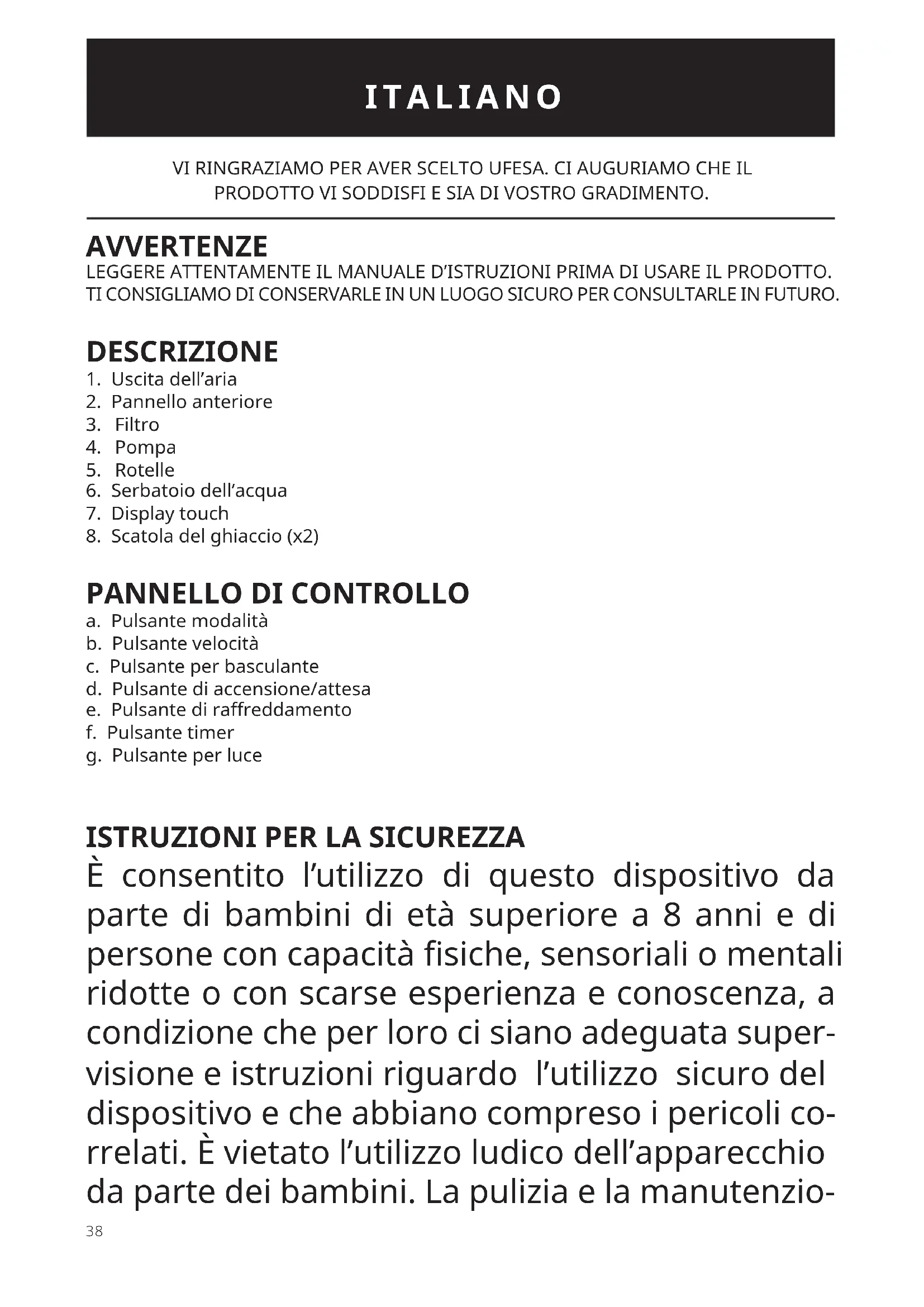

MANUALE UTENTE Nuuk+ UFESA

1. Uscita dell'aria
2. Pannello anteriore
3. Filtro
4. Pompa
5. Rotelle
6. Serbatoio dell'acqua
7. Display touch
8. Scatola del ghiaccio (x2)

PANNELLO DI CONTROLLO

a. Pulsante modalità
b. Pulsante velocità
c. Pulsante per basculante
d. Pulsante di accensione/attesa
e. Pulsante di raffreddamento
f. Pulsante timer
g. Pulsante per luce

ISTRUZIONI PER LA SICUREZZA

È consentito l'utilizzo di quello dispositivo da parte di bambini di età superiore a 8 anni e di persona con Capacity fisiche, sensoriali o mentali ridotte o con scarse esperienza e conoscenza, a condizione che per loro ci siano adeguata supervisione e istruzioni riguardo l'utilizzo sicuro del disposativo e che abbiano compreso i pericoli correlati. É vietato l'utilizzo ludico dell'apparecchio da parte dei bambini. La pulizia e la manutenzio

ne del prodotto non devono essere effettuate da bambinienza supervisione.

Se il cavo di alimentazione è danneggiato, dovrá essere sostituito dal produttore, da un technique del servizio di assistenza o da personale qualificato per evitare rischi di qualsiasi tipo.

É necessario scollegare l'apparecchio prima di assempiarlo, smontarlo e pulirlo.

Il disposativo è progettato per un utilizzo a un'al-titudine massima di 2000 m sul livello del mare.

INFORMAZIONI IMPORTANTI

Il presente apparecchio è destinato esclusivamente all'uso domestico per la ventilazione delle stanze. Non utilizzato per altri scopi. Qualsiasi除外 utilizes e da considerarsi improprio o pericoloso. Il produttore non è responsabile per alcun danno derivante da un usco improprio, scorretto e irresponsabile e/o per riparazioni effettuate da personale techniciano non qualificato. Non insertre le dità o qualsiasi除外 oggetto nella griglia di protezione del ventilatore. L'apparecchio deve essere tenuto fuori alla portata dei bambini. Non utilizzato l'apparecchio se non funziona correttamente o se sembra danneggiato. In caso di dubbio, rivolgersi a un techniciano professionista e qualificato.

Non spostare l'apparecchio quando è in funzione. Quando l'apparecchio non è utilizzato, rimuovere la spina alla presa di corrente. Non toccare l'apparecchio con mani o piedi bagnati. Non tirare il cavo dell'apparecchio per spostarlo.

Non tirare il cavo o l'apparecchio stesso per rimuovere la spina alla presa di corrente. Per la pulizia dell'apparecchio, seguire le istruzioni del manuale nella sezione dedicata alla pulizia e manutenzione.

B&B TRENDS, S.L. non sare ritenuta responsablei di eventuali danni o infortuni che possono verificarsi a persone, animali od oggetti in seguito all'inosservanza delle avvertenze summenzionate.

INSTALLAZIONE

1. L'apparecchio può essere azionato con il pannello di controllo o con il telecommando. Il telecommando è dotato degli stessi pulsanti del pannello di controllo.

2. Inserire la spina nella presa di corrente. Viene emesso un segnale acustico e sul display si accende l'icona di "ACCENSIONE/ATTESA" (d).

3. Premere il pulsante di "ACCENSIONE/ATTESA" (d) sull'apparecchio. Per impostazione predefinita, l'apparecchio è impostato in Bassa velocità del ventilatore e in modalità Ventilazione normale. Premere nuovamente il pulsante per spegnere l'apparecchio (prima di premere il pulsante di accensione/spegnimento, assicurarsi che la bocchetta di uscita

dell'aria sulla parte anteriore sia aperta).

1. Premere il "pulsante velocità" (b) in modalità ventilazione normale per selezionare la velocità del ventilatore. É possible impostare 3 velocità: bassa, media e alta. Queste sono segnalate dagli indicatori corrispondenti sul pannello del display:

2. Premere il "pulsante modalità" (a) per selezionare la modalità di ventilazione (Ventilazione normale/Ventilazione naturale/Ventilazione notturna). Queste sono segnalate dagli indicatori corrispondenti sul pannello del display:

A. Ventilazione normale: il ventilatore funziona a velocità costante in base alla ventilazione impostata: ventilazione forte, media o Bassa.

B. Ventilazione naturale Il motore del ventilatore funzione in modo irregularare in base al programma preimpostato del computer, che può essere suddiviso in ventilazione naturale forte, media e Bassa a seconda dell'impostazione della velocità di ventilazione, rendendo il volume d'aria più delicato e confortevole.

C. Ventilazione notturna: Quando viene selezionata la modalità ventilazione notturna, il motore del ventilatore è controllato dal computer in base all'impostazione di ventilazione notturna e il volume d'aria del ventilatore diminuisce gradualmente.

Quando viene impostata la modalità ventilazione notturna forte, il ventilatore funziona per mezz'ora in modalità ventilazione naturale forte, poi passa alla ventilazione naturale media, quando dopo mezz'ora alla ventilazione naturale Bassa, sono al termine del tempo preimpostato o allo spegnimento.

Quando viene impostata la ventilazione notturna media, il ventilatore funziona in modalità ventilazione naturale media per mezz'ora, per poi passare alla ventilazione naturale Bassa fino al termine del tempo preimpostato o allo spegnimento.

Quando viene impostata la ventilazione notturna bassa, il ventilatore funziona in modalità ventilazione normale bassa fino al termine del tempo preimpostato o allo spegnimento.

1. Premere il "pulsante di raffreddamento" (e), quando l'indicatore della modalità di raffreddamento si accende e la pompa dell'acqua entra in funzione. Prima di toccare il pulsante, assicurarsi che il serbatoio dell'acqua sia pieno d'acqua. In modalità di raffreddamento, l'apparecchio pompa l'acqua dal serbatoio per essere una nebbiolina che umidifica l'aria e aumento l'effetto di raffreddamento.

Per uscire alla modalità di raffreddamento, premere nuovamente il "pulsante di raffreddamento" (e). L'indicatore della modalità di raffreddamento si spegne.

1. Premere il "pulsante di oscillazione" (c). La funzione di oscillazione sposta i deflettori versuso destra e sinistra per regolare la direzione del flusso d'aria. L'indicatore corrispondente si accende sul pannello del display.

2. L'apparecchio può essere programmatico per spegneri automaticamente dopo un periodo da 1 a 12 ore. Per usare il timer, premere il "pulsante timer" (f) per far scorrere il numero di ore (da 1 a 12 ore). Gli indicatori delle ore corrispondenti si accendono. Smettere di premere il "pulsante timer" (f) quando compare il numero di ore desiderato. Il timer si avvia immediatamente.

3. Premere il "pulsante per luce" (g). Tutte le spie indicatrici, compreso il display digitale della temperatura ambiente, si spengono. Premendo un pulsante qualsiasi, tutte le spie indicatrici si accendono.

4. Se l'apparecchio viene spento quando è in funzione la modalità "raffreddamento", l'apparecchio funziona a velocità di ventilazione alla per 5 minuti, quando si spegne automaticamente una volta asciugata la tenda bagnata.

COME AGGIUNGERE ACQUA

Prima di utilizzare la modalità di raffreddamento, è necessario aggiungere acqua al serbatoio dell'apparecchio. Per augmentare l'effetto di raffreddamento, è possibile aggiungere al serbatoio dell'acquaanche delle scatole del ghiaccio.Assicurarsi che l'apparecchio non sia collegato a una presa di corrente.

Esistono 2 modi peraggiungere acqua:

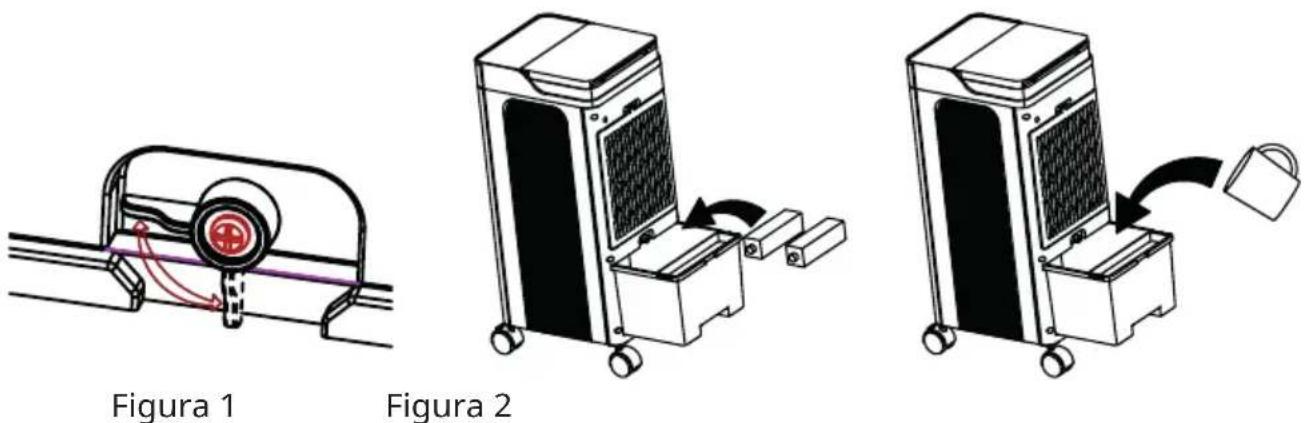

(1) Ruotare verso sinistra il pulsante di blocco del serbatoio dell'acqua (vedere la figura 1), quando estrarre il serbatoio dell'acqua estraibile e versarvi lentamente dell'acqua di rubinetto pulita (figura 2). Nota: Quando si aggiunge acqua, osservare il livello dell'acquaattraverso la tacco di livello sul retro del serbatoio. Non superare il livello massimo del serbatoio dell'acqua quando si aggiunge acqua.

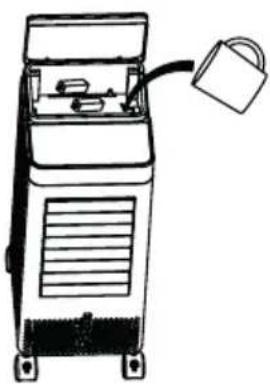

(2) Aggiungere acqua dal serbatoio superiore. Aprire il coperchio del serbatoio dell'acqua e versarvi lentamente dell'acqua di rubinetto pulita (figura 3). Nota: Quando si aggiunge acqua, osservare il livello dell'acqua atraverso la tacco di livello sul retro del serbatoio. Non superare il livello massimo del serbatoio dell'acqua quando si aggiunge acqua.

Figura 3

Note: L'apparecchio è fornito con 2 scatole del ghiaccio in dotazione. Riempire d'acqua le scatole del ghiaccio, quindi metterle in freezer per farle congelare. Inserirle poi nel serbatoio dell'acqua. Assicurarsi cheaggiungendo le scatole del ghiaccio non venga superato il livello massimo di acqua nel serbatoio.

Dopo aver riempito d'acqua e inserto le scatole del ghiaccio, bloccare il serbatoio dell'acqua o chiudere il coperchio superiore del serbatoio.

COME USARE IL TELECOMANDO

L'apparecchio è dotato di un telecomando che ne consente il facile controloanche da poca distanza. Il telecomando è dotato delle stesse icone di funzione presenti sul pannello di controllo.

È possibile iniziare a usare il telecomando dopo l'accensione dell'apparecchio. Quando si utilizza il telecomando, accertarsi:

1. di trovarsi a un distanza inferiore a 3 metri dall'apparecchio.
2. di puntare il telecomando in direzione dell'apparecchio.
3. che la linea di visione tra l'apparecchio e il telecomando sua libera.
   Il telecomando è alimentato da una batteria CR2025. Per insere o sostuire la batteria, atteneri alla segunte procedura:
4. Girare il telecomando in modo da vedere il retro.
5. Estrarre il vano batterie dal telecomando.
6. Per sostituire la batteria, rimuovere la batteria esaurita dal vano batteria.
7. Inserire nel vano batteria la batteria in dotazione o una nuova batteria CR2025, assicurandosi che il polo positivo (+) della batteria sia rivolto verso l'alto.

MANUTENZIONE E PULIZIA

PULIZIA DEI FILTRI ANTIPOLVERE

Per garantire un funzionamento efficente del condizionatore, è necessario pulire il除外 antipolvera una volta a settimana. Seguire i passaggi seguenti:

1. Prima di pulire l'apparecchio, spegnerlo, attendere quale minuto, quando staccare la spina per scollegare l'apparecchio alla rete elettrica.

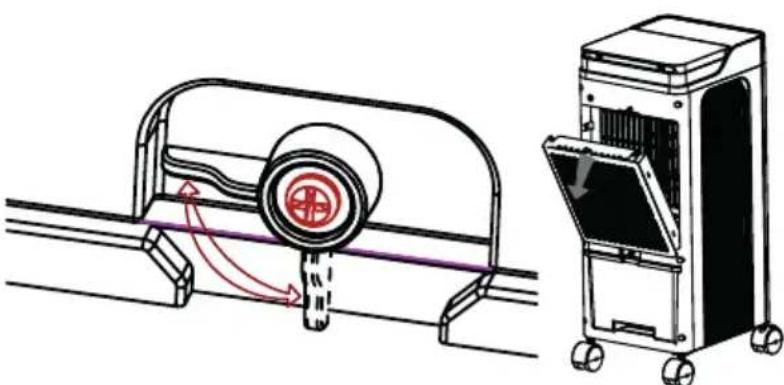

2. Ruotare verso l'alto il pulsante di blocco nella parte superiore del filtro, quando estrarre dall'apparecchio il filtro dell'aria. Utilizzare un aspirapolvere per rimuovere dal filtrto gli accumuli di polvere. Se il filtrro è molto sporco, immergerlo in acqua calda e risciac quarlo più volte. L'acqua non deve mai essere più calda di 40^ .

1. Prima di riccollocare il filtro antipolvere all'interno della griglia di copertura, lasciarlo asciugare bene dopo il lavaggio.

2. Rimontare il filtro pulito e asciutto prima di utilizzato nuovamente l'apparecchio o metterlo via.

3. Avvertenza: Non utilizzato mai l'apparecchio privo di filtering, perché sporco e lanugine lo intasano e ne riducono le prestazioni.

SVUOTAMENTO DEL SERBATOIO DELL'ACQUA

Si raccomanda di svuotare il serbatoio dell'acqua agli 2-3 settimane durante l'uso. Seguire i passaggi seguenti:

1. Scollegare la spina alla presa di corrente.

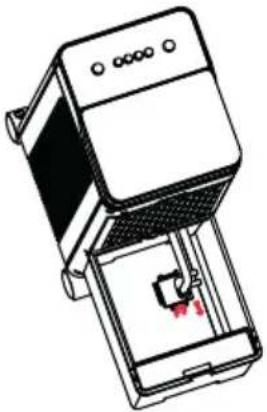

2. Allentare il pulsante di fissaggio della pompa dell'acqua (come molto nella figura seguente). Estrarre il serbatoio e svuotarlo dall'acqua.

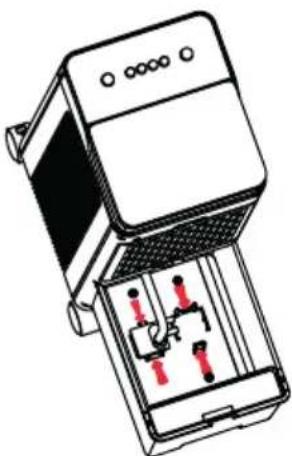

1. Una volta svuotato completeness il serbatoio, rimontare i gancetti alle 2 estremità della pompa dell'acqua (come indicato alla freccia nella figura) e verificare che sia installato saldamente.

PULIZIA DELL'ALLOGGIAMENTO

Prima di pulire l'apparecchio, spegnerlo, attendere quale minuto, quando staccare la spina per scollegare l'apparecchio alla rete elettrica.

• Pulire l'alloggiamento dell'apparecchio con un panno leggermente umido, quando asciugarlo con un panno asciutto.
• Non lavare mai l'apparecchio con acqua. Ciò può essere pericoloso.
• Non utilizzato mai benzene, alcool o solventi per pulire l'apparecchio: più essere pericoloso.
• Non spruzzare insetticidi o agenti simili sul condizionatore.

Questo prodotto è conforme alla Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche, noti come RAEE, che fornisce il quadro giuridico applicabile nell'Unione Europea per lo smaltimento e il ricicchio di apparecchiature elettriche ed elettroniche. Non gettare questo prodotto con i rifiuti ordinari. Portarlo al centro di trattamento di rifiuti elettrici ed elettronici più vicino. Il prodotto può contenere batterie. Rimuoverle prima di smaltire il prodotto e smaltirle in idonei contentitori.

Ci auguriamo che questo prodotto soddisfi le vosre esigenze.

Il prodotto può contener batterie. Rimuoverle prima di smaltire il prodotto e smaltirle in idonei contentitori.

Descrizione Simbolo Valore	Unità
Velocità massima del ventilatore	F 5,03 (m3/min)
Potenza assorbita dal ventilatore	P 61,4 W
Valore di servizio SV 0,082 (m3/min)/W
Consumo energetico in standby	PSB 0,2 W
Livello di potenza sonora delle ventole	LWA 56,3 dB(A)
Velocità massima dell'aria C 3,9 metri/sec
Consumo di elettricità stagionale	Q	19,9 kWh/a
Standard di misurazione per valore di servizio		IEC 60879:2019 – Ventilatori comfort e regolatori per uso domestico e similare – Metodi di misurazione delle prestazioni

VIELEN DANK, DASS SIE SICH FÜR UFESA ENTSCHEDEN HABEN. WIR HOFFEN, DASS DAS PRODUKT ZU IHRER ZUFRIEDENHEIT FUNKTIONIERT.

WARNHINWEIS

Jy / jz 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j

（doab1g 2

• aeeiee e ee. 40gbl 4e w yduw gdlg jygljg jw (b) 4e wjj

: 1000

B&B TRENDS, S.L. garantisce la conformità di quello prodotto, per l'uso a cui è destinato, per il periodo stabilito alla legislazione in vigore nel paese di vendita. In caso di quasto durante il periodo di validità della presente garanzia, gli utilizzatori hanno diritto alla riparazione o alla sostituzione gratuite da prodotto se la prima non è disponibile, a meno che una di queste opzioni si riveli impossibile da portare a termine o sproportionata. In questo caso, è possibile optare per una riduzione di prezzo o per l'annullamento della vendita, che deve essere effettuato direttamente con il rivenditore. Ciò si applicaanche alla sostituzione di parti di ricambio a condizione che il prodotto sia stato utilizzato secondo le raccomandazioni specificate in quello manuale in entrambi i casi, e non sia stato manomesso daenze parti non autorizzate da B&B TRENDS, SL. La garanzia non copre parti soggette a usura. La presente garanzia non pregiudica i diritti del consumatore in conformità con le dispositions della Direttiva 1999/44/CE per gli Stati membri dell'Unione Europea.

UTILIZZO DELLA GARANZIA

I clienti possono contattare il servizio di assistenza tecnica autorizzato di B&B TRENDs, SL. per riparazioni del prodotto. Poiché eventuali manomissioni dello stesso da soggetti non autorizzati da B&B TRENDs, SL., o l'utilizzo incauto o impropriario dello stesso rendonoULLa la presente garanzia. Deve conservare la fattura d'acquisto, la ricevuta o la prova di conseigna per esercitare i loro diritti di garanzia. Per servizio clienti e di assistenza tecnica al di fuori del territorio spagnolo, si prega di inviare la richiesta al punto vendita presso cui è stato acquistato l'articolo.
