MANUALE UTENTE FM1200ALKER452SB Hoshizaki

All'interno del manuale compaiano degli avvertimenti che intendono attirare l'attenzione dell'operaatore su situazioni che potrebbero causarne la morte, lesioni gravi o danneggiare l'apparecchio.

AVVERTENZA	Indica una situazione pericolosa che, se non evitata, potrebbe causare la morte o lesioni gravi.
ATTENZIONE	Indica una situazione pericolosa che, se non evitata, potrebbe causare lesioni di lieve o media entità.
AVVISO	Indica una situazione pericolosa che, se non evitata, potrebbe causare danni all'unità.
IGIENE	Indica importanti precauzioni per l'igiene e la sicurezza alimentare.
IMPORTANTE	Indica informazioni importanti in merito all'uso e alla manutenzione dell'unità.

IMPORTANTE

Il presente manuale è parte integrante e fondamentale del prodotto e deve essere conservato con cura dall'utente.

Si raccomanda di leggere conattenzione leindicazioni e le avventenze ivi contenate, volta a fornire all'utente le informazioni fondamentali per l'utilizzo prolongato e la manutenzione del prodotto in condizioni di sicurezza. Inoltre fornisce all'utente SOLO INDICAZIONI sui corretti interventi e l'ubicazione della macchina.

Si raccomanda di conservare il presente manuale per eventuali necessità d'consultazione future.

AVVERTENZA

Questa è una macchina industriale e deve essere utilizzata esclusivamente per gli impieghi per la quale è stata espRESSamente progettata e collegata a un deposito di raccolta cubetti appropriato specificato da Hoshizaki. Qualunque altri impiego è da considerarsi improprio e pertanto pericoloso. La casa costrutrice declina agli responsabilità per eventuali danni provocati da uso improprio, non corretto o sconsiderato.

L'installazione e, se necessario, lo spostamento, devono essere eseguiti da personale specializzato, in conformità alle norme vigenti e alle istruzioni della casa costrutrice.

Mantenere prive di ostruzioni le aperture di ventilazione della custodia della macchina o della struttura incorpORA.

L'utilizzo di qualsiasi appearecchio elettrico implicà l'osservanza di alcune norme fondamentali. In particolare:

• Ubicando la macchina in ambienti ad alta umidità, si aumento il rischio di cortocircuitie di scosse elettriche. In caso di dubbi, disinserire la macchina.
• Non danneggiare il cavo dell'alimentazione elettrica né tirarlo per scollegare la spina della macchina alla rete di alimentazione.
• Se il cavo di alimentazione è danneggiato, sostituirlo con un cavo di ricambi reperibile presso il centro assistenza/ricambi Hoshizaki.
• Non toccare partie elettriche né gli interrupttori con le mani bagnate.
• La macchina non deve essere utilizzata da persona (inclusi i bambini) con capacità fisiche, sensoriali o mentali ridotte o con mancanza di competenze e conoscenze adeguate. è tuttavia consentito l'uso da parte di bambini con età minima di 8 anni, nonché di persona con capacità fisiche, sensoriali o mentali ridotte o con mancanza di competenze e conoscenze, perché sotto la supervisione o in linea con le istruzioni sull'uso dell'apparecchio fornite da un responsabile della sicurezza dei soggetti sopra indicatei.
• I bambini non devono giocare con la macchina.
• La pulizia e la manutenzione da parte dell'utente non devono essere effettuate bambini perché venga loro fornita la supervisione.
• Non apportare modifiche alla macchina. Il disassemblaggio e la riparazione della macchina devono essere effettuati esclusivamente da personale qualificato.

I. ISTRUZIONI PER L'INSTALLAZIONE

1. UBICAZIONE

IMPORTANT

1. La macchina non è adatta per essere utilizzata all'aria aperta. La normale temperatura ambiente d'esercizio deve essere compresa tra 5^ e 40^ . Il collegamento all'approvigionamento dell'acqua è solo per acqua fredda. Il prolongato funzionamento della macchina con valori che non rientrano nelle gamme previste più promietterne la capacité di produzione.
2. La macchina non deve essere ubicata in prossimità di fornì, grill o altri appearecchi che producono calore.
3. Il pavimento su cui poggia deve garantire alla macchina una base solida e pianà.
4. Lasciare uno spazio libero di 15 cm sul retro e ai lati della macchina, in modo da favorire la circolazione dell'aria e le eventuali operazioni di manutenzione o servizio. Lasciare uno spazio libero di 60 cm sulla sommità della macchina, per facilitare lo smontaggio della coclea.
5. La macchina non è adatta per essere installata dove si fa uso di getti d'acqua o non si può drenare.
6. Non posizionare alcun oggetto sulla sommità della macchina e davanti alla sfinestratura.

2. COLLEGAMENTE ELETTRICI

AVVERTENZA

LA MACCHINA DEVE ESSERE COLLEGATA A MASSA

La macchina deve essere collegata a massa in modo da soddisfare le norme elettriche a livello locale e nazionale. Per prevenir gravi lesioni da scosse elettriche alle persone e seri danni alla macchina, collegare alla medesima un idoneo cavo di massa. Scollegare l'alimentazione principale prima di eseguire qualsiasi intervento di manutenzione, riparazione o pulizia.

• Per eseguire interventi elettrici sono solitamente necessari un permesso specifico nonché l'assistenza di un elettricista qualificato.

Solo per il Regno Unito e la Repubblica d'Irlanda

• I fili del cavo di alimentazione sono colorati in base al seguente codice:

verde e giallo = massa

bu = neutro

marrone = 除去托盘

Dato che i colori dei fili del cavo di alimentazione della macchina posso non corrispondere ai contrassegni colorati che identificano i terminali della spina dell'utente, procedere come segue.

Il filo verde e giallo deve essere collegato al terminale della spina contrassegnato alla lettera E o dal simbolo di colore verde o verde e giallo. Il filo blu deve essere collegato al terminale della spina contrassegnato alla lettera N o di colore nero. Il filo marrone deve essere collegato al terminale contrassegnato alla lettera L o di colore rosso.

• Se le prese a muro, nel luogo dell'installazione, non sono adatte alla spina appartenente alla dotazione del prodotto, togliere la spina (tagliandola se è del tipo pressofuso) e sostituirla con una spina adatta.

Se dal cavo di alimentazione elettrica è stata tagliata una spina di tipo non riciclabile, smaltirla. Non cercare di riutilizzarla. Inserire una spina del genere in una qualsiasi altra presa comporta un forte rischio di scosse elettriche.

• La spina non riciclabile non va maiutilizzata senza aver montato un coprifusibile.

Per individuare il corretto ricambio del coprificabile smontabile, leggere il numero di riferimento della casa costrutrice impresso sulla spina.

I coprificabile possono essere,reperiti presso il centro assistenza/ricambi Hoshizaki.

I fusibili devono essere di 12 A e con APPROVAZIONE BS 1362.

3. COLLEGAMENTO DI ALIMENTAZIONE DELL'ACQUA E COLLEGAMENTO DI SCARICO

AVVERTENZA

Collegare solo all'approvvigionamento dell'acqua potabile fredda.

Note: in alcune località, per eseguire lavori idraulici sono necessari un permesso specifico nonché l'assistenza di un idraulico qualificato.

• I collegamenti all'approvvigionamento idrico di rete devono essere eseguiti in conformità ai requisiti vigenti delle norme relative all'approvvigionamento dell'acqua e ai raccordi dell'acqua.
• L'acqua utilizzata per la fabbricazione del ghiaccio deve essere potabile. Laddove la qualità dell'acqua cui po sono causare disincrostazione, è consigliabile l'inseglification di un filtering esterno o di un addolcitore. Contattare l'espero in trattamenti idrici locale o un agente dell'assistenza Hoshizaki.

II. ISTRUZIONI DI FUNZIONAMENTO

AVVERTENZA

1. La macchina serve a produit cubetti di ghiaccio commestibili e a conservarli. Per mantenere la macchina in buone condizioni igieniche, osservare le regole che seguono.

2. Lavarsi le mani prima di prelevare i cubetti. Utilizzato il cucchioio di presa in materiale plastico (in dotazione).

3. Il deposito di raccolta cubetti è solo per i cubetti. Non depositarvi altre cose.
4. Pulire il deposito di raccolta cubetti prima dell'uso (vedi "III. 1. PULIZIA").
5. Mantenere pulito il cucchiaio di presa. A tal fine, utilizzato un detergente neutro e sciacquare abbondamente.

6. Chiudere il portello dopo aver prelevato i cubetti, per evitare che nel deposito di raccolta cubetti entrino impurità, polvere o insetti.

7. Tutti i componenti sono preimpostati nella casa costruttice. Regolazioni non corrette possono provocare guasti.

8. Se la macchinaiene spenta, per non danneggiare il compressore, attendere almeno 3 minuti per avviarla di nuovo.

1.AVVIO

L'installatore di regola imposta la macchina in modo da avviare il processo di produzione automatica di cubetti. Per garantire il funzionamento continuo, accertare che:

• Il rubinetto di alimentazione acqua sua aperto e
• la macchina sua collegata all'alimentazione.

Per avviare la produzione di cubetti, controllare la posizione dell'interruttore di lavoro sul pannello di lavoro:

posizione "OFF" - spostarlo in posizione "ON".
posizione "ON" - premere il pulsante "ICE".

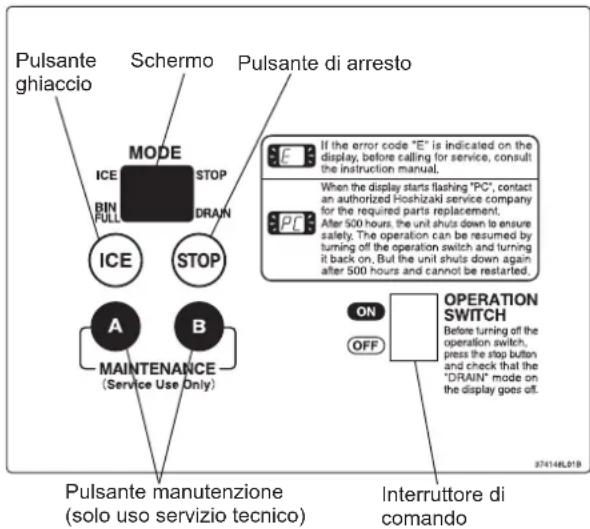

Pannello di commando
Fig. 1

2.ARRESTO

Premere il pulsante Stop sul pannello di comando. Sul display si illuminano le modalità "STOP" e "SCARICO". Quindi, solo la modalità "SCARICO" si spegne.

3. PREPARATIV PER IL LUNGO IMMAGAZZINAGGIO DELLA MACCHINA

1)Seguire le istruzioni al punto "2.ARRESTO".
2) Chiudere la valvola di arresto del circuito di alimentazione dell'acqua.
3) Apriere la valvola di scarico.
4) Premere il pulsante ghiaccio sul pannello di commando per scaricare il circuito dell'acqua.

5) Quando non fuoriesce più acqua alla valvola di scarico, premere il pulsante Stop.
6) Spostare l'interrottore di lavoro in posizione "OFF" e scollegare l'alimentazione.
7) Chidere la valvola di scarico.
8) Togliere tutti i cubetti dal relativo deposito di raccolta cubetti, quindi pulirlo.

III. MANUTENZIONE

1. PULIZIA

AVVERTENZA

1. Prima di eseguire qualsiasi operazione di pulizia o di manutenzione, scollegare la macchina dall'alimentazione elettrica.
2. Richiedere almeno una volta all'anno l'intervento di personale techniciano qualificato, perché effettui la verifica ed esegua la pulizia del condensatore.
3. La macchina non deve essere pulita mediante getto d'acqua.
4. Per evitare danni, non pulire le parti in plastica con acqua ad una temperatura superiore a 40^ o in lavastoviglie.

[1] Macchina e esterno del deposito di raccolta cubetti

Per mezzo di un panno morbido e pulito, pulire la parte esterna della macchina almeno una volta alla settimana. Per eliminare grasso o impurità, utilizzare un panno inumidito con un detergente neutro.

[2] Pulizia e disinfezione del cucchioio di presa (quotidiana)

1) Mescolare 1 litre d'acqua con 4 ml di soluzione di ipoclorito di sodio al 5,25% in un contentatore idoneo, oppure la soluzione disinfettante Hoshizaki consigliata, come da istruzioni.
2) Immergere il cucchiaio di presa nella soluzione per più di 3 minuti. Risciacquare abbondamente e agitare per rimuovere il liquido inccesso.

Note: se si utilizza un panno per asciugare, si rischia una nuova contaminazione.

[3] Pulizia e disinfezione dell'interno del deposito di raccolta cubetti (settimanale)

1) Apriere il portello del deposito di raccolta cubetti e togliere tutti i cubetti di ghiaccio.
2) Rimuovere le viti ad alette che fissano il deflettore.
3) Rimuovere il deflettore dal deposito.
4) Lavare la camera del deposito e il deflettore mediante una soluzione detergente neutra non abrasiva. Sciacquare abbondamente.
5) Mescolare 5 litri d'acqua con 18ml di soluzione di ipoclorito di sodio al 5,25% in un contentatore idoneo, oppure la soluzione disinfettante Hoshizaki consigliata, come da istruzioni.
6) Inumidire una spugna pulita o un panno pulito con la soluzione e pulire le superfici della camera e il deflettore.
7) Rimontare il deflettore e le viti ad alette. Pulire con la soluzione la superficie del portello del deposito di raccolta cubetti e le viti. Chiudere il portello del deposito.
8) La soluzione rimanente può essere utilizzata per disinfettare gli utensili.

Nota: après la disinfezione non strofinare né risciacquare, ma lasciare asciugare all'aria.

[4] Portello del deposito di raccolta cubetti

Pulire il portello del deposito di raccolta cubetti almeno una volta alla settimana, utilizzato un detergente neutro non abrasivo. Risciacquare abbondamente dopo la pulizia e disinfettare secondo necessità.

2.CONTROLLO E MANUTENZIONE

IMPORTANT

Per ottenere prestazioni ottimali della macchina, i componenti elencati di seguito necessitano di
controllo e manutenzione periodici: testa di estruzione (cuscinetto superiore) sede (cuscinetto inferiore) tenuta meccanica

[1] Controllo

Tali componenti devono essere controllati dopo anni dall'infallazione o dopo 10.000 ore di

funzionamento, in funzione dell'intervallo che si verifica per primo, e successivamente, una volta l'anno. Se usurati altri le raccomandazioni della casa produttrice, sare necessario sostituire tali componenti.

La durata operativa di tali componenti dipendeuttavia dall'ambiente e alla qualita dell'acqua. In condizioni di scarsa qualita dell'acqua si consigliano interventi di manutenzione e controllo più frequenti.

Rivolgersi al proprioio centro di assistenza Hoshizaki in merito ai servizi di controllo e manutenzione.

[2] Sostituzione

La testa di estruzione (cuscinetto superiore) e la tenuta meccanica devono essere sostituite afterquattro anni dall'installazione o dopo 20.000 ore di funzionamento (vale l'evento che si verifica per primo), al fine di prevenir i rischi di guasti o gravi incidenti. Per la sostituzione contattare il locale centro di assistenza Hoshizaki.

Quando il tempo di funzionamento totale raggiunge 20.000 ore, sul display lampeggia l'indicazione "PC". Quindi, dopo 500 ore, l'unità si spelne per garantire la sicurezza. Contattare il locale centro di assistenza Hoshizaki per la sostituzione non appena il display inizia a lampeggiare.

Una volta che l'unità si spegne dopo 500 ore, è possibile ripristinare il funzionamento spegnendo e riaccendendo l'interruttore di lavoro. Tuttavia, l'unità si spegne nuovamente dopo 500 ore. Per ripristinare il funzionamento, contattare il locale centro di assistenza Hoshizaki per la necessaria sostituzione.

La sostituzione della sede (cuscinetto inferiore) potrebbe rendersi necessaria in funzione della qualità dell'acqua e delle condizioni di usura.

3. ASSISTENZA

AVVERTENZA

Non danneggiare il circuito di refrigerazione.

[1] Indicazione codice guasto

Se sul display viene indicate il codice erre "E", prima di rivolgersi all'assistenza, controllare quanto segue.

Codice	Rimedio
E0 Po	ssibili perdite d'acqua. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
E1	Scarsa produzione di cubetti. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
E2	Guasto all'impianto di alimentazione dell'acqua. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
E3	Guasto al motorino con riduttore ad ingranaggi. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON dopo 10 minuti. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
E5	Guasto al circuito elettrico. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
E8	Il compressore potrebbe essersi surriscaldato. Verificare la corretta installazione della macchina secondo il manuale d'installazione. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON dopo 10 minuti. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
EA	Guasto al circuito elettrico. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
Eb	Guasto al circuito elettrico. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
EC	Guasto al circuito elettrico. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
EE	Guasto al motorino con riduttore ad ingranaggi. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
EF	Tensione di alimentazione insufficiente. Verificare che la tensione sua entro la gamma richiesta e che la macchina non sua insertita in una morsettiera condivisa con altri apparecchi. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
EH	Guasto al circuito elettrico. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
EL	Guasto all'interruttore di lavoro deposito di raccolta cubetti. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
En	Guasto al circuito elettrico. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.
EU	Guasto alla schedà di lavoro. Ruotare su OFF l'interruttore di lavoro, quando riportarlo su ON nuovamente. Se compare nuovamente il codice guasto, rivolgersi all'assistenza.

[2] Nessuna indicazione di codice guasto

Se la macchina non funziona correttamente o non funziona affatto e sul display non compare nessun codice guasto, prima di rivolgersi all'assistenza controllare che:

• la macchina riceva l'energia elettrica.
• l'acqua saia aperta.

Per ulteriori assistenza e consulenza, contattare il locale centro di assistenza Hoshizaki.

4. GARANZIA

Hoshizaki garantisce al proprietario o utente originario che tutti i prodotti con marchio Hoshizaki sono privi di difetti di costruzione e/o inerenti ai materiali per l'intera durata del "periodo di garanzia". La garanzia è valida per due anni alla data di installmente.

La responsabilità di Hoshizaki secondo le condizioni della garanzia è limitata ed esclude la manutenzione di routine, la pulizia, la manutenzione essenziale e/o le riparazioni che si rendano necessarie in consegenza di uso scorretto e di installation non conforme alle indicazioni Hoshizaki.

Le riparazioni in garanzia devono essere eseguite da un rivenditore o da un centro di assistenza autorizzato Hoshizaki, che utilizzino componenti originali Hoshizaki.

Per ottener informazioni complete in merito alla garanzia e al centro di assistenza autorizzato, si prega di contattare il proprio rivenditore/fornitore di fiducia, oppure l'ufficio assistenza Hoshizaki più vicino.

Europa, Medio Oriente, Africa

Hoshizaki UK - Regno Unito, Irlanda

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Deutschland - Germania, Svizzera, Austria, Polonia, Repubblica Ceca, Slovakchia

TEL: [phone]

FAX: [phone]

Hoshizaki Benelux - Paesi Bassi, Belgio, Lussemburgo

TEL: [phone]

[e-mail]

Hoshizaki Italia - Italia

TEL: [phone]

TEL: [phone]

[e-mail]

Hoshizaki Europe B.V. - tutti gli altri paesi di Europa e Africa

TEL: [phone]

FAX: [phone]

[e-mail]

Asia, Oceania

Hoshizaki Singapore

TEL: [phone]

FAX: [phone]

Osservare le normative locali in materia di smaltimento della macchina e del gas refrigerante. Prima di smaltire la macchina, rimuovere il portello per evitare che i bambini vi possano rimanere intrappolati.

Smaltimento corretto del prodotto:

Questo symbolo indica che il prodotto non deve essere smaltito con altri rifiuti domestici all'interno dell'UE. Per evitare possibili danni all'ambiente o alla salute derivanti dallo smaltimento incontrato dei rifiuti, riciclare il prodotto in modo responsable per promuovere il riutilizzo

sostenibile delle risorse materiali. Per restituire la macchina usata, utilizzare i sistemi di restituzione e raccolta o contattare il rivenditore presso il quale è

stato acquistato il prodotto. Il prodotto sare rittirato in vista di un riciclaggio sicuro per l'ambiente.

Il prodotto è dotato di un impianto refrigerante a tenuta ermetica contente gas fluorurati a effetto serra:

R404A / GWP 3920 / 0,03 kg / CO2 0,118 t

R452A / GWP 2140 / 0,03 kg / CO2 0,065 t
