MANUALE UTENTE RWE 1100 METABO

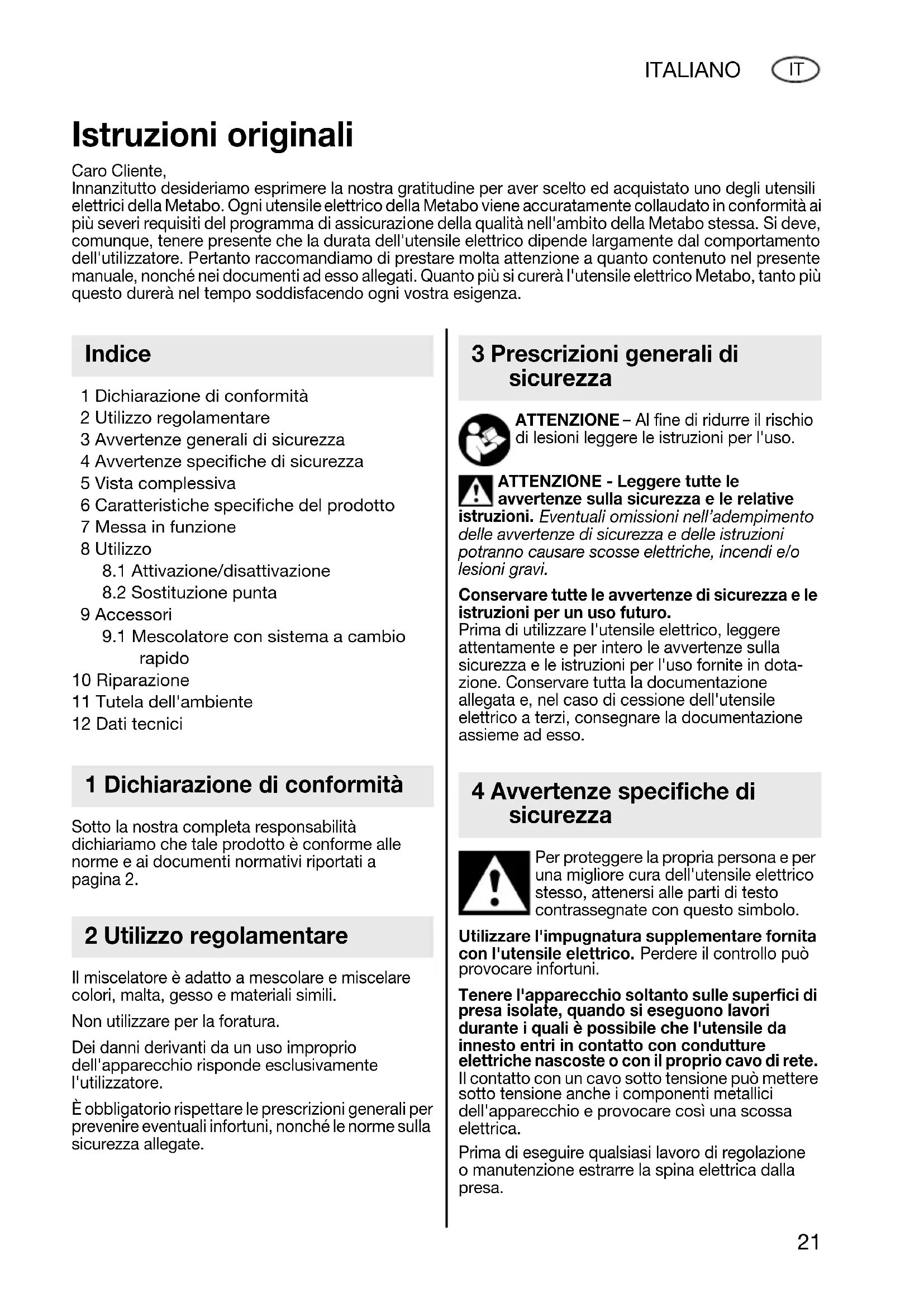

1 Dichiarazione di conformità 2 Utilizzo regolamentare 3 Avvertenze generali di sicurezza 4 Avvertenze specifiche di sicurezza 5 Vista complessiva 6 Caratteristiche specifiche del prodotto 7 Messa in funzione 8 Utilizzo

8.1 Attivazione/disattivazione

8.2 Sostituzione punta

9.1 Mescolatore con sistema a cambio

rapido 10 Riparazione 11 Tutela dell'ambiente 12 Dati tecnici Sotto la nostra completa responsabilità dichiariamo che tale prodotto è conforme alle norme e ai documenti normativi riportati a pagina 2. Il miscelatore è adatto a mescolare e miscelare colori, malta, gesso e materiali simili. Non utilizzare per la foratura. Dei danni derivanti da un uso improprio dell'apparecchio risponde esclusivamente l'utilizzatore. È obbligatorio rispettare le prescrizioni generali per prevenire eventuali infortuni, nonché le norme sulla sicurezza allegate. ATTENZIONE – Al fine di ridurre il rischio di lesioni leggere le istruzioni per l'uso. ATTENZIONE - Leggere tutte le avvertenze sulla sicurezza e le relative istruzioni. Eventuali omissioni nell’adempimento delle avvertenze di sicurezza e delle istruzioni potranno causare scosse elettriche, incendi e/o lesioni gravi. Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro. Prima di utilizzare l'utensile elettrico, leggere attentamente e per intero le avvertenze sulla sicurezza e le istruzioni per l'uso fornite in dota- zione. Conservare tutta la documentazione allegata e, nel caso di cessione dell'utensile elettrico a terzi, consegnare la documentazione assieme ad esso. Per proteggere la propria persona e per una migliore cura dell'utensile elettrico stesso, attenersi alle parti di testo contrassegnate con questo simbolo. Utilizzare l'impugnatura supplementare fornita con l'utensile elettrico. Perdere il controllo può provocare infortuni. Tenere l'apparecchio soltanto sulle superfici di presa isolate, quando si eseguono lavori durante i quali è possibile che l'utensile da innesto entri in contatto con condutture elettriche nascoste o con il proprio cavo di rete. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici dell'apparecchio e provocare così una scossa elettrica. Prima di eseguire qualsiasi lavoro di regolazione o manutenzione estrarre la spina elettrica dalla presa. Istruzioni originali Caro Cliente, Innanzitutto desideriamo esprimere la nostra gratitudine per aver scelto ed acquistato uno degli utensili elettrici della Metabo. Ogni utensile elettrico della Metabo viene accuratamente collaudato in conformità ai più severi requisiti del programma di assicurazione della qualità nell'ambito della Metabo stessa. Si deve, comunque, tenere presente che la durata dell'utensile elettrico dipende largamente dal comportamento dell'utilizzatore. Pertanto raccomandiamo di prestare molta attenzione a quanto contenuto nel presente manuale, nonché nei documenti ad esso allegati. Quanto più si curerà l'utensile elettrico Metabo, tanto più questo durerà nel tempo soddisfacendo ogni vostra esigenza. Indice 1 Dichiarazione di conformità 2 Utilizzo regolamentare 3 Prescrizioni generali di sicurezza 4 Avvertenze specifiche di sicurezza 17026753_0513 RWE 1100.book Seite 21 Dienstag, 7. Mai 2013 10:49 1022 ITALIANO

Ovviare all'accensione accidentale: l'interruttore deve essere sempre sbloccato, quando si disinserisce la spina dalla presa o in caso di interruzione di corrente. Non afferrare il trapano dalla parte della punta rotante. A trapano fermo, togliere i trucioli e simili. Indossare cuffie, qualora si debba lavorare per lunghi periodi. Il lungo effetto del livello di intensità acustica può danneggiare l'udito. Per l'esecuzione di lavori con questo utensile indossare sempre degli occhiali di protezione. Le pitture e le vernici possono contenere dei solventi, i quali durante la lavorazione possono produrre dei vapori pericolosi oppure delle miscele esplosive. Quindi, per questo motivo, provvedere ad una buona aerazione oppure all'aspirazione. Polveri di materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannose per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respira- torie dell'utilizzatore oppure delle persone che si trovano nelle vicinanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializ- zato. - Utilizzate, se possibile, un sistema di aspirazione delle polveri. - Provvedere ad una buona aerazione del posto di lavoro. - Si consiglia di indossare una mascherina protettiva con classe di filtraggio P2. Osservare le norme in vigore nel Vostro Paese per i materiali da lavorare. Vedi pagina 3. 1 Impugnatura 2 Blocco 3 Pulsante interruttore Spazzole autostaccanti: Con spazzole di carbone completamente consumate, il trapano si spegne automaticamente. Prima della messa in funzione verificare che la tensione di alimentazione elettrica disponibile corrisponda ai dati elettrici riportati sulla targhetta del modello.

8.1 Attivazione/disattivazione

Per attivare il trapano, premere il pulsante interruttore (3). Mediante l'avviamento dolce elettronico la macchina accelera in modo continuo fino a raggiungere il numero massimo di giri. Per far funzionare il trapano di continuo, bloccare il pulsante interruttore con l'apposito blocco (2). Per spegnere il trapano, basta premere di nuovo il pulsante.

8.2 Sostituzione punta

Applicazione del mescolatore: Avvitare manualmente il mescolatore sull'alberino. Estrazione della punta Arrestare l'alberino mediante la chiave fissa e svitare il mescolatore mediante la seconda chiave fissa. Utilizzare esclusivamente gli accessori originali della Metabo. In caso di necessità, rivolgersi al rivenditore per l'acquisto di accessori. Per la selezione corretta degli accessori, è essenziale indicare al rivenditore il modello esatto dell'utensile elettrico. 5 Vista complessiva 6 Caratteristiche particolari del prodotto 7 Messa in funzione 8 Utilizzo 9 Accessori 17026753_0513 RWE 1100.book Seite 22 Dienstag, 7. Mai 2013 10:49 10ITALIANO

Vedi pag. 4. A Mescolatore con sistema a cambio rapido B Mescolatore universale C Mescolatore speciale (per stuccatori e muratori) D Mescolatore speciale (per materiali a 2 componenti) E Mescolatore per la pittura (per i materiali fluidi, come le vernici e le velature, granulati e intonaci pronti) Il programma completo degli accessori si trova su www.metabo.com oppure nel catalogo principale.

9.1 Mescolatore con sistema a cambio

rapido Osservare che l'alberino sia pulito. All'occorrenza, rimuovere l'olio eccedente dall'alberino. Applicazione: Inserire il mescolatore con sistema a cambio rapido sul mandrino (a). Ruotare il bloccaggio nella direzione della freccia (b) finché il mescolatore con sistema a cambio rapido non viene spinto completamente nel mandrino. Rilasciare il bloccaggio. Controllare la salda posizione del mescolatore con sistema a cambio rapido. Rimozione: Ruotare il bloccaggio in direzione della freccia fino alla battuta (a) e rimuoverlo (b). Le eventuali riparazioni degli utensili elettrici possono essere fatte esclusivamente da elettricisti specializzati! Nel caso di elettroutensili Metabo che necessitino di riparazioni rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi, consultare il sito www.metabo.com. Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com. Gli imballaggi usati dalla Metabo sono riciclabili al 100%. I prodotti elettronici inutilizzabili e i relativi accessori comprendono una grande quantità di materie plastiche e materie prime riciclabili. Le presenti istruzioni per l'uso sono impresse su carta candeggiata, esente da cloro. Solo per i Paesi UE: non smaltire gli utensili elettrici con i rifiuti domestici! Secondo la Direttiva europea 2002/96/CE sugli utensili elettrici ed elettronici usati e l'applicazione nel diritto nazionale, gli utensili elettrici usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclo ecologico. Spiegazioni relative ai dati riportati a pagina 2. Ci riserviamo il diritto di apportare modifiche per il miglioramento tecnologico.

= Numero di giri a vuoto

= Numero di giri sotto carico G = Filettatura mandrino portapunta m=peso D = Diametro colletto di serraggio Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolato secondo la norma EN 60745:

h, D = Valore emissione vibrazioni

h, D = Incertezza (vibrazioni) Il livello di vibrazioni indicato nelle presenti istru- zioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per mettere a confronto gli utensili elettrici. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. 10 Riparazione 11 Tutela dell'ambiente 12 Dati tecnici 17026753_0513 RWE 1100.book Seite 23 Dienstag, 7. Mai 2013 10:49 1024 ITALIANO

Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'utensile elettrico. Qualora l'utensile elettrico venisse utilizzato per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l'apparecchio è spento oppure è acceso senza però essere utilizzato. Questo può ridurre sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo. Adottare misure di sicurezza supplementari per proteggere l'utilizzatore dall'effetto delle vibra- zioni, come ad esempio: manutenzione dell'uten- sile elettrico e degli accessori, mani calde, organizzazione dello svolgimento del lavoro. Livello sonoro classe A tipico:

= Livello di pressione acustica

= Livello di potenza acustica

= Incertezza (livello sonoro) Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 dB(A). Indossare protezioni acustiche! Valori rilevati secondo EN 60745. I suddetti dati tecnici sono soggetti a tolleranze (in funzione dei rispettivi standard validi). 17026753_0513 RWE 1100.book Seite 24 Dienstag, 7. Mai 2013 10:49 10ESPAÑOL
