MANUALE UTENTE LB501AC Vonroc

Traduzione delle istruzioni originali 34

Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggiuntivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni. Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per future consultazioni. I seguenti simboli sono utilizzati nel presente ma- nuale utente o sul prodotto: Leggere il manuale per l’utente. Denota il rischio di lesioni personali, morte o danni all’utensile in caso di mancata osservanza delle istruzioni contenute nel presente manuale. Indica un pericolo di scossa elettrica. Rischio di oggetti volanti. Tenere lontano chiunque si trovi nelle vicinanze dall’area di lavoro. Non usare l’apparecchio sotto la pioggia e non lasciarlo all’aperto mentre piove. Indossare occhiali di protezione. Indossare protezioni per l’udito. Avvertenza: la ventola continua a girare quando si apre o si chiude il coperchio, prestare attenzione, in particolare con il coperchio di ingresso. Staccare immediatamente la spina dalla presa di corrente se il cavo è danneggiato e durante le operazioni di pulizia e di manutenzione. Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra. Non smaltire il prodotto in contenitori non idonei.IT

Il prodotto è conforme agli standard pertinenti in materia di sicurezza previsti dalla legislazione Europea.

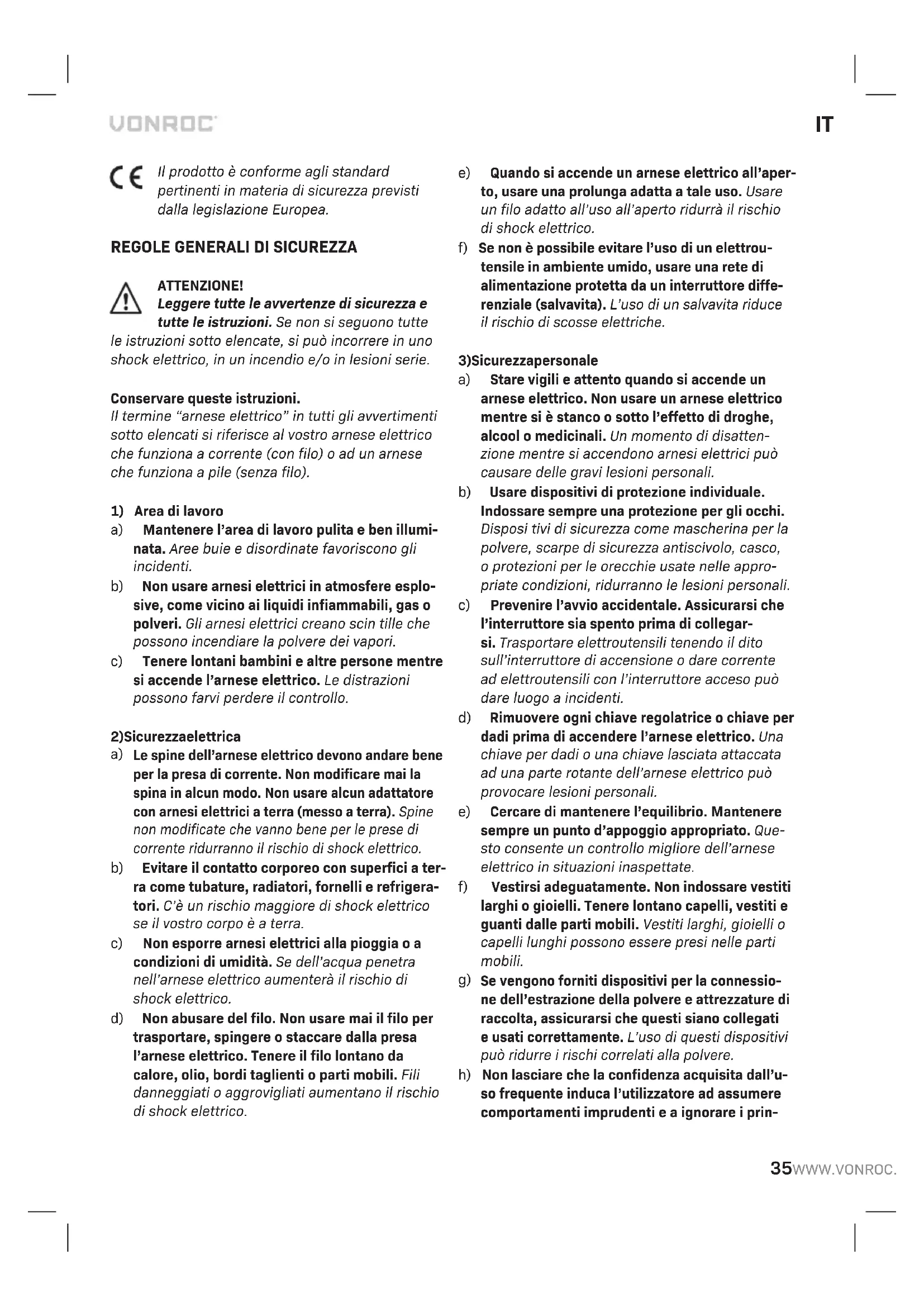

REGOLE GENERALI DI SICUREZZA

ATTENZIONE! Leggere tutte le avvertenze di sicurezza e tutte le istruzioni. Se non si seguono tutte le istruzioni sotto elencate, si può incorrere in uno shock elettrico, in un incendio e/o in lesioni serie. Conservare queste istruzioni. Il termine “arnese elettrico” in tutti gli avvertimenti sotto elencati si riferisce al vostro arnese elettrico che funziona a corrente (con filo) o ad un arnese che funziona a pile (senza filo).

a) Mantenere l’area di lavoro pulita e ben illumi- nata. Aree buie e disordinate favoriscono gli incidenti. b) Non usare arnesi elettrici in atmosfere esplo- sive, come vicino ai liquidi infiammabili, gas o polveri. Gli arnesi elettrici creano scin tille che possono incendiare la polvere dei vapori. c) Tenere lontani bambini e altre persone mentre si accende l’arnese elettrico. Le distrazioni possono farvi perdere il controllo.

2) Sicurezza elettrica

Le spine dell’arnese elettrico devono andare bene per la presa di corrente. Non modificare mai la spina in alcun modo. Non usare alcun adattatore con arnesi elettrici a terra (messo a terra). Spine non modificate che vanno bene per le prese di corrente ridurranno il rischio di shock elettrico. b) Evitare il contatto corporeo con superfici a ter- ra come tubature, radiatori, fornelli e refrigera- tori. C’è un rischio maggiore di shock elettrico se il vostro corpo è a terra. c) Non esporre arnesi elettrici alla pioggia o a condizioni di umidità. Se dell’acqua penetra nell’arnese elettrico aumenterà il rischio di shock elettrico. d) Non abusare del filo. Non usare mai il filo per trasportare, spingere o staccare dalla presa l’arnese elettrico. Tenere il filo lontano da calore, olio, bordi taglienti o parti mobili. Fili danneggiati o aggrovigliati aumentano il rischio di shock elettrico. e) Quando si accende un arnese elettrico all’aper- to, usare una prolunga adatta a tale uso. Usare un filo adatto all’uso all’aperto ridurrà il rischio di shock elettrico. f) Se non è possibile evitare l’uso di un elettrou- tensile in ambiente umido, usare una rete di alimentazione protetta da un interruttore diffe- renziale (salvavita). L’uso di un salvavita riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Stare vigili e attento quando si accende un arnese elettrico. Non usare un arnese elettrico mentre si è stanco o sotto l’effetto di droghe, alcool o medicinali. Un momento di disatten- zione mentre si accendono arnesi elettrici può causare delle gravi lesioni personali. b) Usare dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. Disposi tivi di sicurezza come mascherina per la polvere, scarpe di sicurezza antiscivolo, casco, o protezioni per le orecchie usate nelle appro- priate condizioni, ridurranno le lesioni personali. c) Prevenire l’avvio accidentale. Assicurarsi che l’interruttore sia spento prima di collegar- si. Trasportare elettroutensili tenendo il dito sull’interruttore di accensione o dare corrente ad elettroutensili con l’interruttore acceso può dare luogo a incidenti. d) Rimuovere ogni chiave regolatrice o chiave per dadi prima di accendere l’arnese elettrico. Una chiave per dadi o una chiave lasciata attaccata ad una parte rotante dell’arnese elettrico può provocare lesioni personali. e) Cercare di mantenere l’equilibrio. Mantenere sempre un punto d’appoggio appropriato. Que- sto consente un controllo migliore dell’arnese elettrico in situazioni inaspettate. f) Vestirsi adeguatamente. Non indossare vestiti larghi o gioielli. Tenere lontano capelli, vestiti e guanti dalle parti mobili. Vestiti larghi, gioielli o capelli lunghi possono essere presi nelle parti mobili.

Se vengono forniti dispositivi per la connessio- ne dell’estrazione della polvere e attrezzature di raccolta, assicurarsi che questi siano collegati e usati correttamente. L’uso di questi dispositivi può ridurre i rischi correlati alla polvere. h) Non lasciare che la confidenza acquisita dall’u- so frequente induca l’utilizzatore ad assumere comportamenti imprudenti e a ignorare i prin-36

cipi di sicurezza per l’utensile. Una semplice di- strazione può provocare gravi lesioni personali in una frazione di secondo.

4) Uso e manutenzione dell’arnese elettrico

a) Non forzare l’arnese elettrico. Usare l’arnese elettrico corretto per il vostro impiego. L’arnese elettrico corretto farà il lavoro meglio e in ma- niera più sicura alla velocità per la quale è stato progettato. b) Non usare l’arnese elettrico se l’interruttore non si accende o non si spegne. Ogni arnese elettrico che non può essere controllato con l’in- terruttore è pericoloso e deve essere riparato. c) Scollegare la spina dalla sorgente di elettricità prima di fare qualsiasi regolazione, cambiare gli accessori, o conservare arnesi elettrici. Tali misure di sicurezza preventive riducono il rischio di accendere l’arnese elettrico acciden- talmente. d) Conservare gli arnesi elettrici inattivi fuori dalla portata dei bambini e non permettere a persone che non hanno confidenza con l’arnese elet- trico o con queste istruzioni di usare l’arnese elettrico. Gli arnesi elettrici sono pericolosi per utenti inesperti. e) Mantenere gli arnesi elettrici. Controllare il non allineamento o l’attacco di parti mobili, la rottura di parti ed ogni altra condizione che può influire sul funzionamento degli arnesi elettrici. Se è danneggiato, far riparare l’arnese elettrico prima dell’uso. Molti incidenti sono causati da arnesi elettrici mantenuti male. f) Mantenere gli arnesi da taglio affilati e puliti. È meno probabile che si attacchino degli arnesi da taglio mantenuti correttamente con tagli affilate e questi sono anche più facili da control- lare. g) Usare l’arnese elettrico, gli accessori e le parti dell’arnese ecc, secondo queste istruzioni e nel modo pensato per il particolare tipo di arnese elettrico, tenendo conto delle condizioni di lavoro e del lavoro da svolgere. L’uso dell’ar- nese elettrico per operazioni diverse da quelle pensate potrebbe causare situazioni pericolose. h) Mantenere le impugnature e le superfici di presa asciutte, pulite e libere da olio e grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in sicurezza l’utensile in situazioni impreviste.

5) Uso e manutenzione dell’utensile a batteria

a) Ricaricare l’apparecchio esclusivamente con il caricabatterie specificato dal fabbricante. Se si utilizza un caricabatterie di diverso tipo potrebbero verificarsi incendi. b) Utilizzare gli utensili elettrici solo con i pacchi batterie appositamente prescritti. L’uso di pacchi batterie di diverso tipo aumenta il rischio di infortunio o incendio. c) Quando il pacco batterie non è in uso, tenerlo lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero mettere in collega- mento i due poli. Se i poli vengono messi in corto circuito, la batteria potrebbe emettere scintille o fiammate. d) In condizioni di uso scorretto, la batteria potrebbe emettere liquido: evitare pertanto di entrarvi in contatto. In caso di contatto acci- dentale, risciacquare con acqua. Se il liquido entra a contatto con gli occhi, consultare immediatamente un medico. Il liquido emesso dalla batteria può causare irritazioni o ustioni.

Non utilizzare un pacco batterie o l’utensile se danneggiati o manomessi. Pacchi batterie danneggiati o manomessi potrebbero avere comportamenti imprevisti con il rischio di incen- diarsi, esplodere o provocare lesioni a persone. f) Non esporre un pacco batterie o l’utensile alle fiamme o a temperature eccessivamente elevate. L’esposizione alle fiamme o a tempe- rature superiori a 130 °C potrebbe provocare un’esplosione. NOTA: la temperatura di “130 °C” corrisponde a “265 °F”.

Seguire tutte le istruzioni per la ricarica e non ca- ricare il pacco batterie o l’utensile a temperature che non rientrino nell’intervallo specificato nelle istruzioni. Se si effettua la ricarica in modo impro- prio o a temperature non comprese nell’intervallo specificato, il pacco batterie potrebbe subire danni e potrebbe aumentare il rischio di incendi.

a) L’assistenza per l’elettroutensile deve essere prestata da un tecnico qualificato che utilizzi soltanto ricambi originali. In questo modo viene garantita la sicurezza dell’elettroutensile. b) Non tentare di riparare pacchi batterie danneg- giati. La riparazione dei pacchi batteria deve essere effettuata esclusivamente dal produttore o presso centri di assistenza autorizzati.IT

Istruzione di sicurezza per aspiratore/soffiatore

• Disponga i sacchi di plastica sicuramente – pericolo di asfissia per bambini piccoli.

• Tenga l’area di lavoro pulita ed organizzata.

• Non utilizzare attrezzi meccanici nella pioggia o nelle aree bagnate.

• Raccomandiamo l’uso di un RCD (Residual Current Device- Dispositivo di corrente residua) di massimo 30 mAusando questo apparecchio.

• Non usare la macchina in un’area dove potreb- be causare un’esplosione o un incendio; tenere lontano da liquidi e gas infiammabili.

• Non permettere ai bambini e agli animali l’ac- cesso nell’area di lavoro.

• Non permettere mai ai bambini o ad altre perso- ne di toccare gli attrezzi meccanici.

• Conservi l’apparecchio in un posto sicuro e fuori dalla portata dei bambini.

• Indossi sempre occhiali protettivi. Raccomandi- amo anche di indossare una protezione per gli orecchi.

• Indossi vestiti appropriati e stretti (un pantalone lungo). Togliere i gioielli e fare attento che i ves- titi non vengano in contatto con i parti mobili.

• Calzi scarpe antisdruciolo, sopratutto fuori. Non calzare sandali o scarpe aperte.

• Se ha capelli lunghi, si faccia la coda per evitare che si ingarbuglino con i parti mobili.

• Prima di usare un attrezzo meccanico, controlli se si presentano danni. Se necessario, sostitui- re le parti danneggiate.

• Non utilizzare attrezzi meccanici in caso di stan- chezza o ubriachezza.

• Non sporgersi in avanti durante il lavoro – pot- rebbe perdere l’equilibrio.

• Spenga l’apparecchio con il tasto ON/OFF.

• Utilizzare l’apparecchio solo per l’uso al quale è destinato: aspirare e ritirare fogliame.

• Non indicare il soffiatore a persone o animali.

• Non soffiare detriti nella direzione di persone o animali.

• Solamente utilizzare alla luce del giorno o a luce artificiale.

• Stacchi la spina prima di mettere la mano nel tubo o nel sacco.

• Usi le prolunghe soltanto all’aperto. Il cavo di energia non può venire in contatto con calore, oli, solventi e oggetti affilati.

• Non utilizzare l’aspiratore per aspirare liquidi.

• Non aspirare materiali caldi o brucianti come braci, fiammiferi, mozziconi.

• Sempre ben fissare il sacco di aspiratore prima di uso.

• Controlli regolarmente che tutte le viti e rondel- le siano ben avvitate.

• L’operatore è responsabile di danni a proprietà privata o di rischi per altre persone.

• Raccomandiamo di indossare una maschera antipolvere durante l’uso.

• Ponga sempre il cavo dietro all’apparecchio.

• Non trasportare l’apparecchio portandolo con il cavo.

• Stacchi la linea principale:

• Prima di riparare dei blocchi.

• Prima di controlli, pulizie o manutenzioni.

• In caso di vibrazioni anormali.

• Ogni volta che l’apparecchio non sarà più sorve- gliato.

• Cerchi di rimanere in equilibrio su delle salite.

• Non correre mai mentre l’uso di questo appa- recchio.

• I presi d’aria devono essere liberi da detriti o da ostruzioni.

• Controlli che i dadi, le viti e le rondelle siano ben avvitati.

• Controlli regolarmente se il collettore di detriti presenta dei danni.

• Sostituisca delle parti danneggiate o logore.

• Usi soltanto dei pezzi ed accessori di ricambio adatti. Arresto immediato del `apparecchio in caso di:

• Scintillare smisurato delle spazzole a fuoco anulare nel collettore.

Corto circuito della presa o del filo di alimentazi- one o danneggiamento del filo di alimentazione.

• Interruttore difettoso.

• Fumo ed odore di isolante bruciato. Sicurezza elettrica Controllare sempre che la tensione di alimentazione corrisponda alla tensione indicata sulla targhetta delle caratteristiche.

• Non utilizzare l’elettroutensile quando il cavo o la spina di alimentazione sono danneggiati.

• Utilizzare esclusivamente cavi di prolunga idonei per la potenza nominale dell’elettrouten- sile, con conduttori di sezione minima di 1,5

. Quando si utilizza un cavo di prolunga con avvolgicavo, svolgere sempre completamente il cavo.38

ALL’ELETTROUTENSILE Uso previsto L’aspiratore/soffiatore di fogliame sono disegnati per ritirare fogli dalla strada, dal giardino e dal prato. Un ventilatore nell’aspiratore produce un cor- rente d’aria, che serve a far volare via o ad aspirare fogliame nel sacco di aspiratore. DATI TECNICI Numero modello LB501AC Voltaggio 230-240V 50HzPotenza d’ingresso 3300 WVelocità senza carico 14000 rpmVelocità massima del soffiatore 270 km/hVolume d’aria massimo 13,2 m³/minRapporto di triturazione 10:1Sacco di aspiratore 35 LPeso 3,0 kgLivello di pressione sonora (Lpa)84,1dB(A), K=3dB(A)Livello di potenza sonora (Lwa) 95,8dB(A), K=2,21 dB(A)Vibrazione 7,490m/s , k=1,5m/s

Livello delle vibrazioni Il livello di emissione delle vibrazioni indicato sul retro di questo manuale di istruzioni è stato misu- rato in conformità a un test standardizzato stabilito dalla norma EN 60745; questo valore può essere utilizzato per mettere a confronto un l’utensile con un altro o come valutazione preliminare di esposizi- one alla vibrazione quando si impiega l’utensile per le applicazioni menzionate.

• se si utilizza l’utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente.

• i momenti in cui l’utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione. Proteggersi dagli effetti della vibrazione effettu- ando la manutenzione dell’utensile e dei relativi accessori, mantenendo le mani calde e organizzan- do i metodi di lavoro. DESCRIZIONE I numeri che compaiono nel testo si riferiscono agli schemi riportati alle pagine 2 - 3.

1. Impugnatura principale

2. Impugnatura ausiliaria

3. Cavo di alimentazione

5. Interruttore di avvio/arresto

10. Clip di fissaggio per il sacchetto di raccolta

11. Leva opzione soffiaggio/aspirazione

12. Gancio per cinghia di trasporto

15. Cinghia di trasporto

Prima del montaggio, spegnere sempre l’elettroutensile e disconnettere la spina di alimentazione dalla rete elettrica. Assemblaggio dei tubi (Fig. A, B)

• Avvitare il tubo superiore (6) sull’alloggiamento del motore.

• Avvitare la sezione del tubo inferiore (7) sul tubo superiore (6).

• Montare il portaruota incluso (13) facendolo scorrere sulla sezione del tubo inferiore (7) fino all’arresto previsto sul tubo inferiore (7). Avvita- re la vite di montaggio finché il portaruota (13) non è ben saldo.

• Avvitare le ruote (14) sul portaruote (13). Tracolla (Fig. A) Fissare la cinghia di trasporto (15) al gancio della tracolla (12) sull’impugnatura. Per regolare la tracolla alla lunghezza desiderata, è sufficiente far scorrere la fibbia della cinghia regolabile in avanti o indietro. Fissare il sacchetto di raccolta (Fig. A, C) Utilizzare sempre il sacchetto di raccolta (8) quando si utilizza la modalità di aspirazione.IT

Fissare il gancio alla parte superiore dell’allog- giamento (9). Far scorrere l’estremità aperta del sacchetto di raccolta sul tubo (9) e collegarlo all’al- loggiamento. Attaccare il gancio alla parte inferiore dell’alloggiamento. Controllare sempre il sacchetto dell’aspira- polvere per rilevare la presenza di segni di danni prima di ogni utilizzo. Piccoli oggetti appuntiti possono essere risucchiati e se il sacchetto dell’aspirapolvere è danneggiato o usurato, gli oggetti potrebbero venire scagliati verso di sé o altri. Ciò potrebbe causare lesioni gravi, pertanto si prega di effettuare le verifiche del caso. Se la il sacchetto è danneggiato o molto usurato, sostituirlo con uno nuovo.

Funzionamento (Fig. A) Collegare l’apparecchio alla presa di corrente (o al cavo di prolunga) e quando si è pronti e dotati di buon equilibrio, premere il pulsante ON/OFF (5) e si avvierà. Premere nuovamente per spegnerlo. Nota: raccomandiamo l’uso di un cavo di prolunga per esterni a uso intensivo. Alterare la lunghezza del cablaggio in modo che sia possibile alzarsi in piedi e consentire al soffiatore di appoggiarsi sulle ruote quando è in uso. Così facendo si alleggerirà il carico sulle spalle e sulla schiena. Utilizzare in senso avanti e indietro, non di lato. Modifica della modalità di funzionamento (Fig. A) Quando si desidera passare da una modalità all’al- tra, è sufficiente tirare la leva opzione (11) in base alle proprie esigenze. Girare in senso orario per la modalità di soffiaggio e in senso antiorario per la modalità di aspirazione (ricordarsi di montare il sa- cchetto se si desidera la modalità di aspirazione).

Le apparecchiature elettriche o elettroni- che difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio. Pulire regolarmente il corpo dell’elettroutensile con un panno morbido, preferibilmente dopo ogni uso. Assicurarsi che le prese d’aria siano libere da polvere e sporcizia. Rimuovere lo sporco partico- larmente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzare solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di questo tipo danneggiano i componenti sintetici. RISPETTO AMBIENTALE Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio. Solo per i Paesi CE Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/ EC sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle nor- mative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i più elevati standard di qualità e viene garantita l’assen- za di difetti nei materiali e nella manodopera per il periodo contrattuale a partire dalla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasi durante questo periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare direttamente il VONROC. Le seguenti circostanze sono escluse da questa garanzia:

• Riparazioni e/o modifiche alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.

• L’utensile è stato abusato, utilizzato o manute- nuto in modo improprio.

• Sono state utilizzate parti di ricambio non origi- nali Ciò costituisce l’unica garanzia espressa o implicita fornita dall’azienda. Non esistono altre garanzie espresse o implicite che si estendono oltre il presente documento, ivi comprese le garanzie im-40

plicite di commerciabilità e idoneità per uno scopo particolare. In nessun caso VONROC sarà responsa- bile di eventuali danni incidentali o consequenziali. I rimedi dei rivenditori saranno limitati alla ripara- zione o sostituzione di unità o parti non conformiv. Il prodotto e il manuale per l’utente sono soggetti amodifiche. I dati tecnici possono essere modifi- cati senza ulteriore notifica.
