Produkttyp	Laubbläser / Laubsauger
Marke	Vonroc
Modell	LB501AC
Stromversorgung	Kabelgebundener Elektroanschluss (230-240 V, 50 Hz)
Eingangsleistung	3300 W
Leerlaufdrehzahl	14.000 U/min
Maximale Gebläsegeschwindigkeit	270 km/h
Max. Luftvolumen	13,2 m³/min
Häckselverhältnis	10:1
Fassungsvermögen Laubsack	35 L
Gewicht	3,0 kg
Schalldruckpegel (Lpa)	84,1 dB(A), K=3 dB(A)
Schallleistungspegel (Lwa)	95,8 dB(A), K=2,21 dB(A)
Vibrationsniveau	7,490 m/s², k=1,5 m/s²
Schutzklasse	Doppelte Isolierung (Klasse II)
Funktionen	Blasen, Saugen mit Häckseln
Mitgeliefertes Zubehör	Ober- und Unterrohr, Auffangsack, Räder, Tragegurt
Wartung	Reinigung mit weichem feuchtem Tuch (Seifenwasser); keine Lösungsmittel verwenden
Sicherheit	Schutzbrille empfohlen; Gehörschutz; nicht bei Regen verwenden
Reparierbarkeit	Original-Ersatzteile; an autorisierte Fachwerkstatt übergeben
Garantie	Gesetzliche Garantie gegen Material- und Verarbeitungsfehler

Häufig gestellte Fragen - LB501AC Vonroc

Wie wechsle ich vom Gebläsemodus in den Saugmodus?

Um vom Gebläsemodus in den Saugmodus zu wechseln, ziehen Sie einfach den Umschalthebel (11) an der Seite des Geräts. Drehen Sie ihn im Uhrzeigersinn für den Gebläsemodus und gegen den Uhrzeigersinn für den Saugmodus. Vergessen Sie nicht, den Auffangsack zu befestigen, wenn Sie den Saugmodus verwenden.

Wie montiere ich die Rohre und Räder?

Die Montage erfolgt durch Einschrauben des oberen Rohrs (6) in das Motorgehäuse und dann des unteren Rohrs (7) in das obere Rohr. Schieben Sie anschließend die Radhalterung (13) bis zum Anschlag auf das untere Rohr und schrauben Sie sie fest. Schrauben Sie dann die Räder (14) auf die Halterung. Stellen Sie sicher, dass alle Schrauben vor der Verwendung fest angezogen sind.

Kann der Laubbläser bei Regen verwendet werden?

Nein, es ist strengstens untersagt, den Laubbläser bei Regen oder in feuchter Umgebung zu verwenden. Das Gerät ist doppelt isoliert, aber Wasser kann einen elektrischen Schlag verursachen und die Maschine beschädigen. Verwenden Sie es nur bei trockenem Wetter und auf trockenen Oberflächen.

Wie groß ist das Fassungsvermögen des Laubsacks?

Der Auffangsack hat ein Fassungsvermögen von 35 Litern. Das Häckselverhältnis beträgt 10:1, wodurch das Volumen der aufgesaugten Blätter reduziert wird, um den Platz im Sack zu optimieren.

Wie reinige ich das Gerät?

Trennen Sie vor der Reinigung immer den Stecker von der Steckdose. Verwenden Sie ein weiches, leicht mit Seifenwasser angefeuchtetes Tuch, um das Gehäuse des Geräts zu reinigen. Verwenden Sie keine aggressiven Produkte wie Benzin, Alkohol oder Ammoniak, da diese die Kunststoffteile beschädigen können.

Was tun, wenn das Gerät ungewöhnlich vibriert?

Wenn das Gerät ungewöhnlich vibriert, stoppen Sie sofort die Maschine und ziehen Sie den Stecker. Überprüfen Sie, ob Schrauben, Bolzen und Räder fest sitzen. Untersuchen Sie auch die Luftkanäle auf eventuelle Verstopfungen. Wenn das Problem weiterhin besteht, geben Sie das Gerät zur Reparatur an eine autorisierte Fachwerkstatt.

Kann ich ein Verlängerungskabel verwenden?

Ja, Sie können ein für den Außeneinsatz geeignetes Verlängerungskabel verwenden. Der Mindestquerschnitt des Kabels muss 1,5 mm² betragen. Rollen Sie das Kabel immer vollständig ab, wenn es auf einer Spule ist, um Überhitzung zu vermeiden.

Wie stelle ich den Tragegurt ein?

Um den Tragegurt (15) einzustellen, schieben Sie die verstellbare Schnalle nach vorne oder hinten, bis die gewünschte Länge erreicht ist. Der Tragegurt sollte so eingestellt sein, dass das Gerät in aufrechter Position auf seinen Rädern ruht, um die Belastung Ihrer Schultern zu verringern.

Welche Schutzausrüstung wird empfohlen?

Es wird dringend empfohlen, eine Schutzbrille und einen Gehörschutz (Ohrstöpsel oder Kopfhörer) zu tragen, da der Geräuschpegel hoch ist (84,1 dB(A)). Tragen Sie eng anliegende Kleidung, rutschfeste Schuhe und binden Sie lange Haare zusammen.

Wo finde ich Ersatzteile?

Original-Ersatzteile von Vonroc sind bei autorisierten Händlern oder durch direkte Kontaktaufnahme mit dem VONROC-Kundendienst erhältlich. Verwenden Sie nur Teile, die identisch mit den Originalteilen sind, um die Sicherheit und Leistung des Geräts zu gewährleisten.

BEDIENUNGSANLEITUNG LB501AC Vonroc

DE Übersetzung Der Originalbetriebsanleitung 09

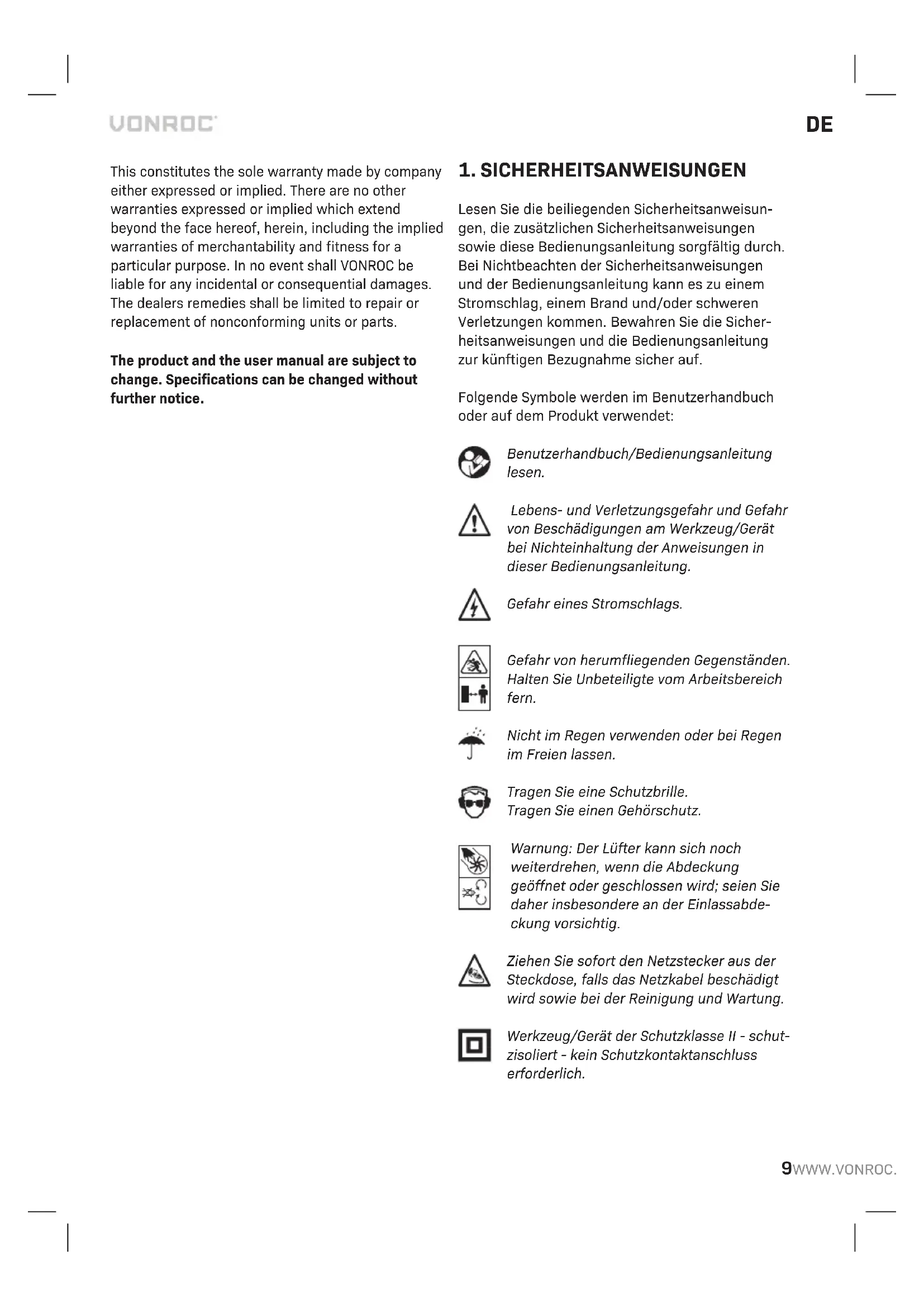

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheitsanweisungen, die zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommen. Bewahren Sie die Sicherheitsanweisungen und die Bedienungsanleitung zur künftigen Bezugnahme sicher auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Benutzerhandbuch/Bedienungsanleitung lesen.

Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Werkzeug/Gerät bei Nichteinhaltung der Anweisungen in dieser Bedienungsanleitung.

Gefahr eines Stromschlags.

Gefahr von herumfliegenden Gegenständen. Halten Sie Unbeteiligte vom Arbeitsbereich fern.

Nicht im Regen verwenden oder bei Regen im Freien lassen.

Tragen Sie eine Schutzbrille. Tragen Sie einen Gehörschutz.

Warnung: Der Lüfter kann sich noch weiterdrehen, wenn die Abdeckung geöffnet oder geschlossen wird; seien Sie daher insbesondere an der Einlassabdeckung vorsichtig.

Ziehen Sie sofort den Netzstecker aus der Steckdose, falls das Netzkabel beschädigt wird sowie bei der Reinigung und Wartung.

Werkzeug/Gerät der Schutzklasse II - schutzisoliert - kein Schutzkontaktanschluss erforderlich.

Produkt vorschriftsmäßig entsorgen, nicht über den Hausmüll.

Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien.

ALLGEMEINE SICHERHEITSHINWEISE

WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn

Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schrau-

benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.
4) Verwendung und Behandlung des Elektrowerkzeugs
a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.

Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.
5) Verwendung und Behandlung des Akkuwerkzeugs
a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen

kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C können eine Explosion hervorrufen.
g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

6)Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.
b) Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR LAUBBLÄSER/- SAUGER

• Kunststoffbeutel sicher entsorgen - sie stellen für kleine Kinder ein Erstickungsrisiko dar.
• Halten Sie Ihren Arbeitsbereich sauber und ordentlich.
• Benutzen Sie Elektrowerkzeuge nicht im Regen oder in feuchten Umgebungen.
• Wir empfehlen beim Gebrauch dieses Geräts dringend die Benutzung einer Fehlerstrom-Schutzeinrichtung (RCD - Residual Current Device) von nicht mehr als 30 mAln der Steckdose.
• Benutzen Sie Elektrowerkzeuge nicht an Stellen mit Brand- oder Explosionsgefahr - d.h. in der Nähe von entzündbaren Flüssigkeiten oder Gasen.
• Halten Sie andere Personen, insbesondere Kinder, oder Tiere aus Ihrem Arbeitsbereich fern.
• Lassen Sie Elektrowerkzeuge nicht von Kindern oder anderen Personen berühren.
• Gerät an einer trockenen, für Kinder nicht erreichbaren Stelle aufbewahren.
• Tragen Sie immer eine Schutzbrille. Wir empfeh-

len auch den Gebrauch von Gehörschützern.
- Tragen Sie die richtige Kleidung (lange Hose) - keine losen Teile oder Schmuckstücke - und stellen Sie sicher, dass Kleidungsstücke nicht mit sich bewegenden Teilen in Berührung kommen können.
- Tragen Sie rutschfeste Schuhe. Tragen Sie keine Sandalen oder vorne offene Schuhe.
- Wenn Sie langes Haar tragen, binden Sie es nach hinten zurück, damit es nicht in sich bewegende Teile gerät.
- Kontrollieren Sie jedes Elektrowerkzeug vor Benutzung zuerst auf beschädigte Teile und benutzen Sie es, falls solche Teile gefunden werden, nicht, bevor das (die) betreffende(n) Teil(e) durch neue Teile ersetzt wurde(n).
- Benutzen Sie Elektrowerkzeuge nicht, wenn Sie müde sind oder Alkohol zu sich genommen haben.
- Lehnen Sie sich bei der Arbeit nicht zu weit hinüber - Sie könnten das Gleichgewicht verlieren.
- Nach Gebrauch müssen Sie Ihr Gerät mit Hilfe des Ein/Aus-Schalters ausschalten.
- Benutzen Sie dieses Gerät nur für den vorgesehenen Verwendungszweck - das Wegblasen oder Einsaugen von Blättern.
- Richten Sie die Spitze des Laubsaugers nicht auf Menschen oder Tiere.
- Blasen Sie keine Abfälle in Richtung von Menschen oder Tieren.
- Benutzen Sie das Gerät nur bei Tageslicht oder gutem künstlichem Licht.
- Greifen Sie mit der Hand nicht in das Blasrohr oder den Beutel, bevor der Laubsauger ausgeschaltet und der Stecker aus der Steckdose gezogen wurde.
- Benutzen Sie nur Verlängerungskabel, die für den Gebrauch im Freien geeignet sind. Das Kabel muss von übermäßiger Hitze, von Öl, Lösungsmitteln und scharfen Kanten ferngehalten werden.
- Saugen Sie mit dem Gerät keinerlei Flüssigkeiten auf.
- Saugen Sie kein heißes oder brennendes Material auf, d.h. keine Glutasche, Streichhölzer, vor kurzem ausgelöschte Zigarettenstummel.
- Betätigen Sie den Laubsauger nie, wenn der Beutel nicht sicher befestigt ist.
- Überprüfen Sie in periodischen Abständen, ob alle Bolzen und Schrauben fest angezogen sind.
- Der Bediener oder Benutzer ist für Unfälle oder Gefahrensituationen verantwortlich, denen andere Personen oder deren Eigentum ausgesetzt

werden.

• Um Reizungen durch Staub zu vermeiden, empfehlen wir das Tragen einer Gesichtsmaske.
• Halten Sie das Kabel auf der Rückseite immer von dem Gerät fern.
• Tragen Sie das Gerät nicht am Kabel.
• Trennen Sie das Gerät vom Stromnetz.
• Vor Beseitigung einer Verstopfung.
• Vor Überprüfung, Reinigung oder Wartung des Geräts.
• Wenn das Gerät übermäßig zu vibrieren beginnt.
• Wenn Sie das Gerät zurücklassen.
• Verschaffen Sie sich an Hängen stets guten Halt.
• Mit dem Gerät nur gehen, niemals laufen.
• Halten Sie alle Kühllufteintritte frei von Abfällen oder Verstopfungen.
• Halten Sie alle Muttern, Bolzen und Schrauben fest angezogen, damit ein sicheres Arbeiten mit dem Gerät gewährleistet ist.
• Überprüfen Sie den Abfallsammler häufiger auf Verschleiß oder Beschädigung.
• Erneuern Sie abgenutzte oder beschädigte Teile.
• Verwenden Sie nur Original-Ersatzteile und - Zubehör.

Das Gerät sofort ausschalten bei:

• Übermäßigen Funken der Kohlebürsten und Ringfeuer im Kollektor.
• Störung im Netzstecker, dem Netzkabel oder Schnurbeschädigung.
• Defektem Schalter.
• Rauch oder Gestank verschmorter Isolation.

Sicherheit bei Elektrizität

Achten Sie stets darauf, dass die Spannung der Stromversorgung mit der Spannung auf dem Typenschild übereinstimmt.

• Verwenden Sie die Maschine nicht, wenn das Netzkabel oder der Netzstecker beschädigt ist.
• Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme der Maschine geeignet sind und eine Mindestaderstärke von 1,5 mm² haben. Falls Sie eine Kabeltrommel verwenden, rollen Sie das Kabel immer vollständig ab.

2. ANGABEN ZUM WERKZEUG

Einführung

Die Laubsauger wurden entwickelt, um Blätter von Straße, Garten und Rasen zu entfernen. Ein Gebläse im Innern des Laubsaugers erzeugt einen Luftstrom, der benutzt werden kann, um Blätter wegzublasen oder die Blätter in den Sammelbeutel einzusaugen.

TECHNISCHE DATEN

Modellnummer LB501AC
Spannung 230-240V 50Hz
Leistungsaufnahme 3300 W
Leerlaufdrehzahl 14000 rpm
Max. Gebläsegeschwindigkeit 270 km/h
Maximales Luftvolumen 13,2 m3/min
Zerkleinerungsrate Fassungsvermögen	10:1
Sammelbeutel 35 L
Gewicht 3,0 kg
Schalldruckpegel (Lpa) 84,1dB(A), K=3dB(A)
Schallleistungspegel (Lwa) 95,8dB(A), K=2,21 dB(A)
Schwingung	7,490m/s2, k=1,5m/s2

Vibrationsstufe

Die im dieser Bedienungsanleitung angegebene Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN60745 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke.

• die Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder schlecht gewartetem Zubehör kann die Expositionsstufe erheblich erhöhen.
• Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es läuft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern.

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm und organisieren Sie Ihren Arbeitsablauf.

BESCHREIBUNG

Die Buchstaben und Ziffern im folgenden Text verweisen auf die Abbildungen auf den Seiten 2 bis 3.

1. Hauptgriff
2. Zusatzgriff
3. Stromkabel
4. Kabelhaken
5. Ein-/Ausschalter
6. Oberes Rohr
7. Unteres Rohr
8. Sammelbeutel
9. Einlassrohr für Sammelbeutel
10. Sammelbeutel-Sicherungsklammer
11. Hebel zur Auswahl der Blas-/Saugfunktion
12. Schultergurthaken
13. Radhalter
14. Räder
15. Schultergurt

3. MONTAGE

Schalten Sie die Maschine vor der Montage aus und ziehen Sie den Netzstecker aus der Steckdose.

Montage der Rohre (Abb. A, B)

• Schrauben Sie das obere Rohr (6) an das Motorgehäuse.
• Schrauben Sie den unteren Rohrabschnitt (7) an das obere Rohr (6).
• Montieren Sie den mitgelieferten Radhalter (13), indem Sie ihn bis zum Anschlag am unteren Rohr (7) auf den unteren Rohrabschnitt (7) schieben. Ziehen Sie die Befestigungsschraube an, bis der Radhalter (13) fest sitzt.
• Schrauben Sie die Räder (14) an den Radhalter (13).

Schultergurt (Abb. A)

Befestigen Sie den Schultergurt (15) an dem Schultergurthaken (12), der sich am Griff befindet. Um den Schultergurt auf die gewünschte Länge einzustellen, schieben Sie einfach die Gurtschnalle nach vorne oder hinten.

Anbringen des Sammelbeutels (Abb. A, C)

Bringen Sie immer den Sammelbeutel (8) an, wenn Sie den Saugmodus verwenden.

Befestigen Sie den Haken am oberen Teil des Gehäuses (9). Schieben Sie das offene Ende des Sammelbeutels über das Rohr (9) und verbinden Sie es mit dem Gehäuse. Befestigen Sie den Haken am unteren Teil des Gehäuses.

Überprüfen Sie den Sammelbeutel vor jedem Gebrauch auf Anzeichen von Beschädigungen. Es könnten kleine, scharfe Gegenstände aufgesaugt werden, und wenn der Sammelbeutel beschädigt oder verschlissen ist, können diese Gegenstände in Ihre Richtung oder in die Richtung anderer Personen ausgeworfen werden. Dies kann zu ernsthaften Verletzungen führen. Wenn der Sammelbeutel beschädigt oder stark verschlissen ist, muss er ersetzt werden.

4. BETRIEB

Bedienung (Abb. A)

Verbinden Sie das Gerätekabel (oder das Verlängerungskabel) mit einer Steckdose. Wenn Sie bereit sind und einen sicheren Stand eingenommen haben, drücken Sie zum Starten die EIN/AUS-Taste (5). Zum Ausschalten müssen Sie diese Taste erneut drücken.

Hinweis: Wir empfehlen die Verwendung eines robusten Verlängerungskabels, das für den Außenbereich zugelassen ist.

Passen Sie die Gurtlänge so an, dass Sie aufrecht stehen und der Laubbläser während des Gebrauchs auf seinen Rädern ruhen kann. Dadurch belasten Sie Schultern und Rücken weniger. Verwenden Sie das Gerät mit Vorwärts- und Rückwärtsbewegungen, nicht mit Seitwärtsbewegungen.

Ändern des Betriebsmodus (Abb. A)

Wenn Sie den Betriebsmodus ändern möchten, ziehen Sie einfach den Auswahlhebel (11) in die gewünschte Position. Drehen Sie ihn im Uhrzeigersinn, um den Gebläsemodus zu aktivieren, und gegen den Uhrzeigersinn, um den Saugmodus einzustellen.

5. WARTUNG

Sie die Maschine vor der Reinigung und Wartung immer aus und ziehen Sie den Netzstecker aus der Steckdose.

Reinigen Sie das Werkzeuggehäuse regelmäßig mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie sicher, dass die Lüftungsöffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaftenden Schmutz mit einem weichen Lappen, der leicht mit Seifenwasser befeuchtet wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffteile beschädigen.

UMWELTSCHUTZ

Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden.

Nur für EG-Länder

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden.

GARANTIE

VONROC-Produkte werden nach den höchsten Qualitäts stan dards entwickelt und sind für den gesetzlich festgelegten Zeitraum, ausgehend von dem ursprünglichen Kauf datum, garantiert frei von Fehlern in Material und Aus führ ung. Sollte das Produkt in diesem Zeitraum aufgrund von Material- und/oder VerarbeitungsmängelnFehleraufweisen, wenden Sie sich bitte direkt an VONROC Kundendienst.

Folgende Umstände sind von der Garantie ausgeschlossen:

• Reparaturen und oder Änderungen an der Maschine, die durch nicht-autorisierte Servicestellen vorgenommen oder versucht wurden.
• Normale Abnutzung und Verschleiß.
• Das Werkzeug wurde übermäßig beansprucht, missbräuchlich verwendet oder falsch gewartet.

- Es wurden keine Original-Ersatzteile verwendet.

Dies stellt die einzige Gewährleistung des Unternehmens dar, sowohl ausdrücklich als auch implizit. Es gibt keine anderen ausdrücklichen oder stillschweigenden Garantien, die über das hier Genannte hinausgehen, einschließlich der stillschweigenden Garantien der Marktgängigkeit oder Eignung für einen bestimmten Zweck. In keinem Fall ist VONROC haftbar für Neben- oder Folgeschäden. Die Rechtsmittel des Händlers beschränken sich auf Reparatur oder Ersatz fehlerhafter Einheiten oder Teile.

Am Produkt und am Benutzerhandbuch können Änderungen vorgenommen werden. Die technischen Daten können sich ohne Vorankündigung ändern.

1. VEILIGHEIDSVOORSCHRIFTEN

2. TECHNISCHE INFORMATIE

Bedoeld gebruik
