Produkttyp	Lövblåsare / Lövuppsugare
Märke	Vonroc
Modell	LB501AC
Strömförsörjning	Sladdbunden elektricitet (230-240 V, 50 Hz)
Ingångseffekt	3300 W
Tomgångsvarvtal	14 000 varv/min
Maximal blåshastighet	270 km/h
Max. luftvolym	13,2 m³/min
Krossförhållande	10:1
Lövpåsens kapacitet	35 L
Vikt	3,0 kg
Ljudtrycksnivå (Lpa)	84,1 dB(A), K=3 dB(A)
Ljudeffektnivå (Lwa)	95,8 dB(A), K=2,21 dB(A)
Vibrationsnivå	7,490 m/s², k=1,5 m/s²
Skyddsklass	Dubbelisolerad (klass II)
Funktioner	Blåsning, uppsugning med krossning
Ingående tillbehör	Övre och nedre rör, insamlingspåse, hjul, transportsele
Underhåll	Rengöring med fuktig mjuk trasa (tvålvatten); använd inte lösningsmedel
Säkerhet	Rekommenderad skyddsglasögon; hörselskydd; använd inte i regn
Reparationsbarhet	Original reservdelar; lämna till auktoriserad reparatör
Garanti	Lagstadgad garanti mot material- och tillverkningsfel

Vanliga frågor - LB501AC Vonroc

Hur växlar man från blåsläge till dammsugarläge?

För att växla från blåsläge till dammsugarläge, dra helt enkelt i omkopplingsspaken (11) på apparatens sida. Vrid den medurs för blåsläge och moturs för dammsugarläge. Glöm inte att fästa insamlingspåsen när du använder dammsugarläget.

Hur monterar man rören och hjulen?

Monteringen görs genom att skruva det övre röret (6) på motorblocket, sedan det nedre röret (7) på det övre röret. Därefter skjuter du hjulhållaren (13) på det nedre röret tills det tar stopp och skruvar fast den. Slutligen skruvar du fast hjulen (14) på hållaren. Se till att alla skruvar är ordentligt åtdragna före användning.

Kan blåaren användas i regn?

Nej, det är strängt förbjudet att använda blåaren i regn eller fuktig miljö. Apparaten är dubbelisolerad, men vatten kan orsaka elektrisk stöt och skada maskinen. Använd den endast i torrt väder och på torra ytor.

Vilken kapacitet har lövpåsen?

Insamlingspåsen har en kapacitet på 35 liter. Krossförhållandet är 10:1, vilket minskar volymen på uppsugna löv för att optimera utrymmet i påsen.

Hur rengör man apparaten?

Innan rengöring, dra alltid ut kontakten ur eluttaget. Använd en mjuk trasa lätt fuktad med tvålvatten för att rengöra apparatens hölje. Använd inte starka produkter som bensin, alkohol eller ammoniak, eftersom de kan skada plastdelarna.

Vad gör man om apparaten vibrerar onormalt?

Om apparaten vibrerar onormalt, stanna omedelbart maskinen och dra ur kontakten. Kontrollera att skruvar, bultar och hjul är ordentligt åtdragna. Inspektera även luftkanalerna för eventuella blockeringar. Om problemet kvarstår, lämna apparaten till en auktoriserad reparatör.

Kan jag använda en förlängningssladd?

Ja, du kan använda en förlängningssladd avsedd för utomhusbruk. Kabelns minsta tvärsnitt måste vara 1,5 mm². Rulla alltid ut förlängningssladden helt om den är på rulle för att undvika överhettning.

Hur justerar man axelremmen?

För att justera axelremmen (15), tryck justeringsspännet framåt eller bakåt tills önskad längd uppnås. Axelremmen ska justeras så att apparaten vilar på sina hjul i vertikalt läge, vilket minskar belastningen på dina axlar.

Vilken skyddsutrustning rekommenderas?

Det rekommenderas starkt att bära skyddsglasögon och hörselskydd (öronproppar eller hörselskydd) på grund av den höga ljudnivån (84,1 dB(A)). Bär åtsittande kläder, halksäkra skor och samla långt hår.

Var kan jag hitta reservdelar?

Originalreservdelar från Vonroc finns hos auktoriserade återförsäljare eller genom att kontakta VONROC kundtjänst direkt. Använd endast delar som är identiska med originaldelarna för att garantera apparatens säkerhet och prestanda.

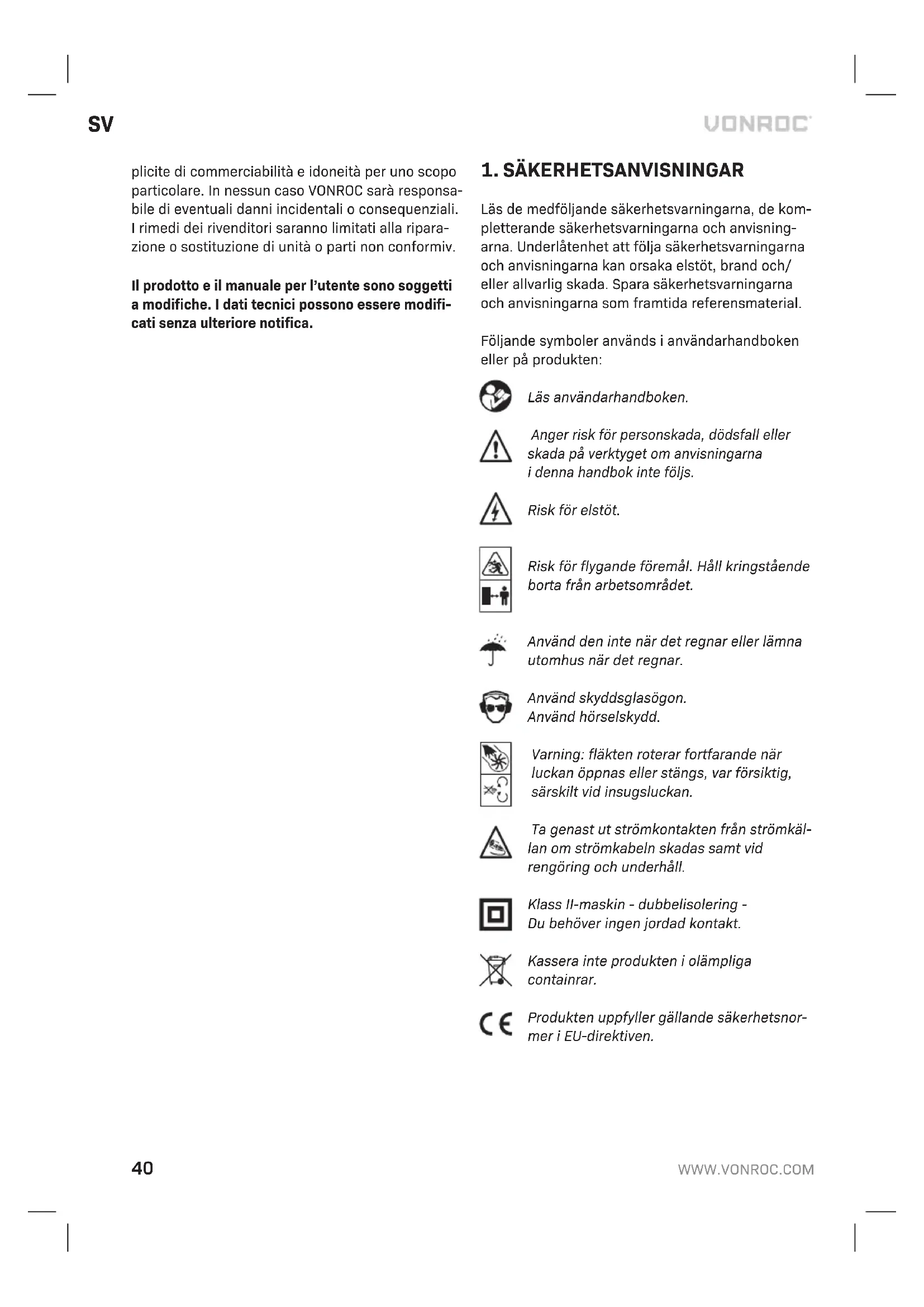

BRUKSANVISNING LB501AC Vonroc

sv Översättning av bruksanvisning i original 40

Läs de medföljande säkerhetsvarningarna, de kompletterande säkerhetsvarningarna och anvisningarna. Underlåtenhet att följa säkerhetsvarningarna och anvisningarna kan orsaka elstöt, brand och/eller allvarlig skada. Spara säkerhetsvarningarna och anvisningarna som framtida referensmaterial.

Följande symboler används i användarhandboken eller på produkten:

Läs användarhandboken.

Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna i denna handbok inte följs.

Risk för elstöt.

Risk för flygande föremål. Håll kringstående borta från arbetsområdet.

Använd den inte när det regnar eller lämna utomhus när det regnar.

Använd skyddsglasögon. Använd hörselskydd.

Varning: fläkten roterar fortfarande när luckan öppnas eller stängs, var försiktig, särskilt vid insugsluckan.

Ta genast ut strömkontakten från strömkällan om strömkabeln skadas samt vid rengöring och underhåll.

Klass II-maskin - dubbelisolering - Du behöver ingen jordad kontakt.

Kassera inte produkten i olämpliga containrar.

Produkten uppfyller gällande säkerhetsnormer i EU-direktiven.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER FÖR ELVERKTYG

WARNING!

Läs alla säkerhetsvarningar och alla anvisningar. Underlåtenhet att följa varningar och instruktioner kan resultera i elstötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket "elverktyg" i varningarna avser ditt nätanslutna (med sladd) verktyg eller batteridrivna (sladdlösa) elektriska verktyg.

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Belamrade eller mörka områden inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaro av lättantändliga vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor.
c) Håll barn och åskådare borta medan du arbetar med ett elverktyg. Om du blir distraherad kan du tappa kontrollen.

2) Elsäkerhet

a) Verktygets elkontakt måste passa till väggutta- get. Ändra inte kontakten på något sätt. Använd inte adapterkontakter med jordade elverktyg. Omodifierade kontakter och matchande uttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad.
c) Utsätt inte elektriska verktyg för regn eller väta. Vatten som tränger in i ett elverktyg ökar risken för elstötar.
d) Hantera inte elkabeln felaktigt. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget från uttaget. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.
e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.
f) Om arbete med ett elverktyg i en fuktig lokal är

oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av jordfelsbrytare minskar risken för elstötar.

3)Personligsäkerhet

a) Var uppmärksam, kontrollera vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga person-skador.
b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.
c) Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i avstängd position innan anslutning till strömkällan och/eller batteriet, verktyget lyfts upp eller bärs. Om du bär elverktyg med ditt finger på strömbrytaren eller ansluter ett påkopplat elverktyg till nätströmmen kan en olycka inträffa.
d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada.
e) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.
f) Bär lämpliga kläder. Använd inte vida kläder eller smycken. Håll här, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt här kan fastna i rörliga delar.
g) Om enheten är försedd med anslutning av dammutsug och uppsamlingsmöjlighet, se till att dessa är anslutna och används korrekt. Dammupptagning minskar dammrelaterade risker.
h) Låt inte erfarenheten som uppnås vid frekvent användning av verktyg låta dig bli för självsäker och ignorera verktygsäkerhetsprinciperna. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.
4) Användning och skötsel av elverktyg
a) Tvinga inte elverktyget. Använd rätt slags elektriska verktyg för ditt arbete. Rätt elverktyg gör arbetet bättre och säkrare vid den hastighet som det har konstruerats för.

b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.
c) Dra ur kontakten från strömkällan och/eller batteriet från elverktyget innan du gör några justeringar, byter tillbehör eller lägger undan elverktygen för förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget.
d) Förvara elverktyg oåtkomliga för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget. Elektriska verktyg är farliga i händerna på oerfarna användare.
e) Underhåll elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.
f) Håll kapverktyg vassa och rena. Korrekt underhållna kapverktyg med vassa kanter är mindretroliga att kärva och lättare att kontrollera.
g) Använd elverktyget, dess tillbehör och verktyg i enlighet med dessa instruktioner och under beaktande av arbetsförhållandena och det arbete som ska utföras. Användning av elverktyget för andra uppgifter än vad som avsetts kan resultera i farliga situationer.
h) Se till att handtagen är torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.
5) Användning och skötsel av batteridrivna verktyg
a) Ladda endast med den laddare som är specificerad av tillverkaren. En laddare som passar för en typ av batteri kan medföra risk för brand när den används med en annat batteri.
b) Använd elverktygen enbart med det därtill avsedda batteriet. Användning av andra batteri kan skapa en risk för skada och brand.
c) När batteriet inte används, håll det borta från andra metallföremål, såsom gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa en förbindelse från ena polen till den andra. Kortslutning av batteriets terminaler kan leda till brännskada eller brand.

d) Vid felaktig hantering kan vätska komma ut från batteriet, undvik kontakt med denna. Spola med vatten vid oavsiktlig kontakt. Sök läkarhjälp om vätskan kommer i kontakt med ögon. Vätska som kommer ut från batteriet kan orsaka irritation eller brännskada.
e) Använd inte batterier eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan uppvisa oförutsägbart beteende som kan leda till brand, explosion eller risk för skada.
f) Utsätt inte batteri eller verktyg för eld eller överdriven temperatur. Exponering för brand eller temperatur över 130 °C kan orsaka explosion. OBS! Temperaturen "130 °C" kan ersättas med temperaturen "265 °F".
g) Följ alla laddningsanvisningar och ladda inte batteriet eller verktyget utanför det temperaturområde som anges i instruktionerna. Om du laddar batteriet felaktigt eller vid temperaturer utanför det angivna området kan det skada batteriet och öka risken för brand.

6)Service

a) Se till att ditt elverktyg får service av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet upprätthålls.
b) Utför aldrig service på skadade batterier. Service av batteri ska endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

YTTERLIGARE SÄKERHETSANVISNINGAR FÖR BLÅSAR/SUGAR

• Kasta plastpåsar på ett säkert sätt, de utgör en kvävningsrisk för små barn.
• Håll arbetsområdet rent och städat. Använd inte elverktyg när det regnar eller i fuktiga miljöer.
• Vi rekommenderar starkt att använda en jordfelsbrytare på högst 30 mA vid uttaget när denna apparat används.
• Använd inte elverktyg där det finns risk för brand eller explosion - dvs nära brännbara vätskor eller gaser.
• Låt eller husdjur inte barn befinna sig i arbetsområdet.
• Låt inte barn eller andra personer vidröra elverktyg.
• Förvaras på en torr plats utom räckhåll för barn.

• Använd alltid skyddsglasögon. Vi rekommenderar också användning av hörselskydd.

• Använd rätt klädsel (långbyxor. - inga löst sittande kläder eller smycken och se till att kläderna inte kan komma i kontakt med rörliga delar.

• Använd halkfria skor. Använd inte tofflor eller öppna skor.
• Om du har långt hår, sätt upp håret för att undvika att det trasslar in sig i rörliga delar.
• Innan elverktyget används, kontrollera först om det finns skadade delar och vid skadade delar skall inte enheten användas innan delen eller delarna har bytts ut.
• Använd inte elverktyg när du är trött eller druckit alkohol.
• Sträck dig inte för långt under arbetet - du kan förlora balansen.
• Du måste stänga av ditt verktyg med verktygets strömbrytare efter användning.
• Använd endast denna apparat för dess avsedda syfte med att suga upp eller blåsa bort löv.
• Rikta aldrig verktyget mot människor eller djur.
• Blås inte skräp i riktning mot människor eller djur.
• Använd endast lövblåsen i dagsljus eller i bra artificiellt ljus.
• Placera inte handen inuti fläktröret förrän fläkten har stängts av och kontakten tagits ur eluttaget.
• Använd endast förlängningssladdar som är lämpliga för utomhusbruk. Sladden måste hållas borta från överdriven värme, olja, lösningsmedel och vassa kanter.
• Sänk inte ned enheten i någon form av vätska.
• Dammsug inte upp heta eller brinnande material, t.ex. glöd, tändstickor, nyligen släckta cigarettefimpar.
• Använd aldrig dammsugaren utan att påsen är ordentligt monterad.
• Kontrollera regelbundet att muttrar alla bultar och skruvar är åtdragna.
• Operatören eller användaren är ansvarig för olyckor eller risker som uppstår för andra personer och deras egendom.
• För att förhindra dammirritation rekommenderar vi att du bär en ansiktsmask.
• Håll alltid strömsladden riktad bakåt bort från apparaten.
• Bär inte enheten i kabeln.
• Koppla bort maskinen från elnätet
• Innan du tar bort en blockering.

• Innan du kontrollerar, rengör eller arbetar på maskinen.

• Om apparaten börjar vibrera på ett onormalt sätt.

• När du lämnar maskinen.
• Se alltid till så att du har ett bra fotfäste i sluttningar.
• Gå, spring aldrig.
• Håll alla kylluftintag fria från skräp eller blockeringar.
• Håll alla muttrar, bultar och skruvar åtdragna för att vara säker på att utrustningen är säker att arbeta med.
• Kontrollera skräpbehållaren regelbundet för slitage eller försämring.
• Byt slitna eller skadade delar.
• Använd endast originalreservdelar och tillbehör.

Stäng av maskinen omedelbart om:

• Mycket gnistor från kolborstarna och skräp i uppsamlaren.
• Strömkontakten eller strömsladden bryts eller strömsladden skadas.
• Brytaren är defekt.
• Det kommer rök eller dålig lukt från bränd isolering.

Elsäkerhet

Kontrollera alltid så att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten.

• Använd inte maskinen om nätkabeln eller nät- kontakten är skadad.
• Använd endast förlängningskablar som är lämpliga för maskinens effekt med en minsta tjocklek på 1,5 mm ^2 . Om du använder en kabelvinda, rulla alltid ut kabeln helt.

2. MASKININFORMATION

Avsedd användning

Lövblåsen är utvecklad för att ta bort löv från gatan, trädgården och gräsmattan. En fläkt inuti lövblåsen orsakar ett luftflöde, som kan användas för att blåsa bort löv eller suga upp löv i uppsamlingspåsen.

TEKNISKA SPECIFIKATIONER

Modell-nr LB501AC
Spänning 230-240V 50Hz
Ingångseffekt 3300 W
Varvtal utan belastning 14000 rpm
Max. blåshastighet 270 km/h
Max luftvolym 13,2 m ^3 /min
Rivförhållande 10:1
Uppsamlingspåskapacitet 35 l
Vikt 3,0 kg
Ljudtrycksnivå (Lpa) 84,1 dB(A), K=3dB(A)
Ljudeffektnivå (Lwa) 95,8 dB(A), K=2,21dB(A)
Vibration 7,490 m/s	^2 , k=1,5 m/s ^2

Vibrationsnivå

Vibrationsutsläppsnivån som anges i denna bruksanvisning har uppmätts i enlighet med ett standardiserat test i EN60745, som kan användas för att jämföra verktyg med varandra och som en preliminär bedömning av exponering för vibrationer när du använder verktyget för angivna arbeten.

• Användning av verktyget för andra tillämpningar, eller med olika eller dåligt underhållna tillbehör kan avsevärt öka exponeringsnivån.
• De gånger då verktyget stängs av eller är på men egentligen inte används kan minska exponeringsnivån betydligt.

Skydda dig mot effekterna av vibrationer genom att underhålla verktyget och dess tillbehör, hålla händerna varma och organisera ditt arbetsmönster.

BESKRIVNING

Siffrorna i texten hänvisar till diagrammen på sidorna 2-3.

1. Huvudhandtag
2. Extrahandtag
3. Strömkabel
4. Kabelkrok
5. Strömbrytare
6. Övre rör
7. Nedre rör
8. Uppsamlingspåsen
9. Uppsamlingspåse inloppsrör
10. Säkerhetsfäste uppsamlingspåse

11. Spak för tillval för blås/sug

12. Bärremskrok

13. Hjulhållare

14. Hjul

15. Bärrem

3. MONTERING

Stäng alltid av maskinen och ta ut strömkontakten från strömkällan innan montering.

Montering av rören (bild A, B)

• Skruva fast det övre röret (6) på motorhöljet.
• Skruva fast den nedre rörsektionen (7) på det övre röret (6).
• Montera den medföljande hjulhållaren (13) genom att skjuta den på den nedre rörsektionen (7) till det förinställda stoppet på den nedre röret (7). Skruva fast monteringsskruven tills hjulhållaren (13) sitter fast.
• Skruva fast hjulen (14) på hjulhållaren (13).

Axelrem (bild A)

Fäst bärremmen (15) på axelremskroken (12) på handtaget. För att ställa in önskad längd på axelremmen skjut bara det justerbara remspännet framåt eller bakåt.

Montera uppsamlingspåsen (fig. A, C)

Använd alltid uppsamlingspåsen (8) när du använder sugläge.

Fäst kroken på den övre delen av huset (9). Skjut den öppna änden av uppsamlingspåsen över röret (9) och anslut den till huset. Fäst kroken på den nedre delen av huset.

Kontrollera alltid uppsamlingspåsen för tecken på skador före varje användning. Små, vassa föremål kan sugas upp och om påsen är skadad eller sliten kan föremålen kastas i din riktning eller i andras riktning. Detta kan leda till allvarliga skador så kontrollera därför. Byt påsen är om den är skadad eller sliten.

4. DRIFT

Drift (fig. A)

Anslut din apparat till vägguttaget (eller förlängningssladden) och när du är redo och välbalanse-rad, tryck på strömbrytaren (5) så startar den. Tryck igen för att stänga av den.

Notera: Vi rekommenderar att du använder en kraftig utomhusförlängningskabel.

Ändra selens längd så att du kan stå rakt och låt lövblåsen vila på hjulen när den används. Detta kommer att lätta belastningen över dina axlar och rygg. Använd i riktning framåt och bakåt, inte sida till sida.

Ändra driftläge (fig. A)

När du vill byta från ett läge till ett annat, dra helt enkelt i tillvalsspaken (11) för att passa dina behov. Vrid den medurs till blåsläge och moturs till sugläge (kom ihåg att montera påsen om du vill ha sugläge).

5. UNDERHÅLL

Stäng alltid av maskinen och ta ut strömkontakten från strömkällan innan rengöring och underhåll.

Rengör maskinens hus regelbundet med en mjuk trasa, helst efter varje gång du använder maskinen. Se till att ventilationsöppningarna är fria från damm och smuts. Ta bort mycket ihållande smuts med en mjuk trasa fuktad med tvållösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sådana kemikalier skadar de syntetiska komponenterna.

MILJÖ

Felaktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer.

Endast för EU-länder

Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EG om kasserad elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt måste elverktyg som inte längre är användbara samlas in separat och kasseras på ett miljövänligt sätt.

GARANTI

VONROC-produkter är utvecklade enligt högsta kvalitetsstandard och garanteras fria från defekter i både material och utförande under den period som lagen föreskriver från och med inköpsdatumet. Om produkten skulle utveckla fel under denna period på grund av defekt material och/eller utförande, kontakta då VONROC direkt.

Följande omständigheter är undantagna från denna garanti:

• Reparationer och/eller ändringar har gjorts eller försökts utföras på maskinen av obehöriga servicecenter;
• Normalt slitage;
• Verktyget har missbrukats, använts på fel sätt eller underhållits felaktigt;
• Reservdelar som inte är original har använts.

Detta utgör den enda garantin som företaget ger antingen uttryckt eller underförstått. Det finns inga andra garantier uttryckta eller underförstådda som sträcker sig bortom detta, inklusive de underförstådda garantierna för säljbarhet och lämplighet för ett visst syfte. Under inga omständigheter ska VONROC hållas ansvarigt för indirekta skador eller följdskador. Återförsäljarnas åtgärder ska begränsas till reparation eller byte av enheter eller delar som inte uppfyller kraven.

Produkten och användarhandboken kan ändras. Specifikationerna kan ändras utan förvarning.

1. SIKKERHEDSANVISNINGER

i överensstämmelse och enlighet med följande standarder och föreskrifter:
