NÁVOD K OBSLUZE LB501AC Vonroc

Překlad původního návodu 7611

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy abezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy apokyny, může dojít kúrazu elektrickým proudem, kvzniku požáru nebo kvážného zranění. Uschovejte tyto bezpečnostní výstrahy apokyny pro budoucí použití. Vtéto uživatelské příručce ana tomto výrobku jsou použity následující symboly: Přečtěte si uživatelskou příručku. Upozorňuje na nebezpečí zranění osob, ztráty života nebo poškození nářadí, nebudou-li dodržovány pokyny uvedené vtomto návodu. Nebezpečí úrazu elektrickým proudem. Riziko zranění odlétávajícími předměty. Zamezte přístupu nepovolaných osob do pracovního prostoru. Nepoužívejte za deště, ani nenechávejte venku, když prší. Používejte ochranné brýle. Používejte ochranu sluchu. Varování: ventilátor se otáčí ipři otevření nebo zavření krytu, dávejte pozor zejména ukrytu vstupu. Ihned odpojte zástrčku napájecího kabelu od síťové zásuvky, dojde-li kjeho poškození ataké vprůběhu čištění nebo údržby. Stroj třídy II – Dvojitá izolace – Nemusí být použit uzemňovací vodič. Nelikvidujte tento výrobek do nevhodného kontejneru. Tento výrobek je vyroben vsouladu splatnými bezpečnostními normami, které jsou uvedeny ve směrnicích EU.

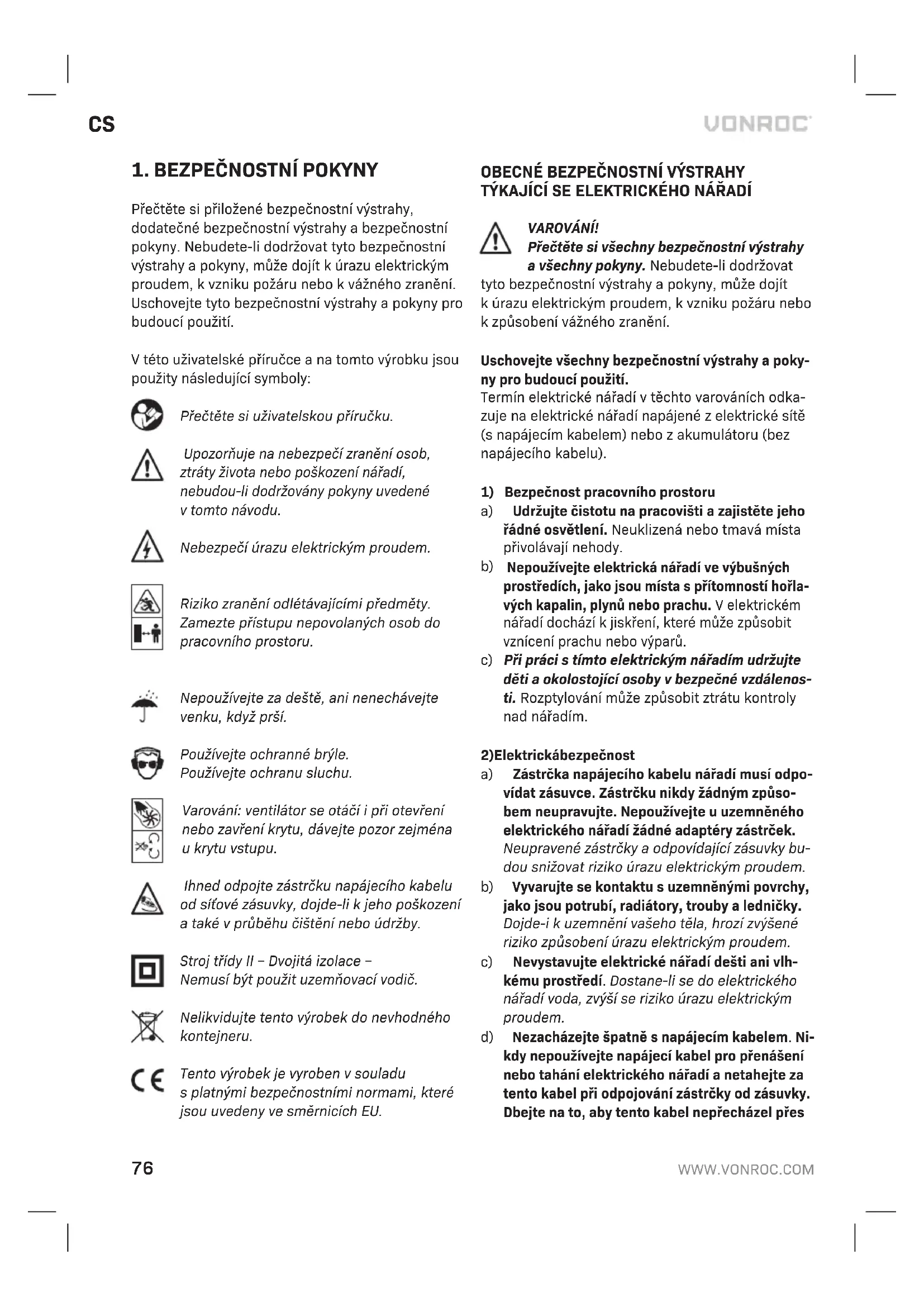

OBECNÉ BEZPEČNOSTNÍ VÝSTRAHY

TÝKAJÍCÍ SE ELEKTRICKÉHO NÁŘADÍ VAROVÁNÍ! Přečtěte si všechny bezpečnostní výstrahy avšechny pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy apokyny, může dojít kúrazu elektrickým proudem, kvzniku požáru nebo kzpůsobení vážného zranění. Uschovejte všechny bezpečnostní výstrahy apoky- ny pro budoucí použití. Termín elektrické nářadí vtěchto varováních odka- zuje na elektrické nářadí napájené zelektrické sítě (snapájecím kabelem) nebo zakumulátoru (bez napájecího kabelu).

1) Bezpečnost pracovního prostoru

a) Udržujte čistotu na pracovišti azajistěte jeho řádné osvětlení. Neuklizená nebo tmavá místa přivolávají nehody.

Nepoužívejte elektrická nářadí ve výbušných prostředích, jako jsou místa spřítomností hořla- vých kapalin, plynů nebo prachu. Velektrickém nářadí dochází kjiskření, které může způsobit vznícení prachu nebo výparů. c) Při práci stímto elektrickým nářadím udržujte děti aokolostojící osoby vbezpečné vzdálenos- ti. Rozptylování může způsobit ztrátu kontroly nad nářadím.

2) Elektrická bezpečnost

a) Zástrčka napájecího kabelu nářadí musí odpo- vídat zásuvce. Zástrčku nikdy žádným způso- bem neupravujte. Nepoužívejte uuzemněného elektrického nářadí žádné adaptéry zástrček. Neupravené zástrčky aodpovídající zásuvky bu- dou snižovat riziko úrazu elektrickým proudem. b) Vyvarujte se kontaktu suzemněnými povrchy, jako jsou potrubí, radiátory, trouby aledničky. Dojde-ikuzemnění vašeho těla, hrozí zvýšené riziko způsobení úrazu elektrickým proudem. c) Nevystavujte elektrické nářadí dešti ani vlh- kému prostředí. Dostane-li se do elektrického nářadí voda, zvýší se riziko úrazu elektrickým proudem. d) Nezacházejte špatně snapájecím kabelem. Ni- kdy nepoužívejte napájecí kabel pro přenášení nebo tahání elektrického nářadí anetahejte za tento kabel při odpojování zástrčky od zásuvky. Dbejte na to, aby tento kabel nepřecházel přesCS

horké amastné povrchy nebo přes ostré hrany, aaby se nedostal do kontaktu spohybujícími se díly. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem. e) Používáte-li elektrické nářadí venku, použí- vejte prodlužovací kabel vhodný pro venkovní použití. Použití prodlužovacího kabelu pro venkovní použití snižuje riziko úrazu elektrickým proudem. f) Musíte-li používat toto elektrické nářadí ve vlh- kém prostředí, používejte velektrickém obvodu proudový chránič (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.

Při práci stímto elektrickým nářadím buďte stále pozorní, sledujte, co provádíte, apouží- vejte zdravý rozum. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Nepozornost při práci selektrickým nářadím může vést kvelmi nebez- pečným zraněním. b) Používejte osobní ochranné prostředky. Vždy používejte ochranu zraku. Ochranné prostřed- ky, jako jsou maska proti prachu, neklouzavá pracovní ochranná obuv, pevná přilba nebo chrániče sluchu, které jsou používány vpřísluš- ných podmínkách, zmenšují riziko způsobení zranění osob.

Zabraňte náhodnému spuštění nářadí. Před připojením elektrického nářadí knapájecímu zdroji nebo před vložením akumulátoru do ná- řadí také před zvednutím nářadí nebo před jeho přenášením se ujistěte, zda je vypínač na nářadí vpoloze vypnuto. Přenášení elektrického nářadí sprstem na spouštěcím spínači nebo připojení elektrického nářadí kzdroji elektrické energie, je-li spouštěcí spínač vpoloze zapnuto, zvyšuje pravděpodobnost vzniku nehod. d) Před zapnutím elektrického nářadí vždy od- straňte všechny klíče aseřizovací přípravky. Klíče nebo seřizovací přípravky ponechané na rotující části elektrického nářadí mohou způso- bit zranění osob. e) Nepřeceňujte své síly. Vždy udržujte správný postoj arovnováhu. Tak si zachováte lepší kont- rolu nad nářadím vneočekávaných situacích. f) Vhodně se oblékejte. Nenoste volný oděv nebo šperky. Udržujte vlasy, oblečení arukavice vbezpečné vzdálenosti od všech pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. g) Jsou-li zařízení vybavena adaptérem pro připojení odsávacího systému, ujistěte se, zda je odsávací zařízení správně připojeno azda správně vykonává svou práci. Použití odsávání prachu může snížit rizika spojená sprací vpraš- ném prostředí.

Nedovolte, aby jistota získaná častým použí- váním nářadí vedla ke snížení vaší pozornosti aignorování zásad bezpečné práce snářadím. Chvilková nepozornost může během zlomku sekundy způsobit vážné zranění.

4) Použití elektrického nářadí ajeho údržba

a) Nepřetěžujte elektrické nářadí. Používejte pro prováděnou práci správné elektrické nářadí. Správné elektrické nářadí provede práci lépe abezpečněji, je-li použito pro práce, pro které je určeno. b) Nepoužívejte elektrické nářadí, nepracuje-li správně jeho spouštěcí spínač. Nemůžete-li elektrické nářadí ovládat pomocí spouštěcího spínače, takové nářadí je velmi nebezpečné amusí být opraveno. c) Před prováděním jakéhokoliv seřízení, před výměnou příslušenství nebo před uložením odpojte napájecí kabel nářadí od napájecího zdroje nebo znářadí vyjměte akumulátor. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí. d) Uložte nepoužívané elektrické nářadí mimo dosah dětí anedovolte osobám, které nejsou obeznámeny stímto nářadím nebo stěmito pokyny, aby toto elektrické nářadí používaly. Elektrické nářadí je vrukách neproškolených osob nebezpečné. e) Provádějte údržbu elektrického nářadí. Zkont- rolujte vychýlení nebo zablokování pohyblivých částí, poškození dílů astavy nářadí, které by mohly mít vliv na správnou funkci nářadí. Je-li elektrické nářadí poškozeno, před použitím zajistěte jeho opravu. Mnoho nehod bývá způsobeno nedostatečnou údržbou elektrického nářadí.

Udržujte řezné nástroje ostré ačisté. Usprávně udržovaných řezných nástrojů sostrými řeznými břity je menší pravděpodobnost jejich zabloková- ní alépe se snimi pracuje. g) Používejte elektrické nářadí, příslušenství, pracovní nástroje atd. vsouladu stěmito poky- ny aberte vúvahu pracovní podmínky apráci,78

která má být provedena. Použití elektrického nářadí pro operace, pro které není určeno, může vést knebezpečným situacím.

Dbejte na to, aby byly rukojeti aúchopné povrchy suché, čisté azbavené olejů amaziv. Kluzké rukojeti aúchopné plochy neumožňují bezpečnou manipulaci aovládání nářadí vneočekávaných situacích.

5) Použití aúdržba akumulátorového nářadí

a) Knabíjení používejte výhradně nabíječku předepsanou výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit požár při vložení jiného, nevhodného typu. b) Používejte elektrické nářadí pouze spředepsa- nými akumulátory. Použití jiných typů akumulá- toru může způsobit požár nebo zranění. c) Když akumulátor nepoužíváte, uložte ho mimo dosah kovových předmětů, jako jsou kancelář- ské sponky, mince, klíče, hřebíky, šroubky nebo jiné malé kovové předměty, které by mohly zkratovat jeho kontakty. Zkratování kontaktů akumulátoru může způsobit popáleniny nebo požár. d) Vnevhodných podmínkách může zakumulátoru unikat kapalina. Vyvarujte se kontaktu stouto kapalinou. Dojde-li knáhodnému kontaktu stouto kapalinou, zasažené místo omyjte vodou. Dostane-li se kapalina do očí, ihned si je vypláchněte vodou avyhledejte lékařskou pomoc. Unikající kapalina zakumulátoru může způsobit podráždění pokožky nebo popáleniny. e) Nepoužívejte poškozený nebo upravený akumu- látor či nářadí. Poškozené nebo upravené aku- mulátory se mohou chovat nepředvídatelně, což může způsobit požár, výbuch nebo nebezpečí zranění. f) Nevystavujte akumulátor anářadí ohni ani nadměrným teplotám. Vystavení účinkům ohně nebo teplot nad 130 °C může způsobit výbuch. POZNÁMKA Teplota „130 °C“ odpovídá teplotě „265 °F“. g) Dodržujte všechny pokyny pro nabíjení ane- nabíjejte akumulátor ani nářadí mimo teplotní rozsah předepsaný vtěchto pokynech. Ne- správné nabíjení nebo nabíjení při teplotě mimo předepsaný rozsah může poškodit akumulátor azvýšit nebezpečí vzniku požáru.

a) Svěřte opravu svého elektrického nářadí pouze osobě spříslušnou kvalifikací, která bude používat výhradně originální náhradní díly. Tím zajistíte bezpečný provoz tohoto elektrického nářadí.

Nikdy neopravujte poškozené akumulátoro- vé moduly. Opravy akumulátorů smí provádět výhradně výrobce nebo technik autorizovaného servisu. DOPLŇKOVÁ BEZPEČNOSTNÍ VAROVÁNÍ PRO

• Bezpečně zlikvidujte plastové obaly - jsou ne- bezpečím zadušení pro malé děti.

• Udržujte pracovní prostor čistý auklizený. Nepo- užívejte elektrické nářadí vdešti nebo vmokrém prostředí.

• Při použití tohoto zařízení vám zásadně dopo- ručujeme, abyste vzásuvce použili proudový chránič (RCD) sproudovou hodnotou nižší než 30 mA.

Nepoužívejte elektrické nářadí na místech, kde hrozí riziko požáru nebo výbuchu – například vblíz- kosti hořlavých kapalin nebo plynů.

• Nedovolte ostatním, ato zejména dětem nebo domácím zvířatům, pohybovat se vprostoru, kde pracujete.

• Nedovolte dětem nebo jiným osobám dotýkat se elektrického nářadí.

Skladujte na suchém místě mimo dosah dětí.

• Vždy používejte ochranné brýle. Doporučujeme také používat ochranu sluchu.

• Používejte správné oblečení (dlouhé kalhoty) – žádné volné doplňky nebo šperky aujistěte se, zda se oděv nedostane do kontaktu spohyblivý- mi částmi.

• Noste neklouzavou obuv. Nenoste sandály nebo obuv sotevřenou špičkou.

• Máte-li dlouhé vlasy, svažte si je, abyste zabrá- nili jejich zachycení do pohyblivých částí.

• Před použitím jakéhokoli elektrického nářadí proveďte nejdříve jeho kontrolu zhlediska poškozených dílů apokud takové díly objevíte, nepoužívejte toto nářadí, dokud tyto díly nebu- dou vyměněny za nové.

• Nepoužívejte elektrické nářadí, jste-li unavení nebo pokud jste požili alkohol.

• Při práci nepřeceňujte své síly – mohlo by dojít kztrátě vaší rovnováhy.

• Po použití musíte toto nářadí vypnout pomocí spínače zapnuto/vypnuto.

• Používejte toto zařízení pouze kjeho určenémuCS

účelu – odfuk nebo vysávání listí.

Nemiřte tímto fukarem na osoby nebo na zvířata.

• Neprováděje odfuk nečistot ve směru, kde se nachází osoby nebo zvířata.

• Pracujte pouze za denního světla nebo při kva- litním umělém osvětlení.

• Nevkládejte ruce do trubice fukaru nebo do sběrného vaku, dokud nebude tento fukar vy- pnutý adokud nebude odpojena zástrčka jeho kabelu od zásuvky.

• Pracujte pouze sprodlužovacími kabely, které jsou určeny pro venkovní použití. Napájecí kabel nesmí přecházet přes nadměrně horké povrchy, mastné plochy, místa pokrytá rozpouštědly aostré hrany.

• Vysavač nepoužívejte kodstraňování žádných kapalin.

• Nevysávejte horké nebo hořící materiály, tj. žhavé uhlíky, zápalky, před chvíli uhašené nedo- palky cigaret.

• Vysavač neprovozujte bez spolehlivě nainstalo- vaného vaku.

• Pravidelně kontrolujte, zda jsou řádně utaženy matice, šrouby avruty.

• Obsluha nebo uživatel odpovídá za nehody nebo rizika hrozící jiným osobám nebo jejich majetku.

• Doporučujeme vám používat masku proti pra- chu, abyste zabránili podráždění způsobenému rozvířeným prachem.

• Vždy veďte napájecí kabel tak, aby se nacházel za tímto zařízením.

• Nepřenášejte toto nářadí uchopením za kabel.

• Odpojte nářadí od elektrické sítě

• Před odstraněním zablokování.

• Před kontrolou, čištěním nebo údržbou tohoto nářadí.

• Začne-li toto nářadí abnormálně vibrovat.

• Před každým opuštěním tohoto nářadí.

• Na svahu vždy udržujte správný postoj.

• Choďte, nikdy neběhejte.

• Stále udržujte čisté aprůchozí větrací otvory na tomto nářadí.

• Udržujte všechny matice, šrouby avruty řádně utaženy, abyste se ujistili, zda je toto nářadí vbezpečném provozním stavu.

• Často kontrolujte sběrný vak zhlediska jeho opotřebování apoškození.

• Opotřebované nebo poškozené díly vyměňte.

• Používejte pouze originální náhradní díly apří- slušenství. Vnásledujících případech toto nářadí okamžitě vypněte:

• Dochází-li knadměrnému jiskření uhlíků na kolektoru.

• Dojde-li kpřerušení nebo poškození síťové zástrčky nebo kpoškození napájecího kabelu.

• Dojde-li kpoškození spínače.

• Objeví-li se kouř nebo zápach spálené izolace. Elektrická bezpečnost Vždy zkontrolujte, zda se napájecí napětí sítě shoduje snapájecím napětím na výkonovém štítku.

• Nepoužívejte tento výrobek, je-li poškozen jeho napájecí kabel nebo zástrčka.

• Používejte pouze prodlužovací kabely, které jsou vhodné pro příkon tohoto zařízení akteré mají minimální průřez 1,5 mm

. Budete-li používat prodlužovací kabel na cívce, vždy odmotejte celý kabel.

2. INFORMACE OZAŘÍZENÍ

Zamýšlené použití Tyto fukary na listí jsou určeny kodstraňování listí zulic, zahrad atrávníků. Ventilátor nacházející se uvnitř fukaru vytváří proud vzduchu, který může být používán pro odfuk spadaného listí nebo jeho vysávání do vaku. TECHNICKÉ ÚDAJE Model č. LB501AC Napětí 230–240 V50 HzPříkon 3300 WOtáčky naprázdno 14000 ot./minMax. rychlost fukaru 270 km/hMax. objem vzduchu 13,2 m³/minPoměr drcení 10:1Kapacita vaku fukaru 35 LHmotnost 3,0 kgÚroveň akustického tlaku (Lpa) 84,1 dB(A), K= 3 dB(A)Úroveň akustického výkonu (Lwa)95,8 dB(A), K= 2,21 dB(A)Vibrace 7,490 m/s , k=1,5 m/s

Úroveň vibrací Deklarovaná úroveň vibrací uvedená vtomto návo- du byla měřena vsouladu se standardní zkušební metodou předepsanou normou EN 60745. Tato úroveň vibrací může být použita pro srovnání jed- notlivých nářadí mezi sebou ataké při předběžném posouzení působících vibrací při používání nářadí při uvedených aplikacích.

• Použití tohoto nářadí pro jiné aplikace nebo sodlišným nebo špatně udržovaným příslušen- stvím může značně zvýšit působení vibrací.

• Doba, kdy je nářadí vypnuto nebo kdy je vchodu, ale aktuálně nevykonává žádnou práci, může působení vibrací značně zmírnit. Chraňte se před působením vibrací prováděním řád- né údržby tohoto nářadí ijeho příslušenství, udržujte ruce vteple aprovádějte práci správným způsobem. POPIS Čísla vnásledujícím textu odkazují na obrázky na stranách 2 - 3.

9. Vstupní trubka vaku vysavače

10. Zajišťovací spona vaku na listí

11. Volicí páka fukaru/vysavače

12. Hák popruhu na přenášení

15. Popruh na přenášení

Před sestavením nářadí vždy vypněte aodpojte zástrčku napájecího kabelu od síťové zásuvky. Nasazení trubic (Obr. A, B)

• Našroubujte horní trubku (6) na skříň motoru.

• Našroubujte spodní část trubky (7) na horní trubku (6).

• Namontujte přiložený držák kolečka (13) na- sazením na spodní část trubky (7) až na doraz na spodní trubce (7). Zašroubujte upevňovací šroub tak, aby byl spolehlivě utažen držák kolečka (13).

• Našroubujte kolečka (14) na držák kolečka (13). Ramenní popruh (obr. A) Připojte popruh na přenášení (15) kháku na ramenní popruh (12) na rukojeti. Pro nastavení ra- menního popruhu na požadovanou délku jednodu- še posuňte nastavitelnou sponu popruhu dopředu nebo dozadu. Připojení sběrného vaku (obr. A, C) Při použití režimu vysavače vždy používejte sběrný vak (8). Připojte hák khorní části skříně (9). Nasaďte ote- vřený konec sběrného vaku na trubku (9) apřipojte ke skříni. Připojte hák ke spodní části skříně. Vak vysavače před každým použitím zkontro- lujte zhlediska známek poškození. Malé ostré předměty se mohou nasát apokud je vak poškozený nebo opotřebený, mohou být vymrštěny na vás nebo na někoho jiného. To by mohlo vést ke zranění, aproto provádějte kontrolu. Pokud je vak poškozený nebo silně opotřebený, vyměňte jej za nový.

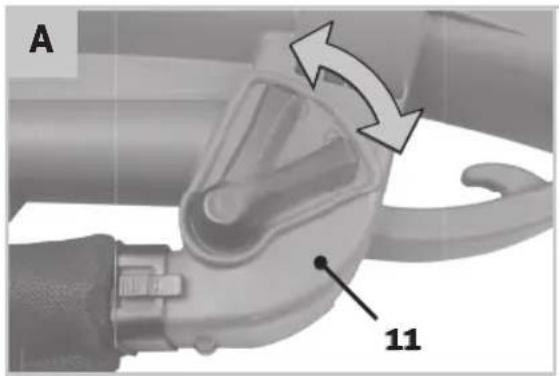

Použití (Obr. A) Připojte zástrčku spotřebiče ksíti (nebo prodlužo- vacímu kabelu) akdyž jste připraveni avrovnováze, stisknutím tlačítka ON/OFF (5) zapněte spotřebič. Opětovným stisknutím tohoto spínače dojde kvy- pnutí nářadí. Poznámka: Doporučujeme používat odolný prodlu- žovací kabel do venkovního prostředí. Změňte délku postroje tak, abyste mohli stát vzpří- meně aaby se fukar mohl opírat během provozu osvá kolečka. Tím se omezí zatížení vašich ramen azad. Používejte směrem dopředu adozadu, ne ze strany na stranu. Změna provozního režimu (obr. A) Pokud chcete přepnout provozní režim zjednoho do druhého, jednoduše zatáhněte za volicí pákuCS

(11). Otočte ji doprava do režimu fukaru adoleva do režimu vysavače (pokud chcete režim vysavače, nezapomeňte nasadit vak).

Před čištěním aprováděním údržby nářadí vždy vypněte avypojte zástrčku napájecího kabelu ze síťové zásuvky. Pravidelně čistěte kryt zařízení jemným hadříkem, ideálně po každém použití. Ujistěte se, zda nejsou větrací otvory zaneseny prachem nebo jinými nečistotami. Odolnější nečistoty odstraňte pomocí jemného hadříku navlhčeného vmýdlové pěně. Nepoužívejte žádná rozpouštědla, jako jsou benzín, líh, čpavek atd. Takové chemické látky mohou způ- sobit poškození dílů zumělé hmoty.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Poškozená alikvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel. Pouze pro země EU Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EC týkající se likvidace elektrických aelektronických zařízení ajejí implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďo- vána odděleně ajejich likvidace musí být provedena tak, aby nedošlo kohrožení životního prostředí. ZÁRUKA Výrobky VONROC jsou vyvíjeny vsouladu spoža- davky norem na nejvyšší kvalitu aje zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období kzávadě vdůsledku vady materiálu nebo dílenského zpracování, kontaktujte přímo firmu VONROC. Ztéto záruky jsou vyloučeny následující případy:

• Opravy nebo úpravy tohoto zařízení byly pro- vedeny nebo byly provedeny pokusy ojejich provedení vneautorizovaných servisech;

• Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;

• Byly použity neoriginální náhradní díly. Výše uvedené představuje jedinou záruku poskyto- vanou společností, ať už výslovnou nebo předpo- kládanou. Neexistují žádné další záruky, výslovné ani nebo předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodej- nosti avhodnosti pro určitý účel. VONROC vžádném případě neodpovídá za jakékoliv náhodné nebo následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevyhovu- jících jednotek nebo dílů. Na tomto výrobku avtomto návodu mohou být prováděny změny. Technické údaje mohou být změ- něny bez předchozího upozornění.8282
