MANUALE UTENTE KSCPSW8 KENWOOD

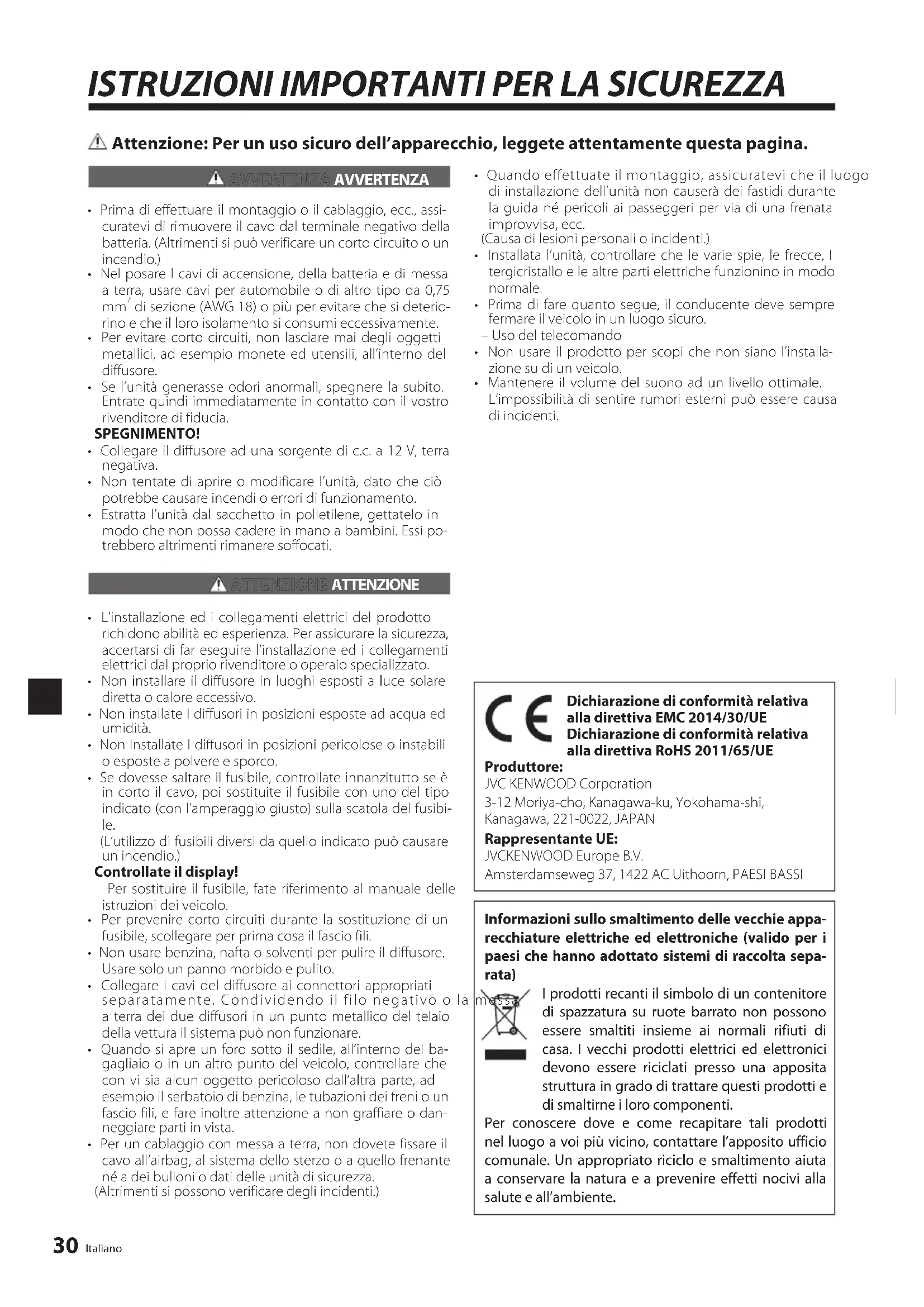

Attenzione: Per un uso sicuro dell'apparecchio, leggete attendamente esta网页.

#

AVVERTENZA

• Prima di effettuare il montaggio o il cablaggio, ecc., assicuratevi di rimuovere il cavo dal terminale negativo della batteria. (Altrimenti si può verificare un corto circuito o un incendio.)
• Nel posare I cavi di accensione, della batteria e di messa a terra, usare cavi per automobile o di altri tipo da 0,75 mm² di sezione (AWG 18) o più per evitare che si deteriorino e che il loro isolamento si consumiccessivamente.
• Per evitare corto circuiti, non lasciare mai degli oggetti metallici, ad esempio monete ed utensili, all'interno del diffusore.
• Se l'unità generasse odori anormali, spegnere la subito. Entrate quando immediTamente in contatto con il vostro rivenditore di fiducia.

SPEGNIMENTO!

• Collegare il diffusore ad una sorgente di c.c. a 12 V, terra negativa.
• Non tentate di aprire o modificare l'unità, dato che ciò potrebbe causare incendi o errori di funzionamento.
• Estratta l'unità dal sacchetto in polietilene, gettatelo in modo che non possa cadere in mano a bambini. Essi pottrebbero altrimenti rimanere soffocati.

#

ATTENZIONE

L'installazione ed i collegamenti elettrici del prodotto richidono abilità ed esperienza. Per assicurare la sicurezza, accertarsi di far eseguire l'installazione ed i collegamenti elettrici dal proprio rivenditore o operatio specializzato.
- Non installare il diffusore in luoghi esposti a luce solare diretta o calore eccessivo.
- Non installate I diffusori in posizioni esposte ad acqua ed umidità.
- Non Installate I diffusori in posizioni pericolose o instabili o esposte a polvere e sporco.
- Se dovesse saltare il fusibile, controllate innanzitutto se è in certo il cavo, poi sostituè il fusibile con uno del tipo indicato (con l'amperaggio giusto) sulla scatola del fusibi-le.

(L'utilizzo di fusibili diversi da quello indicate cui poe causare un incendio.)

Controllate il display!

Per sostituire il fusibile, fate riferimento al manuale delle istruzioni dei veicolo.

• Per prevenir corto circuiti durante la sostituzione di un fusibile, scollegare per prima casa il fascio fili.
• Non usare benzina, nafta o solventi per pulire il diffusore. Usare solo un panno morbido e pulito.
• Collegare i cavi del diffusore ai connettori appropriati separamente. Condividendo il filo negativo o la terra dei due diffusori in un punto metallico del telaio della vettura ilsystema più non funzionare.
• Quando si apare un foro sotto il sedile, all'interno del baggliaio o in un altro punto del veicolo, controllare che con vi sia alcun oggettoto pericoloso dall'altra parte, ad esempio il serbatoio di benzina, le tubazioni dei fremi o un fascio fili, e fare inoltre attenzione a non graffiare o danneqqiare parti in vista.

• Per un cablaggio con messa a terra, non dovete fissare il cavo all'airbag, alsystema dello sterzo o a quello frenante né a dei bulloni o dati delle unità di sicurezza. (Altrimenti si possono verificare degli incidenti.)

• Quando effettuate il montaggio, assicuratevi che il luogo di installmente dell'unità non causera dei fastidi durante la guida né pericolii ai passeggeri per via di una frenata improvisa, ecc.

(Causa di lesions personali o incidenti.)

• Installata l'unità, controllare che le varie spie, le freccé, I tergicristallo e le autres parti elettriche funzionino in modo normale.

• Prima di fare quanto segue, il conducente deve sempre fermare il veicolo in un luogo sicuro.

• Uso del telecomando

• Non usare il prodotto per scopi che non siano l'installazione su di un veicolo.

• Mantenere il volume del suono ad un livello ottimale. L'impossibilità di sentire rumori esterni cui po essere causa di incidenti.

Dichiarazione di conformità relativa alla direttiva EMC 2014/30/UE

Dichiarazione di conformità relativa alla direttiva RoHS 2011/65/UE

Produtlore:

JVC KENWOOD Corporation

3-12 Moriya-cho, Kanagawa-ku, Yokohama-shi,

Kanagawa, 221-0022, JAPAN

Rappresentante UE:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC Uithoorn, PAESI BASSI

Informazioni sullo smaltimento delle vecchie apparecchiature elettriche ed elettroniche (valido per i paesi che hanno adottato sistemi di raccolta separata)

I prodotti recanti il symbolo di un contentatore di spazzatura su ruote barrato non possono essere smaltiti insieme ai normali rifiuti di casa. I vecchi prodotti elettrici ed elettronici devono essere riciclati presso una apposita struttura in grado di trattare questi prodotti e di smaltirne i loro componenti.

Per conoscere dove e come recapitare tali prodotti nel luogo a voi più vicino, contattare l'apposto ufficio comunale. Un appropriato riciclo e smaltimento aiuta a conservare la natura e a prevenir effetti nocivi alla salute e all'ambiente.

No.	Nome della parte Forma	esterna Quantità No.	Nome della parte Forma esterna Quantità
①	Telecomando (5 m)		1	⑥	Vite filettante (ø 5 × 16 mm)		4
②	10-Cavo di collegamen-to (5 m)		1	⑦	Vite per macchina (M4 × 16 mm)		4
③	Cavo del diffusore (4,3 m)		1	⑧	Vite filettante (ø 3 × 10 mm)		2
④	Montaggio A 2			⑨	Chiusura a strappo (Adesivo a due lati/ per telecomando)		1
⑤	Montaggio B 1

Collegamenti

Attenzione:

Prima di eseguire i collegamenti elettrici, accertarsi di rimuovere il cavo dal terminale negativo della batteria. Dopo aver terminato tutti i collegamenti, controllare nuovamente che siano corretti. Dopo tale controlo, ricollegare il cavo al terminale negativo della batteria.

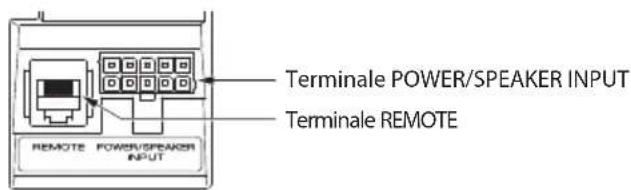

Terminal del subwoofer

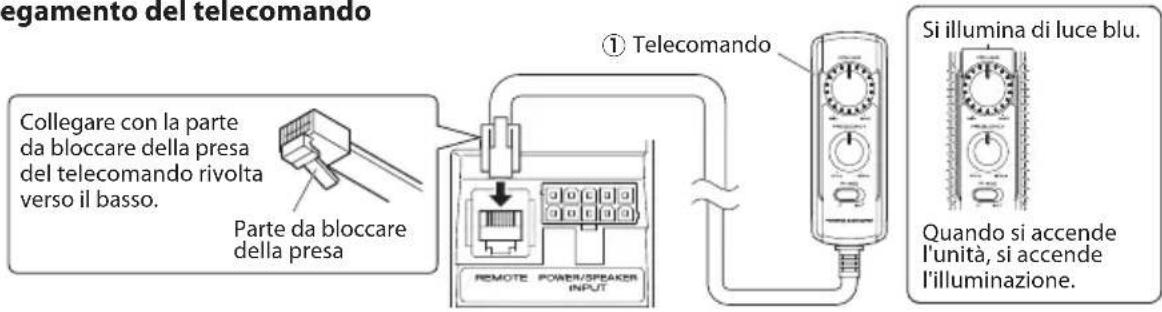

Collegamento del telecomando

Note:

Non mancare di collegare l'unità di telecomando in dotazione.
Se il cavo non fosse collegato correttamente, l'illuminazione dell'unità di telecomando in dotazione potrebbe non avvenire.
Non inserire il connettore dell'unità di telecomando rovescio o con forza. Si potrebbero causare altrimenti delle disfunzioni.

Collegamenti di ingresso del telecomando

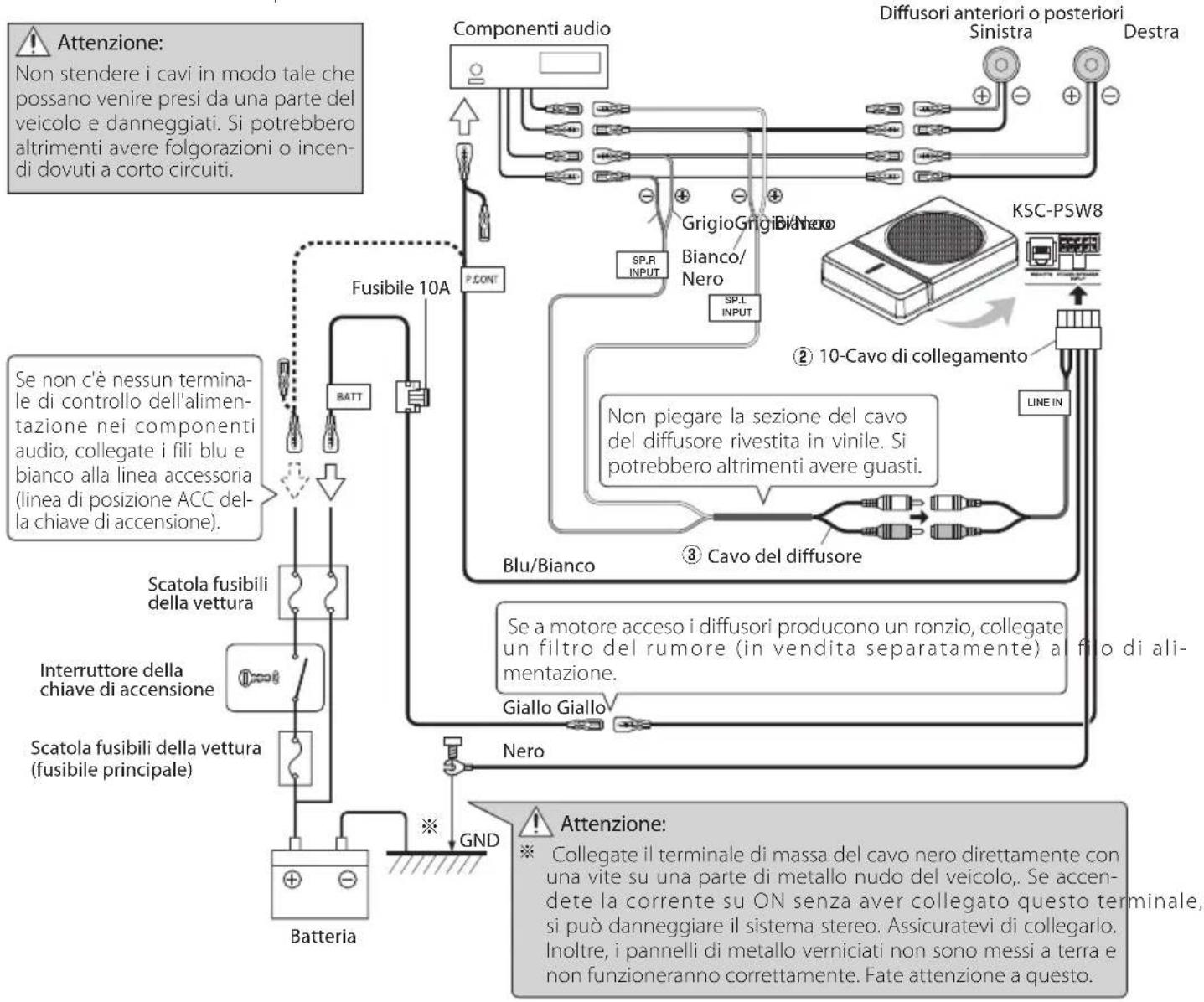

Collegare il subwoofer ai cavi di uscita dei diffusori anteriors o posteriori dei componenti audio.

Note:

Leggere i manuali di istruzioni dei componenti collegati otre a questo manuale di istruzioni.
In un veicolo dotato di computer, quando si rimuove il terminale della batteria, la memoria potrebbe scomparire o si cui potere un difetto nell'impianto elettrico del veicolo. Consultare il proprio rivenditore per ulteriori dettagli.
- Quando il componenti audio incorpora un DSP, non collegare nulla all'uscita posteriori, dato che l'effetto di riproduzione delle basse frequenze potrebbe venire attenuato dall'effetto DSP.

Esembio

Quanto segue在哪一个的，i.

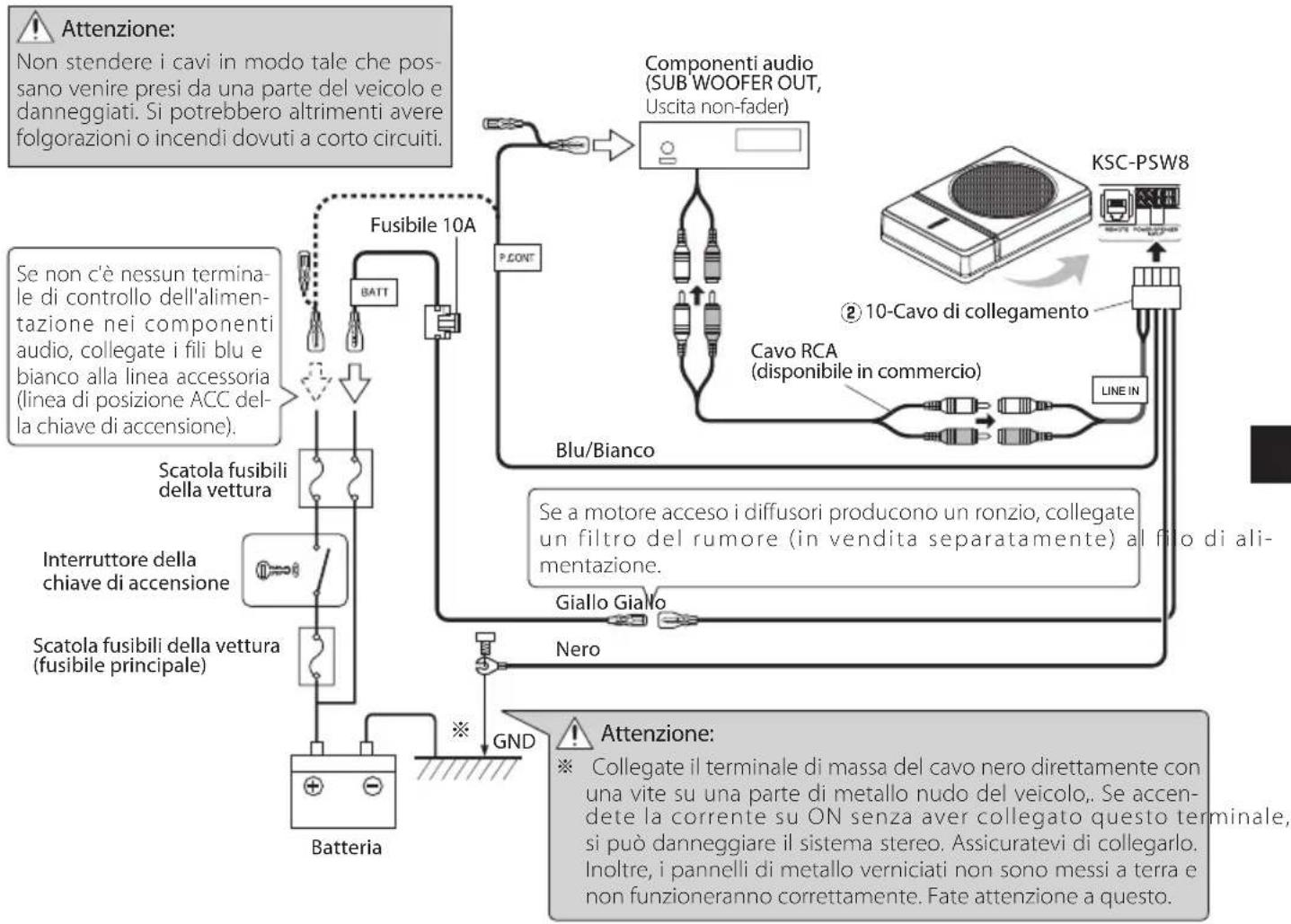

Collegamenti di ingresso RCA

Collegare il subwoofer all'uscita del subwoofer (uscita non-fader) o alle prese RCA per l'uscita anteriore dei componenti audio.

Note:

Legere i manuali di struzioni dei componenti collegati, come il componenti audio, otre a quosto manuale di struzioni.
In un veicolo dotato di computer, quando si rimuove il terminale della batteria, la memoria potrebbe scomparire o si cui lo è eschiarne. Consultare il proprio rivenditore per ulteriori dettagli.
- Si prega di-acquistare separamente un cavo RCA reperibile in commercio.
- Quando le componenti audio incorpora un DSP, collegare il subwoofer all'uscita del subwoofer (uscita non-fader) o alle prese RCA per l'uscita anteriore. Non collegare le prese RCA per l'uscita posteriore dato che l'effetto di riproduzione delleasse frequenza potrebbe essere attenuato a causa dell'effetto DSP.

Esembio

Quanto segue在哪一个的，i.

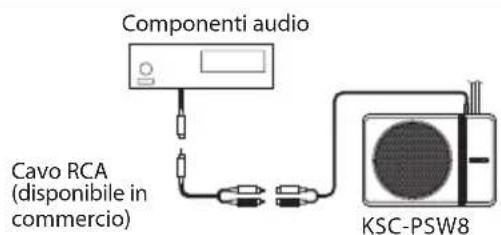

Quando l'uscita dei Componenti audio è una singola presa RCA, usare un cavo RCA che converta l'uscita nelle due prese RCA come migliorato sopra. L'uscita del subwoofer verrà dimezzata se non si utilizza il cavo di conversione.

Prima di fissare il diffusore in posizione, controllarne il suono.

Attenzione:

• Quando si apare un foro sotto il sedile, all'interno del bagagliaio o in un altre punto del veicolo, controllare che con vi sia alcun oggett pericoloso dall'altra parte, ad esempio il serbatoio di benzina, le tubazioni dei fremi o un fascio fili, e fare inoltre attenzione a non graffiare o danneggiare parti in vista.
• Installare in una posizione che non disturba la guida, l'ingresso o l'uscita dal veicolo ed i movimenti all'interno della cabina del veicolo.
  Fissare saldamente il prodotto in modo che non possa muoversi a causa di vibrazioni o urti durante la guida.

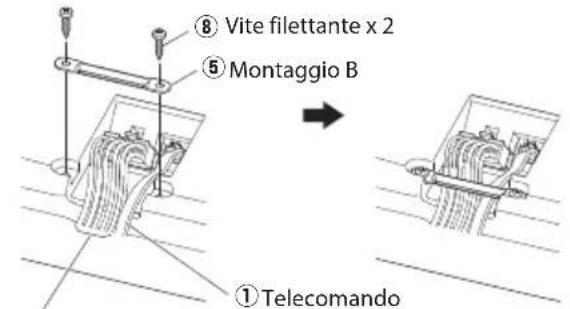

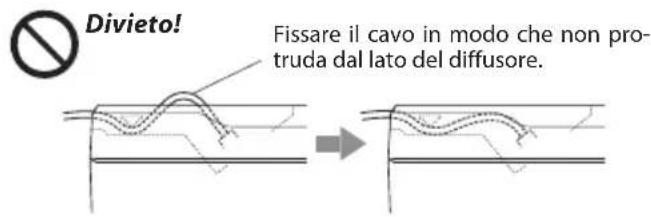

Fissaggio del cavo in posizione

② 10-Cavo di collegamento

1 Collegare il 10-cavo di collegamento ② ed il telecomando ① al diffusore.
Fissare i cavi del diffusore con il montaggio B ⑤ e fissarlo al suo posto con le viti filettanti ⑧

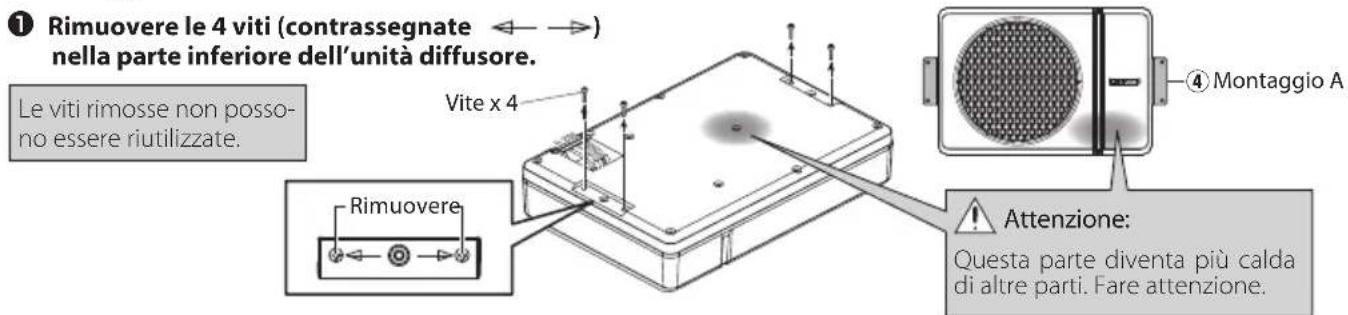

Fissaggio del subwoofer

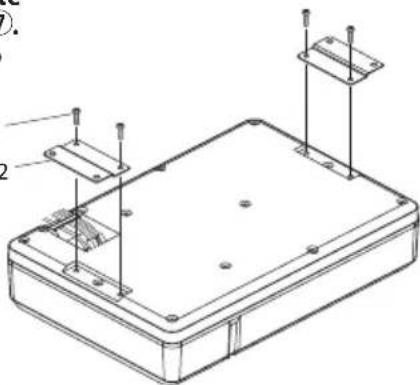

2 Attaccate i montaggio A 4 sull'unità altoparlante in modo ben saldo usinge le viti per macchina 7. Badare a che i cavi collegati non si frappongano fra il diffusore e i montaggio A 4.

Vite per macchina x 4

④ Montaggio A x 2

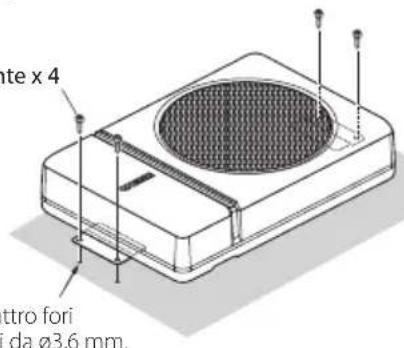

3 Praticare i fori pilota per le viti da 3,6mm nella parete metallica del veicolo ed applicare il diffusore al veicolo utilizzato le viti filettanti 6.

Vite filettanta × 4

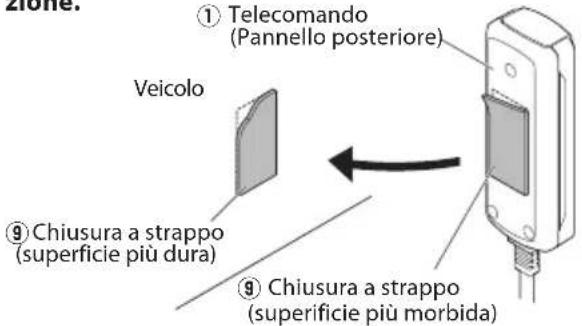

Installazione del telecomando

Installare l'unità di telecomando in dotazione sul veicolo facendo uso della chiusura a strappo in dotazione.

Attenzione:

Installare il telecomando in una posizione in cui non intralci la guida.

Evitare di installarlo in luoghi soggetti a luce solare diretta o aria calda dall'impianto di riscaldamento. In caso contrarrio il prodotto potrebbe degradare e si potrebbero averere rischi di fiamme.

Prima di applicare la chiusura a strappo, pulire bene la sua posizione di applicazione.

Sostituzione del fusibile

Sostituie il fusibile solo con uno dall'amperaggio specificato. Sostituie il fusibile solo con uno dall'amperaggio specificato.

Attenzione: Assicuratevi di sostuire il fusibile con uno dallo stesso amperaggio. Questo è un fusibile da 10A.

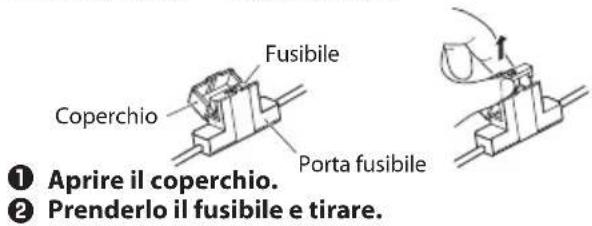

Rimozione Installazione

Fusibile di sosituzione 10 A

Installate il fusibile delicatamente nel porta fusibile e premetelo completenesso l'interno con il dito.

Chiudere il coperchio.

Funzionamento

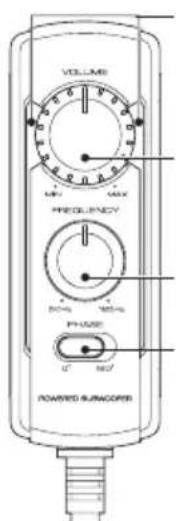

Nomenclatura (Telecomando)

Illuminazione

Quando si accende I'unità, si accende I'illuminazione.

Manopola VOLUME

(Manopola di controllo sensibilità in ingresso)

Manopola FREQUENCY

(Manopola di controllo frequenza di taglio)

Comando PHASE

(Selettore di fase)

Nota:

Una grande potenza di ingresso farà si che il circuito di protezione per questa unità sia azionato, riducendo il livello di uscita. In questo caso, portare il volume su "MIN" per un certo tempo, quindi alla fine quest'unità inizIERà automaticamente a funzionare nuovamente.

L'audioiene prodottoanche quando I'unitadi telecomando in dotazione non è collegata, ma in tal caso le operazioni descripte in questa sezione non sono possibili. In tal caso, il volume, la Frequenza di taglio e la fase vengono regolati sui valori predefiniti, con i quali la frequenza di taglio è di 125Hz e la fase 0^ (positiva).

Regolazione del suono

(Funzionamento telecomando)

Ruotare la manopola di controllo FREQUENCY per regolare la frequenza di taglio (le frequenze più alte di esta frequenza vengono tagliate).

Ruotare la manopola FREQUENCY per regolare il bilanciamento tra i bassi dei diffusori posteriori ed i bassi di questa unità come desiderato.

Regolare la fase delle basse frequenze.

Il tono delle basse frequenze potrebbe variare a seconda della posizione dell'unità, del suo orientamento o della freuenza di turn-over. Ciò più essere regolatoambiando la posizione del dato PHASE. Impostare quello dato su una delle due posizioni a seconda delle proprie preferenze. [0^] indica la fase normale e [180^] indica la fase inversa.

Ruotare la manopola di controllo VOLUME per regolare le basse frequenze sul livello desiderato.

Spesso, apparenti malfunzionamenti sono dovuti a un erre dell'utilizzatore. Prima di richiedere riparazioni, consultare le seguenti tabelle.

Problema Causa Rimedio
L'unità non si accende(l'illuminazione non si accende).	Un fusibile è saltato. Controllare che le polaritàeoplanti di alimentazione e degli altri cavi non siano in corto circuitto e se necessario sostituire il fusibile installato con un altre del giusto am-peraggio.Ricollegare i cavi correttamente consultando in proposito l'esempio di collegamento a pag 32, 33.	⊕e ⊙ del cavo di alimentazione e degli altri cavi non siano in corto circuitto e se necessario sostituire il fusibile installato con un altre del giusto am-peraggio.Ricollegare i cavi correttamente consultando in proposito l'esempio di collegamento a pag 32, 33.
	Il piedino di alimentazione giallo del cavo di collegamento a 10 piedini non è collegato.	Collegare il cavo correttamente consultando l'esempio a pag 32, 33.Applicare il cavo di messa a terra ad una sezione metallica del veicolo, e non ad una dipinta fissandolo fermamente con la vite.Inserire a fondo il connettore.Controllare i collegamenti di tutti i cavi e quindi collegare il cavo ⊙ della batteria.
	Il piedino di alimentazione blu/bianco del cavo di collegamento a 10 piedini non è collegato.
	Il piedino nero di messa a terra del cavo di collegamento a 10 piedini non è collegato.
	Il connettore a 10 piedini non è ben collega-to.
	Il cavo negativo ⊙ della batteria è scollega-to.	Controllare i collegamenti di tutti i cavi e quindi collegare il cavo ⊙ della batteria.
Nessun suono	L'attenuatore dei componenti audio è stato portato su On.	Disattivare l'attenuatore.
	Il comando VOLUME si trova sulla posizione di minimo.	Aumentare il volume portandolo ad un livello ottimale a pag 35.
	I cavi dei diffusori non sono collegati correttamente.	Collegare il cavo correttamente consultando l'esempio a pag 32.
	I terminali di collegamento non sono collegati correttamente.	Inserire i connettori o gli spinotti a fondo nei terminali.
Il suono è esile.	Il livello in ingressso è impostato troppo basso.	Ruotare la manopola di controllo VOLUME e impostare il livello in ingresso su un livello ottimale.
	I terminali di collegamento non sono collegati correttamente.	Collegare il cavo al terminale REMOTE.Controllare che il cavo RCA sia collegato correttamente.
	Una grande potenza di ingressso causa l'azi-onamento del circuito di protezione per questa unità.	Portare il volume a MIN per un ricerca tempo.
La qualità sonora è cattiva (il suono è distorto).	Il livello in ingresso è impostato troppo alto.	Ruotare la manopola di controllo VOLUME e impostare il livello in ingresso su un livello ottimale.
Il suono è innaturale.	I cavi dei diffusori sono collegati alla polarità⊕e ⊙ scorretta.	Collegare il cavo correttamente consultando l'esempio a pag 32, 33.Applicare il terminale di messa a terra ad una sezione metallica e non dipinta del telaio av-vitandone fermamente la vite.
	Il piedino nero di messa a terra del cavo di collegamento a 10 piedini non è collegato.
Il telecomando non fun-ziona.	Il cavo di telecomando è scollegato.	Collegare il cavo al terminale REMOTE.Inserire a fondo il connettore.
L'unità di telecomando in dotazione non si accende.

Specifiche

Design e caratteristiche tecniche soggetti a modifiche sera preavviso.

Uscita massima 250W

Risposta in frequenza 35 Hz - 150 Hz

Taglio della frequenza 50 Hz - 125 Hz

Fase. 0, 180

Sensibilità / impedenza di ingresso LINE IN 125 mV/22 kΩ

Alimentazione

CC 14,4 V (Tensione di alimentazione 11 V - 16 V)

Consumo di corrente 10 A

Sensibilità 81 dB

Dimensioni . Larghezza : 350 mm

Altezza:75mm

Profondita:240mm

Peso 4,5 kg
