BEDIENUNGSANLEITUNG KSCPSW8 KENWOOD

BEDIENUNGSCANLEITUNG

SUBWOOFER MET SPANNINGSCIRCUIT

GEBRUIKSAANWIJZING

SUBWOOFER CON AMPLIFICATORE E CASSA

ISTRUZIONI PER L'USO

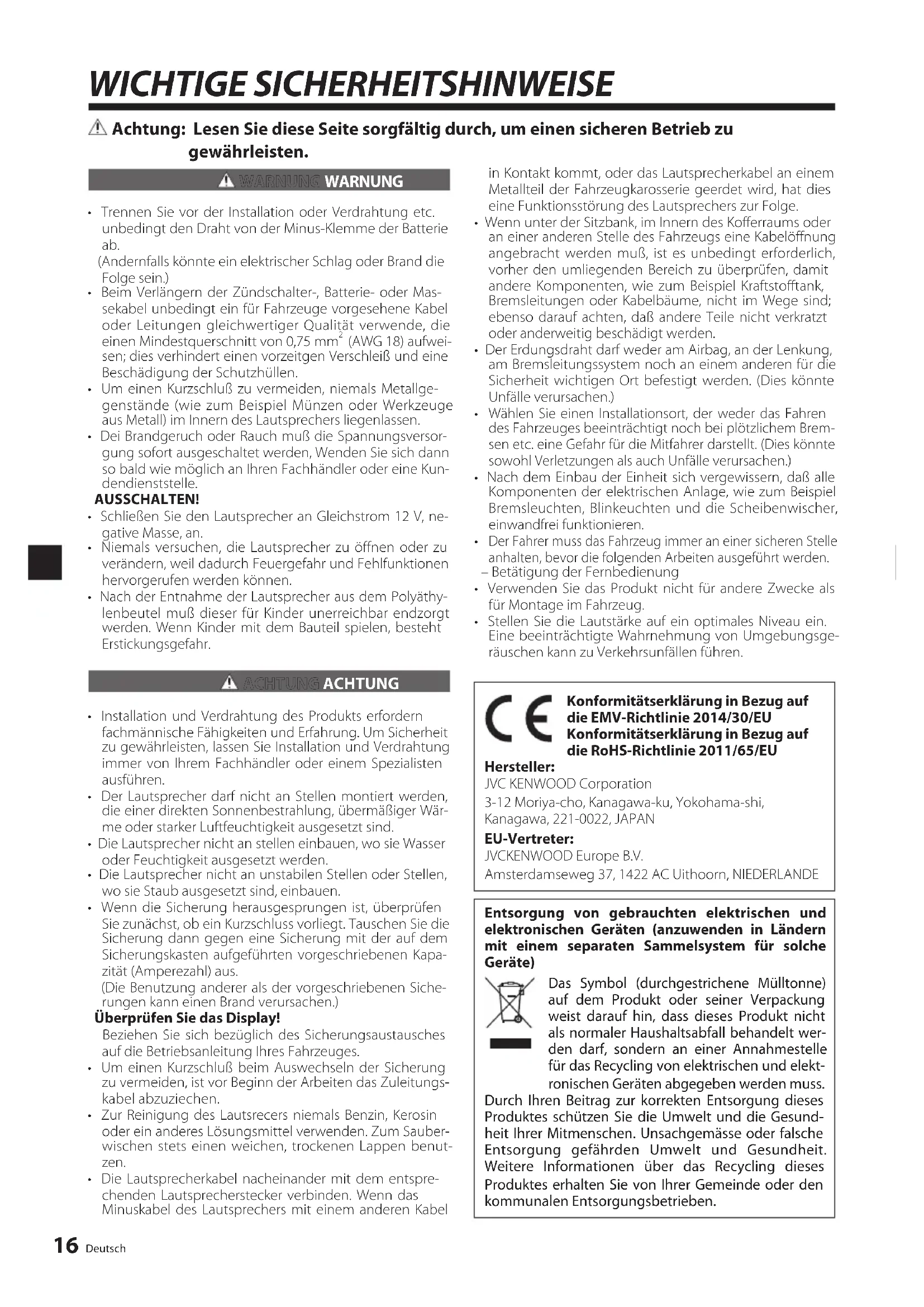

Achtung: Lesen Sie diese Seite sorgfältig durch, um einen sicheren Betrieb zu gewährleisten.

WARNING WARNING

• Trennen Sie vor der Installation oder Verdraughtung etc. unbedingt den Draht von der Minus-Klemme der Batterie ab.
  (Andernfalls konnte ein elektrischer Schlag oder Brand die Folge sein.)
• Beim Verlangern der Zündschalter-, Batterie- oder Massekabel unbedingt ein für Fahrzeuge vorgesehene Kabel oder Leitungen gleichwertiger Qualität verwende, die einen Mindestquerschnitt von 0,75 mm² (AWG 18) aufweisen; dies verhindert einen vorzeitigen Verschleib und eine Beschädigung der Schutzhüllen.
• Um einen Kurzschluß zu vermeiden, niemals Metallgegenstände (wie zum Beispiel Munzen oder Werkzeuge aus Metall) im Innern des Laufsprechers liegenlassen.
• Dei Brandgeruch oder Rauch muß die Spanningsversorgung sofort ausgeschelt werden, Wenden Sie sich dann so bald wie möglich an ihren Fachhändler oder eine Kundendienstelle.

AUSSCHALTEN!

SchlieBen Sie den Lautsprecher an Gleichstrom 12 V, negative Masse, an.
- Niemals versuchen, die Lautsprecher zu öffnen oder zu verändern, weil dadurch Feuerergefahr und Fehlfunktionen hervorgerufen werden können.
- Nach der Entnahme der Laufsprecher aus dem Polyathylenbeutel muß dieser für Kinder unerreichbar endzorgt werden. Wenn Kinder mit dem Bauteil speilen, besteht Erstickungsgefahr.

A CHTUNG ACHTUNG

• Installation und Verdraughtung des Produkts erfordern fachmännische Fähigkeiten und Erfahrung. Um Sicherheit zu gewährleisten, halten Sie Installation und Verdraughtung immer von ihrem Fachhändler oder einem Spezialisten ausführten.
• Der Laufsprecherarf nicht an Stellen montiert werden, die einer direkten Sonnenbestrahlung, übermaBiger Wärme oder starker Luftfeuchtigkeit ausgesetzt sind.
  Die Laufsprecher nicht an stellen einbauen, wo sie Wasser oder Feuchtigkeit ausgesetzt werden.
  Die Lautspricher nicht an unstabilen Stellen oder Stellen, wo sie Staub ausgesetzt sind, einbauen.
• Wenn die Sicherung Herausgesprungen ist, überprüfen Sie zunachst, ob ein Kurzschluss vorliegt. Tauschen Sie die Sicherung dann gegen eine Sicherung mit der auf dem Sicherungskosten aufgeführten vorgeschriebenen Kapazität (Amperezahl) aus.

(Die Benutzung anderer als der vorgeschriebenen Sicherungen kann einen Brand verursachen.)

Überprüfen Sie das Display!

Beziehen Sie sich bezüglich des Sicherungsaustausches auf die Betriebsanleitung Ihres Fahrzeuges.

• Um einen Kurzschluß beim Auswechseln der Sicherung zu vermeiden, ist vor Beginn der Arbeiten das Zuleitungs-kabel abzuziechen.
• Zur Reinigung des Laufsrecers niemals Benzin, Kerosin oder ein anderes Lösungsmittel verwenden. Zum Sauberwischen stets einen weichen, trockenen Lappen benutzen.
  Die Lautspracherkabel nacheinander mit dem entsprechenden Lautspracherstecker verbinden. Wenn das Minuskabel des Lautsprachers mit einem anderen Kabel

in Kontakt kommt, oder das Lautsprecherkabel an einem Metalteil der Fahrzeugkarosserie geerdet wird, hat diese eine Funktionstörung des Lautsprechers zur Folge.

• Wenn unter der Sitzbank, im Innern des Kofferraums oder an einer anderen Stelle des Fahrzeugs eine Kabelöffnung angebracht werden muß, ist es unbedingt erforderlich, vorher den umliegenden Bereich zu überprüfen, damit andere Komponenten, wie zum Beispiel Kraftstofftank, Bremsleitungen oder Kabelbäume, nicht im Wege sind;ebinso darauf auf achten, daß andere Teile nicht verkratzt oder anderweitig beschädigt werden.
• Der Erdungsdrahtarf weder am Airbag, an der Lenkung, am Bremsleitungssystem noch an einem anderen für die Sicherheit wichtigen Ort befestigt werden. (Dies konnte Unfälle verursachen.)
• Wahlen Sie einen Installationsort, der weder das Fahren des Fahrzeuges beeinträchtigt noch bei plottlichem Bremsen etc. eine Gefahr für die Mitfahrer darstellt. (Dies konnte sowohl Verletzungen als auch Unfälle verursachen.)
• Nach dem Einbau der Einheit sich vergewissern, daß alle Komponenten der elektrischen Anlage, wie zum Beispiel Bremsleuchten, Blinkeuchten und die Scheibenwischer, einwandfrei funktionieren.

• Der Fahrer muss das Fahrzeug immer an einer sicheren Stelle anhalten, bevor die folgenden Arbeitsenausgefuhrt werden.

• Betätigung der Fernbedienung

• Verwenden Sie das Produkt nicht für andere Zwecke als für Montage im Fahrzeug.

• Stellen Sie die Lautstärke auf ein optimales Niveau ein. Eine beeinträchtigte Wahrnehmung von Umgebungsgeräussen kann zu Verkehrsunfällen führen.

Konformitätserklarung in Bezug auf die EMV-Richtlinie 2014/30/EU Konformitätserklarung in Bezug auf die RoHS-Richtlinie 2011/65/EU

Hersteller:

JVC KENWOOD Corporation

3-12 Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

EU-Vertreter:

JVCKENWOOD Europe B.V.

Entsorgung von bebrauchten elektrischen und elektronischen Geräten (anzuwenden in Ländern mit einem separaten Sammelsystem für solche Geräte)

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkt nicht als normaler Haushaltsabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.

Durch ihren Beitrag zur korrekten Entsorgung theses Produktes schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Unsachgemasse oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling theses Produktes erhalten Sie von ihrer Gemeinde oder den kommunalen Entsorgungsbetrieben.

Nr.	Bezeichnung der Teile Außenform Menge Nr.	Bezeichnung	der	Teile Außenform Menge
1	Fernbedienungsgeber (5 m)		1	6	Blechschaube (ø 5 × 16 mm)		4
2	10-pin-Steckverbin-dungskabel (5 m)		1	7	Maschinenschraube (M4 × 16 mm)		4
3	Lautsprecherkabel (4,3 m)		1	8	Blechschaube (ø 3 × 10 mm)		2
4	Halterung A 2			9	Klettenbandbefestiger (Doppelseitiges Klebe-band/Für Fernbedie-nungsgeber)		1
5	Halterung B 1

Anschlüsse

Achtung:

Vor der Verdrahtung entfern Sie das Kabel von der Minusklemme der Batterie. Nach dem Fertigstellen der Verdrahtung prufen Sie die korrekte Verdrahtung erneut. Nach dem Prufen schlieben Sie das Kabel von der Minusklemme der Batterie an.

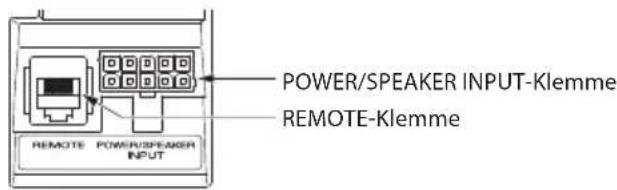

■ Klemmen am Subwoofer

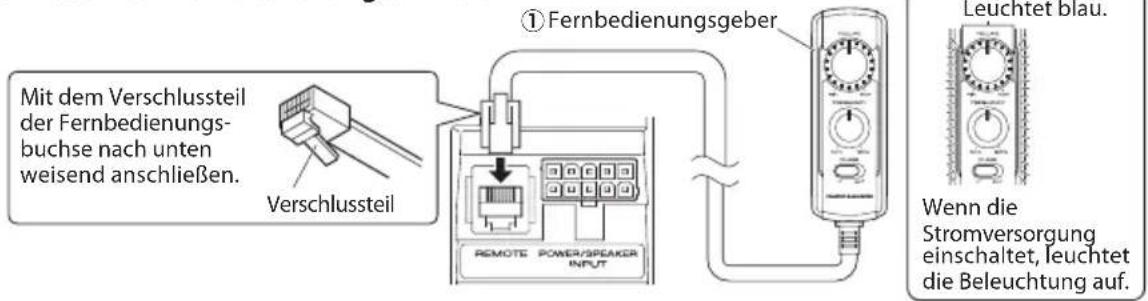

Anschlieben der Fernbedienungseinheit

Hinweise:

• Schlieben Sie immer die mitgelieferte Fernbedienungseinheit an.
• Wenn das Kabel nicht richtig angeschlossen ist, leuchtet die Beleuchtung an der Fernbedienungseinheit nicht auf.
• Setzen Sie nicht den Stecker von der Fernbedienung umgekehrt oder gewaltsam ein. Andernfalls besteht die Gefahr von Fehlfunktionen.

Lautsprechereingangsanschluss

Schlieben Sie den Subwoofer an den Ausgangskabeln der Audio-Komponenten fur die vorderen oder hinteren Lautsprecher an.

Hinweise:

• Lesen Sie die Bedienungsanleitung für die angeschlossenen Komponenten wie die Audio-Komponenten ebenso wie die Bedienungsanleitung.
• Bei einem mit einem Computer ausgestatteten Fahrzeug kann beim Abtrennen des -Anschlusses der Batterie der Speicher gelöscht werden oder ein Fehler im elektrischen System des Fahrzeugs auftreten. Wenden Sie sich für weitere Informationen an ihren Handler.
• Wenn die Audio-Komponenten ein DSP enthalt, erhnen Sie keinen Anschluss am hinteren Ausgang her, da der Niederfrequenz-Reproduktionseffekt durch den DSP-Effekt gedampft werden kann.

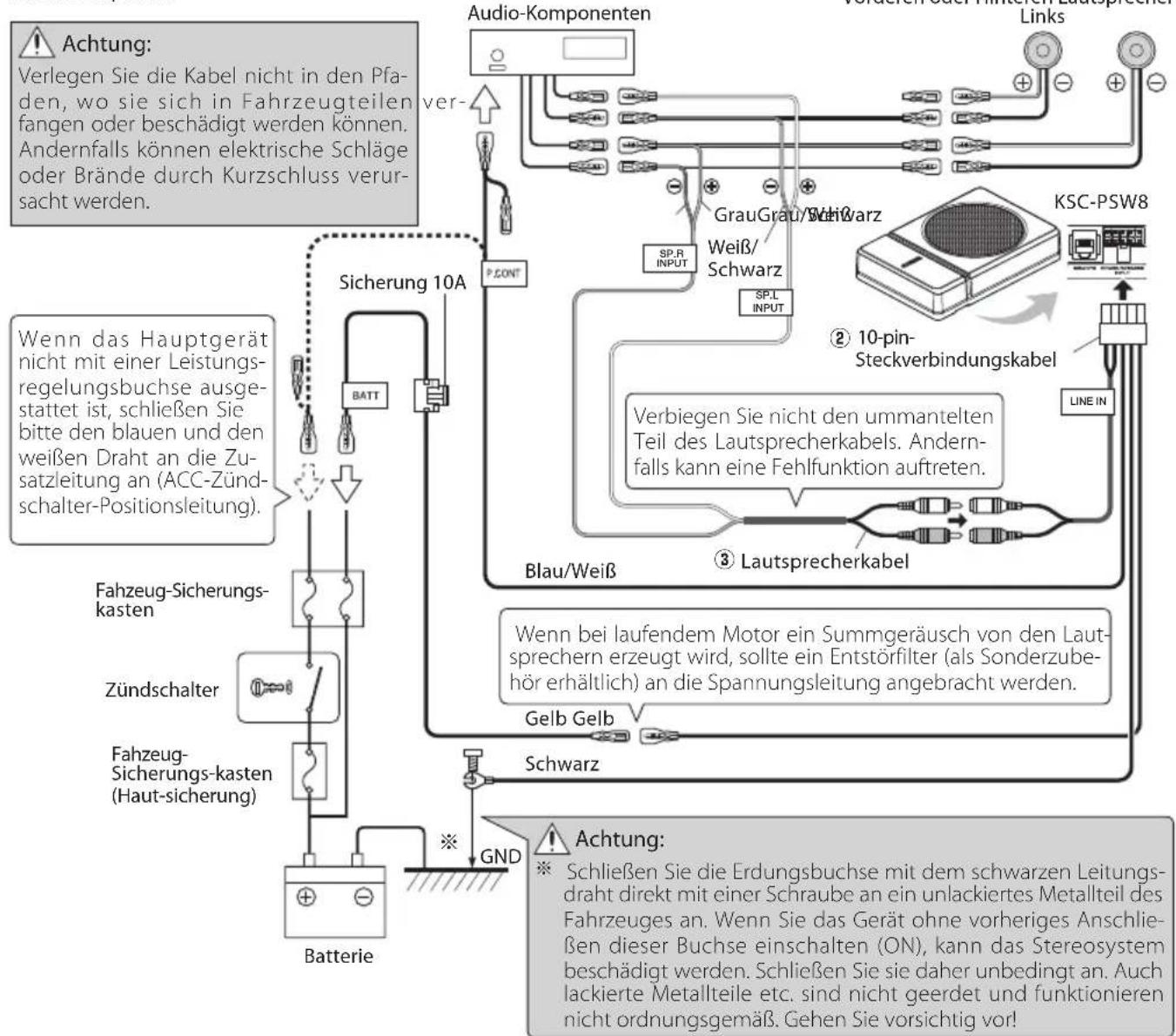

■ Beispiel

Im Folgenden wird ein typischer Anschluss für effektiven Autostereo-Genuss gezeigt. Schlieben Sie Ihr System unter Bezugnahme auf das Beispiel an. Vorderen oder Hinteren Laufsprecher

RCA-Eingangsanschluss

Schlieben Sie den Subwoofer an den Subwoofer-Ausgang (ohne Fader) oder die RCA-Buchsen für die vorderen Ausgänge der Audio-Komponenten an.

Hinweise:

• Lesen Sie die Bedienungsanleitung für die angeschlossenen Komponenten wie die Audio-Komponenten ebenso wie die Bedienungsanleitung.
• Bei einem mit einem Computer ausgestatteten Fahrzeug kann beim Abtrennen des -Anschlusses der Batterie der Speicher gelöscht werden oder ein Fehler im elektrischen System des Fahrzeugs auftreten. Wenden Sie sich für weitere Informationen an ihren Handlcr.
  -ittekaufenSieeinseparatimFachhandelerhaltlichesRCA-Kabel.
• Wenn die Mittengerät einen DSP enthalt, schlieben Sie den Subwoofer an den Subwoofer-Ausgang (ohne Fader) oder die RCA-Buchsen für den vorderen Ausgang an. Schlieben Sie nicht die RCA-Buchsen für den hinteren Ausgang an, da die Niederfrequenzwiedergabe durch den DSP-Effekt gedampft sein kann.

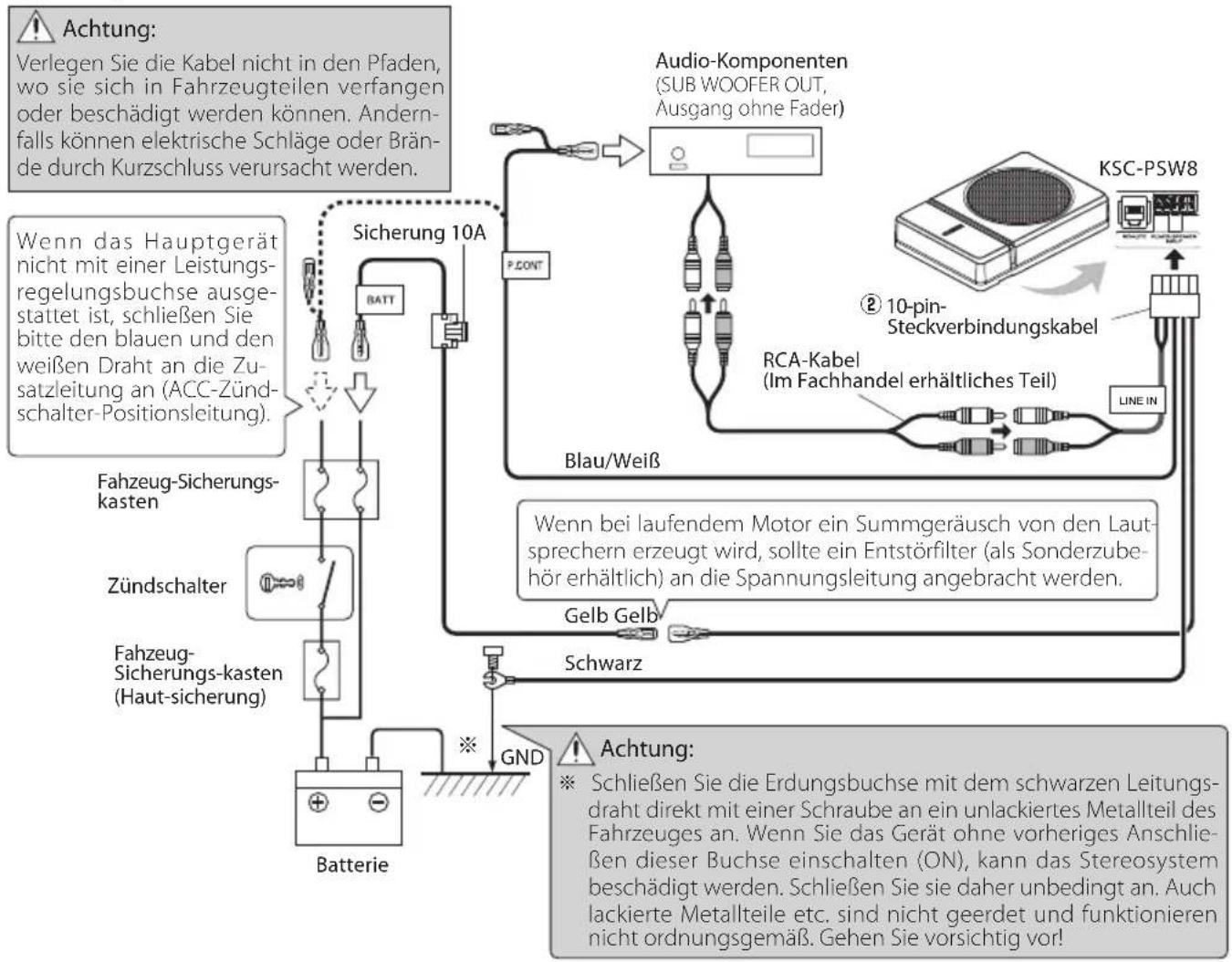

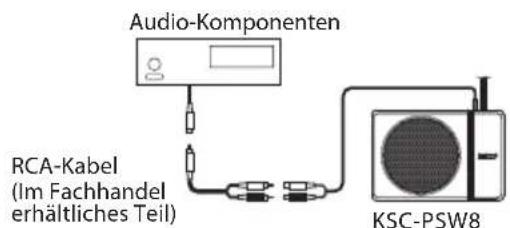

■ Beispiel

Im Folgenden wird ein typischer Anschluss für effektiven Autostereo-Genuss gezeigt. Schlieben Sie Ihr System unter Bezugnahme auf das Beispiel an.

Wenn die Audio-Komponenten eine einzeln RCA-Buchse ist, verwenden Sie ein RCA-Kabel, das den Ausgang in zwei RCA-Buchsen umwandelt, wie oben gezeigt. Der Subwoofer-Ausgang wird halbiert, wenn das Konverterkabel nicht verwendet wird.

Vor dem Einbau des Laufsprechers sollte der Klang mit einem provisorischen Anschluß überprüft werden.

Achtung:

• Wenn unter der Sitzbank, im Innern des Kofferraums oder an einer anderen Stelle des Fahrzeugs eine Kabelöffnung angebracht werden muß, ist es unbedingt erforderlich, vorher den umliegenden Bereich zu überprüfen, damit andere Komponenten, wie zum Beispiel Kraftstofftank, Bremsleitungen oder Kabelbäume, nicht im Wege sind; ebenso darauf auf achten, daß andere Teile nicht verkratzt oder anderweitig beschädigt werden.
• Nehmen Sie den Einbau so vor, dass die eingebauten Komponenten nicht beim Fahren, Ein- oder Aussteigen oder Bewegen innerhalb der Fahrgastzelle storen.
  Befestigen Sie das Produkt so, dass es nicht durch Vibrationen oder Erschutterungen beim Fahren bewegt wird.

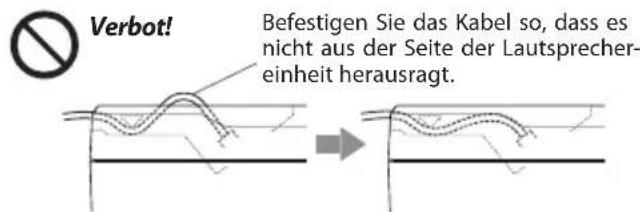

Das Kabel an der richtigen Stelle anbringen

10-pin-Steckverbindungskabel

10-poligen Steckverbindungskabel ② und Fernbedienungsgeber ① an der Laatsprechereinheit anschlieben.

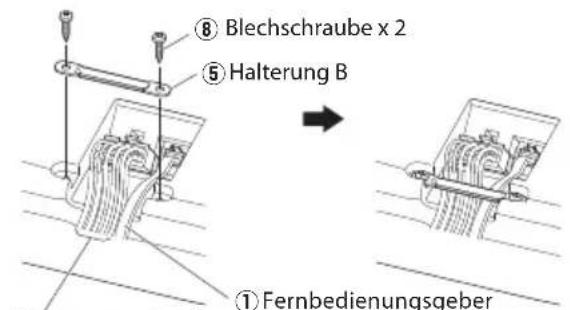

Die Kabel am Lautsprecher mit der Halterung B anbringen und mit den Blechschrauben ⑧ befestigen.

Entfernte Schrauben konnen nicht wiederverwendet werden.

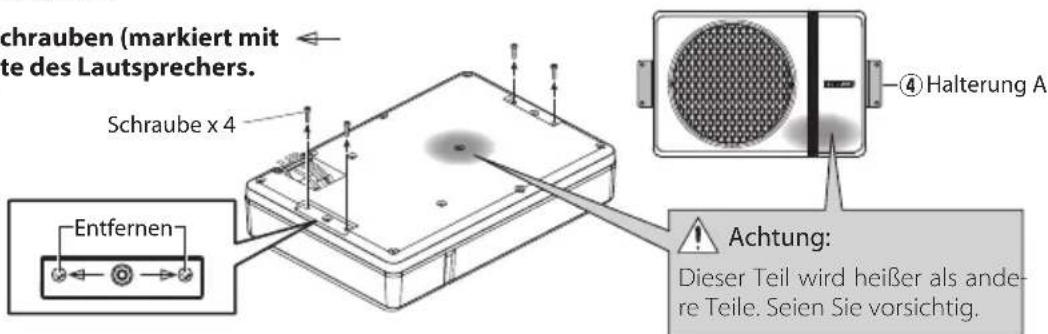

Befestigendes Subwooofers

Entfernen Sie die 4 Schrauben (markiert mit ) an der Unterseite des Laufsprechers.

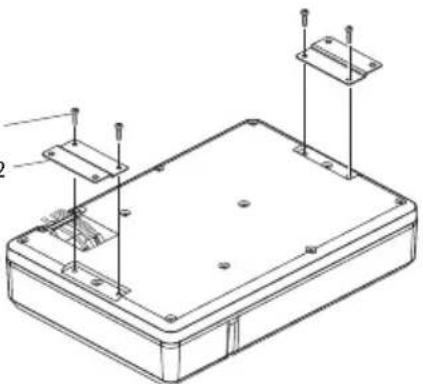

Befestigen Sie die Halterungen A 4 unter Verwendung der Maschinenschrauben sorgfältig an der Laufsprechereinheit. Darauf achten, nicht die angeschlossenen Kabel zwischen Laufsprechereinheit und Halterungen A 4 einzuklemen.

⑦ Maschinenschraube x 4

④ Halterung A x 2

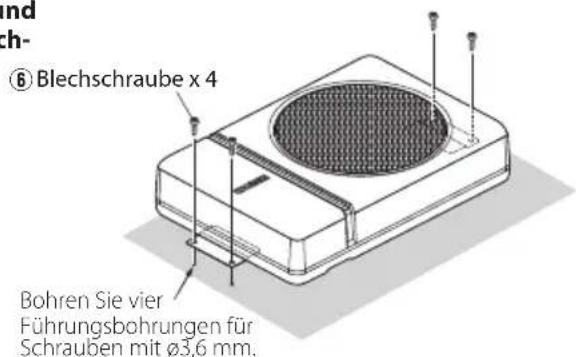

Bohren Sie die Führungsbohrungen für die 3,6-mm-Schrauben am Blechtel des Fahrzeugs und bringen die Laufsprechereinheit mit den Blechschrauben an.

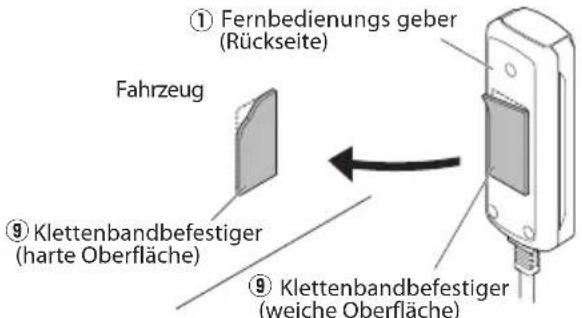

Anbringenden der Fernbedienungseinheit

Installieren Sie die Fernbedienungseinheit im Fahrzeug mit dem mitgelieferten Klettenbandbefestiger.

Achtung:

Die Fernbedienungseinheit so montieren, daß sie beim Fahren keine Behinderung darstellt. Die Fernbedienungseinheit nicht an einer Stelle anbringen, an der sie einer direkten Sonnenbestrahlung oder Warmluft von einer Heizungsdüse ausgesetzt ist. Andern falls kann das Produkt beeinträchtigt werden und eine Brandgefahr verursacht werden. Entfern den Sie Schmutz von der Einbauposition vor dem Anbringen des doppelseitigen Klettenbandbefestigers.

Austausch der Sicherung

Tauschen Sie die Sicherung gegen eine Sicherung mit der angegebenen Kapazitat aus.

Achtung: Tauschen Sie die Sicherung ausschließlich gegen eine Sicherung mit derselben auf der Sicherung aufgeführten Kapazität (Amperezahl) aus. Benutzen Sie eine Sicherung des Typs 10A.

■ Herausnehmen

Die Abdeckung öffnen
Mit den Händen herausziehen.

Bedienung

Einsetzen

sicherung

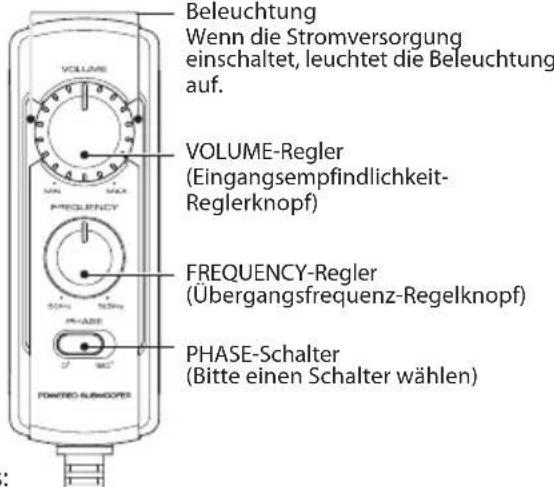

Bezeichnung der einzelnen Teile (Fernbedienungsgeber)

Ein starker Stromeingang lost die Schutzschaltung des Gerats aus, wodurch der Ausgabepegel gesenkt wird. Drehen Sie in thisem Fall die Lautstärke für eine Weile auf MIN und das Gerät wird nach einiger Zeit wieder normal Funktionieren.

Der Ton wird auch ausgegeben, wenn die Fernbedienungseinheit nicht angeschlossen ist, aber die in thisem Abschnitt beschrieben Bedienungen stehen nicht zur Verfügung. In thisem Fall werden die Lautstarke, die Übergangsfrequency und die Phase auf die vorgegebenen Standardeinstellungen gestellt, bei denen die Übergangsfrequency 125 Hz und die Phase 0^ (positiv) ist.

Austausch-sicherung 10 A

1 Setzen Sie die Sicherung vorsichtig in den Sicherungshalter ein und drucken Sie sie soweit wie möglich hinein.
Die Abdeckung schlieben.

Einstellen des Klangs

(Bedienung über Fernbedienungseinheit)

Drehen Sie den FREQUENCY-Reglerknopf zum Einstellen der Übergangsfrequency (höhere Frequzen als diese werden abgeschritten).

Die Balance zwischen den Tiefen von den Hecklautsprechemn und den Tiefen von thisem Gerat mit dem FREQUENCY-Regler nach Wunsch einstellen.

Die Phase der tiefen Frenzen einstellen.

Der Klang der tiefen Frenquenken kann sich abhängig von der Position des Gerätes, seiner Ausrichtung oder der Übergangs-frequenz verändern. Dies kann durch Veränderung der Position des PHASE-Schalters eingestellt werden. Diese Schalter auf die Position einstellen, die dem persönlichen Geschmack entspricht. [0^] zeigt die normale Phase an, und [180^] bedeutet die umgekehrte Phase.

Drehen Sie den VOLUME-Reglerknopf, um die niedrigen Frenzen auf den gewünschten Pegel einzustellen.

Zum Senken der Lautstärke

Zum Erhöhen der Lautstärke

Was wie eine Fehlfunktion des Gerätes erscheint, kann möglicherweise auf einen Bedienungsfehler Rückzuführn sein. Bevor Sie das Gerät zur Wartung einreichen, prüfen Sieitte anhand dieser Tabelle, ob sich das Problem vielseicht ganzi leicht beheben laft.

Störung Ursache	Abhilfemaßnahme
Stromversorgung laßt sich nicht einschalten (Beleuchting leuchtet nicht).	Die Sicherung ist durchgebrannt. Die	⊕/Θ -Polarität des Netzkabels überprüften und sich vergewisern, daß die Adern nicht kurzgeschlossen sind; danach eine Sicherung mit dem korrekten Widerswert einsetzen.Die Kabel korrekt anschließen und sich damit auf das Anschlußbeispiel (auf Seite 18, 19) beziehen.
	Der Stromversorgungsstift (gelb) des 10-pin-Steckverbindungskabel ist nicht angeschlossen.	Das Kabel korrekt anschließen und sich damit auf das Anschlußbeispiel (auf Seite 18, 19) beziehen.Die Masseklemme an einem Metallteil des Fahrzeugs (keine lackierte Fläche) anbringen und gut festziehen.Den Stecker bis zum Anschlag einschieben.Alle Kabel auf korrekten Anschluß überprüften, dann das Minuskabel Θ an der Batterie anschließlich.
	Der Steuerstift (blau/weiß) des 10-pin-Steck-verbindungskabel ist nicht angeschlossen.
	Der Erdungsstift (schwarz) des 10-pin-Steck-verbindungskabel ist nicht angeschlossen.
	Der 10-pin-Stecker ist nicht fest eingechoben.
	Das Minuskabel Θ der Fahrzeugbatterie ist nicht angeschlossen.	Alle Kabel auf korrekten Anschluß überprüften, dann das Minuskabel Θ an der Batterie anschließlich.
Kein Ton	Der Dämpfungsgregler der mittleren Einheit ist nicht auf ON gestellt.	Den Dämpfungsgregler auf OFF stellen.
	Der VOLUME-Regler ist auf die MIN-Position gestellt.	Die Lautstärke auf den optimalen Wert erhöhen. (auf Seite 21).
	Die Lautsprecherkabel sind inkorrekt ange-chosen.	Das Kabel korrekt anschließen und sich damit auf das Anschlußbeispiel (auf Seite 18) beziehen.
	Die Klemmen der Verbindung sind inkorrekt angeschlossen.	Die Stecker bzw. Anschlußbuchsen bis zum Anschlag auf die Klemmen aufschieben.
Der Klang ist kein.	Der Eingangsgspel ist niedrig eingestellt.	Drehen Sie den VOLUME-Reglerknopf, und stelen Sie den Eingangsgspel auf einen optimalen Pegel ein.
	Die Klemmen der Verbindung sind inkorrekt angeschlossen.	Steen Sie das Kabel in die REMOTE-Klemme.Prüfen Sie, ob das RCA-Kabel richtig angeschlossen ist.
	Ein starker Stromeingang besteht die Schutzschal-tung des Geräts aus.	Drehen Sie die Lautstärke für eine Weile auf MIN.
Schlechte Klangquali-tät (verzerrt).	Der Eingangsgspel ist hoch eingestellt.	Drehen Sie den VOLUME-Reglerknopf, und stelen Sie den Eingangsgspel auf einen optimalen Pegel ein.
Unnatürlicher Klang	Die Lautspracherkabel wurden mit umge-kehrter Polarität angeschlossen (Plusseite:⊕; Minusseite:Θ)	Das Kabel korrekt anschließen und sich damit auf das Anschlußbeispiel (auf Seite 18, 19) beziehen.Die Masseklemme an einem Metallteil des Fahrzeugs (keine lackierte Fläche) anbringen und gut festziehen.
	Schlechter Kontakt am Erdungsstift (schwarz) des 10-pin-Steckverbindungskabel.
Die Fernbedienung Funktioniert nicht.	Die Anschlußklemmen wurden inkorrekt ange-schlossen.	Steen Sie das Kabel in die REMOTE-Klemme.Den Stecker bis zum Anschlag einschieben.
Die Beleuchtungen an der Fernbedienungs-einheit leuchten nicht auf.

Technische Daten

Änderungen der Konstruktion und technischen Daten ohne Vorankündigung möglich.

Max. Ausgangsleistung 250 W

Übertragungsbereich 35 Hz - 150 Hz

Abschnittfrequenz 50 Hz - 125 Hz

Phase 0,180

Eingangsempfindlichkeit / Impedanz LINE IN 125 mV/22 kΩ

Leistung 14,4 V Gleichstrom

(Betriebsspannung 11 V - 16 V)

Stromverbrauch 10A

Empfindlichkeit 81 dB

Abmessungen .Briere:350mm

Höhe: 75 mm

Tiefe:240mm

Gewicht 4,5 kg
