BEDIENUNGSANLEITUNG SW38HT KENWOOD

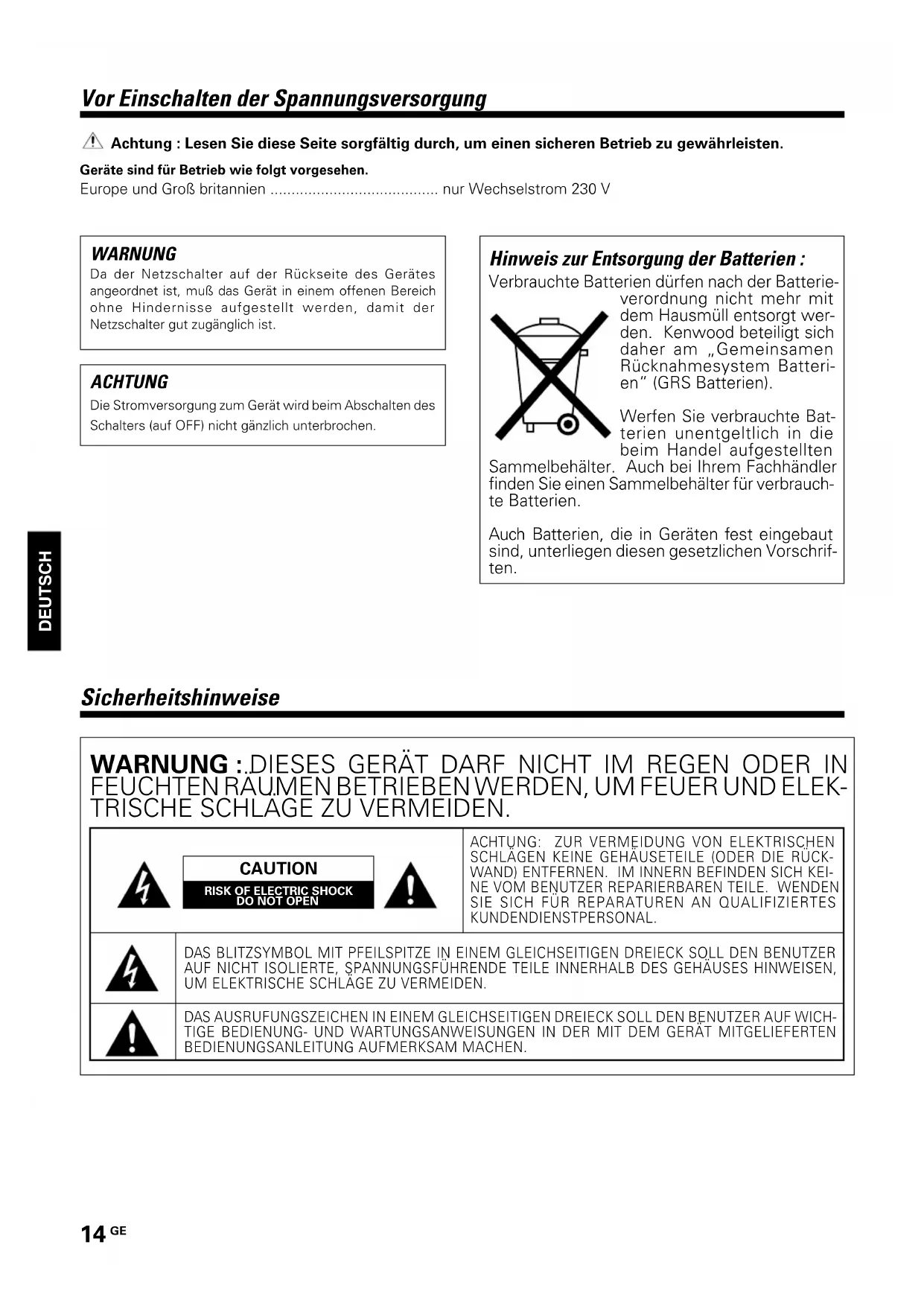

SW-38HT 1221/14-19/GE Vor Einschalten der Spannungsversorgung Achtung : Lesen Sie diese Seite sorgfältig durch, um einen sicheren Betrieb zu gewährleisten.Geräte sind für Betrieb wie folgt vorgesehen.Europe und Groß britannien ........................................ nur Wechselstrom 230 V Sicherheitshinweise DAS AUSRUFUNGSZEICHEN IN EINEM GLEICHSEITIGEN DREIECK SOLL DEN BENUTZER AUF WICH-TIGE BEDIENUNG- UND WARTUNGSANWEISUNGEN IN DER MIT DEM GERÄT MITGELIEFERTENBEDIENUNGSANLEITUNG AUFMERKSAM MACHEN.DAS BLITZSYMBOL MIT PFEILSPITZE IN EINEM GLEICHSEITIGEN DREIECK SOLL DEN BENUTZERAUF NICHT ISOLIERTE, SPANNUNGSFÜHRENDE TEILE INNERHALB DES GEHÄUSES HINWEISEN,UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN.ACHTUNG: ZUR VERMEIDUNG VON ELEKTRISCHENSCHLÄGEN KEINE GEHÄUSETEILE (ODER DIE RÜCK-WAND) ENTFERNEN. IM INNERN BEFINDEN SICH KEI-NE VOM BENUTZER REPARIERBAREN TEILE. WENDENSIE SICH FÜR REPARATUREN AN QUALIFIZIERTESKUNDENDIENSTPERSONAL. WARNUNG : DIESES GERÄT DARF NICHT IM REGEN ODER IN FEUCHTEN RÄUMEN BETRIEBEN WERDEN, UM FEUER UND ELEK- TRISCHE SCHLÄGE ZU VERMEIDEN.

CAUTIONRISK OF ELECTRIC SHOCKDO NOT OPEN

Hinweis zur Entsorgung der Batterien : Verbrauchte Batterien dürfen nach der Batterie-verordnung nicht mehr mitdem Hausmüll entsorgt wer-den. Kenwood beteiligt sichdaher am „GemeinsamenRücknahmesystem Batteri-en“ (GRS Batterien).Werfen Sie verbrauchte Bat-terien unentgeltlich in diebeim Handel aufgestelltenSammelbehälter. Auch bei Ihrem Fachhändlerfinden Sie einen Sammelbehälter für verbrauch-te Batterien. Auch Batterien, die in Geräten fest eingebaut sind, unterliegen diesen gesetzlichen Vorschrif- ten. WARNUNG Da der Netzschalter auf der Rückseite des Gerätesangeordnet ist, muß das Gerät in einem offenen Bereichohne Hindernisse aufgestellt werden, damit derNetzschalter gut zugänglich ist. ACHTUNG Die Stromversorgung zum Gerät wird beim Abschalten desSchalters (auf OFF) nicht gänzlich unterbrochen.DEUTSCH

• SW-38HT 1221/14-19/GE Einleitung Wir danken lhnen für den Kauf dieses Lautsprechers der einen wichtigen Teil lhres Hi-Fi-Systems darstellt. KENWOOD ist davon überzeugt, daß lhnen dieser Lautsprecher über lange Jahre einen sehr zufriedenstellenden Hörgenuß bieten wird. Bitte lesen Sie diese Anleitung sorgfältig durch. Sie hilft lhnen dabei, die vorgesehenen optimalen Leistungswerte des Lautsprechers zu erreichen. Seriennummer Tragen Sie die Seriennummer, die sich an der Rückseite des Gerätes befindet, in die Garantiekarte und unten ein. Geben Sie das Modell und die Seriennummer immer an, wenn Sie sich für Rückfragen oder Reparaturen an Ihren Fachhändler wenden.SW-38HT Seriennummer Auspacken Packen Sie das Gerät vorsichtig aus und achten Sie darauf, daß keine Zubehörteile im Karton verbleiben. Untersuchen Sie das Gerät auf mögliche Transportschäden. Ist das Gerät beschädigt oder funktioniert nicht einwandfrei, wenden Sie sich sofort an den Händler, bei dim es gekauft wurde. Falls Sie das Gerät auf dem Versandwege bezogen haben, wenden Sie sich sofort an die Transportfirma. Nur der eigentliche Empfänger ist berechtigt, einen Schadenersatzanspruch gegenüber dem Transporteur geltend zu machen. Wir empfehlen, den Karton und die Verpackungsmaterialien für einen möglichen Transport des Gerätes in der Zukunft aufzubewahren. Bitte heben Sie diese Bedienungsanleitung für zukünftiges Nachschlagen gut auf. Zubehör Penstekker-snoer (1) Inhalt Achtung : Lesen Sie diefolgendent, min markierten Seiten sorgfältig durch. Vor Einschalten der Spannungsversorgung p. 14
• Sicherheitshinweise p. 14
• Einleitung p. 15
• WICHTIGE SICHERHEITSHINWEISE p. 16
• Aufstellung p. 17
• Anschlüsse p. 17
• Bedienelemente und Anzeigen p. 18
• Technische Daten DEUTSCH p. 18

SW-38HT 1221/14-19/GE Befolgen Sie alle Warnhinweise am Gerät und in der Bedienungsanleitung. Befolgen Sie alle Sicherheits- und Bedienungsanweisungen. Diese Sicherheits- und Bedienungsanweisungen sollten für zukünftiges Nachschlagen gut aufgehoben werden.

1. Spannungsversorgung – Das Gerät darf nur an die

Netzspannung angeschlossen werden, die in der Bedienungsanleitung oder am Gerät angegeben ist. Wenn Sie sich über die Art der Spannungsversorgung in Ihrer Wohnung nicht sicher sind, wenden Sie sich an Ihren Fachhändler oder an das örtliche Energieversorgungsunternehmen. Für Geräte, die mit Batterien oder anderen Spannungsquellen betrieben werden, siehe die Bedienungsanleitung.

2. Netzkabel – Netzkabel müssen so geführt werden, daß

sie keine Stolpergefahr bilden und daß keine Beschädigung durch andere Gegenstände hervorgerufen werden kann. Insbesondere ist Vorsicht an Steckern, Steckdosen sowie dem Austritt des Netzkabels aus dem Gerät geboten.

3. Ventilation – Im Gehäuse des Gerätes sind

Ventilationsöffnungen vorhanden, um einen zuverlässigen Betrieb des Gerätes zu gewährleisten und um es vor Überhitzung zu schützen. Diese Öffnungen dürfen niemals blockiert oder abgedeckt werden. Niemals Schallplatten, Tücher usw. auf das Gerät legen. Das Gerät muß mindestens 10 cm von Wänden entfernt arfgestellt werden. Das Gerät nicht auf einem Bett, Sofa, Teppich oder ähnlichen Unterlagen, wo die Ventilationsöffnungen blockiert werden können, verwenden. Dieses Gerät darf nur dann in ein Bücherregal, ein Rack oder dergleichen eingebaut werden, wenn für eine ausreichende Ventilation gesorgt ist und die Anweisungen des Herstellers eingehalten werden.

4. Wasser und Feuchtigkeit – Das Gerät darf niemals

Wassertropfen oder Wasserspritzern ausgesetzt werden – wie sie zum Beispiel in der Nähe einer Badewanne, eines Waschbeckens, einer Küchenspüle, einer Waschmaschine, einem feuchten Raum oder eines Schwimmbeckens auftreten. Stellen Sie niemals mit Flüssigkeiten gefüllte Behälter, wie z.B. Blumenvasen, auf das Gerät.

5. Temperatur – Bei sehr niedrigen Temperaturen oder unter

dem Gefrierpunkt arbeitet das Gerät eventuell nicht einwandfrei. Die ideale Umgebungstemperatur liegt bei über +5°C.

6. Wärme – Das Gerät darf nicht in der Nähe von

Wärmequellen wie Heizgebläse, Heizung, Öfen oder anderen Geräten, die Wärme erzeugen (einschließlich Verstärker), aufgestellt werden. Stellen Sie niemals Objekte mit offenen Flammen, wie Kerzen oder Laternen, auf oder in die Nähe des Gerätes.

7. Elektrische Schläge – Wenn Metallgegenstände, z. B.

Haarnadeln oder Nadeln, in das Gerät eindringen, können gefährliche elektrische Kurzschlüsse verursacht werden. In Familien mit Kindern muß darauf geachtet werden, daß die Kinder keine Gegenstände, vor allem solche aus Metall, in das Gerät stecken.

8. Öffnen des Gehäuses – Niemals das Gehäuse öffnen. Bei

Berührung der Teile im Innern besteht die Gefahr eines elektrischen Schlages.

9. Reinigung – Vor dem Reinigen des Gerätes den

Netzstecker ziehen. Zum Reinigen des Gehäuses keine flüchtigen Lösungsmittel wie Alkohol, Farbverdünner, Benzin usw. verwenden. Ein sauberes, trockenes Tuch genügt.

10. Gewitter – Zum Schutz des Gerätes bei einem Gewitter,

oder wenn es über längere Zeit nicht beaufsichtigt und benutzt wird, sollte der Netzstecker gezogen und die Antenne oder das WICHTIGE SICHERHEITSHINWEISE Achtung : Lesen Sie diese Seite sorgfältig durch, um einen sicheren Betrieb zu gewährleisten. Kabelsystem abgetrennt werden. Dies verhindert Schäden am Gerät aufgrund von Blitzschlag und Spannungsstößen im Wechselstromnetz.

11. Ungewöhnliche Gerüche – Wenn ungewöhnliche

Gerüche oder Rauch auftreten, sofort die Spannungsversorgung ausschalten und das Netzkabel aus der Steckdose ziehen. Wenden Sie sich an Ihren Fachhändler oder an eine Kundendienststelle.

12. Beschädigungen, die Reparatur erfordern – Das Gerät

darf in den folgenden Fällen nur von qualifiziertem Kundendienst– Personal repariert werden: A. Wenn das Netzkabel oder der Netzstecker beschädigt ist. B. Wenn Gegenstände oder eine Flüssigkeit in das Gerät eingedrungen sind. C. Wenn das Gerät Regen oder Wasser ausgesetzt war. D. Wenn das Gerät bei Befolgung der Bedienungsanleitung nicht normal arbeitet. Verwenden Sie nur die Bedienelemente, die in der Bedienungsanleitung beschrieben werden, da das Verstellen von anderen Bedienelementen zu Schäden führen und umfangreiche Arbeiten durch einen qualifizierten Kundendiensttechniker zur Wiederherstellung des normalen Betriebs erforderlich machen kann. E. Wenn das Gerät fallengelassen wurde oder das Gehäuse beschädigt ist. F. Wenn das Gerät eine deutliche Änderung in der Leistung aufweist.

13. Reparaturen – Der Benutzer darf keine andere Wartung

am Gerät als die in dieser Bedienungsanleitung beschriebene selbst durchführen. Alle darüber hinaus gehenden Wartungsarbeiten und Reparaturen müssen von qualifiziertem Kundendienspersonal ausgefürt werden.

14. Stromleitungen – Eine Außenantenne sollte nicht in der

Nähe von Starkstromleitungen oder anderen elektrischen Leitungen bzw. an Stellen, wo es auf derartige elektrische Leitungen fallen kann, installiert werden. Beim Installieren einer Außenantenne muß mit größter Sorgfalt darauf geachtet werden, nicht versehentlich elektrische Leitungen zu berühren, weil dies lebensgefährlich ist.

15. Netzausgänge – An den Netzausgang an der

Geräterückseite darf kein anderes Audiogerät mit einer höheren Leistungsaufnahme als spezifiziert angeschlossen werden. Es dürfen niemals andere elektrische Geräte wie z. B. ein Bügeleisen angeschlossen werden, weil dann die Gefahr von Feuer oder elektrischen Schlägen besteht.

16. Überlastung – Überlasten Sie niemals Netzsteckdosen,

Verlängerungskabel oder Mehrfachsteckdosen, weil sonst die Gefahr von Feuer oder elektrischen Schlägen besteht.

17. Zusatzvorrichtungen – Verwenden Sie niemals

Zusatzvorrichtungen, die nicht vom Hersteller empfohlen wurden, weil dadurch Unfälle verursacht werden können.

18. Ersatzteile – Wenn Ersatzteile benötigt werden,

überzeugen Sie sich, daß der Kundendiensttechniker Ersatzteile verwendet, die vom Hersteller vorgeschrieben sind oder die gleichen Eigenschaften wie die Originalteile aufweisen. Nicht zugelassene Ersatzteile können zu Feuer, elektrischen Schlägen oder anderen Unfällen führen.

19. Sicherheitsüberprüfung – Bitten Sie de

Kundendiesttechniker nach der Beendigung von Wartungs- oder Reparaturarbeiten an diesem Gerät um die Durchführung einer Sicherheitsüberprüfung, um festzustellen, ob sich das Gerät im einwandfreien Betriebszustand befindet.DEUTSCH

SW-38HT 1221/14-19/GE Aufstellung Akustische Rückkopplung Wenn der Subwoofer in der Nähe eines Plattenspielersaufgestellt wird, kann ein Heulton durch akustischeRückkopplung erzeugt werden. Sollte dies vorkommen, denSubwoofer weiter vom Plattenspieler entfernt aufstellen oderdie Lautstärke des Subwoofer reduzieren (durch Drehen desVOLUME entgegen dem Uhrzeigersinn). Der Heulton kann auchaufgrund von Interferenzen mit einem Kassettendeck, CD-Spieler oder Laserdisc-Spieler auftreten, dies ist allerdingsäußerst selten. Falls der Ton oder das Bild aus diesem Grundverzerrt zu sein scheint, den Subwoofer weiter von den anderenGeräten entfernt aufstellen oder seine Lautstärke reduzieren. Betrieb in der Nähe eines Fernsehgeräts Wenn der Subwoofer in der Nähe eines Fernsehgerätsaufgestellt wird, kann der Fernsehempfang beeinträchtigtwerden und Farbverfälschungen auftreten. Im Falle vonFarbveränderungen am Bildschirm muß der Subwoofer weitgenug vom Fernsehgerät entfernt aufgestellt werden, damitsich der Empfang normalisiert. Achtung Um gute Belüftung sicherzustellen, die folgenden Punkte beimEinbau des Gerätes beachten.• Einen Abstand von mindestens 10cm zwischen dem Subwooferzurück und der (den) umgebendenWänd (Wänden) einhalten.Besonders Vorsicht ist geboten,damit der Kühlkörper beim Einbaunicht von einem Vorgang oder dgl.abgedeckt wird.• Unbedingt den Subwoofer vertikaleinbauen. Anschlüsse Vor Herstellung der Anschlüsse : Den POWER-Schalter des Verstärkers und des Subwoofer auf OFF stellen. Wenn die Anschlüsse vorgenommen werden, während der (die) POWER-Schalter auf ON steht (stehen), können Beschädigungendes Verstärkers und/oder Subwoofer verursacht werden. SUB WOOFERLINE INPUTSUBWOOFERPRE OUTVerstärker oder ReceiverPenstekker-snoerDer Subwoofer ist praktisch ein omnidirektionaler Lautspre-cher, so daß er fast an jeder Stelle aufgestellt werden kann.Beispielsweise kann der Subwoofer-neben der Musikanlage(bestehend aus Verstärker, Tuner, Kassettendeck usw.), ineiner Ecke des Raums, unter einem Tisch usw. aufgestelltwerden. Die Ultrabaß-Reproduktions-Charakteristika desSubwoofer kommen am besten zur Geltung, wenn derSubwoofer in einer Ecke oder nahe einer Wand aufgestellt ist.Da die Ultrabaß-Bestandteile der Musik normalerweise inMono vorkommen, ist zur Erzielung einer ausreichenden Klang-feldwirkung nur ein Subwoofer in Kombination mit einer Ste-reo-Musikanlage erforderlich. Es ist zudem nicht möglich,zwei Subwoofer-Einheiten anzuschließen.Vertikaler EinbauFalls Ihr Verstärker oder Receiver nur die getrennten L/R-Leitungssignale ausgibt, dann muß ein Adapter für dasSynthesieren der L- und R-Signale (nicht mitgeliefert) verwendetwerden, um den Subwoofer an einen solchen Verstärker oderReceiver anzuschließen.

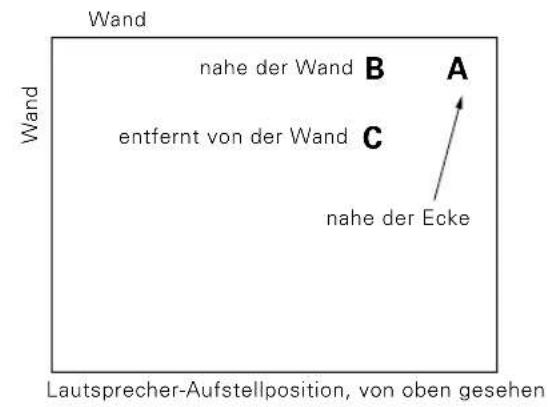

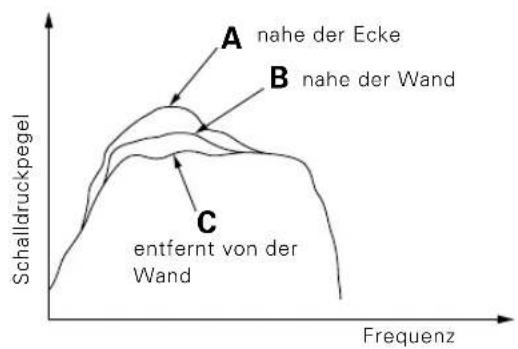

Lautsprecher-Aufstellposition, von oben gesehennahe der Ecke Wand nahe der Wandentfernt von der Wand Wand SchalldruckpegelFrequenz

nahe der Eckenahe der Wandentfernt von der WandDEUTSCH

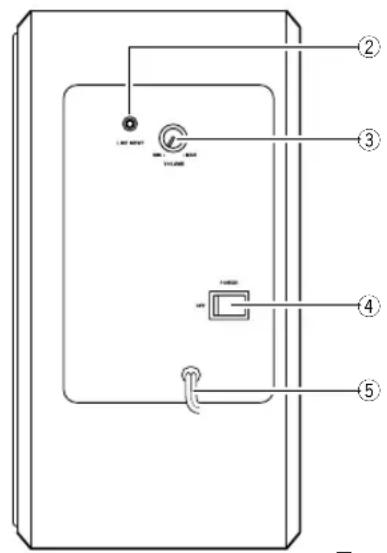

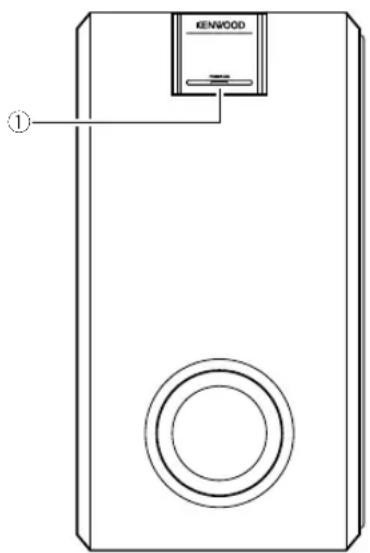

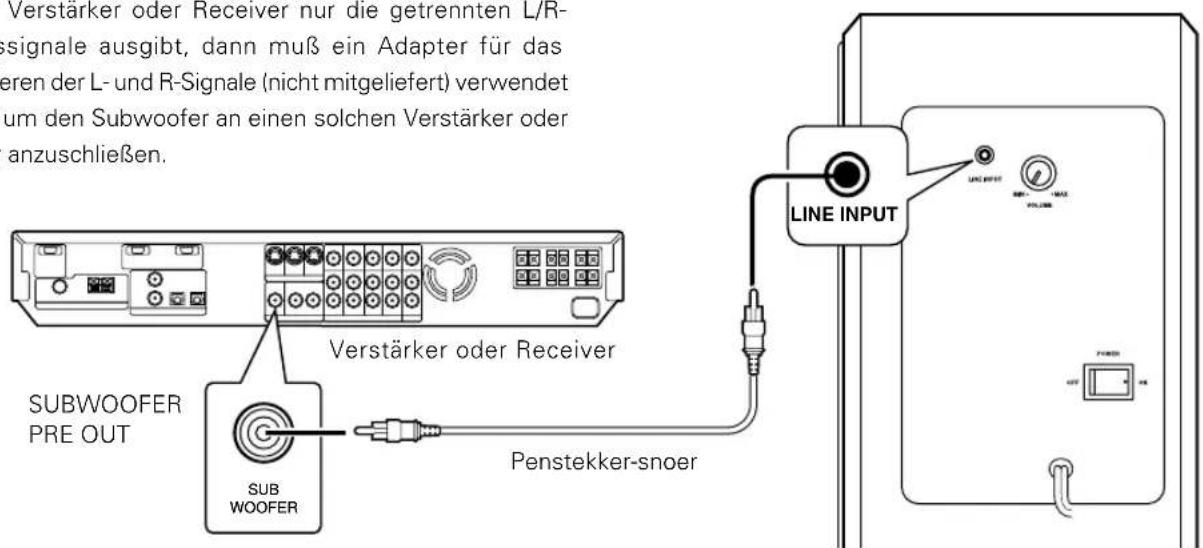

SW-38HT 1221/14-19/GE Bedienelemente und Anzeigen 1 POWER ON-Anzeige2 Eingangsbuchsen (LINE INPUT) (Cinchstecker)Diese Buchsen werden mit den Subwoofer-Pre-Out-Buchsen des Verstärkers oder des mitgeliefertenAdapters verbunden.3 VOLUME-KnopfDient zum Einstellen des Subwoofer-Ausgangspegels.Wenn der Knopf im Uhrzeigersinn gedreht wird, erhöhtsich der Lautstärkepegel, und durch Drehen imGegenuhrzeigersinn wird die Lautstärke reduziert.4 POWER-SchalterDiesen Schalter drücken, um die Stromversorgung zumSubwoofer ein- bzw. auszuschalten.5 Netzkabelzur Netzsteckdos

Zur Beachtung bei der Verwendung Durch einen zu hohen Eingangspegel zum Subwoofer kann dieKlangqualität beeinträchtigt oder das Gerät beschädigt werden.Daher müssen die folgenden Punkte sorgfältig beachtetwerden. Technische Daten Ausführung............... Subwoofer-System mit eingebauten Verstärker [Verstärker] Dynamische-Ausgangsleistung ........................ 100 W (6Ω) Nenn-Ausgangsleistung ................ 75 W RMS (150 Hz, 6Ω) Eingangsempfindlichkeit und Eingangsimpedanz................................................................ 200 mV (43 kΩ)Nenn-Leistungsaufnahme .......................................... 70 W Frequenzgang .............................................. 35 Hz ~ 200 Hz Hinweise: 1. Im Sinne ständiger Verbesserung aller Erzeugnisse von KENWOOD behalten wir uns Änderungen im Design und den technischen Daten ohne vorhergehende Bekanntgabe vor.2. Bei sehr niedrigen Temperaturen (unter dem Gefrierpunkt) wird unter Umständen keine ausreichende Leistung erhalten. [Lautsprecher] Gehäuse ................ Baßreflexbox, Aufstellung auf Fußboden Lautsprecher .................................. 160 mm-konusmembran Nenn-Impedanz ............................................................... 6Ω AbmessungenBreite ................................................................ : 210 mmHöhe .................................................................: 400 mmTiefe ..................................................................: 350 mmNettogewicht .............................................................. 9,2 kgZubehörPenstekker-snoer ........................................................... 1 Achtung : Lesen Sie diese Seite sorgfältig durch, um einen sicheren Betrieb zu gewährleisten. HINWEIS : ENTFERNEN SIE NICHT DEN FRONTGITTER DER LAUTSPRECHER.Hinweise: 1. Den Ausgang des Verstärkers nicht auf einen hohen Pegel einstellen, während die niedrigen Frequenzen mit dem Klangregler oder Lautstärkekonturregler des Verstärkers betont werden.2. Die Lautstärke am Verstärker auf Minimum einstellen, wenn Bedienelemente am Verstärker betätigt werden oder wenn dieNadel auf die Schallplatte abgesenkt wird.DEUTSCH
