GEBRUIKSAANWIJZING SW38HT KENWOOD

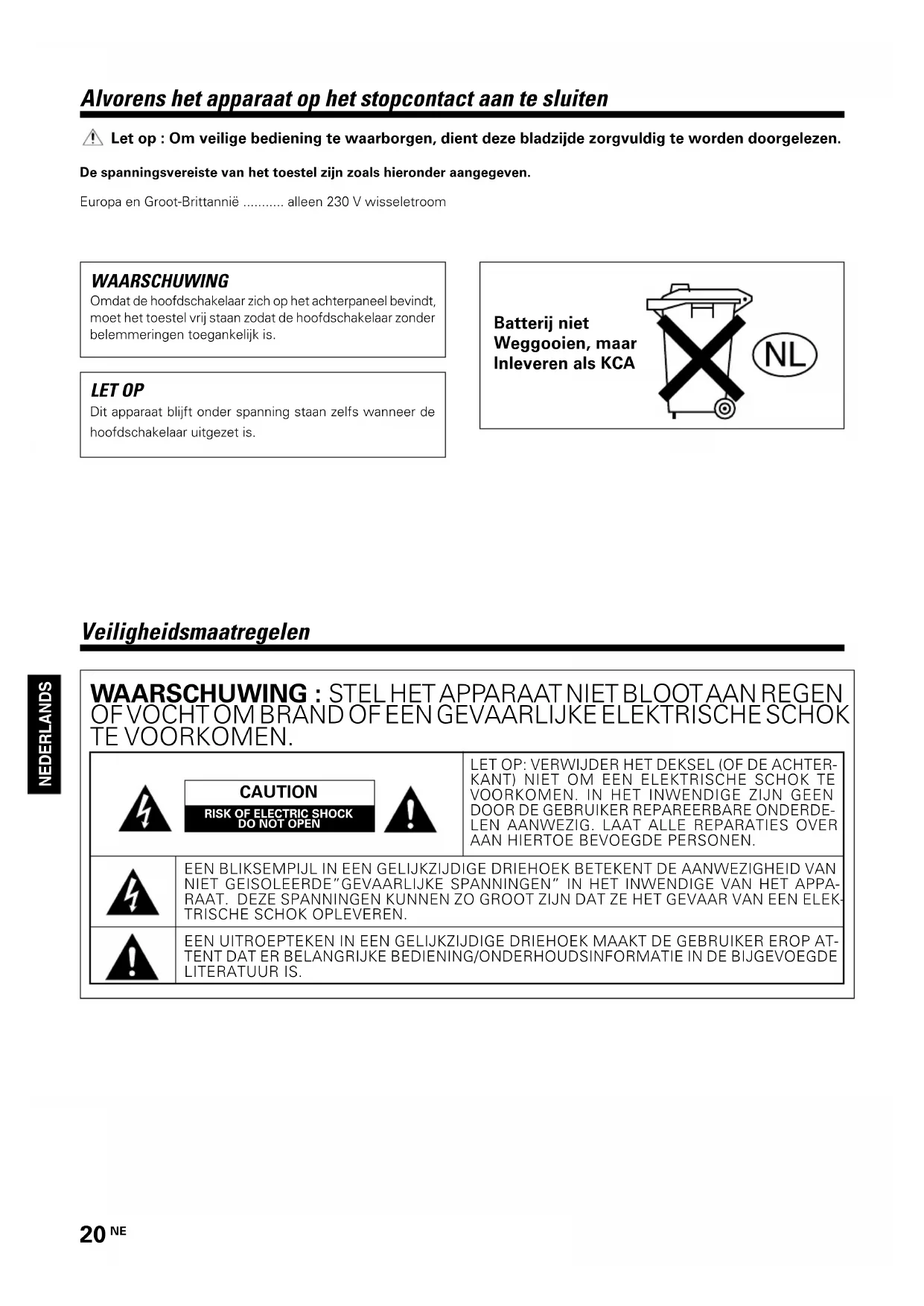

Batterij niet Weggooien, maar Inleveren als KCA LET OP Dit apparaat blijft onder spanning staan zelfs wanneer dehoofdschakelaar uitgezet is. WAARSCHUWING Omdat de hoofdschakelaar zich op het achterpaneel bevindt,moet het toestel vrij staan zodat de hoofdschakelaar zonderbelemmeringen toegankelijk is.NEDERLANDS

• SW-38HT 1221/20-25/NE Inleiding Wij willen u bedanken voor het door u in de ons sprekersysteem gestelde vertrouwen. KENWOOD is ervan overtuigd, dat uw keuze jarenlang luisterplezier zal verzekeren. Neem een moment om deze gebruiksaanwijzing aandachtig door te lezen. Dit zal ertoe bijdragen dat u alles uit het systeem haalt dat wij erin gebouwd hebben. Voor uw administratie Noteer het serienummer, op de achterkant van het apparaat, in de daarvoor bestemde ruimte op het garantiebewijs en in deonderstaande ruimte. Geef het model-en serienummer aan uw dealer door wanneer u kontakt met hem opneemt voor informatieof service.SW-38HT Serienummer Uitpakken Pak het apparaat zorgvuldig uit en let er goed op dat geen van de toebehoren kwijtraakt. Controleer het apparaat op mogelijke transportschade. Als het apparaat beschadigd is of niet werkt, stel dan meteen uw dealer hiervan op de hoogte. Als het apparaat rechtstreeks aan u werd toegezonden, stel dan onmiddellijk het transportbedrijf op de hoogte. Alleen de geadresseerde (de persoon of firma die het apparaat ontvangt) kan een schadeclaim indienen bij het transportbedrijf. Het verdient aanbeveling de originele verpakking te bewaren voor het geval het apparaat in de toekomst, bijvoorbeeld bij verhuizing, nogmaals vervoerd moet worden.Bewaar deze gebruiksaanwijzing voor eventuele naslag in de toekomst. Accessoires Penstekker-snoer (1) Inhoud Let op : Om veiligheidsredenen dienen de bladzijden voorzien van het taken zorgvuldig te worden doorgelezen. Alvorens het apparaat op het stopcontact aan te sluiten p. 20
• Veiligheidsmaatregelen p. 20
• Inleiding p. 21
• BELANGRIJKE VEILIGHEIDSMAATREGELEN p. 22
• Opstelling p. 23
• Aansluitingen p. 23
• Bedieningsorganen en indicators p. 24
• Specificaties NEDERLANDS p. 24

SW-38HT 1221/20-25/NE Lees alle veiligheidsinformatie en bedieningsaanwijzingen grondig door alvorens het apparaat in gebruik te nemen. Neem alle waarschuwingen die op het apparaat vermeld staan in acht alsook de instructies in de gebruiksaanwijzing. Bewaar de gebruiksaanwijzing voor eventuele naslag in de toekomst.

1. Voeding – Dit apparaat mag uitsluitend op de voedingsbron

worden aangesloten die in de gebruiksaanwijzing of op het apparaat staat vermeld. Raadpleeg uw handelaar of het elektriciteitsbedrijf indien u niet zeker bent van de spanning in uw huis. Zie de gebruiksaanwijzing voor apparaten die via batterijen of andere bronnen van spanning worden voorzien.

2. Bescherming van het netsnoer – Leg het netsnoer zo dat

er niet over gelopen wordt en het snoer niet klem komt te zitten. Let vooral goed op de plaats waar de stekker in het stopcontact wordt gestoken, op de stekker zelf en op de plaats waar het snoer uit het apparaat komt. Nooit aan het snoer trekken e.d.

3. Ventilatie – De openingen in de ombouw van het apparaat

dienen voor de ventilatie en zorgen dat het toestel niet door oververhitting verkeerd zou kunnen gaan functioneren. Blokkeer deze openingen niet en dek ze niet af met een kleedje of dergelijk. Stel het apparaat zodanig op dat er een goede doorstroming van lucht kan plaatsvinden. Leg geen grammofoonplaten of een kleedje op het apparaat. Houd minimaal 10 cm afstand tot de muur. Zet het apparaat niet op een bed, divan, kleedje of iets dergelijks daar hierdoor de ventilatie-openingen afgesloten kunnen worden. Plaats het apparaat niet in een afgesloten kast, boekenkast of dicht rek tenzij de fabrikant uitdrukkelijk heeft vermeld dat het rek hiervoor geschikt is en de ventilatie niet wordt gehinderd.

4. Water en vocht - Stel het toestel niet bloot aan druipend

of spattend water - bijvoorbeeld naast een bad, wastafel, aanrecht, of gootsteen, in een natte kelder; bij een zwembad enz. Zet geen voorwerpen met vloeistoffen, zoals een bloemenvaas, op het toestel.

5. Temperatuur – Het is mogelijk dat het apparaat niet goed

functioneert bij lage temperaturen of temperaturen onder het vriespunt. De beste omgevingstemperatuur is hoger dan +5°C.

6. Hitte – Houd het apparaat uit de buurt van warmtebronnen

zoals radiators, verwarmingselementen, kachels of andere apparatuur (zoals versterkers) die warmte uitstraalt. Zet geen voorwerpen met open vuur, zoals een kaars of lampion op of in de buurt van het apparaat.

7. Elektrische schok – Als een metalen voorwerp zoals een

haarspeld of naald in het inwendige van het aparaat wordt gehouden, kan een gevaarlijke elektrische schok ontstaan. Voor gezinnen met kinderen geldt, dat er goed op gelet moet worden dat de kinderen nooit een voorwerp (vooral metaal) in het apparaat steken.

8. Verwijderen van de behuizing – Maak de behuizing nooit

open. Worden abusievelijk inwendige onderdelen aangeraakt, dan kan dit resulteren in een gevaarlijke elektrische schok.

9. Reinigen – Haal alvorens het reinigen de stekker van het

toestel uit het stopcontact. Gebruik geen vluchtige middelen zoals alcohol, verfverdunner, wasbenzine, spiritus e.d. om de buitenkant van het apparaat te reinigen. Gebruik een schoon droog doekje.

10. Onweer – Haal voor de veiligheid de stekker uit het

stopcontact en ontkoppel de antenne of de kabel indien u het apparaat voor langere tijd niet gebruikt of in geval van onweer. U voorkomt zo dat het apparaat door lichtflitsen, onweer of andere oorzaken wordt beschadigd.

11. Vreemde geur – Als het apparaat vreemd ruikt of rook

uitstoot, moet het apparaat onmiddellijk worden uitgeschakeld (OFF) en de stekker uit het stopcontact worden getrokken. Raadpleeg hierna uw dealer of dichtstbijzijnde servicecentrum. 12.Beschadigingen die vakkundige hulp vereisen – In de volgende gevallen dient contact te worden opgenomen met een erkende vakman voor het uitvoeren van reparaties: A. Als het netsnoer of de netstekker beschadigd is. B. Als een voorwerp op het apparaat gevallen is of er vloeistof in het apparaat terechtgekomen is. C. Als het apparaat aan regen blootgesteld heeft gestaan. D. Als het apparaat niet normaal functioneert en de handelingen zoals in de gebruiksaanwijzing beschreven zijn opgevolgd. Maak alleen instellingen met regelaars die in de gebruiksaanwijzing zijn beschreven.Een onjuiste afstelling van andere regelaars kan het apparaat mogelijk beschadigen. Onjuiste instellingen dienen door erkend onderhoudspersoneel te worden gerepareerd zodat het apparaat weer normaal functioneert. E. Als het apparaat gevallen is of de behuizing beschadigd is. F. Als de prestaties van het apparaat zienderogen achteruit gaan.

13. Service–werkzaamheden – De gebruiker mag uitsluitend

de service–werkzaamheden uitvoeren die in de gebruiksaanwijzing beschreven zijn. Het uitvoeren van eventuele andere werkzaamheden dient te worden overgelaten aan de vakman.

14. Elektriciteitskabels – Buitenantennes dienen uit de buurt

van elektriciteitkabels, andere elektrische circuits of spanningcircuits te worden geïnstalleerd. Let tevens op dat de antenne niet op deze kabels of circuits kan vallen.Voorkom fatale schokken en let op bij het installeren van antennes dat u geen hoogspanningskabels, elektriciteitkabels en circuits aanraakt.

15. Netuitgangen – Op de netuitgangen op het achterpaneel

mag geen apparatuur worden aangesloten met een groter opgenomen vermogen dan de voorgeschreven waarde. Sluit op de netuitgangen ook geen normale huishoudelijke apparatuur aan (zoals een strijkijzer of broodrooster) daar dit brand of een elektrische schok zou kunnen veroorzaken.

16. Overschrijding – Overschrijd de capaciteit van

stopcontacten, stekkerdozen, verlengsnoeren, etc.niet daar dit kan resulteren in brand of een elektrische schok.

17. Bevestiging – Voorkom problemen en gebruik geen

bevestigingsonderdelen die niet door de fabrikant zijn aanbevolen.

18. Vervangende onderdelen – Indien een bepaald onderdeel

dient te worden vervangen, dient alleen een origineel, door de fabrikant aanbevolen onderdeel of een onderdeel met exact dezelfde karakteristieken te worden gebruikt. Andere onderdelen leveren mogelijk problemen op of kunnen brand of een beschadiging veroorzaken. Controleer dat het onderhoudspersoneel de juiste onderdelen heeft gebruikt.

19. Veiligheidstest – Na reparatie of onderhoud van dit

apparaat, dient u een veiligheidstest door het onderhoudspersoneel te laten uitvoeren, zodat u kunt controleren dat het apparaat juist functioneert. BELANGRIJKE VEILIGHEIDSMAATREGELEN Let op : Om veilige bediening te waarborgen, dient deze bladzijde zorgvuldig te worden doorgelezen.NEDERLANDS

SW-38HT 1221/20-25/NE Opstelling Rondzingen Als de Subwoofer bij een platenspeler (voor grammofoonpla-ten) wordt geplaatst, kan rondzingen optreden. Mocht ditvoorkomen, zet de Subwoofer dan verder van de platenspelervandaan en verlaag het volume van de Subwoofer (draai deVOLUME CONTROL regelaar naar links). Het rondzingen kanook veroorzaakt worden door kruiselingse interferentie methet cassettedeck, de CD-speler of Laserdisc-speler, alhoeweldit zeer zelden voorkomt. Indien als gevolg hiervan vervor-ming in het geluid of beeld optreedt, dient de Subwooferverder van de betreffende komponenten vandaan te wordenopgesteld of moet het volume van de Subwoofer verlaagdworden. Gebruik in de buurt van een TV De ontvangst van het beeld en geluid van de TV wordt mogelijkgestoord en de kleuren zullen niet normaal zijn wanneer u deSubwoofer dicht bij de TV installeert. U moet de Subwooferverder van de TV plaatsen indien de kleuren van het TV-schermniet normaal zijn. Let op Om verzekerd te kunnen zijn van een afdoende ventilatie dientu bij de installatie de volgende punten in acht te nemen.• Laat een ruimte van tenminste 10cm vrij tussen de subwooferachterkant en de wand(en) in debuurt. Wees extra voorzichtig datde warmteput na de installatie nietafgedekt kan worden met eengordijn enz.•U moet de subwoofer verticaalinstalleren. Aansluitingen Alvorens de aansluitingen te maken:Zet de POWER schakelaar van de versterker en de Subwoofer op OFF. Indien de aansluitingen gemaakt worden met dePOWER schakelaars op ON, kunnen beide apparaten beschadigd worden. SUB WOOFER OOFER LINE INPUTSUBWOOFERPRE OUTVersterker of ontvangerPenstekker-snoerDeze Subwoofer is een bijna volledig alzijdig gerichte luidsprekerwat betekent dat hij op praktisch iedere plaats kan wordenopgesteld. De Subwoofer kan bijvoorbeeld naast de centraleinstallatie (bestaande uit versterker, tuner, cassettedeck etc.)of in de hoek van de kamer onder een bureau e.d. wordengeplaatst. De weergave van de ultralage bassen is echter hetbeste als Subwoofer in een hoek of bij een muur wordt gezet.Aangezien de ultralage bassen in de muziek meestal in monozijn, heeft u slechts één Subwoofer nodig om een bevredigendgeluidsveldeffekt te verkrijgen wanneer deze luidspreker inkombinatie met een stereo-installatie wordt gebruikt. Dit isbovendien de reden waarom er geen aansluiting voor eentweede Subwoofer is.Verticale installatieAls uw versterker of receiver alleen gescheiden L/R signalenop lijn-niveau produceert, dient u een adapter (nietmeegeleverd) te gebruiken om de L en R signalen samen tevoegen om de subwoofer aan te kunnen sluiten op eendergelijke versterker of receiver.Luidspreker installatieplaats, van bovenaf gezien

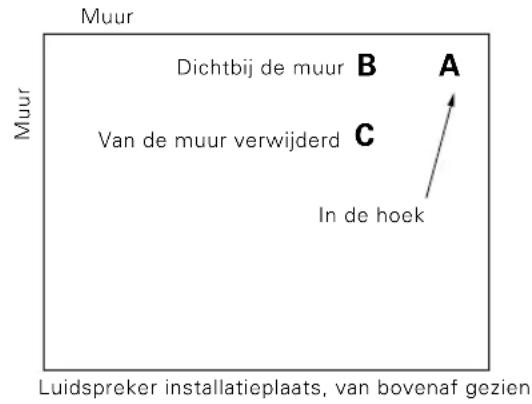

In de hoek Muur Dichtbij de muurVan de muur verwijderd Muur Frequentie

In de hoekDichtbij de muurVan de muurverwijderdGeluidsdrukniveauNEDERLANDS

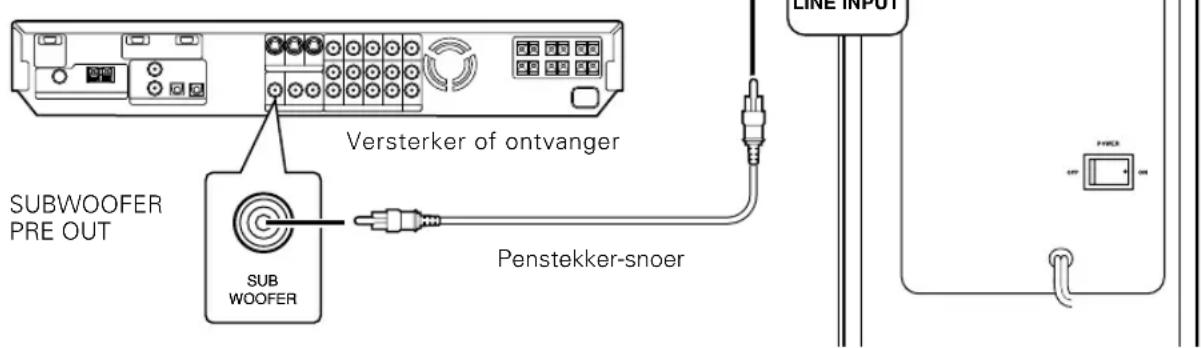

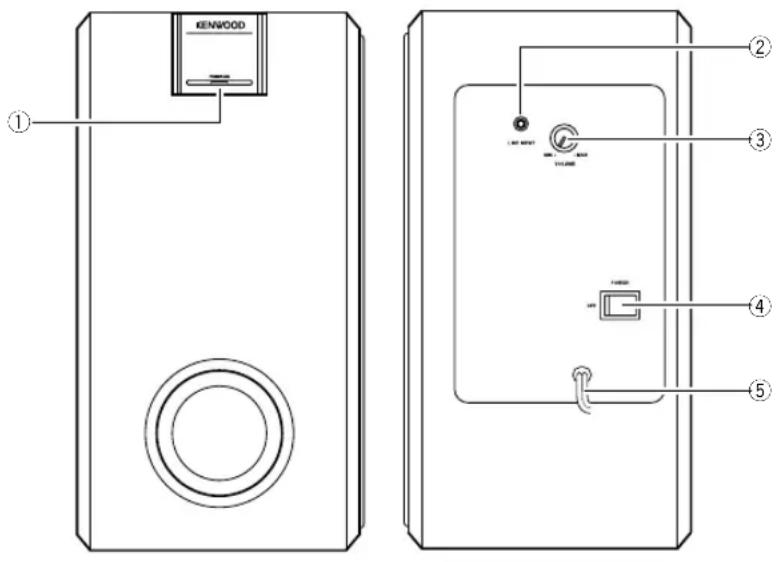

SW-38HT 1221/20-25/NE Bedieningsorganen en indicators 1 POWER ON indicator2 Ingangsaansluitingen LINE INPUT (RCA-typepenstekker)Deze aansluitingen worden gebruikt om de SubwooferPre-Out aansluitingen van de versterker op aan tesluiten.3 VOLUME regelaarStel het volumeniveau van de uitgang van desubwoofer met deze regelaar in. Draai de regelaarnaar rechts om het volumeniveau te verhogen endraai naar links om het te verlagen.4 POWER schakelaarDruk op deze schakelaar om de hoofdspanningnaar de subwoofer in- en uit te schakelen (ON/OFF).5 NetsnoerNaar stopkontakt Belangrijke opmerking betreffende het gebruik Bij een te hoog ingangsniveau zal de geluidskwaliteit afnemenen kan de Subwoofer beschadigd raken. Neem daarom deonderstaande punten in acht.

• Specificaties Type
• Subwoofersysteem met ingebouwde versterker [Versterker] Dynamisch vermogen p. 100
• W (6Ω) Nominaal uitgangsvermogen p. 75
• W RMS (150 Hz, 6Ω) Ingangsgevoeligheid & Ingangsimpedantie p. 200
• mV (43 kΩ)Nominaal opgenomen vermogen p. 70
• W Frequentiebereik Hz ~ 200 Hz Opmerkingen: p. 35

1. KENWOOD volgt een politiek van voordurende aanpassing aan nieuwe ontwikkelingen. Hierdoor kunnen de specifikaties dan

ook zonder voorafgaande kennisgeving worden gewijzigd.2. Het toestel werkt mogelijk niet optimaal in een zeer koude ruimte (bij temperaturen onder nul). [Luidspreker] Behuizing .............................................. Basreflex, vloer-type Luidsprekereenheden ......................... 160 mm konish type Nominale impedantie .................................................... 6 Ω AfmetingenBreedth ............................................................. : 210 mmHoogte ............................................................. : 400 mmDiepte ............................................................... : 350 mmNetto gewicht ............................................................. 9,2 kgAccessoiresPenstekker-snoer ........................................................... 1 Let op : Om veilige bediening te waarborgen, dient deze bladzijde zorgvuldig te worden doorgelezen. Opmerkingen: 1. Stel het uitgangsniveau van de versterker niet te hoog in wanneer de lage frekwenties versterkt worden door de klank- en contourregeling van de versterker. 2. Zet de volumeregelaar van de versterker in de minimumstand bij de bediening van de schakelaars op de versterker of wanneer de pickup-naald op de plaat daalt.OPMERKING: HET ROOSTER MAG NIET VERWIJDERD WORDEN.NEDERLANDS
