GEBRUIKSAANWIJZING SW40HTBK KENWOOD

GEBRUIKSAANWIJZING SW-40HT 1290-00 00/01SW-40HT B61-1290-00 0ENGLISH

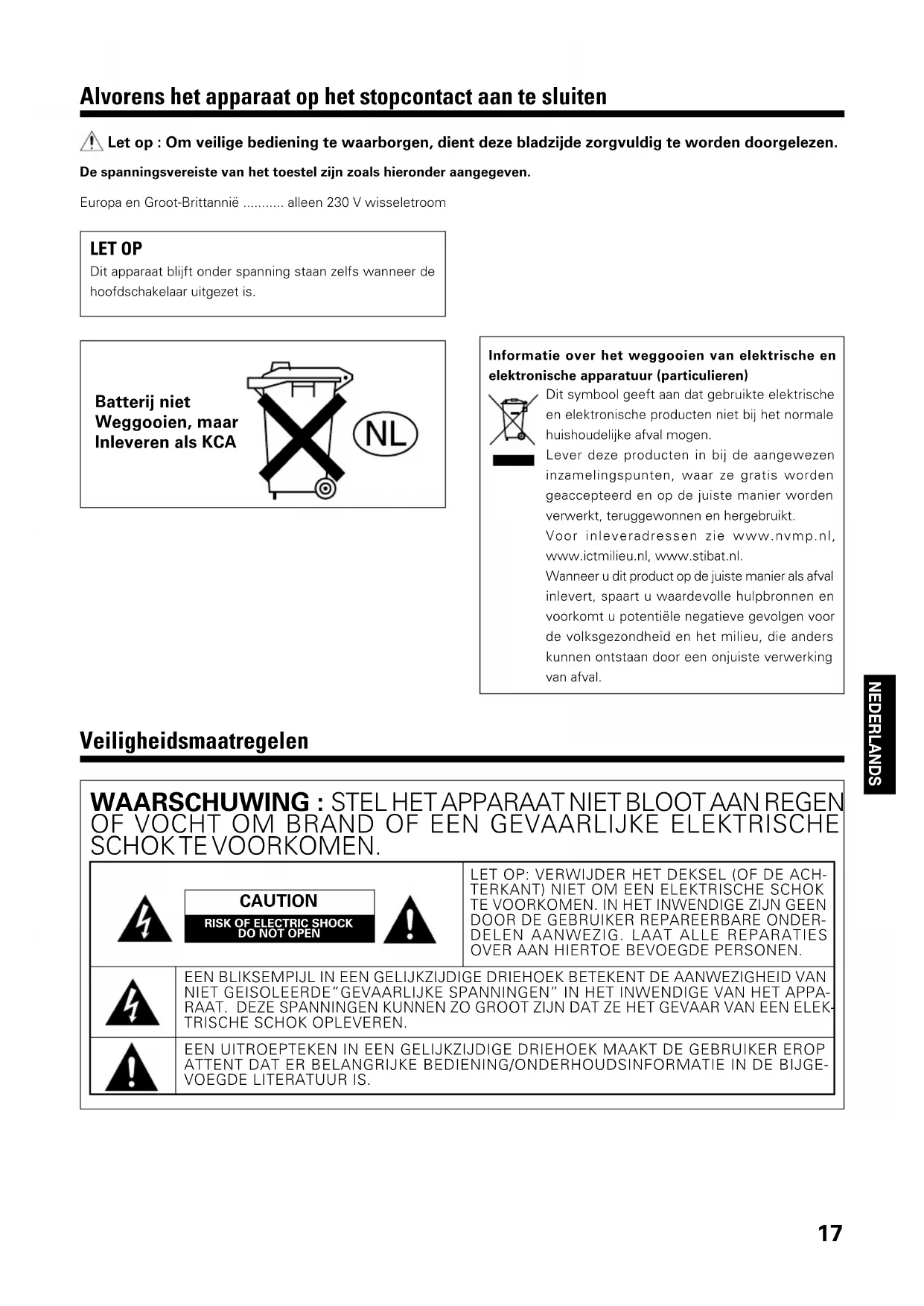

NEDERLANDS Alvorens het apparaat op het stopcontact aan te sluiten Let op : Om veilige bediening te waarborgen, dient deze bladzijde zorgvuldig te worden doorgelezen. De spanningsvereiste van het toestel zijn zoals hieronder aangegeven.Europa en Groot-Brittannië ........... alleen 230 V wisseletroom Veiligheidsmaatregelen EEN UITROEPTEKEN IN EEN GELIJKZIJDIGE DRIEHOEK MAAKT DE GEBRUIKER EROP ATTENT DAT ER BELANGRIJKE BEDIENING/ONDERHOUDSINFORMATIE IN DE BIJGE- VOEGDE LITERATUUR IS. EEN BLIKSEMPIJL IN EEN GELIJKZIJDIGE DRIEHOEK BETEKENT DE AANWEZIGHEID VAN NIET GEISOLEERDE”GEVAARLIJKE SPANNINGEN” IN HET INWENDIGE VAN HET APPA- RAAT. DEZE SPANNINGEN KUNNEN ZO GROOT ZIJN DAT ZE HET GEVAAR VAN EEN ELEK- TRISCHE SCHOK OPLEVEREN. LET OP: VERWIJDER HET DEKSEL (OF DE ACH-

Batterij niet Weggooien, maar Inleveren als KCA LET OP Dit apparaat blijft onder spanning staan zelfs wanneer dehoofdschakelaar uitgezet is.Informatie over het weggooien van elektrische enelektronische apparatuur (particulieren)Dit symbool geeft aan dat gebruikte elektrischeen elektronische producten niet bij het normalehuishoudelijke afval mogen.Lever deze producten in bij de aangewezeninzamelingspunten, waar ze gratis wordengeaccepteerd en op de juiste manier wordenverwerkt, teruggewonnen en hergebruikt.Voor inleveradressen zie www.nvmp.nl,www.ictmilieu.nl, www.stibat.nl.Wanneer u dit product op de juiste manier als afvalinlevert, spaart u waardevolle hulpbronnen envoorkomt u potentiële negatieve gevolgen voorde volksgezondheid en het milieu, die anderskunnen ontstaan door een onjuiste verwerkingvan afval.SW-40HT B61-1290-00 0

NEDERLANDS Lees de instructies – Lees alle veiligheids- en bedieningsinstructies voordat u het product in gebruik neemt. Bewaar de instructies – U dient de veiligheids- en bedieningsinstructies te bewaren zodat u er later nog eens iets in kunt opzoeken. Neem alle waarschuwingen in acht – U moet alle waarschuwingen op het apparaat en in de handleiding in acht nemen. Volg de instructies op – Alle bedieningsinstructies moeten worden opgevolgd.

1. Schoonmaken – Haal de stekker van dit product uit

het stopcontact voor u het gaat schoonmaken. Gebruik geen vloeibare reinigingsmiddelen of sprays. Gebruik een vochtige doek om het product schoon te maken.

2. Hulpstukken – Gebruik geen hulpstukken die niet door

de fabrikant worden aanbevolen; deze kunnen risico's met zich meebrengen.

3. Water en vocht – Stel dit product niet bloot aan druipend

of spattend water – bijvoorbeeld bij een badkuip, wasbak, aanrecht of wastobbe, of in een vochtige kelder, of in de buurt van een zwembad of op een soortgelijke plek. Zet geen voor- werpen met vloeistoffen, zoals een bloemenvaas, op het toestel.

4. Accessoires – Plaats dit product niet op een wankel kar-

retje, standaard, statief of tafel. Het product zou dan kunnen vallen en ernstig letsel toebrengen aan een kind of een vol- wassene, en natuurlijk ook zelf ernstig beschadigd kunnen worden. Gebruik uitsluitend een kar, standaard, statief, steun- beugel of tafel die door de fabrikant wordt aanbevolen. Be- vestigen van het product dient te geschieden in overeenstem- ming met de instructies van de fabrikant en met behulp van bevestigingstoebehoren zoals aanbevolen door de fabrikant. Wees zeer voorzichtig bij het ver- plaatsen van een combinatie van dit product en een kar. Abrupt stoppen, te hard duwen en on- gelijke oppervlakken kunnen de combinatie van dit product en de kar doen kantelen.

5. Ventilatie – De openingen in de ombouw van het appa-

raat dienen voor de ventilatie en zorgen dat het toestel niet door oververhitting verkeerd zou kunnen gaan func- tioneren. De openingen in de behuizing mogen in geen geval worden geblokkeerd door het product op een bed, bank, tapijt of iets dergelijks te zetten. Dit product mag niet worden ingebouwd in bijvoorbeeld een boekenkast of rek, behalve wanneer er gezorgd wordt voor voldoende ventilatie, of wanneer de instructies van de fabrikant zijn opgevolgd.

6. Stroomvoorziening – Dit product mag alleen worden

gebruikt met het type stroombron dat staat aangegeven op het product zelf. Raadpleeg uw leverancier of het plaat- selijke elektriciteitsbedrijf indien u niet zeker bent van het type stroomvoorziening in uw huis.

7. Beschermen van het netsnoer – Leg het netsnoer zo

dat er niet over gelopen wordt en zo dat het snoer niet er- gens tussen of onder bekneld kan raken, waarbij er speciaal gelet moet worden op de aansluitpunten bij stekkers, bij stop- contacten en het punt waar het snoer het product verlaat.

8. Bliksem – Om dit product extra te beschermen tijdens

onweer, of wanneer u het langere tijd niet zult gebruiken, dient u de stekker uit het stopcontact te halen en de antenne of kabelaansluiting los te koppelen. Dit voorkomt beschadi- ging van het product bij blikseminslag en stroompieken.

9. Overschrijding – Overschrijd de capaciteit van stopcon-

tacten, stekkerdozen, verlengsnoeren, etc.niet daar dit kan resulteren in brand of een elektrische schok. 10.Voorwerpen en vloeistof in het product – Steek geen voorwerpen in het product via de openingen in de behuizing, want deze zouden binnenin onderdelen kunnen raken of kort- sluiten die onder hoogspanning staan, hetgeen zou kunnen leiden tot elektrische schokken of brand. Mors in geen geval vloeistof op het product.

11. Reparatie – Probeer in geen geval dit product zelf te re-

pareren, want openen of verwijderen van de behuizing kan u blootstellen aan gevaarlijk hoge spanningen of andere geva- ren. Laat alle werkzaamheden over aan bevoegd service- personeel. 12.Schade die reparatie behoeft – Haal de stekker van het product uit het stopcontact en laat het product repareren door bevoegd servicepersoneel onder de volgende omstandigheden: a) Als het netsnoer of de stekker is beschadigd, b) Als er vloeistof is gemorst, of als er voorwerpen in het product terecht zijn gekomen, c) Als het apparaat blootgesteld is aan regen of water, d) Als het product niet naar behoren functioneert zoals beschreven in de handleiding, e) IAls het product is gevallen of op een andere manier beschadigd is, f) Wanneer de prestaties van het product merkbaar ver- slechteren. g) Wanneer u iets vreemds ruikt of rook uit het product ziet komen. 13.Veiligheidstest – Na reparatie of onderhoud van dit ap- paraat, dient u een veiligheidstest door het onderhouds- personeel te laten uitvoeren, zodat u kunt controleren dat het apparaat juist functioneert. 14.Veiligheidscontrole – Vraag het onderhoudspersoneel om na de onderhouds- of reparatiewerkzaamheden een veiligheidscontrole uit te voeren, zodat u zeker weet dat het product juist en veilig functioneert. 15.Wand- of plafondmontage – Dit product mag alleen op de door de fabrikant aanbevolen manier aan de wand of het plafond worden bevestigd. 16.Warmte – Plaats dit product niet in de buurt van warmte- bronnen zoals radiatoren, verwarmingsroosters, kachels of andere toestellen die warmte produceren. Zet geen bran- dende voorwerpen, zoals kaarsen of lampionnen op of in de buurt van het product.

17. Elektriciteitskabels – Buitenantennes dienen uit de buurt

van elektriciteitkabels, andere elektrische circuits of spanning- circuits te worden geïnstalleerd. Let tevens op dat de an- tenne niet op deze kabels of circuits kan vallen.Voorkom fa- tale schokken en let op bij het installeren van antennes dat u geen hoogspanningskabels, elektriciteitkabels en circuits aanraakt. BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN Let op : Om veilige bediening te waarborgen, dient deze bladzijde zorgvuldig te worden doorgelezen.SW-40HT B61-1290-00 0

• NEDERLANDS Inleiding Wij willen u bedanken voor het door u in de ons sprekersysteemgestelde vertrouwen. KENWOOD is ervan overtuigd, dat uwkeuze jarenlang luisterplezier zal verzekeren.Neem een moment om deze gebruiksaanwijzing aandachtigdoor te lezen. Dit zal ertoe bijdragen dat u alles uit het systeemhaalt dat wij erin gebouwd hebben. Voor uw administratie Noteer het serienummer, op de achterkant van het apparaat,in de daarvoor bestemde ruimte op het garantiebewijs en inde onderstaande ruimte. Geef het model-en serienummer aanuw dealer door wanneer u kontakt met hem opneemt voorinformatie of service.SW-40HT Serienummer Uitpakken Pak het apparaat zorgvuldig uit en let er goed op dat geen vande toebehoren kwijtraakt. Controleer het apparaat op mogelijketransportschade. Als het apparaat beschadigd is of niet werkt,stel dan meteen uw dealer hiervan op de hoogte. Als hetapparaat rechtstreeks aan u werd toegezonden, stel danonmiddellijk het transportbedrijf op de hoogte. Alleen degeadresseerde (de persoon of firma die het apparaat ontvangt)kan een schadeclaim indienen bij het transportbedrijf.Het verdient aanbeveling de originele verpakking te bewarenvoor het geval het apparaat in de toekomst, bijvoorbeeld bijverhuizing, nogmaals vervoerd moet worden.Bewaar deze gebruiksaanwijzing voor eventuele naslag inde toekomst. Accessoires Penstekker-snoer (1) Inhoud Let op : Om veiligheidsredenen dienen debladzijden voorzien van het taken zorgvuldigte worden doorgelezen. Alvorens het apparaat op het stopcontact aan te sluiten p. 17
• Veiligheidsmaatregelen p. 17
• BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN p. 18
• Inleiding p. 19
• Inhoud p. 19
• Opstelling p. 19
• Aansluitingen p. 20
• Bedieningsorganen en indicators p. 21
• Onderhoud p. 21
• Specificaties Opstelling Deze Subwoofer is een bijna volledig alzijdig gerichte luidsprekerwat betekent dat hij op praktisch iedere plaats kan wordenopgesteld. De Subwoofer kan bijvoorbeeld naast de centraleinstallatie (bestaande uit versterker, tuner, cassettedeck etc.)of in de hoek van de kamer onder een bureau e.d. wordengeplaatst. De weergave van de ultralage bassen is echter hetbeste als Subwoofer in een hoek of bij een muur wordt gezet.Aangezien de ultralage bassen in de muziek meestal in monozijn, heeft u slechts één Subwoofer nodig om een bevredigendgeluidsveldeffekt te verkrijgen wanneer deze luidspreker inkombinatie met een stereo-installatie wordt gebruikt. Dit isbovendien de reden waarom er geen aansluiting voor eentweede Subwoofer is. LET OP Om verzekerd te kunnen zijn van een afdoendeventilatie dient u bij de installatie de volgende puntenin acht te nemen.• Laat een ruimte van tenminste 10 cm vrij tussen desubwoofer achterkant en de wand(en) in de buurt. Weesextra voorzichtig dat de warmteput na de installatie nietafgedekt kan worden met een gordijn enz.• Zet de apparatuur niet op een bed, divan, vloerkleed ofeen andere dergelijke ondergrond. Het naar binnengezogen stof kan brand veroorzaken.• U moet de subwoofer verticaal installeren.Luidspreker installatieplaats, van bovenaf gezien p. 21

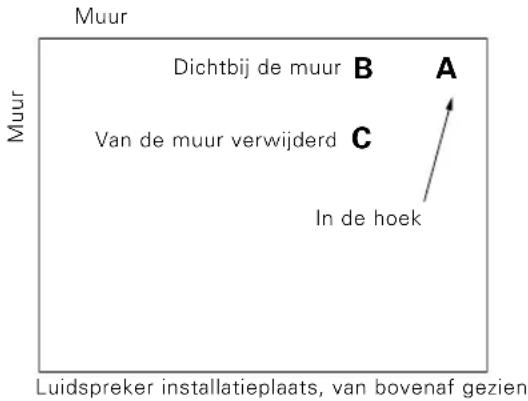

In de hoek Muur Dichtbij de muurVan de muur verwijderd Muur Frequentie

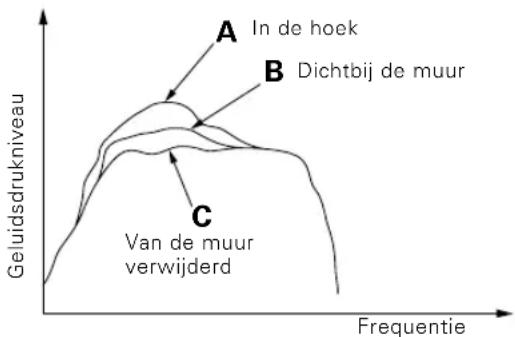

In de hoekDichtbij de muurVan de muurverwijderdGeluidsdrukniveauVerticale installatieSW-40HT B61-1290-00 0

NEDERLANDS Opstelling Rondzingen Als de Subwoofer bij een platenspeler (voor grammofoonplaten) wordt geplaatst, kan rondzingen optreden. Mocht dit voorkomen, zet de Subwoofer dan verder van de platenspeler vandaan en verlaag het volume van de Subwoofer (draai de VOLUME CONTROL regelaar naar links). Het rondzingen kan ook veroorzaakt worden door kruiselingse interferentie met het cassettedeck, de CD-speler of Laserdisc-speler, alhoewel dit zeer zelden voorkomt. Indien als gevolg hiervan vervorming in het geluid of beeld optreedt, dient de Subwoofer verder van de betreffende komponenten vandaan te worden opgesteld of moet het volume van de Subwoofer verlaagd worden. Gebruik in de buurt van een TV De ontvangst van het beeld en geluid van de TV wordt mogelijk gestoord en de kleuren zullen niet normaal zijn wanneer u de Subwoofer dicht bij de TV installeert. U moet de Subwoofer verder van de TV plaatsen indien de kleuren van het TV-scherm niet normaal zijn. Aansluitingen Als uw versterker of receiver alleen gescheiden L/R signalen op lijn-niveau produceert, dient u een adapter (niet meegeleverd) te gebruiken om de L en R signalen samen te voegen om de subwoofer aan te kunnen sluiten op een dergelijke versterker of receiver. ÷ Mocht er een extra systeemkomponent worden aangesloten, raadpleeg dan tevens de gebruiksaanwijzing van die component. ÷ Sluit alle snoeren stevig aan. Bij een los contact zal er mogelijk geen, of een gestoorde, weergave zijn. SUB SUB WOOFER WOOFER PRE OUT PRE OUT LINE INPUT Versterker of Audio Video Controle Centrum Penstekker-snoer LET OP Door alleen de POWER schakelaar uit (OFF) te zetten is dit toestel niet volledig afgesloten van de stroomvoorziening. Om het toestel volledig af te sluiten van de stroomvoorziening moet u de stekker uit het stopcontact halen. Zorg ervoor dat de stekker in een gemakkelijk bereikbaar stopcontact zit, zodat u in geval van nood onmiddellijk de stroomvoorziening naar het toestel kunt onderbreken.

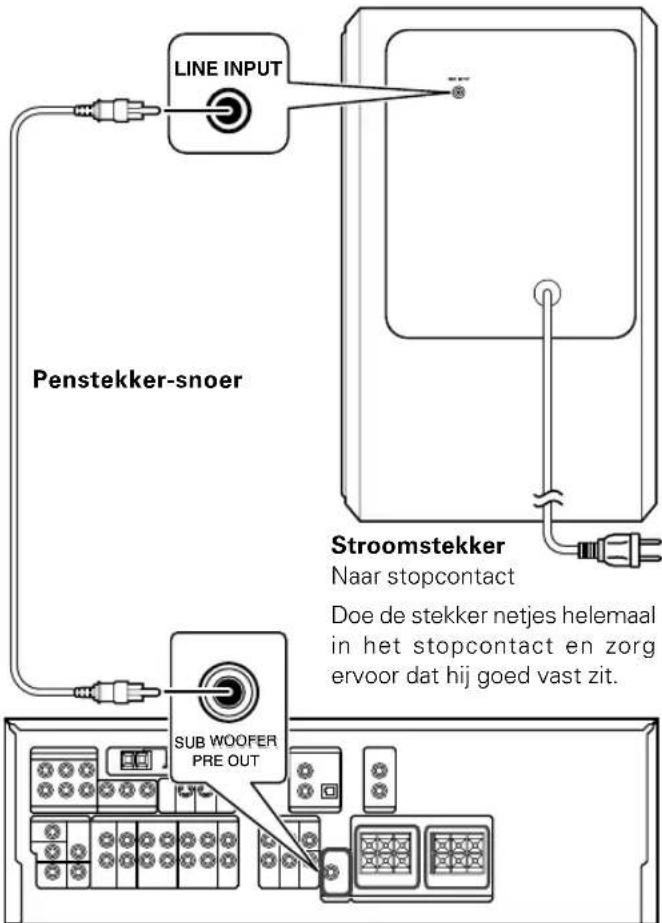

VOORZORGEN BIJ HET AANSLUITEN

Doe de stekker pas in het stopcontact wanneer u alle andere aansluitingen correct hebt uitgevoerd. Voor u een snoer of kabel loskoppelt van het toestel moet u altijd de POWER schakelaar uit (OFF) zetten en de stekker uit het stopcontact halen. Stroomstekker Naar stopcontact Doe de stekker netjes helemaal in het stopcontact en zorg ervoor dat hij goed vast zit.SW-40HT B61-1290-00 0

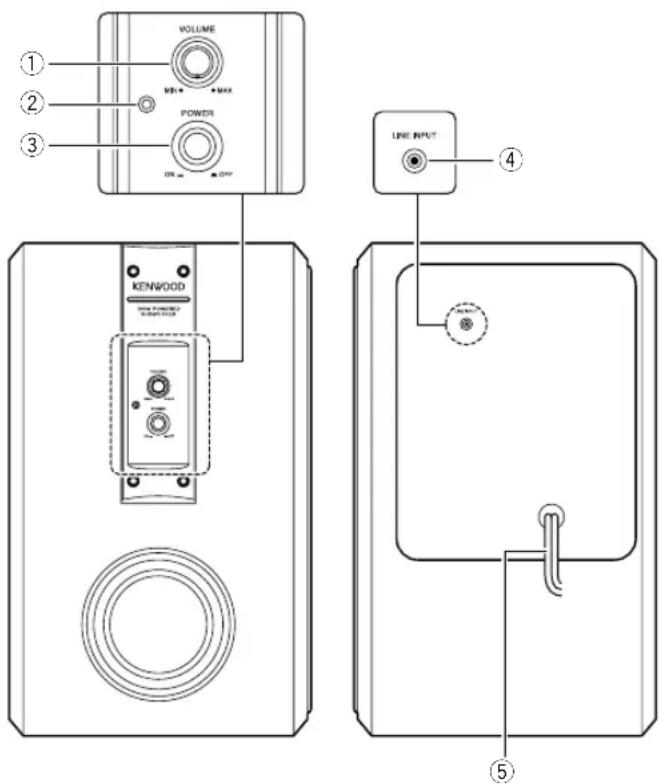

NEDERLANDS Bedieningsorganen en indicators 1 VOLUME regelaar Stel het volumeniveau van de uitgang van de subwoofer met deze regelaar in. Draai de regelaar naar rechts om het volumeniveau te verhogen en draai naar links om het te verlagen. 2 POWER indicator (Spanningsindicator) Als het toestel is aangeschakeld zal de POWER indicator oplichten. 3 POWER schakelaar Druk op deze schakelaar om de hoofdspanning naar de subwoofer in- en uit te schakelen (ON/OFF). 4 Ingangsaansluitingen LINE INPUT (RCA-type penstekker) Deze aansluitingen worden gebruikt om de Subwoofer Pre- Out aansluitingen van de versterker op aan te sluiten. 5 Netsnoer Naar stopkontakt Belangrijke opmerking betreffende het gebruik Bij een te hoog ingangsniveau zal de geluidskwaliteit afnemen en kan de Subwoofer beschadigd raken. Neem daarom de onderstaande punten in acht. Opmerkingen : ¶ Stel het uitgangsniveau van de versterker niet te hoog in wanneer de lage frekwenties versterkt worden door de klank- en contourregeling van de versterker. ¶ Zet de volumeregelaar van de versterker in de minimumstand bij de bediening van de schakelaars op de versterker of wanneer de pickup-naald op de plaat daalt.

Onderhoud Onderhoud van het toestel Veeg het voorpaneel of de behuizing indien nodig met een zachte droge doek schoon. Gebruik geen thinner, benzine, al- cohol voor het reinigen. Dit soort middelen tast namelijk de behuizing aan. Meer over contactreinigers Gebruik geen contact-reiniger daar deze problemen kan veroorzaken. Pas vooral op met contact-reinigers die olie bevatten daar deze de plastic onderdelen kunnen aantasten. Specificaties Type ........... Subwoofersysteem met ingebouwde versterker [Versterker] Dynamisch vermogen ....................................... 100 W (6 Ω) Nominaal uitgangsvermogen .................................................. 75 W RMS (100 Hz, 6 Ω) Ingangsgevoeligheid & Ingangsimpedantie ................................................................ 300 mV (37 kΩ) [Luidspreker] Behuizing ..............................................Basreflex, vloer-type Luidsprekerbezetting .......................... 160 mm konish type Nominale impedantie .................................................... 6 Ω [General] Nominaal opgenomen vermogen .............................. 70 W Frequentiebereik ......................................... 35 Hz ~ 200 Hz Afmetingen Breedth ............................................................... 215 mm Hoogte ................................................................ 350 mm Diepte ................................................................. 342 mm Netto gewicht ............................................................. 9,7 kg

OPMERKING : HET ROOSTER MAG NIET VERWIJDERD

WORDEN. Opmerkingen : ¶ KENWOOD volgt een politiek van voordurende aanpassing aan nieuwe ontwikkelingen. Hierdoor kunnen de specifikaties dan ook zonder voorafgaande kennisgeving worden gewijzigd. ¶ Het toestel werkt mogelijk niet optimaal in een zeer koude ruimte (bij temperaturen onder nul).SW-40HT B61-1290-00 0
