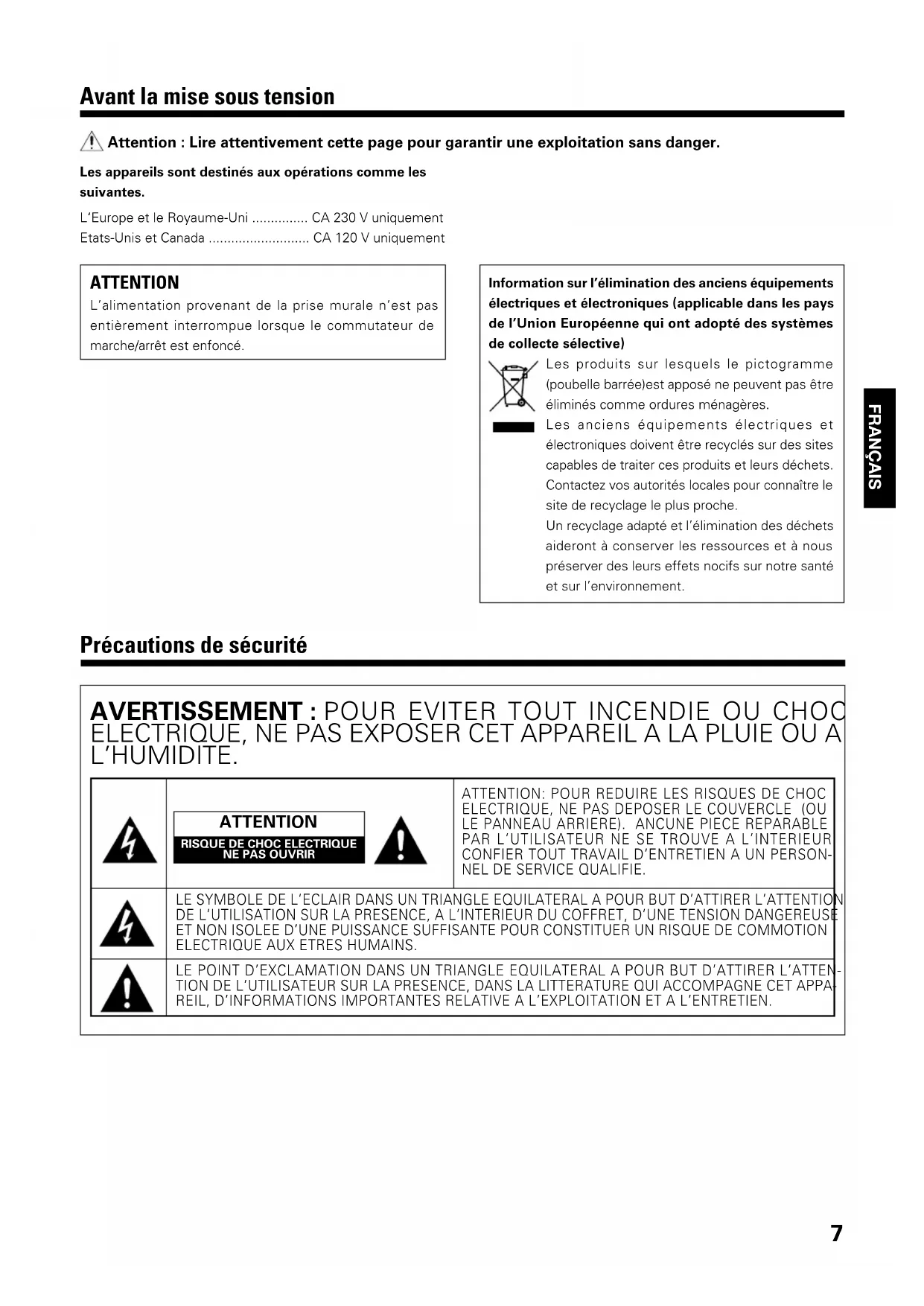

Avant la mise sous tension Attention : Lire attentivement cette page pour garantir une exploitation sans danger. Les appareils sont destinés aux opérations comme lessuivantes.L‘Europe et le Royaume-Uni ............... CA 230 V uniquementEtats-Unis et Canada ........................... CA 120 V uniquement ATTENTION L’alimentation provenant de la prise murale n’est pasentièrement interrompue lorsque le commutateur demarche/arrêt est enfoncé.Information sur l’élimination des anciens équipementsélectriques et électroniques (applicable dans les paysde l’Union Européenne qui ont adopté des systèmesde collecte sélective)Les produits sur lesquels le pictogramme(poubelle barrée)est apposé ne peuvent pas êtreéliminés comme ordures ménagères.Les anciens équipements électriques etélectroniques doivent être recyclés sur des sitescapables de traiter ces produits et leurs déchets.Contactez vos autorités locales pour connaître lesite de recyclage le plus proche.Un recyclage adapté et l’élimination des déchetsaideront à conserver les ressources et à nouspréserver des leurs effets nocifs sur notre santéet sur l’environnement.SW-40HT B61-1290-00 0

FRANÇAIS Lire toutes les instructions – Lire attentivement toutes les consignes de sécurité et les instructions de fonctionnement avant d’utiliser le produit. Conserver ce mode d’emploi – Conserver les consignes de sécurité et les instructions de fonctionnement pour pouvoir s’y reporter ultérieurement. Tenir compte des avertissements – Respecter tous les avertissements indiqués sur le produit et dans le mode d’emploi. Suivre les instructions – Suivre toutes les instructions de fonctionnement et d’utilisation.

1. Nettoyage – Débrancher la prise murale du produit

avant d’entreprendre son nettoyage. Ne pas utiliser de nettoyants liquides ni de produits en aérosol. Utiliser un chiffon humide pour le nettoyage.

2. Equipements auxiliaires – Ne jamais employer des

équipements auxiliaires autres que ceux que recommande le fabricant du produit car ils peuvent présenter un risque.

3. Eau et humidité – Ce produit ne doit pas être exposé

aux écoulements d’eau ni aux éclaboussures – par exemple, près d’une baignoire, d’un lavabo, d’un évier, ou d’u’ cuve à lessive, dans un sous-sol humide, ou près d’une piscine, etc. Ne placer aucun objet contenant un liquide, tel qu’un vase de fleurs, sur l’appareil.

4. Accessoires – Ne pas placer le produit sur un socle, un

chariot, un trépied, une console ou une table instable. En plus des dégradations qu’il subirait, sa chute pourrait provoquer de graves blessures aux enfants ou adultes à proximité. Utiliser un socle, un chariot, un trépied, une console ou une table conformes aux recommandations du fabricant ou bien vendus avec le produit. Pour fixer le produit, suivre les instructions du fabricant et utiliser des accessoires recommandés par le fabricant. Si le produit est placé sur un support mobile, le déplacer avec soin. Les arrêts brusques, contraintes ou irrégularités du plancher par exemple pourraient provoquer une chute du produit.

5. Aération – Le coffret comporte des ouïes et des

ouvertures destinées à assurer une ventilation suffisante pour que l’appareil fonctionne bien sans échauffement. Ne jamais obstruer ces ouvertures. Ne jamais bloquer les orifices d’aération en utilisant l’appareil sur un lit, un divan, un tapis ou autre surface similaire. Le produit ne peut être installé dans une bibliothèque ou un autre meuble qu’à condition de prévoir une ventilation suffisante et sous réserve de respecter les instructions du fabricant.

6. Sources d’alimentation – Ce produit ne doit être

raccordé qu’à une alimentation du type indiqué sur le produit. En cas de doute sur les caractéristiques du secteur local, contacter le revendeur du produit ou la compagnie d’électricité.

ATTENTION - Polarisation – La fiche du cordon d’alimentation du produit est de type fiche d’alimentation en courant alternatif polarisé (fiche dont l’une des lames est plus large que l’autre). L’une des broches de la fiche est plus large que l’autre et la fiche ne rentre dans la prise que dans un seul sens. Cette particularité est une mesure de sécurité. Si vous ne parvenez pas à introduire la fiche dans la prise, essayez dans l’autre sens. Si la fiche ne rentre pas dans l’autre sens non plus, faites remplacer par un électricien qualifié la prise murale par une prise du nouveau modèle. Ne supprimez pas la fiche de sécurité.

8. Protection du cordon d’alimentation – Les cordons

d’alimentation doivent être placés de manière qu’ils ne soient pas piétinés ni écrasés; faire attention en particulier aux cordons près des prises ou réceptacles et au point où ils sortent du produit.

9. Foudre – Pour assurer la protection de ce produit par

temps d’orage, ainsi que lorsqu’on le laisse sans surveillance et ne prévoit pas de s’en servir avant longtemps, il est recommandé de débrancher le cordon d’alimentation ainsi que la prise d’antenne ou de distribution câblée. On évitera ainsi le risque d’endommagement du produit par la foudre ou les surtensions. 10.Surcharge – Ne pas utiliser les prises murales ou rallonges en surcharge car cela fait courir le risque d’incendie ou d’électrocution. 11.Pénétration d’objets et de liquides – Ne jamais enfoncer d’objets d’aucune sorte dans les ouvertures du produit car ils risquent de toucher des points de tension dangereux ou de court-circuiter des pièces, ce qui pourrait provoquer un feu ou un choc électrique. Ne jamais renverser de liquide d’aucune sorte sur le produit. 12.Entretien – Ne pas tenter de réparer le produit soi- même car l’ouverture ou le retrait d’un couvercle risque d’exposer l’utilisateur à des dangers, par exemple une tension dangereuse. Toute réparation doit être confiée à un personnel d’entretien qualifié. 13.Endommagement demandant réparation – Débrancher le produit de la prise secteur et le faire réparer par un technicien qualifié dans les cas suivants: a) Lorsque le cordon d’alimentation secteur ou sa fiche sont endommagés, b) Lorsqu’un liquide a été renversé, ou que des objets sont tombés, dans le produit, c) Lorsque le produit a été exposé à la pluie ou à l’eau, d) Si le produit ne fonctionne pas normalement alors qu’il est utilisé conformément au mode d’emploi, e) Si le produit est tombé ou qu’il a subi des dégâts,

i les performances du produit se sont manifestement dégradées. – Cela signifie que le produit a besoin d’être réparé. g) Si une odeur anormale ou de la fumée se dégage. 14.Pièces de rechange – Lorsqu’il faut changer une pièce, s’assurer que le dépanneur utilise la pièce de rechange prescrite par le fabricant ou bien une pièce présentant les mêmes caractéristiques que la pièce originale. Les pièces de substitution non agréées par le fabricant font courir un risque d’incendie, d’électrocution et d’autres risques encore. 15.Contrôle de sécurité – Après toute intervention d’entretien ou de réparation sur ce produit, demander au dépanneur d’effectuer les vérifications de sécurité pour s’assurer qu’il est en bon état de marche. 16.Montage au mur ou au plafond – En cas de montage du produit au mur ou au plafond, suivre les recommandations du fabricant.

17. Chaleur – Ce produit doit être tenu à l’écart de sources

de chaleur comme les radiateurs, les trappes de chaleur, les poêles et autres produits. Ne placer aucun objet en combustion, telle qu’une bougie ou une lanterne, sur le produit ou dans son voisinage immédiat. 18.Lignes électriques – Une antenne extérieure ne doit jamais s’installer à proximité de lignes électriques aériennes ou des fils d’un circuit électrique force ou lumière ou encore à un endroit où elle risque de tomber sur de tels circuits ou lignes. Pendant l’installation d’une antenne extérieure, observer la plus grande prudence car tout contact avec une ligne ou un circuit électrique fait courir un danger de mort. Remarque: L’article 7 n’est pas requis sauf pour un équipement mis à la terre ou polarisé.

CONSIGNES DE SÉCURITÉ IMPORTANTES

Attention: Lire attentivement cette page pour garantir une exploitation sans danger.SW-40HT B61-1290-00 0

• FRANÇAIS Introduction Nous vous remercions d’avoir bien voulu intégrer nos enceintesà votre chaîne. KENWOOD a la certitude que ce choix vousréserve des années de plaisir musical. Prenez le temps de lireattentivement ce livret. Il vous permettra d’obtenir le meilleurde ces enceintes. Pour votre référence Inscrivez le numéro de série, que vous trouverez à l’arrière del’appareil, dans les espaces prévus de la carte de garantie etdans l’espace prévu ci-dessous. Indiquez les numéros de mo-dèle et de série au cas où vous devriez faire appel à votre con-cessionnaire pour des renseignements ou réparations de cetappareil.SW-40HT Numéro de série Déballage Déballez soigneusement l’appareil et assurez-vous de mettrede côté tous les accessoires de manière à ne pas les perdre.Examinez bien l’appareil pour déceler d’éventuelsendommagements pendant le transport. Si votre appareil estendommagé ou s’il ne fonctionne pas, en aviserimmédiatement votre concessionnaire. Si votre appareil vousa été livré directement, avertir immédiatement la société detransport. Seule la personne ou la société ayant reçu l’appareilpeut porter plainte contre le transporteur en casd’endommagement. Nous vous recommandons de garder lecarton et le matériel d’emballage d’origine au cas où vous auriezà transporter ou à envoyer votre appareil dans l’avenir.Gardez ce manuel pour une référence future. Accessoires Cordon à broche (1) Table des matières Attention : Lire les pages marquées avec atten-tion pour garantir un fonctionnenment en toutesécurité. Avant la mise sous tension p. 7
• Précautions de sécurité p. 7
• CONSIGNES DE SÉCURITÉ IMPORTANTES p. 8
• Introduction p. 9
• Table des matières p. 9
• Installation p. 9
• Connexions p. 10
• Commandes et indicateurs p. 11
• Entretien p. 11
• Caractéristiques techniques Installation Comme ce enceinte “Subwoofer” est pratiquementomnidlrectionnel, Il peut prendre place presque n’importe où.Par exemple, on pourra l’installer près de la chaîne (comprenantun amplificateur, tuner, platine-cassette, etc.), dans un coin dulocal d’écoute. Les caractéristiques de restitutuion desfréquences ultra-basses de ce enceinte seront les plus richess’il est disposé dans un coin ou près d’une paroi. Comme lescomposants ultra basses de la musique sont habituellementmonophoniques, un seul Subwoofer permet d’obtenir un effetde champ sonore suffisant s’il est combiné à une chaîne stéréo.De toute façon, il n’est pas possible de raccorder deux unitésSubwoofer. ATTENTION Pour permettre la ventilation de l’appareil, installez-leen tenant compte de ce qui suit.• Ménagez une distance de plus de 10 cm entre leSubwoofer en arrière et les murs voisins. Veillez tout par-ticulièrement à ce que le dissipateur thermique no soitpas couvert par une rideau, etc.• Ne pas placer l'équipement sur un lit, un divan, unecarpette ou autre objet similaire. La poussière aspiréerisque de causer un incendie.• Installez le Subwoofer verticalement.Installation verticaleFréquence p. 11

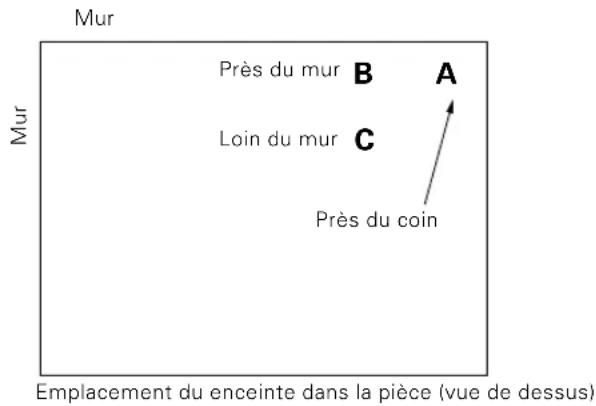

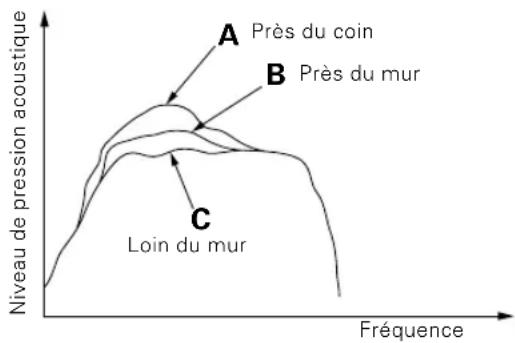

Près du coinPrès du murLoin du murNiveau de pression acoustiqueEmplacement du enceinte dans la pièce (vue de dessus)

Près du coin Mur Près du murLoin du mur MurSW-40HT B61-1290-00 0

FRANÇAIS Installation Réaction acoustique Une réaction acoustique (hurlement) risque de se produire si le Subwoofer est installé à proximité d’une platine à disque analogique. Dans cette éventualité, écarter le Subwoofer par rapport à la platine ou réduite le volume du Subwoofer (en tournant le VOLUME dans le sens anti-horaire.) Bien que ce soit plus rare, ce phénomène de réaction acoustique peut également provenir des interférences mutuelles avec une platine cassette, un lecteur de disque compact, un lecteur de disque laser. Si le son et/ou l’image devait être perturbé par ce phénomène, éloigner le Subwoofer de ces composants ou réduire son intensité sonore. Fonctionnement près d’un téléviseur Si l'enceinte d'extrêmes graves (Subwoofer) est installée près d'un téléviseur, la réception peut être perturbée et les couleurs altérées. Si vous notez l'un ou l'autre de ces phénomènes, éloignez l'enceinte d'extrêmes graves (Subwoofer) du téléviseur jusqu'à ce que la réception redevienne normale. Connexions Si votre amplificateur ou votre récepteur ne peut sortir que sous forme séparée les signaux des voies droite et gauche au niveau ligne, il vous faut utiliser un adaptateur (non fourni) pour mélanger ces signaux et être en mesure de les appliquer au Subwoofer relié à l’amplificateur ou au récepteur. ÷ Si on raccorde un appareil autre que ceux de cette chaîne, consulter le mode d'emploi de l'appareil en question. ÷ Veiller à ce que tous les câbles de raccordement soient correctement enfichés. S'il y a un mauvais contact, le son reproduit est brouillé ou il n'y a pas de son du tout. SUB SUB WOOFER WOOFER PRE OUT PRE OUT LINE INPUT Amplificateur ou Centre de contrôle Audio/Vidéo Cordon à broche ATTENTION L’appareil n’est pas complètement isolé du courant secteur lorsque l’interrupteur POWER est réglé sur OFF. Pour isoler complètement l’appareil de la source d’alimentation, il est nécessaire de débrancher le cor- don d’alimentation de la prise secteur. Pour pouvoir couper immédiatement le courant en cas d’urgence, brancher la fiche du cordon d’alimentation sur une prise secteur accessible.

PRÉCAUTIONS CONCERNANT LES RACCORDEMENTS

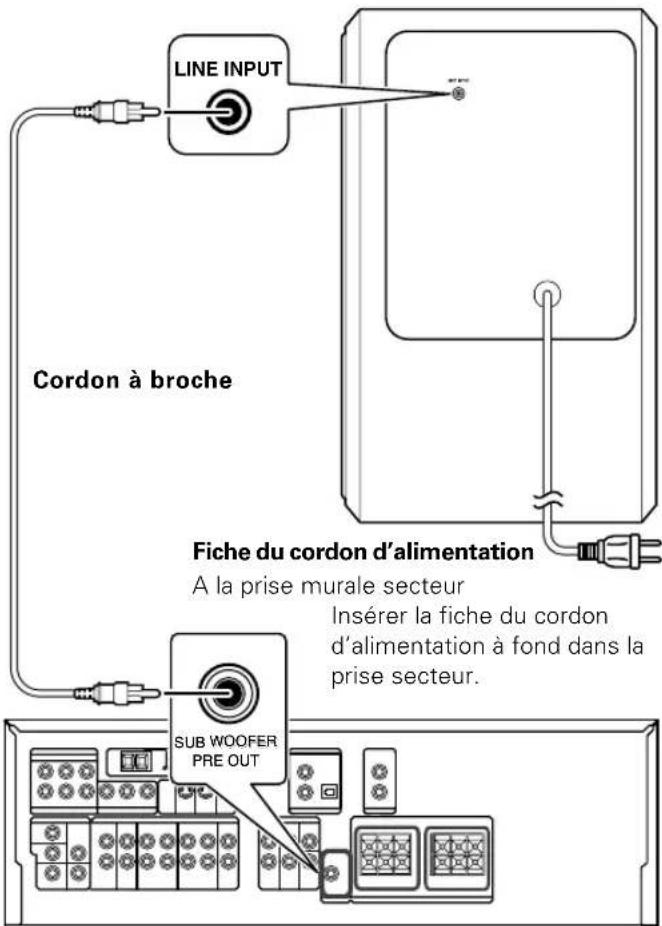

Ne brancher le cordon d’alimentation sur une prise murale que lorsque tous les appareils sont raccordés. Avant de débrancher un cordon ou un câble de l’application, toujours régler l’interrupteur POWER sur OFF et débrancher la fiche d’alimentation de la prise secteur. Fiche du cordon d’alimentation A la prise murale secteur Insérer la fiche du cordon d’alimentation à fond dans la prise secteur.SW-40HT B61-1290-00 0

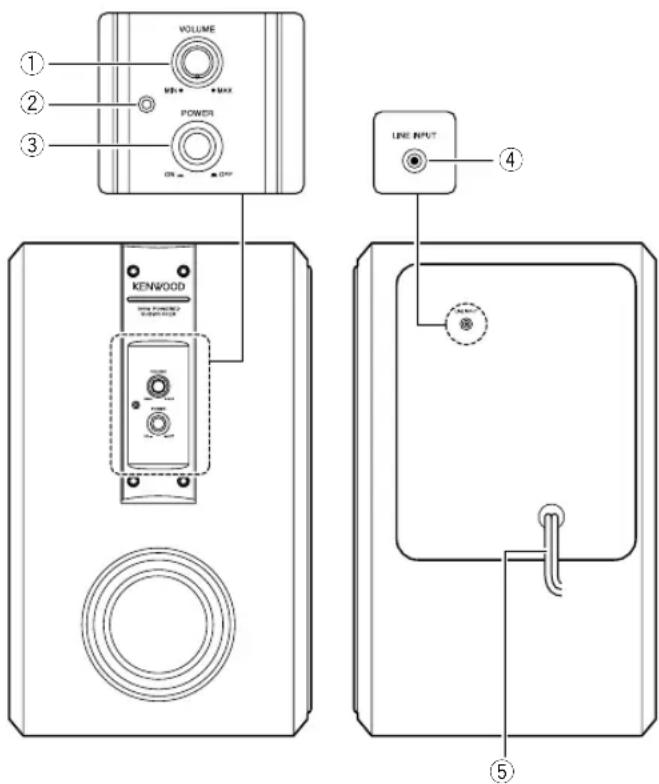

FRANÇAIS Commandes et indicateurs 1 Bouton de commande VOLUME Il ajuste le niveau du volume de la sortie ultra-basse du Subwoofer. Une rotation dans le sens horaire augmente le niveau du volume qui est réduit par une rotation dans le sens opposé. 2 Indicateur POWER (Indicateur de puissance) Lorsque l’alimentation est activée, l’indicateur POWER s’illumine. 3 Interrupteur POWER Pour mettre sous tension (ON) ou hors tension (OFF). 4 Prises d’entrée de ligne (LINE INPUT) (pour fiche de type RCA) Ces prises servent au raccordement du Subwoofer au prises de sortie de préampli de l’amplificateur. 5 Cordon d’alimentation Connecter le vers une pris CA. Précautions relatives à l’utilisation Un niveau d’entrée excessif au Subwoofer risque de dégrader la qualité du son et d’endommager l’appareil. Dès lors, bien tenir compte des précautions suivantes. Remarques :

Ne pas élever la sortie de l’amplificateur à un niveau tro élevé tandis que le niveau des graves est accentué par le réglage de tonalité ou le correcteur physiologique de l’amplificateur. ¶ Lors d’une action sur les commandes de l’amplificateur ou quand on place la pointe de lecture sur un disque analogique, ramener le volume de l’amplificateur à son niveau minimal.

Entretien Entretien de l'appareil Si la face avant ou le coffret sont sales, les nettoyer avec un chiffon propre et sec. N'utiliser ni diluant, essence, alcool, etc., car ces produits peuvent décolorer les surfaces. En ce qui concerne les produits à nettoyer les verres de contact Ne pas utiliser de nettoyeur de contact car ceci pourrait provoquer un mauvais fonctionnement. Attention en particulier aux nettoyeurs de contact contenant de l'huile car ils risquent de déformer les éléments de plastique. Caractéristiques techniques Type ......... Système de enceinte déxtrême-grave (Subwoofer) à amplificateur incorporé [Amplificateur] Puissance dynamique ....................................... 100 W (6 Ω) (Pour le Canada) Puissance nominale de sortie (FTC) 75 W RMS, sur 6 Ω 100 Hz, avec une distorsion harmonique totale inférieure à 0,7 %. Sensibilité et Impédance d’entrée ............. 300 mV (37 kΩ) (Pour l’Europe) Puissance nominale de sortie .................................................. 75 W RMS (100 Hz, 6 Ω) Sensibilité et Impédance d’entrée ............. 300 mV (37 kΩ) [Haut-parleur] Coffret ............................ Bass-reflex, type à poser sur le sol Haut-parleur .................................... Type à cône de 160 mm Impédance nominale ..................................................... 6 Ω [Générales] Consommation nominale ........................................... 70 W Réponse en fréquence ................................ 35 Hz ~ 200 Hz Dimensions Largeur ............................................................... 215 mm Hauteur ............................................................... 350 mm Profondeur ..........................................................342 mm Poids net ..................................................................... 9,7 kg REMARQUE : NE PAS RETIRER LA GRILLE. Remarques : ¶ KENWOOD poursuit une politique permanente de recher- che. Pour cette raison les caractéristiques peuvent être modifiées sans préavis. ¶ Les températures extrêmes froides (quand l’eau gèle), peuvent diminuer les performances.SW-40HT B61-1290-00 0
