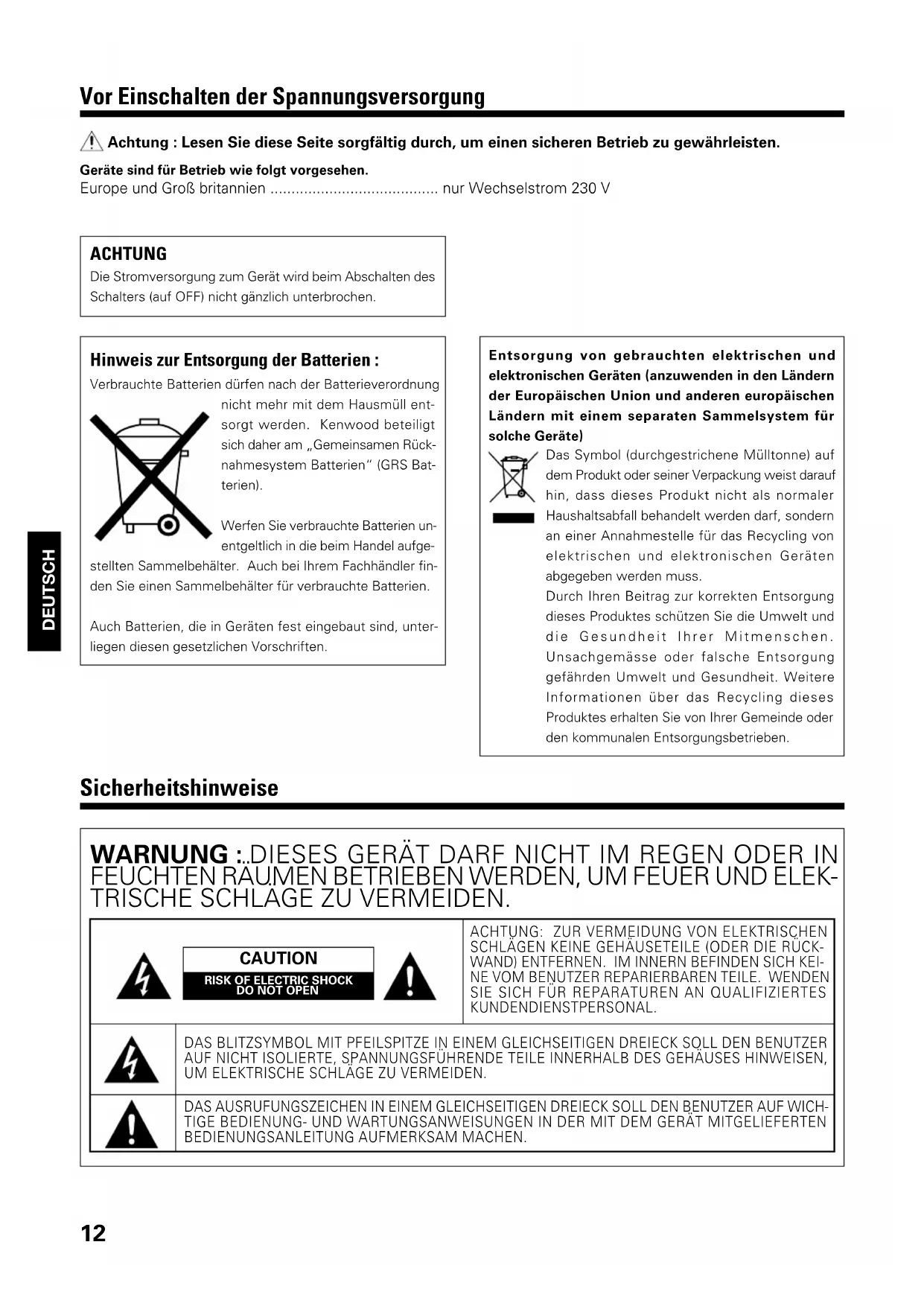

DEUTSCH Vor Einschalten der Spannungsversorgung Achtung : Lesen Sie diese Seite sorgfältig durch, um einen sicheren Betrieb zu gewährleisten. Geräte sind für Betrieb wie folgt vorgesehen. Europe und Groß britannien ........................................ nur Wechselstrom 230 V Sicherheitshinweise DAS AUSRUFUNGSZEICHEN IN EINEM GLEICHSEITIGEN DREIECK SOLL DEN BENUTZER AUF WICH- TIGE BEDIENUNG- UND WARTUNGSANWEISUNGEN IN DER MIT DEM GERÄT MITGELIEFERTEN BEDIENUNGSANLEITUNG AUFMERKSAM MACHEN. DAS BLITZSYMBOL MIT PFEILSPITZE IN EINEM GLEICHSEITIGEN DREIECK SOLL DEN BENUTZER AUF NICHT ISOLIERTE, SPANNUNGSFÜHRENDE TEILE INNERHALB DES GEHÄUSES HINWEISEN, UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN.

ACHTUNG: ZUR VERMEIDUNG VON ELEKTRISCHEN

SIE SICH FÜR REPARATUREN AN QUALIFIZIERTES KUNDENDIENSTPERSONAL. WARNUNG : DIESES GERÄT DARF NICHT IM REGEN ODER IN FEUCHTEN RÄUMEN BETRIEBEN WERDEN, UM FEUER UND ELEK- TRISCHE SCHLÄGE ZU VERMEIDEN. CAUTION

RISK OF ELECTRIC SHOCKDO NOT OPEN

Hinweis zur Entsorgung der Batterien : Verbrauchte Batterien dürfen nach der Batterieverordnungnicht mehr mit dem Hausmüll ent-sorgt werden. Kenwood beteiligtsich daher am „Gemeinsamen Rück-nahmesystem Batterien“ (GRS Bat-terien).Werfen Sie verbrauchte Batterien un-entgeltlich in die beim Handel aufge-stellten Sammelbehälter. Auch bei Ihrem Fachhändler fin-den Sie einen Sammelbehälter für verbrauchte Batterien.Auch Batterien, die in Geräten fest eingebaut sind, unter-liegen diesen gesetzlichen Vorschriften. ACHTUNG Die Stromversorgung zum Gerät wird beim Abschalten desSchalters (auf OFF) nicht gänzlich unterbrochen.Entsorgung von gebrauchten elektrischen undelektronischen Geräten (anzuwenden in den Ländernder Europäischen Union und anderen europäischenLändern mit einem separaten Sammelsystem fürsolche Geräte)Das Symbol (durchgestrichene Mülltonne) aufdem Produkt oder seiner Verpackung weist daraufhin, dass dieses Produkt nicht als normalerHaushaltsabfall behandelt werden darf, sondernan einer Annahmestelle für das Recycling vonelektrischen und elektronischen Gerätenabgegeben werden muss.Durch Ihren Beitrag zur korrekten Entsorgungdieses Produktes schützen Sie die Umwelt unddie Gesundheit Ihrer Mitmenschen.Unsachgemässe oder falsche Entsorgunggefährden Umwelt und Gesundheit. WeitereInformationen über das Recycling diesesProduktes erhalten Sie von Ihrer Gemeinde oderden kommunalen Entsorgungsbetrieben.SW-40HT B61-1290-00 0

DEUTSCH Lesen Sie die Bedienungsanleitung – Befolgen Sie alle Sicherheits- und Bedienungsanweisungen, wenn Sie dieses Produkt in Betrieb nehmen. Bewahren Sie die Bedienungsanleitung auf – Sie sollten die Sicherheits- und Bedienungsanweisungen für spätere Nachschlagzwecke aufbewahren. Befolgen Sie die Warnungen – Sie sollten alle an dem Produkt angegebenen und in der Bedienungsanleitung aufgeführten Warnungen strikt befolgen. Befolgen Sie die Instruktionen – Bitte befolgen Sie alle aufgeführten Instruktionen für die Bedienung und die Verwendung.

1. Reinigung – Ziehen Sie den Netzstecker dieses Gerätes

von der Netzdose ab, bevor Sie dieses Produkt reinigen. Ver- wenden Sie niemals flüssige Reinigungsmittel oder Reinigungssprays. Verwenden Sie nur ein angefeuchtetes Tuch für das Reinigen.

2. Zusatzvorrichtungen – Verwenden Sie niemals Zusatz-

vorrichtungen, die nicht vom Hersteller empfohlen wurden, weil dadurch Unfälle verursacht werden können.

Wasser und Feuchtigkeit – Das Gerät darf niemals Was- sertropfen oder Wasserspritzern ausgesetzt werden – wie sie zum Beispiel in der Nähe einer Badewanne, eines Waschbek- kens, einer Küchenspüle, einer Waschmaschine, in einem feuchten Kellerraum oder in der Nähe eines Schwimmbek- kens usw. auftreten. Stellen Sie niemals mit Flüssigkeiten gefüllte Behälter, wie z.B. Blumenvasen, auf das Gerät.

4. Zubehör – Ordnen Sie dieses Gerät niemals auf einem

instabilen Wagen, Stand, Stativ, Halter oder Tisch an. Das Gerät könnte herunter fallen und ernsthafte Verletzungen bei Kindern und Erwachsenen bzw. ernsthafte Beschädi- gungen an dem Gerät verursachen. Verwenden Sie nur einen vom Hersteller empfohlenen Wagen, Stand, Stativ, Halter oder Tisch. Die Montage dieses Gerätes ist gemäß den Instruktionen des Herstellers auszuführen, wobei nur das von dem Hersteller empfohlene Einbaumaterial ver- wendet werden darf. Lassen Sie äußerste Vorsicht wal- ten, wenn Sie das auf einen Wagen angebrachte Gerät mit dem Wagen transportieren. Schnelles An- halten, übermäßige Kraftanwendung und un- ebene Bodenflächen könnten dazu führen, dass das auf dem Wagen abgestellte Gerät gemeinsam mit dem Wagen umfällt.

5. Ventilation – Im Gehäuse des Gerätes sind Ventilations-

öffnungen vorhanden, um einen zuverlässigen Betrieb des Gerätes zu gewährleisten und um es vor Überhitzung zu schützen. Blockieren Sie niemals die Belüftungsöffnungen, indem Sie das Gerät auf einem Bett, Sofa, Teppich oder einer ähnlich weichen Unterlage abstellen. Dieses Gerät sollte nicht in ein Bücherregal oder Einbauschrank einge- baut werden, wenn nicht für ausreichende Belüftung ge- sorgt ist, wie es in der Einbauanleitung des Herstellers beschrieben ist.

6. Spannungsversorgung – Dieses Gerät darf nur an die

Netzspannung angeschlossen werden, die an dem Gerät an- gegeben ist. Wenn Sie sich über die Art der Spannungs- versorgung in Ihrer Wohnung nicht sicher sind, wenden Sie sich an Ihren Faschhändler oder an das örtliche Energiever- sorgungsunternehmen.

7. Netzkabel – Netzkabel müssen so geführt werden,

dass sie keine Stolpergefahr bilden und dass keine Be- schädigung durch andere Gegenstände hervorgerufen werden kann. Insbesondere ist Vorsicht an Steckern, Steck- dosen sowie dem Austritt des Netzkabels aus dem Gerät geboten.

8. Gewitter – Zum Schutz des Gerätes bei einem Gewit-

ter, oder wenn es über längere Zeit nicht beaufsichtigt und benutzt wird, sollte der Netzstecker gezogen und die An- tenne oder das Kabelsystem abgetrennt werden. Dies verhindert Schäden am Gerät aufgrund von Blitzschlag und Spannungsstößen im Wechselstromnetz.

9. Überlastung – Überlasten Sie niemals Netzsteckdosen,

Verlängerungskabel oder Mehrfachsteckdosen, weil sonst die Gefahr von Feuer oder elektrischen Schlägen besteht. 10.Eindringen von Fremdmaterial und Flüssigkeit – Achten Sie darauf, dass niemals Fremdmaterial oder Flüs- sigkeit durch die Belüftungsöffnungen in dieses Gerät ein- dringt, da es anderenfalls zu Kontakt mit unter hoher Span- nung stehender Bauteile bzw. zu einem Kurzschluss mit dem sich daraus ergebenden Brand oder elektrischen Schlag kommen kann. Verschütten Sie niemals Flüssigkei- ten jeglicher Art auf dieses Gerät.

11. Wartung – Versuchen Sie niemals selbst, die Wartung

dieses Gerätes auszuführen, da durch die Öffnungen oder durch das Entfernen von Abdeckungen unter Spannung stehende Teile freigelegt werden können, deren Berührung eine Gefahrenquelle darstellt. Überlassen Sie alle Wartungsarbeiten dem qualifizierten Kundendienst- personal. 12.Beschädigungen, die Reparatur erfordern – Ziehen Sie den Netzstecker, und überlassen Sie unter den folgenden Bedingungen die Wartung dem qualifizierten Kundendienst- personal. a) Wenn das Netzkabel oder der Netzstecker beschädigt ist. b) Wenn Flüssigkeit auf das Gerät verschüttet wurde oder Gegenstände in das Gerät eingedrungen sind. c) Wenn das Gerät Regen oder Wasser ausgesetzt war. d) Wenn das Gerät bei Befolgung der Bedienungsan- leitung nicht normal arbeitet. e) Wenn das Gerät fallengelassen oder auf jegliche Weise beschädigt wurde. f) Wenn das Gerät eine deutliche Änderung der Lei- stung aufweist, die auf eine erforderliche Wartung hinweist. g) Wenn ungewöhnlicher Geruch oder Rauch festgestellt wird. 13.Ersatzteile – Wenn Ersatzteile benötigt werden, über- zeugen Sie sich, daß der Kundendiensttechniker Ersatztei- le verwendet, die vom Hersteller vorgeschrieben sind oder die gleichen Eigenschaften wie die Originalteile aufweisen. Nicht zugelassene Ersatzteile können zu Feuer, elektri- schen Schlägen oder anderen Unfällen führen. 14.Sicherheitsprüfung – Bitten Sie den Kundendienst- techniker nach der Beendigung von Wartungs- oder Repa- raturarbeiten an diesem Gerät um die Durchführung einer Sicherheitsprüfung, um festzustellen, ob sich das Gerät im einwandfreien Betriebszustand befindet. 15.Wand- oder Deckenmontage – Dieses Gerät darf nur gemäß Empfehlung des Herstellers an einer Wand oder an der Decke angebracht werden. 16.Wärme– Das Gerät darf nicht in der Nähe von Wärme- quellen wie Heizgebläsen, Heizungen, Öfen oder anderen Geräten, die Wärme erzeugen, aufgestellt werden. Stel- len Sie niemals Objekte mit offenen Flammen, wie Kerzen oder Laternen, auf oder in die Nähe des Gerätes.

17. Stromleitungen – Eine Außenantenne sollte nicht in

der Nähe von Starkstromleitungen oder anderen elektri- schen Leitungen bzw. an Stellen, wo es auf derartige elek- trische Leitungen fallen kann, installiert werden. Beim In- stallieren einer Außenantenne muß mit größter Sorgfalt darauf geachtet werden, nicht versehentlich elektrische Leitungen zu berühren, weil dies lebensgefährlich ist. WICHTIGE SICHERHEITSINSTRUKTIONEN Achtung : Lesen Sie diese Seite sorgfältig durch, um einen sicheren Betrieb zu gewährleisten.SW-40HT B61-1290-00 0

• DEUTSCH Aufstellung Der Subwoofer ist praktisch ein omnidirektionaler Lautspre-cher, so daß er fast an jeder Stelle aufgestellt werden kann.Beispielsweise kann der Subwoofer-neben der Musikanlage(bestehend aus Verstärker, Tuner, Kassettendeck usw.), in einerEcke des Raums, unter einem Tisch usw. aufgestellt werden.Die Ultrabaß-Reproduktions-Charakteristika des Subwoofer kommenam besten zur Geltung, wenn der Subwoofer in einer Ecke odernahe einer Wand aufgestellt ist. Da die Ultrabaß-Bestandteile derMusik normalerweise in Mono vorkommen, ist zur Erzielung einerausreichenden Klang-feldwirkung nur ein Subwoofer in Kombinati-on mit einer Stereo-Musikanlage erforderlich. Es ist zudem nichtmöglich, zwei Subwoofer-Einheiten anzuschließen. ACHTUNG Um gute Belüftung sicherzustellen, die folgendenPunkte beim Einbau des Gerätes beachten.• Einen Abstand von mindestens 10 cm zwischen demSubwoofer zurück und der (den) umgebenden Wänd(Wänden) einhalten. Besonders Vorsicht ist geboten,damit der Kühlkörper beim Einbau nicht von einemVorgang oder dgl. abgedeckt wird.• Stellen Sie das System nicht auf ein Bett, ein Sofa, einenTeppich o. dgl. Durch die Lüftung eingesogeneStaubteilchen können einen Brand verursachen.• Unbedingt den Subwoofer vertikal einbauen. Einleitung Wir danken lhnen für den Kauf dieses Lautsprechers der einenwichtigen Teil lhres Hi-Fi-Systems darstellt. KENWOOD istdavon überzeugt, daß lhnen dieser Lautsprecher über langeJahre einen sehr zufriedenstellenden Hörgenuß bieten wird.Bitte lesen Sie diese Anleitung sorgfältig durch. Sie hilft lhnendabei, die vorgesehenen optimalen Leistungswerte desLautsprechers zu erreichen. Seriennummer Tragen Sie die Seriennummer, die sich an der Rückseite desGerätes befindet, in die Garantiekarte und unten ein. GebenSie das Modell und die Seriennummer immer an, wenn Siesich für Rückfragen oder Reparaturen an Ihren Fachhändlerwenden.SW-40HT Seriennummer Auspacken Packen Sie das Gerät vorsichtig aus und achten Sie darauf, daßkeine Zubehörteile im Karton verbleiben.Untersuchen Sie das Gerät auf mögliche Transportschäden. Istdas Gerät beschädigt oder funktioniert nicht einwandfrei, wendenSie sich sofort an den Händler, bei dim es gekauft wurde.Falls Sie das Gerät auf dem Versandwege bezogen haben,wenden Sie sich sofort an die Transportfirma. Nur dereigentliche Empfänger ist berechtigt, einenSchadenersatzanspruch gegenüber dem Transporteur geltendzu machen.Wir empfehlen, den Karton und die Verpackungsmaterialien füreinen möglichen Transport des Gerätes in der Zukunftaufzubewahren.Bitte heben Sie diese Bedienungsanleitung für zukünftigesNachschlagen gut auf. Zubehör Penstekker-snoer (1) Inhalt Achtung : Lesen Sie diefolgendent, min markierten Seiten sorgfältig durch. Vor Einschalten der Spannungsversorgung p. 12
• Sicherheitshinweise p. 12
• WICHTIGE SICHERHEITSINSTRUKTIONEN p. 13
• Einleitung p. 14
• Inhalt p. 14
• Aufstellung p. 14
• Anschlüsse p. 15
• Bedienelemente und Anzeigen p. 16
• Wartung p. 16
• Technische Daten p. 16

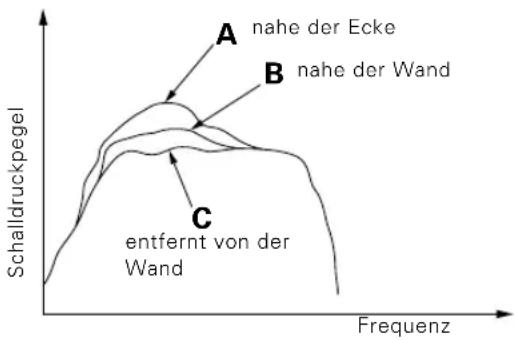

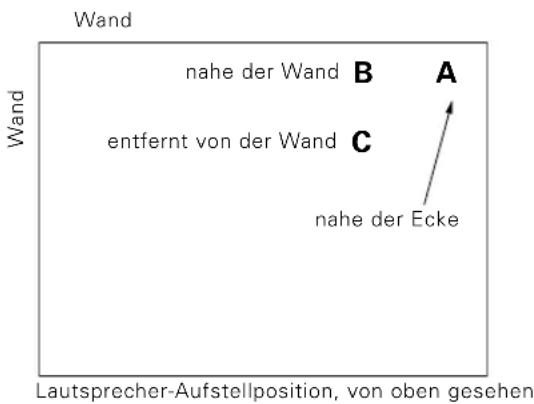

Lautsprecher-Aufstellposition, von oben gesehennahe der Ecke Wand nahe der Wandentfernt von der Wand Wand SchalldruckpegelFrequenz

nahe der Eckenahe der Wandentfernt von der Wand Vertikaler EinbauSW-40HT B61-1290-00 0

DEUTSCH Aufstellung Akustische Rückkopplung Wenn der Subwoofer in der Nähe eines Plattenspielers aufgestellt wird, kann ein Heulton durch akustische Rückkopplung erzeugt werden. Sollte dies vorkommen, den Subwoofer weiter vom Plattenspieler entfernt aufstellen oder die Lautstärke des Subwoofer reduzieren (durch Drehen des VOLUME entgegen dem Uhrzeigersinn). Der Heulton kann auch aufgrund von Interferenzen mit einem Kassettendeck, CD- Spieler oder Laserdisc-Spieler auftreten, dies ist allerdings äußerst selten. Falls der Ton oder das Bild aus diesem Grund verzerrt zu sein scheint, den Subwoofer weiter von den anderen Geräten entfernt aufstellen oder seine Lautstärke reduzieren. Betrieb in der Nähe eines Fernsehgeräts Wenn der Subwoofer in der Nähe eines Fernsehgeräts aufgestellt wird, kann der Fernsehempfang beeinträchtigt werden und Farbverfälschungen auftreten. Im Falle von Farbveränderungen am Bildschirm muß der Subwoofer weit genug vom Fernsehgerät entfernt aufgestellt werden, damit sich der Empfang normalisiert. Anschlüsse Falls Ihr Verstärker oder Receiver nur die getrennten L/R- Leitungssignale ausgibt, dann muß ein Adapter für das Synthesieren der L- und R-Signale (nicht mitgeliefert) verwendet werden, um den Subwoofer an einen solchen Verstärker oder Receiver anzuschließen.

Wenn eine zugehörige Systemkomponente angeschlossen wird, muß auch deren Bedienungsanleitung beachtet werden.

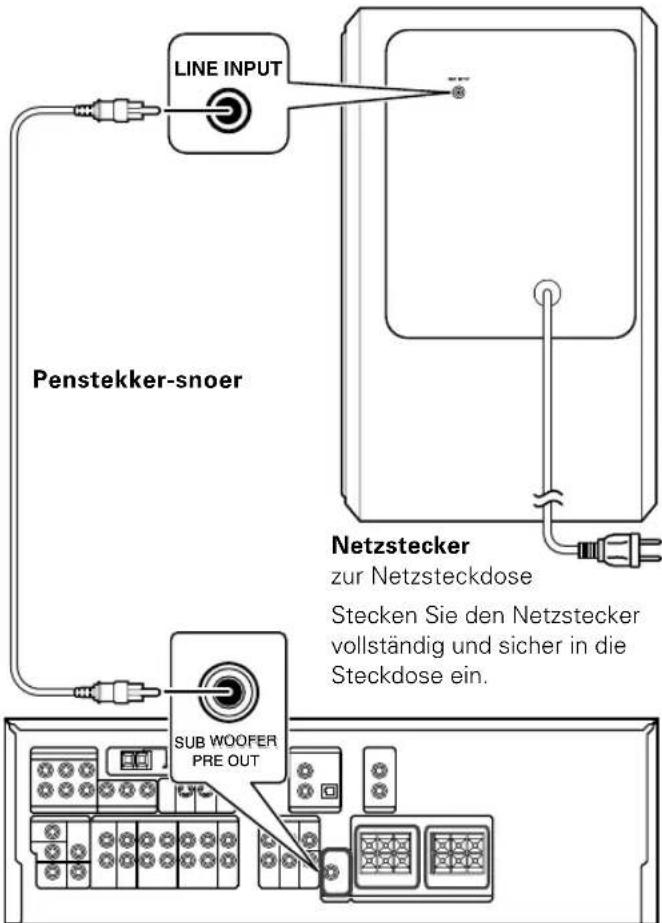

Alle Anschlußkabel müssen einwandfrei angeschlossen werden. Bei unzureichenden Anschlüssen ist es möglich, daß kein Ton reproduziert wird oder daß Störgeräusche auftreten. SUB SUB WOOFER WOOFER PRE OUT PRE OUT LINE INPUT Verstärker oder Heimkino-Receiver Penstekker-snoer ACHTUNG Durch einfaches Umstellen des Netzsteckers auf OFF wird die Stromversorgung zum Gerät nicht vollständig abgebrochen. Zum vollständigen Abtrennen des Geräts vom Stromnetz muss der Netzstecker aus der Steckdose gezogen werden. Um zum sofortigen Unterbrechen der Stromversorgung im Notfall den Netzstecker schnell abziehen zu können, wählen Sie eine leicht zugängliche Steckdose.

VORSICHTSMASSREGELN ZUM ANSCHLUSS

Das Netzkabel darf erst mit der Steckdose verbunden werden, wenn alle anderen Anschlüsse erfolgt sind. Vor dem Abziehen von Anschlusskabeln vom Gerät muss immer der Netzschalter auf OFF gestellt und der Netzstecker aus der Wandsteckdose gezogen werden. Netzstecker zur Netzsteckdose Stecken Sie den Netzstecker vollständig und sicher in die Steckdose ein.SW-40HT B61-1290-00 0

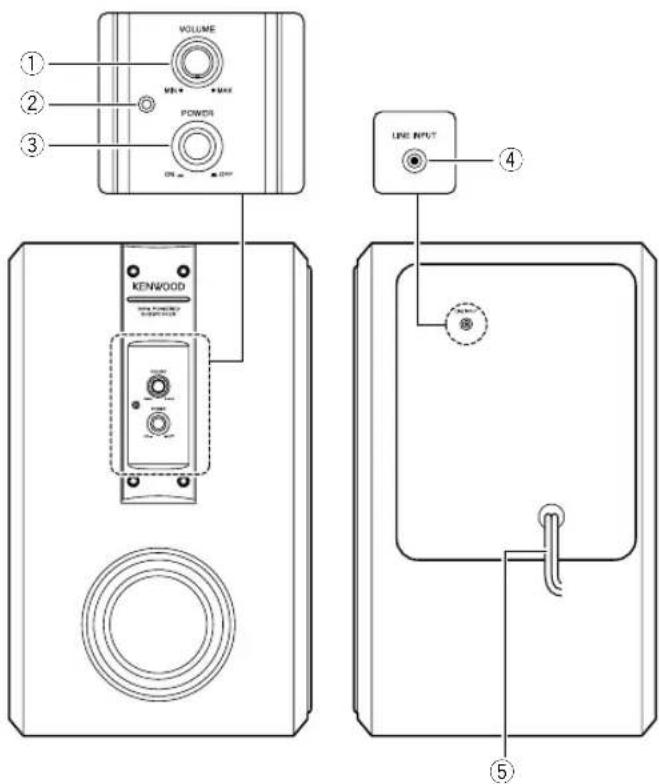

DEUTSCH Bedienelemente und Anzeigen 1 VOLUME-Knopf Dient zum Einstellen des Subwoofer-Ausgangspegels. Wenn der Knopf im Uhrzeigersinn gedreht wird, erhöht sich der Lautstärkepegel, und durch Drehen im Gegenuhrzeigersinn wird die Lautstärke reduziert. 2 POWER-Anzeige (Netzanzeige) Wenn dieses Gerät eingeschaltet wird, erleuchtet die POWER-Anzeige. 3 POWER-Schalter Diesen Schalter drücken, um die Stromversorgung zum Subwoofer ein- bzw. auszuschalten. 4 Eingangsbuchsen (LINE INPUT) (Cinchstecker) Diese Buchsen werden mit den Subwoofer-Pre-Out- Buchsen des Verstärkers oder des mitgelieferten Adapt- ers verbunden. 5 Netzkabel zur Netzsteckdos Zur Beachtung bei der Verwendung Durch einen zu hohen Eingangspegel zum Subwoofer kann die Klangqualität beeinträchtigt oder das Gerät beschädigt werden. Daher müssen die folgenden Punkte sorgfältig beachtet werden. Hinweise : ¶ Den Ausgang des Verstärkers nicht auf einen hohen Pegel einstellen, während die niedrigen Frequenzen mit dem Klangregler oder Lautstärkekonturregler des Verstärkers betont werden. ¶ Die Lautstärke am Verstärker auf Minimum einstellen, wenn Bedienelemente am Verstärker betätigt werden oder wenn die Nadel auf die Schallplatte abgesenkt wird.

• Wartung Wartung des Geräts Wenn die Frontplatte oder das Gehäuse verschmutzt sind, können sie mit einem weichen, trockenen Lappen abgewischt werden. Niemals Verdünner, Benzol, Alkohol usw. verwenden, da diese Flüssigkeiten eine Verfärbung des Gehäuses verursachen können. Hinweis zu Kontactreinigern Kontakt-Reinigungsmittel sollten nicht verwendet werden, weil dadurch Fehlfunktionen verursacht werden können. Insbesondere müssen Reinigungsmittel, die Öl enthalten, vermieden werden, weil sich dadurch Plastikteile verformen können. Technische Daten Ausführung
• Subwoofer-System mit eingebauten Verstärker [Verstärker] Dynamische-Ausgangsleistung p. 100
• W (6 Ω) Nenn-Ausgangsleistung p. 75
• W RMS (100 Hz, 6 Ω) Eingangsempfindlichkeit und Eingangsimpedanz mV (37 kΩ) [Lautsprecher] Gehäuse p. 300
• Baßreflexbox, Aufstellung auf Fußboden Lautsprecher p. 160
• mm-konusmembran Nenn-Impedanz p. 6
• Ω [Allgemeine] Nenn-Leistungsaufnahme p. 70
• W Frequenzgang p. 35
• Hz ~ 200 Hz Abmessungen Breite p. 215
• mm Höhe p. 350
• mm Tiefe p. 342
• mm Nettogewicht ,7 kg p. 9

HINWEIS : ENTFERNEN SIE NICHT DEN FRONTGITTER

DER LAUTSPRECHER. Hinweise : ¶ Im Sinne ständiger Verbesserung aller Erzeugnisse von KENWOOD behalten wir uns Änderungen im Design und den technischen Daten ohne vorhergehende Bekanntgabe vor. ¶ Bei sehr niedrigen Temperaturen (unter dem Gefrierpunkt) wird unter Umständen keine ausreichende Leistung erhalten.SW-40HT B61-1290-00 0
