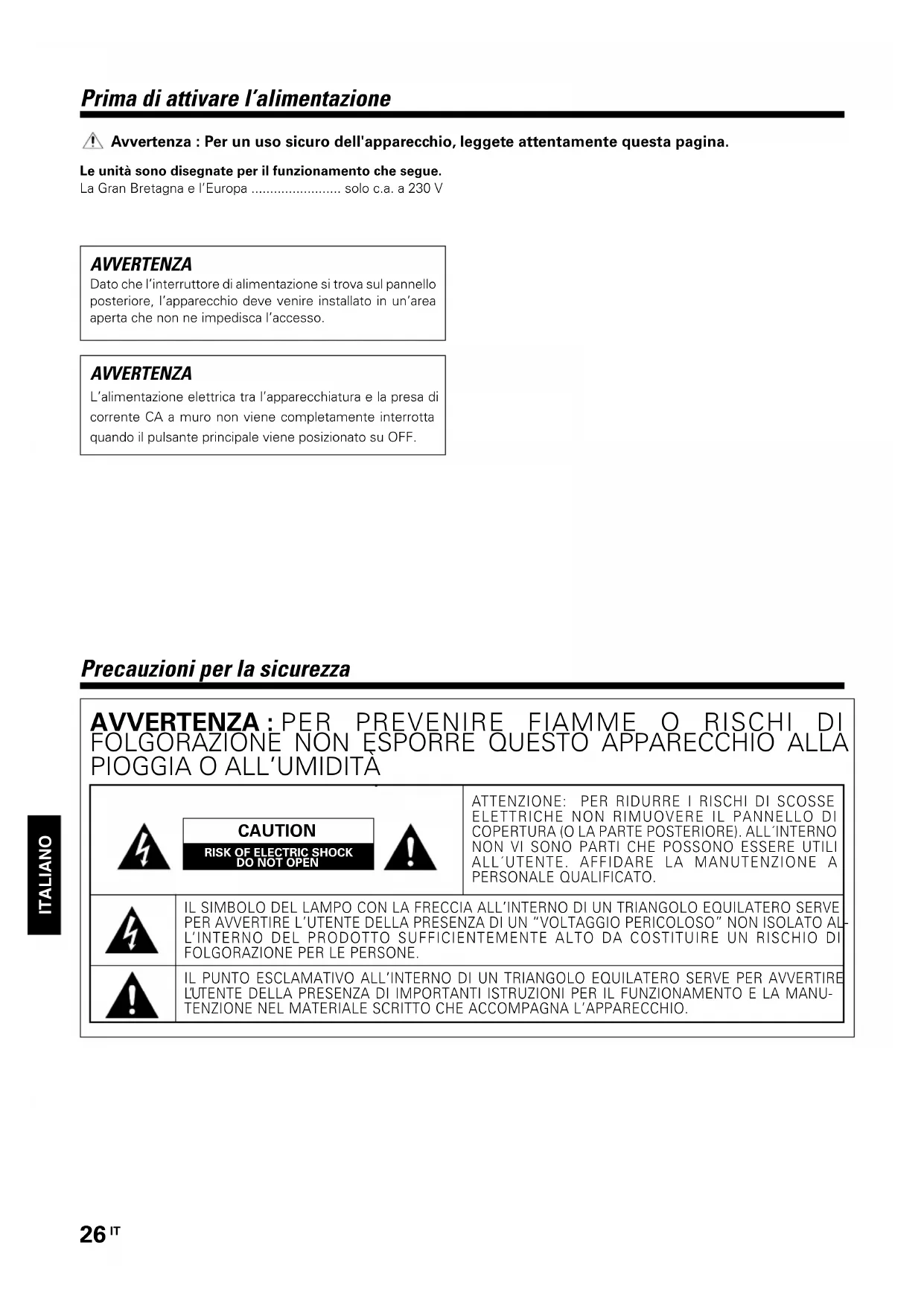

SW-38HT 1221/26-31/IT Prima di attivare l’alimentazione Avvertenza : Per un uso sicuro dell'apparecchio, leggete attentamente questa pagina. Le unità sono disegnate per il funzionamento che segue.La Gran Bretagna e l’Europa ........................ solo c.a. a 230 V Precauzioni per la sicurezza IL PUNTO ESCLAMATIVO ALL’INTERNO DI UN TRIANGOLO EQUILATERO SERVE PER AVVERTIREL’ U TENTE DELLA PRESENZA DI IMPORTANTI ISTRUZIONI PER IL FUNZIONAMENTO E LA MANU-TENZIONE NEL MATERIALE SCRITTO CHE ACCOMPAGNA L’APPARECCHIO.IL SIMBOLO DEL LAMPO CON LA FRECCIA ALL’INTERNO DI UN TRIANGOLO EQUILATERO SERVEPER AVVERTIRE L’UTENTE DELLA PRESENZA DI UN “VOLTAGGIO PERICOLOSO” NON ISOLATO AL-L’INTERNO DEL PRODOTTO SUFFICIENTEMENTE ALTO DA COSTITUIRE UN RISCHIO DIFOLGORAZIONE PER LE PERSONE.ATTENZIONE: PER RIDURRE I RISCHI DI SCOSSEELETTRICHE NON RIMUOVERE IL PANNELLO DICOPERTURA (O LA PARTE POSTERIORE). ALL´INTERNONON VI SONO PARTI CHE POSSONO ESSERE UTILIALL´UTENTE. AFFIDARE LA MANUTENZIONE APERSONALE QUALIFICATO. AVVERTENZA : PER PREVENIRE FIAMME O RISCHI DI

AVVERTENZA Dato che l’interruttore di alimentazione si trova sul pannelloposteriore, l’apparecchio deve venire installato in un’areaaperta che non ne impedisca l’accesso. AVVERTENZA L’alimentazione elettrica tra l’apparecchiatura e la presa dicorrente CA a muro non viene completamente interrottaquando il pulsante principale viene posizionato su OFF.27

• ITALIANO SW-38HT 1221/26-31/IT Introduzione Ci congratuliamo per l’ottima decisione di completare il vostro impianto stereo con le casse acustiche KENWOOD. Siamo certi che tale acquisto non mancherà di offrirvi molti anni di piacevole ascolto. Prima di mettere in funzione le casse acustiche, vi consigliamo di leggere attentamente le seguenti istruzioni, al fine di ottenere il massimo delle prestazioni per le quali queste casse sono state studiate. Per vostra referenza Riportate il numero di serie, indicato sul retro dell'unità, nell'apposito spazio sulla carta di garanzia e nello spazio qui sotto. Citate il numero del modello e di serie ogni volta che virivolgete al vostro rivenditore per informazioni o assistenza.SW-38HT Numero di serie Disimballagio Aprite l’imballaggio attentamente e mettete da parte tutti gli accessori in modo che non vadano persi. Controllate che l’apparecchio non abbia subito alcun danno durante il trasporto. Se avesse subito dei danni o se non dovesse funzionare, rivolgetevi al vostro rivenditore. Se l’apparecchio vi è stato spedito ditettamente, rivolgetevi immediatamente alla ditta di trasporto. Solo il destinatario (la persona o ditta ricevente l’apparecchio) può reclamare per questo tipo di danni. Vi consigliamo di conservare la scatola ed il materiale d’imballaggio originali nel caso doveste trasportare o spedire di nuovo l’apparecchio.Conservate questo manuale per poterlo consultare ancora in futuro. Accessori Cavo con spinotti a spillo (1) Indice Attenzione : Per ragioni di sicurezza, leggete con prarticolare attenzione le pagine contrassegnate con il simblo . Prima di attivare l’alimentazione p. 26
• Precauzioni per la sicurezza p. 26
• Introduzione p. 27
• IMPORTANTI NORME DI SICUREZZA p. 28
• Installazione p. 29
• Collegamenti p. 29
• Comandi ed indicatori p. 30
• Dati tecnici ITALIANO p. 30

SW-38HT 1221/26-31/IT Prima di utilizzare questa apparecchiatura, leggete sempre per intero le norme di sicurezza e le istruzioni per l’uso. Prestate attenzione a tutte le avvertenze presenti sull’apparecchiatura e nel manuale di istruzioni. Seguite tutte le norme di sicurezza e le istruzioni per l’uso. Conservate inoltre tutto il materiale illustrativo per poterlo consultare ancora in futuro.

1. Alimentazione – L’apparecchiatura deve essere collegata

a fonti di alimentazione del solo tipo descritto nelle istruzioni o specificato sull’apparecchiatura stessa. Se non conoscete con sicurezza il tipo di alimentazione presente nella vostra abitazione, consultate il vostro rivenditore o l’azienda elettrica. Per quanto riguarda apparecchiature alimentate con batterie o altre fonti di alimentazione, vedere il manuale di istruzioni.

2. Protezione del cavo di alimentazione – I cavi di

alimentazione devono venire stesi in modo che non possano venire calpestati o schiacciati da oggetti, facendo particolare attenzione alle giunzioni fra cavi e spine ed ai punti di uscita dall’apparecchiatura.

3. Ventilazione – Sul mobile sono presenti fessure ed aperture

per la ventilazione, per assicurare un funzionamento affidabile e per proteggere l’apparecchiatura stessa dal surriscaldamento che non devono essere bloccate o coperte. Quest’ apparecchiatura deve trovarsi in una posizione che ne permetta l’aerazione. A questo scopo, evitate di porre dischi o panni sul suo pannello superiore. Essa deve inoltre distare almeno 10 cm dalle pareti. Non posate l’apparecchiatura su superfici morbide come divani, letti o tappeti, dato che potrebbero bloccare le fessure di ventilazione. Questa apparecchiatura non deve essere installata in uno scaffale a meno che non venga fornita una ventilazione appropriata seguendo le istruzioni del fabbricante.

4. Acqua ed umidità – l’apparecchio non deve venire esposto

a spruzzi d’acqua ed umidità, installandolo ad esempio vicino ad un bagno, lavabo, lavandino o in uno scantinato umido o altro luogo simile. Non posare sull’apparecchio alcun oggetto contenente liquidi, ad esempio un vaso di fiori.

5. Temperatura – L’apparecchiatura potrebbe non funzionare

correttamente se fosse usata a temperature basse o sotto lo zero. La temperatura ideale è al di sopra dei 5° centigradi.

6. Calore – Proteggetela da sorgenti di calore come termosifoni,

condizionatori, stufe o altri componenti (compresi amplificatori) che producano calore. Non mettere fiamme vive, ad esempio candele o lanterne, su o vicino l’unità.

7. Folgorazioni – Fate attenzione ad evitare l’ingresso di

oggetti o liquidi nell’ apparecchiatura. Se un oggetto in metallo, ad esempio un ago o simili, entrasse nell’ unità, potrebbe causare un corto circuito. Se avete bambini, non permettete loro di porre oggetti, specialmente in metallo, all’interno dell’apparecchiatura.

8. Apertura dell’apparecchiatura – Non aprite mai

l’apparecchiatura. Se le parti interne fossero toccate incidentalmente, una scarica elettrica molto grave potrebbe avere luogo.

9. Pulizia – Scollegare l’apparecchio dalla presa di rete prima

della pulizia. Non pulite il mobile con solventi volatili come alcool, benzina, diluenti, ecc. Usate solo un panno asciutto.

10. Temporali – Per un’ulteriore protezione di questa

apparecchiatura durante un temporale oppure quando essa non viene utilizzata per un lungo periodo, scollegare la spina dalla presa di rete e l‘antenna o i cavi. Ciò eviterà danni dovuti a fulmini e ad improvvisi aumenti di tensione.

11. Odori anormali – Se notate odori anormali o fumo, spegnete

l’apparecchiatura e staccate immediatamente la spina di alimentazione. Entrate subito in contatto con personale tecnico o con il vostro rivenditore.

12. Riparazioni che richiedono manodopera specializzata

– Affidate l’apparecchiatura a personale specializzato se: A. II cavo di alimentazione ha subito danni. B. Oggetti o liquidi sono entrati nell’apparecchiatura. C. L’apparecchiatura si è bagnata. D. L’apparecchio non sembra funzionare normalmente seguendo le istruzioni riportate nel manuale. Regolare solo i comandi descritti nel manuale di istruzioni in quanto una regolazione inappropriata di altri comandi potrebbe causare danni e necessità di interventi estensivi da parte di un tecníco qualificato per ripristinare il normale funzionamento dell’unità stessa. E. L’unità ha subito forti urti. F. L’apparecchio mostra segni di marcati cambiamenti nelle sue prestazioni.

13. Riparazioni – L’utente non deve tentare riparazioni non

descritte in questo manuale. Ogni altra operazione deve essere affidata a personale autorizzato.

14. Linee ad alta tensione – Un’antenna esterna non deve

essere installata in prossimità di linee ad alta tensione o altre linee elettriche o in posizioni in cui essa potrebbe cadere su quest’ultime. Quando installate un’antenna esterna, fate attenzione a non toccare tali linee in quanto il contatto potrebbe essere fatale.

15. Prese di servizio di c.a. – Non collegate a queste prese

componenti il cui consumo superi quello massimo indicato vicino alla presa sul pannello posteriore. Non collegate mai elettrodomestici ad alto consumo, ad esempio ferri da stiro o tostapane, per evitare incendi o folgorazioni.

16. Sovraccarichi – Non sovraccaricate le prese di rete, i cavi

di estensione o le prese sull’apparecchio in quanto ciò potrebbe risultare in fiamme o scosse elettriche.

17. Accessori – Non utilizzate accessori non raccomandati dal

fabbricante in quanto essi potrebbero causare problemi.

18. Parti di ricambio – Quando sono necessarie parti di

ricambio, accertatevi che il tecnico del servizio di assistenza utilizzi parti specificate dal fabbricante o che possiedono le stesse caratteristiche delle parti originali. Sostituzioni non con parti non compatibili possono causare fiamme, scosse elettriche o altri problemi.

19. Controlli sicurezza – Al termine di qualsiasi intervento per

la manutenzione o la riparazione di questa apparecchiatura, chiedete al tecnico del servizio di assistenza di eseguire controlli di sicurezza per determinare la sicurezza di utilizzo dell’apparecchiatura stessa.

IMPORTANTI NORME DI SICUREZZA

Avvertenza : Per un uso sicuro dell'apparecchio, leggete attentamente questa pagina.29

ITALIANO SW-38HT 1221/26-31/IT Installazione Retroazione Se il subwoofer viene installato vicino ad un giradischi analogico,potrebbe venire generato un suono di retroazione. Se ciòdovesse accadere, allontanare il subwoofer dal giradischi oridurne il volume (ruotando il VOLUME in senso antiorario). Ilfenomeno di retroazione, o urlio, può anche verificarsi a causadi interferenze con un registratore a cassette, un lettore CD oun lettore di video dischi, quantunque ciò sia molto raro. Se ilsuono o l’immagine sembrano distorti a causa di ciò, allontanareil subwoofer dagli altri componenti o ridurne il volume. Uso vicino a televisori Se il Subwoofer viene installato vicino ad un televisore, laricezione TV potrebbe venire influenzata e l'immagine avereuna colorazione anormale. Se ciò dovesse accadere,wallontanare il Subwoofer dal televisore sino a che la ricezionenon si normalizza. Avvertenza Per garantire la ventilazione, nell’installare l’unità tenerepresente i seguenti punti.•È necessario lasciare una distanzadi oltre 10 cm fra il subwooferindietro e le pareti. Fare particolareattenzione a non coprirlo con tendeo altro.• Installare il subwoofer sempreverticalmente. Collegamenti Prima del collegamento: Portare gli interruttori POWER dell’amplificatore e del subwoofer su OFF. Se essi venissero collegati con l’interruttore POWER su ON, uno di essi od entrambi potrebbero venire danneggiati. SUB WOOFERLINE INPUTSUBWOOFERPRE OUTAmplificatore osintoamplificatoreCavo con spinotti a spilloIl subwoofer è un diffusore praticemente omnidirezionale eperciò può essere installato quasi dovunque. Per esempio, ilsubwoofer può essere installato vicino all’impianto centrale(consistente di amplificatore, sintonizzatore, registratore a cas-sette, ecc.) oppure in un angolo della stanza, sotto ad unascrivania, ecc.. Le caratteristiche di riproduzione degli ultra-bassidel subwoofer sono le più ricche quando esso viene installatoin un angolo o vicino ad una parete. Dato che la componenteultra-bassa della musica è normalmente monoaurale, ènecessario un solo subwoofer per ottenere un effetto del camposonoro sufficiente quando usato in combinazione con unimpianto stereo. Inoltre, non è possibile collegare duesubwoofer.Installazione verticaleSe il proprio amplificatore o ricevitore emette i canali sinistro edestro (L ed R) solo attraverso le due normali linee separate, ènecessario usare un adattatore (non in dotazione) per elaborarei segnali L ed R in modo da poter utilizzare un subwoofer con ildetto amplificatore o sintoamplificatore.Posizione di installazione dei diffusori vista dall’alto

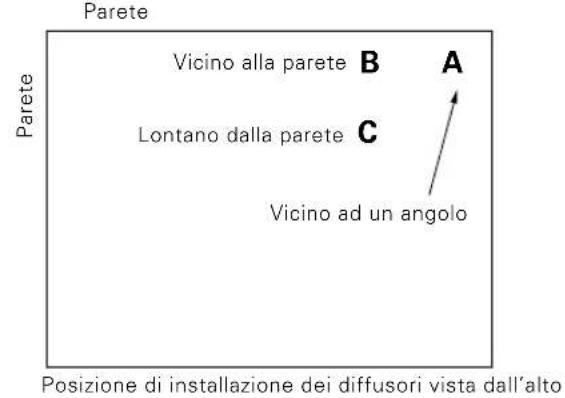

Vicino ad un angoloPareteVicino alla pareteLontano dalla paretePareteFrequenza

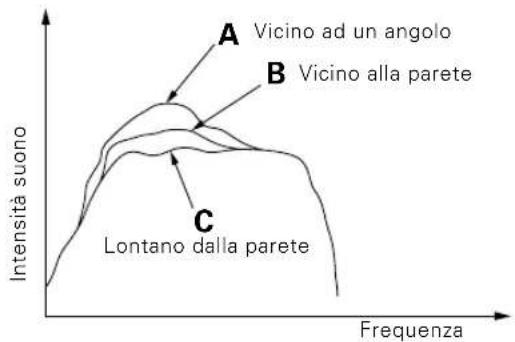

Vicino ad un angoloVicino alla pareteLontano dalla pareteIntensità suonoITALIANO

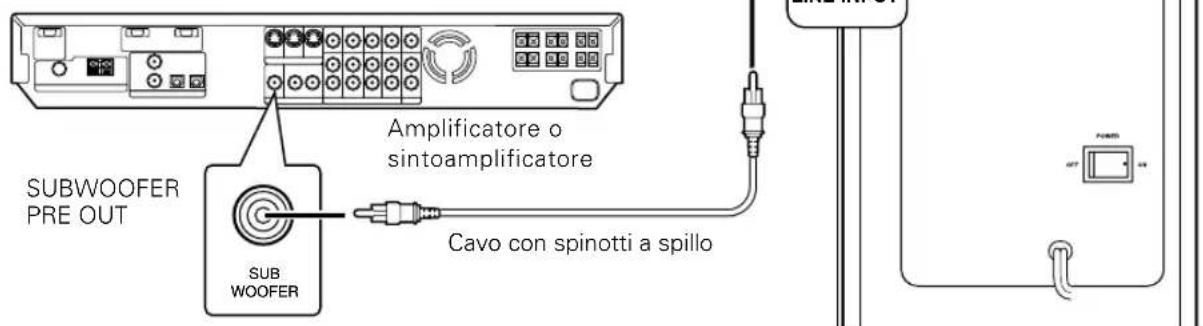

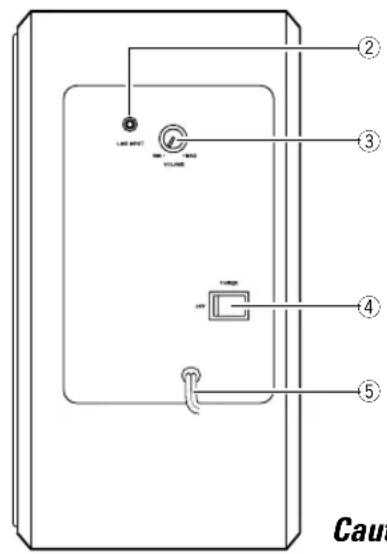

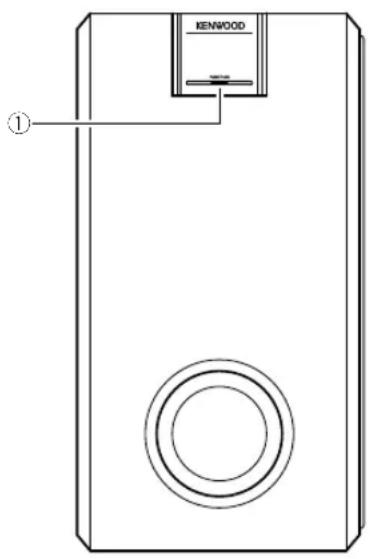

SW-38HT 1221/26-31/IT Comandi ed indicatori 1 Indicatore POWER ON2 Prese LINE INPUT (con spinotto RCA)Queste prese vengono usate per collegare le presedi uscita di preamplificazione per il subwoofer.3 Manopola VOLUMERegola il volume di uscita del subwoofer. Ruotando lamanopola in direzione oraria il volume aumenta, mentreruotandola in direzione opposta esso diminuisce.4 Interruttore POWERPremerlo per accendere e spegnere il subwoofer.5 Cavo di alimentazioneAlla presa a muro della rete elettrica in c.a.

Cautele riguardo al funzionamento Un livello eccessivo in ingresso sul subwoofer può influenzarenegativamente il suono o danneggiare l’unità. Porre perciòattenzione nel seguire le seguenti precauzioni. Dati tecnici Tipo ......... Sistema subwoofer con amplificatore incorporato [Amplificatore] Potenza dinamica ............................................... 100 W (6Ω) Potenza d’uscita ............................. 75 W RMS (150 Hz, 6Ω) Sensibilità ed impedenza in ingresso ....... 200 mV (43 kΩ) Consommation nominale ........................................... 70 W Risposta in frequenza ................................. 35 Hz ~ 200 Hz Note: 1. La KENWOOD persegue una politica di continuo sviluppo attraverso attraverso la ricerca. Per questa ragione i dati tecnici sono soggetti a modifiche senza preavviso. 2. In luoghi estremamente freddi (dove l’acqua congeli) potrebbe non essere possibile ottenere un rendimento sufficiente. [Diffusore] Cassa ..................................... Bass reflex, tipo da pavimento Altoparlanti ......................................Tipo a cono da 160 mm Impedenza nominale ...................................................... 6Ω DimensioniLarghezza .......................................................... : 210 mmAltezza ............................................................. : 400 mmProfondità ......................................................... : 350 mm Peso netto ................................................................... 9,2 kg AccessoriCavo con spinotti a spillo ............................................... 1NOTA : NON RIMUOVA LA GRIGLIA. Avvertenza : Per un uso sicuro dell'apparecchio, leggete attentamente questa pagina. Note: 1. Non portare l’uscita dell’amplificatore ad un alto livello mentre il livello a bassa frequenza viene enfatizzato dai comandi di tono o di loudness dell’amplificatore. 2. Quando si azionano i comandi dell’amplificatore o quando si pone la puntina su di un disco, impostare il volume dell’amplificatore al minimo.31
