Easy Med GT868UF - Misuratore di pressione Geratherm - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tensiometro completamente automatico da braccio
Marca	Geratherm
Modello	Easy Med GT868UF
Metodo di misura	Oscillometrico
Display	LCD (cristalli liquidi)
Campo di misura pressione	0 a 300 mmHg
Campo di misura polso	40 a 199 battiti/min
Precisione pressione	±3 mmHg
Precisione polso	±5%
Memoria	3 gruppi da 30 misurazioni ciascuno (90 misurazioni totali)
Circonferenza braccio compatibile	23 a 33 cm
Alimentazione	4 pile alcaline AA 1,5 V o adattatore di rete 6V CC 1A (opzionale)
Autonomia delle pile	Circa 300 misurazioni
Dimensioni (L x P x A)	110 x 150 x 80 mm
Peso (pile incluse)	Circa 265 g
Classificazione OMS	Indicatore colore (verde, giallo, rosso) in base ai valori
Rilevazione di aritmie	Sì (simbolo specifico)
Condizioni d'uso	+5°C a +40°C, umidità 15% a 93% UR
Condizioni di conservazione	-25°C a +70°C, umidità ≤93% UR
Grado di protezione	IP22
Garanzia	3 anni (escluse pile e bracciale)
Pulizia	Panno imbevuto d'acqua o detergente delicato, non utilizzare solventi

Domande frequenti - Easy Med GT868UF Geratherm

Come impostare l'ora e la data sul tensiometro Geratherm Easy Med GT868UF?

Premere il tasto SET per selezionare il gruppo di memoria (1, 2 o 3). Premere quindi MODE: il mese lampeggia. Utilizzare SET per regolare, poi MODE per passare al giorno, ore e minuti. Confermare con MODE.

Quale tipo di pile utilizzare e come sostituirle?

Utilizzare 4 pile alcaline tipo AA (1,5 V). Aprire il vano, rispettare le polarità + e -. Se non si usa l'apparecchio per molto tempo, rimuovere le pile. Sostituire tutte le pile appena compare il simbolo di batteria scarica.

Come applicare correttamente il bracciale?

Applicare il bracciale intorno al braccio sinistro nudo, a circa 2,5 cm dalla piega del gomito. Non stringere troppo. Il bordo inferiore del bracciale deve essere all'altezza del cuore.

Cosa significa il simbolo di aritmia?

Se compare il simbolo polso irregolare, l'apparecchio ha rilevato un'irregolarità durante la misurazione. Se compare frequentemente, consultare un medico.

Come cancellare la memoria delle misurazioni?

Selezionare l'utente (1, 2 o 3) con SET, quindi premere MEMORY per entrare in modalità memoria. Tenere premuti contemporaneamente i tasti MODE e SET per cancellare tutti i valori del gruppo.

Cosa fare in caso di messaggi di errore E1, E2, E3 o EP?

E1: problema al circuito dell'aria, controllare il collegamento del bracciale. E2: pressione >300 mmHg, scollegare e riprovare. E3: errore di misurazione, ripetere. EP: contattare il rivenditore o Geratherm.

Si può utilizzare l'apparecchio con un adattatore di rete?

Sì, utilizzare esclusivamente un alimentatore stabilizzato omologato per uso medico (ingresso 230V~50Hz, uscita 6V DC 1A). Rimuovere le pile prima di collegare l'adattatore.

Come pulire il tensiometro?

Utilizzare un panno morbido imbevuto d'acqua o di un detergente delicato. Asciugare con un panno pulito. Non utilizzare diluenti, benzina o prodotti abrasivi. Non immergere mai l'apparecchio in acqua.

Qual è la garanzia dell'apparecchio?

Il tensiometro è garantito 3 anni contro difetti di fabbricazione dalla data di acquisto, escluse le pile e il bracciale. La garanzia non copre i danni derivanti da uso improprio.

Come interpretare i risultati visualizzati con i colori?

Il display a colori segue la classificazione OMS: verde per pressione ottimale o normale, giallo per normale a ipertensione lieve, rosso per ipertensione (fase 1 a 3). Consultare il medico per un'interpretazione precisa.

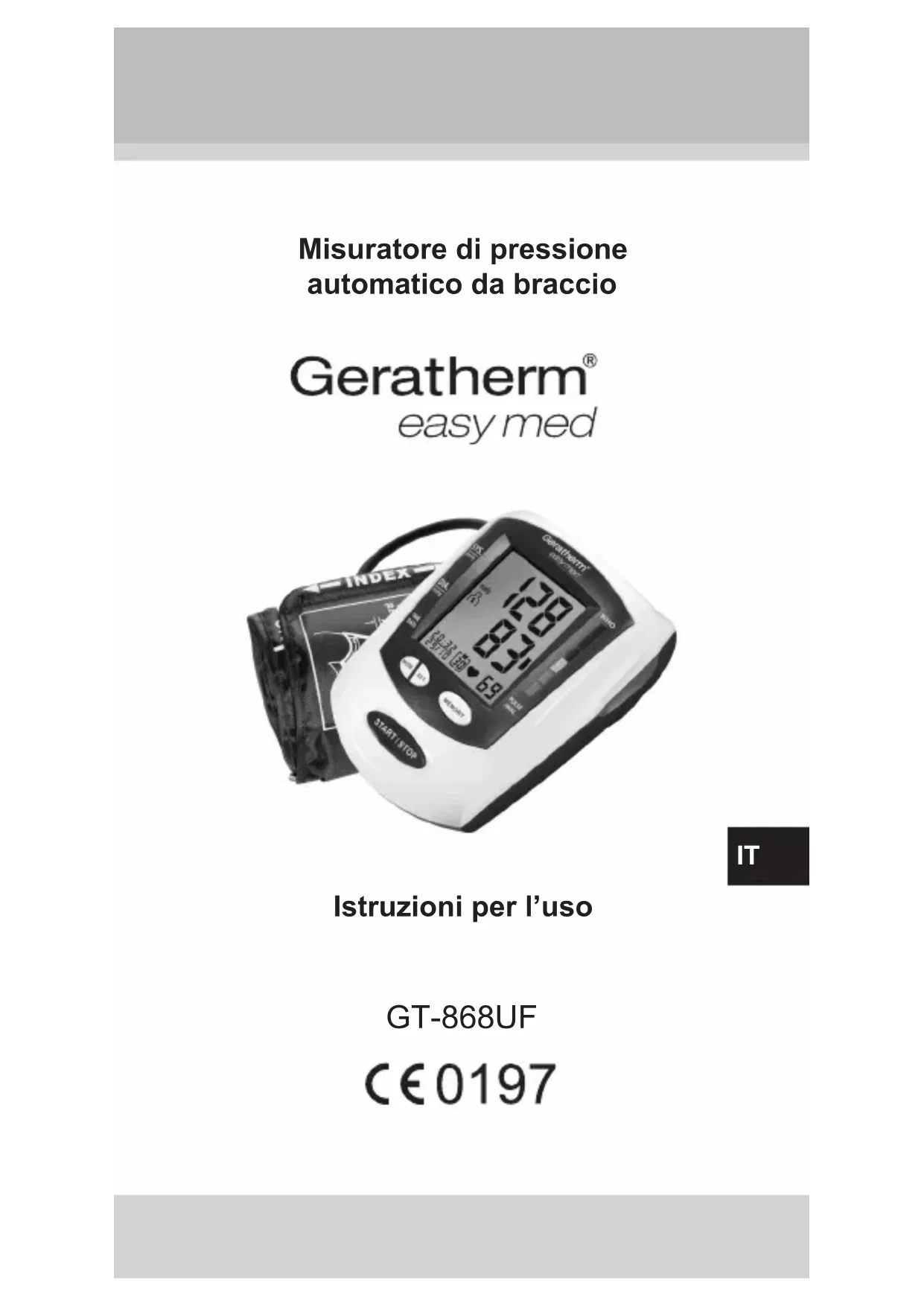

MANUALE UTENTE Easy Med GT868UF Geratherm

Misuratore di pressione automatico da braccio

Misuratore di pressione automatico da braccio

Geratherm

easy med

Istruzioni per l'uso

IT

GT-868UF

C€0197

Indice

Ambito di impiego 70

Misure precauzionali 71

Garanzia 73

Avverenze importanti da osservare prima dell'uso dello strumento 74

Descrizione dello strumento 75

Spiegazione dei symboli del display 76

Preparazione all'uso

Inserimento/sostituzione delle batterie 76

Posizionamento del bracciale 77

Postura da assumere per la misurazione 78

Funzioni

Impostazione dell'ora e della data 79

Misurazione della pressione sanguigna 79

Memorizzazione dei valori

Richiamo di valori memorizzati 80

Cancellazione di valori memorizzati 81

Smaltimento 81

Cura e manutenzione 82

Messaggi d'errore 84

Specifiche tecniche 85

Garanzia di qualità 86

Indice dei symboli 87

Appendice 88

IT

Ambito di impiego

Il presente apparecchio utilizes il metodologometrico di misurazione per misurare la pressione sanguigna sistolica e diastolica e la frequenza cardiaca.

La misurazione viene effettuata sul braccio.

Tutti i valori possono essere visualizzati su di un display LCD.

Lo strumento è statoconcepto per l'utilizzo domestico e deve essere impiegato solamente da adulti di età superiore ai 18 anni con una circonferenza del braccio compresa tra 23 e 33 cm.

• Le presenti istruzioni ed il prodotto non sostituiscono la visita medica.

Le informazioni ivi cont∉ne e il presente prodotto non devono essere utilizzati per la diagnosi o il trattamento di problemi di salute, né per la prescrizione di farmaci. Se si accerta o si presume la presenza di un problema medico, consultare immediamente il proprio medico.

• Non effettuare misurazioni a temperature inferiori a +5^ o superiori a +40^ , oppure ad una umidità relativa dell'aria inferiore al 15% o superiore al 93% ; in caso contrario le misurazioni possono risultare imprecise.

• Dopo aver bevuto una bevanda contente caffeina o aver fumato una sigaretta, attendere 30 a 45 minuti prima di effettuare la misurazione.

• Rilassarsi per almeno 5 a 10 minuti prima di effettuare la misurazione.

• Attendere 3 a 5 minuti tra una misurazione e l'altra per permettere ai vasi sanguigni di ritornare alle condizioni precedenti alla misurazione. Adattare eventually il tempo di attesa alle proprie condizioni fi siologiche.

• Si consiglia di utilizzato sempre lo stesso braccio (preferibilmente quello sinistro) per la misurazione e di effettuare la misurazione agli giorni, all'incirca alla stessa ora.

• Sedersi comodamente e appoggiare il gomito sul ravolo, posando saldamente i piedi sul pavimento. Non incrociare le gambe durante la misurazione.

• Collocare lo strumento all'altezza del cuore. Distende re la mano. Il palmo della mano deve essere rivolto verso l'alto.

• Effettuare le misurazioni a temperatura ambiente in un ambiente tranquillo e rilassato.

• Non muovero o scuotere l'apparecchio, né parlare durante la misurazione.

• Tener presente che la pressione sanguigna varia in maniera naturale a seconda del momento della giornata, e che è infl uenzata da numerousi fattori diversi. Di norma la pressione sanguigna è massima durante il lavoro, e raggiunge il suo valore minimo durante il sonno.

• Le misurazioni della pressione sanguigna dovranno essere interpretate da un medico o da un technique specializzato in ambito sanitario che conosca la storia clinica del paziente. Utilizzando regolarmente l'apparecchio e tenendonota dei risultati sare possibile tenere al corrente il proprio medico sulle continu variazioni di pressione sanguigna.

• Consultare il proprio medico prima di utilizzare quello strumento se si soffre di una patologia cardiocircolatoria (come l'arteriosclerosi), di diabetes, di una patologia epatica o renale, di forte ipertensione o di disturbi circolatori periferici, ecc.

• Il presente appearecchio non è idoneo all'uso da parte di persona affette da disturbi del ritmo cardiaco o delle gestanti.

• I valori della pressione sanguigna rilevati con quello strumento equivalgono a quelli rilevati da un esperto clinicotramite auscultazione con bracciale e stetoscopio, e rientrano nei valori limite prescritti alla norma DIN EN ISO 81060-2.

• Qualora il bracciale provochi disturbi durante la misurazione, premere il tasto "START/STOP" per spegnere immediatamente lo strumento.

• Se la pressione è superiore a 300 mm di colonna di mercurio e l'aria non fuoriesce da sola dal bracciale, allentare il velcro per rimuoverlo.

Non utilizzato l'apparecchio sui neonati, sui bambini o sulle persona che non comprendono le intenzioni del-utente.

• Per evitare lo strangolamento involontario tenere lo strumento lontano alla portata dei bambini e non avvolgere il tubo attorno al collo.

• Misurazioni troppo frequenti sono provocare disturbi dell'irrorazione sanguigna, a causa dei quali sono manifestarsi sensazioni sgradevoli come emorragie locali nelle pelle o un temporaneo interpidimento del braccio. Questi sintomi sono solitamente di breve durata. Se tuttaviaassi persistonoanche trascorso qualche tempo, consultare il proprio medico.

IT

• Osservare la compatibilità elettromagnetica dell'apparecchio (ad es. anomalie dell'alimentazione di corrente, disturbi della radiofrequenza, ecc.) videere l'appendice. Utilizzare l'apparecchio solamente al chiuso. Per evitare risultati imprecisi a causa di disturbi elettromagnetici tra apparecchi elettrici ed elettromagnetici, non utilizzato lo strumento nelle vicinanze di cellulari o di fornì a microonde. Tenere gli apparecchi di potenza superiore ai 2 W ad una distance minima di 3,3 m dal misuratore di pressione.

• Questo strumento non è resistente all'acqua: non immergerlo mai nei liquidi.

• Non utilizzato lo strumento se danneggiato o se funziona in modo anomalo.

Garanzia

Seutilizzato normalmente, il misuratore di pressione viene garantito per 3 anni alla data di acquisto per eventuali difetti imputabili al costruttore. Se l'apparecchio non funziona correttamente a causa di parti o di un montaggio difettosi,esso sare riparato Gratisamente.

Tutte le parti dello strumento sono coperte da garanzia, fatta eccezione per la batteria ed il bracciale. La garanzia non copre i danni provocati dall'uso non corretto dell'apparecchio.

Si consiglia di sottoporre lo strumento, agli due anni, a un controllo metrologico in un lavoratorio autorizzato. Questo controllo non è coperto alla garanzia.

Avvertenze importanti da osservare prima dell'uso dello strumento

Che cos'è la pressione sanguigna?

Quando il ventricolo comprime il sangue nei vasi sanguigni eattraverso ilsystema vascolare, il cuore genera una forza. Le arterie generano un'altra forza, opponendo certa resistenza al fl usso sanguigno. La pressione sanguigna è il risultato di queste due forze.

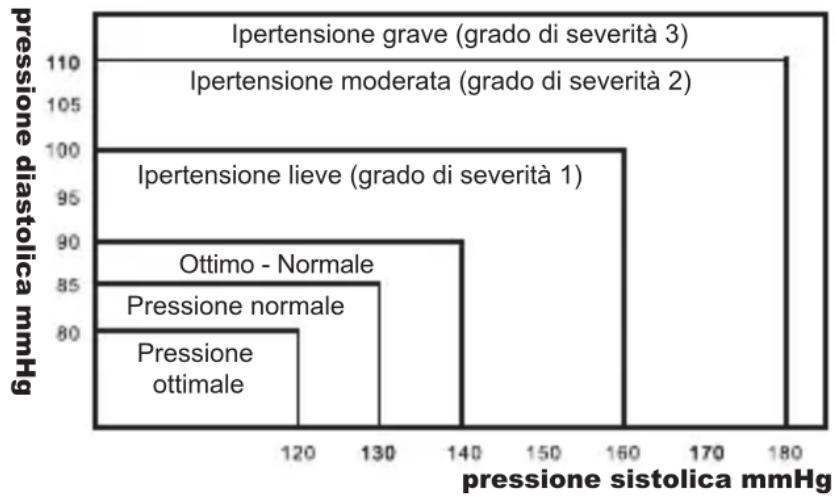

La mia pressione sanguigna è normale?

Per valutare la pressione sanguigna è riportata di seguito la rappresentazione grafi ca dell'OMS (Organizzazione Mondiale della Sanità) relativà alla classifi cazione della pressione sanguigna.

IT

Pressione sanguigna Classifi cazione	sistolic mmHg	diastolic mmHg	Indicazione colorata
Ottimo < 120 < 80	verde
Normale 120 - 129	80 - 84 verte
Ottimo – Normale	130 - 139	5 - 89 giallo
Fase 1 Ipertensione	140 - 159	0 - 99 rosso
Fase 2 Ipertensione	160 - 179	100 - 109 rosso
Fase 3 Ipertensione	>= 180 >=	110 rosso

Avvertenze importanti da osservare prima dell'uso dello strumento

Checosa significapressionebassa?

In generale la pressione Bassa è preferibile a quella alta, perché non si verifi chino sintomi fastidiosi come sventamenti e/o capogiri.

Che casa indica lo pressione sistolica e quella dia-stolica?

La pressione sistolica è il massimo misurato al momento della contrazione massimale del cuore. La pressione diastolica è il minimo misurato al momento dell'affl osciamento del cuore.

Variazioni e alterazioni della pressione sanguigna

I seguenti fattori infl uenzano i risultati della misurazione della pressione provocando variazioni:

Fare il bagno, Attività d'intrattenimento, Consumo di alcol, Ginnastica, Movimento, Stress, Alimentazione, Cambiamenti di temperatura, Inquietudine, Fumare, ecc.

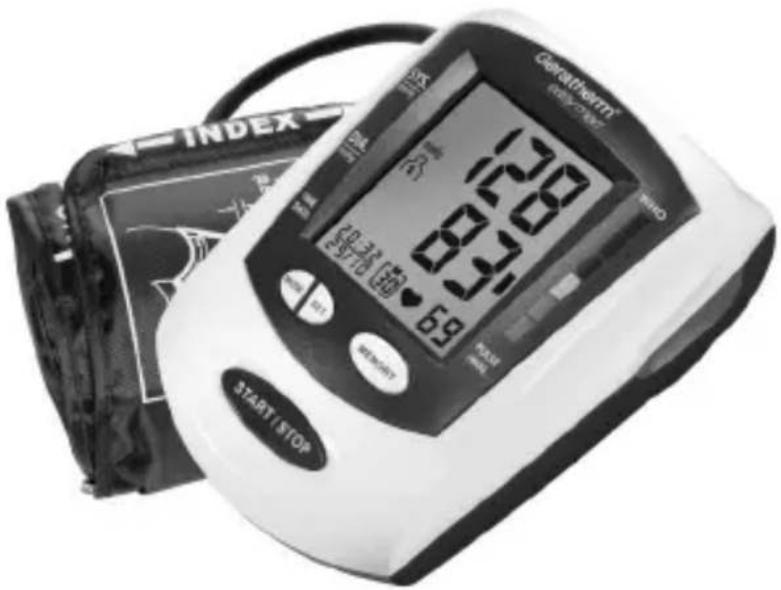

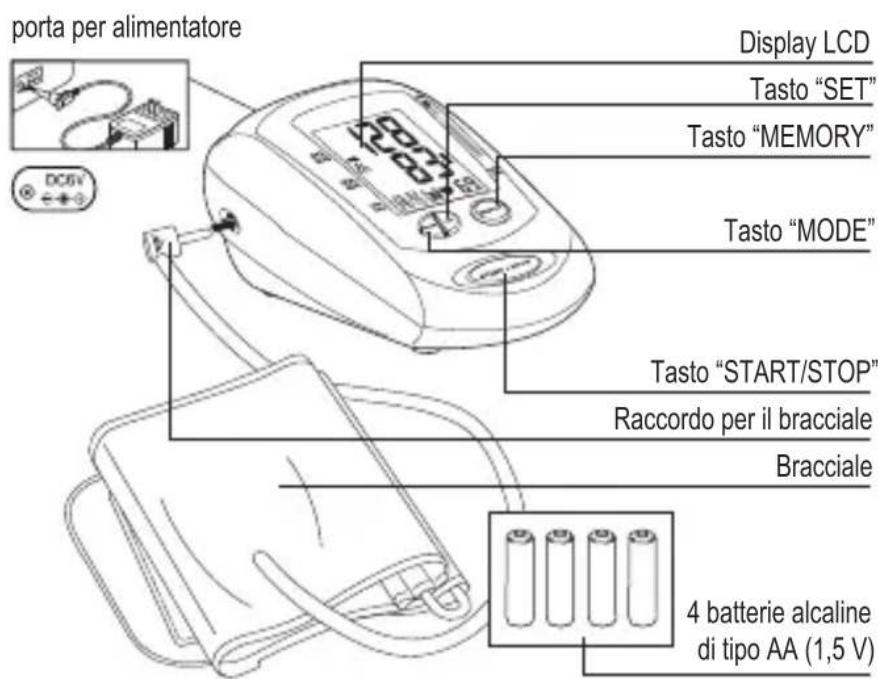

Descrizione dello strumento

Il bracciale è idoneo a una circonferenza di braccio compresa tra 23 e 33 cm.

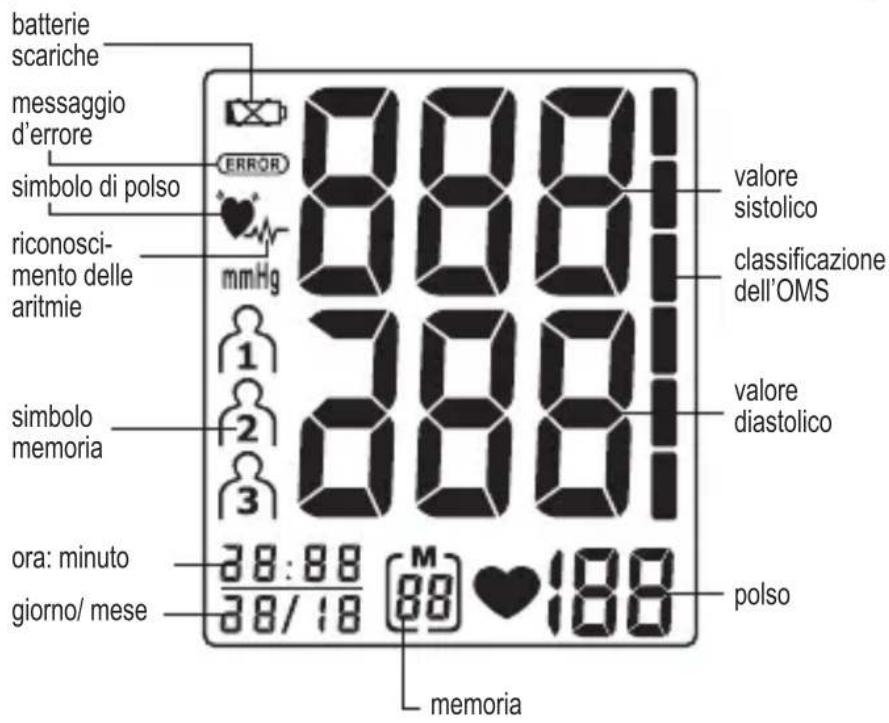

Spiegazione dei symbolo del display

Preparazione all'uso

Inserimento/sostituzione delle batterie

1. Inserire le batterie nel vano batterie con la corretta polarità „+“ e „-".
2. Sostituire tutte le batterie quando il display visualizza il symbolo l
3. Rimuovere le batterie quando si preveDE di non utilizzare lo strumento per un periodo prolongato.
4. RIMUOVERE toutes le BATTERIE, se si preveDE utilizesl'alimentatore CA disponible.

Avvertenza - Per evitare anomalie, si consiglia di utilizzazione lo stesso tipo di batterie alcaline.

IT

Tenere le batterie lontano alla portata dei bambini. Non gettare le batterie nel fuoco, in quanto potrebbero esplodere.

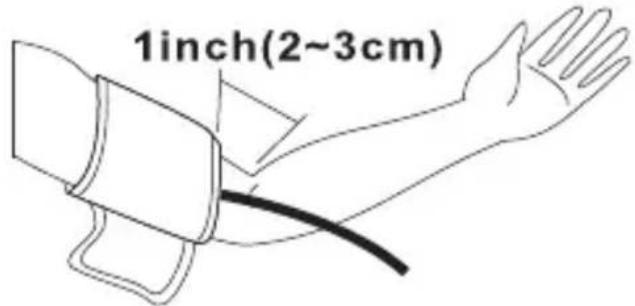

Posizionamento del bracciale

1. Avvolgere il bracciale attorno al braccio sinistro. Il braccio deve essere nudo.
2. Fissare il bracciale. Non stringerlo eccessivamente, né lasciarlo troppo teso. I bordi del bracciale devono trovarsi a circa 2,5 cm alla piega interna del gomito.

IT

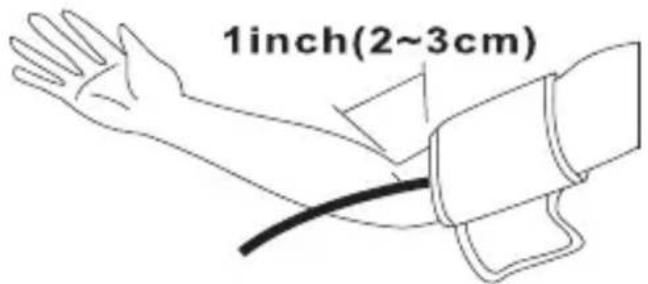

1. Se non è possibile eseguire la misurazione al braccio sinistro, posizionare il bracciale sul braccio destro, come molto in fi gura.

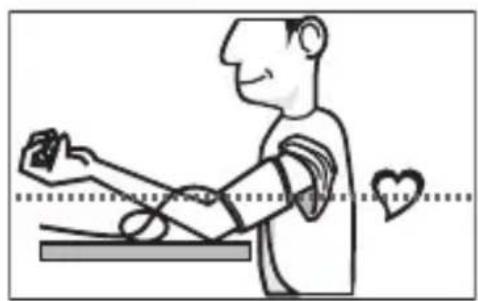

Postura da assumere per la misurazione

1. Sedersi diritti e accertarsi che il punto di misurazione si trovi all'altezza del cuore. Rilassarsi ed eseguire la misurazione, mantenendo una postura naturale.

1. Misurare la pressione sanguigna e registrar i valori agli giorni永远不会 alla stessa ora, per controllare l'andamento.

Alimentatore CA

Il prodotto può essere utilizzato solo con un alimentatore CC stabilizzato APPROVATO per applicazioni mediche (input: 230V, AC, 50Hz; output: 6V, DC, 1A).

Avverenza:

1. Durante il funzionamento con l'alimentatore le batterie non sono necessarie.
2. Se durante la misurazione il fl usso di corrente dell'alimentatore CA viene interrotto, occorre ripristinare lo strumento, scollegandolo dall'alimentatore CA.
3. Utilizzare solo alimentatori approvati per applicazioni mediche, conformi alle specifici che indicate nelle presenti Istruzioni per l'uso. L'utilizzo di altri alimentatori cui sono danneggiare il misuratore di pressione.

IT

Impostazione dell'ora e della data

1. Premere il tasting "SET" per selezionare i gruppi di memoria 1, 2, o 3.
2. Premere il tasting "MODE". Sul display lampeggia il mese. Per impostare il mese desiderato, premere "SET".
3. Premere di nuovo il tasto „MODE". Sul display lampeggia il giorno.

Per impostare il giorno desiderato, premere „SET".

1. Premere di nuovo il tasto „MODE". Sul display lampeggiano le ore.

Per impostare le ore desiderate nel formato di 12 ore, premere „SET".

1. Premere di nuovo il tasting „MODE". Lampeggiano i minuti.

Per impostare i minuti desiderati, premere „SET".

1. Premere „MODE“, per convalidare la data e l'ora.

Misurazione della pressione

1. Avvolgere il bracciale attorno al braccio. (Vedi il capitolo "Posizionamento del bracciale".)
2. Sedere diritto su una sedia. (Vedi il capitolo „Postura da assumere per la misurazione").
3. Premere il tasting „SET" per selezione un determinato gruppo di memoria.
4. Premere, poi, il tasting "START/STOP" per avviare la misurazione automatica.

Ripetendo la misurazione, badare a che sua selezionato lo stesso gruppo di memoria, prima di premere il tasto „START/STOP".

1. Si gonfi a il bracciale. Determinato il battito del polso, lampeggia il symbolo di polso.

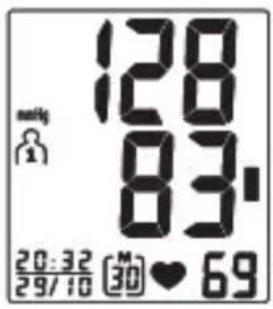

2. Appena fi nita la misurazione, appaiano sul display i valori misurati della pressione sanguigna (valori sistolico e diastolico), il battito del polso e classifi cazione dell'OMS durante un minuto. Lo strumento si spelgne automaticamente dopo circa 1 minuto di non utilizzato.

Per interrompere la misurazione, premere „START/STOP". La guarnizione rilascia immediamente l'aria.

Riconoscimento delle aritmie:

Quando è visualizzato il symbolo , quello significà che durante la misurazione lo strumento ha rilevato un battito cardiaco irregularare. Se il symbolo è visualizzato costamente, rivolgersi a un medico per un consulto.

Memorizzazione dei valori:

Dopo agli misurazione della pressione sanguigna sono memorizzati automaticamente i valori corrispondenti alla pressione, al battito del polso, all'ora e alla data. Ognuno dei 3 gruppi di memoria immagazzina gli ultimi 30 valori misurati. Nel caso di più di 30 valori misurati, i primi saranno cancellati in primo luogo.

Richiamo di valori memorizzati:

1. Premere il tasting „MEMORY". Un determinato gruppo di memoria apparisce sul display.
2. Premere „SET", per trovare il gruppo di memoria desiderato.
3. Premere „MEMORY". Appare la media delle ultime tre misurazioni, rappresentata dal symbolo seguente [A]. Se non c'è valore immagazzinato, non si visualizzera niente. L'ultimo vale misurato è visualizzato per primo.
4. Premendo il tasto „MEMORY" un'altra volta, è possibile richiamare agli valore immagazzinato nel gruppo di memoria selezionato.
5. Richiamati i valori memorizzati, premere di nuovo il tasting "MEMORY" per ritornare alla visualizzazione di partenza.
6. Premendo il tasto „START/STOP" si ritornaanche alla visualizzazione di partenza.

Cancellazione di valori memorizzati:

1. Premere „SET“ per scegliere l'utente desiderato (1, o 2, o 3).
2. Premere "MEMORY" per passare al modo di memorizzazione.
3. Premere e mantenere i tasti "MODE & SET". Tutti i valori memorizzati verranno cancellati nel gruppo di utenti selezionato.
4. Premendo "MEMORY", non sono visibili i valori memorizzati nel gruppo di utenti.

Smaltimento

Smaltire l'apparecchio, gli imballaggi e le batterie osservando le disposizioni di legge vigenti in materia di smaltimento dei rifi uti.

L'apparecchio non può essere smaltito con i rifi uti domestici.

Ogni utilizzatore ha l'obbligo di gettare tutte le apparecchiature elettroniche o elettriche, contenti o prive di sostanze nocive, presso un punto di raccolta della propria città o di

un rivenditore specializzato, in modo che venga- no smaltite nel rispetto dell'ambiente.

Togliere le batterie prima di smaltire lo strumento. Non gettare le batterie esaurite nei rifi uti domestici, ma nei rifi uti speciali o in una stazione di raccolta di batterie esaurite presso i rivenditori specializzati.

Non lasciare cadere l'apparecchio. Non è a prova d'urto.
Non alterare né après l'apparecchio o il brac-ciale.
Non annodare il brac-ciale.
Per la pulizia della custodia, utilizzare un panno imbevuto di acqua o detergente naturale e infi ne asciugare.
Non utilizzato diluenti, benzina o altri detergenti aggressivi.
Conservare l'apparecchio in un luogo adeguato. Non esporre l'apparecchio alla luce diretta del sole, a elevata umidità e alla polvere.
Rimuovere le batterie quando si preveDE di non utilizzato l'apparecchio per un periodo di tempo prolongato.	21
Non premere il tasto „START/STOP“ se il bracciale non è stato posizionato corretta-mente sul braccio.

	Sostituire le batterie: Sostituire tutte e 4 batterie con nuove. Inserire le batterie osservando la loro polarità.
EE	Viene visualizzato quando vi è un erre di misurazione oppure quando il valore della pressione sanguigna indicate èccessivamente basso oecessivamente alto: Ripetere la misurazione. Avvolgere correttamente il bracciale e mantenere il braccio immobile durante la misurazione.
E1	Deviazione nel circuito pneumatico. E'possible che il tubo del bracciale pneumatico non sia stato insertito correttamente nel monitor: Controllare il raccordo delbracciale. Ripetere la misurazione.
E2	La pressione otreppassa 300 mm di colonna di mercurio: Specnere lo strumento per la cancellazione, poi, ripetere la misura-zione.
E3	Dati di misurazione che determinano unerre: Ripetere la misurazione.
EP	Contattare il rivenditore di fiducia o Gera-therm.

IT

N. modello GT-868	UF
Sistema di visua-lizzazione	Display a cristalli liquidi
Procedura di misurazione	Procedura oscillometrica
Alimentazione	Alimentatore CA (ingresso: 230 VCA, 50 Hz; uscita: 6 VCC, 1A)
Intervallo di misurazione	0 a 300 mm Hg (pressione sanguigna)40 a 199 battiti del polso al minuto(frequency cardiaca)
Precisione	±3 mm Hg (pressione sanguigna)±5 % (frequenza cardiaca)
Gonfi atura automatica
Scarico pressione	Valvola di scarico automatico
Memoria	3 gruppi di memoria a 30 posizioni di memoria = 90 valoriimmagazzinati
Display	LCD (giorno/ora, pressione e battito del polso)
Visualizzazione messaggio di sostituzione delle batterie	Si
Spegnimento automatico	dopo circa 60 secondi
Durata delle batterie	circa 300 misurazioni
Grado di protezione	IP22 (penetrazione di grande corpi solidi, protetti contro stillicidio)
Dimensioni bracciale	23 a 33 cm
Condizioni di funzionamento	+5 a +40 °C;umidità relativiva ambiente 15 a 93 %
Condizioni di custodia	-25 a +70 °C;umidità relativiva ambiente ≤ 93 %
Dimensioni 110 x 1	50 x 80 mm
Peso circa 265 g (batterie incluse)

Riservate tutte le modifiche finalizzate al miglioramento del prodotto.

IT

Geratherm® è certificato ai sensi della Direttiva 93/42/CE e della norma EN ISO 13485, ed ha ricevuto l'autorizzazione ad apporre la marcatura 0197 (Ufficio nominato: TÜV Rheinland LGA Products GmbH).

Il misuratore di pressione arteriosa soddisfa I'

EN 60601-1+A1

Apparecchiature elettromedicali - Parte 1: Requisiti generali per la sicurezza e le prestazioni essenziali

IEC/EN 60601-1-11

Apparecchiature elettromedicali - Parte 1-11: Requisiti generali per la sicurezza e le prestazioni essenziali - norma collaterale: requisiti per apparecchiature elettromedicali e sistemi elettrici medici per le cure mediche in un ambiente domestico

DIN EN ISO 81060-1

S fi gmomanometri non invasivi - Parte 1: requisiti e metodi di prova per tipo di misurazione non automatizzato (ISO 81060-1)

DIN EN ISO 81060-2

S fi gmomanometri non invasivi - Parte 2: valutazione clinica del tipo di misurazione automatizzato (ISO 81060-2)

EN 1060-3

S fi gmomanometri non invasivi - Parte 3: requisiti supplementari per sfi gmomanometri elettromagnetic

IT

	seguire le istruzioni per l'uso
	proteggere dall'umidità
93%	Conservare in condizioni di umidità relativa massima pari al 93% R.H.
+70°C	Conservare a una temperature compresa tra -25° e +70°C
-25°C
	L'apparecchio non può essere smaltito nei rifi uti domestici

	Apparecchio di tipo BF
LOT	Codice lotto (mm/aaaa; mese/anno)
SN	Numero di serie
	fabbricante
	Attenzione – leggere le istruzioni

Informazioni sulla compatibilità elettromagnetica (CEM)

Gli apparecchi medicali possono essere esposti, durante l'uso, a disturbi elettromagnetici dovuti ad altri apparecchi elettronici come i PC e i Telefoni cellulari. Ciò può provocare il malfunzionamento dell'apparecchio medicale e create una situazione potenzialmente non sicura.

Anche gli apparecchi medicali non devono generare disturbi per gli altri apparecchi.

La norma EN 60601-1-2 regolamento i requisiti per la EMC (compatibilità elettromagnetica) e defi nisce i livelli di immunità nei confronti dei disturbi elettromagneti e i valori massimi di emissione elettromagnetica per gli apparecchi medicali.

Questo misuratore di pressione prodotto da Geratherm Medical AG soddisfa la norma EN 60601-1-2 sua per quanto riguarda l'immunità, sua per quanto riguarda le emissioni.

Ciononostante si dovranno prendere particolari misure precauzionali:

utilizzare l'apparecchio solamente al chiuso e lontano da Telefoni cellulari e fornì a microonde.

Tenere gli appearecchi di potenza superiore ai 2 W ad una distance minima di 3,3 m dal misuratore di pressione.

Avvertenze e spiegazione del produttore - Emissioni elettromagnetiche
L'apparecchio o ilsysteme è adatto all'utilizzo negli ambienti elettromagnetici indicati. Il cliente e/o l'utente dell'apparecchio o delsysteme deve preoccuparsi che questo venga utilizzato in un ambiente elettromagnetico come descritto qui di seguito.
Test emissioni compatibilità		Avvertenze relative all'ambiente elettromagnetico
Emissioni HF CISPR 11 Gruppo 1		L'apparecchio o ilsysteme utilizza energia HF solo per le sue funzioni interne. Pertanto le sue emissioni HF sono molto ridotte ed è poco probabile che causino interferenze con apparecchiature elettroniche circostanti.
Emissioni HF CISPR 11 Classe B		L'apparecchio o ilsysteme è destinato all'utilizzo in tutte le strutture, comprese quale domestiche e simili collegate direttamente alla rete elettrica pubblica a bassa tensione che alimenta gli edifi ci utilizzati per uso domestico.
Emissioni armoniche IEC 61000-3-2	Classe A
Variazioni di tensioni / Emis-sioni fi icker IEC 61000-3-3	Compatible

Avvertenze e spiagazione del produttore - Immunità elettromagnetica
L'apparecchio o ilsysteme è adatto all'utilizzo negli ambienti elettromagnetici indicati. Il cliente e/o l'utente dell'apparecchio o delsysteme deve preoccuparsi che questo venga utilizzato in un ambiente elettromagnetico come descritto qui di seguito.
Test di immunità	Livello test IEC 60601 -	Livello di compatibilità	Avvertenze relative all'ambiente elettromagnetico
Scarica elettristica (ESE) IEC 61000-4-2	±6 kV contatto ±8 kV aria	±6 kV contatto ±8 kV aria	I pavimenti dovrebbero essere in le-gno, cemento o piastrelle di ceramica. Se è ricoperto con materiale sintetico, l'umidità relativa dell'aria dovrebbe corrispondere circa al 30%.
Frequenza corrente (50/60 Hz) Campo magnetico IEC 61000-4-8	3 A/m 3 A/m		Il Campo magneto della frequenza di corrente dovrebbe essere misurato nel luogo d'installazione previsto per garantire che sua suffi cientsamente basso.

Distanze di separazione raccomandate tra apparecchi di communicatesione HF trasportabili e mobili e l'apparecchio o ilsysteme
L'apparecchio o ilsysteme è adatto all'utilizzo negli ambienti elettromagnetici indicati. Il cliente e/o l'utente dell'apparecchio o delsysteme deve preoccuparsi che questo venga utilizzato in un ambiente elettromagnetico come descritto qui di seguito, rispetto la distance minima tra gli apparecchi di communicatesione HF portatili e mobili (trasmettitori) in relazione alla potenza in uscita dell'apparecchio di communicatesione:
Potenza nominale massima in uscita calcolata del tramsettitore in Watt	Distanza di separazione / m
	Da 150 kHz a 80 MHz d = 1,2 √P	Da 80 MHz a 800 MHz d = 1,2 √P	Da 800 MHz a 2,5 GHz d = 2,3 √P
0,01	0,12	0,12	0,23
0,1	0,38	0,38	0,73
1	1,2	1,2	2,3
10	3,8	3,8	7,3
100	12	12	23
Per I tramsettitori con potenza massima in uscita non elencati sopra, la distance raccomandata d in metri (m) più essere calculata usando l'equazione applicabile alla frequenza del tramsettatore, dove P è la valutazione di potenza massima in uscita del tramsettitore in watts (W) secondo il produttore del tramsettitore.
NOTA 1: a 80 MHz e 800 MHz si deveutilizzare il range di frequenza più elevato. NOTA 2: QUESTe linee guida non sono applicabili a tutte le situazioni. La propaganda elettramagnetica è influenzata dall'assorbimento e alla riflessione di strutture, oggetti e persone.

IT

Avvertenze e spiegazione del produttore - Immunità elettromagnetica
L'apparecchio o ilsysteme è adatto all'utilizzo negli ambienti elettromagnetici indicati. Il cliente e/o l'utente dell'apparecchio o del systeme deve preoccuparsi che questo venga utilizzato in un ambiente elettromagnetico come descritto qui di seguito.
Test di immunità	IEC 60601-Livello del test	Livello di compatibilità	Avvertenze sul Campo elettromagnetico
			Gli apparetchi di comunità HF portatili e mobili non dovrebbero essere utilizzati vicino a una parte dell'apparecchio o del systema, compresi i cavi e non rispettoando una distanza di separazione raccomandata calcolata dall'equazione applicabile alla frequenza del trasmettitore.
			Distanza di separazione raccomandata:
Condotto HFIEC 61000-4-6	Valore effettivo 3 VDa 150 kHz a 80 MHz	Valore effettivo 3 V	d=1,2 √P
Irradiato HFIEC 61000-4-3	3V/m Da 80 MHz a 2,5 GHz	3 V/m	d=1,2 √P da 80 MHz a 800 MHz
			d=2,3 √P da 800 MHz a 2,5 GHz
			Dove P corrisponde alla valutazione di potenza massima nominale di uscita del trasmettitore in Watt (W) secondo il produttore e d alla distanza di separazione raccomandata in metri (m)
			Le forze del campo dai trasmettitori fi ssi HF come determinati da un'indagine sul situ elettromagnetico dovrebbero essere minori rispetto al livello di conformità in agli range di frequenza. L'interferenza più aver luogo in prossimità di apparetti con il seguente simbolo:
NOTA 1: a 80 MHz e 800 MHz si deve utilizzato il range di frequenza più elevato. NOTA 2: QUESTe linee guidha non sono applicabili a tutte le situazioni. La propaganda elettromagnetica è influenzata dall'assorbimento e della riflessione di strutture, oggetti e persone.

Avverenze e spiegazione del produttore - Immunita elettromagnetica

a) di Campo dei trasmettitori fissi, come ad esempio stazioni di base per radio (telefoni cell- lulari o cordless) Telefoni e Telefonia mobile, radio amatoriali, trasmissioni radio AM e FM e trasmissioni TV non possono essere previsti teoricamente con accuratezza. Per valutare l'ambiente elettromagnetico causato da trasmettitori fissi HF, si dovrebbe prendere in considerazione un'indagine dell'area elettromagnetica. Se la forza del Campo rilevate nel luogo in cui I'apprecchio o ilsystema viene usato supera il livello di conformità applicabile HF riportato di seguito, è necessario controllare l'apprecchio o il systema per verificare la normale operativita. Se si osserva una performance anormale, si consigliano misure aggiuntive quali rorientare o ricollocare l'apprecchio o il systema.
b) Oltre il range di frequenza tra 150 kHz e 80 MHz le forze di Campo dovrebbero essere inferiori a 2 V/m.
