MANUALE UTENTE G24AB GREENWORKS

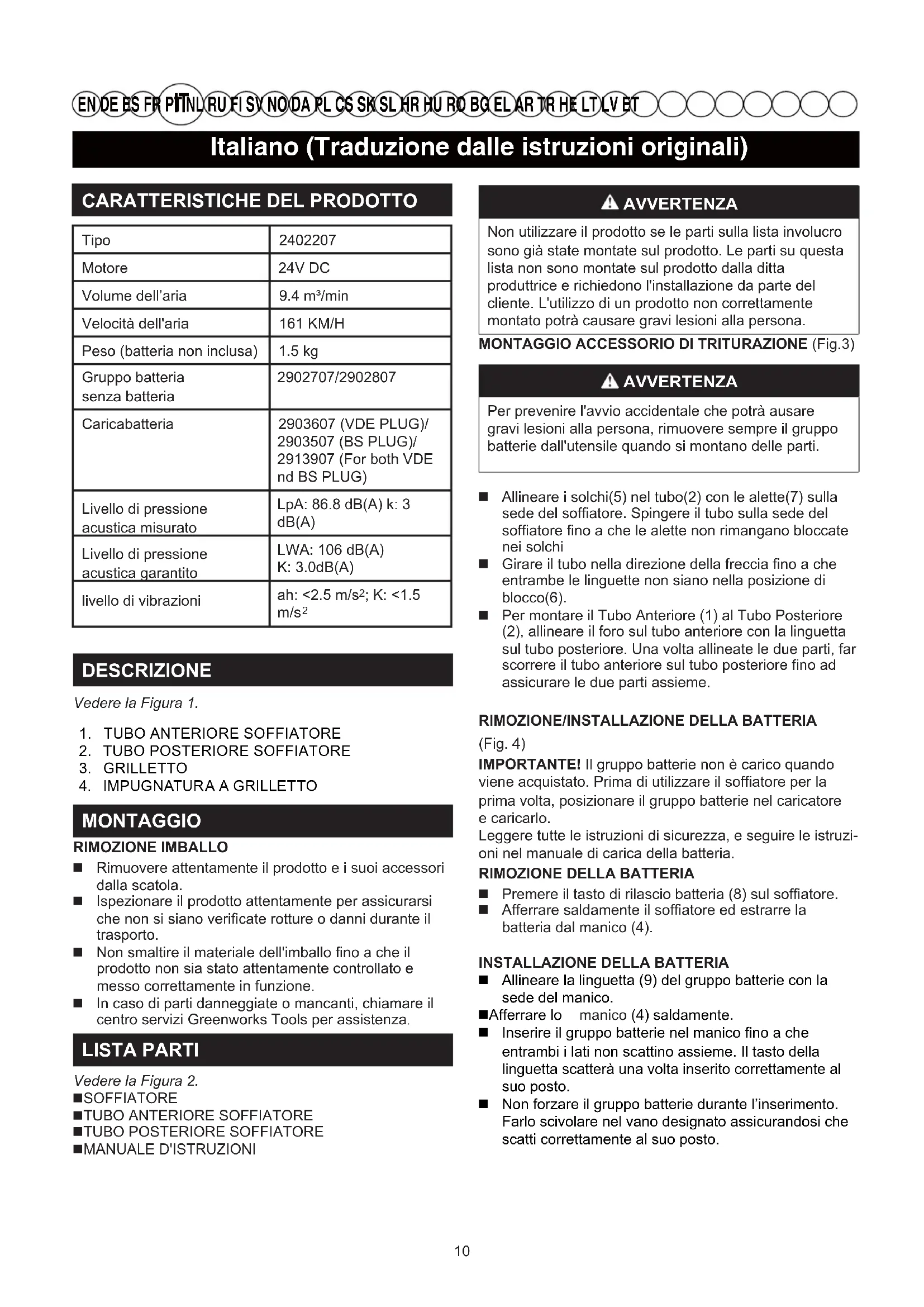

Italiano (Traduzione delle istruzioni originali)

CARATTERISTICHE DEL PRODOTTO

Tipo	2402207
Motore	24V DC
Volume dell'aria	9.4 m³/min
Velocità dell'aria	161 KM/H
Peso (battery non inclusa)	1.5 kg
Gruppo batteriarawnza batteria	2902707/2902807
Caricabatteria	2903607 (VDE PLUG)/2903507 (BS PLUG)/2913907 (For both VDE nd BS PLUG)
Livello di pressioneacustica misurato	LpA: 86.8 dB(A) k: 3dB(A)
Livello di pressioneacustica garantito	LWA: 106 dB(A)K: 3.0dB(A)
livello di vibrazioni	ah: <2.5 m/s²; K: <1.5m/s²

DESCRIZIONE

Vedere la Figura 1.

1. TUBO ANTERIORE SOFFIATORE
2. TUBO POSTERIORE SOFFIATORE
3. GRILLETTO
4. IMPUGNATURA A GRILLETTO

MONTAGGIO

RIMOZIONE IMBALLO

Rimuovere attendamente il prodotto e i loro accessori alla scatola.
■ Ispezionare il prodotto attendamente per assicurarsi che non si siano verificate rotture o danni durante il trasporto.
Non smaltire il materiale dell'imballo sono a che il prodotto non sia stato attendamente controllato e messo correttamente in funzione.
In caso di parti danneggiate o mancanti, chiamare il centro servizi Greenworks Tools per assistenza.

LISTAPARTI

Vedere la Figura 2.
■SOFFIATORE
TUBO ANTERIORE SOFFIATORE
TUBO POSTERIORE SOFFIATORE
■MANUALE D'ISTRUZIONI

AVVERTENZA

Non utilizzato il prodotto se le parti sulla lista involucro sono gli state montate sul prodotto. Le parti su esta lista non sono montate sul prodotto alla ditta produtrice e richiedono l'installazione da parte del cliente. L'utilizzo di un prodotto non correttamente montato potra causare gravi lesioni alla persona.

MONTAGGIO ACCESSORIO DI TRITURAZIONE (Fig.3)

AVVERTENZA

Per prevenire l'avvio accidentale che potra ausare gravi leSIONi alla persona, rimuovere sempre il gruppo batterie dall'utensile quando si montano delle parti.

Allineare i solchi(5) nel tubo(2) con le alette(7) sulla sede del soffiatore. Spingere il tubo sulla sede del soffiatore fina a che le alette non rimangano bloccate nei solchi
Girare il tubo nella direzione della freccia sono a che entrambe le linguette non siano nella posizione di blocco(6).
Per montare il Tubo Anteriore (1) al Tubo Posteriore (2), allineare il foro sul tubo anteriore con la linguetta sul tubo posteriore. Una volta allineate le due parti, far scorrere il tubo anteriore sul tubo posteriore sono ad assicurare le due parti assieme.

RIMOZIONE/INSTALLAZIONE DELLA BATTERIA

(Fig. 4)

IMPORTANT! Il gruppo batterie non è carico quando viene acquistato. Prima di utilizzare il soffiatore per la primaolta, posizionare il gruppo batterie nel caricatore e caricarlo.

Leggere tutte le istruzioni di sicurezza, e seguire le istruzioni nel manuale di carica della batteria.

RIMOZIONE DELLA BATTERIA

Premere il tasto di rilascio batteria (8) sul soffiatore.
■ Afferrare saldamente il soffiatore ed estrarre la batteria dal manico (4).

INSTALLAZIONE DELLA BATTERIA

Allineare la linguetta (9) del gruppo batterie con la sede del manico.
■Afferrare lo manico (4) saldamente.
Inserire il gruppo batterie nel manico fino a che entrambi i lati non scattino assieme. Il tasting della linguetta scatterà una volta inserito correttamente al suoosto.
Non forzare il gruppo batterie durante l'inserimento. Farlo scivolare nel vano designato assicurandosi che scatti correttamente al suoippo.

Italiano (Traduzione delle istruzioni originali)

AVVERTENZA

Fare sempre attenzione a piedi, bambini o animali quando si preme il tasto di rilascio batteria. Si potranno verificare gravi lesionsi se il gruppo batterie non funziona correttamente. Non rimuovere MAI il gruppo batterie se ci si trovava su una posizione rialzata.

AVVERTENZA

Seguire queste istruzioni per evitare lesions e ridurre il rischio di scosse elettriche o incendi:

Sostituire il gruppo batterie o il caricatore immediatamente nel caso in cui il cavo della sede della batteria o del caricatore siano danneggiati.
- Verificare che l'interruttore sia in posizione OFF (Spento) prima di insere o rimuovere il gruppo batterie.
- Verificare che il gruppo batterie sia stato rimioso e che l'interruttore sia posizionato su OFF (Spento) prima di svolgere le operazioni di controllo, regolazione o manutenzione su qualsi parte del soffiatore.
- Leggere, comprehende e seguire le istruzioni contenute nella sezione intitolata Procedure di Caricamento.

AVVERTENZA

Il gruppo batterie dovr è essere inserito correttamente nello zaino per evitare spostamenti accidentali. Si potrà dover tirare enericiamente la batteria per estrarla.

UTILIZZO

AVVERTENZA

Fare sempre attenzione,anche dopo ave acquisito dimestichezza con l'apparecchio. Non dimenticare mai che basta un secondo di disturazione per ferarsi in modo grave.

AVVERTENZA

Indossare sempre protezioni per gli occhi con schermi laterali contrassegnati con lo standard ANSI Z87.1, assieme a cuffie di protezione. La mancata osservanza di queste norme potra trasformare oggetti in proiettili che potranno colpire occhi e causare及其他 possibili lesions gravi.

AVVERTENZA

Non utilizzato accessori e altre parti non raccomandate alla ditta produttrice di quello prodotto. L'utilizzo di accessori non raccomandati potravcausare gravi lesioni a persone. Prima di agliutilizzo, controllare il dispositivo per individuare eventuali danni al prodotto, partimancanti o allentate come viti, dadi, bulloni, tappi, ecc. Assicurare tutte le chiusure e i tappi e non mettere in funzione il prodotto fino a che tutte le partimancanti o danneggiate non siano state sostuite.

CARICARE PRIMA DELL'UTILIZZO.

AVVERTENZA

Rimuovere sempre il gruppo batterie dal prodotto\ mente si montano parti, svolgono le dovute\ regolazioni, pulizia o quando il dispositivo non è in uso. Rimuovere il gruppo batterie eviterà l'avvio accidentale\ che potra causare gravi lesioni alla persona.

AVVIARE/ARRESTARE L'ASPIRATORE/TRITURATORE

Prima di avviare il disposativo, assicurarsi che il soffiatore sa in condizioni perfette per garantire operazioni ottimali.

Assicurarsi che la batteria sia installata nel soffiatore.
Premere il grilletto per avviare il soffiatore.
■Rilasciare il grilletto per arrestarlo.

AVVERTENZA

Per evitare gravi lesions personali, indossare occhiali o visiere di protezione tutte le volte che si mette in funzione esta unità. Indossare una maschera per il molto o per la polvere in luoghi polverosi.

AVVERTENZA

Per evitare gravi lesioni alla persona o dati all'unità, assicurarsi che il tubo dell'aspiratore o del trituratore e il sacchetto siano stati installati correttamente prima diMETTERE in funzione l'unità.

METTERE IN FUNZIONE IL SOFFIATORE

Per evitare di spargere detriti, soffiare attorno alle estremità esterne di una pila di detriti. Non soffiare mai direttamente nel centro di una pila di detriti.
Per ridurre i livelli sonori, limitare il numero di accessori utilizzati allo stesso tempo.
Utilizzare rastrelli e scope per liberare i detriti prima di soffiare i detriti. In caso di polvere, inumidire leggermente le superfici se vi è dell'acqua disponibile.
Conservare l'acqua utilizzando soffiatori invece di pompe per acqua per lavori di manutenzione prati e aree verdi, comprese zone come canali, divisori, patio, griglie, porticati, e giardini.
Fare sempre attenzione a bambini, animali, finestre aperte o automobili e soffiare via i detriti in maniera sicura.
Dopo aver utilizzato soffiatori ed altri utensili, rassettare. Smaltire i detriti correttamente.

MANUTENZIONE

AVVERTENZA

Per evitare lesioni alla persona e rischio di incendi o scosse elettriche, rimuovere il gruppo batterie prima di regolare, controllare o pulire il soffiatore.

Italiano (Traduzione delle istruzioni originali)

Rimuovere il gruppo batterie.

Rimuovere polvere e detriti con una spazzola o soffiarle via delle ventole dell'aria utilizzando aria compressa o un aspirapolvere. Eliminare eventuali ostruzioni, segatura o schegge di legno delle ventole dell'aria. Non spruzzare, lavare o immergere le ventole dell'aria in acqua.
Pulire la sede e i componenti in plastica utilizzato un panno soffice e umido. Non utilizzato solventi o detergenti aggressivi sulla sede in plastica o sui componenti in plastica. Alcuni detergenti possono causare danni che potranno causare scosse elettriche.

GRUPPO BATTERIE

Riporre il gruppo batterie caricato.
- Quando la luce di carica diventa verde, rimuovere la batteria dal caricatore e scollegare il caricatore alla presa.
- Ricaricare il gruppo batterie quando si perde la carica. Non lasciare mai che il gruppo batterie si scarichi completeness.
- Dopo aver svolto le operazioni di ricarica, il gruppo batterie potra essere riposto nel caricatore perché il caricatore non sia collegato alla presa.

AVVERTENZA

In caso di sostituzione, utilizzare solo parti di ricambio originali. L'impiego di altri componenti potrebbe rappresentare un pericolò o danneggiare l'apparecchio.

Non utilizzato solventi per pulire le parti in plastica. La maggior parte dei materiali plastici rischia di essere danneggiata dall'uso dei solventi disponibili in commercio. Utilizzato un panno pulito per rimuovere lo sporco, la polvere, l'olio, il grasso, ecc.

AVVERTENZA

Gli elementi in plastica non devono mai entrare a contatto con liquido dei fremi, benzina, prodotti a base di petrólio, oli penetranti, ecc. Tali prodotti chimici contengono sostanze che possono danneggiare, indebolire o distruggere la plastica.

AVVERTENZA

Onde evitare i rischi di gravi lesionsi, rimuovere sempre la batteria dall'apparecchio quando lo si pulisce o si esegue un qualsiasi intervento di manutenzione.

RIPONIMENTO DEL SOFFIATORE

Prima di riporre il soffiatore, pulirlo con cura. Riporre il soffiatore in un luogo asciutto, ben aerato, lontano alla portata dei bambini. Non riporlo in prossimità di agenti corrosivi quali i prodotti chimici da giardinaggio o i sali per scigliere la neve.

Riporre e ricaricare la batteria in un luogo fresco. Le temperature inferiori o superiori ad una temperatura ambiente normale riducono la durata della batteria.

• Quando si accende una luce verde fissa sul caricatore, rimuovere la batteria dal caricatore e scollegare il disposicao nella presa.
  Non ripore il gruppo batterie sull'utensile.
  Non riporre mai una batteria scarica. Dopo l'uso dell'apparecchio, attendere che la batteria si raffreddi e ricaricarla immediatamente.
• Tutte le batterie, nel tempo, perdono la loro capacité di carica. Più la temperatura è elevata, più la batteria perde la sua capacité di carica. Nel caso in cui l'apparecchio non venga utilizzato per un periodo prolongato, procedere alla ricarica della batteria tutti i mesi ogni due mesi. Questa operazione ha per effetto di prolongare la durata della batteria.

RISOLUZIONE DEI PROBLEMI

PROBLEM	ROBABILE CAUSA	SOLUZIONE
Il motore non si avvia quando l'interruttore a grilletto viene rilasciato.	Il gruppo batterie non è assicurato.	Accertarsi che la batteria sia assicurata nel soffiatore.Far riferimento alla sezione di installazione batteria nel presente manuale.
	La batteria non è carica.	Caricare il gruppo batterie seguito le istruzioni incluse con il proprio utensile.
L'unità non si avvia.	Interruttore velocità difettoso.	Far sostituire le parti da un centro servizi autorizzato.
	Motore difettoso.
	Piastra di controllo di blocco alimentazione difettosa.
L'unità si avvia, ma l'aria non scorre attraverso il tubo.	Il tubo di entrata e uscita dell'aria è bloccato.	Rimuovere eventuali blocchi.

Garanzia Utensili Greenworks per Dispositivi per Lavori fai da te

PERIODO DI GARANZIA

Tutti gli Utensili Greenworks vengono forniti con una garanzia di 2 anni per le parti e l'eventuale lavoro alla data originale di acquisto. E disponibile una garanzia di 30 giorni per i dispositivi utilizzati professionally dal momento che gli Utensili Greenworks sono progettati principamente per essere utilizzati da consumatori del mercato fai-da-te.

Questa garanzia non è trasferibile.

LIMITAZIONI

Questa garanzia si applica solo a parti/componenti difettosi e non copre eventuali riparazioni dovute a:

1. Normale usura e consumo.

2. Regolazioni o alterazioni di routine.

3. Danni causati da gestione scorretta/stress/utilizzo scorretto o non curanza.

4. Surriscaldamento a causa di mancata manutenzione.

5. Danni dovuti a dispositivi di bloccaggio/fissaggio che si allentano/ scollegano a causa di mancanza di manutenzione.

6. Danni causati da operazioni di pulizia con acqua.

7. Utensili sottoposti a manutenzione o riparati da centri servizi Utensili Greenworks non autorizzati.

8. Utensili non correttamente montati o regolati.

9. Danni causati da un utilizzo scorretto dell'utensile.

10. Danni causati da un riponimento invernale scorretto (idropulitrici a pressione)

11. Elementi considerati come parti consumabili non normalmente coperte da garanzia, compresi ma non limitati a:

12. Batterie

Cavi elettrici

Lame e gruppo lame

Cinghie

• Filtri

• Mandrini e reggiutensili

• Alcuni prodotti possono contentere componenti come motori e trasmissioni prodotte da altre ditte, questi componenti potranno essere soggetti a garanzie delle rispettive ditte produttrici tranne ove la Greenworks Tools Europe GmbH indichi e sia d'accordo a sottoscrivere eventuali richieste che non rientino nel periodo di garanzia della ditta produttrice di cui sopra. 13. Gli utensili di seconda mano non sono coperti alla presente garanzia.

• Il montaggio di parti di ricambio, di sostituzione o di ulteriori componenti non forniti o approvati alla Greenworks Tools Europe GmbH.

Garanzla

Per presentare una richiesta di garanzia su qualsi prodotto è obblatorio presentare una prova di acquisto dello stesso. Un estratto conta della carta di credito non si qualifies come sufficiente prova di acquisto. Quando si deve richiedere un Intervento di garanzia per la prima volta il consumatore dovrá riportare il prodotto nel luogo di acquisto originale assiemme alla prova di acquisto. L'utensile verrà inviato presso un centro servizi cliente centrale e verrà fatto un primo controlo. Se l'utensile è difettioso, dovrá essere riparato e inviato all'indirizzo del consumatore Gratis utensili venduti a meno di €100 euro comprese le tasse di vendita verranno di solito sostituiti.

Se il centro servizi clienti rileva che l'utensile non è difettoso a causa di un danno di fabbrica il consumatore dovrá pagare per il costo delle riparazioni.

Questa garanzia è soggetta a cambiamenti di tanto in tanto per rispetto le necessità di nuovi prodotti. Una copia della garanzia più recente sare disponibile presso il site www.greenworkstools.eu.

DICIHIARAZIONE DI CONFORMITA EC PER L'UTENSILE

Ditta produttrice: Changzhou Globe Co., Ltd.

Indirizzo: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000

Repubblica Popolare Cinese

Nome e indirizzo della persona autorizzata a compilare il file technique:

Nome: Gary Gao Naixin (Direttore degli elettroutensili da esterni)

Indirizzo: Greenworks Tools Europe GmbH

Wankelstrasse 40.

50996Koln

Germany

Con la presente dichiariamo che il presente prodotto

Categoria SOFFIATORE A BATTERIA

L'utensile viene impiegato per spingere l'aria fuori dal tubo e rimuovere detriti come

foglie,
Modello

Numero di seriE Vedere l'etichetta nominale sul prodotto

Anno di costruzione .Vedere l'etichetta nominale sul prodotto

• è conforme con le rilevanti norme della Direttiva Macchine

• é conforme con le(norme delle seguenti Direttive Europee

2014/30/EU (Direttiva EMC), e

2000/14/EC (Direttiva sul Rumore) comprese modifiche (2005/88/EC)

E inoltre, si dichiara di seguito che

I seguenti standard europei armonizzati (parti/clausole degli stessi) sono stati

utilizzati

EN 60335-1, EN 50636-2-100;

EN 62233, EN ISO 3744; EN 55014-1;

EN 55014-2

Livello di potenza sonora misurata LWA: 102.8 dB(A)

Livello di potenza sonora garantita 106 dB(A)

Metodo di valutazione della conformità svolto secondo l'Allegato V/ Direttiva

2000/14/EC

Luogo, data: Changzhou, 22/07/2016 Firma: Gary Gao Naixin (BEng, CEng, MIET)

Vice Presidente Sezione Ingegneria
