PCFW 1173 - Tritacarne PROFICOOK - Manuale utente e istruzioni gratuiti

MANUALE UTENTE PCFW 1173 PROFICOOK

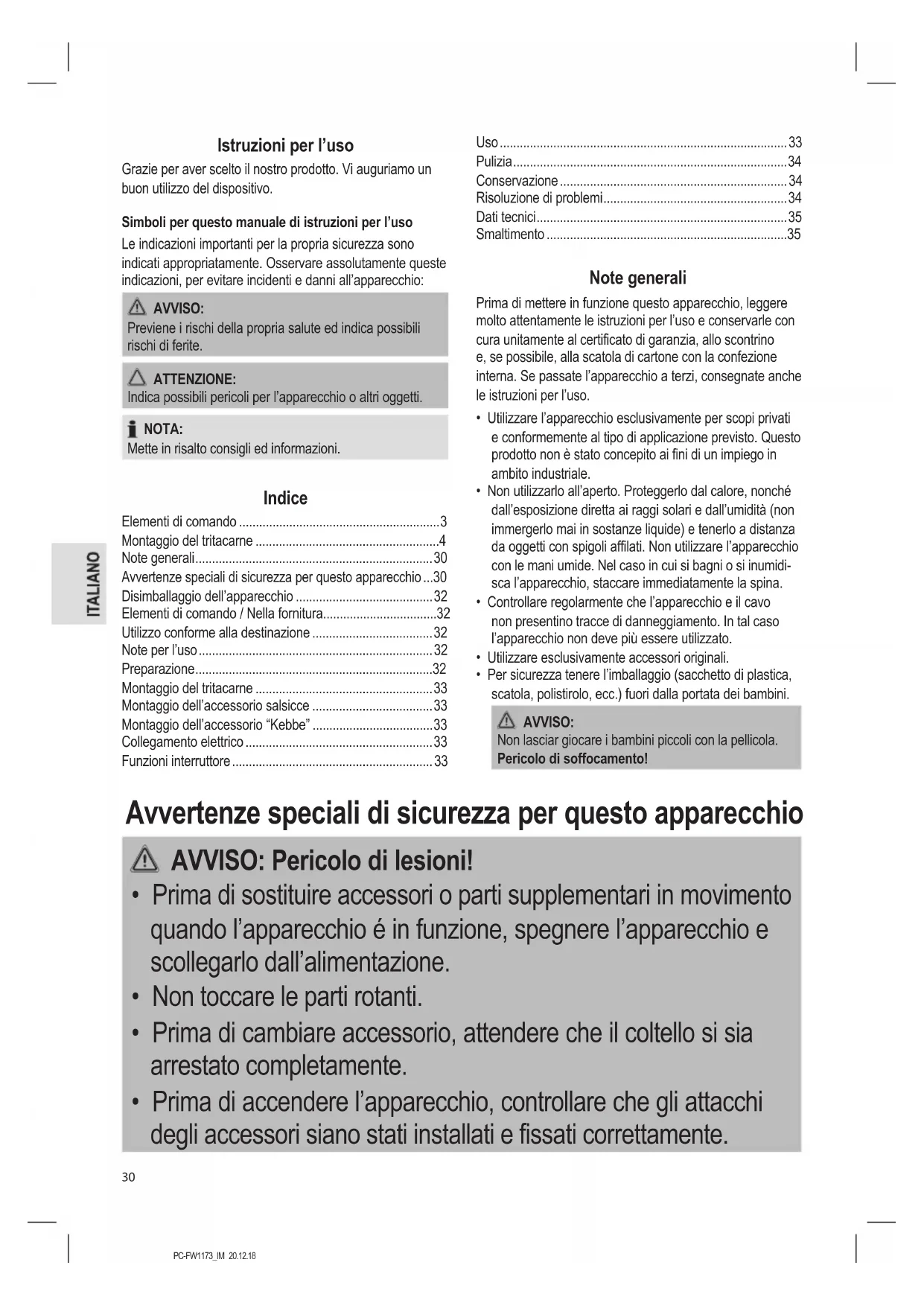

Istruzioni per l'uso

Grazie per aver scelto il nostro prodotto. Vi auguriamo un buon utilizzo del dispositivo.

Simboli per quello manuale di istruzioni per l'uso

Leindicazioniimportanti per la propria sicurezza sono indicati appropriatamente.Osservare assolutamente queste significazioni,per evitare incidenti e danni all'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

NOTA:

Mette in risalto consigli ed informazioni.

Indices

Elementi di dato 3

Montaggio del tritacarne 4

Note generali 30

Avvertenze speciali di sicurezza per questo apparecchio ...30

Disimballaggio dell'apparecchio 32

Elementi di lavoro / Nella foritura. 32

Utilizzo conforme alla destinazione 32

Note per I'uso 32

Preparazione 32

Montaggio del tritacarne 33

Montaggio dell'accessorio salsicce 33

Montaggio dell'accessorio "Kebbe" 33

Collegamento elettrico 33

Funzioni interruptore 33

Uso 33

Pulizia. 34

Conservazione 34

Risoluzione di problemi 34

Dati tecnici 35

Smaltimento 35

Note generali

Prima di mettere in funzione quello apparecchio, leggere molto attentamente le istruzioni per l'uso e conservare con cura unitamente al certificato di garanzia, allo scontrino, se possibile, alla scatola di cartone con la confezione interna. Se passate l'apparecchio a terzi, consesignate anche le istruzioni per l'uso.

• Utilizzare l'apparecchio esclusivamente per scopi privati e conformmente al tipo di applicazione previsto. Questo prodotto non è statoconcepto ai fini di un impiego in ambito industriale.
• Non utilizzato all'aperto. Proteggerlo dal calore, nonché dall'esposizione diretta ai raggi solari e dall'umidità (non immergerlo mai in sostanje liquide) e tenerlo a distanza da oggetti con spigoli affilati. Non utilizzato l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidi-sca l'apparecchio, staccare immediamente la spina.
• Controllare regolarmente che l'apparecchio e il cavon non presentino trace di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.
  Utilizzato escludamente accessori originali.
• Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori alla portata dei bambini.

AVVISO:

Non lasciar gliacare i bambini piccoli con la pellicola.

Pericolo di soffocamento!

Avvertenze speciali di sicurezza per questo apparecchio

AVVISO: Pericolo di lesioni!

• Prima di sostituire accessori o parti supplementari in movimento quando l'apparecchio é in funzione, spegnere l'apparecchio e scollegarlo dall'alimentazione.
  Non toccare le parti rotanti.
• Prima diambiare accessorio, attendere che il coltello si sia arrestato completeness.
• Prima di accendere l'apparecchio, controllare che gli attacchi degli accessori siano stati installati e fissati correttamente.

AVVISO: Pericolo di lesioni!

• Utilizzare sempre il pestello in dotazione. Non inseire dita o attrezzi nel collo di riempimento.
• Maneggiare il coltello con la necessaria attenzione durante la sua estrazione e la pulizia!
• Scollegare sempre l'apparecchio dall'alimentazione seesso viene lasciato alla sorveglianza e prima di montaggio, smontaggio e pulizia.
• Non tentare di riparare l'apparecchio da soli. Contattare sempre un technician autorizzato. Se il cavo di alimentazione è danneggiato, farlo sostuire dal produttore, dall'agente addetto all'assistenza oppure da personale qualificato per evitare situazioni pericolose.
  Non permettere ai bambini di utilizzato quello apparecchio.
• Tenere apparecchio e relativo cavo di alimentazione lontani alla portata dei bambini.
  Non consentire ai bambini di giocare con l'apparecchio.
• Gli apparecchi sono essere utilizzati da persone con ridotte capacità fisiche, sensoriali o mentali e mancanza di esperienza e conoscenza fatto la supervisione o grazie alle istruzioni sull'uso dell'apparecchio in modo sicuro e quandoassi capiscono i pericoli potenziali derivanti dall'utilizzo dell'apparecchio.

ATTENZIONE:

Non immergere il dispositorio in acqua per pulirlo. Segui le istruzioni descritte nel capitolo "Pulizia".

Non spezzare oggetti duri (es. ossi o gusci).
Non manomettere gli interrupttori di sicurezza.
- Usare esta macchina esclusivamente per la lavorazione degli alimenti. L'abuso per altri finalità può causare lesioni.

Disimballaggio dell'apparecchio

1. Togliere il dispositivo alla confezione.
2. Togliere tutto il materiale come pellicole di plastica, materiale di riempimento, fascette per cavi e cartone.
3. Controllare il contento per eventuali parti mancanti.
4. Nel caso in cui il contento dell'imballaggio sia incompleto o sei i danni sono evidenti, non mettere in funzione l'apparecchio. Restituurla immediatamente al rivenditore.

NOTA:

Potrebbe esserci polvere e residui di produzione sul dispositivo. Si consiglia di pulire il dispositivo come descripto in "Pulizia".

Elementi di lavoro / Nella fornitura

1 Vassoio di riempimento
2 Interruttore ON / O / R (Avanti / Spento / Indietro)
3 Interruttore di funzione ON / R (Acceso / Indietro)
4 Motore
5Vite
6 Alloggamenti della spirale
7 Pestello

Illustrazioni A-C

8 Spirale
9 Coltello
10 3 dischi perforati (fine, medio, grossolano)
11 Spina
12 Accessorio salsicce
13 Accessorio in 2 pezzi "Kebbe"

Utilizzo conforme alla destinazione

Questo apparecchio delve essere impiegato per

• Tagliare generi alimentari.
• É possible dare la forma di taglierini o impasti con accessori diversi.

Deve essere utilizzato in ambiente domestico e applicazioni simili.

Deve essere utilizzato solo nella maniera descritta in queste istruzioni per l'uso.

É viétat utiliser l'apparecchio per scopi commerciali.

L'utilizzo per scopi diversi è ritenuto improprio e non conforme allo scopo di destinazione e può determinare danni ai beni e lesioni alle persone.

Il produttore non si assume alcuna responsabilità per danni derivanti da uso non conforme alla destinazione d'uso.

Note per l'uso

Non tritare oggetti duri come ossi o gusci.
- Tagliare la carne in pesz di 2,5 cm. Assicurarsi che non vi siano alla o nervi nella carne.
- Per tritare lacame grossolanamente, usare il disco con i fori più grande.
- In una seconda fase, selezionare il disco con i fori più piccoli o con il foro centrale in base a quanto finamente si desidera triture la carne.
- Prima di iniziare, rivestire leggermente gli schermi con grasso vegetale.
- Se si trita la carne, posizionare un contentatore sulla l'uscita.
- Con l'auto dell'accessorio "Kebbe" (13) è possibile formare tubi di carne o di impasto.

Fare salsicce

• Si può usare sia il budello naturale o quello artificiale.
• Se si è scelto il budello naturale, lasciarlo ammonbidire per un po' di tempo in acqua prima di utilizzato.
• Fare un dato all'estremità del budello.
• Premere il budello sull'accessorio per salsicce.
• Inserire la salsiccia atraverso l'accessorio per salsicce e riempire il budello.
• Assicurarsi che la carne sia "sciolta" all'interno del budello poiché la salsiccia aumento di volume durante la cottura o la frittura ecisiono far scoppiare l'aperatura del budello.
• Quando la prima salsiccia raggiunge la lunghezza desiderata, spremere la salsiccia all'estremita dell'accessorio per salsicce con le dita.
• Girare la salsiccia una o due volte su se stessa.
• Finché non avete fatto un po' di pratica, è possibile specnere l'apparecchio dopo agli salsiccia.

Preparazione

Osservare anche i nostri riepiloghi a pagina 3 e 4.

1. Aprire il supporto dell'alloggiamento della spirale atraverso la vite (5) dell'apparecchio.
2. Inserire l'alloggiamento della spirale (6) nel sistema di azionamento della spirale in modo che il bocchettone di riempimento sia rivolto verso l'alto, quando ruotare nuovamente la vite in senso orario.
3. Posizione are il vassoio di riempimento sul bocchettone di riempimento in modo che il supporto del vassoio venga a trovarsi sopra il blocco motore.
4. Spingere la spirale (8) all'interno del componente orizzontale dell'alloggiamento della stessa spirale, finché l'asse non si innesti meccanicamente in posizione.

L'assemblaggio degli accessori è descritto nellesezioni seguenti.Prepare il tritacarme secondo le esigenze.

Montaggio del tritacarne

NOTA:

Il design dei dischi perforati rappresenta un'unità saldamente connessa. Questa non deve essere allentata in nessuna circostanza.

• Osservare la nostra illustrazione contrassegnata con "A" (Pagina 4).
• Procedure conformamente alle istruzioni indicate ai puniti 1 - 4 del paragrafo "Preparazione".
• Inserire il coltello con il lato tagliente rivolto in fuori sull'a sta della spirale.
• Selezionare un disco perforato (10). Utilizzare gli incavi per effettuarecision.
• Ruotare il fermo in senso orario.

Ulteriori dettagli sono presenti in "Collegamento elettrico"

& "Uso".

Montaggio dell'accessorio salsicce

• Osservare la nostra illustrazione contrassegnata con "B" (Pagina 4).
• Procedure prima come indicate in "Preparazione" e "Montaggio del tritacarme" nei punti da 1 a 6.
• Posizione r'accessorio salsicce sul l'alloggiamento della spirale.
• Ruotare il fermo in senso orario.

Ulteriori dettagli sono presenti in "Collegamento elettrico"

& "Uso".

Montaggio dell'accessorio "Kebbe"

• Osservare la nostra illustrazione contrassegnata con "C" (Pagina 4).
• Procedere conformamente alle istruzioni indicate ai punti 1 - 4 del paragrafo "Preparazione".
• Posizionare l'accessorio Kebbe in 2 pezzi sull'asta della spirale. Utilizzare gli incavi per effettuarecision.
• Ruotare il fermo in senso orario.

Ulteriori dettagli sono presenti in "Collegamento elettrico" & "Uso".

Collegamento elettrico

1. Controllare se il voltaggio elettrico che si desidera utilizzare corrisponde a quello del disposativo. Le informazioni sono presenti sulla targhetta del modello.
2. Assicurarsi che l'interruttore di funzionamento sua impostato su "C(spento).
3. Collegate l'apparecchio solo ad una presa con contatto di terra regolamente installata.

Funzioni interruptore

Interruttore di funzione ON/R (Acceso/Indietro)

Usare l'interruttore (3) er selezionare la modalità operative desiderata per l'interruttore (2).

Interruttore ON /O / R (Avanti / Spento / Indietro)

L'apparecchio è dotato di una funzione di avanzamento e ritorno. Se la spirale si bloccasse, è possibile utilizzato la funzione di ritorno per sbloccarla.

-Avantanzamento

• Girare l'interrutto (3) su "ON".
• Mettere l'interruttore (2) su "ON". L'apparecchio si trova in modalità "Avanzamento".

-Ritorno

• Mettere l'interruttore (2) su "O" ed attendere finché il motore si è spento.
• Mettere l'interruttore (3) su "R". Premere "R" sull'interruttore (2). Il disposativo sare in modalità "Ritorno" finché si mantiene l'interruttore premuto.

-Spegnimento

• Spostare l'interruttore (2) su "O" ed estrarre la spina dell'alimentazione.

Uso

AVVISO: Pericolo di lesioni!

Utilizzare sempre il pestello in dotazione. Non inseire dit a o attrezzi nel collo di riempimento!

ATTENZIONE:

Non usare l'apparecchio per più di 10 minuti consecutivi.
Lasciar raffreddare l'apparecchio per 10 minuti prima di riutilizzarlo.

1. Inserire i pezzi di carne (concentrato di carne / tritato o impasto) sul pietto di riempimento e nella bocchetta di riempimento.
2. Se necessario, premere la carne ed il preparato con il pestello (7).

Finire il processo

1. Scollegare la spina.
2. Smontare tutte le parti del tritacame.
3. Pulire le parti usate come descririto in "Pulizia".

Pulizia

AVVISO:

• Estrarre sempre la spina dell'alimentazione prima di effettuire la pulizia e attendere che l'apparecchio si sia raffreddato.
• Non immershere mai il gruppo motore in acqua per la pulizia. Si potrebbero provocare scosse elettriche o incendi.
• La lama del tritacarne è affiliata! C'è il rischio di lesioni! Procedure conattenzione durante lo smontaggio, la pulizia ed il montaggio delle singole parti.

ATTENZIONE:

• Non usare spazzole di ferro o altri oggetti abrasivi.
  Non usare detergenti fortio abrasivi.

Montaggio del motore

• Pulire il gruppo motore solo con un panno umido e asciugare quindi con panno asciutto.

Vassoio di riempimento, alloggamento della spirale e tutti gli accessori

ATTENZIONE:

Non pulire questi componenti in lavastoviglie. Le superfici potrebbero perdere la brillantezza.

• Taii componenti possono essere puliti a mano nel lavanding.
• Sciacquare abbondamente con acqua pulita e asciugare i componenti.

Conservazione

• Pulire l'apparecchio come descripto. Lasciar asciugare completeness gli accessori.
• Si consiglia di conservare l'apparecchio nell'imballaggio originale quando non lo si utilizza per periodi di tempo prolongati.
• Conservare sempre l'apparecchio in un luogo asciutto e ben ventilato al di fuori della portata dei bambini.
  Passare regolarmente dell'olio vegetale sui setacci.

Risoluzione di problemi

Problema	Possible causa	Rimedio
L'apparecchio non funziona.	L'apparecchio noniene alimentato.	Controllare la presa con un'alto apparecchio.
		Inserire la spina corretamente.
		Controllare l'interruttore di circuito principale.
	L'apparecchio risulta difettoso.	Contattare il centro assistenza e un technician.
	L'interruttore di funzione (3) è impostato su "R".	Impostare l'interruttore di funzione su "ON".
L'apparecchio è bloccato.	Residui di carne sulla vite.	1. Portare l'interruttore (2) su "O" eatten-dere lo spegnimento del motore.2. Impostare l'interruttore di funzione (3) su "R".3. Premere "R" sull'in-terruttore (2) per rimuovere i risultidi di carne bloccata.4. Spagnere l'apparecchio e sfilare la spina dalla presa.5. Rimuovere eventuali risultui.

Dati tecnici

Modello: PC-FW 1173

Alimentazione elettrica: 220 - 240 V~, 50 / 60 Hz

Consumo energetico nominale: 650W

Consumo energetico massimo: 2000 W

Livello pressione acustica: 84 dB(A)

Classe di protezione: II

Peso netto: ca. 5,2kg

Si riserva il diritto di apportare modifiche tecniche e di design nel corso dello sviluppo del prodotto.

Questo appearecchio è stato controllato sulla base di tutte le direttive CE attuali in vigore in quello settore, quali per esempio la normativa in materia di compatibilità elettromagnetica e la direttiva in materia di bassa tensione, ed è stato costruito conformmente alle norme di sicurezza più moderne.

Smaltimento

Significato del symbolo "Cassonetto con ruote"

Salvaguardare l'ambiente, gli elettrodomestici non vanno eliminati come rifiuti domestici.

Per l'eliminazione degli elettrodomestici,fare uso dei posti di raccolta previsti per quello tipo e porre quegli elettrodomestici che non sono più in uso.

Si contribuisce così ad evitare un effetto potenziale sull'ambiente e sulla salute, dovuto magari ad una eliminazione sbagliata.

Questo significa un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed appearechi elettronici usati.

Si possono trovare le corrispondenti informazioni sugli appositi luoghi di raccolta, nelle amministrazioni dei comuni.
