WS53GDA - Cantina vini HAIER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cantina vini
Marca	Haier
Modello	WS53GDA
Dimensioni (LxPxA)	500 x 560 x 1270 mm
Alimentazione elettrica	220-240 V ~ 50 Hz
Consumo elettrico	70 W
Corrente di ingresso	0,5 A
Classe energetica	A (consumo annuo 135 kWh/anno)
Volume netto	172 L
Intervallo di temperatura	5 °C a 20 °C
Numero di scomparti	2
Refrigerante	R600a (isobutane)
Illuminazione interna	LED (12 V, 0,72 W)
Filtro a carbone deodorizzante	Sì, sostituibile ogni 3-5 anni
Vassoio di accumulo dell'acqua	Sì, per mantenere l'umidità
Blocco di sicurezza	Sì, con chiave
Tipo di installazione	A libera installazione
Classe climatica	ST (16 °C a 38 °C)
Livello di rumore	40 dB(A)
Sbrinamento	Automatico
Funzione di compensazione della bassa temperatura	Sì
Funzione memoria dopo interruzione di corrente	Sì

Domande frequenti - WS53GDA HAIER

Qual è la temperatura ideale per conservare il vino rosso?

Per il vino rosso, la temperatura di servizio consigliata è da +14 °C a +20 °C. Per una conservazione a lungo termine, regola la cantina tra +10 °C e +12 °C.

Come regolare la temperatura della cantina vini?

Tieni premuto il pulsante di regolazione per 3 secondi. Il display lampeggia. Usa i pulsanti ▲ o ▼ per regolare la temperatura. Premi nuovamente il pulsante per confermare e passare al secondo scomparto.

Come bloccare la cantina vini?

Chiudi la porta e inserisci la chiave nella serratura. Gira la chiave in senso antiorario per bloccare, e in senso orario per sbloccare. Tieni le chiavi fuori dalla portata dei bambini.

Come pulire l'interno della cantina vini?

Scollega l'apparecchio. Usa una spugna imbevuta di acqua tiepida e detergente neutro. Risciacqua con acqua pulita e asciuga con un panno morbido. Non usare prodotti abrasivi o solventi.

Cosa fare se viene visualizzato un codice di errore (E1, F4, H1, ecc.)?

Premi il pulsante di accensione per cancellare il codice. Se il problema persiste, scollega l'apparecchio e contatta il servizio clienti. Annota il codice per facilitare la risoluzione.

Come sostituire il filtro a carbone deodorizzante?

Il filtro deve essere sostituito ogni 3-5 anni. Rimuovilo dalla maniglia ruotando a sinistra, quindi inserisci il nuovo filtro in posizione verticale e ruota a destra fino al blocco.

Posso conservare medicinali in questa cantina vini?

No, questo apparecchio è progettato esclusivamente per la conservazione del vino. Non è raccomandato per medicinali o altre sostanze che richiedono temperature precise.

Perché c'è condensa all'interno?

Ciò può essere dovuto a un clima caldo e umido, una porta non ben chiusa o aperta troppo spesso. Chiudi bene la porta ed evita aperture frequenti per ridurre l'umidità.

L'apparecchio emette un rumore di gorgoglio, è normale?

Sì, un leggero rumore paragonabile a acqua che scorre è normale. Proviene dalla circolazione del refrigerante nel sistema di raffreddamento.

Devo attendere prima di collegare l'apparecchio dopo averlo inclinato?

Sì, se la cantina vini è stata inclinata di oltre 45°, attendi 24 ore prima di collegarla per permettere all'olio del compressore di tornare nella capsula.

MANUALE UTENTE WS53GDA HAIER

Vi ringraziamo per aver deciso di acquistare un prodotto Haier.

Vi invitiamo a leggere attentamente queste istruzioni prima di iniziare a usare il dispositivo. Le istruzioni contengono informazioni importanti che vi aiuteranno a trarre il meglio da questo dispositivo e vi garantiranno altresì sicurezza in fase di installazione, uso e manutenzione del dispositivo.

Conservare questo manuale in un luogo pratico, di modo da poterlo sempre consultare e garantire un utilizzo sicuro e adeguato del dispositivo.

Qualora il dispositivo venga venduto, ceduto o lasciato nella vecchia abitazione in fase di trasferimento, accertarsi sempre di lasciare anche il manuale, di modo che il nuovo proprietario possa acquisire familiarità col dispositivo e con le relative avvertenze di sicurezza.

Legenda

Avvertenza - Informazioni importanti per la sicurezza

Informazioni e suggerimenti generali

Informazioni ambientali

Smaltimento

Contribuire alla protezione dell'ambiente e alla salute umana. Collocare l'imballaggio in contenitori adeguati per poterlo riciclare. Contribuire al riciclaggio dei rifiuti provenienti da dispositivi elettrici ed elettronici. Non smaltire i dispositivi recanti questo simbolo con i normali rifiuti domestici. Riportare il prodotto presso la struttura di riciclaggio locale o contattare il proprio ufficio municipale competente in merito.

Le porte e le guarnizioni vanno rimosse prima dello smaltimento, in modo tale che i bambini non restino bloccati all'interno.

ATTENZIONE!

Rischio di lesioni o soffocamento!

I refrigeranti e i gas vanno smaltiti in modo professionale. Verificare che i tubi del circuito refrigerante non si siano danneggiati prima di smaltirli in modo adeguato. Scollegare il dispositivo dalla presa di corrente. Tagliare il cavo di rete e smaltirlo. Togliere i ripiani e la scatola dell'acqua, e assicurarsi che il lucchetto e le guarnizioni della porta siano rimossi al fine di evitare che i bambini e gli animali domestici rimangano intrappolati all'interno del dispositivo.

1- Informazioni di sicurezza 4 2- Impiego conforme allo scopo previsto 7 3- Descrizione del prodotto 8 4- Pannello di controllo 9 5- Installazione 10 6- Utilizzo 13 7- Suggerimenti per il risparmio di energia 15 8- Strumentazione 16 9- Cura e pulizia 17 10- Guida alla risoluzione dei problemi 19 11- Dati tecnici 22 12- Servizio di assistenza 23

1- Informazioni di sicurezza

Prima di accendere il dispositivo per la prima volta, leggere i seguenti suggerimenti di sicurezza:

ATTENZIONE!

Prima di iniziare a usare il dispositivo

Verificare che non vi siano danni verificati in fase di trasporto. Rimuovere completamente l'imballaggio e tenerlo fuori dalla portata dei bambini. - Se la cantinetta per vini è rimasta inclinata per qualsiasi motivo, attendere 24 ore prima di collegarla. - Spostare sempre il dispositivo in due persone, dato che è molto pesante.

Installazione

L'apparecchiatura dovrebbe essere collocata in un luogo ben ventilato. Verificare che vi sia uno spazio di almeno 10 cm intorno al dispositivo. L'apparecchiatura è stata pensata per un'installazione indipendente, non per essere montata a incasso. Non mettere il dispositivo in un'area umida o in una posizione in cui potrebbe essere spruzzato con acqua. Pulire e asciugare gli schizzi d'acqua e le macchie con un panno soffice e pulito. Non installare la cantinetta per vini in posizioni non debitamente isolate o riscaldate, ad esempio garage, ecc. La cantinetta per vini non è stata progettata per funzionare a una temperatura ambiente inferiore ai 16°C. Non installare il dispositivo direttamente esposto alla luce del sole o vicino a sorgenti di calore (ad esempio: stufe, riscaldatori). Installare e livellare il dispositivo in un'area adatta alle sue dimensioni e al suo uso. - Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, siano libere da ostruzioni. - Verificare che le informazioni elettriche sulla targhetta elettrica siano in linea con l'alimentazione disponibile. In caso contrario, contattare un elettricista. Il dispositivo funziona con una sorgente di alimentazione di questo tipo: 220-240 VAC/50 Hz. Delle fluttuazioni di corrente anomale potrebbero impedire l'avvio del dispositivo o danneggiare il controllo della temperatura o il compressore; si potrebbero anche sentire dei rumori anomali in fase di funzionamento. In questo caso è opportuno montare un regolatore automatico. - Usare una presa separata, prontamente accessibile, dotata di messa a terra per l'alimentazione. L'apparecchiatura deve disporre di una messa a terra. Unicamente per il Regno Unito: Il cavo di alimentazione del dispositivo è dotato di una presa a 3 poli (con messa a terra), adatta per una normale presa a 3 poli (con messa a terra). Non tagliare o smontare mai il terzo polo (messa a terra). Dopo aver installato il dispositivo, la presa dovrebbe essere accessibile. Non usare ciabatte e prolunghe. - Verificare che il cavo di alimentazione non sia intrappolato alla cantinetta per vini. Non inciampare sul cavo di alimentazione.

ATTENZIONE!

Uso quotidiano

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni di età e da persone con ridotte capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se sono stati istruiti relativamente all'uso sicuro dell'apparecchiatura stessa e se ne hanno compreso i rischi.
• Tenere i bambini di età inferiore ai 3 anni lontano dal dispositivo a meno che non siano sotto costante supervisione. I bambini non devono giocare con l'apparecchiatura.
• Se gas freddo o altri gas infiammabili perdono nelle immediate vicinanze del dispositivo, disattivare la valvola del gas che perde, aprire porte e finestre e non scollegare o collegare il cavo di alimentazione della cantinetta per vini o di qualsiasi altro dispositivo.
• Si prega di notare che il prodotto funziona a una temperatura compresa fra i 16 e i 38°C. Il dispositivo potrebbe non funzionare correttamente se viene lasciato a lungo a temperature superiori o inferiori all'intervallo indicato. Non posizionare articoli instabili (oggetti pesanti, contenitori pieni d'acqua) sopra alla cantinetta per vini o all'apparecchiatura per evitare lesioni personali causate da caduta o scosse elettriche causate dal contatto con l'acqua. Aprire e chiudere le porte servendosi unicamente delle maniglie. Lo spazio fra le porte e fra le porte e il dispositivo di raffreddamento è molto stretto. Non mettere le mani in queste zone per evitare di pizzicarsi le dita. Aprire o chiudere le porte della cantinetta per vini solo quando non ci sono bambini nella zona di movimento delle porte. Non conservare o utilizzare materiali infiammabili, esplosivi o corrosivi all'interno del dispositivo o nelle immediate vicinanze. Non stoccare sostanze esplosive quali ad esempio aerosol con propellente infiammabile in questo dispositivo. Non conservare medicine, batteri o agenti chimici all'interno del dispositivo. Questo dispositivo è un elettrodomestico. Consigliamo di non conservare materiali che richiedono temperature particolarmente rigide. Al fine di garantire un corretto raffreddamento del vino, non sovraccaricare l'apparecchiatura. Non danneggiare il circuito refrigerante. Non impostare temperature inutilmente basse all'interno della cantinetta per vini.
• Scollegare il dispositivo in caso di interruzione di corrente o prima delle operazioni di pulizia. Lasciar passare almeno 5 minuti prima di riavviare il dispositivo, dato che operazioni di avvio frequenti potrebbero danneggiare il compressore.

Uso quotidiano

Manutenzione/pulizia

Non utilizzare apparecchiature elettriche all'interno degli scomparti dell'apparecchiatura, a meno che non siano consigliate dal produttore. - Verificare che i bambini siano supervisionati se eseguono operazioni di pulizia e manutenzione. - Scollegare il dispositivo dall'alimentazione elettrica prima di intraprendere qualsiasi intervento di manutenzione. Lasciar passare almeno 5 minuti prima di riavviare il dispositivo, dato che operazioni di avvio frequenti potrebbero danneggiare il compressore. - Tenere la presa e non il cavo in fase di scollegamento del dispositivo. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo. Non provare a riparare, smontare o modificare il dispositivo in modo autonomo. In caso di riparazioni rimandiamo al nostro centro assistenza clienti. - Eliminare la polvere sulla parte posteriore dell'unità una volta all'anno per evitare di correre rischi legati al fuoco ed evitare un consumo eccessivo di corrente. Non spruzzare o lavare il dispositivo in fase di pulizia. Non usare acqua spray o vapore per pulire il dispositivo. Non pulire le porte in vetro fredde con acqua calda. Le improvvise variazioni di temperatura potrebbero causare la rottura del ghiaccio.

Informazioni sul gas refrigerante

ATTENZIONE!

Il dispositivo contiene il refrigerante infiammabile ISOBUTANO (R600a). Verificare che il circuito del refrigerante non si sia danneggiato in fase di trasporto o installazione. Le perdite di refrigerante possono causare lesioni agli occhi o rischi di incendio. Qualora si siano verificati danni, tenere lontano dalle fonti di fuoco, ventilare bene la stanza, non collegare o scollegare i cavi di alimentazione del dispositivo o di qualsiasi altro dispositivo. Informare l'assistenza clienti.

Qualora gli occhi entrino in contatto col refrigerante, risciacquare immediatamente sotto l'acqua corrente e chiamare immediatamente un medico oculista.

2.1 Uso previsto

Questa apparecchiatura è stata pensata per essere usata unicamente per la conservazione del vino. È stata progettata esclusivamente per essere usata all'interno di case con atmosfere asciutte. Questo prodotto è stato progettato unicamente per un uso domestico. Questo prodotto non è stato progettato per un uso commerciale o industriale.

Non sono ammesse modifiche o trasformazioni all'apparecchiatura. Un uso non previsto potrebbe causare pericoli e perdita del servizio di copertura della garanzia.

2.2 Accessori

Controllare gli accessori e la documentazione conformemente al presente elenco (Fig.:2.2):

2 tasty

Etichetta energetica

Garanzia

Manuale dell'utente

2.2

3- Descrizione del prodotto

Informativa: Differenze

A causa di modifiche tecniche e modelli diversi, alcune delle illustrazioni all'interno di questo manuale potrebbero differire dal modello attuale.

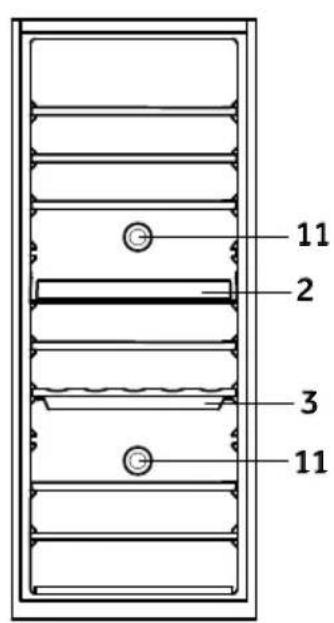

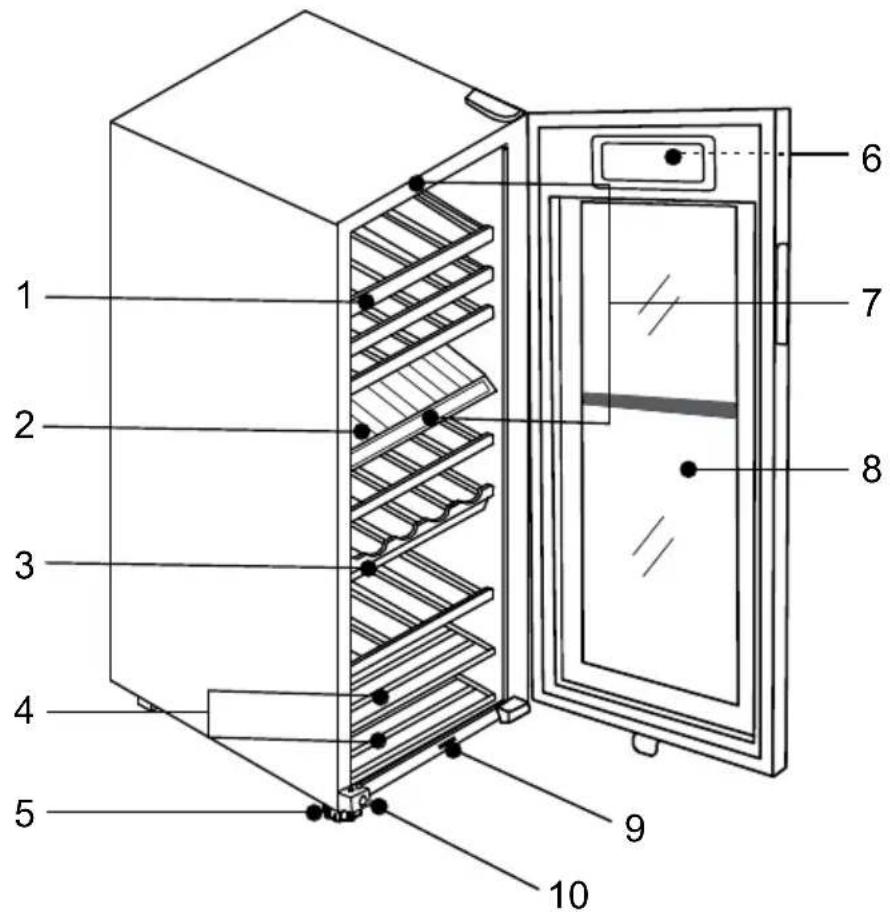

Immagine dell'apparecchiatura (Fig. 3.1 e Fig. 3.2)

3.1

3.2

1 Ripiani interni 2 Scomparto centrale 3 Scatola di conservazione dell'acqua 4 Ripiani più corti 5 Piedini di livellamento regolabili 6 Display (sulla parte anteriore della porta) 7 Lampada LED 8 Porta 9 Interruttore luce e ventola 10 Blocco 11 Filtri a carbone/Elimina-odori

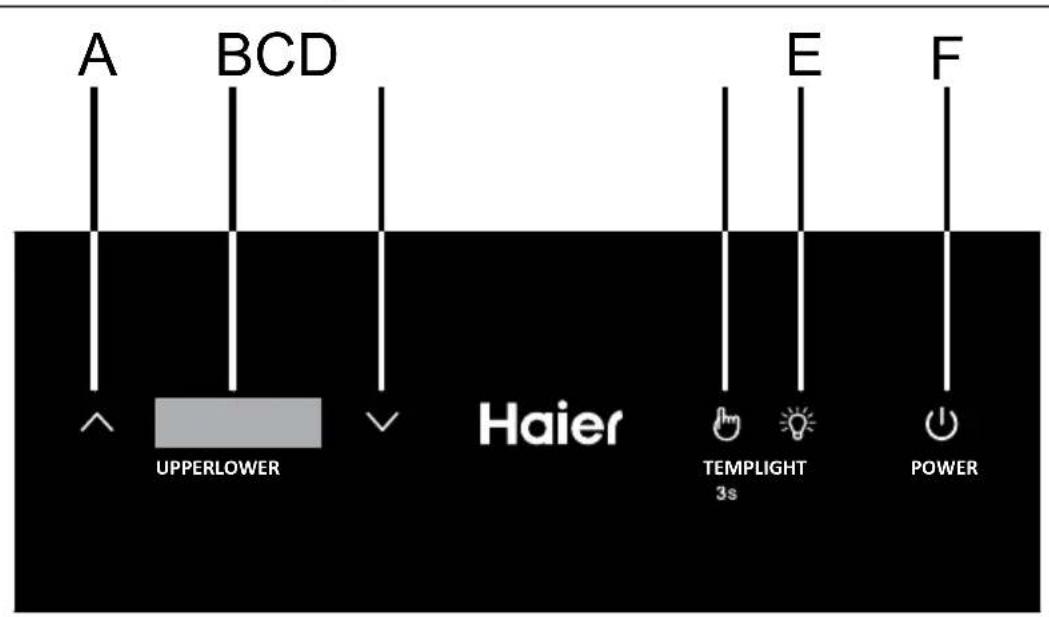

Pannello di controllo (Fig. 4)

4

A Pulsante di regolazione della temperatura: su B Display della temperatura C Pulsante di regolazione della temperatura: giù D Pulsante di impostazione della temperatura E Pulsante spia interna e interruttore °C/°F F Pulsante di alimentazione

5.1 Disimballaggio

ATTENZIONE!

L'apparecchiatura è pesante. Spostarlo sempre in due. - Conservare tutti i materiali dell'imballaggio fuori della portata dei bambini e smaltirli in modo rispettoso dell'ambiente. Estrarre il dispositivo dall'imballaggio. - Togliere tutti i materiali dell'imballaggio, compresa la base in schiuma, e tutto il nastro adesivo che tiene gli accessori in posizione.

5.2 Condizioni ambientali

La temperatura della stanza dovrebbe sempre collocarsi in un intervallo compreso fra i 16°C e i 38°C, dato che può influenzare la temperatura all'interno del dispositivo stesso nonché il suo consumo sul piano energetico. Non installare il dispositivo vicino ad altri dispositivi che emettono calore, quali ad esempio fornelli e frigoriferi, isolamento.

5.3

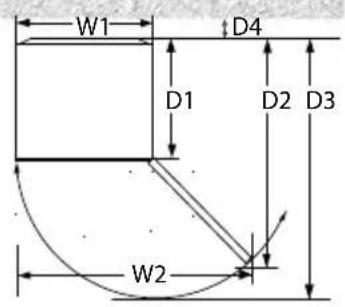

5.3 Requisiti a livello di spazio

Spazio richiesto per aprire la porta (Fig. 5.3):

Larghezza in mm

Profondità in mm

Distanza alla parete in mm

W1 W2 D1 D2 D3 D4

500 830 495 890 1015 100

5.4

5.4 Spazio di ventilazione

Per motivi di sicurezza e per ragioni energetiche, sarà necessario osservare la distanza di ventilazione richiesta di 10 cm in tutte le direzioni (Fig. 5.4).

AVVERTENZA!

• Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, siano libere da ostruzioni.

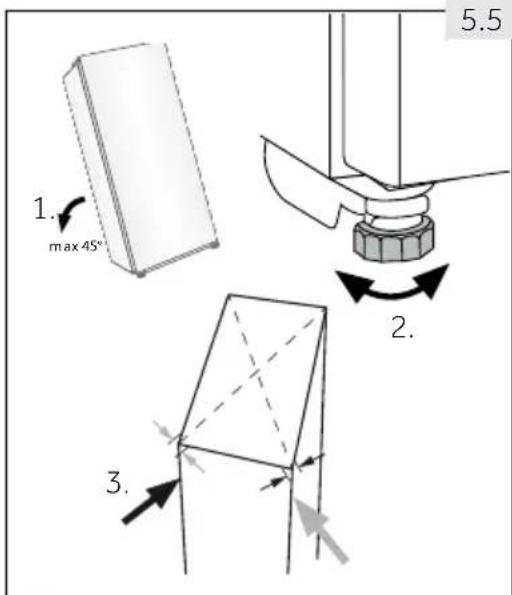

5.5 Allineare l'apparecchiatura

L'apparecchiatura dovrebbe essere collocata su una superficie piatta e resistente.

1. Inclinare leggermente l'apparecchiatura all'indietro (Fig. 5.5).
2. Impostare i piedini anteriori regolabili al livello desiderato ruotandoli.
3. Sarà possibile verificare la stabilità agendo in modo alternato sulle diagonali. Questa leggera oscillazione dovrebbe essere la stessa in entrambe le direzioni. In caso contrario, il telaio potrebbe inclinarsi; le conseguenze sarebbero danni alle guarnizioni delle porte, che a loro volta causerebbero perdite. Una leggera inclinazione verso la parte posteriore facilita la chiusura della porta.

5.6 Regolazione di precisione della porta

L'apparecchiatura si chiude con più facilità se vengono usati i piedini di livellamento sulla parte anteriore.

Ruotare i piedini regolabili seguendo la direzione della freccia (Fig. 5.6) per alzarli o abbassarli.

La rotazione dei piedini in senso orario causa un aumento della temperatura. La rotazione dei piedini in senso antiorario causa un abbassamento della temperatura.

ATTENZIONE!

Non sollevare l'apparecchiatura prendendola per le maniglie. Non posizionare mai il dispositivo in orizzontale a terra. Dopo aver inclinato l'apparecchiatura di più di 45°, attendere 24 ore prima di ricollegarla.

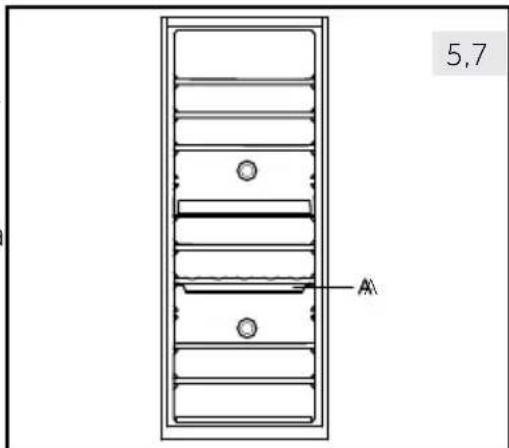

5.7 Riempimento della scatola di conservazione dell'acqua

La scatola di conservazione dell'acqua (A nella Fig. 5.7) dovrebbe essere riempita per mantenere elevato il livello di umidità nella cantinetta per vini. Si prega di aggiungere acqua prima di accendere la cantinetta per vini. L'acqua dovrebbe sempre coprire la parte inferiore della scatola quando la cantinetta per vini è in uso.

1. Estrarre la scatola dell'acqua.
2. Aggiungere acqua. È opportuno riempire all'incirca i 2/3 della scatola.
3. Mettere la scatola dell'acqua sotto al secondo ripiano dello scomparto inferiore.

ATTENZIONE!

• Prima di spostare la cantinetta per vini, togliere la scatola di conservazione dell'acqua per evitare versamenti e perdite.

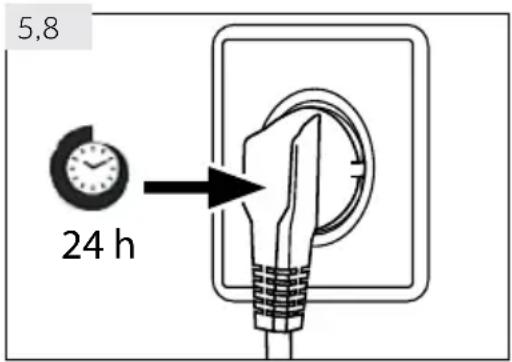

5.8 Tempo d'attesa

L'olio di lubrificazione si trova nella capsula del compressore e garantisce un funzionamento senza bisogno di interventi di manutenzione. Questo olio potrebbe entrare nel sistema a tubo chiuso in fase di trasporto se l'apparecchiatura viene inclinata. Prima di collegare il dispositivo alla sorgente di alimentazione, attendere 24 ore (Fig.5.8), affinché l'olio rientri all'interno della capsula.

5.9 Collegamento elettrico

Prima di effettuare il collegamento, verificare che:

la sorgente di alimentazione, la presa e il fusibile siano adeguati alla targhetta informativa. La presa di alimentazione sia dotata di messa a terra e non vi siano collegate ciabatte o prolunghe.

• il cavo di alimentazione e la presa siano inseriti correttamente.

Collegare la spina a una presa domestica debitamente dotata di messa a terra.

ATTENZIONE!

Per evitare rischi, rivolgersi all'assistenza clienti per sostituire un cavo di alimentazione danneggiato (cfr. scheda garanzia).

6.1 Prima di iniziare a usare il dispositivo

Togliere tutti i materiali dell'imballaggio. Ciò comprende la base della schiuma e tutto il nastro adesivo che tiene fermi gli accessori della cantinetta per vini all'interno e all'esterno. Tenere fuori dalla portata dei bambini e smaltire in modo rispettoso dell'ambiente. Pulire l'interno e l'esterno del dispositivo con acqua e con un detergente delicato prima di inserire alimenti all'interno. Dopo aver appoggiato in piano e pulito l'apparecchiatura, attendere almeno 2 ore prima di collegare nuovamente il dispositivo alla presa di corrente. Se la cantinetta per vini è rimasta inclinata per qualsiasi motivo, attendere 24 ore prima di collegarla. Consultare la sezione INSTALLAZIONE. Dopo aver collegato l'unità a una presa elettrica, lasciare in funzione l'unità per almeno 30 secondi per consentire l'acclimatamento prima di apportare eventuali modifiche. La temperatura viene automaticamente impostata su 12°C per i due scomparti. Qualora lo si desideri, è possibile modificare manualmente la temperatura. Rimandiamo alla sezione TEMPERATURA.

6.2 Tasti Touch

I pulsanti sul pannello di controllo sono touch e rispondono quando vengono sfiorati col dito.

6.3 Accensione/spegnimento dell'apparecchiatura

Per accendere l'apparecchiatura, premere il pulsante di alimentazione (E) per tre secondi. Per spegnere, premere nuovamente il pulsante di alimentazione.

ATTENZIONE!

Per prolungare la durata di vita dell'apparecchiatura, evitare di spegnerla. Attendere almeno 5 minuti prima di ricollegare l'alimentazione dopo aver eseguito lo scollegamento.

Quando l'apparecchiatura viene accesa per la prima volta, viene visualizzata la temperatura effettiva del vano (B).

Nota: Pre-impostazioni

• Dopo aver collegato l'unità a una presa elettrica, lasciare in funzione l'unità per almeno 30 secondi per consentire l'acclimatamento prima di apportare eventuali modifiche.
• Quando il dispositivo viene acceso dopo essere stato scollegato dalla presa di corrente, potrebbe essere necessario attendere diverse ore perché venga raggiunta la temperatura adeguata. Il tempo esatto varia a seconda dell'ambiente e dell'impostazione della temperatura.

Nota: Funzione di memoria in caso di black-out

Dopo che la corrente è stata ripristinata, il dispositivo continua con le impostazioni di temperatura impostate prima del black-out.

6.4 Modalità standby

La luminosità dello schermo display cala automaticamente 35 secondi dopo che è stato premuto l'ultimo tasto. Si accende automaticamente quando viene toccato qualsiasi tasto o quando viene aperta la porta.

6.5 Temperatura

La temperatura della cantinetta per vini è preimpostata su 12°C. Può essere modificata su qualsiasi temperatura compresa fra 5°C e 20°C per gli scomparti singoli.

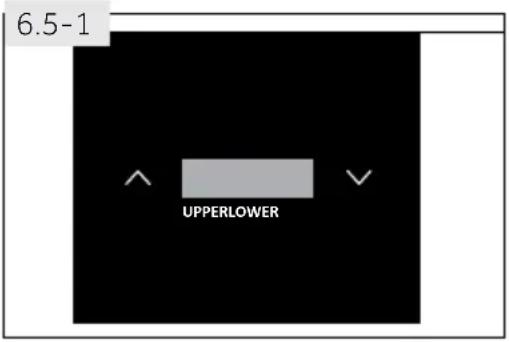

6.5.1 Impostazione della temperatura (Fig. 6.5-1)

1. Tenere premuto il pulsante per circa 3 secondi. Il display della temperatura per il vano superiore inizia a lampeggiare.
2. Premere il pulsante o per aumentare o ridurre la temperatura. Una volta raggiunta la temperatura desiderata, premere il pulsante.
3. È stata impostata la temperatura per il vano superiore, e la temperatura per il vano inferiore inizia a lampeggiare.
4. Ripetere il passaggio 2 per impostare la temperatura per il vano inferiore. Anziché premere il pulsante alla fine, sarà possibile attendere 5 secondi senza toccare il display.
5. Quando il display smette di lampeggiare, torna a visualizzare la temperatura attuale all'interno della cantinetta per vini. Sarà necessario attendere un po' di tempo per raggiungere la temperatura impostata.

6.5.2 Cambiamento fra visualizzazione in Celsius e Fahrenheit

Per modificare l'unità di misurazione della temperatura, premere il pulsante ° 一 _ 一 per circa 3 secondi. La temperatura visualizzata passa da Celsius a Fahrenheit e viceversa.

6.5.3 Funzione di compensazione bassa temperatura

La cantinetta per vini dispone di una funzione di compensazione della temperatura al fine di garantire la stabilità della temperatura: quando la temperatura ambiente è inferiore rispetto alla temperatura impostata, la cantinetta per vini avvia automaticamente la funzione di compensazione bassa-temperatura, riscaldandosi. Quando la temperatura nell'apparecchio raggiunge il livello impostato, viene automaticamente disattivata la funzione di compensazione bassa temperatura.

Informativa: influenze sulle temperature

La temperatura all'interno dell'apparecchiatura è influenzata dai seguenti fattori:

• Temperatura ambiente

Quantitativo di bottiglie conservate all'interno

Frequenza di apertura della porta

Installazione del dispositivo

6.5.4 Impostazione di temperatura consigliata per il vino

Vengono consigliate le seguenti temperature per le diverse tipologie di vino.

Vino rosso da	+14 °C a +20 °C	Vino frizzante, Prosecco	da +7 °C a +9 °C
Vino Rosé	da +10 °C a +12 °C	Champagne da +5 °C a +7 °C
Vino bianco	da +8 °C a +12 °C

Se il vino viene conservato per lunghi periodi di tempo, va conservato a una temperatura compresa fra i +10 °C e +12 °C.

Suggerimenti per risparmiare energia

• Verificare che il dispositivo disponga di una ventilazione adeguata (cfr. INSTALLAZIONE). Non installare il dispositivo direttamente esposto alla luce del sole o vicino a sorgenti di calore (ad esempio: stufe, riscaldatori). Evitare di impostare temperature inutilmente basse all'interno dello scomparto frigo. Il consumo di energia aumenta man mano che si scende con la temperatura impostata nel dispositivo.
• Aprire la porta del dispositivo leggermente, unicamente quando necessario. Non superare il numero di bottiglie indicato per evitare di ostruire il flusso dell'aria.
• Tenere pulite le guarnizioni di modo che la porta si chiuda correttamente.

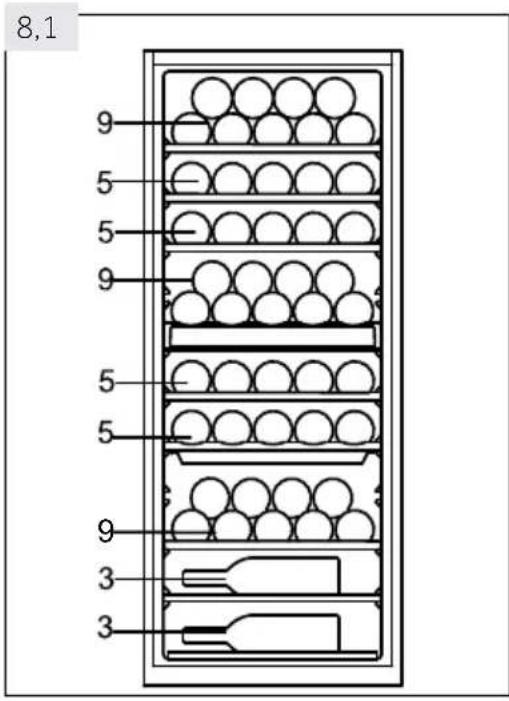

8.1 Ripiani

1. I ripiani sono stati progettati per una facile conservazione ed estrazione del vino. Possono essere puliti con un panno morbido.
2. Sarà possibile impilare le bottiglie di dimensioni normali con un diametro di 78 mm (Fig. 8.1).
3. Sarà possibile impilare le bottiglie Magnum sul ripiano inferiore.
4. La quantità può variare rispetto al numero di bottiglie indicate nell'immagine, a condizione che siano impilate diversamente.

8.2 Illuminazione

Il LED interno si accende quando viene aperta la porta. Per accendere la luce quando la porta è chiusa, toccare il pulsante. Per spegnere le luci, toccare nuovamente il pulsante. Al fine di aumentare l'efficienza energetica, le luci dovrebbero essere spente quando la cantinetta per vini non deve essere vista dagli ospiti.

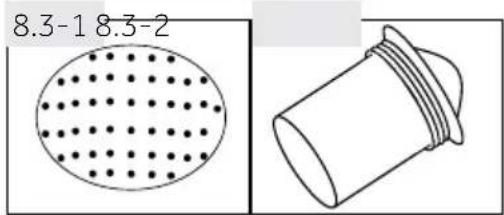

8.3 Elimina-odori

I fori del dispositivo elimina-odori (Fig. 8.3-1) sulla parte posteriore dell'unità aiutano a rimuovere gli odori indesiderati, per mezzo di un filtro a carbone (Fig. 8.3-2).

8.4 Il blocco

Per chiudere a chiave la cantinetta per vini, chiudere la porta e mettere la chiave nella serratura:

▶ Bloccare la porta ruotando la chiave in senso antiorario; sbloccare la porta ruotando la chiave in senso orario.

ATTENZIONE!

Le chiavi vanno tenute fuori dalla portata dei bambini e non nelle immediate vicinanze dell'apparecchiatura, al fine di impedire che i bambini restino bloccati all'interno dell'apparecchiatura stessa.

8.5 Scatola di conservazione dell'acqua

L'acqua nella scatola dovrebbe essere sempre presente al fine di mantenere il corretto livello di umidità all'interno della cantinetta per vini. L'acqua dovrebbe coprire la parte inferiore della scatola ogni volta che la cantinetta per vini è in uso.

Rimandiamo alla sezione INSTALLAZIONE.

ATTENZIONE!

Scollegare il dispositivo dalla presa di corrente prima di avviare le operazioni di pulizia.

9.1 Norme di sicurezza generali

Pulire il dispositivo solamente quando all'interno c'è poco vino o quando è completamente vuoto. Sarà necessario pulirlo solo quando è sporco.

ATTENZIONE!

Non pulire il dispositivo con spazzole dure, spugnette abrasive, detergente in polvere, petrolio, amil acetato, acetone e altre simili soluzioni organiche, soluzioni acide o alcaline. Pulire con l'apposito detergente per frigorifero per evitare danni. Non spruzzare o lavare il dispositivo in fase di pulizia. Non usare acqua spray o vapore per pulire il dispositivo. Non pulire le porte in vetro fredde con acqua calda. Le improvvise variazioni di temperatura potrebbero causare la rottura del vetro.

▶ Pulire l'interno e l'alloggiamento del dispositivo servendosi di una spugna imbevuta di acqua tiepida e detergente neutro (Fig. 9.1). Sarà possibile usare una soluzione detergente di 3-4 cucchiai di detersivo con acqua calda.

Risciacquare con acqua tiepida pulita e asciugare con un panno morbido. Non pulire alcun componente dell'apparecchio in lavastoviglie. Lasciar passare almeno 5 minuti prima di riavviare il dispositivo, dato che operazioni di avvio frequenti potrebbero danneggiare il compressore. Le guarnizioni della porta dovrebbero essere pulite a intervalli di tre mesi al fine di garantire una buona tenuta.

9.2 Pulizia dei ripiani

Sarà possibile estrarre tutti i ripiani per eseguire le operazioni di pulizia.

1. Estrarre tutte le bottiglie.
2. Sollevare un po' ogni singolo ripiano.
3. Estrarre il ripiano.
4. Pulire il ripiano con un asciugamano morbido.
5. Attendere che i ripiani siano asciutti prima di riposizionarli.

ATTENZIONE!

Attendere come minimo 5 minuti per ricollegare l'alimentazione dopo aver eseguito lo scollegamento.

9.4 Scongelamento

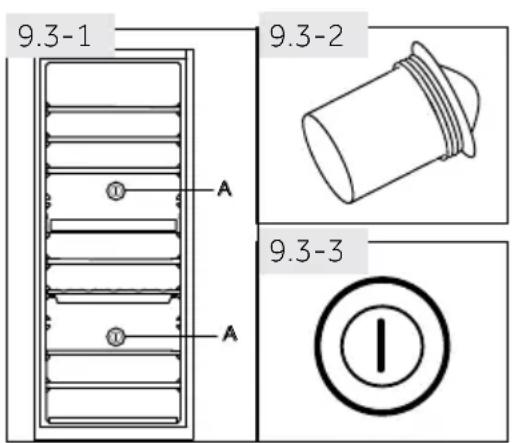

9.3 Sostituzione del dispositivo elimina-odori

Il filtro a carbone dovrebbe essere sostituito ogni 3 a 5 anni.

1. Prendere il filtro a carbone (A) per la maniglia (Fig. 9.3-1).
2. Ruotarlo verso sinistra, quindi estrarlo.
3. Inserire il nuovo filtro (Fig. 9.3-2) con la maniglia in posizione verticale (Fig. 9.3-3).
4. Ruotarlo verso destra finché non si blocca in posizione.

Lo sbrinamento della cantinetta per vini avviene in automatico, non è necessario intervenire manualmente.

9.5 Sostituzione della lampada LED

La lampada utilizza la tecnologia LED come sorgente luminosa. Ciò comporta un basso consumo energetico e una lunga durata di vita. In caso di anomalie di funzionamento, invitiamo a contattare la nostra assistenza clienti. Cfr. ASSISTENZA CLIENTI.

ATTENZIONE!

Non sostituire la lampada da soli. Va sostituita solo dal produttore o dall'agente di servizio autorizzato.

Parametri della lampada LED:

Tensione 12 V; Potenza massima: 0,72 W

9.6 Non uso per lunghi periodi di tempo

Togliere il cavo di alimentazione. Pulire l'apparecchiatura e la guarnizione della porta conformemente a quanto descritto più sopra. Tenere aperta la porta per evitare la formazione di cattivi odori all'interno.

9.7 Spostamento dell'apparecchiatura

1. Togliere tutte le bottiglie e scollegare il dispositivo.
2. Fissare i ripiani e tutte le parti mobili nella cantinetta per vini servendosi di nastro adesivo.
3. Togliere la scatola di conservazione dell'acqua per evitare rovesciamenti.
4. Non inclinare la cantinetta per vini più di 45° per evitare di danneggiare il sistema refrigerante.

ATTENZIONE!

Non sollevare l'apparecchiatura prendendola per le maniglie. Non posizionare mai il dispositivo in orizzontale a terra. Dopo aver spostato l'apparecchiatura, attendere 24 ore prima di eseguire il collegamento.

Sarà possibile risolvere molti dei problemi che si potrebbero presentare senza disporre di un'esperienza specifica. In caso di problemi, controllare tutte le possibilità indicate e attenersi alle seguenti istruzioni prima di contattare il servizio post vendita. Cfr. ASSISTENZA CLIENTI.

ATTENZIONE!

• Prima di eseguire qualsiasi intervento di manutenzione, spegnere l'apparecchio ed estrarre la spina dalla presa. Gli interventi di manutenzione sulla strumentazione elettrica vanno eseguiti unicamente da elettricisti esperti, dato che l'esecuzione di riparazioni in modo non adeguato può causare gravi danni alla strumentazione.
• Un'alimentazione danneggiata va sostituita unicamente dal produttore, dal suo agente di servizio o da persona qualificata al fine di evitare pericoli.

10.1 Guida alla risoluzione dei problemi con codice display

10.1 Guida alla risoluzione dei problemi

• Qualora compaia un codice di errore, si prega di premere il pulsante informazioni per eliminare questi errori. Qualora i messaggi continuino a venire visualizzati, estrarre la spina e contattare l'assistenza clienti. Qualora venga richiesto di contattare l'assistenza clienti: annotare il messaggio del problema e comunicarlo all'ASSISTENZA CLIENTI.

Codice di erreore	Causa Soluzione
E1	Cortocircuito o circuito del sensore bassa temperatura rotto.	Contattare il servizio post-ven-dita per sostituire il sensore.
F4	Corto-circuito o circuito del sensore del vano superiore rotto.
F5	Corto-circuito o circuito del sensore del vano inferiore rotto.
H1	L'apparecchiatura emette un'avventenza di temperatura elevata quando la temperature del vano superiore è rimasta più alta di 25 °C per 3 ore.	La temperature ambiente è troppo alta. La temperature di funzionamento dell'apparec-chiatura dovrebbe essere compresa fra 16 °C e 38 °C.
H2	L'apparecchiatura emette un'avventenza di temperatura elevata quando la temperature del vano inferiore è rimasta più alta di 25 °C per 3 ore.
L1	Il compressore smete di funzionare quando la temperature del vano superiore è inferiore a 0 °C. L'avventenza di Bassa temperature viene emessa quando la temperature è stata inferiore a 0 °C per 2 ore.	La temperature ambiente è troppo Bassa. La temperature di funzionamento dell'apparec-chiatura dovrebbe essere compresa fra 16 °C e 38 °C.
L2	Il compressore smete di funzionare quando la temperature del vano inferiore è inferiore a 0 °C. L'avventenza di Bassa temperature viene emessa quando la temperature è stata inferiore a 0 °C per 2 ore.

10.2 Guida alla risoluzione dei problemi con codice a display

Problema Possibile causa Possibile soluzione

Il compressore non funziona.	·La spina non è collegata alla presa di corrente.	·Inserire la spina nella presa.
Il dispositivo funziona frequentemente oppure funziona per periodi di tempo troppo lunghi.	·La temperature interna o esterna è troppo alta. ·Il dispositivo è stato spento per lunghi periodi di tempo. ·Una porta del dispositivo non è stata chiusa correttamente.	·Inizio caso, è normale che il dispositivo funzioni più a lungo. ·Di norma, è necessario aspetto un po' di tempo per consentire un raffreddamento completo del dispositivo. ·Chiudere la porta e verificare che il dispositivo si trovi su una superficie piana e che non vi siano ali-menti o contentitori che bloccano la porta.
	·La porta è stata aperta con ecces-siva frequenza o troppo a lungo. ·Le guarnizioni della porta sono sporche, usurate, rotte o non sono posizionate correttamente. ·Non è garantito il livello adeguato di circolazione dell'aria. ·La temperature è impostata su un livello troppo basso.	·Non aprire la porta con excessiva frequenza. ·Pulire la guarnizione della porta o provvedere alla sostituzione da parte del servizio clienti. ·Garantire un livello di ventilazione adeguato. ·Il problema verrà risolto quando viene raggiunta la temperature desiderata.
La parte interna della cantinetta per vini è sporca e/o emette cattivi odori.	·La parte interna della cantinetta per vini deve essere pulita.	·Pulire l'interno della cantinetta per vini.
All'interno del dispositivo non è abbastanza freddo.	·La temperature è impostata su un livello troppo alto. ·Le bottiglie sono state aggiante di recente. ·Una porta del dispositivo non è stata chiusa correttamente. ·La porta è stata aperta con ecces-siva frequenza o troppo a lungo. ·Le guarnizioni della porta sono sporche, usurate, rotte o non sono posizionate correttamente.	·Resetture la temperature. ·Lasciar tempo che le bottiglie aggiante di recente raggiungano la temperature desiderata. ·Chiudere la porta. ·Non aprire la porta con excessiva frequenza. ·Pulire la guarnizione della porta o provvedere alla sostituzione da parte del servizio clienti.
All'interno del dispositivo c'è troppo freddo.	·La temperature è impostata su un livello troppo basso.	·Resetture la temperature.
Problema Possibile causa Possibile soluzione
Formazione di umidità all'interno dello scomparto della cantinetta per vini.	Il clima è troppo caldo e troppo umido. Una porta del disposativo non è stata chiusa correttamente. La porta è stata aperta con ecces-siva frequenza o troppo a lungo.	• Aumentare la temperatura. • Chiudere la porta. • Non aprire la porta con eccessiva frequenza.
L'umidità si accu-mula sulla super-ficie esterna della cantinetta per vini.	Il clima è troppo caldo e troppo umido. La porta non è chiusa saldamente. L'aria fredda all'interno del dispos-itvo e l'aria calda all'esterno causa-no condensa.	• Si tratta di una condizione norma-le con climi umidi. Ciò varierà al va-riare del livello di umidità. • Verificare che la porta sia chiusa saldamente e che le guarnizioni sigillino in modo adeguato.
Il dispositivo emette rumori strani.	Il dispositivo non era appoggiato su una superficie pianà. Il dispositivo tocca alcuni oggetti nelle immeditate vicinanziè.	• Regolare i piedini e livellare il dispositivo. • Togliere gli oggetti nelle immedia-te vicinanziè del disposativo.
Si sente un suo-no leggero, simile a dell'acqua che scorre.	Non si tratta di un'anomalia di fun-zionamento.	• -
Ilsystema di illum-i-nazione interno non funziona.	La spina non è collegata alla presa di corrente. Ilsystema di alimentazione non è intatto. Una delle lampade LED non fun-ziona.	• Inserire la spina nella presa. • Controllare il systema di alimenta-zione della stanza. Contattare la società elettrica! • Rivolgersi all'assistenza clienti per la sostituzione della lampada.
I lati del frigorifero e la parete della porta si surriscal-dano.	Non si tratta di un'anomalia di fun-zionamento.	• -
La porta non si chiude corretta-mente.	L'apparecchiatura non è in piano. La porta è bloccata.	• Mettere a livello l'apparecchiatura con i piedini di livellamento. • Controllare la presenza di blocchi quali ad esempio bottiglie o ripiani.

11.1 Scheda prodotto conformemente alla normativa UE numero 1060/2010

Marchio commerciale Haier
Identificatore modello	WS53GDA
Categoria del modello	Cantinetta per vini
Categoria di raffreddamento per la casa	2
Classe di efficienza energetica A
Consumo energetico annuo (kWh/anno)1)	135
Volume di conservazione raffreddamento (L)	-
- dello comparto di conservazione del vino 172
Congelamento, volume di conservazione (L)	-
Valutazione a stelle -
Temperatura di conservazione più bassa del vano dei vini 5 °C
Sistema senza gelo Frostfree	-
Classe climatica: Questo dispositivo è stato pensato per essere usato a una temperature ambiente compresa fra 16 °C e 38 °C.	ST
Emissioni sonore di rumore trasmessetramite l'aria (db(A) re 1pW)	40
Tipo di costruzione	Indipendente
Questa apparecchiata è stata pensata per essere usata unicamente per la conservazione del vino.	Sì

1) Sulla base dei risultati di test standard per 24 ore. Il consumo effettivo di energia dipende dalla modalità d'uso e dalla sua ubicazione.

11.2 Dati tecnici aggiuntivi

Volume netto (L) 172
Tensione / Frenenza 220-240 V~/50 Hz
Ingresso di corrente (W)	70
Corrente in ingresso (A)	0,5
Fusibile principale (A)	0,4
Refrigerante R600a
Dimensioni (P/L/H in mm)	560/500/1270

11.3 Standard e direttive

Questo prodotto soddisfa i requisiti di tutte le direttive CE applicabili con i corrispondenti standard armonizzati, il che gli conferisce la marcatura CE.

Consigliamo di fare riferimento alla nostra Assistenza Clienti Haier; consigliamo inoltre di servirsi di componenti originali.

In caso di problemi col dispositivo, controllare come prima cosa la sezione GUIDA ALLA RISOLUZIONE DEI PROBLEMI.

Qualora non fosse possibile trovare una soluzione, contattare

• il proprio rivenditore locale

l'area Assistenza & Supporto su www.haier.com dove è possibile trovare numero di Telefono e Domande Frequenti e da dove è possibile attivare la richiesta di intervento.

Per contattare il nostro Servizio, verificare di disporre dei seguenti dati.

Le informazioni si trovano sulla targhetta.

Modello

Numero seriale

Consigliamo inoltre di controllare la Scheda Garanzia fornita in dotazione col prodotto qualora si debba fare ricorso alla garanzia.

Per richieste commerciali generiche indichiamo qui di seguito i nostri indirizzi in Europa:

Indirizzi Haier europei
Paese* Indirizzo postale Paese* Indirizzo postale
Italia	Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese ITALIA	Francia	Haier Francia SAS 3-5 rue des Gravers 92200 Neuilly sur Seine FRANCIA
Spagna Portogallo	Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcellona SPAGNA	Belgio-FR Belgio-NL Paesi Bassi Lussemburgo	Haier Benelux SA Anderlecht Route de Lennik 451 BELGIO
Germania Austria	Haier Germania GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg GERMANIA	Polonia Repubblica Ceca Ungheria Grecia Romania Russia	Haier Polonia Sp. zo.o. Al. Jerozolimskie 181B 02-222 Varsavia POLONIA
Regno Unito	Haier Appliances Regno Unito Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR Regno Unito

Haier

Cantina vini

WS53GDA
