Tipo de producto	Cava de vinos
Marca	Haier
Modelo	WS53GDA
Dimensiones (An x Pr x Al)	500 x 560 x 1270 mm
Alimentación eléctrica	220-240 V ~ 50 Hz
Consumo eléctrico	70 W
Corriente de entrada	0,5 A
Clase energética	A (consumo anual 135 kWh/año)
Volumen neto	172 L
Rango de temperatura	5 °C a 20 °C
Número de compartimentos	2
Refrigerante	R600a (isobutano)
Iluminación interior	LED (12 V, 0,72 W)
Filtro de carbón desodorizante	Sí, reemplazable cada 3 a 5 años
Bandeja de almacenamiento de agua	Sí, para mantener la humedad
Bloqueo de seguridad	Sí, con llave
Tipo de instalación	Instalación independiente
Clase climática	ST (16 °C a 38 °C)
Nivel de ruido	40 dB(A)
Descongelación	Automática
Función de compensación de temperatura baja	Sí
Función de memoria después de un corte de energía	Sí

Preguntas frecuentes - WS53GDA HAIER

¿Cuál es la temperatura ideal para conservar el vino tinto?

Para el vino tinto, la temperatura de degustación recomendada es de +14 °C a +20 °C. Para una conservación prolongada, ajuste la cava entre +10 °C y +12 °C.

¿Cómo ajustar la temperatura de la cava de vinos?

Mantenga presionado el botón de ajuste durante 3 segundos. La pantalla parpadea. Use los botones ▲ o ▼ para ajustar la temperatura. Vuelva a presionar el botón para confirmar y pasar al segundo compartimento.

¿Cómo bloquear la cava de vinos?

Cierre la puerta e inserte la llave en la cerradura. Gire la llave en sentido antihorario para bloquear, y en sentido horario para desbloquear. Mantenga las llaves fuera del alcance de los niños.

¿Cómo limpiar el interior de la cava de vinos?

Desenchufe el aparato. Use una esponja empapada en agua tibia y detergente neutro. Enjuague con agua limpia y seque con un paño suave. No use productos abrasivos ni disolventes.

¿Qué hacer si aparece un código de error (E1, F4, H1, etc.)?

Presione el botón de encendido para borrar el código. Si el problema persiste, desenchufe el aparato y contacte al servicio al cliente. Anote el código para facilitar la solución.

¿Cómo reemplazar el filtro de carbón desodorizante?

El filtro debe reemplazarse cada 3 a 5 años. Retírelo por su asa girando a la izquierda, luego inserte el nuevo filtro en posición vertical y gire a la derecha hasta que encaje.

¿Puedo almacenar medicamentos en esta cava de vinos?

No, este aparato está diseñado exclusivamente para la conservación del vino. No se recomienda para medicamentos u otras sustancias que requieran temperaturas estrictas.

¿Por qué hay condensación en el interior?

Esto puede deberse a un clima cálido y húmedo, una puerta mal cerrada o abierta con demasiada frecuencia. Cierre bien la puerta y evite aperturas frecuentes para reducir la humedad.

¿El aparato emite un ruido de gorgoteo, es normal?

Sí, un ligero ruido comparable al del agua corriendo es normal. Proviene de la circulación del refrigerante en el sistema de enfriamiento.

¿Debo esperar antes de enchufar el aparato después de haberlo inclinado?

Sí, si la cava de vinos se ha inclinado más de 45°, espere 24 horas antes de enchufarla para permitir que el aceite del compresor regrese a la cápsula.

MANUAL DE USUARIO WS53GDA HAIER

Gracias por comprar un producto Haier.

Lea con atención todas las instrucciones antes de utilizar el aparato. Estas instrucciones contienen información importante que le permitirá dar un buen uso al aparato y garantizar su instalación, uso y mantenimiento de forma segura y adecuada.

Conserve el manual en un lugar de fácil acceso para consultarlo en cualquier momento y garantizar el uso seguro y adecuado del aparato.

Si vende, regala o deja el aparato al mudarse, asegúrese de entregar este manual al nuevo propietario para que pueda familiarizarse con el aparato y las precauciones que debe tomar para garantizar un uso seguro.

Leyenda

Advertencia - Información de seguridad importante

Información general y sugerencias

Información ambiental

Desecho

Ayude a proteger el medio ambiente y la salud de las personas. Coloque el embalaje en los contenedores adecuados para reciclarlo. Ayude a reciclar los desechos de aparatos eléctricos y electrónicos. No deseche aparatos que contengan este símbolo junto con los residuos domésticos. Lleve el producto a las instalaciones de reciclaje local o comuníquese con su oficina municipal.

Las puertas y los sellos deben quitarse antes de su eliminación, para que los niños no se encierren dentro.

¡ADVERTENCIA!

¡Riesgo de lesiones o asfixia!

Se deben desechar los refrigerantes y gases de manera profesional. Verifique que las tuberías del circuito de refrigeración no estén dañadas antes de desecharlas de forma adecuada. Desconecte el aparato de la fuente de energía eléctrica. Corte el cable de alimentación y deséchelo. Retire los estantes y la caja de agua, así como el cierre de la puerta y los sellos, para evitar que los niños y las mascotas se encierren dentro del aparato.

1- Información de seguridad. 4 2- Uso previsto 7 3-Descripción del producto .8 4-Panel de mandos 9 5-Instalación. 10 6- Uso 13 7-Sugerencias de ahorro energético. 15 8 - Equipo 16 9-Cuidado y limpieza 17 10-Solución de problemas 19 11-Datos técnicos 22 12- Servicio al cliente 23

1- Información de seguridad

Lea estas instrucciones de seguridad antes de encender el aparato por primera vez.

¡ADVERTENCIA!

Antes del primer uso

• Asegúrese de que el aparato no presente daños ocasionados durante el transporte. Retire todo el embalaje y manténgalo fuera del alcance de los niños.
• Si su bodega de vinos ha sido inclinada por alguna razón, espere 24 horas antes de enchufarla. Se necesitan al menos dos personas para mover el aparato, ya que es pesado.

Instalación

El aparato se debe colocar en un lugar bien ventilado. Asegúrese de que haya un espacio de al menos 10 cm alrededor del aparato. Está diseñado para instalación independiente, no para instalación incorporada. Nunca coloque el aparato en un lugar húmedo o donde pueda ser salpicado con agua. Limpie y seque las salpicaduras de agua y las manchas con un paño suave y limpio. No instale su bodega de vinos en ningún lugar que no esté debidamente aislado o calentado, p. ej., garaje, etc. Su bodega de vinos no fue diseñada para funcionar a temperatura ambiente por debajo de 16 °C. No instale el aparato en la luz solar directa ni cerca de fuentes de calor (estufas, calentadores). Instale y nivele el aparato en un área adecuada para su tamaño y uso. Mantenga las aberturas de ventilación, en el aparato o en la estructura incorporada, sin obstáculos. Asegúrese de que la información eléctrica de la placa de especificaciones coincida con el suministro de corriente. En caso contrario, comuníquese con un electricista. El aparato funciona con una fuente de alimentación de 220-240 V AC / 50 Hz. La fluctuación anormal de la tensión puede hacer que el aparato no arranque, o dañar el control de temperatura o el compresor, o producir un ruido anormal al operar. En tal caso, se deberá montar un regulador automático. Use una toma de tierra separada, de fácil acceso para la fuente de alimentación. El electrodoméstico debe estar conectado a tierra. Solo para el Reino Unido: El cable de alimentación del aparato está equipado con un enchufe de 3 hilos (conexión a tierra) que se adapta a un conector estándar de 3 cables (conectado a tierra). Nunca corte o desmonte la tercera clavija (de toma a tierra). Una vez instalado el aparato, el enchufe debe ser de fácil acceso. No use adaptadores múltiples ni cables prolongadores eléctricos. Asegúrese de que el cable de alimentación no esté atrapado por la bodega de vinos. No pise el cable de alimentación.

¡ADVERTENCIA!

Uso diario

• Este aparato puede ser utilizado por niños de 8 años en adelante y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o instrucciones relativas al uso del aparato de una forma segura y comprenden los peligros involucrados.
• Mantenga a los niños menores de 3 años alejados del aparato a menos que estén bajo supervisión permanente. Los niños no deben jugar con el aparato.
• Si el gas refrigerante u otro gas inflamable se está filtrando en las proximidades del frigorífico, cierra la válvula de la fuga de gas, abre las puertas y ventanas y no desconectes ningún enchufe en el cable de alimentación del frigorífico o cualquier otro aparato. Tenga en cuenta que el aparato ha sido diseñado para funcionar en un rango de temperatura ambiente específico de 16 °C a 38 °C. Si se lo deja durante mucho tiempo en un lugar con temperaturas superiores o inferiores al rango indicado, es posible que el aparato no funcione de forma adecuada. No coloque artículos inestables (objetos pesados, recipientes llenos de agua) encima de la bodega para evitar lesiones personales causadas por caídas o descargas eléctricas causadas por el contacto con el agua.
• Abra y cierre las puertas solo con las manijas. El espacio entre las puertas y el gabinete es muy estrecho. No extienda sus manos en estas áreas para no lastimarse los dedos. Abra o cierre las puertas del frigorífico solo cuando no haya niños parados debajo del espacio de movimiento de la puerta. No guarde ni use materiales inflamables, explosivos o corrosivos en el aparato o en los alrededores. No almacene sustancias explosivas, como p. ej. envases de aerosol con propulsante inflamable en este aparato. No guarde medicamentos, bacterias o agentes químicos en el frigorífico. Este frigorífico es un electrodoméstico. No se recomienda almacenar materiales que requieran temperaturas estrictas.
• Para una correcta refrigeración del vino, no sobrecargue el aparato.
• No dañe el circuito refrigerante. No establezca una temperatura innecesariamente baja en la bodega. Desenchufe el frigorífico en caso de una interrupción de energía o antes de limpiarlo. Espere al menos 5 minutos antes de reiniciar el aparato, ya que el arranque frecuente puede dañar el compresor.

1- Información de seguridad

¡ADVERTENCIA!

Uso diario

No utilice dispositivos eléctricos dentro de los compartimientos del electrodoméstico, a menos que sean recomendados por el fabricante.

Mantenimiento / Limpieza

• Asegúrese de que los niños estén supervisados si realizan tareas de limpieza o mantenimiento.
• Desconecte el aparato de la corriente antes de realizar cualquier tarea de mantenimiento de rutina. Espere al menos 5 minutos antes de reiniciar el aparato, ya que el arranque frecuente puede dañar el compresor. Sostenga el enchufe, no el cable, cuando desenchufe el aparato. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio o por personal cualificado, con el fin de evitar situaciones de peligro. No intente reparar, desmontar o modificar el dispositivo usted mismo. Comuníquese con el centro de atención al cliente para solicitar reparación.
• Elimine el polvo en la parte posterior de la unidad al menos una vez al año para evitar el peligro de incendio, así como un mayor consumo de energía. No rocíe ni enjuague el aparato durante la limpieza. No utilice un rociador de agua o vapor para limpiar el aparato. No limpie los estantes de vidrio fríos con agua caliente. Un cambio brusco de temperatura puede causar la ruptura del vidrio.

Información sobre el gas refrigerante

¡ADVERTENCIA!

El aparato contiene el gas refrigerante inflamable ISOBUTANO (R600a). Asegúrese de que el circuito de refrigeración no haya sufrido daños durante el transporte o la instalación. Una pérdida de refrigerante puede ocasionar lesiones en la vista o inflamarse. Si se ha producido un daño, mantenga el aparato alejado de fuentes de ignición como llamas abiertas, ventile la habitación por completo, no enchufe o desenchufe los cables de alimentación del aparato o de otros aparatos. Informe el daño al centro de atención al cliente. Si sus ojos entran en contacto con el refrigerante, enjuáguelos de inmediato con agua corriente y comuníquese con un oftalmólogo.

2.1 Uso previsto

Este aparato está destinado a ser utilizado exclusivamente para el almacenamiento de vino. Ha sido diseñado exclusivamente para uso en hogares secos. Está asignado estrictamente para uso doméstico. No es adecuado para un uso comercial o industrial.

No puede realizar cambios o modificaciones al aparato. Cualquier otro uso del aparato puede producir lesiones e invalidar la garantía.

2.2 Accesorios

Compruebe los accesorios y su documento de acuerdo con esta lista (Fig.:2.2):

2 llaves

Etiqueta de energía

Tarjeta de garantía

Manual del usuario

2.2

3- Descripción del producto

Aviso: Diferencias

Debido a los cambios técnicos en diferentes modelos, algunas de las ilustraciones de este manual pueden diferir de su modelo.

3.1

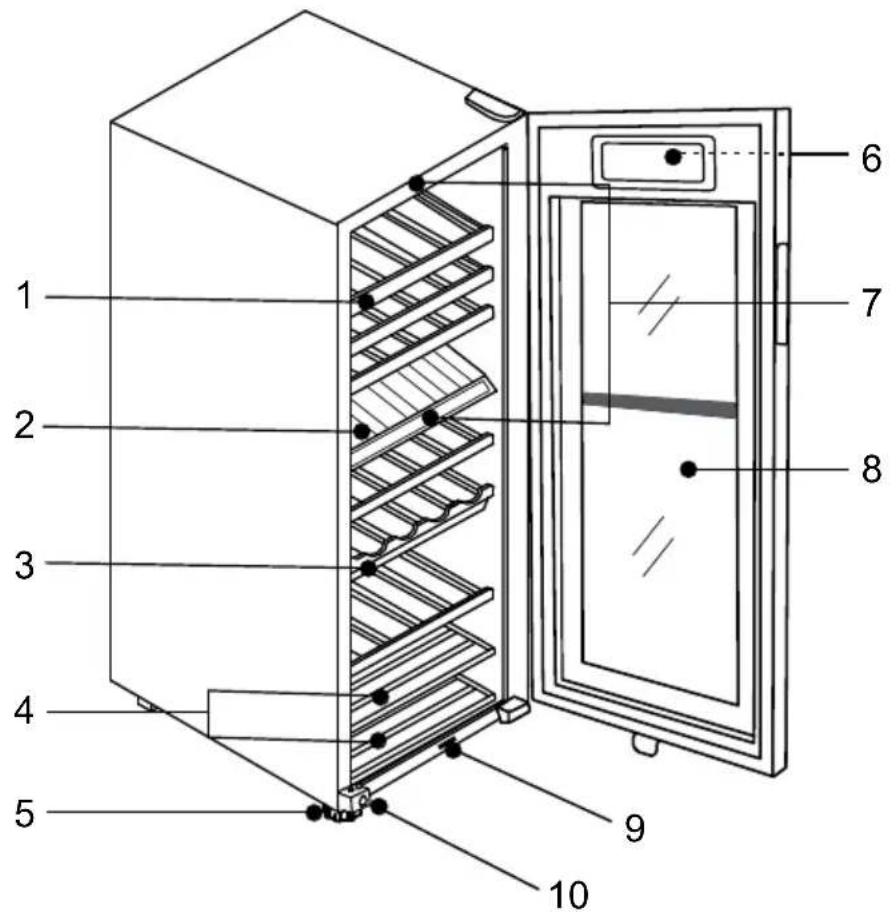

Imagen del aparato (Fig. 3.1 y Fig. 3.2)

3.2

1 Estantes interiores 2 Partícula media 3 Caja de almacenamiento de agua 4 Estantes más cortos 5 Patas niveladoras ajustables 6 Pantalla (en frente de la puerta) 7 Lámpara LED 8 Puerta 9 Interruptor de luz y ventilador 10 Bloqueo 11 Filtros de carbón / desodorante

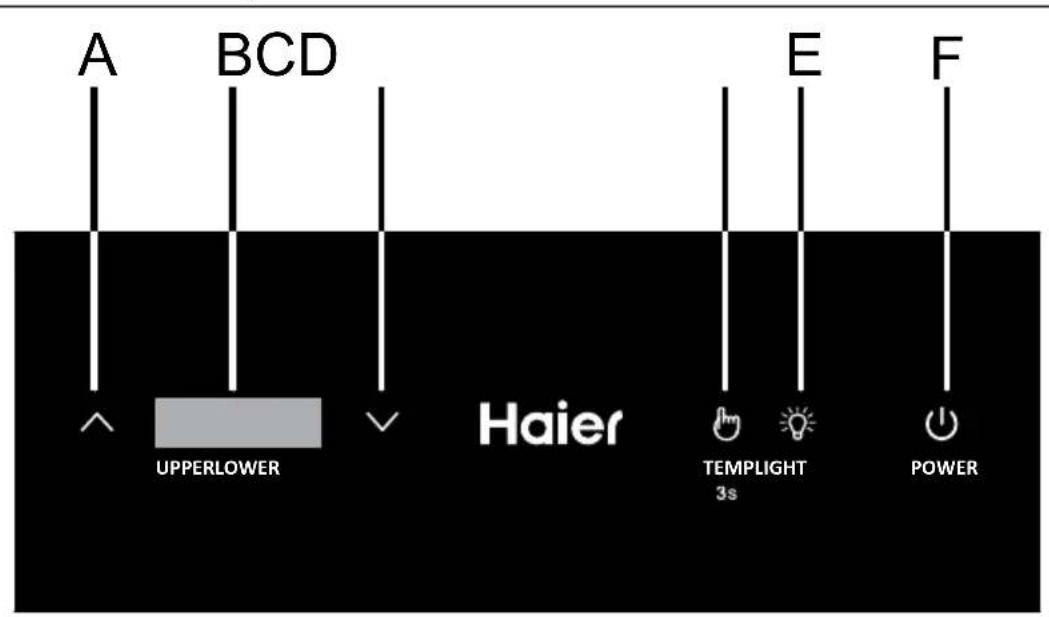

Panel de control (Fig. 4)

4

A Botón de ajuste de temperatura: arriba B Pantalla de temperatura C Botón de ajuste de temperatura: abajo D Botón de ajuste de temperatura E Botón de luz interior e interruptor de °C / °F F Botón de encendido

5.1 Desempaque

ADVERTENCIA!

El aparato es pesado. Siempre mueva el aparato con al menos dos personas. - Mantenga todos los materiales de embalaje fuera del alcance de los niños y deséchelos de forma ecológica. Saque el aparato del embalaje. Retire todos los materiales de embalaje, incluida la base de espuma y toda la cinta adhesiva que contiene los accesorios.

5.2 Condiciones medioambientales

La temperatura ambiente siempre debe estar entre los 16°C y los 38°C, ya que puede afectar a la temperatura bajo del aparato y su consumo de energía. No instale el aparato cerca de otros aparatos emisores de calor (hornos, refrigeradores) sin aislamiento.

5.3 Requisitos de espacio

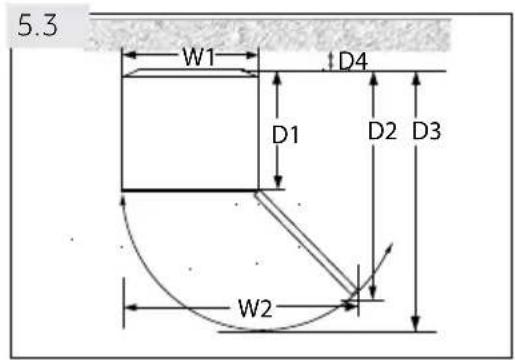

Espacio necesario, abrir la puerta (Fig. 5.3):

Ancho en mm	Profundidad en mm	Distancia a la pared en mm
W1 W2 D1 D2 D3 D4
500 830 495 890 1015 100

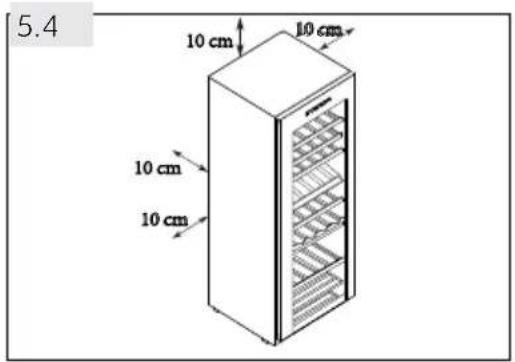

5.4 Espacio de ventilación

Por razones de seguridad y energía, se debe observar la distancia de ventilación requerida de 10 cm en todas las direcciones (Fig. 5.4).

ADVERTENCIA!

• Mantenga las aberturas de ventilación, en el aparato o en la estructura incorporada, sin obstáculos.

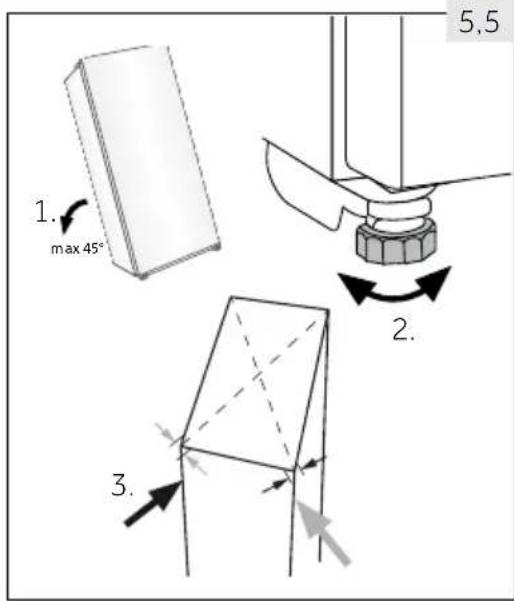

5.5 Alineación del aparato

Coloque el aparato sobre una superficie plana y sólida.

1. Inclínelo ligeramente hacia atrás (Fig. 5.5).
2. Establezca los pies delanteros ajustables al nivel deseado girándolos.
3. Puede probar la estabilidad del aparato golpeando ligeramente las diagonales de forma alterna. El ligero balanceo debe ser el mismo en ambas direcciones. De lo contrario, se podrá torcer la estructura y afectar el cierre hermético de las puertas. Una leve inclinación hacia atrás facilita el cierre de la puerta.

5.6 Puesta a punto de la puerta

El aparato se cierra más fácilmente si se usan los pies de nivelación en el frente:

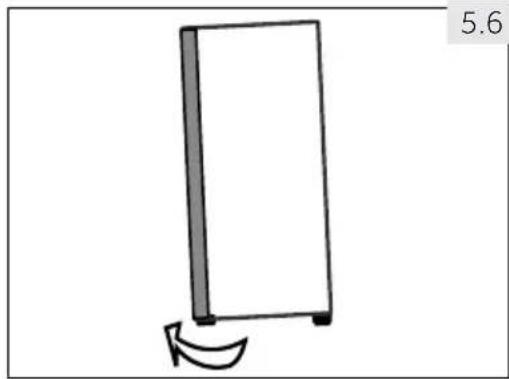

Gire los pies ajustables de acuerdo con la dirección de la flecha (Fig. 5.6) para subir o bajarlos:

Girando los pies en el sentido de las agujas del reloj, aumenta el aparato. - Girando los pies en sentido contrario al reloj baja el aparato.

ADVERTENCIA!

No levante el aparato con las manijas de las puertas. Nunca coloque el aparato sobre el suelo en posición horizontal.

• Después de inclinar el aparato más de 45°, espere 24 horas antes de enchufarlo.

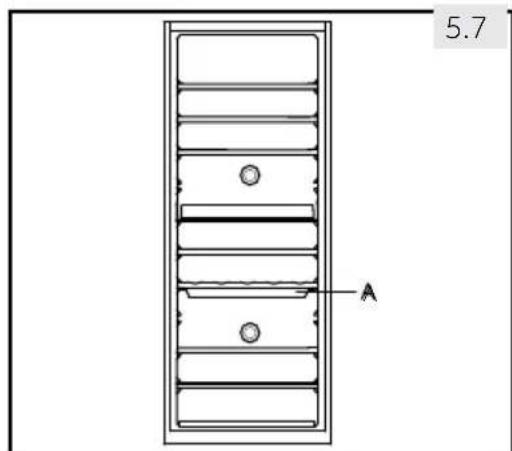

5.7 Llenado de la caja de almacenamiento de agua

La caja de almacenamiento de agua (A en la Fig. 5.7) siempre debe llenarse para mantener la humedad en la bodega de vinos. Agregue el agua antes de encender la bodega de vino. El agua siempre debe cubrir el fondo de la caja cuando la bodega de vinos está en uso.

1. Saque la caja de agua.
2. Añada agua. Debe llenar aproximadamente 2/3 de la caja.
3. Vuelva a colocar la caja de agua debajo del segundo estante del compartimento inferior.

ADVERTENCIA!

• Antes de mover la bodega, retire la caja de almacenamiento de agua para evitar derrames.

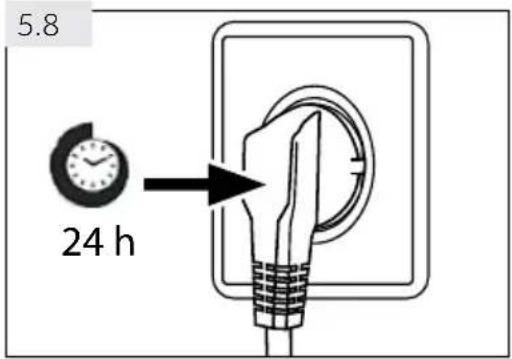

5.8 Tiempo de espera

El aceite de lubricación libre de mantenimiento está ubicado en la cápsula del compresor. Este aceite puede derramarse por el sistema de tubería cerrado durante el transporte si el dispositivo está inclinado. Antes de conectar el aparato a la fuente de alimentación, espere 24 horas (Fig. 5.8) para que el aceite regrese a la cápsula.

Antes de cada conexión, compruebe si:

la fuente de corriente, la toma de enchufe y los fusibles son adecuados, según la placa de especificaciones. El tomacorriente tiene conexión a tierra y no se está utilizando ningún adaptador múltiple o cable prolongador eléctrico.

el enchufe y la toma de corriente se ajustan correctamente.

Conecte el enchufe a un tomacorriente doméstico instalado de forma correcta.

Para evitar riesgos, comuníquese con el centro de atención al cliente para solicitar el cambio de un cable eléctrico dañado (consulte la tarjeta de la garantía).

6.1 Antes del primer uso

Retire todos los materiales de embalaje. Esto incluye la base de espuma y toda la cinta adhesiva que contiene los accesorios de la bodega interior y exterior. Manténgalos fuera del alcance de los niños y deséchelos de una forma respetuosa con el medio ambiente. Limpie la parte interior y exterior del aparato con agua y detergente suave antes de guardar los alimentos. - Una vez que el aparato está nivelado y limpio, espere al menos 2 horas antes de conectarlo a la energía eléctrica. Si su bodega ha sido inclinada por un tirón, espere 24 horas antes de enchufarla. Consulte la sección de INSTALACIÓN. - Una vez que haya enchufado la unidad a una toma de corriente, deje que la unidad funcione durante al menos 30 minutos para aclimatarse antes de realizar cualquier ajuste. La temperatura se establece automáticamente a 12°C para todos los compartimentos. Si lo desea, puede ajustar la temperatura manualmente. Vea TEMPERATURA.

6.2 Teclas de sensor

Los botones en el panel de control son teclas táctiles, que responden cuando se tocan ligeramente con el dedo.

6.3 Encendido / apagado del aparato

Para encender el dispositivo, presione el botón de encendido (E) durante tres segundos. Para volver a apagarlo, vuelva a presionar el botón de Encendido.

Para prolongar la vida útil del aparato, evite apagarlo. - Espere al menos 5 minutos para volver a conectar la corriente cuando se haya desconectado la corriente.

Cuando el aparato se enciende por primera vez, se muestra la temperatura real del compartimento (B).

Aviso: Ajustes previos

• Una vez que haya enchufado la unidad a una toma de corriente, deje que la unidad funcione durante al menos 30 minutos para aclimatarse antes de realizar cualquier ajuste.
• Cuando el aparato se enciende después de la desconexión de la fuente de alimentación principal, puede tardar varias horas hasta que se alcancen las temperaturas correctas. El tiempo exacto varía según el entorno y la configuración de temperatura.

Aviso: Función de memoria durante la interrupción de la alimentación

Después de la restauración de la energía, el dispositivo continúa con la configuración de temperatura que se configuró antes de la falla de energía.

6.4 Modo en espera

La pantalla se atenúa automáticamente 35 segundos después de haber presionado la última tecla. Se ilumina automáticamente cuando se toca cualquier tecla o se abre la puerta.

6.5 Temperatura

La temperatura de la bodega de vino está predeterminada a 12°C. Se puede cambiar a cualquier temperatura entre 5°C y 20°C para los compartimentos individualmente.

6.5.1 Ajuste de la temperatura (Fig. 6.5-1)

1. Sostenga pulsado el botón por 3 segundos. La pantalla de temperatura para el compartimento superior comienza a parpadear.
2. Pulse el botón o para aumentar o disminuir la temperatura. Cuando se haya alcanzado la temperatura deseada, presione el botón.
3. Se ha configurado la temperatura para el compartimento superior y comienza a parpadear la temperatura del compartimento inferior.
4. Repita el paso 2 para configurar la temperatura del compartimento inferior. En lugar de pulsar el botón final, es posible esperar 5 segundos sin tocar la pantalla.
5. Cuando la pantalla deje de parpadear, vuelve a mostrar la temperatura actual dentro de la bodega. Tomará algo de tiempo para alcanzar la temperatura establecida.

6.5.2 Cambiar entre Celsius y Fahrenheit

Para cambiar la unidad de medida mostrada, pulse el botón durante unos 3 segundos. La temperatura mostrada cambiará de Celsius a Fahrenheit y viceversa.

6.5.3 Función de compensación de baja temperatura

La bodega de vinos tiene una función de compensación de baja temperatura para garantizar la estabilidad de la temperatura: Cuando la temperatura ambiente es inferior a la temperatura establecida, la bodega de vinos comienza automáticamente la función de compensación de baja temperatura, calentando el interior. Cuando la temperatura en el interior alcanza la temperatura establecida, la función de compensación de baja temperatura se apaga automáticamente.

Aviso: Influencias en la temperatura

La temperatura dentro del aparato está influenciada por los siguientes factores:

• Temperatura ambiente

Cantidad de botellas almacenadas

Frecuencia de apertura de la puerta

Instalación del aparato

6.5.4 Configuración de temperatura recomendada para el vino

Se recomiendan las siguientes temperaturas de bebida para los diferentes tipos de vino.

Vino tinto +14 °C a +20 °C	Vino espu-moso,Prosecco	+7 °C a +9 °C
Vino rosado	+10 °C a +12 °C Champán +5 °C a +7 °C
Vino blanco	+8 °C a +12 °C

Si almacena vino por largos periodos de tiempo, debe almacenarse a una temperatura entre +10 °C y +12 °C.

Consejos para ahorrar energía

Asegúrese de que el aparato tenga la ventilación adecuada (consulte la sección VENTILACIÓN). No instale el aparato a la luz solar directa ni cerca de fuentes de calor (estufas, calentadores). No fije la temperatura del frigorífico demasiado baja sin necesidad. Cuanto menor es la temperatura del aparato, mayor es el consumo de energía.

Abra la puerta del aparato lo menos posible.

No exceda la cantidad diseñada de botellas para evitar obstruir el flujo de aire. - Mantenga limpios los sellos de las puertas para asegurar un cierre adecuado.

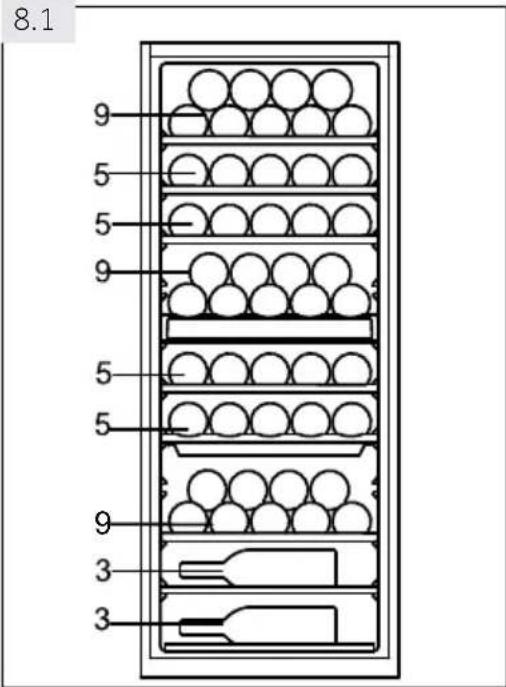

8.1 Estantería

1. Los estantes están diseñados para un fácil almacenamiento y fácil extracción del vino. Se pueden limpiar con una toalla suave.
2. Las botellas normales con un diámetro de 78 mm se pueden apilar (Fig. 8.1).
3. Las botellas Magnum se pueden apilar en el estante inferior.
4. La carga puede variar de la cantidad representada de botellas si se apilan de una manera diferente.

8.2 La luz

La iluminación interior por LED se enciende cuando se abre la puerta. Para encender la luz mientras la puerta está cerrada, toque el botón. Para apagar las luces, vuelva a presionar el botón. Para aumentar la eficiencia energética, las luces deben apagarse cuando la bodega no está en uso.

8.3 Desodorizante

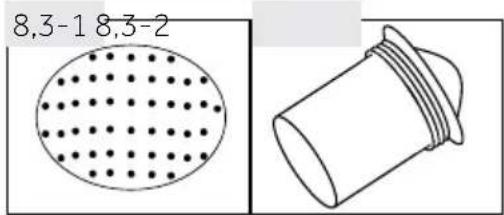

Los orificios del desodorizante (Fig. 8.3-1) en la parte posterior de la unidad ayudan a eliminar los olores rancios y no deseados a través de un filtro de carbón (Fig. 8.3-2).

8.4 El bloqueo

Para cerrar la bodega, cierre la puerta y coloque la llave en la cerradura.

Bloquee la puerta girando la llave en el sentido contrario a las agujas del reloj; desbloquee la puerta girando la llave en el sentido de las agujas del reloj.

ADVERTENCIA!

Las llaves deben mantenerse fuera del alcance de los niños y no cerca del aparato para evitar que los niños queden encerrados dentro del aparato.

8.5 Caja de almacenamiento de agua

El agua en la caja siempre debe instalarse para mantener la humedad dentro de la bodega de vinos. El agua debe cubrir el fondo de la caja siempre que la bodega esté en uso. Vea la INSTALACIÓN.

ADVERTENCIA!

Desconecte el aparato de la fuente de alimentación antes de limpiarlo.

9.1 General

Limpie el aparato cuando solo se almacene poco o nada de vino. Solo es necesario limpiarlo cuando está sucio.

¡ADVERTENCIA!

No limpie el aparato con cepillos duros, cepillos de alambre, detergente en polvo, gasolina, acetato de amilo, acetona y otras soluciones orgánicas similares, soluciones ácidas o alcalinas. Utilice un detergente especial para frigorífico a fin de evitar daños. No rocíe ni enjuague el aparato durante la limpieza. No utilice un rociador de agua o vapor para limpiar el aparato. No limpie los estantes de vidrio fríos con agua caliente. Un cambio brusco de temperatura podría causar la ruptura del vidrio. Limpie el interior y la carcasa del aparato con una esponja humedecida con agua tibia y detergente neutro. (Fig. 9.1). Se puede usar una solución de limpieza de 3 a 4 cucharadas de bicarbonato de sodio mezclada con agua tibia. Enjuague con agua tibia y limpie y seque con un paño suave. No limpie ninguna parte del aparato en un lavavajillas. - Espere al menos 5 minutos antes de reconectar el aparato, ya que el arranque frecuente puede dañar el compresor. Las juntas de las puertas se deben limpiar cada tres meses para asegurar un sello adecuado.

9.2 Limpieza de las estanterías

Todos los estantes se pueden sacar para limpieza.

1. Saque todas las botellas.
2. Levante un poco cada estante.
3. Saque el estante.
4. Limpie el estante con una toalla suave.
5. Espere hasta que los estantes estén secos antes de volver a colocarlos.

¡ADVERTENCIA!

Espere al menos 5 minutos para volver a conectar la corriente antes de que se desconectó la corriente.

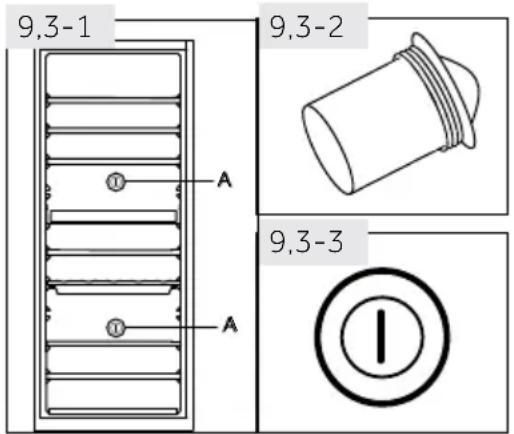

9.3 Cambie el desodorante

El filtro de carbón debe cambiarse cada 3 a 5 años.

1. Tome el filtro de carbón (A) por su mango (Fig. 9.3-1).
2. Gírelo a la izquierda y retírelo.
3. Inserte el nuevo filtro (Fig. 9.3-2) con el mango en posición vertical (Fig. 9.3-3).
4. Gírelo hacia la derecha hasta que encaje en su lugar.

9.4 Descongelamiento

La descongelación de la bodega de vinos se realiza automáticamente, no se necesita ninguna operación manual.

9.5 Reemplazo de la lámpara de LED

La lámpara utiliza LED como fuente de luz, con bajo consumo de energía y larga vida útil. Si detecta alguna anomalía, comuníquese con el centro de atención al cliente. Ver sección ATENCIÓN AL CLIENTE.

¡ADVERTENCIA!

No reemplace la lámpara de LED usted mismo. Solo debe ser reemplazada por el fabricante o por el agente de servicios autorizado.

Parámetros de la lámpara LED:

Tensión 12 V; Potencia máxima: 0,72 W

9.6 Falta de uso durante un periodo prolongado

▷ Desconecte el cable de corriente. Limpie el aparato y las juntas de las puertas como se describe arriba. - Mantenga la puerta abierta para evitar la creación de malos olores dentro.

9.7 Mover el aparato

1. Retire todas las botellas y desenchufe el aparato.
2. Asegure los estantes y otras partes móviles en la bodega de vinos con cinta adhesiva.
3. Retire la caja de almacenamiento de agua para evitar derrames.
4. No incline la bodega de vinos más de 45 grados para evitar dañar el sistema de refrigeración.

ADVERTENCIA!

No levante el aparato con las manijas de las puertas. - Nunca coloque el aparato sobre el suelo en posición horizontal. - Después de mover el aparato, espere 24 horas antes de enchufarlo.

Puede resolver muchos de los problemas que tiene sin experiencia específica. En caso de problema, verifique todas las posibilidades que se muestran y siga las instrucciones a continuación antes de ponerse en contacto con un servicio postventa. Ver sección ATENCIÓN AL CLIENTE.

ADVERTENCIA!

• Antes de realizar cualquier tarea de mantenimiento, apague el aparato y desconecte el cable de corriente.
• El servicio técnico solo debe estar a cargo de electricistas calificados, ya que una reparación inadecuada puede causar daños importantes.
• Recurra solo al fabricante, su servicio técnico o similares personas capacitadas, para reemplazar un componente dañado y evitar un peligro similar.

10.1 Solución de problemas con el número de error

ta: Búsqueda de fallos

• Si aparece un número de error, presione el botón de encendido para deshacerse de él. Si sigue apareciendo, extraiga el enchufe de alimentación y póngase en contacto con el servicio al cliente.
• En caso de que se le pida contactar al servicio al cliente: Tenga en cuenta el mensaje de solución de problemas y consulte "SERVICIO AL CLIENTE".

Código de error	Causa Solución
E1	Circuito corto o roto del sensor de bajo tempe- ratura.	Póngase en contacto con los ser- vicios postventa paraCambiar el sensor.
F4	Circuito corto o roto del sensor en el comparti- mento superior.
F5	Circuito corto o roto del sensor en el comparti- mento superior.
H1	El aparato emite una advertencia de alta tempe- ratura cuando la temperature del compartmento superior ha sido superior a 25 °C durante 3 horas.	La temperature ambiente es muy alta. La temperature de trabajo del aparatoDebte estar entre 16 °C y 38 °C.
H2	El aparato emite una advertencia de alta tempe- ratura cuando la temperature del compartmento inferior ha sido superior a 25 °C durante 3 horas.
L1	El compresor deja de funciona cuando la tem- peratura del compartmento superior es inferior a 0 °C. La advertencia de baja temperature se pro- porciona cuando la temperature ha sido inferior a 0 °C durante 2 horas.	La temperature ambiente es de-masiado bajo. La temperature de trabajo del aparatoDebte estar en- tre 16 °C y 38 °C.
L2	El compresor deja de funciona cuando la tem- peratura del compartmento inferior es inferior a 0 °C. La advertencia de baja temperature se pro- porciona cuando la temperature ha sido inferior a 0 °C durante 2 horas.

10.2 Solución de problemas sin el número de modelo

Problema Causa posible Soluciones posibles

El compresor no funciona. - El enchufe no está conectado a la fuente de alimentación. El aparato funciona con demasiada frecuencia o durante periodos demasiado prolongados. - La temperatura interior o exterior es demasiado elevada. - El aparato ha estado desconectado de la fuente de alimentación durante un periodo de tiempo. - Una puerta o cajón del aparato no está bien cerrada. - Se abrió la puerta o cajón con demasiada frecuencia o durante demasiado tiempo. Las juntas de las puertas están sucias, gastadas, agrietadas o mal emparejadas. - No se garantiza la circulación de aire necesaria. - La temperatura está ajustada demasiado baja.

• Conecte el aparato a la fuente de alimentación.
• En este caso, el aparato suele funcionar durante periodos más prolongados. Normalmente, el aparato tarda un tiempo en enfriarse por completo.
• Cierre la puerta o el cajón y asegúrese de que el aparato está ubicado en una superficie nivelada y que no haya ningún alimento o envase que haga vibrar la puerta.
• No abra las puertas con demasiada frecuencia.
• Limpie la junta de la puerta o el cajón o comuníquese con el centro de atención al cliente para pedir su cambio.
• Asegúrese de que haya una ventilación adecuada.
• El problema se resolverá cuando se alcance la temperatura deseada.
• Limpie el interior de la bodega de vinos.
• Vuelva a ajustar la temperatura.
• Permita tiempo para que las botellas recientemente agregadas alcancen la temperatura deseada. Cierre la puerta.
• No abra las puertas con demasiada frecuencia.
• Limpie la junta de la puerta o el cajón o comuníquese con el centro de atención al cliente para pedir su cambio.
• Vuelva a ajustar la temperatura.

El interior de la bodega está sucio y/o huele.

No hay una temperatura lo suficientemente baja dentro del aparato.

• El interior de la bodega de vinos necesita limpieza.
• La temperatura está ajustada demasiado alta.
• Se han agregado botellas recientemente.
• Una puerta o cajón del aparato no está bien cerrada.
• Se abrió la puerta o cajón con demasiada frecuencia o durante demasiado tiempo. Las juntas de las puertas están sucias, gastadas, agrietadas o mal emparejadas.

Está demasiado frío dentro del aparato.

• La temperatura está ajustada de forma incorrecta.

Problema Causa posible Solución posible

Formación de humedad en el interior del compartimento de la bodega.

• El clima es demasiado cálido y húmedo.
• Una puerta o cajón del aparato no está bien cerrada.
• Se abrió la puerta o cajón con demasiada frecuencia o durante demasiado tiempo.

La humedad se acumula en la superficie exterior de la bodega de vinos.

• El clima es demasiado cálido y húmedo.
• La puerta no está bien cerrada. Se condensan el aire frío dentro del aparato y el aire caliente del exterior.

El aparato hace un ruido anómalo.

• El aparato no está ubicado sobre una superficie nivelada.
• El aparato está tocando algunos objetos que se encuentran a su alrededor.

Debe escuchar un breve sonido similar al de agua que corre.

• Esto es normal.

La luz interior o el sistema de refrigeración no funciona.

• El enchufe no está conectado a la fuente de alimentación.
• La fuente de alimentación no está intacta.

Los lados del refrigerador y la regleta de la puerta se calientan.

• La lámpara LED no funciona. - Comuníquese con el servicio técnico para que cambien la lámpara.
• La lámpara LED no funciona. - Comuníquese con el servicio técnico para que cambien la lámpara.

La puerta no se cierra correctamente,

• El dispositivo no está nivelado.
• La puerta está bloqueada. Revise si hay bloqueos como botellas o latas.

11- Datos técnicos

11.1 Ficha de producto según la regulación de la UE Nro. 1060/2010

Marca Haier
Identificador del modelo	WS53GDA
Categoría del modelo	Bodega de vinos
Categoría de refrigeración domésica	2
Clasificación energetica A
Consumo anual de energia (kWh/año)1)	135
Capacidad de almacenimiento del frigorífico (litros)	-
- del compartmento de almacenimiento de vino	172
Congelación de volumen de almacenimiento (L)	-
Clasificación por estrellas -
Temperatura de almacenimiento más baja del compartmentimiento del vino	5 °C
Sistema libre de escarcha	-
Clase climática: Este aparato está destinado a ser utilizado a una temperatura ambiente entre 16 °C y 38 °C.	ST
Ruido acústico aéreo emitido (db(A) re 1pW)	40
Tipo de Construcción	Soporte independiente
Este aparato está destinado a ser utilizado exclusiviamente para el almacenimiento de vino.	Si

1) bajo en los resultados de pruebas estándar de 24 horas. El consumo real de energía dependerá del uso y ubicación del aparato de refrigeración.

11.2 Datos técnicos adicionales

Volumen neto (L) 172
Voltaje / Frequencia 220-240 V~/50 Hz
Potencia de entrada (W)	70
Corriente de entrada (A)	0,5
Fusible principal (A)	0,4
Refrigerante R600a
Dimensiones (Profundidad/Ancho/Alto en mm)	560/500/1270

11.3 Normas y directivas

Este producto cumple todos los requerimientos de las directivas de la UE aplicables con las normas armonizadas correspondientes, y ostenta la marca CE.

Recomendamos recurrir al centro de atención al cliente de Haier y utilizar repuestos originales.

Si tiene un problema con su aparato, consulte primero la sección SOLUCIÓN DE PROBLEMAS.

Si no puede encontrar una solución en esta sección, contacte con

▸ su distribuidor local o

el centro de Servicio y Soporte en www.haier.com, donde puede encontrar números de teléfono y preguntas frecuentes y donde puede activar la solicitud de servicios.

Antes de contactar a nuestro servicio técnico, asegúrese de tener los siguientes datos disponibles.

Puede encontrar la información en la tabla de especificaciones.

Asimismo, compruebe la tarjeta de la garantía suministrada con el producto si este aún está en garantía.

Para consultas comerciales generales, busque nuestras direcciones en Europa a continuación:

Direcciones de Haier en Europa
Páís* Dirección postal País* Dirección postal
Italia	Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese ITALIA	Francia	Haier France SAS 3-5 rue des Gravers 92200 Neuilly sur Seine FRANCIA
Espana Portugal	Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona ESPaña	Bélgica-FR Bélgica-NL Païses Bajos Luxemburgo	Haier Benelux SA Anderlecht Route de Lennik 451 BÉLGICA
Alemania Austria	Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg ALEMANIA	Polonia Republica Checa Hungária Grecia Rumania Rusia	Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLONIA
Reino Unido	Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR RU

*Para obtener más información, por favor consulte www.haier.com

Haier
