WS53GDA - Weinkeller HAIER - Kostenlose Bedienungsanleitung

Produkttyp	Weinkühlschrank
Marke	Haier
Modell	WS53GDA
Abmessungen (B x T x H)	500 x 560 x 1270 mm
Stromversorgung	220-240 V ~ 50 Hz
Stromverbrauch	70 W
Eingangsstrom	0,5 A
Energieeffizienzklasse	A (jährlicher Verbrauch 135 kWh/Jahr)
Nettoinhalt	172 L
Temperaturbereich	5 °C bis 20 °C
Anzahl Fächer	2
Kältemittel	R600a (Isobutan)
Innenbeleuchtung	LED (12 V, 0,72 W)
Aktivkohlefilter	Ja, austauschbar alle 3 bis 5 Jahre
Wasserauffangbehälter	Ja, zur Aufrechterhaltung der Luftfeuchtigkeit
Sicherheitsverriegelung	Ja, mit Schlüssel
Installationsart	Freistehend
Klimaklasse	ST (16 °C bis 38 °C)
Geräuschpegel	40 dB(A)
Abtauen	Automatisch
Niedrigtemperaturausgleichsfunktion	Ja
Speicherfunktion nach Stromausfall	Ja

Häufig gestellte Fragen - WS53GDA HAIER

Was ist die ideale Temperatur zur Lagerung von Rotwein?

Für Rotwein beträgt die empfohlene Serviertemperatur +14 °C bis +20 °C. Für eine Langzeitlagerung stellen Sie den Weinkühlschrank auf +10 °C bis +12 °C ein.

Wie stelle ich die Temperatur des Weinkühlschranks ein?

Halten Sie die Einstelltaste 3 Sekunden lang gedrückt. Die Anzeige blinkt. Verwenden Sie die Tasten ▲ oder ▼, um die Temperatur anzupassen. Drücken Sie erneut die Taste, um zu bestätigen und zum zweiten Fach zu wechseln.

Wie verriegle ich den Weinkühlschrank?

Schließen Sie die Tür und stecken Sie den Schlüssel ins Schloss. Drehen Sie den Schlüssel gegen den Uhrzeigersinn, um zu verriegeln, und im Uhrzeigersinn, um zu entriegeln. Bewahren Sie die Schlüssel außerhalb der Reichweite von Kindern auf.

Wie reinige ich das Innere des Weinkühlschranks?

Ziehen Sie den Netzstecker. Verwenden Sie einen Schwamm mit lauwarmem Wasser und mildem Reinigungsmittel. Spülen Sie mit klarem Wasser nach und trocknen Sie mit einem weichen Tuch. Verwenden Sie keine Scheuermittel oder Lösungsmittel.

Was tun, wenn ein Fehlercode angezeigt wird (E1, F4, H1 usw.)?

Drücken Sie die Einschalttaste, um den Code zu löschen. Wenn das Problem weiterhin besteht, ziehen Sie den Netzstecker und wenden Sie sich an den Kundendienst. Notieren Sie den Code zur Erleichterung der Fehlerbehebung.

Wie ersetze ich den Aktivkohlefilter?

Der Filter muss alle 3 bis 5 Jahre ausgetauscht werden. Entfernen Sie ihn am Griff durch Drehen nach links, setzen Sie den neuen Filter senkrecht ein und drehen Sie ihn nach rechts, bis er einrastet.

Kann ich Medikamente in diesem Weinkühlschrank lagern?

Nein, dieses Gerät ist ausschließlich für die Weinlagerung konzipiert. Es wird nicht für Medikamente oder andere Substanzen empfohlen, die strenge Temperaturen erfordern.

Warum gibt es Kondensation im Inneren?

Dies kann auf ein heißes und feuchtes Klima, eine nicht richtig geschlossene Tür oder zu häufiges Öffnen zurückzuführen sein. Schließen Sie die Tür gut und vermeiden Sie häufiges Öffnen, um die Feuchtigkeit zu reduzieren.

Das Gerät gibt ein gluckerndes Geräusch von sich, ist das normal?

Ja, ein leises Geräusch, vergleichbar mit fließendem Wasser, ist normal. Es entsteht durch die Zirkulation des Kältemittels im Kühlsystem.

Muss ich warten, bevor ich das Gerät nach dem Neigen einstecke?

Ja, wenn der Weinkühlschrank um mehr als 45° geneigt wurde, warten Sie 24 Stunden, bevor Sie ihn einstecken, damit das Kompressoröl in die Kapsel zurückfließen kann.

BEDIENUNGSANLEITUNG WS53GDA HAIER

Danke, dass Sie sich für ein Haier Produkt entschieden haben.

Bitte lesen Sie diese Gebrauchsanleitung sehr sorgfältig, bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Informationen, damit Sie viel Freude an Ihrem Gerät haben und ein sicherer und sauberer Betrieb gewährleistet ist.

Bewahren Sie dieses Handbuch gut auf, damit Sie bei Bedarf immer wieder darauf zurückgreifen können.

Wenn Sie das Gerät verkaufen, abgeben oder bei einem Umzug weitergeben, geben Sie bitte die Gebrauchsanleitung dazu, damit der neue Besitzer sich mit den Anweisungen zur Benutzung und zum sicheren Betrieb vertraut machen kann.

Legende

Achtung! Unbedingt lesen!

Wichtige Sicherheitshinweise.

Allgemeine Hinweise und Tipps

Umwelt-Tipps

Entsorgung

Produkte mit diesem Symbol dürfen am Ende ihrer Lebensdauer nicht in den Hausmüll gegeben werden, sondern müssen an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Verletzungs- und Erstickungsrisiko!

Das Altgerät ist vor der Verschrottung funktionsuntüchtig zu machen, damit Kinder sich nicht einschließen können.

Achten Sie vor der fachgerechten Entsorgung darauf, dass die Kühlmittelleitungen nicht beschädigt sind. Kältemittel und Gase müssen professionell entsorgt werden.

Trennen Sie das Gerät vom Stromnetz, entfernen Sie das Netzanschlusskabel, entnehmen Sie die Ablagen und Behälter und demontieren Sie die Türen und Dichtungen oder machen Sie den Türverschluss unbrauchbar, damit spielende Kinder sich oder andere nicht einsperren und somit in Lebensgefahr bringen.

1-Sicherheitshinweise 4 2-Vorgesehener Gebrauch 8 3-Gerätebeschreibung 9 4-Bedienblende 10 5-Installation 11 6-Gebrauch 14 7-Energiespartipps 16 8-Ausstattung 17 9-Reinigung und Pflege 18 10-Fehlerbehebung 20 11-Technische Daten 23 12-Kundendienst 24

1-Sicherheitshinweise

Diese Hinweise dienen der Sicherheit und sollen daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden.

WARNUNG!

Vor dem ersten Einsatz

• Vergewissern Sie sich, dass das Gerät keinen Transportschaden aufweist.
• Entfernen Sie alle Verpackungsmaterialien und bewahren Sie diese außerhalb der Reichweite von Kindern auf.
• Falls das Gerät gekippt wurde, setzen Sie es vor dem Anschließen mindestens 24 Stunden stehen. Dadurch kann sich das Kühlsystem nach dem Transport erholen. Das Gerät ist schwer! Immer mit mindestens zwei Personen handhaben!

Installation

Das Gerät sollte an einem gut belüfteten Ort stehen. Mindestens einen Abstand von 10 cm über und um das Gerät freihalten. Das Gerät muss frei stehen. Es darf nicht eingebaut werden. - Stellen Sie das Gerät niemals in einen feuchten Bereich oder an einen Ort, wo es mit Wasser bespritzt werden kann. Entfernen und trocknen Sie Spritzer und Flecken mit einem weichen, sauberen Tuch. - Stellen Sie das Gerät nie an einem Ort auf, der nicht richtig beheizt oder isoliert ist, wie z.B. eine Garage. Ihr Weinkeller ist nicht für den Betrieb bei einer Raumtemperatur unter 16°C geeignet. Das Gerät nicht im direkten Sonnenlicht oder in der Nähe einer Wärmequelle (z. B. Heizkörper, Herd und andere Wärme abgebende Geräte) aufstellen. - Stellen Sie das Gerät an einem Ort auf, der für die Größe und das Gewicht des Geräts geeignet ist. Der Ort muss so beschaffen sein, dass sich die Gerätetüren vollständig öffnen lassen. Die Lüftungsöffnungen am Gerät oder im Einbaugehäuse müssen frei gehalten werden. Die Angaben auf dem Typenschild müssen mit den elektrischen Anschlussbedingungen übereinstimmen. Falls nicht, kontaktieren Sie bitte einen Elektriker. Das Gerät muss an eine separat geerdete, stets zugängliche Steckdose angeschlossen werden.

WARNUNG!

• Mehrfachsteckdosen oder Verlängerungskabel dürfen nicht benutzt werden.

Das Gerät wird mit 220-240 V/50 Hz betrieben. Abnormale Spannungsschwankungen können bewirken, dass das Gerät nicht startet, dass der Temperaturregler oder der Kompressor beschädigt werden oder dass während des Betriebes unnormale Geräusche auftreten. In einem solchen Fall muss ein automatischer Spannungsregler eingebaut werden. Das Gerät darf nicht auf der Netzanschlussleitung stehen. Nicht auf das Netzkabel treten. Der Kühlmittelkreislauf darf nicht beschädigt werden.

Täglicher Gebrauch

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Halten Sie Kinder unter 3 Jahren vom Gerät fern, es sei denn, sie sind unter kontinuierlicher Aufsicht. ▶ Kinder dürfen nicht mit dem Gerät spielen.
• Wenn in der Höhe des Geräts Kohlegas oder anderes entzündliches Gas entweicht, drehen Sie das Ventil des ausströmenden Gases zu, öffnen Sie Türen und Fenster und ziehen Sie das Netzkabel dieses Geräts oder anderer Geräte nicht aus der Stromquelle. Das Gerät ist für einen Betrieb bei Umgebungstemperaturen zwischen 16 °C und 38 °C ausgelegt. Das Gerät arbeitet möglicherweise nicht ordnungsgemäß, wenn es für eine längere Zeit einer Temperatur oberhalb oder unterhalb des angegebenen Bereichs ausgesetzt ist.
• Stellen Sie keine instabilen Gegenstände (schwere Gegenstände, mit Wasser gefüllte Behälter) auf das Gerät, um Verletzungen durch herabfallende Gegenstände oder einen elektrischen Schlag bei Wasserkontakt zu verhindern.

WARNUNG!

Täglicher Gebrauch

▷ Öffnen und schließen Sie die Tür(en) nur an den Griffen. Der Spalt zwischen Tür und Schrank ist sehr schmal. Nicht hineingreifen; es besteht Quetschgefahr. Die Gerätetür(en) nur öffnen und schließen, wenn sich im Bewegungsbereich der Tür keine Kinder aufhalten. Lagern und benutzen Sie keine brennbaren, explosiven oder korrosiven Stoffe im Gerät oder in dessen Nähe. Bewahren Sie keine Medikamente, Bakterien oder chemische Substanzen im Gerät auf. Dieses Gerät ist ein Haushaltsgerät. Es wird nicht empfohlen, Materialien darin aufzubewahren, die genaue Temperatureinhaltung erfordern. Um die Kühlung des Weins sicherzustellen, legen Sie nur so viele Flaschen in das Gerät wie in der Anleitung angegeben. Vermeiden Sie es, unnötig tiefe Temperaturen im Kühlabteil einzustellen. Trennen Sie das Gerät bei Stromausfall oder vor dem Reinigen vom Netz. Warten Sie mindestens 5 Minuten, bevor Sie das Gerät wieder anlassen, da frühes Starten den Kompressor beschädigen kann. Benutzen Sie keine elektrischen Geräte im Kühl- und Gefrierabteil, sofern diese nicht vom Hersteller empfohlen wurden.

Wartung / Reparatur

Die Reinigung und Wartung dürfen nur dann von Kindern durchgeführt werden, wenn sie beaufsichtigt werden. Trennen Sie das Gerät vor der Durchführung von Wartungsarbeiten von der Stromzufuhr. Vor dem Wiedereinschalten mindestens 5 Minuten warten, da frühes Einschalten den Kompressor beschädigen kann. Ziehen Sie nur am Stecker und nicht am Anschlusskabel, um das Gerät vom Stromnetz zu trennen. Reinigen Sie das Gerät nicht mit hartborstigen Bürsten, Drahtbürsten, Scheuerpulver, Benzin, Amylacetat, Aceton und ähnlichen organischen Lösungen, Säure oder alkalischen Lösungen.

WARNUNG!

Wartung / Reparatur

• Wird das Netzkabel beschädigt, so muss es durch den Hersteller, seinen Kundendienst oder ähnlich qualifizierte Personen ersetzt werden, um Gefahren zu vermeiden.
• Versuchen Sie nicht, das Gerät selbst zu reparieren, zu demontieren oder technisch zu verändern. Im Reparaturfall wenden Sie sich bitte an den Kundendienst. Beseitigen Sie mindestens einmal im Jahr die Staubablagerungen von den Teilen an der Rückseite des Gerätes gründlich mit einer weichen Bürste oder dem Staubsauger, um Brandgefahr sowie erhöhten Energieaufwand zu vermeiden. Spritzen oder spülen Sie das Gerät beim Reinigen nicht ab. Reinigen Sie das Gerät weder mit Dampf- noch mit Wasserstrahl. Reinigen Sie die kalten Glasablagen nicht mit weißem Wasser. Plötzliche Temperaturänderungen könnten zu Glasbruch führen.

Informationen zum Kühlmittel

WARNUNG!

Dieses Gerät ist mit dem brennbaren Kühlmittel ISOBUTAN (R600a) befüllt. Achten Sie darauf, dass die Kühlmittelrohre bei Transport oder Installation nicht beschädigt werden. Austretendes Kühlmittel kann Augenschäden verursachen oder sich entzünden. Im Schadensfall sind offene Feuerquellen fernzuhalten und der Raum gründlich zu lüften. Weder die Netzanschlussleitung dieses Gerätes noch eines anderen darf gezogen oder an das Stromnetz angeschlossen werden. Benachrichtigen Sie den Kundendienst. Sollten Spritzer des Kältemittels ins Auge gelangt sein, spülen Sie das Auge unter fließendem Wasser aus und kontaktieren Sie sofort den Augenarzt.

2- Vorgesehener Gebrauch

2.1 Vorgesehener Gebrauch

Das Gerät ist ausschließlich zum Kühlen von Wein geeignet. Dieses Gerät wurde ausschließlich für den Gebrauch in trockenen Innenräumen im Haushalt konzipiert. Bei gewerblicher Nutzung entfällt die Haier Garantie. Verwenden Sie es nicht für andere Zwecke als die, für die es ausgelegt ist.

Veränderungen oder Modifikationen an dem Gerät sind nicht zulässig. Solche Eingriffe führen zum Verlust von Gewährleistungsansprüchen.

2.2 Zubehör

Zubehör entsprechend der nachfolgenden Ende überprüfen (Abb. 2.1):

2.2 2 Schlüssel

Energie-Label

Garantiekarte

Gebrauchsanleitung

Hinweis: Abweichungen

Aufgrund technischer Änderungen und Modellvarianten können manche Abbildungen in dieser Bedienungsanleitung von dem von Ihnen erworbenen Modell abweichen.

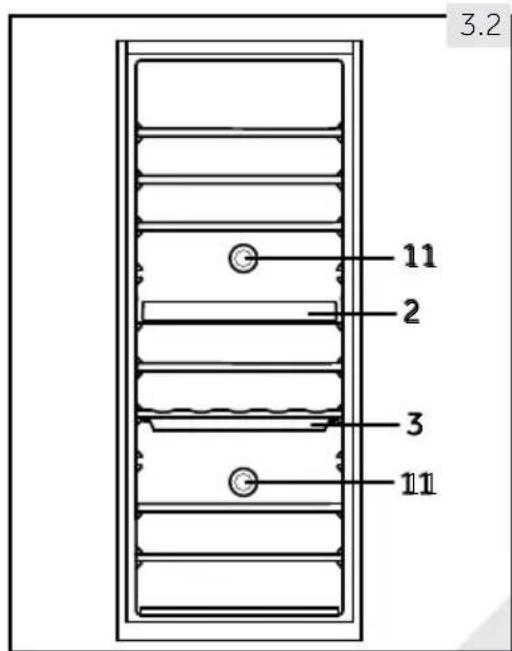

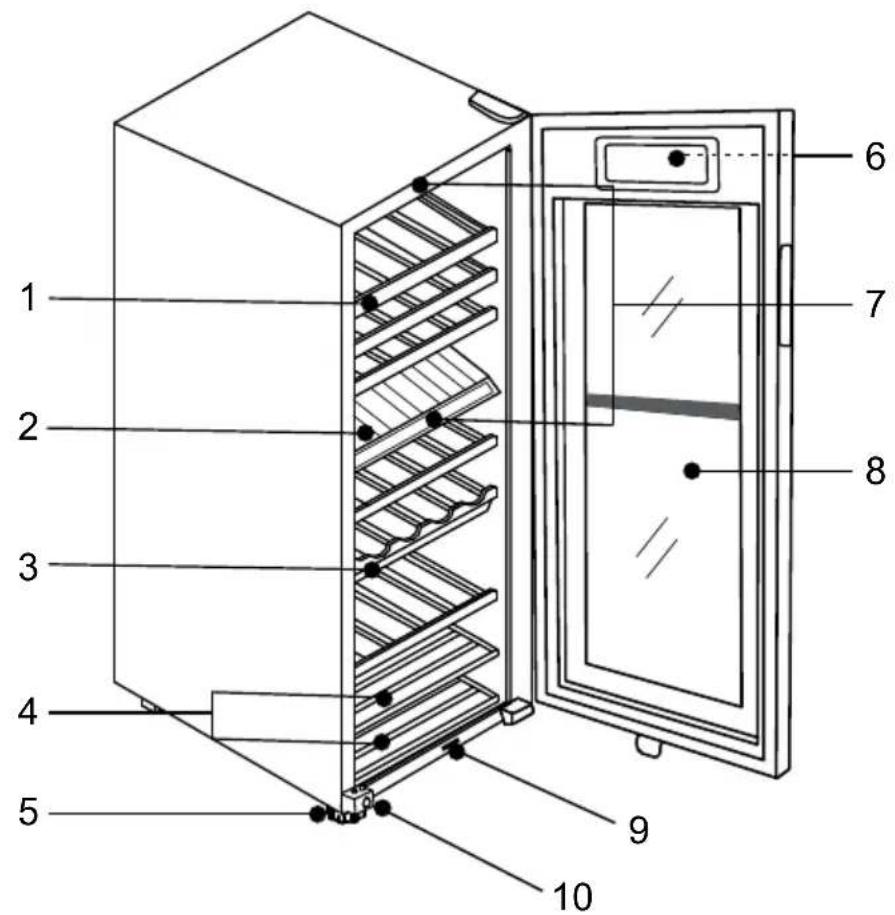

Geräteabbildungen (Abb. 3.1 und Abb. 3.2)

3.1

1 Innere Fächer 2 Mittelelleiste 3 Wasserbox 4 Kürzere Fächer 5 Verstellbare Füße 6 Display (an der Außenseite) 7 LED-Lampen 8 Tür 9 Licht- und Ventilationsschalter 10 Schloss 11 Carbonfilter/Deodorisierer

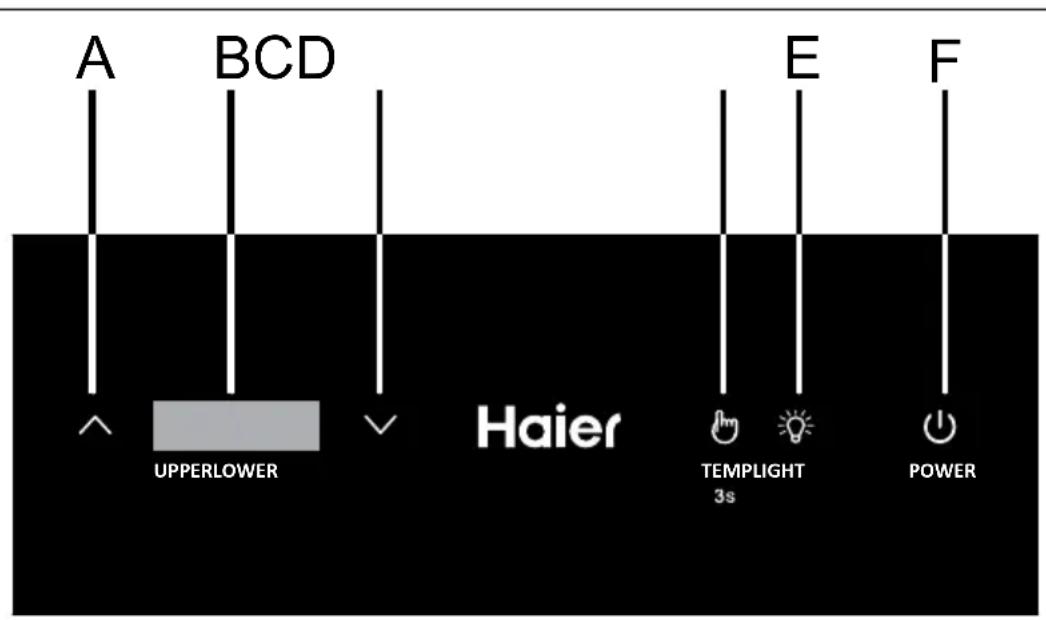

Bedienblende (Abb. 4) 4

A Temperaturtaste: höher B Temperaturanzeige C Temperaturtaste: niedriger D Temperatur-Bestätigungstaste E Innenbeleuchtung und °C/°F-Taste F An/Aus-Taste

5.1 Auspacken

WARNUNG!

Das Gerät ist schwer. Nehmen Sie eine zweite Person zu Hilfe. Bewahren Sie alle Verpackungsmaterialien für Kinder unzugänglich auf und entsorgen Sie die Verpackung auf umweltfreundliche Weise.

Gerät aus der Verpackung entnehmen. Alle Verpackungsmaterialien entfernen.

5.2 Umgebungsbedingungen

Die Zimmertemperatur muss zwischen 16°C und 38°C liegen, da sie die Temperatur im Gerät und dessen Energieverbrauch beeinflussen kann. Das Gerät nicht ungedämmt in der Nähe anderer Wärme abgebender Geräte (Herde, Heizkörper etc.) aufstellen.

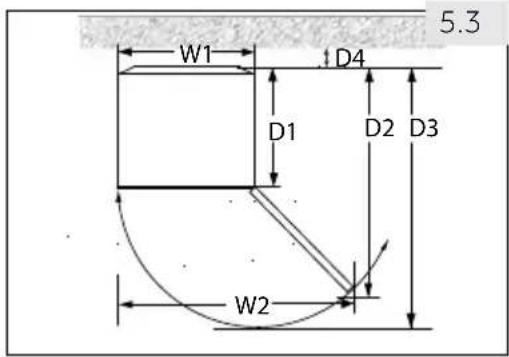

5.3 Gesamter Raumbedarf

Erforderlicher Gesamtraum zum Öffnen der Tür (Abb. 5.3):

Breite in mm	Tiefe in mm	Entfernung zur Wand in mm
W1 W2 D1 D2 D3 D4
500 830 495 890 1015 100

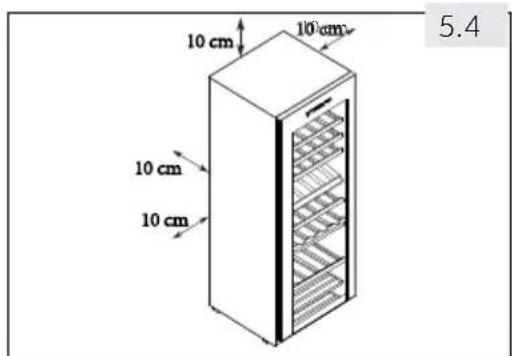

5.4 Raum zur Lüftung

Um aus Sicherheitsgründen eine ausreichende Belüftung des Gerätes zu erzielen, muss ein Abstand von 10 cm in alle Richtungen eingehalten werden (Abb. 5.4).

WARNUNG!

Die Lüftungsöffnungen am Gerät oder im Einbaugehäuse müssen freigehalten werden.

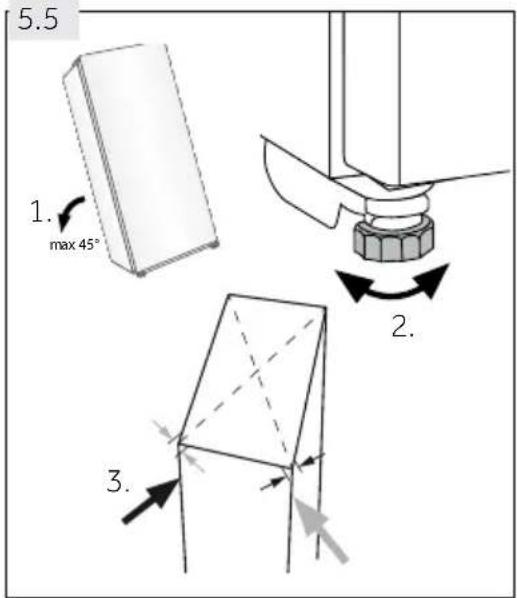

5.5 Gerät ausrichten

Gerät auf ebenen, harten Boden stellen.

1. Das Gerät leicht nach hinten kippen (Abb. 5.5-1.).
2. Die Füße auf die gewünschte Höhe einstellen (Abb. 5.5-2.).
3. Die Standfestigkeit kann durch wechselseitiges Anstoßen über die Diagonalen überprüft werden (Abb. 5.5-3.). Das leichte Schwanken soll in beiden Richtungen gleich sein. Ist dies nicht der Fall, kann sich das Gehäuse verziehen; eventuelle undichte Türdichtungen sind die Folge. Eine geringe Neigung nach hinten erleichtert das Schließen der Tür.

5.6 Die Tür anpassen

Das Gerät lässt sich besser schließen, wenn die verstellbaren Füße an der Vorderseite genutzt werden.

Die verstellbaren Füße drehen, um ihre Höhe zu verändern (Abb 5.6):

Die Füße im Uhrzeigersinn drehen, um das Gerät zu erhöhen. Die Füße gegen den Uhrzeigersinn drehen, um das Gerät zu senken.

WARNUNG!

Heben Sie das Gerät nicht an den Türgriffen an. Legen Sie das Gerät nie flach auf den Boden. Wenn das Gerät mehr als 45° gekippt wurde, warten Sie 24 Stunden, bevor Sie es an den Strom anschließen.

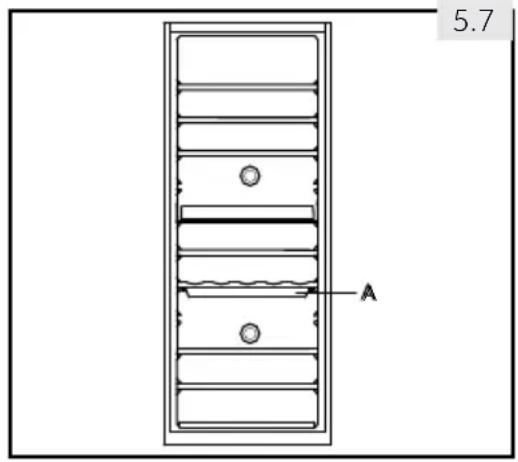

5.7 Die Wasserbox füllen

Die Wasserbox (A in Abb. 5.7) sollte immer gefüllt sein, um die Feuchtigkeit im Weinkeller aufrechtzuerhalten. Wasser einfüllen, bevor das Gerät in Betrieb genommen wird. Der Boden der Wasserbox sollte immer mit Wasser bedeckt sein, wenn das Gerät benutzt wird.

1. Die Wasserbox aus dem Gerät nehmen.
2. Wasser einfüllen. Die Box sollte zu 2/3 gefüllt sein.
3. Die Wasserbox zurück unter das zweite Fach des unteren Abteils hängen.

• Entfernen Sie die Wasserbox, bevor Sie den Weinkeller bewegen.

5.8 Wartezeit

Zur wartungsfreien Dauerschmierung befindet sich in der Kapsel des Kompressors Öl. Durch Schräglage beim Transport kann dieses Öl in das geschlossene Rohrsystem gelangen. Mit dem Einschalten des Gerätes muss 24 Stunden gewartet werden (Abb. 5.8), damit das Öl wieder zurück in die Kapsel läuft.

5.9 Elektrischer Anschluss

Vor jedem Anschluss prüfen, ob

die Stromversorgung dem Typenschild entspricht, die Anschlussdose geerdet und keine Mehrfachdose oder Verlängerung ist, Stecker und Dose sich exakt entsprechen.

Gerätestecker an eine vorschriftsmäßig installierte Haushaltssteckdose anschließen.

Um Gefahren zu vermeiden, lassen Sie ein beschädigtes Netzkabel durch den Kundendienst ersetzen (siehe Garantiekarte).

6.1 Vor dem ersten Gebrauch

Alle Verpackungsmaterialien sind zu entfernen, einschließlich des Schaumstoffsockels und des Klebebands, das das Zubehör befestigt. Diese müssen für Kinder unzugänglich aufbewahrt und auf umweltfreundliche Weise entsorgt werden. Vor dem Einlegen von Wein sollte das Gerät innen und außen sowie die Innenausstattung und Zubehörteile mit warmem Wasser und einem milden Geschirrspülmittel gereinigt werden. Nach dem Ausrichten und Reinigen des Gerätes mindestens 2 Stunden warten, bevor es an das Netz angeschlossen wird. Falls das Gerät gekippt wurde, 24 Stunden warten. Siehe hierzu Kapitel INSTALLATION. Nachdem das Gerät eingesteckt wurde, mindestens 30 Minuten warten, bevor die Einstellungen verändert werden. Die Temperatur in beiden Abteilen wird automatisch auf 12 °C geregelt. Falls gewünscht, können diese Temperaturen manuell geändert werden. Siehe TEMPERATUREINSTELLUNG.

6.2 Sensortasten

Bei den Tasten handelt es sich um Sensortasten, die bereits bei leichter Berührung mit dem Finger reagieren.

6.3 Ein- und Ausschalten des Geräts

Um das Gerät einzuschalten, die Ein/Aus-Taste (F) 3 Sekunden lang drücken. Um es wieder auszuschalten, die Taste erneut drücken.

WARNUNG!

Um die Lebensdauer des Geräts zu verlängern, schalten Sie es möglichst selten aus. Warten Sie mindestens 5 Minuten, bevor Sie das Gerät wieder an den Strom anschließen, nachdem es ausgesteckt wurde.

Wenn das Gerät zum ersten Mal eingeschaltet wird, wird die aktuell vorhandene Temperatur angezeigt.

Weis: Voreinstellungen

Nachdem das Gerät eingesteckt wurde, warten Sie mindestens 30 Minuten, bevor Sie die Einstellungen verändern. Nach dem Einschalten des Gerätes kann es mehrere Stunden dauern, bis die eingestellte Temperatur erreicht ist.

Hinweis: Speicherfunktion während Stromausfall

Wenn das Gerät wieder an den Strom angeschlossen ist, werden die Temperatureinstellungen von vor dem Stromausfall wiederhergestellt.

6.4 Standby-Modus

Das Display schaltet sich automatisch 35 Sekunden nach dem Betätigen einer Taste ab. Es leuchtet automatisch auf, wenn eine Taste gedrückt oder die Tür geöffnet wird.

6.5 Temperatur

Die Temperatur des Weinkellers ist auf 12°C voreingestellt. Bei beiden Abteilen kann die Temperatur einzeln zwischen 5°C und 20°C eingestellt werden.

6.5.1 Temperatur einstellen (Abb. 6.5-1)

1. Die Taste ca. 3 Sekunden drücken. Die Temperaturanzeige für das obere Abteil beginnt zu blinken.
2. Die Taste oder die Taste drücken, um die Temperatur zu erhöhen oder zu senken. Wenn die gewünschte Temperatur erreicht wurde, die Taste drücken.
3. Die Temperatur für das obere Abteil ist nun eingestellt und die Anzeige für das untere Abteil beginnt zu blinken.
4. Schritt 2 wiederholen, um die Temperatur für das untere Abteil einzustellen. Anstatt am Ende die Taste zu drücken, kann man auch 5 Sekunden warten, ohne das Display zu berühren.
5. Nachdem das Display aufgehört hat zu blinken, zeigt es wieder die aktuelle Temperatur im Weinkeller an. Das Gerät braucht einige Zeit, um die eingestellte Temperatur zu erreichen.

6.5.2 Zwischen Celsius und Fahrenheit wechseln

Um die angezeigte Maßeinheit zu ändern, die Taste 3 Sekunden lang drücken. Die angezeigte Temperatur wechselt zwischen Celsius und Fahrenheit.

6.5.3 Niedrigtemperatur-Ausgleich

Der Weinkeller verfügt über eine Funktion, die Niedrigtemperaturen ausgleicht. Sie stellt die Stabilität der Temperatur sicher: Wenn die Raumtemperatur niedriger ist als die eingestellte Temperatur, startet der Weinkeller automatisch diese Funktion und erwartet das Gerät. Wenn die Temperatur in dem Gerät die eingestellte Temperatur erreicht hat, wird die Funktion automatisch wieder ausgeschaltet.

Hinweis: Einflussfaktoren Innentemperatur

Die Innentemperaturen werden durch folgende Faktoren beeinflusst:

Raumtemperatur

Menge der eingelagerten Flaschen

Häufigkeit des Türöffnens

Aufstellung des Gerätes

6.5.4 Empfohlene Temperaturen für Wein

Die folgenden Temperaturen werden für den Genuss von Wein empfohlen.

Rotwein +14 °C to +20 °C		Sekt, Prosecco	+7 °C to +9 °C
Rosé	+10 °C to +12 °C Champagne	+5 °C to +7 °C
Weißwein	+8 °C to +12 °C

Bei längerfristiger Lagerung sollte der Wein zwischen +10 °C und +12 °C aufbewahrt werden.

Hinweise zum Energiesparen

Darauf achten, dass das Gerät ausreichend belüftet ist (siehe INSTALLATION). Das Gerät nicht im direkten Sonnenlicht oder in der Nähe einer Wärmequelle (z.B. Heizkörper, Herd und andere Wärme abgebende Geräte) aufstellen. Unnötig tiefe Temperatureinstellungen sollen vermieden werden. Je niedriger die Temperatur eingestellt ist, desto höher ist der Energieverbrauch.

Die Tür so selten und so kurz wie möglich öffnen.

Nicht mehr Flaschen als angegeben einlagern, damit die kalte Luft zirkulieren kann. Türdichtungen sauber halten, damit die Türen immer richtig schließen.

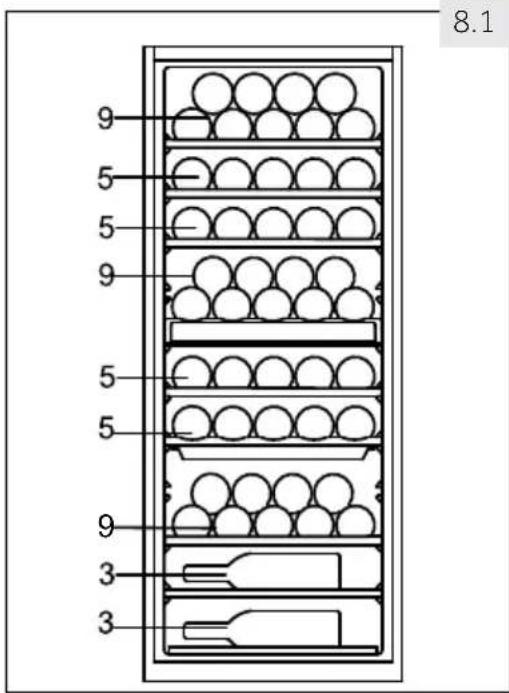

8.1 Fächer

1. Die Fächer sind so gestaltet, dass sie einfaches Lagern und Entnahme des Weins ermöglichen. Sie können mit einem weichen Tuch gereinigt werden.
2. Reguläre Flaschen mit einem Durchmesser von 78 mm können gelagert werden (Abb. 8.1).
3. Magnumflaschen können im untersten Fach gelagert werden.
4. Die Menge kann von der abgebildeten Anzahl abweichen, wenn die Flaschen anders einsortiert werden.

8.2 Beleuchtung

Die LED-Beleuchtung geht an, wenn die Tür geöffnet wird. Um das Licht anzuschalten, während die Tür geschlossen ist, die Taste berühren. Um das Licht auszuschalten, die Taste nochmal berühren.

Um die Energieeffizienz zu erhöhen, sollte die Beleuchtung ausgeschaltet sein, wenn der Weinkeller nicht betrachtet wird.

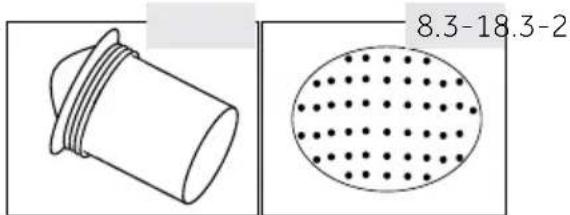

8.3 Deodorisierer

Die Deodorisiererlöcher (Abb. 8.3-1) auf der Rückseite des Geräts entfernen abgestandene, ungewollte Gerüche durch einen Karbonfilter (Abb. 8.3-2).

8.4 Das Schloss

Um den Weinkeller zu verschließen, die Tür schließen und den Schlüssel ins Schloss stecken:

Die Tür wird verschlossen, wenn der Schlüssel gegen den Uhrzeigersinn gedreht wird. Die Tür wird aufgeschlossen, wenn der Schlüssel im Uhrzeigersinn gedreht wird.

WARNUNG!

Die Schlüssel müssen außerhalb der Reichweite von Kindern und nicht in der Höhe des Geräts aufbewahrt werden, um zu vermeiden, dass Kinder in das Gerät eingeschlossen werden.

8.5 Wasserbox

Die Wasserbox sollte immer gefüllt sein, um die Feuchtigkeit im Weinkeller aufrecht zu erhalten. Der Boden der Wasserbox sollte immer mit Wasser bedeckt sein, wenn das Gerät benutzt wird.

Siehe INSTALLATION.

9- Reinigung und Pflege

WARNUNG!

Schalten Sie vor jeder Wartung das Gerät aus und ziehen Sie den Netzstecker.

9.1 Reinigung

Das Gerät am besten dann reinigen, wenn nur wenig oder kein Wein eingelagert ist. Das Gerät muss nur gereinigt werden, wenn es schmutzig ist.

WARNUNG!

Führen Sie die Reinigung nicht mit hartborstigen Bürsten, Drahtbürsten, Scheuerpulver, Benzin, Amylacetat, Aceton und ähnlichen organischen Lösungen, Säuren oder alkalischen Lösungen durch, sondern verwenden Sie spezielle Kühlschrankreiniger. Besprühen oder spülen Sie das Gerät nicht mit Wasser ab. Reinigen Sie das Gerät nicht mit Dampf- oder Wasserstrahl. Reinigen Sie die kalten Glastüren nicht mit freiem Wasser. Plötzliche Temperaturänderungen können zu Glasbruch führen.

Das Gerät einschließlich Innenausstattung mit einem weichen Reinigungstuch oder Schwamm, lauwarmem Wasser und einem milden Handgeschirrspülmittel reinigen. (Abb. 9.1). Eine Reinigungslösung aus 3 bis 4 Esslöffeln Backpulver und warmem Wasser kann benutzt werden.

Wassertropfen an den Innenflächen mit einem trockenen, weichen Reinigungstuch entfernen.

Geräteteile nicht in der Geschirrspülmaschine reinigen. Vor dem Wiedereinschalten mindestens 5 Minuten warten, da frühes Einschalten den Kompressor beschädigen kann. Die Türdichtungen sollten alle 3 Monate gereinigt werden, damit sie dicht schließen.

9.2 Reinigung der Fächer

Alle Fächer außer dem Mittelfach können zur Reinigung entnommen werden.

1. Alle Flaschen entnehmen.
2. Jedes Fach leicht anheben und entnehmen.
3. Fächer mit einem weichen Tuch reinigen.
4. Fächer trocknen lassen, bevor sie wieder in den Weinkeller gelegt werden.

WARNUNG!

Warten Sie mindestens 5 Minuten, bevor Sie das Gerät wieder an den Strom anschließen, nachdem es ausgesteckt wurde.

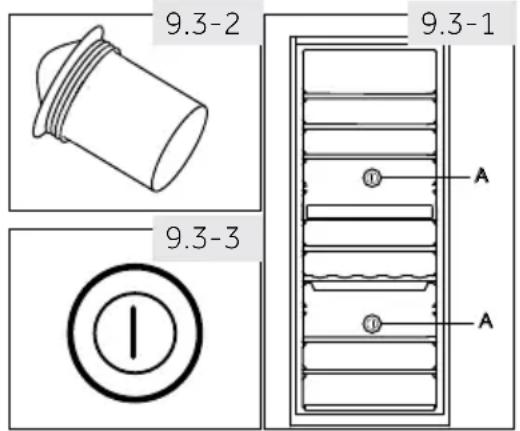

9.3 Den Deodorisierer austauschen

Der Karbonfilter sollte alle 3 bis 5 Jahre ausgetauscht werden.

1. Den Griff des Karbonfilters (A) fassen (Abb. 9.3-1).
2. Nach links drehen und herausziehen.
3. Den neuen Filter einführen (Abb. 9.3-2). Den Griff dabei senkrecht halten (Abb. 9.3-3).
4. Nach rechts drehen, bis der Filter einrastet.

9.4 Abtauen

Das Kühl- und Gefrierabteil tauen automatisch ab, so dass kein manueller Eingriff erforderlich ist.

9.5 Austauschen der LED-Lampen

Die LED-Beleuchtung ermöglicht einen geringen Energieverbrauch und eine lange Lebensdauer. Bei Störungen wenden Sie sich bitte an den Kundendienst (siehe KUNDENDIENST).

ACHTUNG!

Tauschen Sie die LED-Lampe nicht selbst aus, sondern wenden Sie sich an den Kundendienst.

Technische Daten der LED-Lampe:

Spannung 12 V; max. 0,72 W

9.6 Bei längerer Nichtbenutzung

▶ Netzstecker ziehen. ▶ Gerät und Dichtungen wie oben beschrieben reinigen.

Gerätetüren offen stehen lassen, damit im Gerät keine üblen Gerüche entstehen.

9.7 Bewegen des Gerätes

1. Netzstecker ziehen und alle Flaschen aus dem Gerät entnehmen.
2. Die Ablagen und sonstigen beweglichen Teile im Weinkeller mit Klebeband sichern.
3. Das Gerät nicht um mehr als 45° kippen, um Beschädigungen des Kühlsystems zu vermeiden.

Das Gerät nicht an den Griffen anheben. Das Gerät niemals horizontal auf den Boden legen.

Nachdem das Gerät bewegt wurde, warten Sie 24 Stunden, bevor Sie es an den Strom anschließen.

10. Fehlerbehebung

Die im Folgenden aufgezählten Probleme können meist selbst behoben werden. Wenden Sie sich erst dann an den Kundendienst (siehe Garantiekarte), wenn Sie alles geprüft haben und den Fehler nicht beseitigen können.

Schalten Sie vor jeder Wartung das Gerät aus und ziehen Sie den Netzstecker. Elektrogeräte dürfen nur durch Elektrofachkräfte repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können. - Wenn das Netzkabel beschädigt ist, muss es durch den Kundendienst (siehe Garantiekarte) ersetzt werden, um eine Gefahr auszuschließen.

10.1 Fehlerbehebung mit Display-Codes

Hinweis: Fehlerbehebung

Zum Löschen der Fehlermeldung Ein/Aus-Taste drücken. Sollten die Fehlermeldungen auch nach der ergriffenen Maßnahme erneut erscheinen, schalten Sie das Gerät aus, ziehen den Netzstecker und benachrichtigen Sie den Kundendienst. Falls Sie gebeten werden, den Kundendienst zu kontaktieren, notieren Sie bitte die Fehlermeldung und handeln gemäß Kapitel KUNDENDIENST.

Fehler code	Ursache Lösung
E1	Kurzschluss oder unterbrochene Schaltung des Niedrigtemperatur sensors.	Bitte rufen Sie den Kundendienst damit er den Sensor austauscht.
F4	Kurzschluss oder unterbrochene Schaltung des Sensors im oberen Abteil.
F5	Kurzschluss oder unterbrochene Schaltung des Sensors im unteren Abteil.
H1	Warning weil die Temperatur des oberen Abteils seit 3 Stunden höher als 25 °C ist.	Die Umgebungstemperatur ist zu hoch. Diese Gerät ist für den Betrieb zwischen 16 °C und 38 °C bestimmt.
H2	Warning weil die Temperatur des unteren Abteils seit 3 Stunden höher als 25 °C ist.
L1	Der Kompressor hat aufgehört zu arbeiten weil die Temperatur des oberen Abteils niedriger als 0 °C ist. Die Fehlermeldung bedeutet, dass die Temperatur seit 2 Stunden niedriger als 0 °C ist.	Die Umgebungstemperatur ist zu niedrig. Diese Gerät ist für den Betrieb zwischen 16 °C und 38 °C bestimmt.
L2	Der Kompressor hat aufgehört zu arbeiten weil die Temperatur des unteren Abteils niedriger als 0 °C ist. Die Fehlermeldung bedeutet, dass die Temperatur seit 2 Stunden niedriger als 0 °C ist.

10.2 Fehlerbehebung ohne Display-Codes

Problem Mögliche Ursachen Mögliche Lösungen

Der Kompressor lauft nicht.	· Der Netzstecker ist nicht mit der Steckdose verbunden.	· Verbindung herstellen.
Das Gerät springthäufig an oder lauft zu lange.	· Die Innen- oder Außentemperatur ist zu hoch.· Das Gerät war über einen längeren Zeitraum ausgeschaltet.· Eine Gerätetur ist nicht richtig geschlossen.· Die Tür wurde zu Häufig oder zu lunge geöffnet.· Die Temperatur ist zu niedrig eingestellt.· Die Türdichtung ist verschmutzt, abgenutzt, rissig oder verrutscht.· Die erforderliche Luftzirkulation ist nicht gewährleistet.	· In diesen Fall ist es normal, dass das Gerät länger lauft.· In der Regel dauert mehrere Stunden, bis das Gerät seine Betriebstemperatur erreicht hat.· Tür schließen. Darauf achten, dass das Gerät auf einem ebenen Untergrund stehen und keine Flaschen oder Behälter an die Tür stößen.· Tür so kein wie möglich öffnen.· Die Temperatur auf einen höheren Wert einstellen, bis eine zufriedenstellende Temperatur erreicht ist.· Dichtung reinigen und ggf. vom Kundendienst ersetzen halten.· Eine ausreichende Belüftung si-cherstellen.
Der Innena rum des Kühlabteils ist verschmutzt und/oder riecht unangenehm.	· Der Innena rum des Gerätes muss gereinigt werden.	· Den Innena rum des Gerätes rei-nigen.
Im Gerät wird es nicht kalt genug	· Der Temperaturregler ist auf „schwach“ eingestellt.· Vor kurzem wurden Flaschen in das Gerät gefällt.· Die Tür ist nicht richtig geschlos-sen.· Die Tür wurde zu Häufig oder zu lange geöffnet.· Die Türdichtung ist verschmutzt, abgenutzt, rissig oder verrutscht.	· Temperatur neu einstellen.· Neu hinzugeführte Flaschen brauchen einige Zeit um ab-zukühlen.· Tür schreiben.· Tür so seiten wie möglich öffnen.· Die Dichtungen reinigen oder durch den Kundendienst er-setzen halten.
Im Gerät ist es zu kalt	· Die Temperatur ist auf einen zu niedrigen Wert eingestellt.	· Temperatur neu einstellen

10- Fehlerbehebung

Problem Mögliche Ursachen Mögliche Lösungen

Im Kühlabteil hat sich Feuchtingigkeit gebildet	Das Gerät befindet sich in einer zu warmen und zu feuchten Umgebung. Die Tür ist nicht richtig geschlossen. Die Tür wurde zu halten oder zu lange geöffnet.	Temperatur mittels Temperatur-regler leicht erhöhen. Tür schlieben. Tür so seiten wie möglich öffnen.
Feuchtigkeit smelt sich auf den Außenflächen des Gerätes.	Die Luftfeuchtingkeit ist zu hoch. Die Tür ist nicht richtig geschlossen. Die kalte Luft in dem Gerät und die warme Außenluft konden-sieren.	Das ist bei feuchtem Klima nor-mal und ändert sich mit abnehmender Luftfeuchtingkeit. Darauf achten, dass die Tür rich-tig geschlossen ist und dass die Dichtungen richtig schlieben.
Das Gerät gibt ungewöhnliche Geräusahe von sich.	Das Gerät stehen nicht auf ebenem Untergrund. Das Gerät stöhnt an einen Gegen-stand.	Das Gerät durch seine verstellba-ren Fülse so ausrichten, dass es gerade stehen. Um das Gerät stehende Gegen-stände entfernen.
Ein leises Geräusch wie von fließen dem Wasser ist zu horen.	Das ist normal. -
Die Innenebeleuchting und/oder das Kühlsystem funk-tionieren nicht	Der Netzstecker ist nicht mit der Steckdose verbunden. Die Stromversorgung ist nicht intakt. Die LED-Lampe ist defekt. • LED Lampe durch Kundendienst austauschen setzen.	Verbindung herstellen. Stromversorgung überprü-fen. Bei jeglichem Defekt ist ein Elektrofachmann zu verständi-gen!
Die Seiten des Gehäuses sowie die Türeiste werden warm.	Das ist normal. -
Die Tür schließt nicht richtig.	Das Gerät stehen nicht auf ebenem Untergrund. Etwas blockiert die Tür. • Blockade, zum Beispiel Flaschen oder Fächer, entfernen.	Das Gerät durch seine verstellba-ren Fülse so ausrichten, dass es gerade stehen.

11.1 Produktdatenblatt gemäß Verordnung EU 1060/2010

Marke Haier
Modelkennung	WS53GDA
Kategorie	Weinkeller
Haushaltskühlgerrätekategorie	2
Energieeffizienzklasse A
Energieverbrauch (kWh/Jahr)1)	135
Nutzinhalt Kühlen (L)	-
- des Weinlagerfachs 172
Nutzinhalt Gefrieren (L)	-
Stern-Einstufung -
Niedrigste Lagertemperatur des Weinlager-fachs	5°C
Frostfrei System	-
Klimaklasse
Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen 16 °C und 38 °C bestimmt.	ST
Luftschallemissionen (dB(A) re 1pW) 40
Gerätotyp	Standgerät
Dieses Gerät ist ausschließlich für die La-gerung von Wein gedacht	Ja

1) Auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab.

11.2 Zusätzliche technische Daten

Nutzinhalt (L) 172
Spannung / Freqenz 220-240 V~/50 Hz
Input power (W)	70
Nennstrom (A)	0.5
Hauptsicherung (A)	0.4
Kühlmittel R600a
Abmessungen (B/H/T in mm)	560/500/1270

11.3 Normen und Richtlinien

Dieses Produkt erfüllt die Anforderungen aller anwendbaren EG-Richtlinien, die eine CE-Kennzeichnung vorsehen.

12- Kundendienst

Wir empfehlen Ihnen unseren Haier Kundendienst und die Verwendung von Original Ersatzteilen.

Sollte eine Störung an Ihrem Gerät auftreten, überprüfen Sie bitte zuerst die Hinweise im Kapitel FEHLERBEHEBUNG.

Wenn Sie dort keine Lösung finden, kontaktieren Sie bitte

■ Ihren Händler vor Ort oder ▷ unseren Kundenservice im Internet unter www.haier.com.

Hier finden Sie Service-Telefonnummern sowie die Garantiebedingungen und können eine Reparaturanfrage stellen.

Wenn Sie unseren Kundendienst kontaktieren, halten Sie bitte folgende Gerätedaten bereit (diese Informationen finden Sie auf dem Typenschild):

Model Serial No.

Im Garantiefall ziehen Sie bitte auch die Informationen auf der Garantiekarte zu Rate.

Für allgemeine Geschäftsanfragen nutzen Sie bitte die folgenden Adressen in Europa:

Europäische Haier Adressen
Land* Postanschrift	Land* Postanschrift
Italien	Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese ITALY	Frankreich	Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCE
Spanien Portugal	Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPAIN	Belgien-FR Belgien-NL Niederlande Luxemburg	Haier Benelux SA Anderlecht Route de Lennik 451 BELGIUM
Deutschland Österreich	Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg GERMANY	Pollen Tschechien Ungarn Griechenland Rumänien Russland	Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLAND
Großbritannien	Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR UK

• Die Telefonnummern von weiteren Ländern finden Sie im Internet unter www.haier.com

Haier

Gebrauchsanweisung

Weinkühlschrank

WS53GDA

Vielen Dank, dass Sie sich für ein Produkt von Haier entschieden haben.

Lesen Sie bitte die folgenden Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Die Anweisungen enthalten wichtige Informationen, um das Gerät optimal zu nutzen und eine sichere und ordnungsgemäße Installation, Verwendung und Wartung zu gewährleisten.

5.9 Elektrischer Anschluss

11- Technische Daten

NL

11.1 Produktdatenblatt gemäß EU-Verordnung Nr. 1060/2010
