MANUALE UTENTE Aqua Clean DD301 DIRT DEVIL

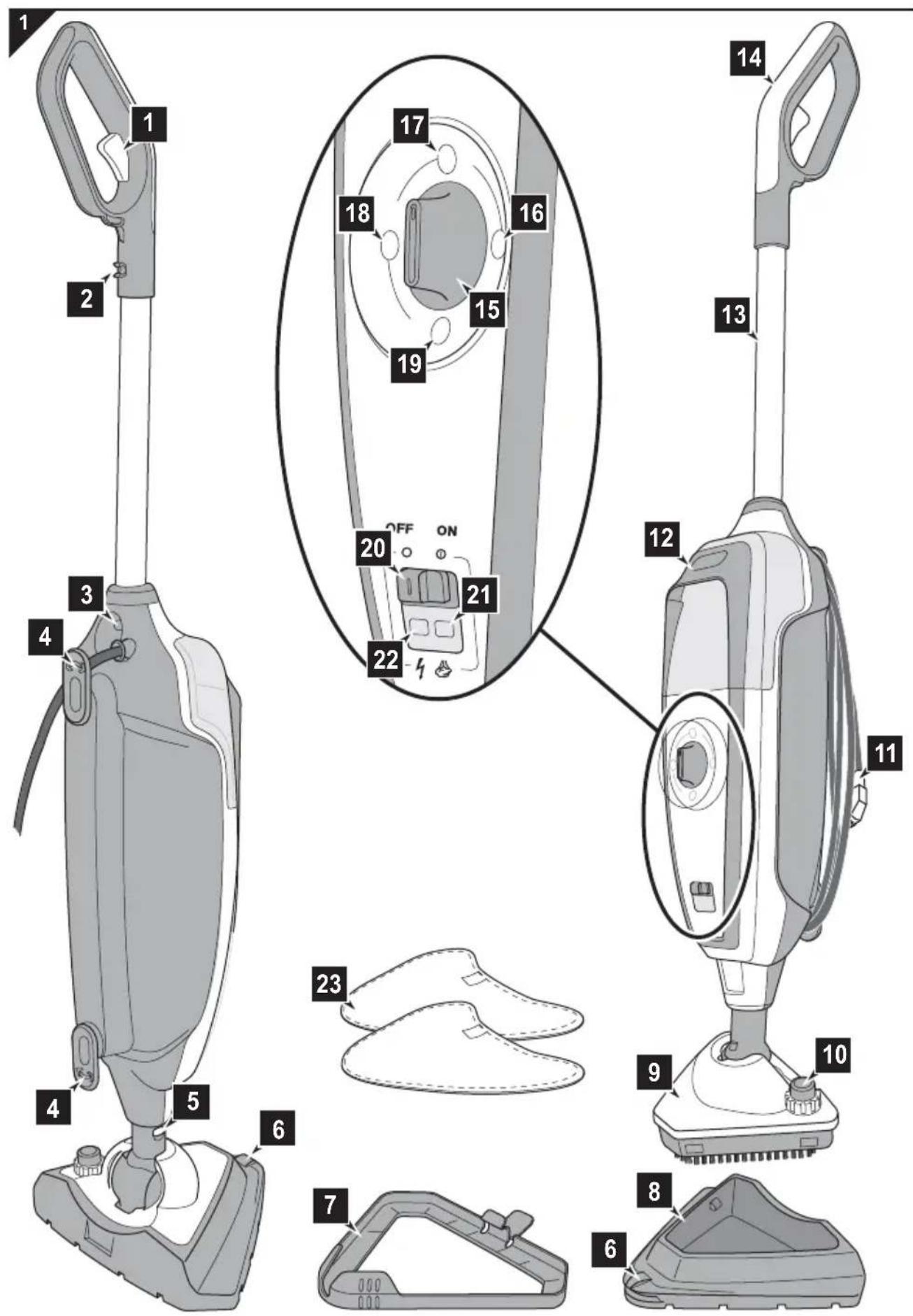

Vista d'insieme Grazie Vi ringraziamo per aver acquistato il pulitore universale a vapore AquaClean e per la fiducia accordataci. Corredo di fornitura (Fig. 1) Dati tecnici Con riserva di modifiche tecniche e costruttive finalizzate al costante perfezionamento del prodotto. © Royal Appliance International GmbH 1 Tasto vapore2 Clip di fissaggio del cavo elettrico3 Tasto di sblocco del manico4 Avvolgicavo5 Tasto di sblocco della base6 Bocchetta del getto per boost vapore7 Soletta scorrevole per tappeti e moquette8 Base vapore9 Base vapore/spazzola10 Tasto boost vapore11 Cavo elettrico con spina12 Serbatoio doppio comprendente:- Serbatoio dell'acqua- Serbatoio del detergente13 Manico14 Impugnatura15 Regolatore vapore 16 Posizione Min: emissione del vapore per pavimenti in legno sigillati17 Emissione del vapore per piastrelle18 Emissione del vapore per pavimenti vinilici 19 Posizione Max: emissione del vapore per tappeti e moquette20 Interruttore ON/OFF per emissione del vapore21 Spia di disponibilità vapore22 Spia di controllo corrente23 Panno di pulizia in microfibra (2 pezzi, 90 % poliestere, 10 % poliammide)non raffigurato/coperto:- Cartuccia filtro dell'acqua (sotto il serbatoio doppio (12))- Istruzioni per l'usoTipo di apparecchio : Scopa a vaporeNome modello : Pulitore a vapore universale Aquaclean Codice modello : DD301-0Tensione : 220–240 V~, 50 HzPotenza : 1400–1600 WDurata max. dell'esercizio per ogni pieno del serbatoio: circa 30 minuti (a seconda della quantità di vapore usato)Disponibilità vapore : dopo ca. 20 secondiSerbatoio dell'acqua : circa 0,5 lSerbatoio del detergente : circa 0,3 lLunghezza del cavo elettrico: circa 9 mPeso (senza accessori e con i serbatoi vuoti): circa 3,5 kg IPX4 06_DD301_it.book Seite 124 Donnerstag, 16. April 2015 5:39 17125 Indice

5.3 Regolazione della pulizia a vapore e dell'emissione del vapore.................................. 139

6.1 Posizionamento dell'apparecchio nella posizione a vuoto........................................... 142

7.1 Controllo/sostituzione della cartuccia filtro dell'acqua ................................................. 144

• 7.2 Pulizia dell'alloggiamento p. 145
• 8 Risoluzione dei problemi p. 146
• 8.1 Prima di inviare l'apparecchio p. 146
• 8.2 Elenco degli accessori e ricambi p. 147
• 8.3 se l'apparecchio è difettoso p. 147
• 8.4 Smaltimento p. 147
• 8.5 Garanzia Indice 06_DD301_it.book Seite 125 Donnerstag, 16. April 2015 5:39 17126 1 Avvertenze di sicurezza 1 Avvertenze di sicurezza p. 147

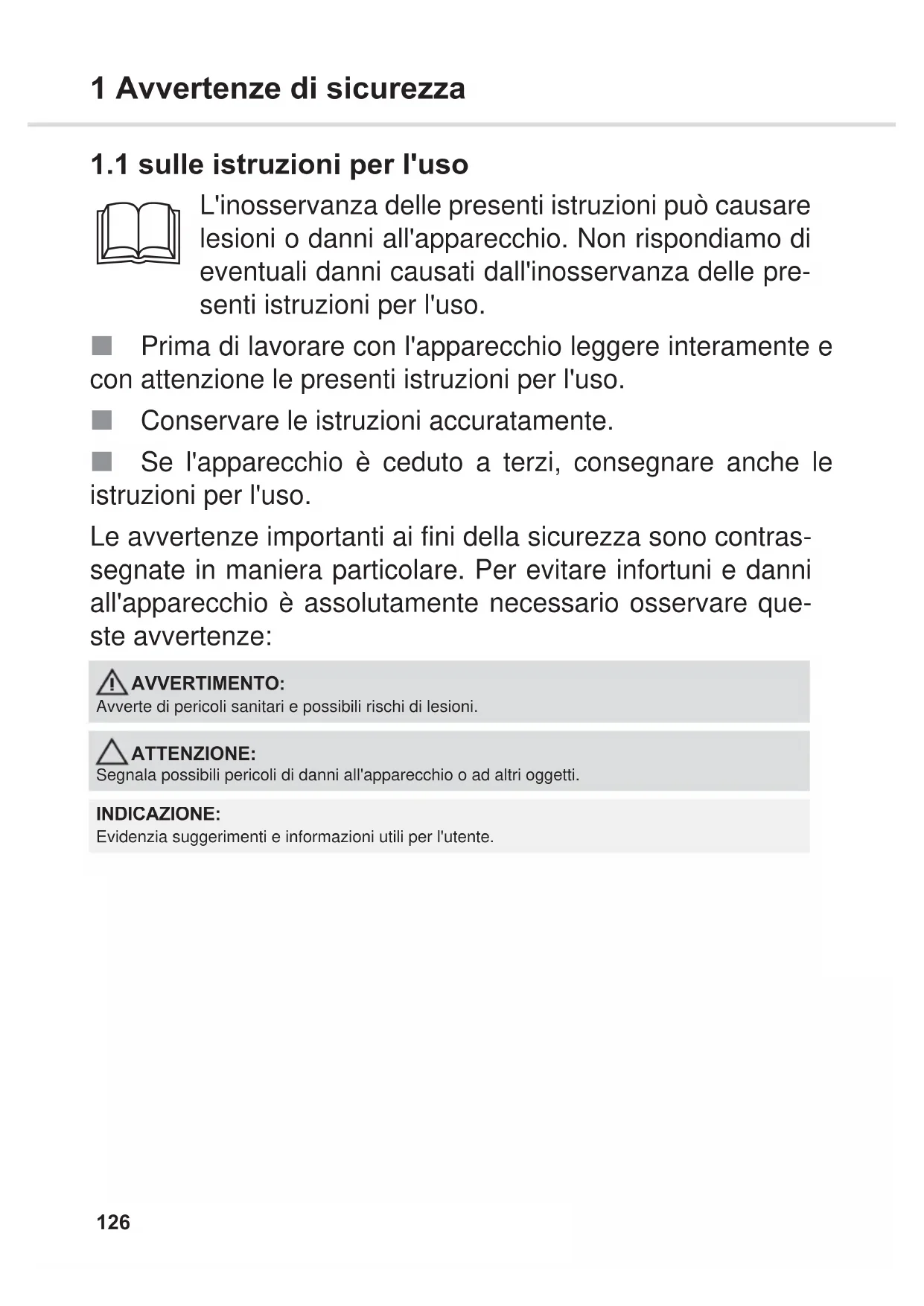

1.1 sulle istruzioni per l'uso

L'inosservanza delle presenti istruzioni può causare lesioni o danni all'apparecchio. Non rispondiamo di eventuali danni causati dall'inosservanza delle pre- senti istruzioni per l'uso. Prima di lavorare con l'apparecchio leggere interamente e con attenzione le presenti istruzioni per l'uso. Conservare le istruzioni accuratamente. Se l'apparecchio è ceduto a terzi, consegnare anche le istruzioni per l'uso. Le avvertenze importanti ai fini della sicurezza sono contras- segnate in maniera particolare. Per evitare infortuni e danni all'apparecchio è assolutamente necessario osservare que- ste avvertenze: AVVERTIMENTO: Avverte di pericoli sanitari e possibili rischi di lesioni. ATTENZIONE: Segnala possibili pericoli di danni all'apparecchio o ad altri oggetti. INDICAZIONE: Evidenzia suggerimenti e informazioni utili per l'utente.

1.2 su determinati gruppi di persone

Questo apparecchio può essere utilizzato da perso- ne con limitate capacità fisiche, sensoriali o intellet- tive o che non dispongano di sufficiente esperienza e conoscenze se sono adeguatamente sorvegliate o se ven- gono istruite dettagliatamente e in modo sicuro sull'utilizzo dell'apparecchio e se capiscono i rischi correlati. I bambini non devono giocare con l'apparecchio. Pulizia e manutenzione non devono essere eseguite da bambini non sorvegliati. Mantenere l'apparecchio lontano dalla portata di bambini quando è acceso o in fase di raffreddamento. I materiali da imballo non devono essere usati per giocare. Esiste il pericolo di soffocamento. Se in aggiunta al vapore acqueo viene usato del detergen- te, conservarlo in modo che sia fuori dalla portata dei bambini. In caso di ingestione esiste il pericolo di intossicazione! Le persone con disturbi della sensibilità, in particolare con ridotta sensibilità alle differenze di temperatura, devono esse- re particolarmente caute nell'usare questo apparecchio. 06_DD301_it.book Seite 127 Donnerstag, 16. April 2015 5:39 17128 1 Avvertenze di sicurezza

1.3 sul vapore caldo e i componenti dell'apparec-

chio caldi AVVERTIMENTO - Pericolo di ustioni Non dirigere mai la base vapore verso persone, ani- mali o piante. Dirigere la base vapore sempre verso il basso sulla superficie da pulire. Accertarsi sempre che le parti del corpo non possano finire sotto alla base vapore. Non usare mai l'apparecchio a piedi scalzi. Pericolo di ustioni. Non collocare mai sul lato l'apparecchio in funzione. Non utilizzare mai l'apparecchio in posizione orizzontale o addirit- tura sopratesta. Non lasciare incustodito l'apparecchio men- tre è collegato a una presa elettrica. Non lasciar mai incusto- dito l'apparecchio in funzione. Pericolo di ustioni. Non dirigere il vapore su apparecchi elettrici o installazioni che contengono componenti elettrici, prese di corrente, cavi ecc. o sull'interno di forni. Usare una prudenza ancora mag- giore in presenza di prese incassate nel pavimento o quant'al- tro. Pericolo di scosse elettriche. Non usare l'apparecchio per pulire serbatoi a pressione o recipienti con contenuto sconosciuto. Pericolo di scoppi o esplosioni. Accertarsi di non protrarre troppo a lungo la pulizia di uno stesso punto. Altrimenti la superficie può subire dei danni. Provvedere a una buona ventilazione durante e dopo il la- voro. 06_DD301_it.book Seite 128 Donnerstag, 16. April 2015 5:39 17129 1 Avvertenze di sicurezza

CAUTELA - superfice caldissima Lasciar raffreddare le parti e gli accessori dell'appa- recchio caldi, in particolare il panno di pulizia usato, prima di toccarli. Trasportare l'apparecchio esclusi- vamente per l'impugnatura.

1.4 sull'alimentazione elettrica

L'apparecchio è azionato a energia elettrica; quindi in linea di principio esiste il rischio di una scossa elettrica. Pertanto è necessario osservare quanto segue: Fare attenzione che durante il funzionamento la base va- pore poggi sempre sulla superficie da pulire. Non posizionare mai l'apparecchio di lato né farlo funzionare sollevato in aria! In caso contrario liquido potrebbe penetrare nel motore e pro- vocare un cortocircuito! Durante l'esercizio tenere la base vapore lontana dal cavo elettrico. In linea di massima, i cavi elettrici non devono entra- re in contatto con il calore e l'umidità. Altrimenti sussiste il pe- ricolo che il cavo elettrico sia danneggiato, con conseguenti rischi di scosse elettriche. Per staccare la spina dalla presa elettrica, afferrare sempre direttamente la spina. Non tirare mai il cavo elettrico. Non tra- sportare mai l'apparecchio per il cavo elettrico. Potrebbe venir danneggiato. Srotolare sempre completamente il cavo elettrico prima dell'uso. Assicurarsi che il cavo elettrico non sia piegato o in- castrato, non venga calpestato e non entri in contatto con fon- ti di calore. 06_DD301_it.book Seite 129 Donnerstag, 16. April 2015 5:39 17130 1 Avvertenze di sicurezza Non immergere mai l'apparecchio in acqua o altri liquidi e tenerlo lontano da pioggia e umidità. Non toccare mai la spina a mani bagnate. Mettere in funzione l'apparecchio soltanto se la tensione in- dicata sulla targhetta d'identificazione corrisponde a quella della presa elettrica. Tensioni errate possono infatti distrug- gere l'apparecchio. Collegare l'apparecchio esclusivamente a prese elettriche con contatto di protezione. Se possibile, non usare cavi di prolunga. Qualora ciò sia inevitabile, utilizzare soltanto cavi di prolunga semplici (senza prese multiple) con marchio GS, protette dagli spruzzi d'ac- qua e dimensionate per l'elevata potenza assorbita dall'appa- recchio. Prima dell'uso controllare che il cavo elettrico non presenti danni. L'apparecchio non può essere utilizzato dopo essere cadu- to se sono visibili danneggiamenti o se si è verificato un difet- to di tenuta. Subito dopo l'uso staccare la spina dalla presa elettrica. Staccare la spina dalla presa elettrica prima di sottoporre l'ap- parecchio a lavori di pulizia o di manutenzione. 06_DD301_it.book Seite 130 Donnerstag, 16. April 2015 5:39 17131 1 Avvertenze di sicurezza

1.5 se viene usato del detergente

Il detergente è nocivo per la salute. Tenerlo lontano da occhi e mucose. Riempire il serbatoio del deter- gente con estrema cautela. Conservare il detergente fuori dalla portata dei bambini. In caso di ingestione esiste il pericolo di intossicazione! Non pulire le superfici che entrano a contatto con alimenti né con la scopa a vapore né con il detergente. Osservare le istruzioni per l'impiego riportate sulla confe- zione del detergente. Utilizzare soltanto detergenti che non siano né in- fiammabili né esplosivi. Diversamente sussiste il pe- ricolo di incendi ed esplosioni! Il detergente usato deve essere esplicitamente adatto all'impiego in un pulitore a vapore. Non utilizzare mai deter- genti contenenti alcool o solventi (diluente, benzina, aceto- ne), detergenti fortemente acidi o fortemente basici, oppure qualunque altro detergente aggressivo come cere, lucidanti o abrasivi. Per eventuali domande rivolgersi a un rivenditore specializ- zato o al produttore del detergente. Se non si è sicuri, rinun- ciare all'uso del detergente e pulire soltanto con vapore ac- queo. 06_DD301_it.book Seite 131 Donnerstag, 16. April 2015 5:39 17132 1 Avvertenze di sicurezza

1.6 sull'impiego conforme alla destinazione d'uso

L'apparecchio può essere usato soltanto in ambito domestico. Non è adatto per l'impiego industriale. Utilizzare la scopa a vapore esclusivamente in ambito do- mestico per pulire pavimenti duri lisci e normalmente sporchi (ad es. piastrelle, pavimenti in pietra, linoleum e altre superfici lisce e sigillate) in grado di resistere all'alta temperatura, alla pressione e all'umidità del vapore caldo. Se viene utilizzata la base vapore/spazzola con la rispetti- va corona, ad es. per eliminare lo sporco ostinato, pavimenti e superfici devono essere anche resistenti a graffi! Con la soletta scorrevole per tappeti e moquette applicata la scopa a vapore può essere usata anche per rinfrescare tappeti e moquette a pelo corto, passatoie ecc. Ogni altro utilizzo è considerato non conforme alla desti- nazione d'uso e, pertanto, vietato. È particolarmente vietato: Pulire: - persone, animali o piante nonché capi di vestiario indos- sati; - superfici contaminate da sostanze nocive; il vapore cal- do può infatti sciogliere e liberare tali sostanze e mate- riali; - tessuti, cuoio, mobili, pareti, vetri di finestre, pavimenti in legno o parquet non sigillati, verniciati, oliati o incerati nonché superfici in plastica morbida o lucente. Potreb- bero venir danneggiati. 06_DD301_it.book Seite 132 Donnerstag, 16. April 2015 5:39 17133 1 Avvertenze di sicurezza

Inoltre è vietato quanto segue: L'utilizzo: - vicino a sostanze esplosive e infiammabili, nonché su serbatoi a pressione o recipienti con contenuto scono- sciuto; - quale umidificatore o addirittura riscaldamento per am- bienti; - in condizione non completamente montata o con acces- sori diversi da quelli indicati nelle presenti istruzioni; - su superfici a contatto con alimenti; - senza i serbatoi montati o con serbatoio dell'acqua vuo- to; - in posizione orizzontale o addirittura in posizione sopra- testa; - senza panno pulito; - all'aperto. Il riempimento del serbatoio dell'acqua con liquidi diversi dall'acqua fredda. Additivi nel serbatoio dell'acqua, come ad es. il detergente, rendono insicuro l'uso dell'apparecchio. Il riempimento del serbatoio del detergente con liquidi di- versi dal detergente delicato. Sostanze diverse rendono insi- curo l'uso dell'apparecchio. 06_DD301_it.book Seite 133 Donnerstag, 16. April 2015 5:39 17134 2 Montaggio 2Montaggio

1. Disimballare l’apparecchio e tutti gli accessori. 2. Controllare che il contenuto sia integro e completo. In-

formazioni sul corredo di fornitura ZPagina 124, "Vista d'insieme".

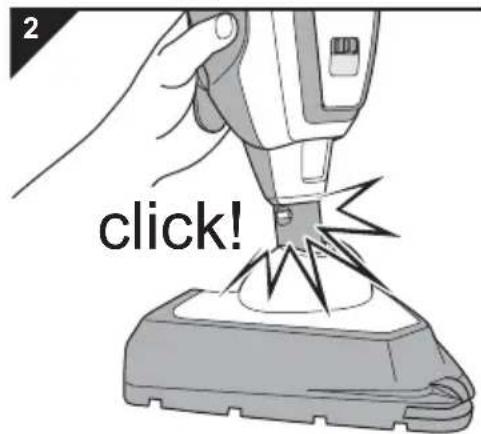

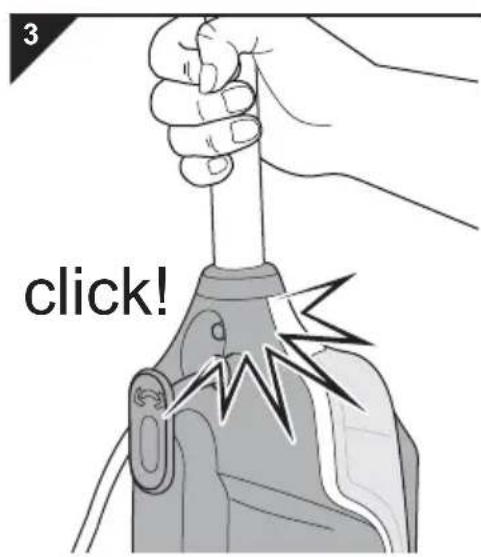

1. Lasciar scivolare il bocchettone nella base (Fig. 2) finoa che il tasto di sblocco non scatterà in posizione inmodo percettibile e visibile.2. Inserire il manico energicamente nel relativo foro di ri-cezione (Fig. 3) fino a che il tasto di sblocco non scatte-rà in posizione in modo percettibile e visibile. ATTENZIONE: In linea di principio l'apparecchio deve essere speditonell'imballo originale in modo che non subisca danni.Pertanto è necessario conservare l'imballaggio. Il mate-riale da imballo non più necessario deve essere smaltitoin conformità alle normative vigenti localmente. INDICAZIONE: Se si rilevano danni da trasporto, rivolgersi immediata-mente al rivenditore di fiducia. INDICAZIONE: Se si intende staccare nuovamente il manico, premerecon forza sul tasto di sblocco e al contempo estrarre ilmanico dall'apparecchio tirandolo verso l'alto. click!

3 Riempimento del serbatoio dell'acqua

1. Portare l'apparecchio nella posizione a vuoto raddriz-

zando il manico finché è all'incirca ad angolo retto ri- spetto alla base. In questo modo scatta percettibilmente in posizione e l'apparecchio rimane in piedi da solo.

2. Afferrare saldamente l'apparecchio dal manico.

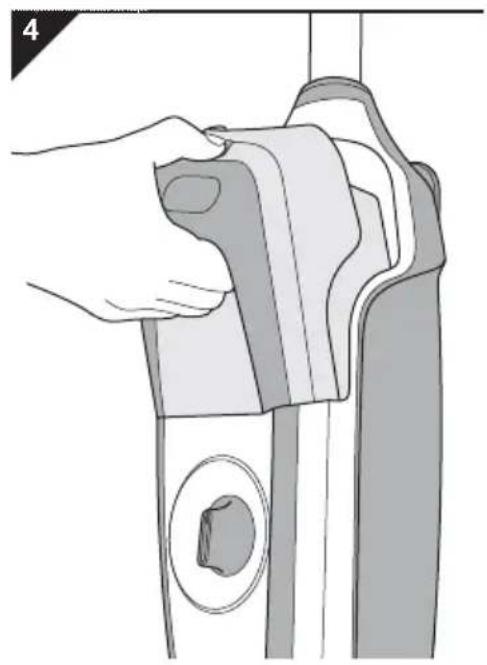

3. Premere il tasto di sblocco (" ") del serbatoio doppio

e rimuoverlo contemporaneamente dalla sua mensola (Fig. 4).

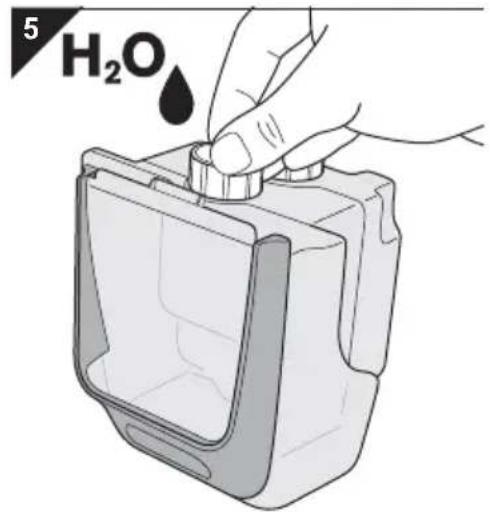

4. Svitare completamente il tappo del serbatoio dell'acqua

O“) del serbatoio doppio (Fig. 5) girandolo in senso antiorario.

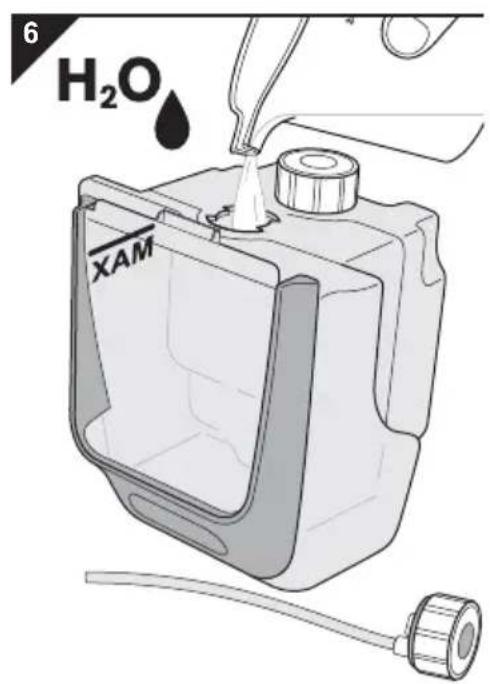

5. Riempire il serbatoio dell'acqua („H

O“) con acqua di rubinetto pulita e fredda, non oltre il contrassegno MAX (Fig. 6).

6. Riavvitare completamente il tappo del serbatoio dell'ac-

qua girandolo in senso orario (Fig. 5).

7. Premere con forza il serbatoio doppio per farlo innesta-

re nella sua mensola (Fig. 4).

8. Controllare che sia saldamente posizionato.

ATTENZIONE: Dapprima staccare la spina dalla presa elettrica. Altri- menti l'apparecchio può eventualmente funzionare a secco e subire dei danni. AVVERTIMENTO: Pericolo di lesioni! Non aggiungere additivi come deter- genti, alcol, sostanze odorose o prodotti chimici nel ser- batoio dell'acqua. Questi rendono infatti insicuro l'uso dell'apparecchio. INDICAZIONE: Non riempire eccessivamente il serbatoio dell'acqua. Tenere presente che dopo l'avvitamento del flessibile sul coperchio questo occupa ancora un po' di spazio.

06_DD301_it.book Seite 135 Donnerstag, 16. April 2015 5:39 17136 4 Se viene usato del detergente 4 Se viene usato del detergente

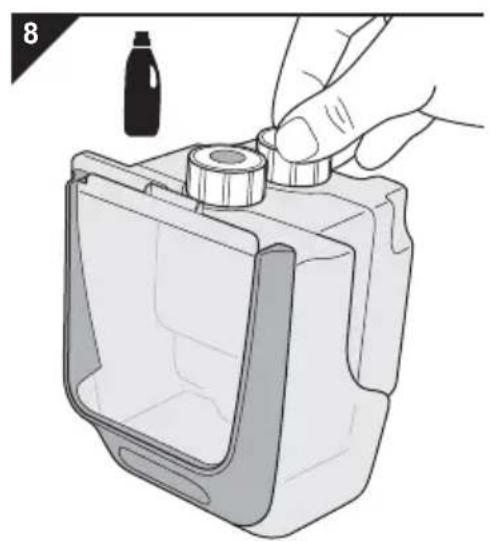

4.1 Scelta del detergente

AVVERTIMENTO: Pericolo di incendio ed esplosione! Utilizzare soltanto detergenti delicati che non siano né infiammabili né esplosivi. Il detergente deve essere esplicitamente adatto all'im- piego in un pulitore a vapore. Sostanze diverse rendono insicuro l'uso dell'apparecchio. Non utilizzare mai detergenti contenenti alcool o sol- venti (diluente, benzina, acetone), detergenti fortemente acidi o fortemente basici, oppure qualunque altro deter- gente aggressivo come cere, lucidanti o abrasivi. Osservare le istruzioni per l'impiego riportate sulla confezione del detergente. Per eventuali domande rivol- gersi a un rivenditore specializzato o al produttore del de- tergente. Se non si è sicuri, rinunciare all'uso del detergente e pulire soltanto con vapore acqueo. ATTENZIONE: Oltre a ciò, il detergente non deve sviluppare troppa schiuma. La schiuma fa sì che nei percorsi del vapore e nella pompa si generi aria. Ciò pregiudica la potenza della pompa e di conseguenza l'erogazione del vapore. 06_DD301_it.book Seite 136 Donnerstag, 16. April 2015 5:39 17137 4 Se viene usato del detergente

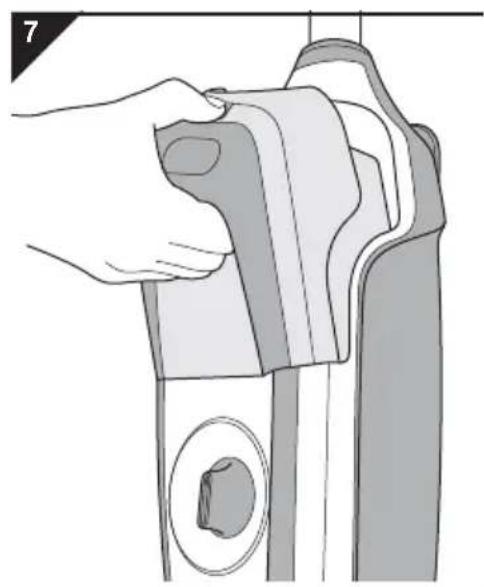

1. Portare l'apparecchio nella posizione a vuoto raddriz-zando il manico finché è all'incirca ad angolo retto ri-spetto alla base. In questo modo scatta percettibilmentein posizione e l'apparecchio rimane in piedi da solo.2. Afferrare saldamente l'apparecchio dal manico.3. Premere il tasto di sblocco (" ") del serbatoio doppioe rimuoverlo dalla sua mensola (Fig. 7).4. Svitare completamente il tappo del serbatoio del deter-gente („ “) del serbatoio doppio (Fig. 8) girandolo insenso antiorario.5. Versare il detergente con cautela nell’apposito serbato-io senza diluirlo fino al contrassegno MAX. 6. Riavvitare completamente il tappo sul serbatoio del de-tergente (Fig. 8).7. Premere con forza il serbatoio doppio per farlo innesta-re nella sua mensola (Fig. 9). AVVERTIMENTO: Pericolo per la salute dei vostri bambini! In generale, inparticolare dopo aver riempito il serbatoio del detergentee ancor prima della pulizia a vapore, accertarsi di riporreil detergente fuori dalla portata dei bambini. INDICAZIONE: Se non si ha a disposizione il detergente originalelasciare semplicemente vuoto il serbatoio del detergente. ATTENZIONE: Osservare le istruzioni per l'impiego riportate sulla confe-zione del detergente. Per eventuali domande rivolgersi aun rivenditore specializzato o al produttore del deter-gente.

5.1 Prima di iniziare la

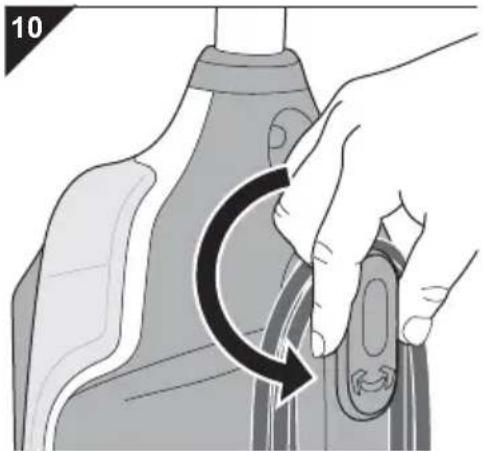

1. Ruotare verso il basso l'avvolgicavo superiore girandolo

di 180° in senso antiorario (Fig. 10).

2. Svolgere tutti gli avvolgimenti del cavo dall'avvolgicavo

sia superiore che inferiore.

3. Fissare il cavo nella clip di fissaggio del cavo elettrico

(Fig. 1/2), per non calpestarlo costantemente durante l'uso. AVVERTIMENTO: Pericolo di lesioni! Prima di ogni utilizzo verificare l'appa- recchio e il cavo elettrico. Non usare mai l'apparecchio se difettoso. ATTENZIONE: Prima di iniziare a pulire verificare che la relativa superficie sia idonea per la pulizia a vapore. Osservare sempre le avvertenze dei produttori in merito alla pulizia. La scopa a vapore non è assolutamente idonea per essere usata su pavimenti in legno non sigillati, plastiche morbide e mobilia. Vaporizzare solo leggermente anche i pavimenti in legno sigillati (regolatore vapore [Fig. 1/15] in posizione Min, [Fig. 1/16] e non insistere mai troppo a lungo su uno stesso punto. Le superfici in vetro fredde possono frantumarsi a causa dello shock termico. ATTENZIONE: Far funzionare l'apparecchio soltanto a serbatoio dell'acqua pieno. Benché l'apparecchio sia dotato di una protezione antisurriscaldamento, un funzionamento senza acqua nel serbatoio ne pregiudicherebbe la vita utile. INDICAZIONE: La scopa a vapore è dotata di una protezione antisurriscaldamento. In caso di surriscaldamento (ad es. quando il serbatoio dell'acqua è vuoto) si disattiva automaticamente. In questo caso, stac- care la spina e riempire il serbatoio dell'acqua ZCapitolo 3, "Riempimento del serbatoio dell'acqua". Attendere circa 45 minuti. Quindi la scopa a vapore, che a quel punto si sarà raffred- data, può essere rimessa in funzione. INDICAZIONE: Prima di procedere alla pulizia a vapore dei pavimenti si raccomanda di eliminare il grosso dello sporco dalla superficie aspirandola o scopandola. INDICAZIONE: Provvedere a una buona ventilazione durante e dopo il lavoro. AVVERTIMENTO: Pericolo di scosse elettriche! Svolgere sempre completa- mente il cavo elettrico. Altrimenti si corre il rischio di sopravvalutare il raggio d'azione, sottoponendo il cavo a sforzi inutili ed eventualmente danneggiandolo.

5.3 Regolazione della puli-

zia a vapore e dell'emissione del vapore

1. Controllare che il serbatoio dell'acqua sia pieno. Altrimenti riempirlo, ZCapitolo 3, "Riempimento

del serbatoio dell'acqua".

2. Se si intende aggiungere un detergente al vapore, controllare inoltre che il serbatoio del deter-

gente sia pieno. Altrimenti riempirlo, ZCapitolo 4, "Se viene usato del detergente".

3. Srotolare completamente il cavo elettrico (ZCapitolo 5.2, "Svolgimento rapido del cavo elettri-

co") e fissarlo nella clip di fissaggio del cavo elettrico (Fig. 1/2). 4. Appoggiare sul pavimento un panno pulito di modo cheil suo lato chiaro sia rivolto verso l'alto.5. Quindi posizionare la base esattamente sopra al pannodi pulizia. Il panno è così fissato all'apparecchio.6. Inserire la spina in una presa elettrica con contatto diterra.7. Portare l'interruttore ON/OFF per emissione del vapore(Fig. 11) in posizione "ON".- A questo punto l'apparecchio riscalda. La spia di con-trollo corrente („ “) si accende. 8. Attendere circa 20 secondi.- La spia di disponibilità vapore („ “) si accende. 9. Scegliere una posizione per il regolatore del vaporeadatta alla superficie da pulire (Fig. 12):- : per pavimenti in legno sigillati e laminati- : per pavimenti in mattonelle e piastrelle- : per pavimenti in PVC e vinilici- : per tappeti, moquette e passatoie a pelo corto AVVERTIMENTO: Pericolo di ustioni! Non collocare mai sul lato l'apparec-chio in funzione. È vietato l'uso in posizione orizzontale oaddirittura in posizione sopratesta. ATTENZIONE: Usare solo prese elettriche la cui tensione corrisponda a quella indicata sulla targhetta di identifi-cazione dell'apparecchio. Vista l'elevata potenza assorbita dell'apparecchio, usare soltanto presecon contatto di terra ed evitare l'uso di cavi di prolunga o di prese multiple.

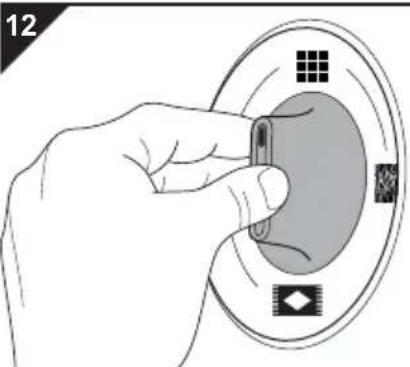

INDICAZIONE: Si raccomanda di iniziare con il livello più basso („ “) e aumentare lentamente e in funzionedelle necessità l'emissione del vapore con il regolatore del vapore. 06_DD301_it.book Seite 139 Donnerstag, 16. April 2015 5:39 17140 5 Pulizia a vapore

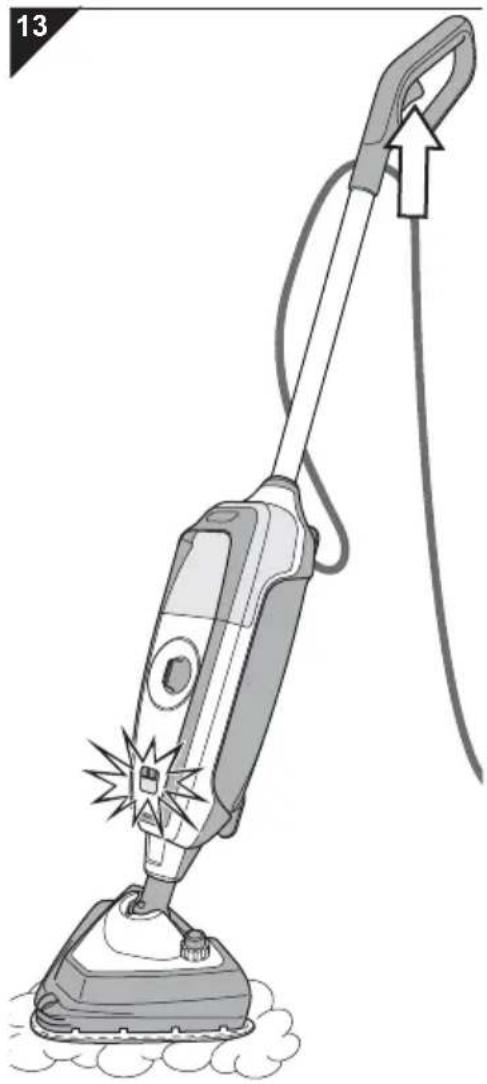

10. Quindi premere il tasto vapore (Fig. 13/freccia) nell'im-

pugnatura e tenerlo premuto per la durata desiderata di emissione del vapore.

11. Per effettuare la pulizia a vapore spostare l'apparecchio

avanti e indietro. Se viene utilizzato del detergente, passare ogni traiettoria più volte (almeno 3 volte) in modo che possa formarsi un velo di detergente chiuso.

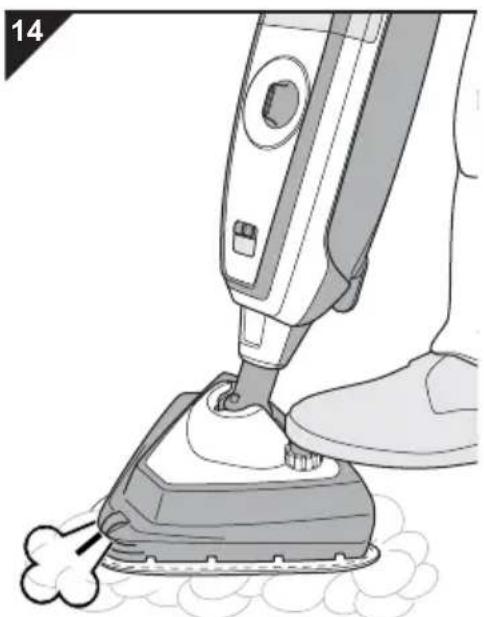

5.4 Utilizzare il boost

vapore Azionare il tasto boost vapore (Fig. 14/freccia), per scioglie- re la sporcizia essiccata con l'ausilio di un getto di vapore concentrato. Successivamente la bocchetta del getto anteriore nella base vapore emetterà un getto di vapore concentrato (Fig. 14/ ). AVVERTIMENTO: Pericolo di cadute! Nel pulire pavimenti lisci nonché gra- dini/scale usare la massima cautela! Nel pulire pavimenti lisci generare una modesta quantità di vapore, in quanto altrimenti sul pavimento si forma un velo di umidità. Poco vapore consente un'asciugatura più rapida e riduce il pericolo di scivolare. ATTENZIONE: Non lasciar fermo in un punto l'apparecchio in funzione. Muoverlo continuamente. Diversamente vi è un maggior rischio che la superficie subisca dei danni. INDICAZIONE: Quando la spia di disponibilità vapore si spegne è possi- bile continuare a lavorare. Quando il vapore prodotto non è più sufficiente rilasciare il tasto vapore (Fig. 1/1) e attendere che la spia di disponibilità vapore (Fig. 1/21) si riaccenda.

AVVERTIMENTO: Pericolo di ustioni! Non dirigere mai il vapore verso per- sone, animali o piante. Dirigere il vapore sempre verso il basso sulla superficie da pulire. Accertarsi sempre che il vapore emesso non possa raggiungere parti del corpo. Non usare mai l'apparecchio a piedi scalzi.

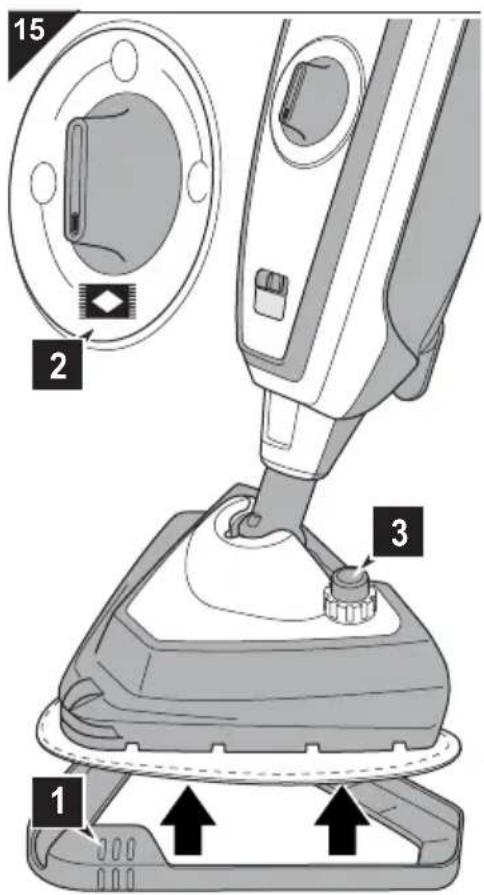

5.5 Rinfrescatura di tap-

peti e moquette 1. Montare la soletta scorrevole per tappeti e moquette(Fig. 15/1) sotto la base vapore con il panno di pulizia ap-plicato. Altrimenti su questa superficie non si riuscirà aottenere un movimento avanti e indietro efficace.2. Girare il regolatore del vapore nella posizione „ “(Fig. 15/2).3. Se necessario, utilizzare il tasto boost vapore (Fig. 15/ 3).

4. Procedere come illustrato nel ZCapitolo 5.3, "Regola-

zione della pulizia a vapore e dell'emissione del vapo-re".

5.6 Eliminazione di sporco

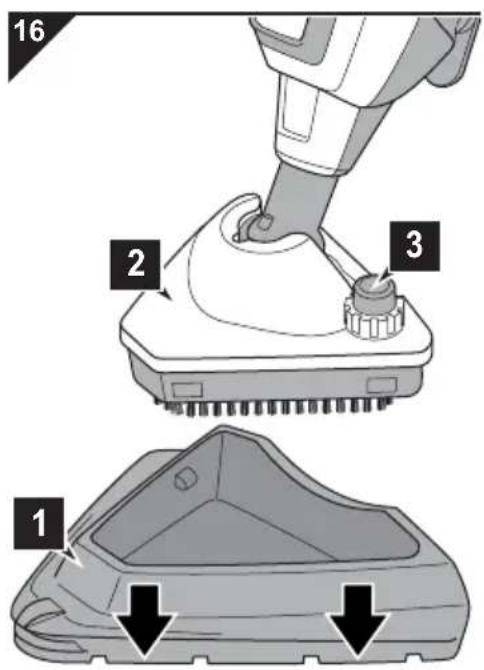

ostinato 1. Separare la base vapore (Fig. 16/1) dalla base vapore/spazzola (Fig. 16/2). Adesso la corona della spazzola èliberamente accessibile.2. Controllare che il serbatoio del detergente sia pieno. Al- trimenti riempirlo, ZCapitolo 4, "Se viene usato del de- tergente".3. Girare il regolatore del vapore nella posizione „ “(Fig. 15/2).4. Se necessario, utilizzare il tasto boost vapore (Fig. 16/ 3).

5. Procedere come illustrato nel ZCapitolo 5.3, "Regola-

zione della pulizia a vapore e dell'emissione del vapo-re". ATTENZIONE: Osservare sempre le avvertenze per la pulizia del pro-duttore del tappeto o della moquette. Prima di iniziare lapulizia verificare che il tappeto o la moquette siano idoneiper la pulizia a vapore. INDICAZIONE: La scopa a vapore non serve alla pulizia a fondo di tap-peti e moquette. Anche l'aggiunta del detergente nonpuò cambiare nulla al riguardo. Per eliminare macchieprofonde raccomandiamo di sciogliere le impurità con uncomune detergente prima di usare il pulitore a vapore,sempre che la relativa superficie lo consenta.

ATTENZIONE: Non tutti i pavimenti adatti per la pulizia a vapore resi-stono alle robuste setole della corona della spazzola. Senon si è sicuri, informarsi presso il produttore del rivesti-mento per pavimenti. Quindi verificare in un punto pocovisibile se il pavimento resiste a questo trattamentosenza riportare danni.

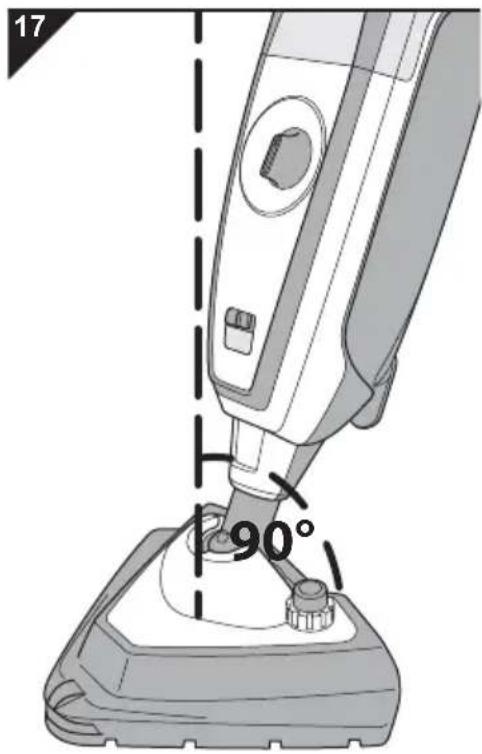

dell'apparecchio nella posizione a vuoto 1. Portare l'apparecchio nella posizione a vuoto raddriz-zando il manico finché è all'incirca ad angolo retto ri-spetto alla base (Fig. 17). In questo modo scatta percet-tibilmente in posizione e l'apparecchio rimane in piedida solo.

2. Avvolgere il cavo elettrico, ZCapitolo 6.2, "Avvolgimen-

to del cavo elettrico".

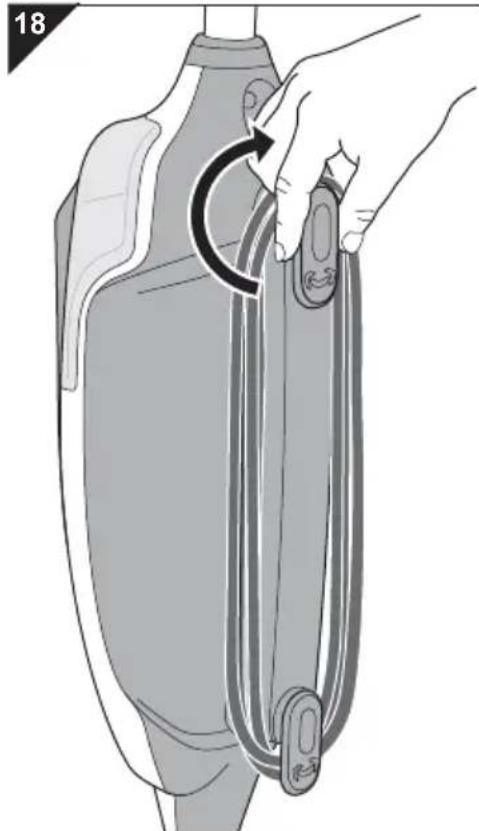

6.2 Avvolgimento del cavo

elettrico 1. Se non lo si è già fatto, ruotare l'avvolgicavo superioredi 180° in senso orario fino all'arresto.2. Quindi avvolgere il cavo elettrico attorno all'avvolgicavoinferiore e superiore (Fig. 18) come illustrato.3. Successivamente togliere il panno di pulizia e lasciarlo asciugare o se necessario lavarlo, ZCapitolo 6.3, "Cura dei panni di pulizia". AVVERTIMENTO: Pericolo di lesioni! Per prevenire i rischi, al termine diogni procedimento di pulizia rispettare la seguentesequenza:1. Disinserire l'interruttore ON/OFF per emissione delvapore (Posizione „OFF“).2. Staccare la spina.3. Esaurire completamente le riserve di vapore.4. Portare l'apparecchio nella posizione a vuoto.5. Lasciar raffreddare l'apparecchio per 5 minuti.6. Avvolgere il cavo elettrico.7. Rimuovere il panno di pulizia.8. Far asciugare o se necessario lavare il panno di puli- zia. 90°

AVVERTIMENTO: Pericolo di inciampo! Al termine della pulizia riavvolgereimmediatamente il cavo elettrico. Altrimenti costituisceun punto in cui si può inciampare.

6.3 Cura dei panni di puli-

zia Curare i panni di pulizia come segue: Lavare normalmente a 60 gradi. Non candeggiare. Non mettere in asciugatrici. Non stirare. Non pulire chimicamente.

6.4 Trasporto dell'apparec-

chio Prima del trasporto svuotare i serbatoi e lasciarli asciu-gare completamente.

dell'apparecchio Conservare l'apparecchio sempre lontano da fonti di ca-lore o di umidità e fuori dalla portata dei bambini. Inoltreprovvedere affinché l'apparecchio non sia mai esposto alfreddo o addirittura al gelo. Prima di conservazioni di lunga durata svuotare i serba-toi e lasciarli asciugare completamente. AVVERTIMENTO: Pericolo di ustioni! L'apparecchio continua a funzionareanche dopo essere stato spento. Il vapore caldo rimarràdisponibile ancora per un po' di tempo anche dopo averstaccato la spina dalla presa elettrica. ATTENZIONE: Rimuovere il panno di pulizia dalla base vapore subitodopo che si è raffreddato. Altrimenti possono formarsimuffa e germi. ATTENZIONE: L'ideale è lavare il panno usato dopo ogni procedura dipulizia. Osservare le seguenti avvertenze per la cura. ATTENZIONE: Trasportare l'apparecchio esclusivamente per l'impugna-tura (Fig. 1/14). ATTENZIONE: Non riporre mai l'apparecchio con il panno di puliziaumido. Altrimenti la superficie può subire dei danni. 06_DD301_it.book Seite 143 Donnerstag, 16. April 2015 5:39 17144 7 Manutenzione 7 Manutenzione

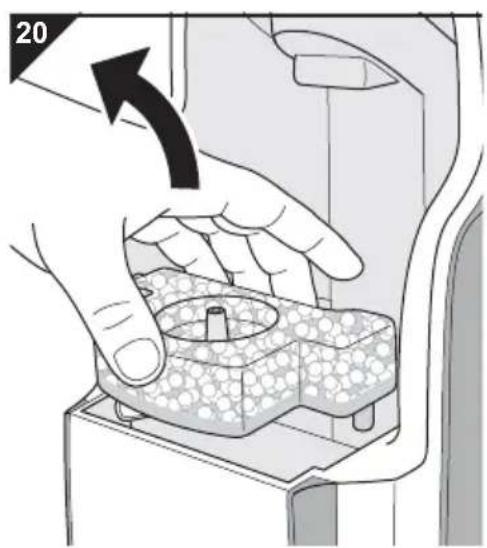

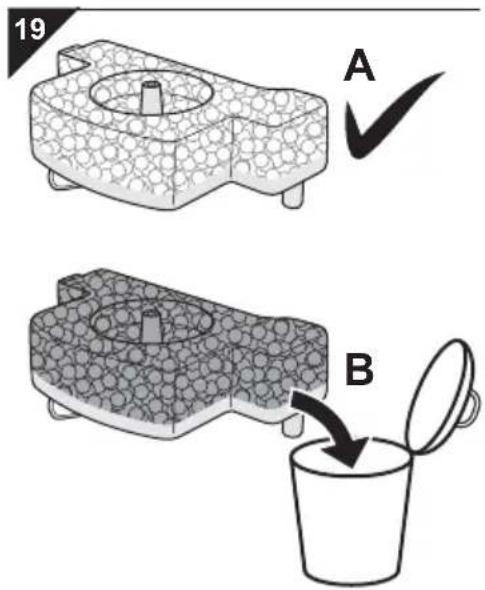

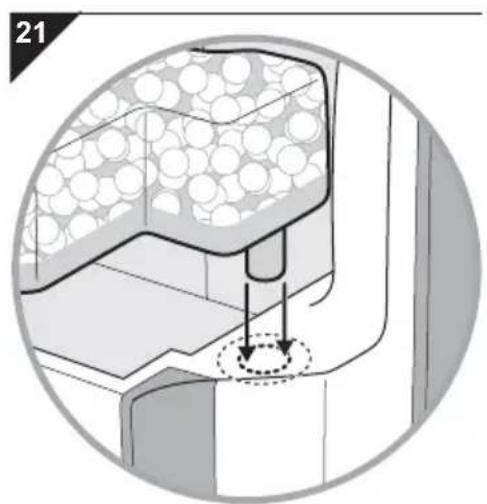

7.1 Controllo/sostituzione

della cartuccia filtro dell'acqua Nell'acqua di rubinetto di casa sono sempre presenti picco-le quantità di calcare. Per tale motivo è integrata una car-tuccia filtro dell'acqua atta a separare le particelle di calcareprima che l'acqua entri in circolazione nell'apparecchio. Controllare la cartuccia filtro dell'acqua (Fig. 19) ogni volta che si riempie il serbatoio dell'acqua, ZCapitolo 3, "Riempimento del serbatoio dell'acqua". Alla consegna il mezzo filtrante all'interno della cartuc-cia ha una tonalità cromatica molto chiara (Fig. 19/A). Se alcontrollo si accerta che il mezzo filtrante all'interno dellacartuccia ha un colore molto diverso rispetto a quello cheaveva al momento della consegna (Fig. 19/B) o addiritturache esce meno vapore, sostituire la cartuccia come descrit-to qui di seguito:1. Spegnere l'apparecchio, portarlo nella posizione a vuo- to e staccare la spina dalla presa elettrica, ZCapitolo 6, "Dopo l'uso".

2. Rimuovere il serbatoio doppio, ZCapitolo 3, "Riempi-

mento del serbatoio dell'acqua". 3. Controllare il colore della cartuccia. Se l'interno dellacartuccia ha un colore molto diverso rispetto a quelloche aveva alla consegna (Fig. 19/B), la cartuccia deveessere sostituita.4. Se la cartuccia filtro dell'acqua deve essere sostituita, ti-rarla vigorosamente verso l'alto in modo da estrarla dal-la mensola (Fig. 20).5. Sostituire la cartuccia filtro dell'acqua con una nuova (codice articolo: ZCapitolo 8.2, "Elenco degli accessori e ricambi"). 6. Premere vigorosamente la cartuccia nuova nella men-sola (Fig. 21).

7. Reinserire il serbatoio doppio, ZCapitolo 3, "Riempi-

mento del serbatoio dell'acqua".8. Controllare che il medesimo sia correttamente e salda-mente posizionato. INDICAZIONE: La cartuccia filtro dell'acqua esaurita può essere smaltitacon i rifiuti domestici.

7.2 Pulizia dell'alloggia-

mento Pulire l'alloggiamento esclusivamente con un pannoleggermente inumidito. AVVERTIMENTO: Pericolo di lesioni! Prima di pulire l'apparecchio, spe-gnerlo e staccarne la spina dalla presa elettrica,ZCapitolo 6, "Dopo l'uso". ATTENZIONE: Non usare detergenti, mezzi abrasivi o alcool in quantopossono danneggiare l'alloggiamento. 06_DD301_it.book Seite 145 Donnerstag, 16. April 2015 5:39 17146 8 Risoluzione dei problemi 8 Risoluzione dei problemi

8.1 Prima di inviare l'apparecchio

Prima di contattare il distributore autorizzato Dirt Devil competente, il partner dell'assistenza o il punto vendita specializzato, verificare s in base alla tabella che segue se voi stessi potrete eliminare il pro- blema. AVVERTIMENTO: Pericolo di lesioni! Non usare mai l'apparecchio se è difettoso! Prima di procedere con la diagno- stica, spegnere l'apparecchio, metterlo nella posizione a vuoto e staccare la spina dalla presa elettrica, ZCapitolo 6, "Dopo l'uso". Problema Causa possibile Soluzione L'apparec- chio non si porta in stand-by op- pure smette improvvisa- mente di pro- durre vapore. Il serbatoio doppio non è correttamente montato. Rimontare il serbatoio doppio, ZCapitolo 3, "Riempi- mento del serbatoio dell'acqua". Serbatoio dell'acqua vuoto.

1. Disattivare l'apparecchio, ZCapitolo 6, "Dopo l'uso".

2. Riempire il serbatoio dell'acqua, ZCapitolo 3, "Riem-

pimento del serbatoio dell'acqua".

3. Se la protezione antisurriscaldamento è scattata, at-

tendere circa 45 minuti prima di ricollegare l'apparec- chio. La protezione antisurri- scaldamento è scattata a causa del serbatoio dell'acqua vuoto. La pompa dell'apparec- chio è pale- semente in funzione, ma non produce alcun vapore. La cartuccia del filtro dell'acqua è troppo asciutta.

1. Rimuovere la cartuccia del filtro dell'acqua.

2. Immergerla per un paio di minuti in acqua.

3. Reinserire quindi la cartuccia del filtro dell'acqua,

ZCapitolo 7.1, "Controllo/sostituzione della cartuccia filtro dell'acqua". Aria nella pompa. 1. Rimuovere la cartuccia del filtro dell'acqua.

2. Premere il tasto del vapore e fare funzionare l'appa-

recchio per alcuni secondi.

3. Reinserire quindi la cartuccia del filtro dell'acqua,

ZCapitolo 7.1, "Controllo/sostituzione della cartuccia filtro dell'acqua". Il risultato del lavaggio non è soddisfa- cente, ben- ché l'appa- recchio funzioni per- fettamente. Il pavimento non è stato precedentemente pulito come raccomandato aspirando la polvere o scopandolo. Fare in modo che prima di ogni pulizia con la scopa a va- pore il pavimento sia ripulito dallo sporco sciolto. Lo sporco è ostinato. Utilizzare la base spazzola/vapore con corona della spazzola, ZCapitolo 5.6, "Eliminazione di sporco ostina- to". Il panno di pulizia è spor- co.

1. Disattivare l'apparecchio, ZCapitolo 6, "Dopo l'uso".

2. Attendere circa 5 minuti. Adesso il panno di pulizia

raffreddato può essere rimosso e sostituito con uno pulito, ZCapitolo 8.2, "Elenco degli accessori e ri- cambi". La cartuccia filtro dell'ac- qua è esaurita. Sostituire la cartuccia del filtro dell'acqua, ZCapitolo 7.1, "Controllo/sostituzione della cartuccia filtro dell'acqua". 06_DD301_it.book Seite 146 Donnerstag, 16. April 2015 5:39 17147 8 Risoluzione dei problemi

8.2 Elenco degli accessori

e ricambi Accessori e ricambi possono essere acquistati: ZPagina 175, "International Service"

8.3 se l'apparecchio è

difettoso Non far mai funzionare l'apparecchio se lo stesso o il rela-tivo cavo elettrico sono difettosi. Se il cavo elettrico di que-sto apparecchio è danneggiato, per prevenire eventuali pe-ricoli, deve essere sostituito dal produttore, dal servizio diassistenza o da un tecnico adeguatamente qualificato.Per la riparazione consegnare l'apparecchio difettoso o concavo elettrico difettoso a un rivenditore specializzato o al servizio di assistenza clienti Dirt Devil, ZPagina 175, "Inter- national Service".

Smaltire l'apparecchio in conformità alle norme ambientalivigenti nel paese. I rifiuti elettrici non devono essere smaltitiassieme a quelli domestici. Avvalersi dei centri di raccoltalocali che effettuano il ritiro degli apparecchi usati. La cartuccia filtro dell'acqua è fabbricata con materiali eco-compatibili e può essere smaltita con i normali rifiuti dome-stici.

Quale standard di garanzia minimo vale, sempre che ab-biate acquistato l'apparecchio quale consumatore entrol'Unione europea, la Direttiva CE 1999/44/CE come recepi-ta nella rispettiva legislazione nazionale. INDICAZIONE: Se non si è riusciti a eliminare il problema con l'ausilio della tabella sopra riportata, contattare il servizio di assistenza clienti (ZPagina 175, "International Service"). Articolo n. Contenuto0301001 Cartuccia filtro dell'acqua0301002 Set di panni di pulizia (comprende 2 panni in microfibra)0301003 Set di panni con frange (comprende 2 panni in microfibra con frange)0301004 Soletta scorrevole per tappeti e moquette 06_DD301_it.book Seite 147 Donnerstag, 16. April 2015 5:39 17148 Genel BakÕú
