| Tipo di prodotto | Piano cottura a induzione da incasso |
| Marca | AEG |
| Modello | Domino LIT30230C |
| Numero di zone di cottura | 2 |
| Tecnologia di riscaldamento | Induzione |
| Zona anteriore centrale - Diametro | 21,0 cm |
| Zona anteriore centrale - Potenza nominale | 2300 W (PowerBoost 3700 W) |
| Zona posteriore centrale - Diametro | 14,5 cm |
| Zona posteriore centrale - Potenza nominale | 1400 W (PowerBoost 2500 W) |
| Funzioni speciali | PowerBoost, Pausa, Timer, Tasti Blocco, Dispositivo di sicurezza bambini, OffSound Control |
| Display | Livelli di cottura (1-9), indicatore di calore residuo a 3 stadi, timer digitale |
| Alimentazione elettrica | 230 V / 50 Hz, cavo H05V2V2-F |
| Dimensioni (L x P) | Circa 30 x 52 cm (standard domino) |
| Peso | Circa 5 kg |
| Materiale della superficie | Vetroceramica |
| Pulizia | Panno morbido, detergente neutro, raschietto speciale per sporco incrostato |
| Sicurezza | Spegnimento automatico, blocco bambini, rilevamento pentole, protezione contro il surriscaldamento |
| Consumo energetico | 186,2 Wh/kg (piano cottura) |
| Ricambi | Utilizzare solo ricambi originali AEG |
| Garanzia | Consultare il libretto di garanzia fornito |
Domande frequenti - Domino LIT30230C AEG
Domande degli utenti su Domino LIT30230C AEG
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cucina in formato PDF gratuitamente! Trova il tuo manuale Domino LIT30230C - AEG e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Domino LIT30230C del marchio AEG.
MANUALE UTENTE Domino LIT30230C AEG
Istruzioni per l'uso IT 183
Lietosanas instrukcija LV 201
Naudojimo instrukcija LT 219
YnataCTBO 3paKaYBaHBe MK236

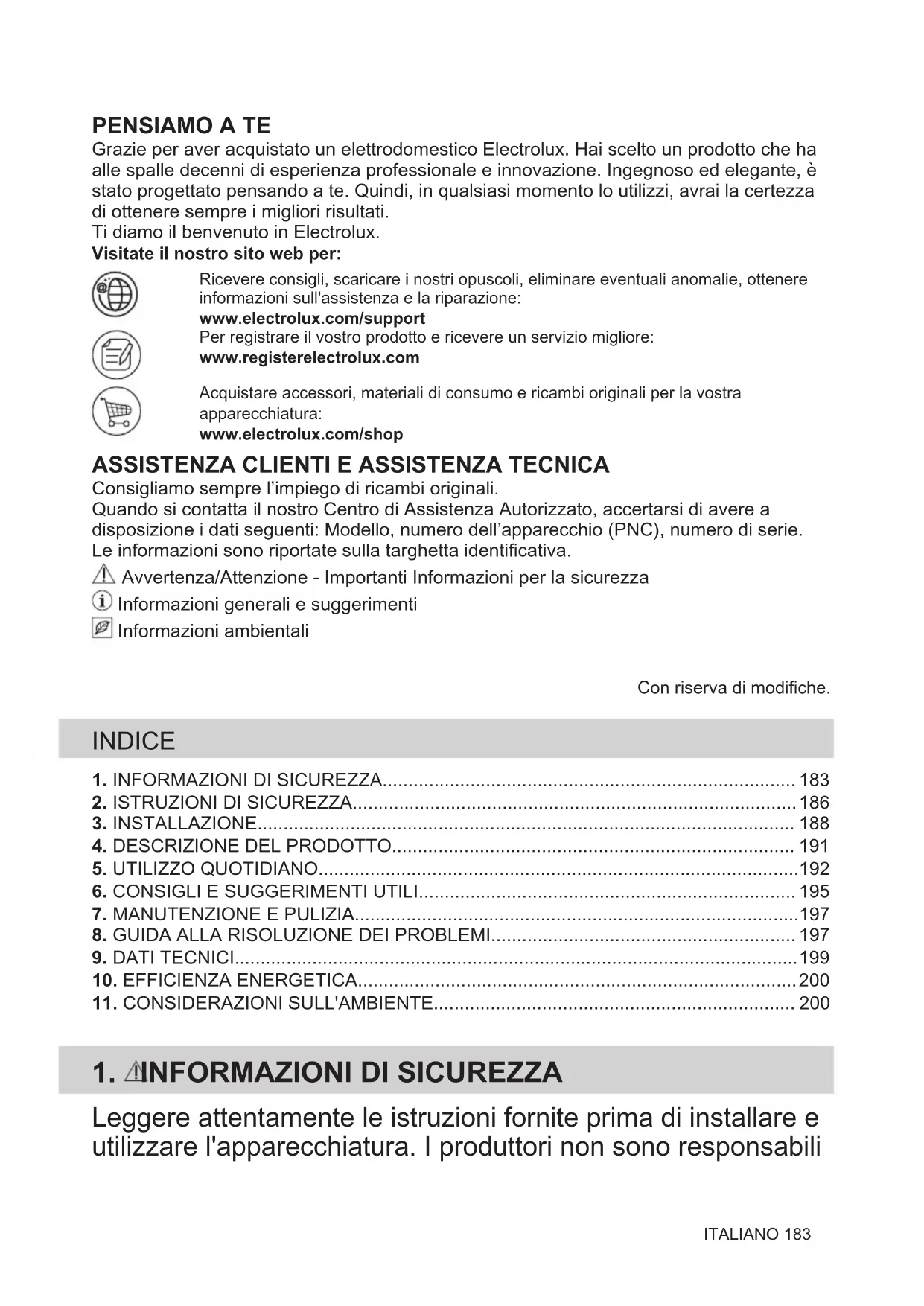

Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo utilizzzi, avrai la certezza di ottenere sempre i migliorori risultati.
Ti diafo il benvenuto in Electrolux.
Visitate il nostro site web per:
Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottener informazioni sull'assistenza e la riparazione:
www.electrolux.com/support
Per registrar il vosto prodotto e ricevere un servizio migliorare:
www.registerelectrolux.com
Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:
www.electrolux.com/shop
ASSISTENZA CLIENTI E ASSISTENZA TECHNICA
Consiglio sempre l'impiego di ricambi originali.
Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avera a disposizione i dati seguenti: Modello, numero dell'apparecchio (PNC), numero di serie.
Le informazioni sono riportate sulla targhetto identificativa.
Avverenza/Attenzione - Importanti Informazioni per la sicurezza
已 Informazioni generali e suggerimenti
Informazioni ambientali
Con riserva di modifiche.
INDICE
- INFORMAZIONI DI SICUREZZA 183
- ISTRUZIONI DI SICUREZZA 186
- INSTALLAZIONE 188
4.DESCRIPTIONDELPRODOTTO 191 - UTILIZZO QUOTIDIANO 192
- CONSIGLI E SUGGERIMENTI UTILI 195
7.MANUTENZIONE E PULIZIA 197 - GUIDA ALLA RISOLUZIONE DEI PROBLEMI 197
- DATI TECHNICI 199
- EFFICIENZA ENERGETICA 200
- CONSIDERAZIONI SULL'AMBIENTE 200
1. INFORMAZIONI DI SICUREZZA
Leggere attendamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili
di eventuali lesioni o dati derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.
1.1 Sicurezza dei bambini e delle persone vulnerabili
- Questa apparecchiatura più essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o seistruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.
- I bambini di età compresa fra i 3 e gli 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall'apparecchiatura a meno che non vi sia una supervisione continua.
- Tenere lontani dall'apparecchiatura i bambini al di fatto dei 3 anni se non costamente supervisionati.
Non consentire ai bambini di giocare con l'apparecchiatura. - Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.
- AVVERTENZA: Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento o raffreddamento. Alcune parti accessibili divertano calde durante l'uso.
- Se l'apparecchiatura ha un dispositivo di sicurezza per i bambini sarebbe opportuno attivarlo.
- I bambini non devono eseguire interventi di pulizia e manutenzione sull'apparecchiaturaenza essere supervisionati.
1.2 Avverenze di sicurezza generali
- AVVERTENZA: L'apparecchiatura e le parti accessibili si riscaldano molto durante l'uso. Abbiate cura di non toccare gli elementi riscaldanti.
- AVVERTENZA: Non lasciare mai il piano di cottura incustodito durante la preparazione di cibi in quanto olio e grassi potrebbero provocare un incendio.
Non tentare MAI di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fiamme ad es. con un coperchio o una coperta di protezione dal fuoco.
- ATTENZIONE: L'apparecchiatura non deve essere alimentata tramite dispositivi esterni, ad esempio timer, o collegata a un circuito regolarmente acceso e spento da un'azienda.
- ATTENZIONE: Il processo di cottura deve essere sorvegliato. Un breve processo di cottura deve essere supervisionato alla soluzione di continuità.
- AVVERTENZA: Pericolo di incendio: Non conservare nulla sulle superfici di cottura.
- Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non dovrebbero essere posti sulla superficie del piano di cottura in quanto possono divertare caldi.
- Non usare l'apparecchiatura prima di installarla nella struttura a incasso.
- Non usare una pulitrice a vapore per pulire l'apparecchiatura.
- Dopo l'uso, spegnere l'elemento utilizzato mediante la corrispondente manopola,enza considerare quanto indicato dal rilevatore di utensili.
- Se la superficie di vetroceramica/vetro presente delle crepe, spegnere l'apparecchiatura e scollegarla alla presa di corrente. Qualora l'apparecchiatura sia collegata direttamente alla corrente mediante una scatola di derivazione, togliere il fusibilke per scollegarlo dall'alimentazione. Invitiamo in entrambi i casi a contattare il Centro Servizi Autorizzato.
- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un technician autorizzato o da una persona qualificata per evitare situazioni di pericolò.
- AVVERTENZA: Servirsi unicamente di protezioni per il piano cottura progettate dal produttore dell'apparecchiatura o indicate dallo stesso nelle istruzioni d'uso, ad esempio accessori idonei o le protezioni del piano cottura
incorporate nell'apparecchiatura. L'uso inadeguato delle protezioni cui po causare incidenti.
2. ISTRUZIONI DI SICUREZZA
2.1 Installazione
AVVERTENZA!
L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.
AVVERTENZA!
Vi è il rischio di ferarsi o danneggiare l'apparecchiatura.
- Rimuovere tutti i materiali di imballaggio.
Non installment o utilizzato l'apparecchiatura se è danneggiata. - Attenersi alle istruzioni fornite insieme all'apparecchiatura.
- E necessario rispetto la distanza minima dalle及其他 apparecchiature.
- Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.
- Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.
- Proteggere la base dell'apparecchiatura da vapore e umidità.
Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte. - Se l'apparecchiatura viene installata sopra dei cassetti, assicurarsi che lo spazio, tra la base dell'apparecchiatura e il cassetto superiore, sia sufficiente per il ricircolo d'aria.
-
La base dell'apparecchiatura può surriscaldarsi. Verificare di installare un pannello di separazione in compensato, nel materiale della struttura della cucina o in altri materiale non infiammabile sotto all'apparecchiatura al fine di evitare l'accesso dal basso.
-
Il pannello di separazione deve coprierepletamente l'area fatto al piano cottura.

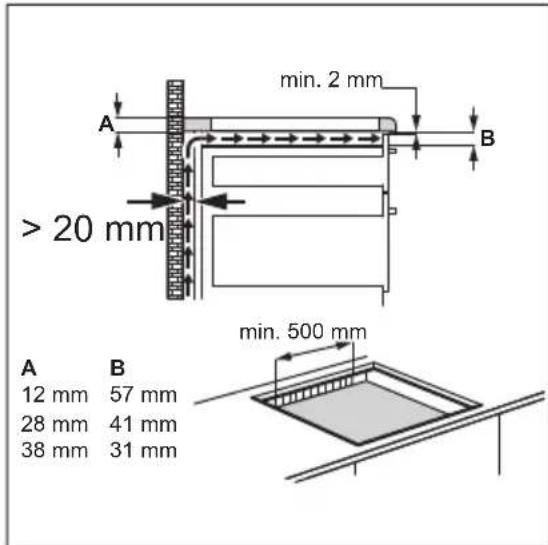

- Assicurarsi che lo spazio per il ricircolo d'aria di 2mm , tra il piano di lavoro e la parte anteriore dell'unità sottostante sa libero. La garanzia non copre danni dovuti all'assenza di uno spazio di ventilazione adeguato.
2.2 Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa elettrica.
- Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.
- L'apparecchiatura deve disporre di una messa a terra.
- Prima di qualsiasi intervento, è necessario verificare che l'apparecchiatura sa scollegata alla rete elettrica.
- Verificare che i parametri sulla targhetta siano compatibili con leindicazioni elettriche dell'alimentazione.
- Verificare che l'apparecchiatura sa installata correttamente. L'allenamento di un collegamento elettrico o di una spina (ove previsti) può provocare il surriscaldamento del terminale.
- Utilizzare il cavo di alimentazione appropriato.
- Evitare che i collegamenti elettrici si aggrovigliino.
- Assicurarsi che la protezione da scosse elettriche sua installata.
- Utilizzare il morsetto fermacavo sul cavo.
- Assicurarsi che il cavo di alimentazione o la spina (ove prevista) non sfiori l'apparecchiatura calda o pentole calde quando si collega l'apparecchiatura alle prese vicine.
- Nonutilizzare prese multiple e prolunghe.
- Accertarsi di non danneggiare la spina o il cavo (ove previsti). Contattare il nostro Centro Assistenza autorizzato o un
elettricista qualificato per sostituire un cavo danneggiato.
- I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati sulla uso di attrezzi.
- Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
- Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.
Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre alla spina. - Servirsi unicamente di dispositivi di isolamento adeguati: interruptori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusabile), sganciatori per correnti di guasto a terra e relè.
- L'impiano elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura alla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.
2.3 Utilizzard
AVVERTENZA!
Rischio di lesions, ustioni o scosse elettriche.
- Rimuovere tutti i materiali di imballaggio, le etichette e la pellicola protettiva (ove presente) prima del primo utilizzato.
- Questa apparecchiatura è stata prevista unicamente per un uso domestico.
Non modificare le specifiche tecniche dell'apparecchiatura. - Accertarsi che le fissure di ventilazione non siano ostruite.
Non lasciare mai l'apparecchiatura incustodita durante il funzionamento. - Impostare la zona di cottura su "off" dopo anni utilizzato.
- Non fare affidavit to sul rilevatore di pentole.
Non appoggiare posate o coperchi sulle zone di cottura. Possono divertare roventi.
Non mettere in funzione l'apparecchiatura con le mani umide o quando c'e un contatto con l'acqua.
Non utilizzato l'apparecchiatura come superficie di lavoro o come piano di appoggio.
- Se la superficie dell'apparecchiatura presente delle incrinature, scollegare immeditamente l'apparecchiatura dall'alimentazione. per evitare scosse elettriche.
- I portatori di pacemaker, devono mantenere una distance di almeno 30~cm dalle zone di cottura a induzione quando l'apparecchiatura è in funzione.
- Un alimento immerso nell'olio molto caldo,
cui po provocare degli schizzi.
AVVERTENZA!
Pericolo di incendio ed esplosioni.
- Grassi e olio caldi possono rilasciare vapori infiammabili. Mantenere fiamme o oggetti caldi lontani da grassi e olio quando li si utilizza per cucinare.
- I vapori rilasciati da un olio molto caldo possono provocare una combustione spontanea.
- L'olio usato, che può contenere residui di cibo, può liberare delle fiamme ad una temperatura inferiore rispetto ad unolio utilizzato per la prima volta.
Non appoggiare o tenere liquidi o materiali inflammabili, ne oggetti lavoramente incendiabili sull'apparecchiatura, al suo interno o nelle immeditate vicinanze.
AVVERTENZA!
Vi è il rischio di danneggiare l'apparecchiatura.
Non poggiare pentole calde sul pannello dei comandi.
Non mettere coperchi caldi sulla superficie in vetro del piano cottura.
- Non esporre al calorie pentole vuote.
- Fare attenzione a non lasciar cadere oggetti o pentole sull'apparecchiatura. La superficie si potrebbe danneggiare.
Non mettere in funzione le zone di cottura in assenza di pentole o con pentole vuote.
Non appoggiare la pellicola di alluminio direttamente sull'apparecchiatura.
- Lo spostamento di pentole in ghisa, in alluminio o con fondi danneggiati più graffiti il vetro o la vetroceramica. Per spostare questi oggetti solleverli sempre alla superficie di cottura.
- L'apparecchiatura è destinata solo alla cottura. Non deve essere utilizzata per altri scopi, come per esempio il riscaldamento di un ambiente.
2.4 Pulizia e cura
- Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.
- Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia.
Non nebulizzare acqua neutilizzare vapore per pulire l'apparecchiatura. - Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.
2.5 Assistenza
Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistance
Autorizzato. Utilizzare solo ricambi originali.
- Per quanto riguarda la lampada o le lampade all'interno di quello prodotto e le lampade di ricambio vendute separamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.
2.6 Smaltimento
AVVERTENZA! Rischio di lesions o soffocamento.
Rivolgersi all'autorità municipale per informazioni su come smaltire correttamente l'elettrodomestico.
- Staccare la spina dall'alimentazione elettrica.
- Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.
3. INSTALLAZIONE
AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

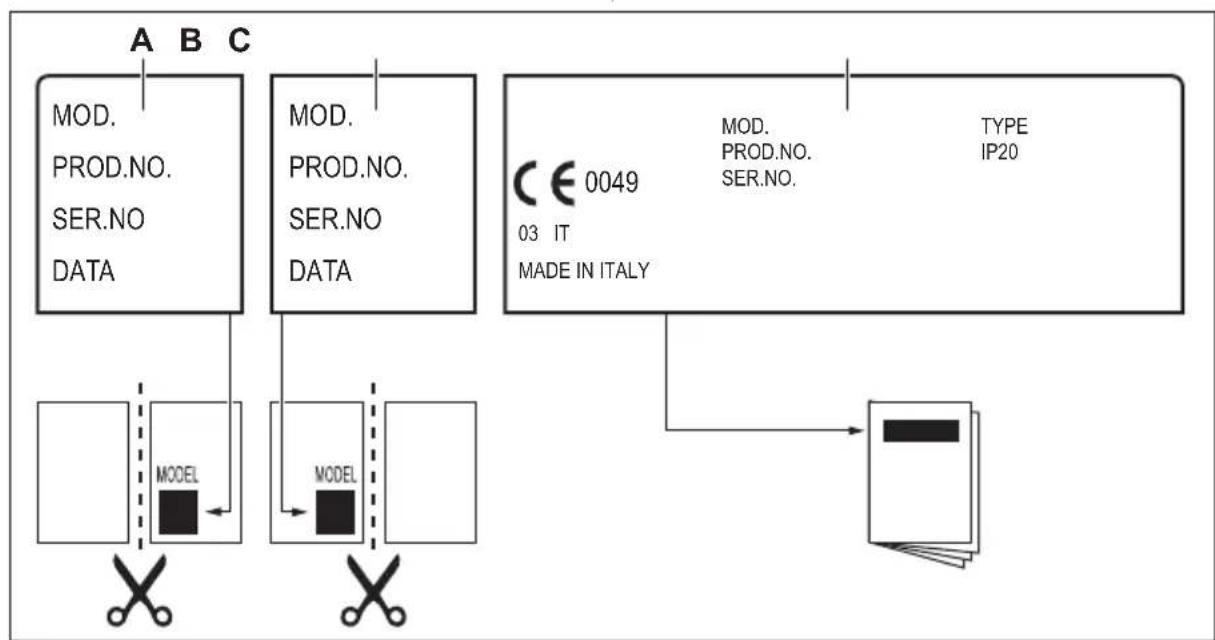

3.1 Prima dell'installazione
Prima di installare il piano di cottura, annotare l'informazione riportata di seguito presente sulla targhetta dei dati. La targhetta dei dati è applicata sul dato inferiore del piano di cottura.
Modello PNC ..
Numero di serie
3.2 Piani di cottura da incasso
Utilizzato esclusivamente piani di cottura da incasso solo dopo l'installazione in idonei
piani di lavoro e mobili da incasso conformi alle norme.
3.3 Cavo di collegamento
- Il piano di cottura è fornito con un cavo di collegamento.
- Per sostituire il cavo di alimentazione danneggiato, usare quello tipo di cavo: H05V2V2-F che supporta una temperatura di 90^ o superiore. Contattare il Centro di Assistenza locale.

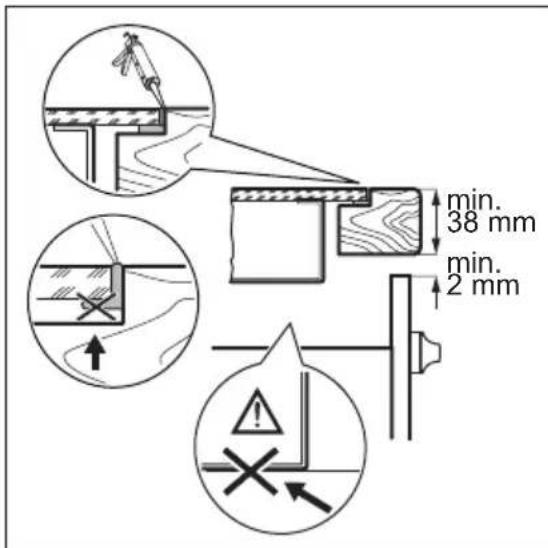

3.4 Fissaggio della guarnizione - Installazione in alto
- Pulire il piano di lavoro attorno alla zona di incasso.
- Fissare il nastro adesivo in dotazione 2x6 mm attorno alla parte inferiore dell'apparecchiatura lungo il bordo
esterno del piano in vetroceramica. Non tenderla. Assicurarsi che le estremità del nastro adesivo si trovino al centro di un lato del piano di cottura.
3. Lasciare alcuni quale millimetro di nastro adesivo in più prima di tagliare.

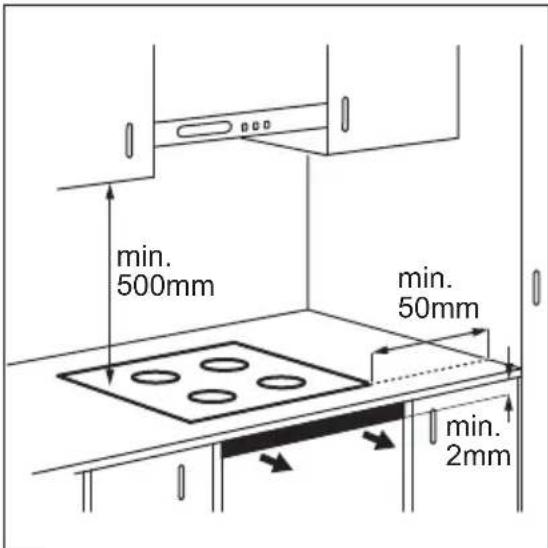

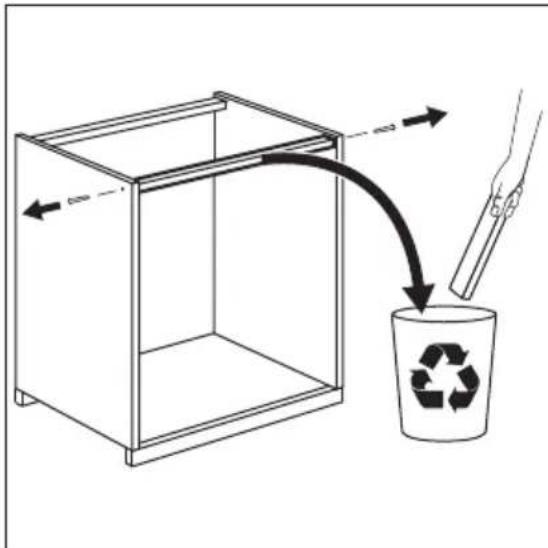

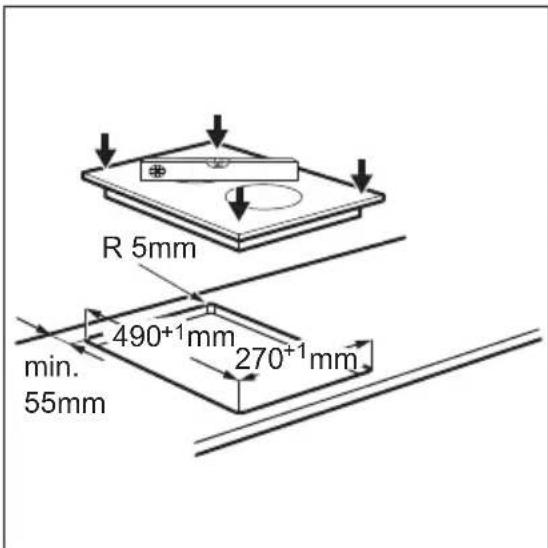

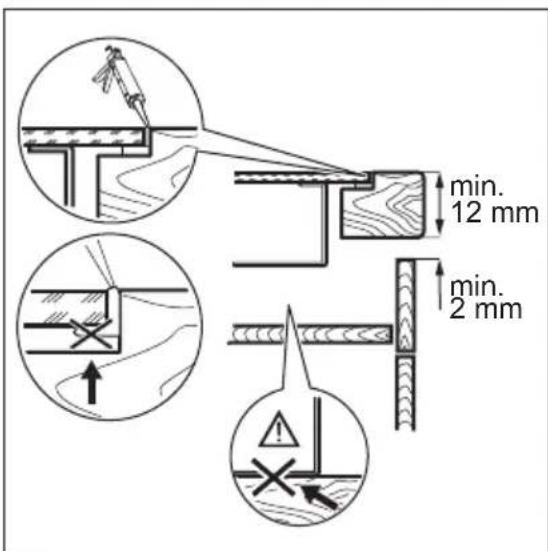

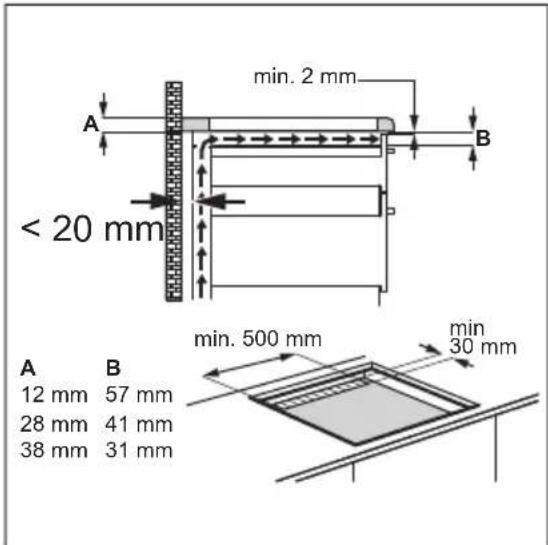

3.5 Montaggio
- Unire le due estremita del nastro adesivo.

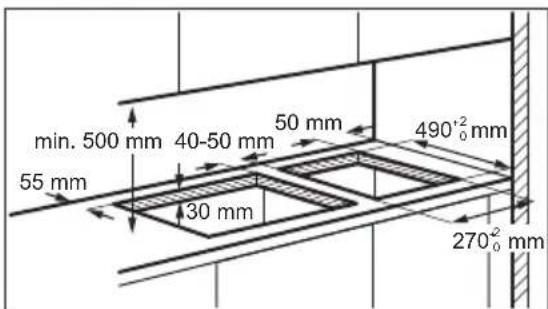

3.6 Installazione di più di un piano cottura
YouTube
www.youtube.com/electrolux
www.youtube.com/aeg
4. DESCrizIONE DEL PRODOTTO
4.1 Disposizione del piano di cottura
1 Zona di cottura a induzione
2 Pannello dei comandi
4.2 Disposizione del pannello dei comandi
Utilizzare i tasti sensore perMETtere in funzione l'apparecchiatura. I display, gli indicatori ed i segnali acustici mostrano quali funzioni sono attive.
| Tasto sensore | Funzione Commento | |
| 1 | ① | ON / OFF Per attivare e disattivare il piano di cottura. |
| 2 | ® | Blocco / Dispositivo di sicurezza Per bloccare/sbloccare il pannello dei comandi. bambini |
| 3 | || | Sospendi Per attivare e disattivare la funzione. |
| 4 | - | Display livello di potenza Per migliorare il livello di potenza. |
| 5 | - | Spie del timer delle zone di cottura Indica per quale zona è impostato il tempo. |
| 6 | - | Display timer Indica il tempo in minuti. |
| 7 | ® | - Per selezionare la zona di cottura. |
| 8 | +/- | - Per aumentare o ridurre il tempo. |
| 9 | +/- | - Per impostare un livello di potenza. |
| 10 | P | PowerBoost Per attivare la funzione. |
4.3 Display del livello di potenza
| Display Descrizione | |
| O | La zona di cottura è disattivata. |
| I-9 | La zona di cottura è in funzione. |
| U | Sospendi è attiva. |
| P | PowerBoost è attiva. |
| E+ numero | È presente un malfunzionamento. |
| E/Z | OptiHeat Control (indicatore di calore residuo su 3 livelli)::proseguire la cottura/tenere in caldo/calore residuo. |
| L | Blocco / Dispositivo di sicurezza bambini è attiva. |
| F | Pentola non adeguata o troppo piccola; oppure manca la pentola sulla zona di cottura. |
| - | Spegnimento automatico è attiva. |
4.4 OptiHeat Control (indicatore di calore residuo su 3 livelli):
AVVERTENZA!
3/7 Icaloreresiduopuo
esserecaudaustioni.
Gli indicatori molto il livello del calore residuo per le zone cottura attualmente in
uso. Le spie si potrebbero accendere anche per le zone cottura vicine,anche se non sono in uso.
Le zone di cottura a induzione generano il calore richiesto per la cottura direttamente sul fondo della pentola. Il piano in vetroceramica viene leggermente riscaldato dal calore residuo delle pentole.
5. UTILIZZO QUOTIDIANO
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
5.1 Attivazione e disattivazione
Sfiorare per 1 secondo per accendere o spegnere il piano di cottura.
5.2 Spegnimento automatico
La funzione spegne automaticamente il piano di cottura se:
- tutte le zone di cottura sono disattivate,
non è stato impostato il livello di potenza\ dopo l'accensione del piano di cottura, - è stato versato qualcosa o appoggiato un oggetto sul pannello dei comandi per più di 10 secondi (un tetgame, uno straccio, ecc.). Viene emesso un segnale acustico e il piano cottura si disattiva. Rimuovere l'oggetto o pulire il pannello dei comandi.
- Il piano di cottura è surriscaldato (per es. se si esaurisce l'acqua in ebollizione nella pentola). Lasciare raffreddare la zona di cottura prima di utilizzato nuovamente il piano di cottura.
- è stata utilizzata una pentola non idonea. Il simbolo Fsi accende e la zona di cottura si spegne automaticamente dopo 2 minuti.
non è stata spenta una zona di cottura o non è stato modificato il livello di potenza.
Dopo un tempo prestabilito, si accende e il piano di cottura si spegne.
Rapporto tra livello di potenza e il tempo trascorso il quale si spegne il piano di cottura:
Livello di potenza Il piano di cottura si disattiva dopo
1-26ore
3-45 ore
54 ore
6-91,5ora
5.3 Livello di potenza
Sfiorare per augmentare il livello di potenza. Sfiorare per ridurre il livello di potenza. Sfiorare contemporaneamente per spegnere la zona di cottura.
5.4 PowerBoost
Questa funzione aumento la potenza fornita alle zone di cottura a induzione. Questa funzione si può attivare per la zona di cottura
a induzione soltanto per un intervallo di tempo limitato. Al termine di questo intervallo, la zona di cottura a induzione passa automaticamente al livello di potenza massimo impostato.
Fare riferimento al capitolo "Dati tecnici".
Per attivare la funzione per una zona di cottura: sfiorare Psl accende.
Per disattivare la funzione: sfiorare 0
5.5 Timer
- Timer
È possibile utilizzato questa funzione per impostare la durata di una sessione di cottura singola.
Per prima casa, impostare il livello di calore per la zona di cottura, quando impostare la funzione.
Per impostare la zona di cottura: sfiorare ripetutamente fino all'accensione della spia della zona di cottura desiderata.
Per attivare la funzione o cancellare la durata: sfiorare i tasti del timer per impostare il tempo (00 - 99 minuti). Quando la spia della zona di cottura inizia a lampeggiare, parte il conta alla rovescia.
Per visualizzare il tempo residuo: sfiorare ① per impostare la zona di cottura. La spia della zona di cottura inizia a lampeggiare. Sul display compare il tempo residuo.
Per disattivare la funzione: sfiorare per impostare la zona di cottura e quando toccare —. Viene avviato il contro alla rovescia del tempo residuo fino a 00. La spia della zona di cottura scompare.
Al termine delconto alla rovescia, verra emesso un segnale acustico e 00 lampeggerà. La zona di cottura si disattiva.
Per arrestare il segnale acustico: sfiorare
Contaminuti
Si cui utilizzare questa funzione quando il piano di cottura è attivo e le zone di cottura non sono in funzione. Nel display del livello di calore appeare
Per attivare la funzione: sfiorare ① quindi sfiorare + o del timer per impostare il tempo. Allo scadere del tempo, verrà emesso un segnale acustico e 00 lampeggerà.
Per arrestare il segnale acustico: touch
Per disattivare la funzione: sfiorare quindi sfiorare —. Viene avviato il contro alla rovescia del tempo residuo fino a 00.
i
La funzione non ha alcun effetto sul funzionamento delle zone di cottura.
5.6 Sospendi
Questa funzione imposta tutte le zone di cottura che funzionano al livello di calore più basso.
Quando la funzione è attiva, tutti gli altri significoli sui pannelli di controllo sono bloccati. La funzione non interrompe le funzioni del timer.
Sfiorare || per attivare la funzione. si accende.II livello di calore viene ridotto a 1.
Per disattivare la funzione, sfiorare ||Si attiva l'impostazione precedente di calore.
5.7 Blocco
È possibile bloccare il pannello dei comandi,.
mente le zone di cottura sono in funzione.
Questa funzione impedisce di modificare
inavvertamente il livello di potenza.
Impostare innanzitutto il livello di potenza.
Per attivare la funzione: sfiorare. Lsi accende per 4 secondi. Il Timer rimane accesso.
Per disattivare la funzione: sfiorare livello di potenza precedente si accende.
i
Quando si spegne il piano di cottura, si interrompeanche esta funzione.
5.8 Dispositivo di sicurezza bambini
Questa funzione impedisce l'azionamento occidentale del piano di cottura.
Per attivare la funzione: attivare il piano di cottura con Non impostare alcun livello di calore. Sfiorare per 4 secondi. accenderà. Disattivare il piano di cottura con ①
Per disattivare la funzione: attivare il piano di cottura con ① Non impostare alcun livello di calore. Sfiorare per 4 secondi. \ 7accenderà. Disattivare il piano di cottura con①$ .
Per disabilitare la funzione per una sola operazione di cottura: attivare il piano di cottura con ①. Si accenderà. Sfiorare il tasto per 4 secondi Impostare il livello di calore entro 10 secondi. è possibile mettere in funzione il piano di cottura.
Quando si disattiva il piano di cottura con ① la funzione si riattiverà.
5.9 OffSound Control (Disattivazione e attivazione dei segnali acustici)
Disattivare il piano di cottura. Sfiorare il tasto ① per 3 secondi Il display si accende e si spegne. Sfiorare il tasto |per 3 secondi o si accende. Sfiorare della zona anteriore sinistra per effettuare la selezione seguente:
- -segnali acustici sono spenti
- -segnali acustici sono attivi
Per confermare la selezione, attendere finché il piano di cottura non si disattiva automaticamente.
Quando la funzione è impostata su segnali acustici saranno udibili sostanto quando:
- si sfjora
Contaminuti diminuisce
- Timer diminuise
- si appoggia un oggetto sul pannello dei comandi.
5.10 Gestione energia
- Tutte le zone di cottura sono collegate a una fase. Vedere l'illustrazione.
- La funzione si attiva quando l'assorbimento massimo delle zone di cottura supra l'assorbimento massimo della fase.
- La funzione suddividee la potenza tra le zone di cottura.
-
La funzione riduce la potenza delle altre zone di cottura.
-
Il display dell'impostazione di calore delle zone ridotte alternata l'impostazione di calore scelta e l'impostazione di calore ridotta. Dop o un po' di tempo il display dell'impostazione del calore delle zone ridotte rimane sull'impostazione di calore ridotta.
6. CONSIGLIE SUGGERIMENTI UTILI
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
6.1 Pentole
Per le zone di cottura a induzione, un forte campo elettromagnetico crea il calore nelle pentole molto rapidamente.
Utilizzare le zone di cottura a induzione con pentole idonee.
- Il fondo delle pentole deve essere il più possibile spesso e piano.
- Verificare che le basi della pentola siano asciutte prima di collocarle sulla superficie del piano cottura.
- Per evitare graffi, non far scivolare o strofinare la pentola sul vetroceramica.
Materiale delle pentole
- corretto: materiali idonei: ghisa, acciaio, acciaio smaltato, acciaio inox, fondi multistrato (con una marcatura corretta da parte del produttore).
- non adatto: alluminio, rame, ottone, veto, ceramica, porcellana.
Una pentola è adatta per un piano di cottura a induzione se:
- l'acqua raggiunge velocemente l'ebollizione su una zona di cottura a induzione impostata sul livello di cottura massimo.
- una calamita si attacca al fondo della pentola.
Dimensioni delle pentole
- Le zone di cottura a induzione si adattano automaticamente alle dimensioni del fondo della pentola.
- L'efficienza della zona di cottura dipende dal diametro delle pentole. Una pentola con un diametro inferiore alla zona più piccola riceve solo una parte della potenza generata alla zona di cottura.
- Per motivi di sicurezza e risultati di cottura ottimali, non utilizzato pentole di dimensioni maggiori rispetto a quella indicate nelle "Specifiche delle zone di cottura". Evitare di tenere le pentole vicino al pannello dei comandi durante la sessione di cottura. Ciò potrebbe influire sul funzionamento del pannello dei comandi o attivare accidentally le funzioni piatra.
Vedere la sezione "Dati tecnici".
6.2 I rumori durante l'uso
Se si avverte:
- crepitio: si stanno utilizzato pentole di materiali diversi (costruzione a sandwich).
- fischio: si stanno utilizzato la zona di cottura a livelli di potenza elevati con pentole di materiali diversi (costruzione a sandwich).
- ronzio: si stanno utilizzato livelli di potenza elevati.
- scatto: si verifica un'accensione elettrica.
- sibilo, ronzio: la ventola funziona.
I rumori descritti sono normali e non sono indicano un guasto dell'apparecchiatura.
6.3 Esempi di impiego per la cottura
La corrisazione tra il livello di potenza e il consumo di energia della zona di cottura non è regolare. L'augimento del livello di potenza non è proportionale all'aumento del consumo di energia. Ciò significica che una zona di cottura con un livello di potenza medio impiega meno della metà della propria energia.
I dati riportati in tabella sono puramenteindicativi.
| Livello di poten-za | Usare per: Tempo | Suggerimenti(min.) |
| 1 Tenere in caldo le pietanze cotte. secondo | Mettere un coperchio sulla pentola.necessità | |
| 1 - 2 Salsa olandese: fondere burro, ciocco-lata, gelatina. | 5 - 25 Mescolare di tanto in tanto. | |
| 1 - 2 Solidificare: omelette morbide, uova strapazzate. | 10 - 40 Cucinare coprendero con un coperchio. | |
| 2 - 3 Cuocere risso e pietanze a base di latte,riscaldare pietanze pronte. | 25 - 50 Aggiungere al risso almeno una doppiaguardità di liquido, mescolare a metàdelprocesso i preparati a base di lat-te. | |
| 3 - 4 Cuocere a vapore verdure, pesce, carne. | 20 - 45 Aggiungere un paio di cucchiai di liqui-do. | |
| 4 - 5 Cuocere al vapore le patate. 20 - 60 Usare al max. ¼ I di acqua per 750 gdi patate. | ||
| 4 - 5 Bollire grandi quantità di alimenti, stu-fati e zuppe. | 60 - 150 Fino a 3 I di liquido più gli ingredienti. | |
| 6 - 7 Frittura delicata: cotoilette, cordon bleu,costoilette, polpette, salsicce, fegato,uova, frittelle, krapfen. | secondo Girare a metà tempo.necessità | |
| 7 - 8 Frittura, frittelle di patate, lombate,bistecche. | 5 - 15 Girare a metà tempo. | |
| 9 Portare a ebollizione l'accua, cuocere la pasta, rosolare la carne (gulasch, stufati), friggerepatatine. | ||
| Portare a ebollizione grandi quantità d'accua. PowerBoost è arrivato. | ||
7. MANUTENZIONE E PULIZIA
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
7.1 Informazioni generali
- Pulire il piano di cottura dopo agli impiego.
- Usare sempre pentole con il fondo pulito.
- I graffiti o le macchie scure sulla superficie non compromettono il funzionamento del piano di cottura.
- Usare un prodotto di pulizia adatto alla superficie del piano di cottura.
- Il vetro richiede l'uso di un raschietto speciale.
7.2 Pulizia del piano di cottura
- Togliere immediatamente: plastica sciolta, pellicola in plastica, zucchero e
alimenti con zucchero, in caso contrario la sporcizia potrebbe causare danni al piano cottura. Attenzione a evitare le usioni. Appoggiare lo speciale raschietto sulla superficie in vetro, formando un angolo acuto, e spostare la lama sulla superficie.
- Quando il piano di cottura è sufficientemente raffreddato, è possibile rimuovere: i segni di calcare e d'acqua, le macchie di grasso e le macchie opalescenti. Pulire il piano di cottura con un panno umido e un detergente non abrasivo. Al termine della pulizia, asciugare il piano di cottura con un panno morbido.
- Togliere macchie opalescenti: usare una soluzione di acqua con aceto e pulire la superficie in vetro con un panno.
8. GUIDA ALLA RISOLUZIONE DEI PROBLEMI
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
8.1 Cosa fare se...
Problema Causa possibile Soluzione
| Non è possibile attivare il piano cottura o metterlo in funzione. | Il piano cottura non è collegato a una fonte di alimentazione elettrica o non è collegato correttamente. | Accertarsi che il piano cottura sia collegato correttamente alla rete elettrica. |
| È saltato il fusabile. Verificare che il fusabile sia la causa | del malfunzionamento. Nel caso in cui il fusabile continui a saltare, rivolgersi ad un elettricista qualificato. | |
| Non è stato impostato il livello di calore entro 10 secondi. | Accendere nuovamente il piano cottura e impostare il livello di calore in me- no di 10 secondi. | |
| Sono stati toccati 2 o più tasti senso-re contemporaneamente. | Toccare solo un tasting sensore. | |
| Sospendi è in funzione. Consultare la sezione "Utilizzo dati- | diano". | |
Problema Causa possible Soluzione
| C'è acqua o macchie di grasso sul pannello dei comandi. | Pulire il pannello dei comandi. |
| Viene emesso un segnale acustico e il piano di cottura si spelgnere. Quando il piano di cottura è disattivato perché é sennane. | Rimuovere l'oggetto dai tasti sensore. |
| Il piano di cottura si disattiva. è stato appoggiato qualcosa sul ta-sto sensore ① | Rimuovere l'oggetto dal tasto sensore. |
| L'indicatore di calore residuo non si accende. | La zona non è calda perché è rima-sta in funzione solo per brevissimo tempo, oppure il sensore è danneggiato. Se la zona ha funzionato abbastanza a lungo da essere calda, rivolgersi a un Centro di assistenza autorizzato. |
| Il livello di calore cambia tra due livelli. | Gestione energia è in funzione. Consultare la sezione "Utilizzo quotidi-diano". |
| I tasti sensore si surriscaldano. Le pentole sono troppo grande o so-no state collocate troppo vicino ai comandi. | Se possibile, collocare le pentole gran-di sulle zone posteriori. |
| Assenza di suono quando si toccano i tasti sensore del pannello. | I segnali acustici sono disattivati. Attivare i segnali acustici. Consultare la sezione "Utilizzo quotidiano". |
| Lsi accende. | Dispositivo di sicurezza bambini o Blocco è in funzione. Consultare la sezione "Utilizzo quotidi-diano". |
| Fsi accende. | Non ci sono pentole sulla zona. Mettere le pentole sulla zona. |
| Le pentole non sono adatte. Utilizzato pentole idonee. Fare riferi-mentation a "Consigli e suggerimenti". | |
| Il diametro del fondo delle pentole è troppo piccolo per la zona. | Utilizzato pentole con dimensioni cor-rette. Vedere la sezione "Dati tecnici". |
| Ee un numero si accendono. | C'è un erre nel piano di cottura. Spagnere e riaccendere il piano cottu-ra-thirds ago. Se Ee accende nuovamente, scollegare il piano cottu-ra dall'alimentazione elettrica. Dopo 30 secondi, scollegare nuovamente il piano cottura. In caso di ricomparsa dell'ana-malia, rivolgersi a un Centro di assi-stenza autorizzato. |
| Si sente un bip costante. Il collegamento elettrico non è cor-retto. | Scollegare il piano cottura alla rete elettrica. Consultare un elettricista qualificato per controllare l'installazione. |
8.2 Se non è possible trovare una soluzione...
Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Autorizzato. Fornire i dati riportati sulla
targhetto dei dati. Fornire inoltre il codice a tre lettere per il piano in vetroceramica (si trova nell'angolo del piano cottura) e il messaggio di erre visualizzato. Assicurarsi di aver acceso il piano di cottura correttamente. In caso di azionamento errato dell'apparecchiatura, l'intervento del technician
del Centro di Assistenza o del rivenditore potra essere effettuato a pagamento anche durante il periodo di garanzia. Le istruzioni relative al Centro di Assistenza e alle
condizioni di garanzia sono continue nel libretto della garanzia.
9. DATI TECHNICI
9.1 Specifiche delle zone di cottura
| Zona di cottura Potenza nominale (impostazione di calore massima) [W] | PowerBoost [W] PowerBoost dura- ta massima [min.] | Diametro delle pentole [mm] |
Anteriore centrale 2300 3700 10 180 - 210
Posteriore centrale 1400 2500 4 125 - 145
La potenza delle zone di cottura può differire in alcune piccole gamme dai dati presenti in tabella. Cambia con il materiale e le dimensioni delle pentole.
Per risultati di cottura ottimali, utilizzare pentole con un diametro non superiore a quello riportato in tabella.
9.2 Etichette fornite con il sacchetto degli accessori
Attaccare le etichette adesive come indicato di seguito:
A. Attaccarla sul Foglietto di garanzia ed inviare esta parte (ove prevista).
B. Attaccarla sul Foglietto di garanzia e conservare esta parte (ove prevista).
C. Attaccarla sul libretto di istruzioni.
10. EFFICIENZA ENERGETICA
10.1 Informazioni sul prodotto conformmente a EU 66/2014 valido solo per il mercato UE
Identificativo modello LIT30230C
| Tipodi piano di cottura Piano di cottura da incasso | ||
| Numero di zone di cottura 2 | ||
| Tecnologia di riscaldamento Induzione | ||
| Diametro delle zone di cottura circolari (Ø) Anteriore centrale | 21.0 cm | |
| 14.5 cm | ||
| Consumo di energia per zona di cottura (EC electric cooking) | Anteriore centrale | 188,9 Wh/kg |
| Posteriore centrale | 183,4 Wh/kg | |
| Consumo di energia del piano di cottura (EC electric hob) 186,2 Wh/kg | ||
EN 60350-2 - Apparecchiature elettriche per la cottura per uso domestico - Parte 2: Piani di cottura - Metodi per la misurazione delle prestazioni
10.2 Risparmio energetico
È possibile risparmiare energia quotidianamente durante la cottura seguendo i suggerimenti che seguono.
-
Quando si riscalda l'acqua, utilizzare solo la quantità necessaria.
-
Se possibile, coprire sempre le pentole con il coperchio.
- Prima di attivare la zona di cottura, sistemare la pentola.
- Sistemare le pentole più piccole sulle zone di cottura più piccole.
- Posizione are le pentole direttamente al centro della zona di cottura.
Utilizzare il calorie residuo per mantenere caldi i cibi o fonderli.
11. CONSIDERAZIONI SULL'AMBIENTE
Riciclare i materiali con il symbolo. Butare I'imballaggio negli apposti contentori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che
riportano il symbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
MÉS DOMÁJAM PAR JUMS
Paldies, ka iegadajaties Electrolux ieri. Esat izveljujs produktu, kas jau vairakus gadu desmitus apvieno profesionalias pieredzes un inovaciju. Atjautigs un stiligs, radits, nemot vera jusu velmes. Tapec katru reizi lietojot, varat but drosi, ka sasniegsiet izcilus rezultatus.
Laipni Iudzam Electrolux pasaule!
1-26 ore.
3-45 ore.
54 ore.
6-91,5 ore
5.3 Nivelul de caldura
Iocetnte haw cajT da:
Pn6abte cabte 3a Kopuhebe, 6poUype u HOpMaucje 3a peuaBaHe npo6lema, cepBnc u nonpaKy:
www.electrolux.com/support
PerectpyjTe npoun3BOD paDn 6oJe ycnyre:
www.registerelectrolux.com
Kynite npibop, noTpoShn MaTepnjAn i opuHaJHe pe3epBHe deNoBe 3a cBojypehaj:
www.electrolux.com/shop
Autorizzato. Utilice solamente piezas de recambio originales.
