| Produkttyp | Einbau-Induktionskochfeld |
| Marke | AEG |
| Modell | Domino LIT30230C |
| Anzahl der Kochzonen | 2 |
| Heiztechnologie | Induktion |
| Vordere Mitte - Durchmesser | 21,0 cm |
| Vordere Mitte - Nennleistung | 2300 W (PowerBoost 3700 W) |
| Hintere Mitte - Durchmesser | 14,5 cm |
| Hintere Mitte - Nennleistung | 1400 W (PowerBoost 2500 W) |
| Sonderfunktionen | PowerBoost, Pause, Timer, Tastensperre, Kindersicherung, OffSound Control |
| Anzeige | Kochstufen (1-9), Restwärmeanzeige 3 Stufen, digitaler Timer |
| Stromversorgung | 230 V / 50 Hz, Kabel H05V2V2-F |
| Abmessungen (B x T) | Ca. 30 x 52 cm (Standard Domino) |
| Gewicht | Ca. 5 kg |
| Oberflächenmaterial | Glaskeramik |
| Reinigung | Weiches Tuch, mildes Reinigungsmittel, spezieller Schaber für eingebrannte Verschmutzungen |
| Sicherheit | Automatische Abschaltung, Kindersicherung, Topferkennung, Überhitzungsschutz |
| Energieverbrauch | 186,2 Wh/kg (Kochfeld) |
| Ersatzteile | Verwenden Sie nur Original-AEG-Teile |
| Garantie | Siehe beiliegendes Garantieheft |
Häufig gestellte Fragen - Domino LIT30230C AEG
Benutzerfragen zu Domino LIT30230C AEG
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Herd kostenlos im PDF-Format! Finden Sie Ihr Handbuch Domino LIT30230C - AEG und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Domino LIT30230C von der Marke AEG.
BEDIENUNGSANLEITUNG Domino LIT30230C AEG
Benutzerinformation DE 127
Odbnyiecs Xpnoons EL 146
Pereictpaate Baun npooyk3a no-do6po o6cnyKbahe:
www.registerelectrolux.com
Kynete akcecoapn, KOncymatnbN i opunHaJIHn pe3epBn qactn 3a Bauny ypei: www.electrolux.com/shop

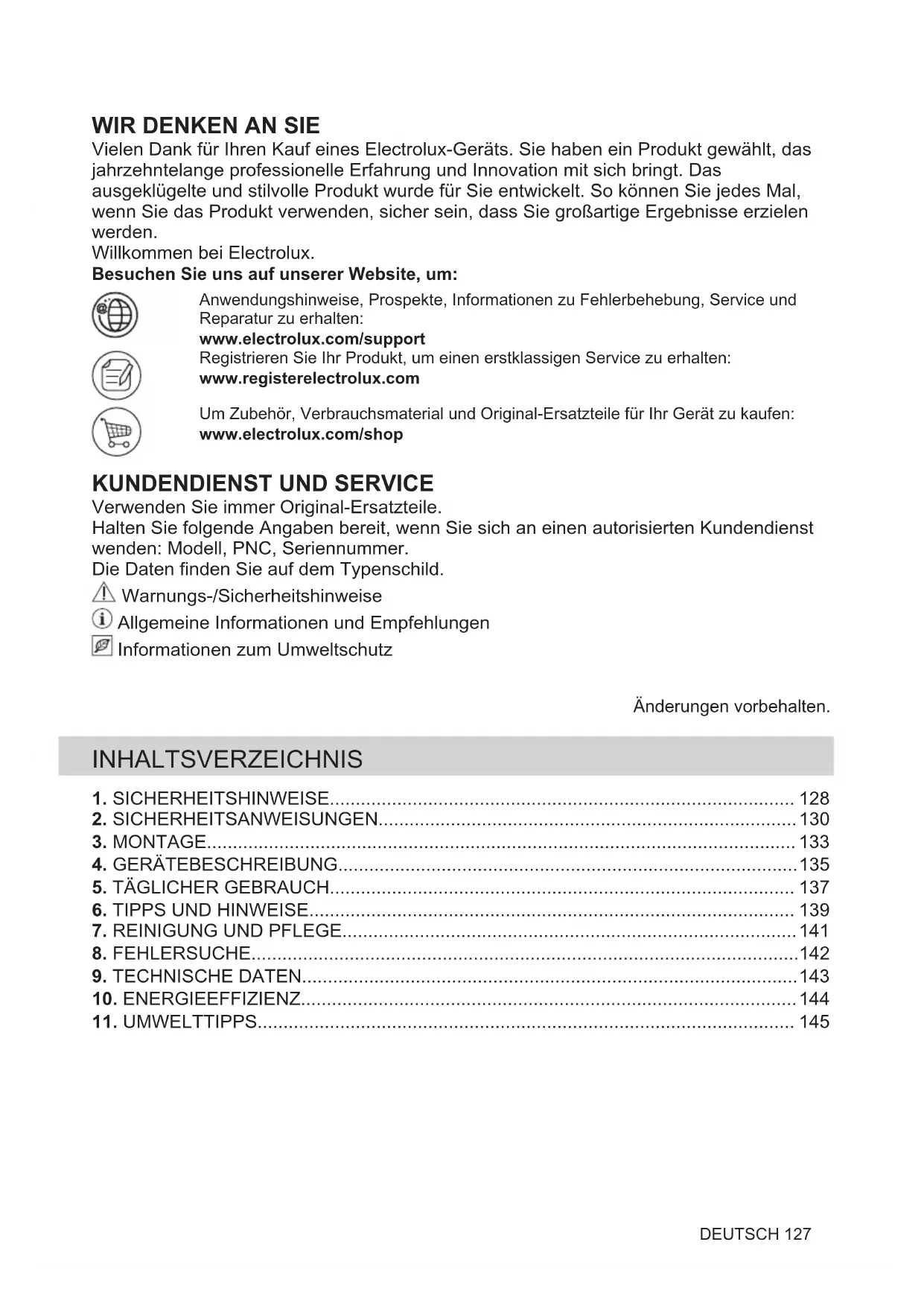

Vielen Dank für ihren Kauf eines Electrolux-Geräts. Sie haben ein Produkt gewählt, das jahrzehntelange professionelle Erfahrung und Innovation mit sich bringt. Das ausgeklugelte und stilvolle Produkt wurde für Sie entwickelt. So konnen Sie jedem Mal, wenn Sie das Produkt verwenden, sicher sein, dass Sie großartige Ergebnisse erzielen werden.
Willkommen bei Electrolux.
Besuchen Sie uns auf unserer Website, um:
Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und
Reparatur zu erhalten:
www.electrolux.com/support
Registieren Sie Ihr Produkt, um einen erstklassigen Service zu erhalten:
www.registerelectrolux.com
Um Zubehor, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen:
www.electrolux.com/shop
KUNDENDIENST UND SERVICE
Verwenden Sie immer Original-Ersatzteile.
Halten Sie folgende Angaben bereit, wenn Sie sich an einen autorisierten Kundendienst wenden: Modell, PNC, Seriennummer.
Die Daten finden Sie auf dem Typenschild.
Warnungs-/Sicherheitshinweise
已 Allgemeine Informationen und Empfehlungen
Informationen zum Umweltschutz
Änderungen vorbehalten.
INHALTSVERZEICHNIS
1.SICHERHEITSHINWEISE 128
2.SICHERHEITSANWEISUNGEN 130
3.MONTAGE 133
4.GERATEBESCHREIBUNG 135
5. TÄGLICHER GEBRAUCH 137
6. TIPPS UND HINWEISE 139
7. REINIGUNG UND PFLEGE 141
8. FEHLERSUCHE 142
9. TECHNISCHE DATEN 143
10. ENERGIEEFFIZIENZ 144
11. UMWELTTIPIPS 145
1. SICHERHEITSHINWEISE
Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.
1.1 Sicherheit von Kindern und schutzbedürftigen Personen
- Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
- Kinder zwischen 3 und 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung müssen vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.
- Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.
- Kinder dürfen nicht mit dem Gerät speiten.
- Halten Sie samentliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
- WARNUNG: Halten Sie Kinder und Haustiere während des Betriebs oder der Abkuhlphase vom Gerät fern. Die zugänglichen Geräteile werden beim Betrieb sehr heiß.
- Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
- Kinder dürfen keine Reinigung und Wartung ohne Beaufsichtigung durchführren.
1.2 Allgemeine Sicherheit
- WARNUNG: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente.
- WARNUNG: Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.
- Versuchen Sie NIEMALS, ein Feuer mit Wasser zu Löschen, sondern schalten Sie das Gerät aus unddecken Sie die Flamme ab, z.B. mit einem Deckel oder einer Feuerlöschdecke.
VORSICHT: Das Gerät darf nicht durch ein externes Schaltgerät, wie einer Zeitschaltuhr, mit Strom versorgt oder an einen Schaltkreis angeschlossen werden, der vom einem Programm regelmäß ein- und ausgeschaltet wird.
VORSICHT: Der Kochvorgang muss überwacht werden. Ein kurzer Kochvorgang muss kontinuierlich überwacht werden. - WARNUNG: Brandgefahr: Legen Sie keine Gegenstände auf dem Kochfeld ab.
- Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heißt werden können.
- Verwenden Sie ds Gerät nicht, bevor es in den Einbauschrank gesetzt wird.
- Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
- Schalten Sie die Kochzone nach dem Gebrauch ab und verlassen Sie sich nicht auf die Topferkennung.
-
Hat die Glaskeramik-/Glasoberfläche einen Sprung, schalten Sie das Gerät aus undnehmen Sie es vom Stromnetz. Falls das Gerät direkt mit dem Stromnetz verbunden ist und nicht getrennt werden kann,nehmen Sie die Sicherung für den Anschluss hersaus,um die Stromversorgung zu unterbrechen. Verständigen Sie in jeder Fall den autorisierten Kundendienst.
-
Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.
- WARNUNG: Verwenden Sie nur Schutzabdeckungen des Herstellers des Kochgeräts, von whom in der Bedienungsanleitung als geeignete und empfohlene Schutzabdeckungen oder die im Gerät enthaltene Schutzabdeckung. Es besteht Unfallgefahr durch die Verwendung ungeeigneter Schutzabdeckungen.
2. SICHERHEITSANWEISUNGEN
2.1 Montage
WARNING!
Die Montage des Geräts darf nur von einer qualifizierten Fachkraft durchgeführt werden.
WARNING!
Verletzungsgefahr sowie Risiko von Schaden am Gerät.
- Entfernen Sie das gesamte Verpackungsmaterial.
- Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
- Halten Sie sich an die mitgelieferte Montageanleitung.
Die Mindestabstände zu anderen Geräten und Kuchenmöbeln sind einzuhalten. - Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern. -
Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
Installieren Sie das Gerät nicht direkt geben einer Tur oder unter einem Fenster. So kann heîßes Kochgeschirr nicht herunterfallen, wenn die Tur oder das Fenster geöffnet wird. -
Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.
- Der Boden des Geräts kannheits werden. Achten Sie darauf eine feuerfeste Trennplatte aus Sperrholz, Kichenmobelmaterial oder einem anderen nicht entflammbaren Material unter dem Gerät anzubringen, damit der Boden nicht zugänglich ist.
Die Trennplatte muss den gesamten Bereich unter dem Kochfeld abdecken. - Achten Sie darauf, dass zwischen der Arbeitsplatte und dem Gerät darunter ein Abstand von 2 mm zur Belüftung frei gelassen wird. Schäden, die durch das Fehlen eines Belüftungsabstands entstehen, sind von der Garantie ausgenommen.
2.2 Elektrischer Anschluss
WARNING!
Brand- und Stromschlaggefahr.
- Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
- Das Gerät muss geerdet sein.
-
Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
-
Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
- Vergewissern Sie sich, dass das Gerät ordnungsgemäß installiert ist. Lockere und unsachgemäß Kabel oder Stecker (falls vorhanden) können die Klemme überhitzen.
- Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
- Achten Sie daraufuf, dass das Netzkabel nicht lose hangt oder sich verheddert.
Sorgen Sie davon, dass ein Berührungsschutz installiert wird. - Verwenden Sie die Zugentlastung für das Kabel.
- Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem bereits Gerät oder bereits Kochgeschirr in Berührung kommt.
- Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
- Achten Sie darauf, Netzstecker (falls vorhanden) und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch eines beschädigten Netzkabels an unseren autorisierten Kundendienst oder eine Elektrofachkraft.
- Alle Teile, die gegen direktes Berühren schätzen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug halten.
- Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zuganglich ist.
- Falls die Steckdose lose ist, schreiben Sie den Netzstecker nicht an.
- Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
- Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen konnen. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführrt sein.
2.3 Gebrauch
WARNING!
Verletzungs-, Verbrennungs- und Stromschlaggefahr.
- Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhanden).
- Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.
- Nehmen Sie keine technischen Änderungen am Gerät vor.
Die Luftungsöffnungen dürfen nicht abgedeckt werden. - Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
- Schalten Sie die Kochzonen nach jedem Gebrauch aus.
- Verlassen Sie sich nicht auf die Topferkennung.
- Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Anderenfalls werden sie sehr heiß.
Bedieren Sie das Gerät nicht mit feuchten oder nassen handen oder wenn es mit Wasser in Kontakt gekommen ist. - Benutzen Sie das Gerät nicht als Arbeits-oder Abstellfläche.
- Hat die Geräteoberfläche einen Sprung, trennen Sie das Gerät umgehend von der Spannungsversorgung. Dies dient zur Vermeidung eines Stromschlags.
- Benutzer mit einem Herzschrittmacher müssen einen Mindestabstand von 30 cm zu den Induktionskochzonen einhalten, wenn das Gerät in Betrieb ist.
- Wenn Sie Nahrungsmittel in heiBes Öl geben, kann diese spritzen.
WARNING!
Brand- und Explosionsgefahr
- Erhitzte Ole und Fette können brennbare Dämpfe freiisetzen. Halten Sie Flammen
und erhitzte Gegenstände beim Kochen mit Fetten und Olen von diesen fern.
Die von sehr heisem Öl freigesetzen Dämpfe konnen eine Selfbstzündung verursachen.
- Bereits verwendetes Öl kann Lebensmittelreste enthalten und schon bei niedrigeren Temperaturen eher einen Brand verursachen als frisches Öl.
- Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, in das Gerät und stellen Sie solche nicht in die Höhe oder auf das Gerät.
WARNING!
Risiko von Schaden am Gerät.
- Stellen Sie keinheits Kochgeschirr auf das Bedienfeld.
- Legen Sie keineheiten Topdeckel auf die Glasoberfläche des Kochfeldes.
- Lassen Sie das Kochgeschirr nicht leerkochen.
- Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.
- Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das Kochgeschirr leer ist.
- Legen Sie keine Alufolie auf das Gerät.
Kochgeschirr aus Gusseisen, Aluminium oder mit beschädigten Böden kann die Glas- bzw. Glaskeramikoberfläche verkatzen. Heben Sie das Kochgeschirr stets an, wenn Sie es auf der Kochfläche umsetzen möchten. - Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.
2.4 Reinigung und Pflege
-
Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
-
Schalten Sie das Gerät vor dem Reinigen aus und halten Sie es abkühlen
- Reinigen Sie das Gerät nicht mit Wasserspray oder Dampf.
- Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmen, Lösungsmittel oder Metallgegenstände.
2.5 Wartung
Wenden Sie sich zur Reparatur des Gerats an den autorisierten Kundendienst. Dabei dürfen ausschließlich Originalersatzteile verwendet werden.
- Bezüglich der Lampe(n) in thisem Gerät und separat verkafter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchting geeignet.
2.6 Entsorgung
WARNING!
Verletzungs- und Erstickungsgefahr.
- Für Informationen zur ordnungsgemänen Entsorgung des Gerats wenden Sie sich an die zuständigeCOMMUNALE Behörde vor Ort.
- Trennen Sie das Gerät von der Stromversorgung.
- Schneiden Sie das Netzkabel in der Nähdes Geräts ab, und entsorgen Sie es.
3. MONTAGE
WARNING!
Siehe Kapitel
Sicherheitshinweise.
3.1 Vorder Montage

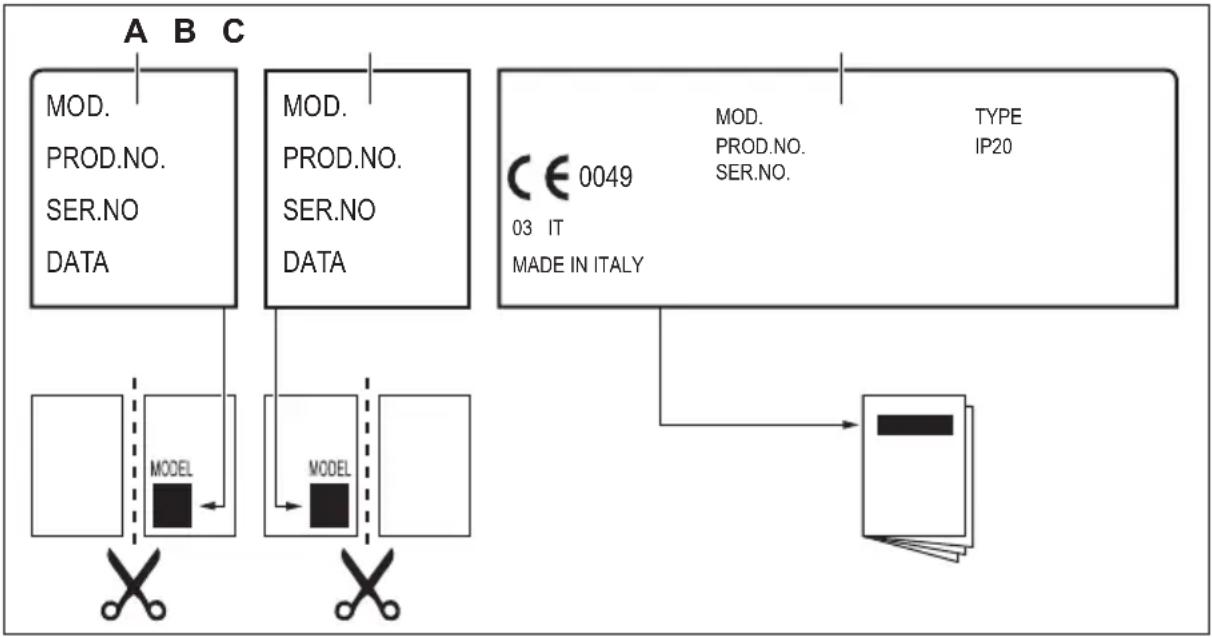

Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht.
Modell
Produknummer
(PNC)
Seriennummer
3.2 Einbau-Kochfelder
Einbau-Kochfelder dürfen nur nach dem Einbau in normgerechte, passende Einbaumöbel und Arbeitsplatten betrieben werden.
3.3 Anschlusskabel
Das Kochfeld wird mit einem Anschlusskabel gefelfert.

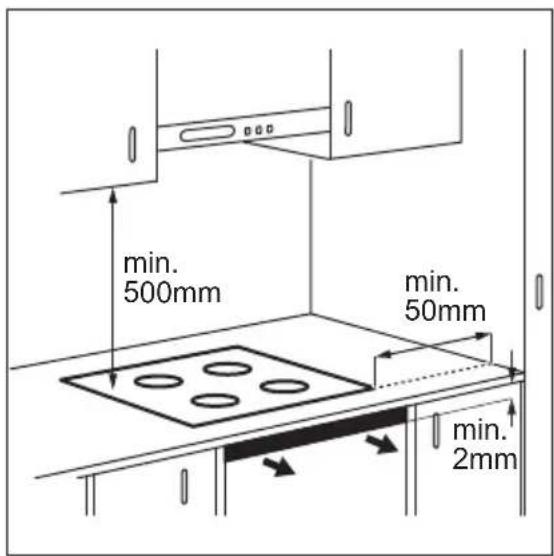

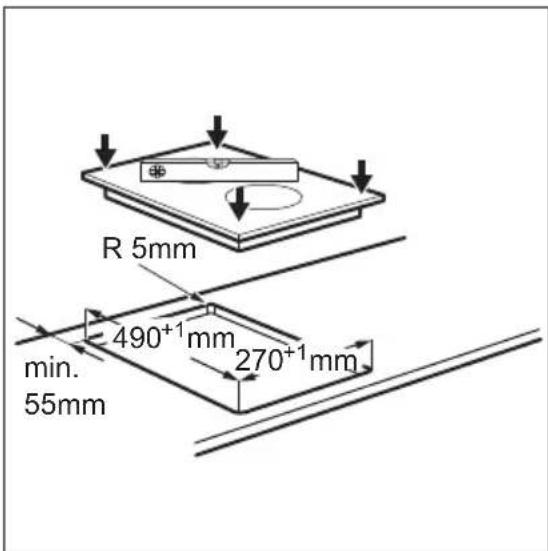

3.5 Montage
- Ersetzen Sie ein defektes Netzkabel durch den Kabeltyp H05V2V2-F, der einer Temperatur von mindestens 90^ standhalt. Wenden Sie sich an den Kundendienst vor Ort.

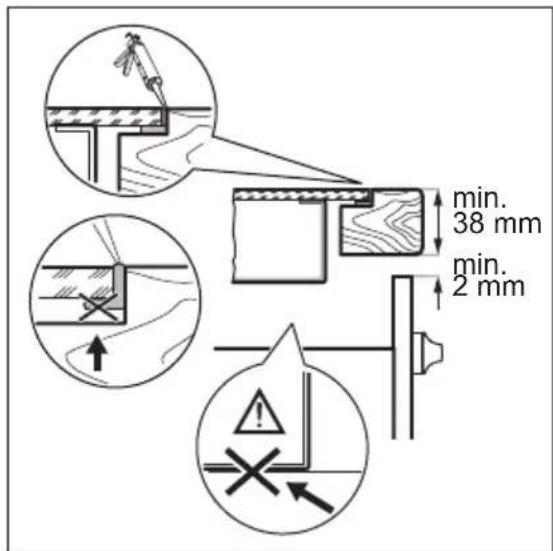

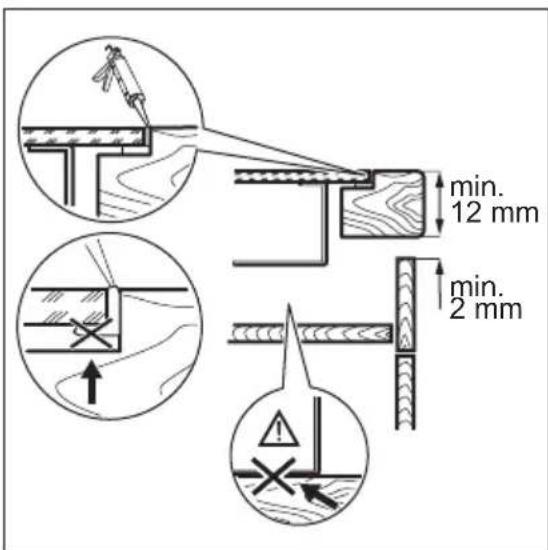

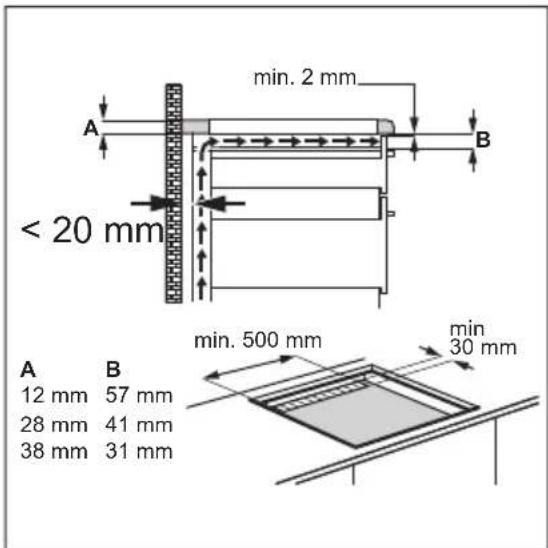

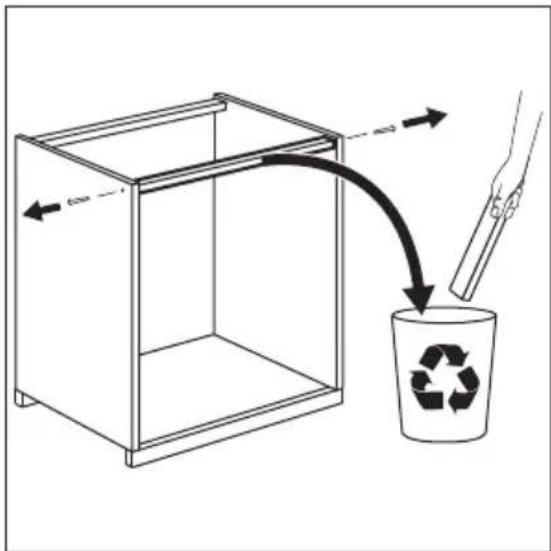

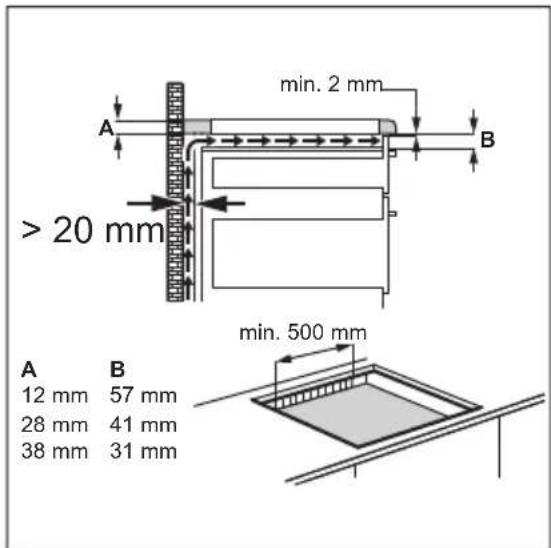

3.4 Anbringen der Dichtung - Aufliegende Montage
- Reinigen Sie die Arbeitsplatte um den Ausschnittbereich.
- Bringen Sie das mitgelieferte 2 × 6 ~mm Dichtungsband umlaufend auf der Unterseite des Kochfelds entlang des äußerten Randes der Glaskeramikscheibe an. Dabei nicht dehnen. Stellen Sie safer, dass sich die Enden des Dichtungsbands in der Mitte auf einer der Seiten des Kochfelds befinden.
- Geben Sie eine einzige Millimeter zur Länge hinzu, wenn Sie das Dichtungsband zuschneiden.
- Fugen Sie die beiden Enden des Dichtungsbands zusammen.

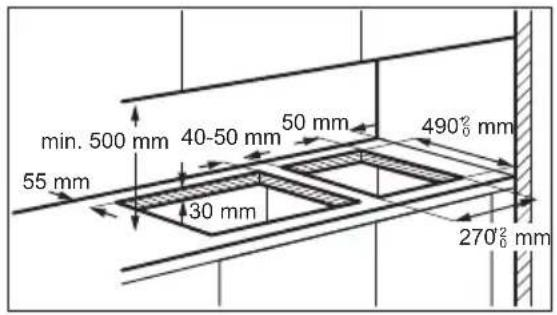

3.6 Montage mehrerer Kochfelder
YouTube
www.youtube.com/electrolux www.youtube.com/aeg
4. GERÄTEBESCHREIBUNG
4.1 Anordnung der Kochflächen
1 Induktionskochzone 2 Bedienfeld

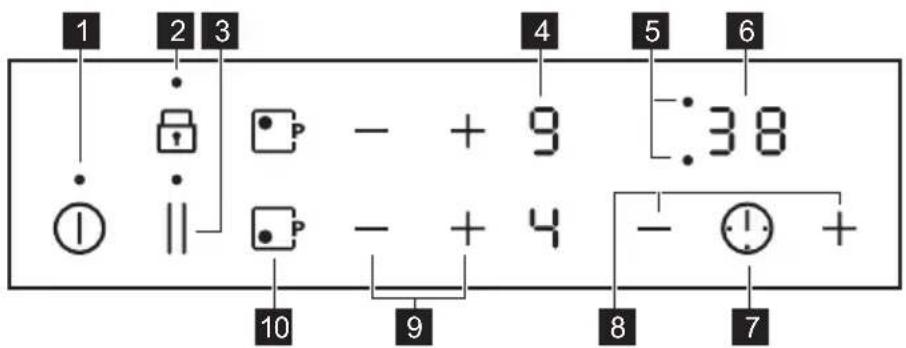

4.2 Bedienfeldanordnung
Bedieren Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrollampen und akustischen Signale informieren Sie über die aktiven Funktionen.
| Sensor-feld | Funktion | Commentar | |
| 1 | ① | EIN / AUS | Ein- und Ausschalten des Kochfeldes. |
| Sensor- feld | Funktion Kommentar | |
| 2 | - | Verriegelung / Kindersicherung Verriegeln / Entriegeln des Bedienfelds. |
| 3 | II | Pause Ein- und Ausschalten der Funktion. |
| 4 | - | Kochstufenanzeige Zeigt die Kochstufe an. |
| 5 | - | Kochzonen-Anzeigen des Timers Zeigt an, für welche Kochzone die Zeit eingestellt wur-de. |
| 6 | - | Timer-Anzeige Zeigt die Zeit in Minuten an. |
| 7 | - | Auswahlen der Kochzone. |
| 8 | +/- | - Erhöhen oder Verringern der Zeit. |
| 9 | +/- | - Einstellen der Kochstufe. |
| 10 | - | PowerBoost Einschalten der Funktion. |
4.3 Anzeige der Kochstufen
| Display Beschreibung | |
| 0 | Die Kochzone ist ausgeschelt. |
| 1.-9 | Die Kochzone ist eingescheltet. |
| u | Pause ist eingescheltet. |
| P | PowerBoost ist eingescheltet. |
| E+Zahl | Eine Störung ist aufgetreten. |
| 3/7 | OptiHeat Control (3-stufige Restwärmeanzeige): Weitergaren/Warmhalten/Restwärme. |
| L | Verriegelung/ Kindersicherung ist eingescheltet. |
| F | Das Kochgeschirr ist ungeeignet oder zu Klein bzw. es befindet sich kein Kochgeschirr auf der Kochzone. |
| - | Automatische Abschaltung ist eingescheltet. |
4.4 OptiHeat Control (3-stufige Restwärmeanzeige)
WARNING!
Esbesteht
Verbrennungsgefahr durch
Restwärme.
Die Anzeigen zeigen den Restwärmegrad der Kochzonen an, die Sie gerade
verwenden. Die Anzeigen der benachbarten Kochzonen können auch dann leuchten, wenn Sie sie nicht benutzen.
Die Induktionskochzonen erzeugen die erforderliche Hitze zum Kochen direkt im Boden des Kochgeschirrs. Die Glaskeramik wird nur durch die Wärme des Kochgeschirrs erhitzt.
5. TÄGLICHER GEBRAUCH
WARNING!
Siehe Kapitel
Sicherheitshinweise.
5.1 Ein- und Ausschalten
Berühren Sie Sekunde lang, um das Kochfeld ein- oder auszuschalten.
5.2 Automatische Abschaltung
Mit dieser Funktion wird das Kochfeld in folgenden Fällen automatisch ausgeschaltet:
- Alle Kochzonen sind ausgeschaltet,
- Nach dem Einsatz des Kochfelds wird keine Kochstufe gewählt,
- Das Bedienfeld ist mehr als 10 Sekunden mit verschütteten Lebensmitteln oder einem Gegenstand bedeckt (Topf, Tuch usw.). Ein akustisches Signal ertont und das Kochfeld schaltet ab. Entfernen Sie den Gegenstand oder reinigen Sie das Bedienfeld.
Das Kochfeld wird zu heiß (wenn beispiselsweise ein Topf leerkocht). Lassen Sie die Kochzone abkühlen, bevor Sie das Kochfeld wieder verwenden. - Sie verwenden ungeeignetes Kochgeschirr. Das Symbol leuchtet auf und die Kochzone wird automatisch nach 2 Minuten ausgeschaltet.
- Eine Kochzone wurde nicht ausgeschaltet bzw. die Kochstufe wurde nicht geändert.
Nach einer Weile leuchtet auf und das Kochfeld schaltet sich aus.
Verhältnis zwischen der Kochstufe und der Zeit, nach der das Kochfeld ausgeschaltet wird:
Kochstufe Das Kochfeld wird ausgeschaltet nach
1-26Std
3-45Std
54Std
6-91,5Stunden
5.3 Einstellen der Kochstufe
Berühren Sie um die Kochstufeneinstellung zu erhöhen. Berühren Sie um die Kochstufeneinstellung zu verringn. Berühren Sie zum Ausschalten der Kochzone und gleichzeitig.
5.4 PowerBoost
These Funktion stellen den Induktionskochzonen zusätzliche Leistung zur Verfügung. Für die Induktionskochzone kann diese Funktion nur für einen begrenzten Zeitraum eingeschaltet werden. Danach schaltet die Induktionskochzone automatisch wieder auf die hochste Kochstufe um.
i Siehe Kapitel,Technische Daten".
Einschalten der Funktion fur eine Kochzone: Berühren Sie leuchtet auf.
Ausschalten der Funktion: Berühren Sie Poder
5.5 Timer
- Countdown-Timer
Sie können diese Funktion verwenden, um die Dauer eines einzelnen Kochvorgangs einzustellen.
Stellen Sie zuerst die Kochstufe für die Kochzone und erst danach die Funktion ein.
Auswahlen der Kochzone: Berühren Sie wiederholt, bis die Anzeige der gewünschten Kochzone erscheint.
Einschalten der Funktion oder Andern der
Zeit: Berühren Sie boder, um die Dauer für den Timer einzustellen (00 - 99 Minuten). Wenn die Kontrollampe der Kochzone anfängt zu blinken, wird die Zeit heruntergebnigt.
So wird die Restzeit angezeigt: Berühren Sie um die Kochzone auszuwahlen. Die Kontrollampe der Kochzone beginnt zu blinken. Das Display zeigt die Restzeit an.
Ausschalten der Funktion: Berühren Sie um die Kochzone auszuwahlen und berühren Sie dann Die verbleibende Zeit zahlt ruckwarts bis 00. Die Kontrollampe der Kochzone erlischt.
Nach Ablauf der Zeit ertont ein akustisches Signal und 00 blinkt. Die Kochzone wird ausgeschaltet.
Ausschalten des Signaltons: Berühren Sie
Kurzzeit-Wecker
Sie konnen diese Funktion verwenden, wenn das Kochfeld eingeschaltet, die Kochzonen aber nicht in Betrieb sind. Das Display zeigt an.
Einschalten der Funktion: Berühren Sie und dann oder des Timers, um die Zeit einzustellen. Nach Ablauf der Zeit blinkt ertont ein akustisches Signal und 00 blinkt.
Ausschalten des Signaltons: Berühren Sie ①.
Ausschalten der Funktion: Berühren Sie
und danachDie verbleibende Zeit zahltrückwarts bis 00.
These Funktion hat keine Auswirkung auf den Kochzonenbetrieb.
5.6 Pause
Mit dieser Funktion werden alle eingeschalteten Kochzonen auf die niedrigste Kochstufe geschalte.
Wenn these Funktion eingeschaltet ist, werden alle anderen Symbole des Bedienfelds verriegelt.
Die Funktion unterbricht nicht die Timer-Funktionen.
Berühren Sie zum Einsatzen der Funktion II.
Leuchtet. Die Kochstufe verringgert sich auf 1.
Berühren Sie zum Ausschalten der Funktion IIEs entscheidt die vorherige Kochstufe.
5.7 Verriegelung
Sie konnen das Bedienfeld sperren, wenn Kochzonen eingeschaltet sind. So wird verhindert, dass die Kochstufe versehentlich geändert wird.
Stellen Sie zuerst die Kochstufe ein.
Einschalten der Funktion: Berühren Sie. Leuchtet 4 Sekunden auf. Der Timer bleibt eingeschaltet.
Ausschalten der Funktion: Berühren Sie. Die vorherige Kochstufe wird angezeigt.
These Funktion wird auch ausgeschaltet, sobald das Kochfeld ausgeschaltet wird.
5.8 Kindersicherung
These Funktion verhindert ein versehentliches Einsatzen des Kochfelds.
Einschalten der Funktion: Schalten Sie das Kochfeld mit ein. Stellen Sie keine Kochstufe ein. Berühren Sie Sekunden lang. Leuchtet auf. Schalten Sie das Kochfeld mit aus.
Ausschalten der Funktion: Schalten Sie das Kochfeld mit ein. Stellen Sie keine Kochstufe ein. Berühren Sie Sekunden lang. Leuchtet auf. Schalten Sie das Kochfeld mit aus.
Vorübergehendes Ausschalten der Funktion für einen einzelnen
Kochvorgang: Schalten Sie das Kochfeld mit ein Leuchtet auf. Berühren Sie 4 Sekunden lang. Stellen Sie die Kochstufe innerhalb von 10 Sekunden ein. Das Kochfeld kann jetzt bedient werden. Wenn Sie das Kochfeld mit ausschalten, wird diese Funktion wieder eingeschaltet.
5.9 OffSound Control (Ein- und Ausschalten des Signaltons)
Schalten Sie das Kochfeld aus. Berühren Sie 3 Sekunden lang. Das Display wird einund ausgeschelt. Berühren Sie 3 Sekunden lang. Es wird der angezeigt. Berühren Sie der vorderen linken Zone zum Auswahlen von:
- Der Signalon ist ausgeschaltet
- der Signaton ist eingeschaltet Ohre Einstellungen werden übernommen, sobald das Kochfeld automatisch ausgeschaltet wird.
Haben Sie die Funktion auf beingestellt, ertont der Signalton nur in folgenden Falle:
BeiderBerhrung von
- Nach Ablauf der für Kurzzeit-Wecker eingestellten Zeit
- Nach Ablauf der für Countdown-Timer eingestellten Zeit
- Wenn das Bedienfeld bedeckt ist.
5.10 Power-Management
- Alle Kochzonen sind an eine Phase angeschlossen. Siehe Abbildung.
Die Funktion wird eingeschaltet, wenn die Gesamtleistung der Kochzonen die maximale elektrische Last der Phase überschreitet.
Die Funktion verteilt die Leistung zwischen den Kochzonen. - Mit dieser Funktion wird die Leistung aller anderen Kochzonen reduziert.
Die Anzeige der Kochzonen mit reduzierter Leistung wechselt zwischen der eingestallen und der reduzierten Kochstufe. Nach einiger Zeit zeigt die Anzeige der Kochzonen mit reduzierter Leistung nur noch die reduzierte Kochstufe an.
6. TIPPS UND HINWEISE
WARNING!
Siehe Kapitel
Sicherheitshinweise.
6.1 Kochgeschirr
Bei Induktionskochzonen erzeugt ein starkes Elektromagnetfeld die Hitze im Kochgeschirr sehr schnell.
Benutzen Sie für die Induktionskochzonen geeignetes Kochgeschirr.
- Der Boden des Kochgeschirrs muss so dick und flach wie möglich sein.
- Stellen Sie sicher, dass die Topfböden sauber sind, bevor Sie sie auf das Kochfeld stellen.
- Um Kratzer zu vermeiden,arf der Topf nicht auf dem Keramikglas verschoben werden.
Kochgeschirrmaterial
- geeignet: Gusseisen, Stahl, Stahlemail, Edelstahl, Boden aus mehreren Schichten verschiedener Materialien (vom Hersteller als geeignet gekennzeichnet).
- nicht geeignet: Aluminium, Kupfer, Messing, Glas, Keramik, Porzellan.
Kochgeschirr eignet sich für Induktionskochfelder, wenn:
- Wasser sehr Schnell auf einer Kochzone kocht, die auf die höchste Erhitzungsstufe geschalteit ist.
- Ein Magnet auf den Boden des Kochgeschirrszieht.
Abmessungen des Kochgeschirrs
- Induktionskochzonen passen sich automatisch an die große des Kochgeschirrbodens an.
Die Kochzoneneffizienz hangt vom Durchmesser des Kochgeschirrs ab. Kochgeschirr mit einem Durchmesser kleiner als das Minimum erhält nur einen Teil der von der Kochzone erzeugten Leistung. - Verwenden Sie aus Sicherheitsgründen und für optimale Kochergebnisse nicht mehr Kochgeschirr als in der
"Spezifikation der Kochzonen" angegeben. Vermeiden Sie es, Kochgeschirr während des Kochvorgangs in der Höhe des Bedienfelds zu halten. Dies konnte sich auf die Funktionseise des Bedienfelds auswirken oder die Kochfeldfunktionen versehentlich aktivieren.
Siehe hierzu „Technische Daten".
6.2 Betriebsgeräusche
Es gibt verschiedene Betriebsgeräusa:
- Knacken: Das Kochgeschirr besteht aus entsprechenden Materialien (Sandwichkonstruktion).
- Pfeifen: Sie haben die Kochzone auf eine hohe Stufe geschalte und das Kochgeschirr besteht aus entsprechenden Materialien (Sandwichkonstruktion).
Summen: Sie haben die Kochzone auf eine hohe Stufe geschalte. - Klicken: Elektrisches Umschalten.
Zischen, Surren: Der Ventilator lauft.
Die Gerausche sind normal und weisen nicht auf eine Störung hin.
6.3 Anwendungsbeispiele für das Garen
Das Verhältnis zwischen der Kochstufe und dem Energieverbrauch der Kochzone ist nicht linear. Bei einer higheren Kochstufe steigt der Energieverbrauch nicht proportional an. Das bedeutet, dass eine Kochzone, die auf eine mittlere Kochstufe eingestellt ist, weniger als die Häfte ihrer maximalen Leistung verbraucht.
Bei den Angaben in der folgenden Tabelle handelt essich um Richtwerte.
| Kochstufe Verwendung: Dauer | (Min.) | Hinweise |
| 1 Warmhalten von gegarten Speisen. Nach Be- darf | darf | Legen Sie einen Deckel auf das Koch- geschirr. |
| Kochstufe Verwendung: Dauer | Hinweise (Min.) | |
| 1 - 2 Sauce Hollandaise, Schmelzen von: Butter, Schokolade, Gelatine. | 5 - 25 Gelegentlich umruhren. | |
| 1 - 2 Stocken: Lockere Omeletts, gehene Eier. | 10 - 40 Mit Deckel garen. | |
| 2 - 3 Köcheln von Reis und Milchgerichten, Erhitzen von Fertigerchten. | 25 - 50 Mindestens doppelte Menge Flüssig-keit zum Reis geben, Milchgerichte nach der Hälfte der Zeit umruhren. | |
| 3 - 4 Dünsten von Gemüse, Fisch, Fleisch. 20 - 45 Einige Esslöfeln Flüssigkeit zugeben. | ||
| 4 - 5 Dampfgaren von Kartoffeln. 20 - 60 Max. ¼ l Wasser für 750 g Kartoffeln verwenden. | ||
| 4 - 5 Kochen großerer Speisemengen, Ein-topfgerichte und Suppen. | 60 - 150 Bis zu 3 l Flüssigkeit plus Zutaten. | |
| 6 - 7 Bei geringer Hitze anbraten: Schnitzel, Cordon bleu, Kotelett, Frikadellen, Bratwürste, Leber, Mehlschwitze, Eier, Pfannkuchen, Donuts. | Nach Be-darf | Nach der Hälfte der Gardauer wen-den. |
| 7 - 8 Braten bei starker Hitze: Rösti, Len-denstücke, Steaks. | 5 - 15 Nach der Hälfte der Gardauer wen-den. | |
| 9 Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes frites. | ||
| Auflkochen großer Mengen Wasser. PowerBoost ist eingeschaltet. | ||
7. REINIGUNG UND PFLEGE
WARNING!
Siehe Kapitel
Sicherheitshinweise.
7.1 Allgemeine Informationen
- Reinigen Sie das Kochfeld nach jedem Gebrauch.
- Verwenden Sie stets Kochgeschirr mit sauberen Böden.
- Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.
- Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.
- Verwenden Sie einen speziellen Reinigungsschaber für Glas.
7.2 Reinigen des Kochfelds
- Folgendes musssofarentfernt
werden: Geschmolzener Kunststoff, Plastikfolie, Zucker und zuckerhaltige Lebensmittel. Anderenfalls konnen die Verschmutzungen das Kochfeld beschädigen. Achten Sie darauf, dass sich niemand Verbrennungen zuzieht. Den speziellen Reinigungsschaber schrag zur Glasfläche ansetzen und über die Oberfläche bewegen.
- Folgendes kann nach ausreichender Abkuhlung des Kochfelds entfernt werden: Kalk- und Wasserränder,
Fettspritzer und metallisch schimmernde Verfürbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und nicht scheuernden Reinigungsmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.
8. FEHLERSUCHE
WARNING!
Siehe Kapitel
Sicherheitshinweise.
8.1 Was zu tun ist, wenn ...
| Störung Mögliche Ursache Problembehebung | ||
| Der Backofen kann nicht eingeschaltet oder bedient werden. | Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spannungsversorgung angeschlossen. | Prüfen Sie, ob das Kochfeld ordnungsgemäß an die Spannungsversorgung angeschlossen ist. |
| Die Sicherung ist durchgebrannt. Vergewissemern Sie sich, dass die Siche-rung die Ursache für die Störung ist.Brennt die Sicherung wiederholt durch,wenden Sie sich an eine qualifizierteElektrofachkraft. | ||
| Sie haben die Kochstufe nicht inner-halb von 10 Sekunden eingestellt. | Schalten Sie das Kochfeld erneut einund stellen Sie innerhalb von wenigerals 10 Sekunden die Kochstufe ein. | |
| Sie haben 2 oder mehr Sensorfeldergleichzeitig berührt. | Berühren Sie nur ein Sensorfeld. | |
| Die Funktion Pause ist in Betrieb. Siehe „Täglicher Gebrauch". | ||
| Auf dem Bedienfeld befinden sichWasser- oder Fettspritzer. | Reinigen Sie das Bedienfeld. | |
| Ein akustisches Signal ertönt unddas Kochfeld wird ausgeschaltet.Wenn das Kochfeld ausgeschelt ist, ertönt ein akustisches Sig-nal. | Sie haben etwas auf ein oder mehrere Sensorfelder gestellt. | Entfernen Sie den Gegenstand vonden Sensorfeldern. |
| Das Kochfeld wird ausgeschaltet. Sie haben etwas auf das Sensorfeldgestellt.① | Entfernen Sie den Gegenstand vondem Sensorfeld. | |
| Die Restwärmeanzeige faktio-niert nicht. | Die Kochzone ist nicht heißt, da sieurkurze Zeit in Betrieb war oderder Sensor ist beschädigt. | Wenn die Kochzone lange genug betrieben wurde, um heißt zu sein, wen-den Sie sich an ein autorisiertes Kun-denzentrum. |
| Die Kochstufe schaltet zwischen zwei Stufen hin und her. | Power-Management in Betrieb. Siehe „Täglicher Gebrauch". | |
| Die Sensorfelder werden heiß. Das Kochgeschirr ist zu groß oderSie haben es zu nahe an die Bedie-nelemente gestellt. | Stellen Sie große Kochgeschirr nachMöglichkeit auf die hinteren Kochzo-nen. | |
Störung Mögliche Ursache Problembehebung
| Es ertont kein Signatton, wenn Sie die Sensorfelder des Bedienfelds berühren. | Der Ton ist ausgeschaltet. Schalten Sie den Ton ein. Siehe „Täglicher Gebrauch". | |
| L leuchtet. | Kindersicherung oder Verriegelung in Betrieb. | Siehe „Täglicher Gebrauch". |
| F leuchtet. | Es befindet sich kein Kochgeschirr auf der Kochzone. | Stellen Sie Kochgeschirr auf die Koch-zone. |
| Sie verwenden ungeeignetes Kochgeschirr. | Verwenden Sie geeignetes Kochgeschirr. Siehe „Tipps und Hinweise". | |
| Der Durchmesser des Kochgeschirr-bodens ist zu Klein für die Kochzone. | Verwenden Sie Kochgeschirr mit den wichtigen Abmessungen. Siehe hierzu „Technische Daten". | |
| E und eine Zahl werden angezeigt. | Es ist ein Fehler im Kochfeld aufge-treten. | Schalten Sie das Kochfeld aus und nach 30 Sekunden wieder ein. Wenn E erneut erscheint, trennen Sie das Kochfeld von der Spannungsvorsorgung. Schalten Sie nach 30 Sekunden das Kochfeld wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Service-zentrum. |
| Es ist ein konstanter Piepton zu hören. | Unsachgemäßer elektrischer An-schluss. | Trennen Sie das Kochfeld von der Stromversorgung. Wenden Sie sich an eine Elektrofachkraft zur Überprüfung der Installation. |
8.2 Wenn Sie das Problem nicht offen können...
Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an ihren Handler oder einen autorisierten Kundendienst. Geben Sie die Daten, die Sie auf dem Typenschild finden, an. Geben Sie damit den dreistelligen Buchstaben-Code für die Glaskeramik (befindet sich in der Ecke der Glasfläche) und die angezeigte
Fehlermeldung an. Vergewissern Sie sich, dass Sie das Kochfeld korrekt bedient haben. Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für die Reparatur durch einen Techniker oder Handler eine Gebühr an. Die Informationen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.
9. TECHNISCHE DATEN
9.1 Technische Daten der Kochzonen
| Kochzone Nennleistung(höchste Kochstu-fe) [W] | PowerBoost [W] PowerBoost maxi- male Einschl-tdauer [Min.] | Durchmesser desKochgeschirrs[mm] |
| Vorne Mitte 2300 3700 10 180 - 210 | ||
| Hinten Mitte 1400 2500 4 125 - 145 | ||
Die Leistung der Kochzonen kann leicht von den Daten in der Tabelle abweichen. Sieändert sich mit dem Material und den Abmessungen des Kochgeschirrs.
Verwenden Sie für optimale Kochergebnisse kein Kochgeschirr, dessen Durchmesser größter als der in der Tabelle angegebene Wert ist.
9.2 Im Zubehörbeutel mitgelieferte Aufkleber
Bringen Sie die Aufkleber, wie unter gezeigt, an:
A. Kleben Sieihn auf die Garantiekarte und verschicken Sie diesen Teil (falls vorhanden).
B. Kleben Sieihn auf die Garantiekarte und behalten Sie diesen Teil (falls vorhanden).
C. Kleben Sieihn auf die Gebrauchsanleitung.
10. ENERGIEEFFIZIENZ
10.1 Produktinformationen gemäß EU 66/2014, nur gültig für den EU-Markt
| Kochfeldtyp Einbau-Kochfeld | ||
| Anzahl der Kochzonen 2 | ||
| Heiztechnologie Induktion | ||
| Durchmesser der krisiförigen Kochzonen (Ø) Vorne Mitte | Hinten Mitte | 21,0 cm |
| 14,5 cm | ||
| Energieverbrauch pro Kochzone (EC electric coo-king) | Vorne Mitte | 188,9 Wh/kg |
| Hinten Mitte | 183,4 Wh/kg | |
EN 60350-2 - Elektrische Kochgeräte für den Hausgebrauch - Teil 2: Kochfelder - Verfahren zur Messung der Gebrauchseigenschaften
10.2 Energie sparen
Beachten Sie folgende Tipps, um beim tätiglichen Kochen Energie zu sparen.
-
Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte Menge.
-
Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.
- Stellen Sie Kochgeschirr auf die Kochzone, bevor Sie sie einschalten.
- Stellen Sie kleineres Kochgeschirr auf die kleineren Kochzonen.
- Stellen Sie das Kochgeschirr mittig auf die Kochzone.
- Nutzen Sie die Restwärme, um die Speisen warm zu halten oder zu schmelzen.
11.UMWELTTIPPS
Recycleln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte
mit diesen Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrer ortlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
ΣAΣ ΣKEΦTOMA ΣTE
Euyapiotoume Toun Etniegeate mua oukeun Electrolux. Etniegeate eva npoiov Toun Xapaktnpietai aTTO ETTayvelambdaikn Eumteipia kai kaivotouia dekaetiwv. Egutvo kai kopsi, Exi Oxediostei yia eoc. EToI, oTOTE TO xpnoiuotoeite, pTOpTe va iote nouxoI OTI Oe TITUYXavete OToudaia aTOTeAeouata KaOe qopa.
Kaawoopiae oTnv Electrolux.
Etnokepeite Tov Iotototno ma yia va:
Bpeite uTIOEiEIGxPnOng, quAldia, ouuoue yia Tnv ETIluon Tpoaunv, Pnpoopiec epic kai EITIOKEUns:
www.electrolux.com/support
KataxwpiaeTo Tpoiov aC, wTe va exe KaAUTEpo epBic:
www.registerelectrolux.com
AyopaoTe aEouap, avawaiqa kai yvnoia avtaaakTikya i th oukeun oac:
www.electrolux.com/shop
EYHPETHNEAATQN KAI SEPBIS
Xpnoiopoioite Tavta mvo yynia aVtAAaktiKa.
Otau ETKIOIVWVEITE To Eouoiobotnveo Kevtro , 3eBaiwtheta otE xTe diaOaTa aokoloutheta oToiyeia: MovTeLo, PNC, ApiooC eipac.
MTopeite va Bpeite Tc nnpoopoe c tny nivakida Te xviKwXapaktnpiotikw.
PpoEioo/ npoox - Pnnpopoe yia nV aqaa
1 i p o o p i kai ouuoue
PnpoopoeC OxETiKa μE TO TEPiβaALov
Ytoketai ae aalayecxwpiic TPOeioinon.
NEPIEXOMENA
- HPOOPIEI ATHN AΦAΛEIA 146
- O△HΓIΕΣ ΓΙA THEN AΣΦΑΛΕΙΑ 149
- EIKATAA TAH 151
- INPIIPAH IPOIONTO 154
- KAOHMEPINH XPHSH 156
6.YIOAEIEEISEKAI SYMBOYAE159
7.ΦPONTIΔA KAI KAΘΑPIΣMA 160 - EπIAYΣH ΠPOBAHMATΩN 161
- TEXNIKA XAPAKTHPISTIKA 163
- ENEPTEIAKH ANO OSH 164
- INEPIBA/ONTIKA ΘEMATA 164
