MANUALE UTENTE Evo Deluxe Cardiobike Capital Sports

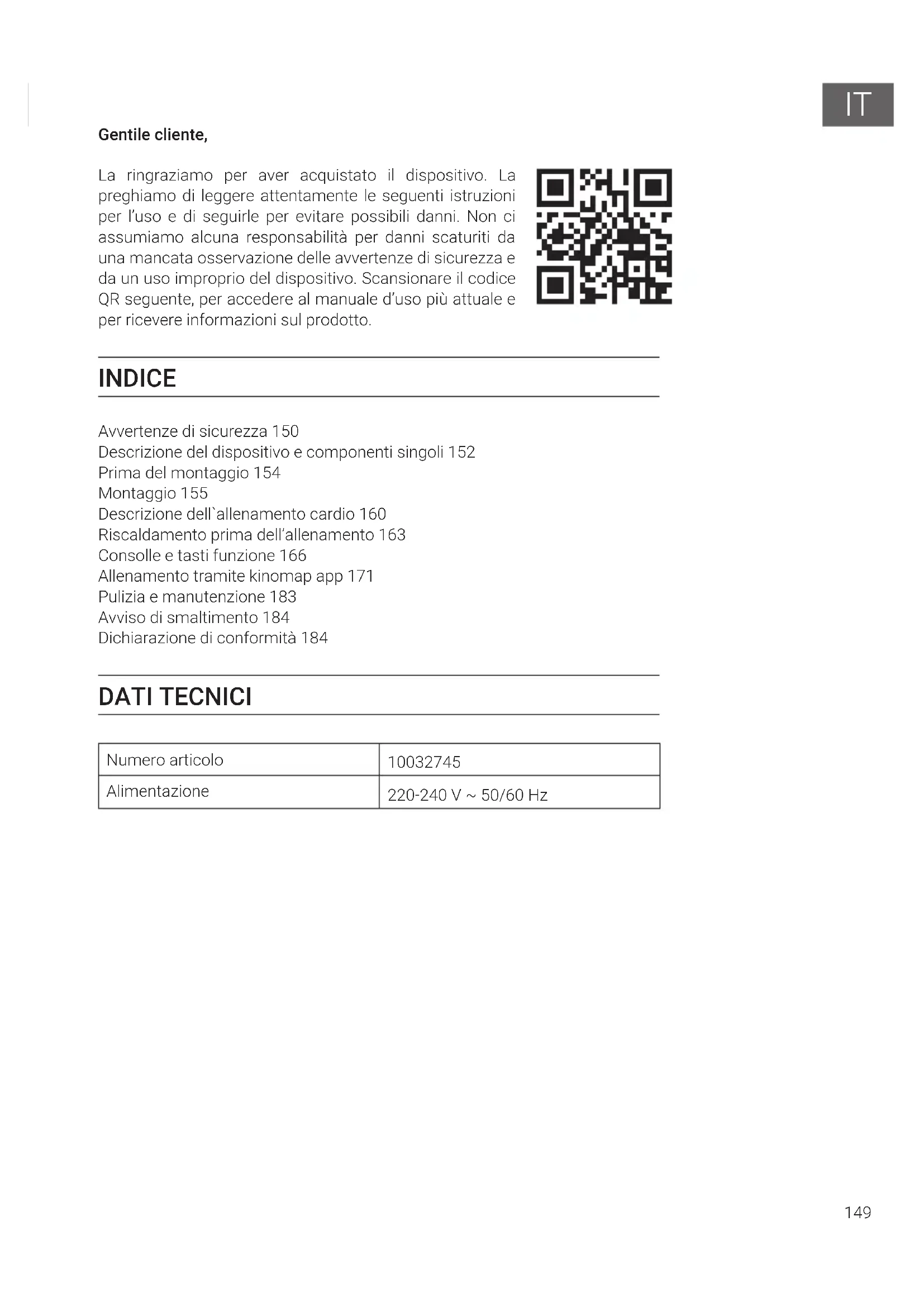

Gentile cliente, La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l’uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d’uso più attuale e per ricevere informazioni sul prodotto. INDICE Avvertenze di sicurezza 150 Descrizione del dispositivo e componenti singoli 152 Prima del montaggio 154 Montaggio 155 Descrizione dell`allenamento cardio 160 Riscaldamento prima dell’allenamento 163 Consolle e tasti funzione 166 Allenamento tramite kinomap app 171 Pulizia e manutenzione 183 Avviso di smaltimento 184 Dichiarazione di conformità 184 DATI TECNICI Numero articolo

Alimentazione 220-240 V ~ 50/60 Hz150

Leggere attentamente tutto il manuale prima di procedere all’uso del dispositivo e conservarlo per future consultazioni. Le caratteristiche del prodotto possono essere leggermente diverse da quelle rappresentate nelle immagini. Il produttore si riserva il diritto di effettuare modiche senza preavviso.

• Conservare il manuale d’uso in un luogo sicuro, in modo da poterlo consultare in ogni momento.

• Procedere al montaggio del dispositivo solo dopo aver letto l’intero manuale d’uso. La sicurezza e l’efcacia del dispositivo sono garantite solo in caso di montaggio corretto e a regola d’arte e in un contesto di utilizzo appropriato. È responsabilità dell’acquirente garantire che tutti gli utilizzatori del dispositivo siano informati riguardo alle avvertenze di sicurezza e alle misure a cui è necessario prestare attenzione.

• Il dispositivo deve essere posizionato sua una supercie piana e stabile per poter essere utilizzato in sicurezza. Per proteggere il pavimento, utilizzare un tappetino. Non utilizzare il dispositivo in ambienti umidi, ad es. vicino a piscine, ecc. La distanza di sicurezza intorno al dispositivo deve essere di almeno 0,5 metri.

• Prima di iniziare il programma di allenamento, consultare assolutamente un medico, per assicurarsi di non avere problemi sici o di salute che potrebbero rappresentare un rischio per il vostro benessere o la vostra sicurezza attraverso l’uso del dispositivo o che potrebbero impedire il corretto utilizzo del dispositivo. Il parere del medico è di importanza vitale se si assumono medicinali che influiscono sul battito cardiaco, sulla pressione sanguigna o sul tasso di colesterolo.

• Prestate attenzione ai segnali del vostro corpo. Un allenamento errato o eccessivo può essere dannoso per la salute. Interrompere l’allenamento se dovesse comparire uno dei seguenti sintomi: dolore, sensazione di pressione sul petto, battito cardiaco irregolare, estrema mancanza di ato, giramenti di testa o nausea. Se uno di questi sintomi dovesse comparire, consultare assolutamente un medico prima di procedere con l’allenamento.

• Non allenarsi subito dopo i pasti.

• Il dispositivo può essere montato solo da persone adulte. Tenere i bambini lontano dal dispositivo.

• Il dispositivo può essere utilizzato esclusivamente in ambienti casalinghi. Avvertenza: peso massimo dell’utilizzatore: 120 kg.151

• Il dispositivo non è adatto a usi terapeutici. Può essere utilizzato solo per gli esercizi descritti nel manuale.

• Indossare un abbigliamento adeguato e scarpe da allenamento durante l’utilizzo del dispositivo. Evitare abiti larghi che potrebbero restare impigliati nel dispositivo o indumenti che limitano la libertà di movimento.

• Tenere la schiena diritta durante l’allenamento.

• Prima di ogni utilizzo, controllare che impugnature, sella, dadi e bulloni siano avvitati saldamente.

• Rispettare la posizione massima per i componenti del dispositivo regolabili e non superare mai il segno “Stop”, in quanto potrebbero insorgere rischi.

• Utilizzare il dispositivo solo secondo le modalità descritte. Se durante il montaggio o il controllo doveste notare componenti difettose o udire strani rumori durante l’utilizzo, interrompete immediatamente l’utilizzo. Tornare ad utilizzare il dispositivo solo dopo aver risolto il problema.

• Quando si solleva o si sposta il dispositivo, fare attenzione a non farsi male alla schiena. Utilizzare sempre una tecnica di sollevamento appropriata e, in caso, chiedere l’aiuto di un’altra persona.

• Tutti i componenti mobili (ad es. pedali, impugnature, sella, ecc.) devono essere manutenuti settimanalmente. Controllarli prima di ogni utilizzo. Se qualcosa dovesse essere allentato o rotto, procedere immediatamente alla riparazione o al ssaggio. Utilizzare il dispositivo solo dopo aver ristabilito la condizione ottimale.

• Tenere il cavo di alimentazione lontano da fonti di calore.

• Non inserire oggetti nelle aperture del dispositivo.

• Prima di spostare o pulire il dispositivo, spegnerlo e staccare la spina. Sfregare le superci con un detergente delicato e un panno umido. Non utilizzare solventi.

• Non utilizzare il dispositivo in luoghi non temperati, come ad es. garage, verande, bagni, carport o all’aperto.

• Utilizzare il dispositivo esclusivamente secondo le modalità descritte nel manuale d’uso.

• Una riparazione errata e modiche strutturali (ad es. la rimozione o sostituzione di parti originali) possono mettere in pericolo l’utilizzatore del dispositivo.

• Il volano diventa estremamente caldo durante l’utilizzo.

• Attivare il tasto di blocco quando non si utilizza il dispositivo.152

2* Stabilizzatore posteriore 1 37 Sella 2 3* Stabilizzatore anteriore 1 39 Vite esagonale M8x40 2 4 Supporto consolle 1 40 Pedale destro 1 5* Manubrio piccolo 1 41 Pedale sinistro 1

Componente di montaggio supporto schiena

Dado di bloccaggio in nylon M8

8 Vite a croce ST4,2x16 8 44 Vite esagonale con testa tonda M10x60

Copertura inferiore sinistra 1 49 Adattatore 1

Copertura frontale sinistra

Vite esagonale con testa piatta M8x55

Copertura frontale destra

60a, 60b, 60c, 60d Gruppo cavo consolle 1 20 Rondella Ø8 8 61a, 61b, 61c, 61d, 61e, 61f, 61g, 61h, 61i, 61j Gruppo del cavo per misurazione battito cardiaco

Avvertenze importanti

• Utilizzare un appoggio morbido, come ad es. cartone, per evitare di grafare il pavimento durante il montaggio.

• Le viti e i dadi sono leggermente ingrassati per proteggerli dalla corrosione. Tenere un panno vicino per pulirsi le mani.

• Alcuni tappi di chiusura in plastica sono già montati sul dispositivo al momento della consegna. Sono indicati sulle immagini relative al montaggio come riferimento, qualora fossero necessarie parti di ricambio.

• Per il montaggio della cyclette sono necessarie viti di lunghezze diverse. Assicurarsi di utilizzare le viti giuste per ogni passaggio. Prima di procedere

• Cercare un luogo di lavoro comodo. Montare la cyclette in un locale aperto con sufciente ventilazione e illuminazione. Dato che la cyclette è trasportabile, non è necessario montarla nel luogo di posizionamento. Per comodità si consiglia comunque di non trasportare la cyclette per lunghe distanze o attraverso passaggi e scale strette dopo il montaggio. Se la cyclette viene montata in locali abitativi, proteggere il pavimento o il tappeto con un tappetino prima di togliere i componenti dall’imballaggio.

• Leggere tutte le avvertenze di sicurezza a pagina 2 di questo manuale.155

• Fissare gli stabilizzatori anteriore e posteriore (#2*, #3*) al telaio principale (#1*) con viti (#59), rondelle (#20) e dadi (#43).

• Fissare i pedali destro e sinistro (#40, #41) alle pedivelle (#65) del telaio principale (#1*). Avvertenza: i pedali sono segnati con „L“ e „R“. Nota: ci sono differenze tra i pedali (#40, #41). Il pedale sinistro presenta giro all’indietro, ruotarlo in senso antiorario. Il pedale destro presenta giro in avanti, ruotarlo in senso orario.156

• Collegare i cavi consolle (#61e) ai cavi per misurare il battito cardiaco (#61f).

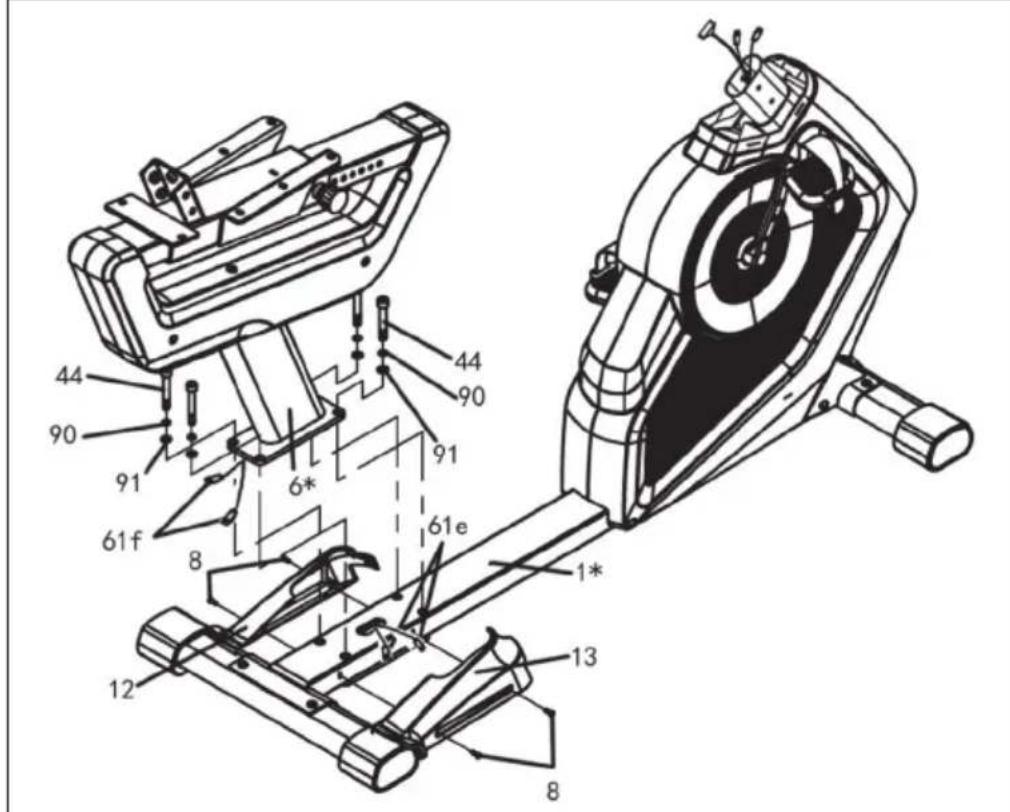

• Collegare il componente di supporto posteriore (#6*) al telaio principale (#1*) con viti (#44), rondelle elastica (#90) e rondelle (#91).

• Collegare la copertura inferiore sinistra (#12) e destra (#13) al telaio principale (#1*) con viti (#8). Nota: per questo passaggio è necessario l’aiuto di un’altra persona.157

• Collegare i cavi per la misurazione del battito cardiaco (#61i) con i cavi (#61j).

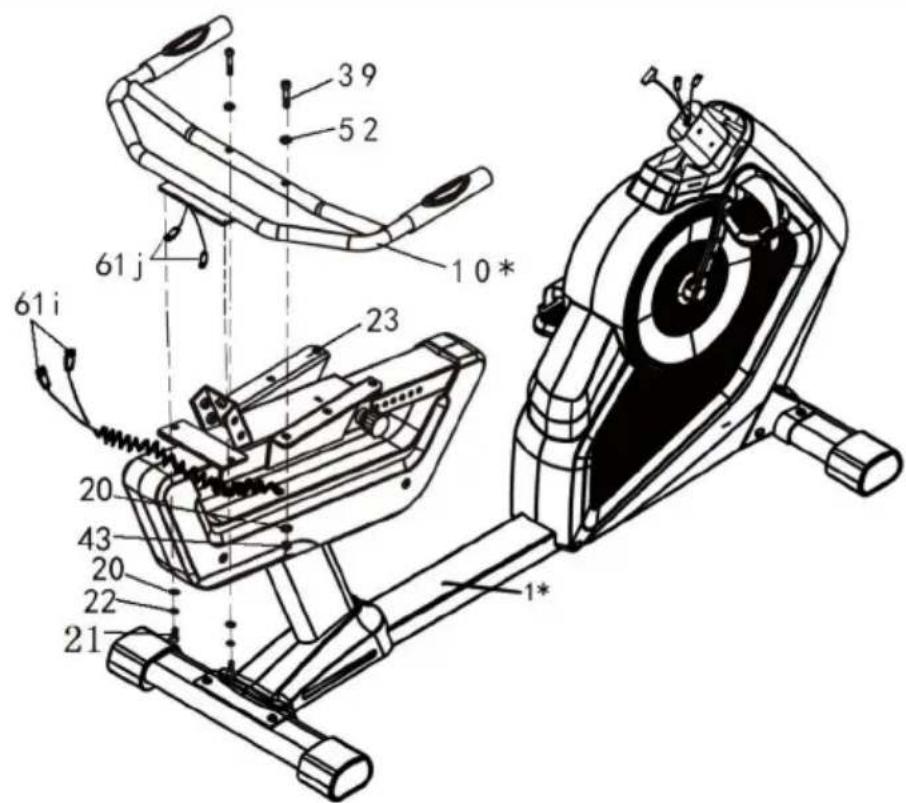

• Collegare il componente di montaggio del manubrio (#10*) e la guida di scorrimento (#23) con viti (#39 & #42), rondelle curve (#52), rondelle (#20), rondelle elastiche (#22) e dadi (#43).158

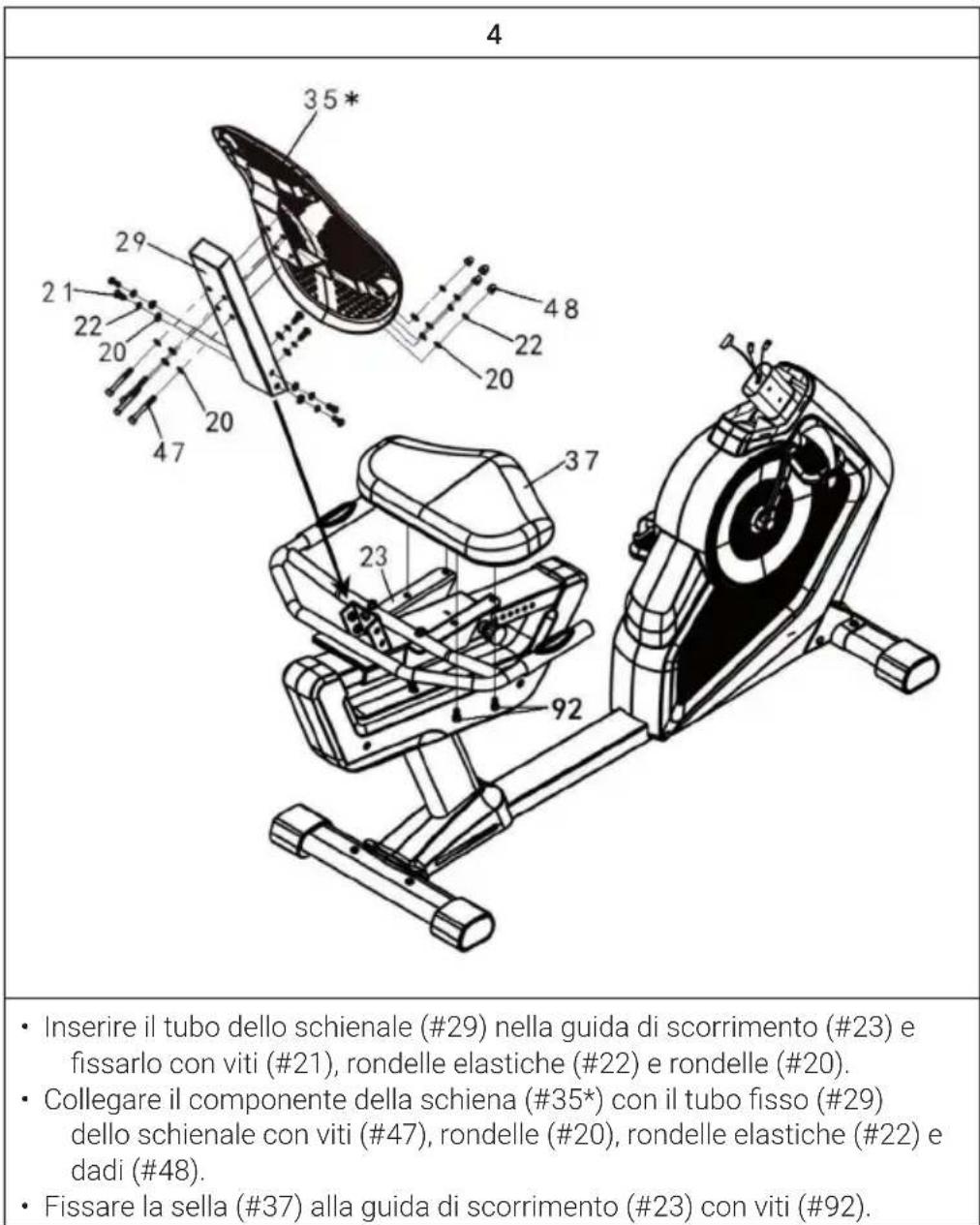

• Inserire il tubo dello schienale (#29) nella guida di scorrimento (#23) e ssarlo con viti (#21), rondelle elastiche (#22) e rondelle (#20).

• Collegare il componente della schiena (#35*) con il tubo sso (#29) dello schienale con viti (#47), rondelle (#20), rondelle elastiche (#22) e dadi (#48).

• Fissare la sella (#37) alla guida di scorrimento (#23) con viti (#92).159

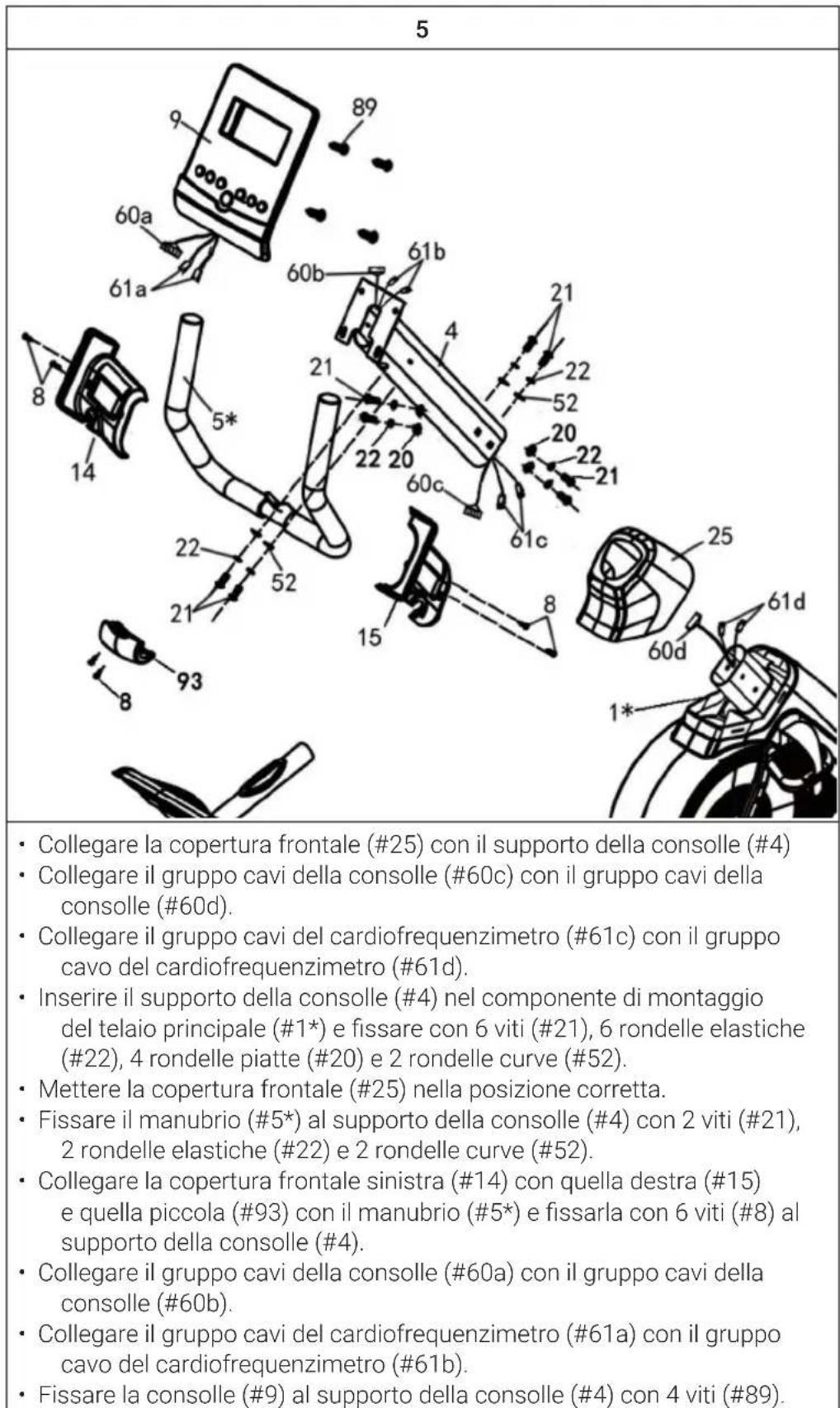

• Collegare la copertura frontale (#25) con il supporto della consolle (#4)

• Collegare il gruppo cavi della consolle (#60c) con il gruppo cavi della consolle (#60d).

• Collegare il gruppo cavi del cardiofrequenzimetro (#61c) con il gruppo cavo del cardiofrequenzimetro (#61d).

• Inserire il supporto della consolle (#4) nel componente di montaggio del telaio principale (#1*) e ssare con 6 viti (#21), 6 rondelle elastiche (#22), 4 rondelle piatte (#20) e 2 rondelle curve (#52).

• Mettere la copertura frontale (#25) nella posizione corretta.

• Fissare il manubrio (#5*) al supporto della consolle (#4) con 2 viti (#21), 2 rondelle elastiche (#22) e 2 rondelle curve (#52).

• Collegare la copertura frontale sinistra (#14) con quella destra (#15) e quella piccola (#93) con il manubrio (#5*) e ssarla con 6 viti (#8) al supporto della consolle (#4).

• Collegare il gruppo cavi della consolle (#60a) con il gruppo cavi della consolle (#60b).

• Collegare il gruppo cavi del cardiofrequenzimetro (#61a) con il gruppo cavo del cardiofrequenzimetro (#61b).

• Fissare la consolle (#9) al supporto della consolle (#4) con 4 viti (#89).160

DESCRIZIONE DELL`ALLENAMENTO CARDIO

Un allenamento cardio regolare stimola il sistema cardiovascolare (cuore e respirazione). Si migliora la propria forma sica, si perde peso e si bruciano i grassi. Questo è l‘allenamento consigliato per perdere peso. Durante l‘allenamento, per prima cosa viene bruciato il glucosio e in seguito vengono bruciati i grassi accumulati nel corpo. Un allenamento cardio impegnativo (ad esempio un allenamento a intervalli, un allenamento ad alta resistenza e per un periodo prolungato) richiede uno sforzo maggiore e migliora non solo la resistenza ma rafforza anche i muscoli. Di solito più l‘allenamento è regolare, più è efciente (anche per sessioni brevi di 20 minuti). Durante l´allenamento La resistenza durante la fase di allenamento cardio è decisiva per l‘intensità dell‘allenamento e per i risultati ad esso collegati. Un allenamento ottimale comprende una fase di riscaldamento (1), una fase di allenamento cardio più intensa (2) e la fase di recupero nale (3). Per fare progressi o bruciare calorie, eseguire queste 3 fasi e allenarsi sull‘ergometro per almeno 20-30 minuti.

1. Fase di riscaldamento

Iniziare sempre l‘allenamento con una resistenza bassa. Un periodo di riscaldamento di 5-10 minuti è importante per riscaldare i muscoli. Soprattutto durante la fase di riscaldamento, la circolazione e i gruppi muscolari devono avere il tempo di adattarsi al work out successivo. Se si è principianti, allenarsi per i primi 3 minuti al livello più semplice e aumentare gradualmente il livello in base al proprio benessere personale.

2. Fase di allenamento cardio

Dopo circa 10 minuti è possibile passare alla fase di allenamento cardio. Se si utilizza il programma di allenamento a intervalli, il computer controlla la resistenza in base al tipo di intervallo scelto e simula il cambiamento di intensità.161

La fase di allenamento cardio viene assegnata all‘area di allenamento aerobica o anaerobica, a seconda della quantità di energia richiesta. Tali aree sono denite come segue: Zona di allenamento aerobica In questa zona si migliora il sistema cardiovascolare e si bruciano i grassi. Nonostante il battito accelerato, la respirazione più profonda, il riscaldamento e la lieve sudorazione, non ci si sente molto affaticati. La respirazione non è signicativamente accelerata e pertanto non si ha affanno e si ha la sensazione di poter sopportare lo sforzo per un tempo prolungato senza affaticarsi troppo. È come se si camminasse in salita in modo facile e veloce. I muscoli e il cuore lavorano più intensamente e possono ottenere la maggior parte del fabbisogno energetico utilizzando l‘ossigeno dalla produzione di energia aerobica. Sebbene anche la produzione di energia anaerobica sia attiva, lo è solo in minima parte. L´acido lattico prodotto in questo processo può essere scomposto per produrre energia. La maggior parte dell´allenamento si dovrebbe completare nella fase di allenamento aerobico. Se si aumenta ulteriormente l’intensità, si raggiunge un limite nel quale l´energia aerobica non sarà più in grado di aumentare la sua produzione. A questo punto avviene uno spostamento verso la produzione di energia anaerobica la quale viene usata in misura maggiore. Ora si passa alla fase di allenamento anaerobico. Allenamento anaerobico In questa zona si migliorano le prestazioni e la velocità. Non appena in questa fase si aumenta di nuovo l’intensità dell´allenamento, il movimento diventa notevolmente più faticoso a causa del crescente livello di lattato. Si comincia a sudare maggiormente, la respirazione diventa più veloce e dopo un po´ di tempo, in base alla propria forma sica, i muscoli sono affaticati, ci si sente esausti e non si riesce ad andare avanti a questo livello.162

Al termine dell´allenamento cardio rimanere almeno 5 minuti nella fase di recupero usando bassi livelli di resistenza. La fase di recupero è utile anche per prevenire possibili dolori muscolari dopo l‘allenamento. Inoltre dopo una sessione di allenamento intensivo, si consiglia la rigenerazione attiva ad esempio con un bagno caldo, una sauna o un massaggio. Progressi nell´allenamento L‘allenamento può essere intensicato mensilmente prolungando la fase di allenamento cardio o eseguendo un livello di resistenza più elevato (o un allenamento a intervalli più impegnativo). Mangiare e bere

• Bere prima, durante e dopo l‘allenamento.

• Bere almeno 2 sorsi d‘acqua (10-20 cl) ogni 10-15 minuti durante l‘allenamento.

• Se l‘allenamento dura più di 1 ora, si consiglia di bere uno sport drink per idratarsi durante gli esercizi.

• Per un allenamento cardio ottimale è molto importante seguire un‘alimentazione adeguata sia prima che dopo l‘attività sica. Prima dell‘allenamento, è preferibile mangiare carboidrati presenti ad esempio nel riso e nella pasta in quanto forniscono al corpo un‘importante quantità di energia. Dopo l‘allenamento è necessario „ricaricarsi“ con le proteine presenti nelle uova, nello yogurt e nella frutta secca. Anche nel caso in cui si voglia perdere peso, è assolutamente necessario mangiare dopo l‘allenamento afnché il corpo si possa rigenerare.163

Eseguire gli esercizi di riscaldamento prima di ogni sessione di allenamento. In questo modo verranno mobilitate le articolazioni e attivati i muscoli. Se durante movimenti singoli dovessero sorgere sensazioni di malessere o dolori, saltare l’esercizio in questione e concordare un riscaldamento specico con il medico o il personal trainer. Ogni movimento deve essere ripetuto diverse volte (a destra e a sinistra) in modo da poter realizzare un allenamento cardio in modo rilassato. Calcolare circa 5 minuti per la seguente routine di allenamento CapitalSports:

Muovere lentamente la testa alternativamente avanti, indietro, a destra e a sinistra. In seguito mobilizzare le spalle (movimenti circolari).164

Ruotare i anchi tenendo le braccia distese. I piedi non sono ssi sul pavimento (le caviglie accompagnano la rotazione del corpo). Piegare i anchi lateralmente tenendo un braccio disteso verso l’alto. Mantenere la posizione per qualche secondo per ogni lato.

Posizionarsi su una sola gamba e mantenere in tensione con la mano. In questo modo si mobilizza la caviglia e si distende leggermente la coscia. Se necessario, trovare un appoggio per mantenere l’equilibrio. Restare su una sola gamba e ruotare la caviglia in entrambe le direzioni eseguendo movimenti circolari.165

Piegarsi sulle ginocchia tenendo i piedi divaricati in corrispondenza delle spalle e abbassarsi con le braccia distese in avanti no a quando i anchi sono all’altezza delle ginocchia. Sedersi con le gambe piegate in modo che le suole dei piedi si tocchino. Molleggiare delicatamente con le ginocchia. In questo modo si mobilizzano le caviglie e la parte esterna delle cosce. Impugnare le caviglie e mantenere la schiena diritta.

Sedersi e piegarsi in avanti con le gambe distese. Cercare di mantenere la presa sul malleolo e di allungarsi progressivamente oltre la punta dei piedi.166

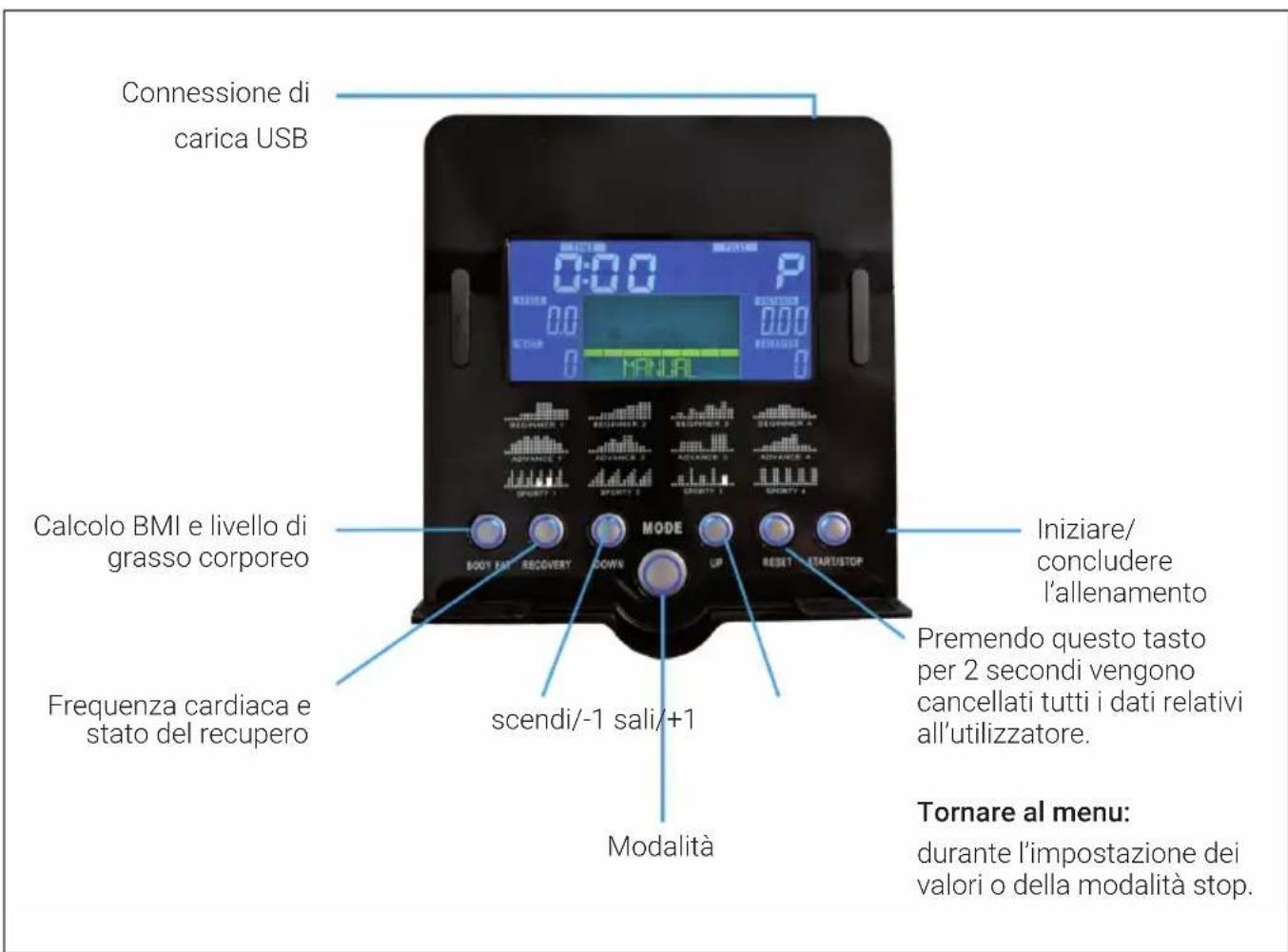

CONSOLLE E TASTI FUNZIONE

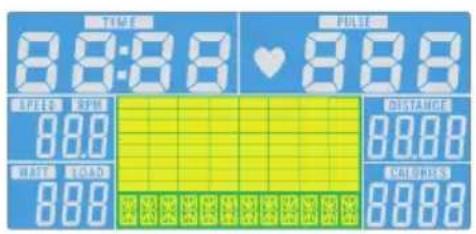

Accensione Quando si inserisce la spina nella presa di corrente, il computer si accende e sullo schermo LCD si illuminano tutti gli elementi per 2 secondi. Dopo 4 minuti, se non si utilizza il dispositivo e non viene registrato alcun battito cardiaco, il dispositivo passa in modalità di risparmio energetico. Premere un tasto a piacere per terminare la modalità di risparmio energetico. Connessione di carica USB Iniziare/ concludere l’allenamento Premendo questo tasto per 2 secondi vengono cancellati tutti i dati relativi all’utilizzatore. Tornare al menu: durante l’impostazione dei valori o della modalità stop. Frequenza cardiaca e stato del recupero scendi/-1 sali/+1 Modalità Calcolo BMI e livello di grasso corporeo167

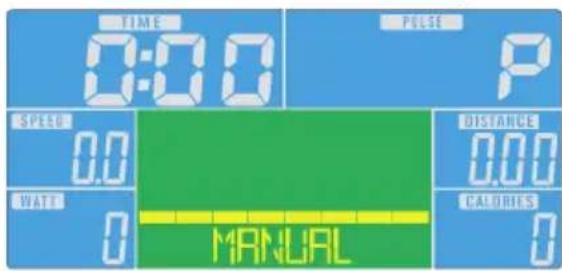

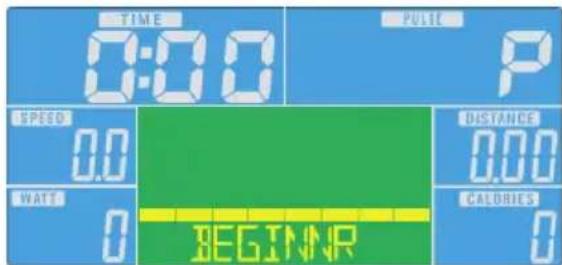

Modalità manuale Premere il tasto START nel menu principale per iniziare l’allenamento in modalità manuale.

• Premere UP e DOWN per selezionare il programma di allenamento, selezionare “Manual” (manuale) e premere MODE per confermare.

• Premere UP e DOWN per impostare TIME, DISTANCE, CALORIES, PULSE e confermare con MODE.

• Premere START/STOP per iniziare l’allenamento. Premere UP e DOWN per regolare il livello di resistenza.

• Per fare una pausa, premere START/STOP. Premere RESET per tornare al menu principale. Modalità principiante (Beginner)

• Premere UP e DOWN per selezionare il programma di allenamento, selezionare la modalità principiante (Beginner) e premere MODE per confermare.

• Premere UP e DOWN per impostare il tempo.

• Premere START/STOP per iniziare l’allenamento. Premere UP e DOWN per regolare il livello di resistenza.

• Per fare una pausa, premere START/STOP. Premere RESET per tornare al menu principale.168

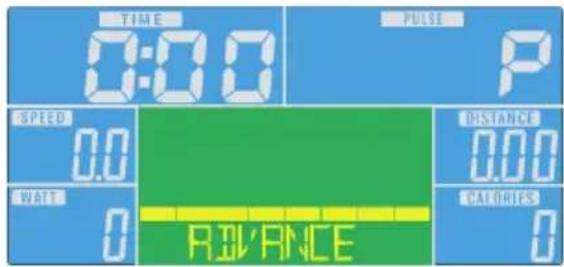

Modalità esperto (Advanced)

• Premere UP e DOWN per selezionare il programma di allenamento, selezionare la modalità esperto (Advanced) e premere MODE per confermare.

• Premere UP e DOWN per impostare il tempo.

• Premere START/STOP per iniziare l’allenamento. Premere UP e DOWN per regolare il livello di resistenza.

• Per fare una pausa, premere START/STOP. Premere RESET per tornare al menu principale. Modalità sportivo (Sporty)

• Premere UP e DOWN per selezionare il programma di allenamento, selezionare la modalità sportivo (Sporty) e premere MODE per confermare.

• Premere UP e DOWN per impostare il tempo.

• Premere START/STOP per iniziare l’allenamento. Premere UP e DOWN per regolare il livello di resistenza.

• Per fare una pausa, premere START/STOP. Premere RESET per tornare al menu principale.169

Modalità cardio (Cardio)

• Premere UP e DOWN per selezionare il programma di allenamento, selezionare la modalità cardio (Cardio) e premere MODE per confermare.

• Premere UP e DOWN per selezionare 55%, 75%, 90% o TAG (TARGET H.R. = frequenza cardiaca da raggiungere) (l’impostazione standard è: 100).

• Premere UP e DOWN per impostare il tempo.

• Premere START/STOP per iniziare o arrestare l’allenamento. Premere RESET per tornare al menu principale. Modalità Watt (Watt)

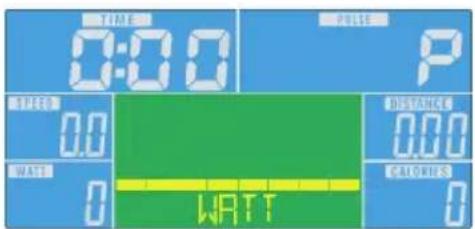

• Premere UP e DOWN per selezionare il programma di allenamento, selezionare la modalità Watt (Watt) e confermare con MODE.

• Premere UP e DOWN per impostare il livello di Watt da raggiungere (l’impostazione standard è: 120).

• Premere UP o DOWN per impostare la durata.

• Premere START/STOP per iniziare l’allenamento. Premere UP e DOWN per regolare il livello dei Watt.

• Per fare una pausa, premere START/STOP. Premere RESET per tornare al menu principale.170

Funzioni del display Funzione Descrizione TIME Tempo già trascorso durante l’allenamento Intervallo 0:00 – 99:59 SPEED Velocità dell’allenamento Intervallo: 0,0 – 99,9 DISTANCE Distanza dell’allenamento 0,0 – 99,9 CALORIES Calorie bruciate durante l’allenamento Intervallo: 0 – 999 PULSE Battito cardiaco indicato per minuto durante l’allenamento. Allarme, se il battito cardiaco supera il valore da raggiungere. RPM Rotazioni al minuto Intervallo: 0 – 999 WATT Nel programma Watt, il dispositivo mantiene un valore Watt impostato in precedenza (intervallo impostabile: 0 – 350) MANUAL Allenamento in modalità manuale PROGRAM Scelta tra i programmi “Principiante”, “Esperto” e “Sportivo”. CARDIO Modalità di allenamento con frequenza cardiaca da raggiungere iConsole + App Attivare il BT sul tablet, cercare il dispositivo nell’elenco e cliccare su “connettere”. (Password: 0000). Avvertenze: La console si spegne non appena è connessa al tablet tramite BT. Chiudere la app e spegnere il BT sul tablet. La consolle si riaccende automaticamente.171

Con l‘App KINOMAP è possibile percorrere più di 100.000 km in tutto il mondo grazie al sistema Real Life Video ed essere aggiornati quotidianamente dagli utenti stessi. Cercare di seguire il ritmo alle stesse condizioni come mostrato nel video. Usare il portale KINOMAP e scegliere il proprio Real Life Video. In questo modo si migliora la forma sica utilizzando il proprio intervallo in modalità resistenza o potenza. Collegare direttamente i dispositivi compatibili. In alternativa, è possibile utilizzare la fotocamera, che offre un sensore ottico della frequenza di pedalata, del passo o della corsa. L´utente può partecipare alle sessioni multiplayer cercando di raggiungere per primo il traguardo. Creare un account Per utilizzare KINOMAP, è necessario per prima cosa connettersi con il proprio account KINOMAP. Una volta effettuata la registrazione, è possibile iniziare l‘allenamento. Se non si esegue il logout, si rimane connessi all´avvio successivo dell‘applicazione. Se non si possiede ancora un account KINOMAP, registrarsi per riceverne uno gratuito.172

Codice di attivazione

• La versione standard è gratuita e consente di accedere ad una serie di video gratuiti e allenamenti a intervalli (attualmente non disponibili su tutti i dispositivi).

• In seguito è necessario un abbonamento per accedere a tutti i contenuti autorizzati, tra cui migliaia di Real Life Video, una modalità multiplayer e altro ancora.

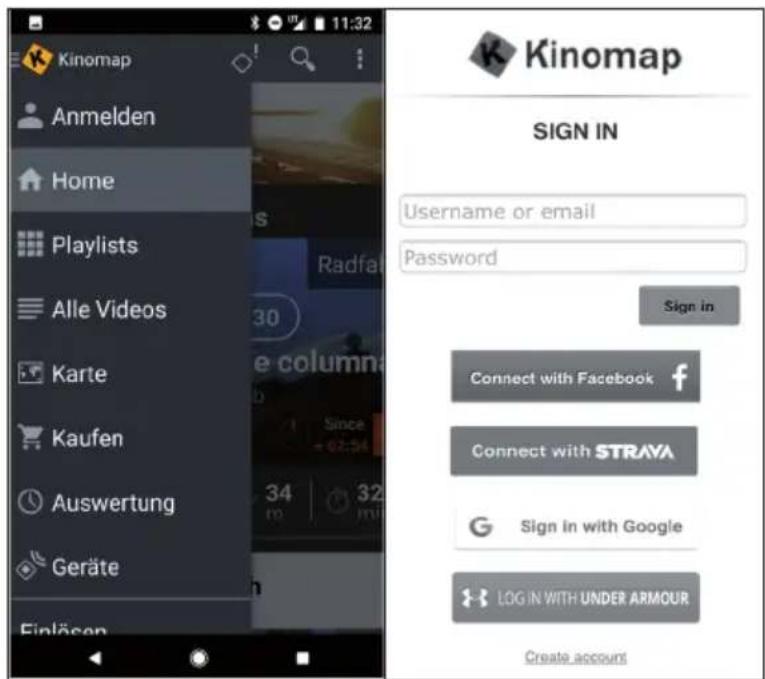

• Dopo il primo login, l‘applicazione può richiedere un codice di attivazione. Se si possiede un codice, inserirlo nelle impostazioni per attivare l‘abbonamento.

• E´ possibile accedere all‘opzione „Add activation code“ in seguito. Inserire il codice di attivazione Nota per l´abbonamento: è possibile abbonarsi al servizio anche su base mensile o annuale, ottenendo l´accesso a funzioni avanzate. Andare su „Subscribe Settings“. Dopo l‘attivazione si vedrà il proprio abbonamento su „My subscription“. Collegamento al dispositivo Come collegare il dispositivo all‘App KINOMAP: 1 Andare nel menu “Equipment“. 2 Aggiungere nuovi dispositivi con il tasto +. 3 Selezionare il tipo di apparecchio dall‘elenco (ergometro per il CapitalSports Evo Deluxe). 4 Seleziona il marchio CapitalSports. 5 Selezionare il modello Evo Deluxe. 6 Una volta che il dispositivo è stato riconosciuto, confermare toccando il campo. 7 Premere SALVA. Il dispositivo è stato aggiunto. Nota: Anche se la macchina tness non dispone di una connessione BT, è comunque possibile allenarsi su Kinomap.173

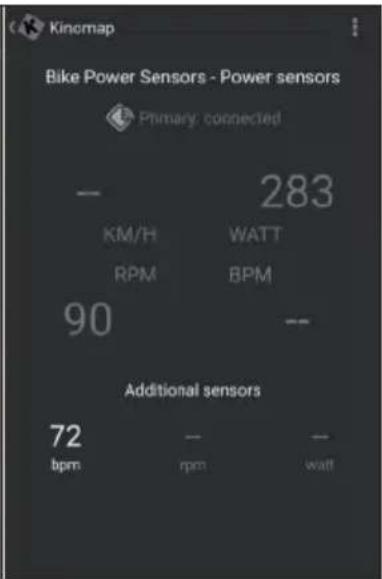

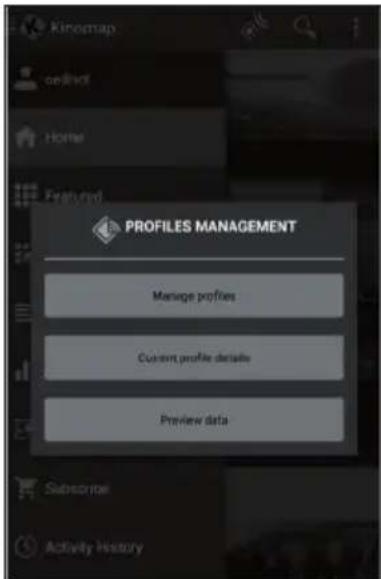

Anteprima dei dati Con la funzione „Data Preview“ è possibile visualizzare immediatamente i dati inviati dal dispositivo. Questa funzione è particolarmente utile in caso di problemi con l´inizio di una nuova attività. L‘applicazione riceverà alcuni di questi valori in base alla congurazione.174

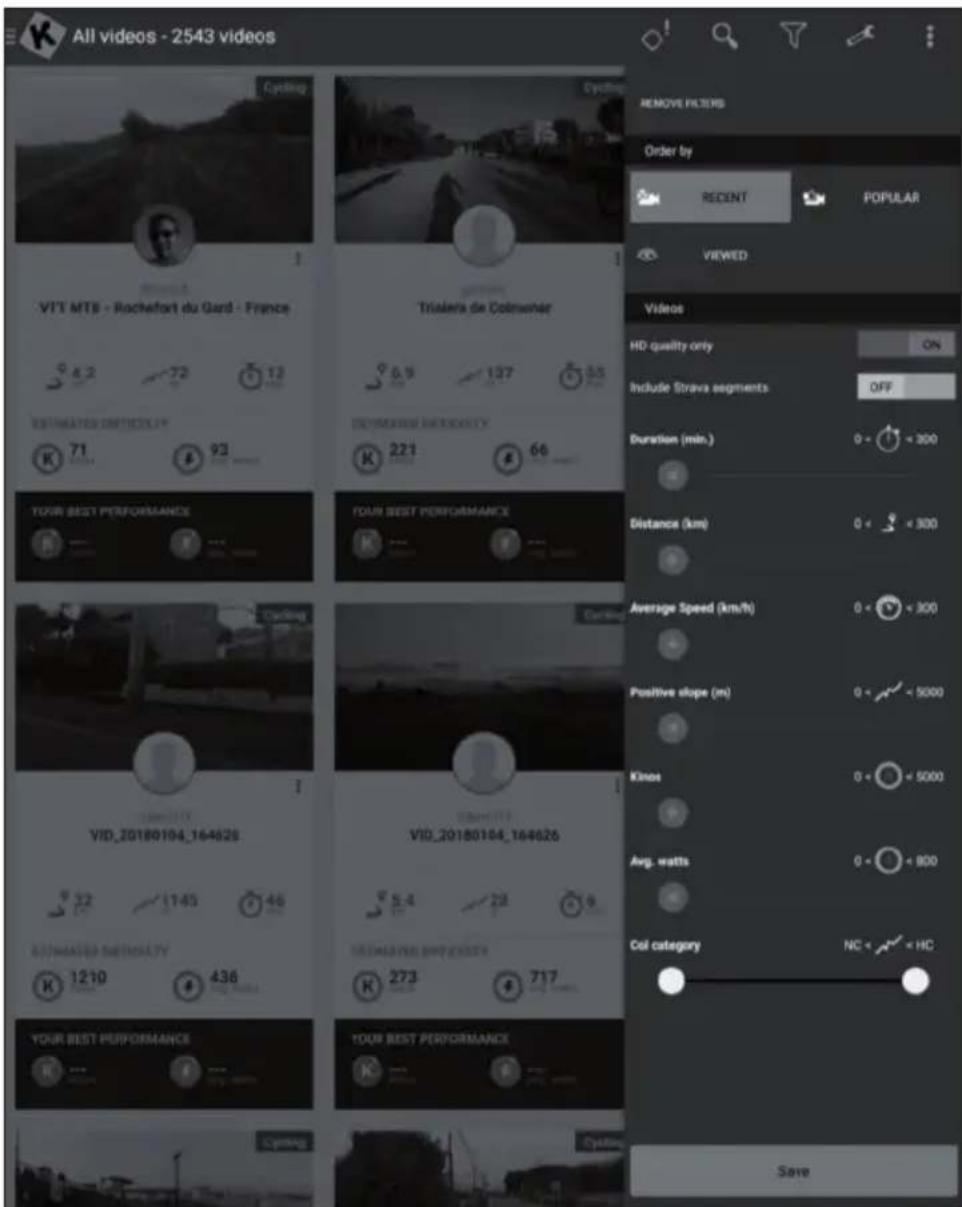

Allenamento Selezione video

• Sono disponibili diversi elenchi dai quali è possibile selezionare il video desiderato.

• Per allenarsi con il video: è disponibile una funzione di ltro per essere certi di accedere ai video che si stanno cercando (featured, popular, most viewed, most recent, duration, distance, incline...).

• Per ogni video si possono vedere le informazioni rilevanti: il nome, i collaboratori (che hanno pubblicato il video), il paese, la durata, la distanza, la media della pendenza positiva, la velocità media.175

• Inoltre sono disponibili molte playlist create da Kinomap o dagli utenti stessi.

• Ogni playlist ha un tema specico, ad esempio per allenarsi per 30 minuti o per visitare un paese.

• È possibile seguire i propri progressi su qualsiasi playlist o video creato.

• Al momento non è possibile gestire le playlist direttamente dall‘app.176

Iniziare l´allenamento Selezionare il video con il quale ci si vuole allenare. Selezionare la modalità con la quale ci si vuole allenare. Iniziare a pedalare per iniziare l´allenamento.177

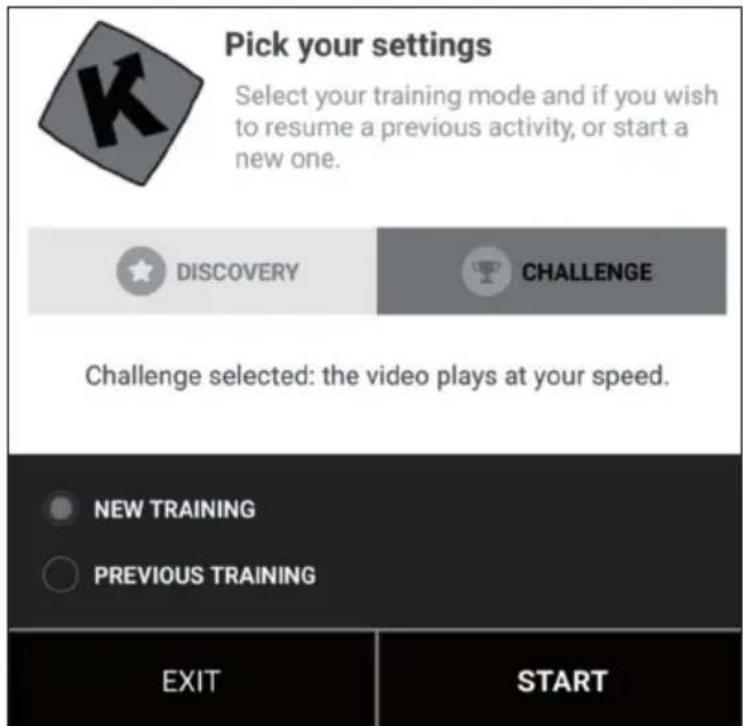

Modalità sda e scoperta Modalità Challenge: il video viene riprodotto con la velocità dell´utente in modo da raggiungere la stessa performance mostrata nel video. Se non si è abbastanza veloci, il video ridurrà lentamente il frame rate. Con buone prestazioni, il frame rate può essere aumentato no al doppio della velocità originale. Utilizzare questa modalità per partecipare a sde indoor ed esportare il viaggio virtuale su siti web come Strava con coordinate complete e con mappa. Modalità Discovery: il video verrà riprodotto alla velocità originale e messo in pausa quando la velocità raggiunge lo 0. Qualunque sia la performance, il frame rate non cambia ma si vedrà ancora se si ottengono buoni risultati. Tenere presente che l‘esportazione su siti web di terze parti come Strava è limitata ai watt e ai dati aggiuntivi come frequenza della pedalata, frequenza cardiaca. Le coordinate o la mappa non vengono visualizzate.178

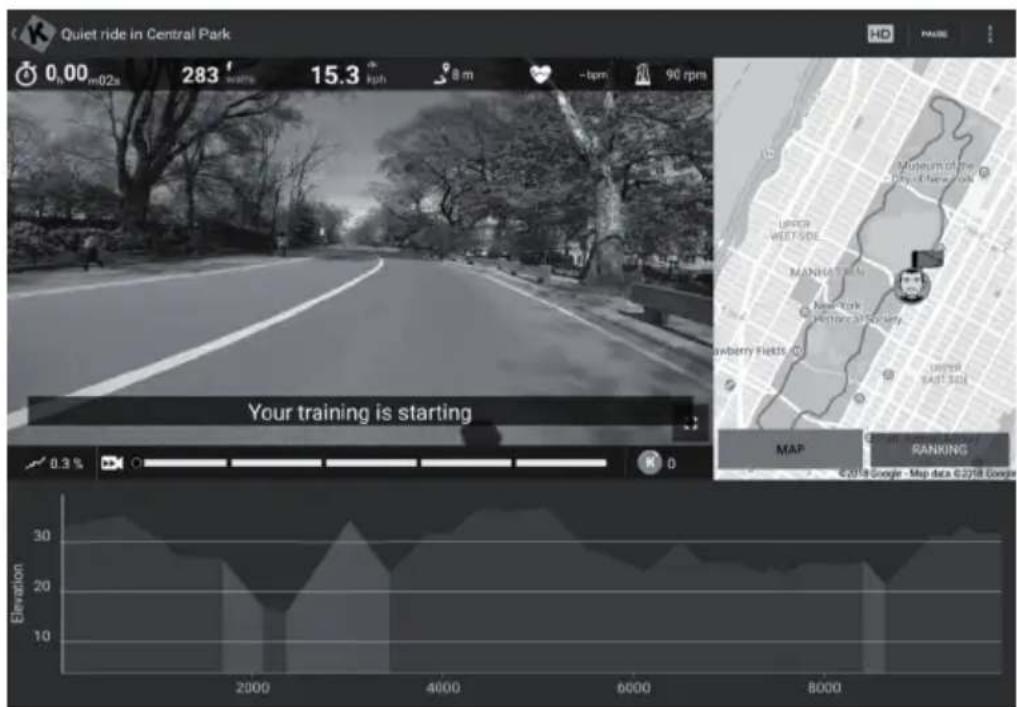

Display allenamento Nella parte superiore del display vengono visualizzate le informazioni rilevanti:

• La potenza prodotta all´istante

• La velocità istantanea

• La frequenza cardiaca (solo se si aggiunge una fascia con sensori cardiaci o se l‘attrezzatura ne ha una integrata)

• La frequenza della pedalata istantanea

• La posizione della mappa è sincronizzata con il video Il tab „Ranking List“ è disponibile solo in modalità multiplayer.

• Ascissa: altezza in metri

• Ordinata: distanza in KM in modalità sda.

• Durata: in secondi in modalità Discovery. Regolare resistenza / andatura Sul display si trovano istruzioni su come regolare la resistenza in base al prolo di altitudine quando si utilizza un sensore di velocità/frequenza della pedalata o un sensore ottico.179

Terminare l´allenamento Se si desidera mettere in pausa o interrompere l‘allenamento, è sufciente interrompere la pedalata o utilizzare il tasto di pausa nell‘angolo. Fare clic sul tasto „Resume session“ per continuare un allenamento non raggiunto. Se si desidera terminare questa attività, è sufciente confermare toccando „Save and Exit“. Prolo allenamento180

Il prolo di allenamento è una forma di allenamento che comprende una serie di sessioni di allenamento di bassa o alta intensità e fasi di riposo o di distensione. Variare l‘intensità dello sforzo allena il muscolo cardiaco, offre un allenamento cardiovascolare, migliora la capacità aerobica e permette alla persona di allenarsi più a lungo e/o più intensamente. Il prolo di allenamento non è ancora disponibile per tutti i dispositivi. Si può facilmente controllare nel menu principale: se si visualizza il menu prolo di allenamento, signica che la funzione è disponibile. È possibile scegliere tra due modalità, a seconda del dispositivo. Resistenza: l´utente denisce un livello di resistenza e le istruzioni vengono inviate al dispositivo indipendentemente dalla potenza prodotta. Potenza target: l´utente denisce una potenza da raggiungere e la resistenza cambia automaticamente in modo da poterla produrre.

• Se si vede una linea arancione, signica che si è vicino all´obiettivo.

• Nel senso opposto, la linea arancione signica che ci si sta allontanando dall´obiettivo. (Aumentare o rallentare l´obiettivo da raggiungere)

• E´ necessario solo selezionare il conto alla rovescia (< >) e iniziare l‘allenamento.

• Una volta avviata la sessione, è possibile aumentare o diminuire la potenza o la resistenza da raggiungere in base alla modalità selezionata.181

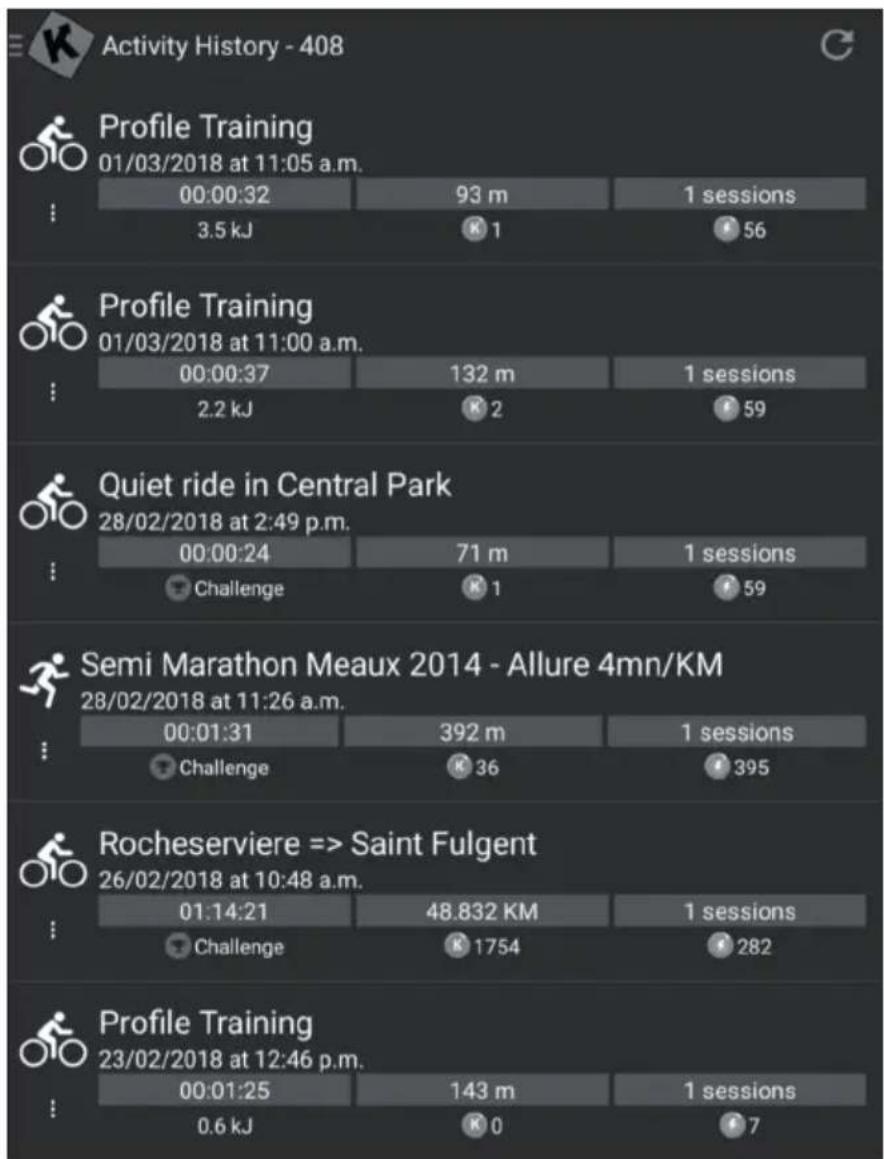

Valutazioni Protocollo allenamento

• Aprire il menu principale a sinistra e cliccare su „protocollo di allenamento“.

• E´ possibile vedere le sessioni di allenamento passate, incluso il nome del video con il quale ci si è allenati, la data dell´allenamento, la durata e la distanza.

• Fare clic su un allenamento specico per ottenere tutte le informazioni.

• È inoltre possibile visitare la pagina http://www.kinomap.com/ myactivities.

• Il registro dell‘allenamento include una mappa, un riepilogo e una serie di graci dettagliati che mostrano la velocità, la potenza, la frequenza della pedalata e la frequenza cardiaca correnti. Si noti che il registro degli allenamenti può essere esportato automaticamente su diverse piattaforme come RunKeeper, Strava o Under Armour.182

Ricerca Questo tasto è sempre disponibile nell‘angolo in alto a destra per sfogliare i video, indipendentemente dal menu in cui ci si trova. Ci sono diversi modi per trovare il video idoneo:

• È possibile effettuare la ricerca cliccando sul tasto Cerca. Dopo aver immesso almeno 3 caratteri, viene eseguita una ricerca automatica.

• È anche possibile eseguire una ricerca geograca. Selezionare „Map“ dal menu principale.

• È possibile sfogliare tutti i video disponibili cliccando su „Public playlist“ o “All video“. Impostazioni Impostazioni utente

• Andare nel menu Impostazioni e impostare i dati utente, tra cui taglia, altezza, peso, compleanno e sesso.

• Queste informazioni servono per il calcolo della velocità. Display esterno Seguire le istruzioni per visualizzare il display sul televisore tramite Chromecast o Apple TV.183

PULIZIA E MANUTENZIONE

Nota: come per tutti i dispositivi da allenamento con componenti meccanici in movimento, le viti possono allentarsi a causa dell‘uso frequente. Si raccomanda pertanto di controllarle regolarmente e, se necessario, di serrarle nuovamente con una chiave adatta. Pulire regolarmente il dispositivo con un panno umido per rimuovere sudore e polvere.

• Rimuovere la batteria dal pannello dei comandi in caso di inutilizzo prolungato del dispositivo.

• Pulire regolarmente il dispositivo con un panno pulito per mantenere l‘aspetto pulito.

• L‘uso sicuro del dispositivo può essere garantito solo controllando regolarmente che non presenti danni o segni di usura (ad es. su maniglie, pedali, sedile, ecc.). È essenziale che le parti danneggiate del dispositivo vengano sostituite e che questo non venga riutilizzato no a quando non è stato riparato.

• Controllare regolarmente che le viti e i dadi siano ssati correttamente.

• Lubricare regolarmente le parti mobili.

• Prestare attenzione ai componenti particolarmente soggetti ad usura, come il sistema dei freni, il poggiapiedi, ecc.

• Il sudore non deve entrare in contatto con le parti verniciate o cromate del dispositivo, in particolare con il computer.

• Pulire il dispositivo subito dopo l‘uso. Le parti smaltate possono essere pulite con una spugna umida. Non utilizzare prodotti aggressivi o corrosivi.

• Conservare il dispositivo in un ambiente pulito e asciutto, fuori dalla portata dei bambini.184

SMALTIMENTO Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i riuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l’amministrazione locale oppure il servizio di gestione dei riuti domestici. Il prodotto contiene batterie. Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di batterie, non possono essere smaltite con i normali riuti domestici. Preghiamo di informarvi sulle regolamentazioni vigenti sullo smaltimento delle batterie. Grazie al corretto smaltimento dei vecchi dispositivi si tutela l’ambiente e la salute delle persone da conseguenze negative.

DICHIARAZIONE DI CONFORMITÀ

Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania. Importatore per la Gran Bretagna: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom Il fabbricante, Chal-Tec GmbH, dichiara che il tipo di apparecchiatura radio Evo Deluxe è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: use.berlin/10032745185
