NVR10020 - Registratore video digitale ABUS - Manuale utente e istruzioni gratuiti

Caratteristiche	Dettagli
Tipo di prodotto	NVR (Network Video Recorder)
Capacità di archiviazione	Non specificata
Connettività	Rete IP
Numero di canali	Non specificato
Risoluzione video supportata	Non specificata
Utilizzo	Videosorveglianza remota
Manutenzione	Verifica regolare degli aggiornamenti del firmware
Sicurezza	Accesso protetto da password
Informazioni generali	Compatibile con diverse telecamere IP

Domande frequenti - NVR10020 ABUS

Come si resetta l\'ABUS NVR10020 alle impostazioni di fabbrica?

Per resettare il NVR10020, individuare il pulsante di reset sul retro del dispositivo. Premere e tenere premuto questo pulsante per circa 10 secondi fino a quando la spia lampeggia.

Cosa fare se l\'app non rileva il NVR10020?

Assicurarsi che il NVR10020 sia connesso alla stessa rete del dispositivo mobile. Verificare inoltre che il firmware del dispositivo sia aggiornato.

Come accedere all\'interfaccia web del NVR10020?

Aprire un browser web e inserire l\'indirizzo IP del NVR10020. È possibile trovare l\'indirizzo IP nel manuale d\'uso o tramite il router.

Perché le telecamere non vengono visualizzate sul NVR?

Verificare che le telecamere siano correttamente collegate e alimentate. Assicurarsi inoltre che siano compatibili con il NVR10020.

Come modificare le impostazioni di registrazione del NVR10020?

Accedere all\'interfaccia web del NVR10020, andare nel menu 'Impostazioni' quindi 'Registrazione' per regolare le opzioni secondo le proprie esigenze.

Il NVR10020 non si accende, cosa fare?

Controllare l\'alimentazione e assicurarsi che il cavo sia collegato correttamente. Provare una presa elettrica diversa se necessario.

Come aggiornare il firmware del NVR10020?

Scaricare l\'ultima versione del firmware dal sito ufficiale ABUS. Accedere all\'interfaccia web del NVR, andare in 'Sistema' poi 'Aggiornamento firmware' e seguire le istruzioni.

Posso accedere al NVR10020 da remoto?

Sì, è possibile accedere da remoto al NVR10020 tramite l\'app mobile o utilizzando l\'interfaccia web, a condizione che la porta sia aperta e la rete configurata correttamente.

Come risolvere i problemi di connessione di rete con il NVR10020?

Verificare le impostazioni di rete del dispositivo, riavviare il router e assicurarsi che il NVR sia connesso alla rete locale.

Il NVR10020 emette dei bip, cosa significa?

I bip possono indicare vari problemi, come un errore del disco rigido o un problema di connessione. Consultare il manuale per i codici di errore specifici.

MANUALE UTENTE NVR10020 ABUS

Collegamenti e LED di stato 108

Installazione dell'hardware 110

Attivazione del systema 112

Ripristino della password 113

Configurazione del software 114

Specifiche 121

Istruzioni ^+ software ^+ app 124

LIEFERUMFANG

La presente guida rapida descrive i primi passaggi per eseguire la configurazione del vostro videoregistratore di rete. Le istruzioni per l'installazione e per l'uso possono essere scaricate dal seguente link: abus.com/it/products/NVR10010 | abus.com/it/products/NVR10020

La ringraziamo per aver acquistato uno dei nostri prodotti. Questo appearechio risponde ai requisiti previsti delle segunti direttive europee: direttiva sulla compatibilità elettromagnetica (EMC) (2014/30/UE), direttiva sulla bassa tensione (2014/35/UE) e direttiva RoHS (2011/65/UE).

La sua conformità è stata certificata; le relative dichiarazioni e la documentazione sono depositate presso il produttore: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany.

Al fine di preservare tale standard e garantire un funzionamento sicuro, l'utente, è tenuto a osservare le presenti istruzioni per l'uso. Prima di mettere in funzione il prodotto, leggere tutte le istruzioni per l'uso e prestare attenzione a tutte le avventenze sull'uso e sulla sicurezza.

Tutti i nomi di aziende e prodotti riportati in questa guida sono marchi di fabbrica dei rispetti proprietari. Tutti i diritti riservati. In caso di dubbi, rivolgersi al proprio rivenditore partner specializzato.

DOTAZIONE

Videoregistrar di rete a 5 | 8 canali

• Alimentatore
• 3 cavi di alimentazione (DE, UK, AUS)
• 2 cavi SATA e viti per dischi rigidi
• Supporti e viti per armadio del server
• Mouse cordless USB
  Guida rapida
• Avertenze sulla sicurezza
• Informazioni generali
  CD (software)

AVVERTENZE

Tenere il registratore lontano da forti campi magnetici.

Assicurarsi che l'alimentazione elettrica non venga interrotta.

Tenere il registratore lontano da liquidi.

Utilizzare e conservare il registratore solo nelle condizioni ambientali consigliate dal produttore.

Specnere il registratore prima di collegare o rimuovere apparecchi periferici.

Assicurarsi che sia sempre garantita una ventilazione adeguata.

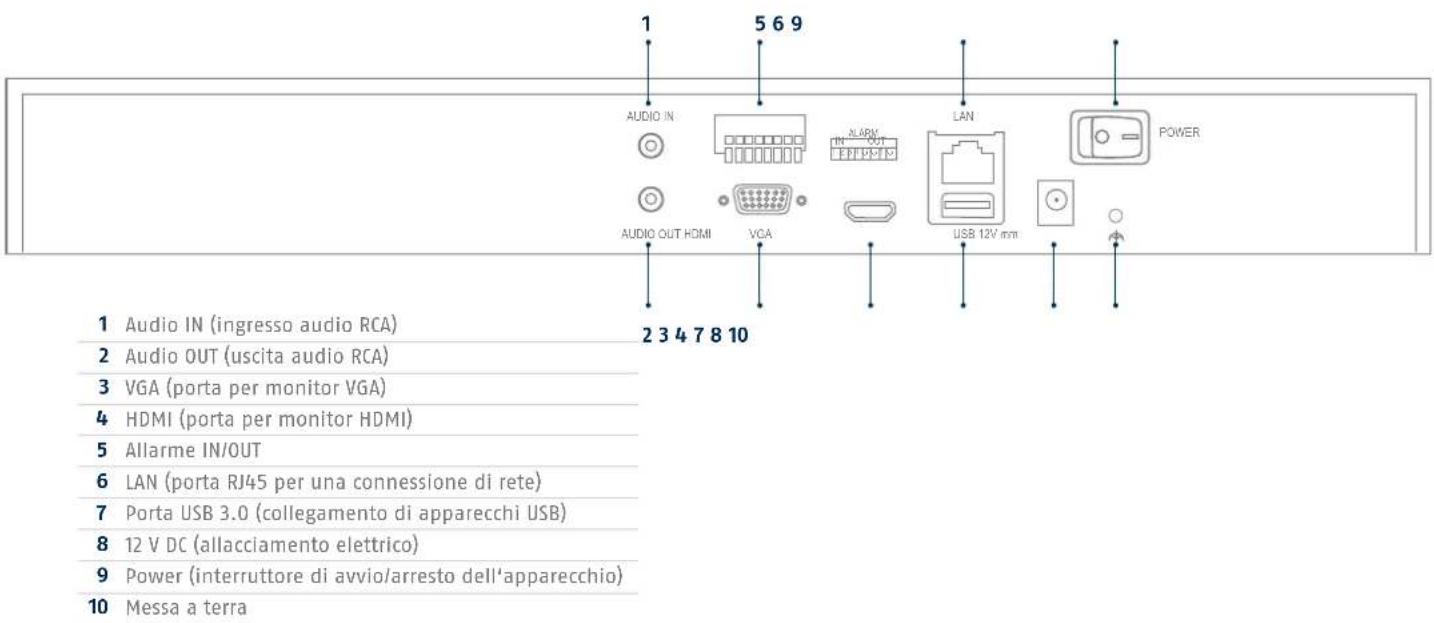

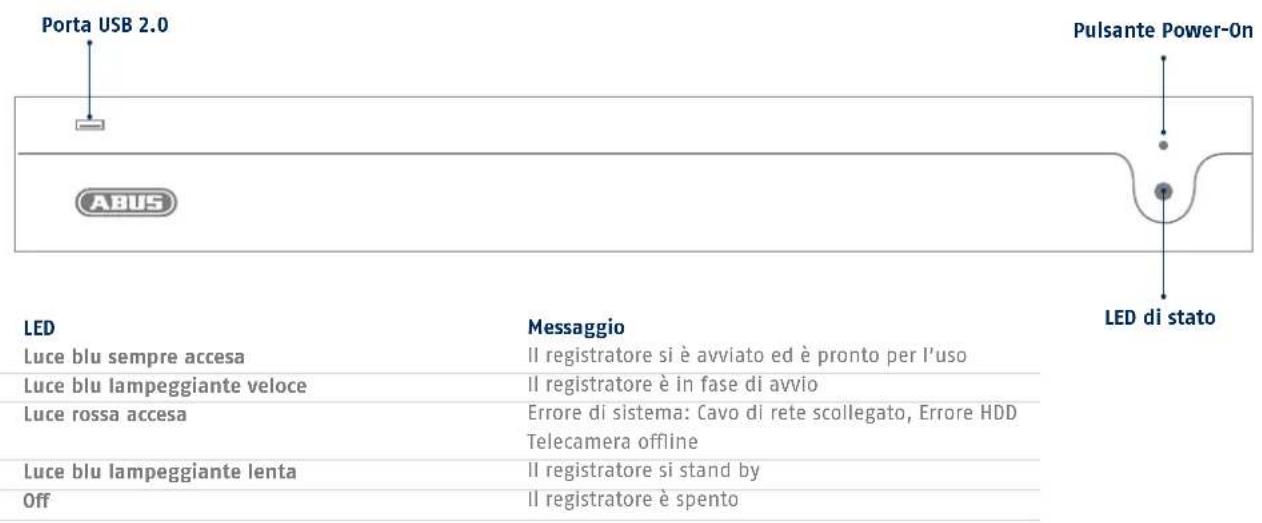

COLLEGAMENTI E LED DI STATO

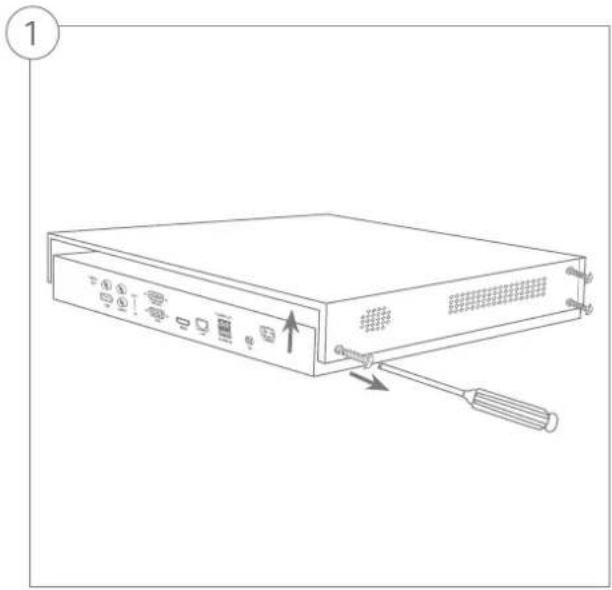

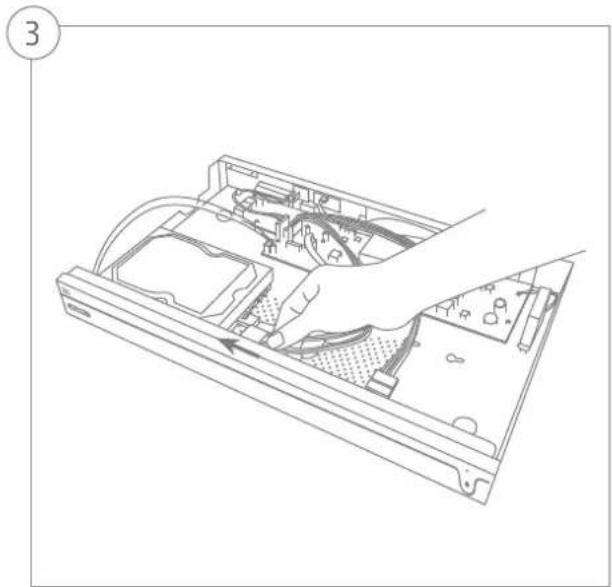

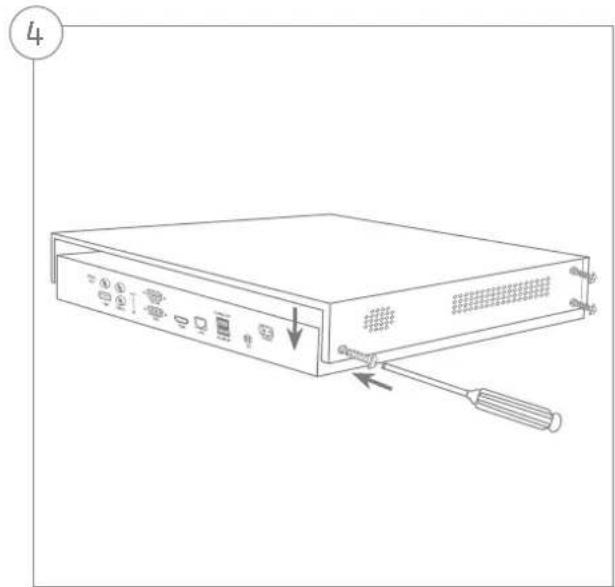

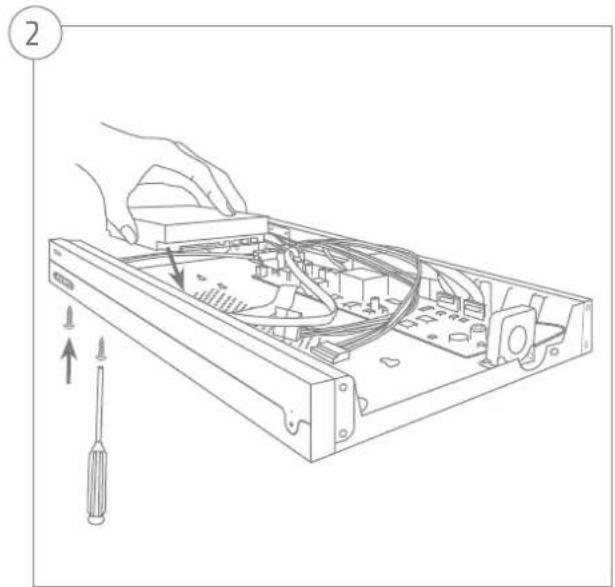

INSTALLAZIONE DELL'HARDWARE

ATTIVAZIONE DEL SISTEMA

12-3

Inserire una password per I'amministrazione nel campo "Nuova password". La password deve rispetto i criteri minimi indicati. Impostazione consigliata: utilizzare una password quanto più complessa possible il cui grado di sicurezza risultì "Elevato".

Inserire qui una password, che I' Videoregistratore utilizes per attivare le telecomere IP inattive.

L'apparecchio è stato attivato e più essere utilizzato in tutte le sue funzioni.

Il file GUID è necessario per il ripristino autonomo della password. Esportare il file in una chiavetta USB e conservare in un luogo sicuro.

Note: A causa della lingua standard impostata, il processo di attivazione è sempre in tedesco.
Indipendenteamente alla lingua è possibile attivare il registraratore con I'IP Installer di ABUS attevaso la rete

Password amministratore:

RIPRISTINO DELLA PASSWORD

1

Épossible ripristinare autonomamente la password amministratoreesclusivamenteattraverso il fileGUID.

Attenzione: il file perde la sua validità se la password viene modificata successivamente o se il file GUID è gli stato utilizzato una volte. In entrambi i casi è necessario creare manually un nuovo file.

2

Interfaccia locale importazione GUID:

Nella finestra di dialogo locale del login premere il pulsante "Password dimenticata". Collegare la chiavetta USB con il file GUID sicuro e selezionare il file. Premere il pulsante "Importazione" per ripristinare la password.

3

Interfaccia Web importazione GUI:

Aprière l'interfaccia Web del registratore e premere il pulsante "Password dimenticata". Collegare la chiavetta USB con il file GUID sicuro e selezionare il file. Premere il pulsante "Importazione" per ripristinare la password.

Note: Il ripristino della password dell'amministratore è una procedura critica e complessa. Assicurarsi di aver accesso, in caso di necessità, alla password è al luogo sicuro in cui è custodita (annotazione in questa guida o file GUID in un supporto di archivazione esterno). Considerare tale eventualità al momento della prima messa in funzione, stabilendo dove e come conservare quosti dati e chi debba aver accessoagli stessi.

Attenzione: qualora si debba ripristinare la password e non siano disponibili ne l'annotazione della password ne il file GUID (o non sua più valido), è necessario contattare il supporto technique di ABUS Security-Center. Per ripristinare la password con ABUS è assolutamente necessario avera a disposizione nei pressi dell'oggetto un PC collegato in rete al registraratore e un collegamento a Internet per la riscione dei dati che vengono trasmessi dal supporto technique. In caso di assenza di tali prerequisiti non è possible ripristinare la password al registraratore.

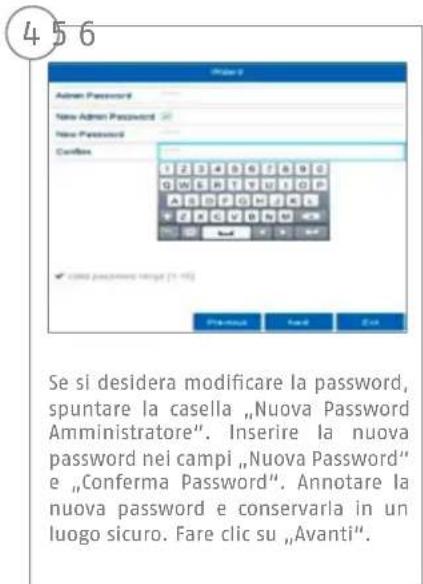

CONFIGURAzione DEL SOFTWARE

123

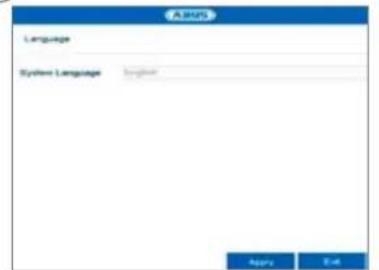

Selezionare la lingua desiderata efareclicsu"Applica".

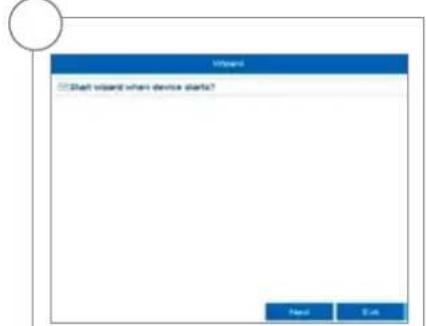

Se si toglie il segno di spunta, I'assistente alla configurazione non verrà più eseguito automaticamente all'avvio successivo. Fare cli c su "Avanti"

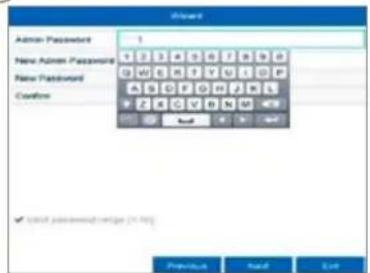

Inserire nel campo Password
Amministratore la password
12345. Confermare con „Enter".

789

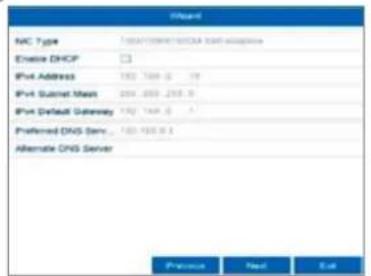

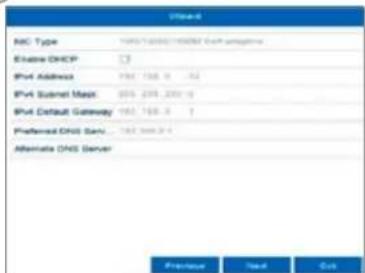

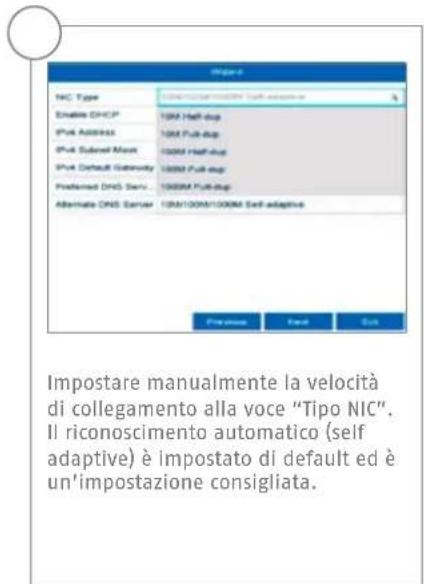

Se si desidera che i dati degli indirizzi siano assegnati automaticamente, spuntare la casella accanto a DHCP. In quello modo gli indirizzi verranno assegnati automaticamente dal router (se esta funzione è supportata).

Se il router non esegue automaticamente l'assegnazione dei dati degli indirizzi, inseire i dati nei passagi successivi. La figura在哪a titolo esemplificativo gli appearecchi collegabili con i rispetti in dirizzi IP.

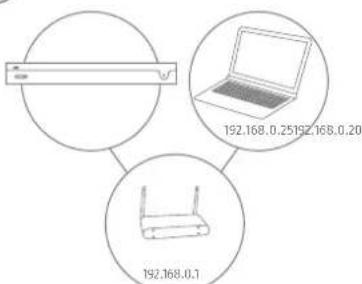

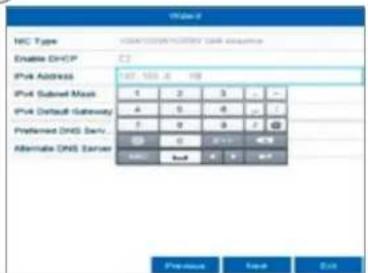

Le prime tre cifre dell'indirizzo IP devono corrispondere al valore del gateway di default. L'ultima cifra indica gli apparecchi che vengono contattati dal gateway di defaulte viene definitaper ogni singolo appearechio.Per il registratore selezionare ad es.64,ovvero xxx.xxx. xxx.64.

10 11-12

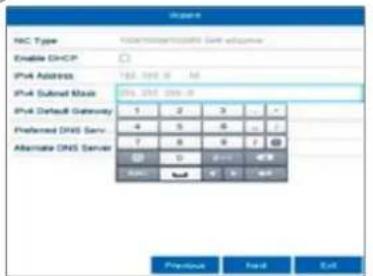

La maschera di sottorete è un segmento di rete in cui sono utilizzati indirizzi IP con lo stesso indirizzo di rete. Nella maggior parte dei casi qui il valore standard è255.255.255.0. Per rilevare il valore per il gateway di default, utilizzato uno dei PC con ricerca operativo Windows collegati alla rete.

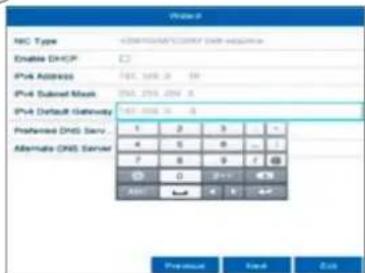

Inserire qui I'indirizzo IP del router utilizzato. Sul PC con ricerca operativa Windows I'indirizzo cui è sere rilevato eseguongo „cmd“ con l'istruzione „ipconfig".

II server DNS "converte" un indirizzo Internet in un indirizzo IP. In Server DNS Pric. insere il valore del gateway di default.

13 14 15

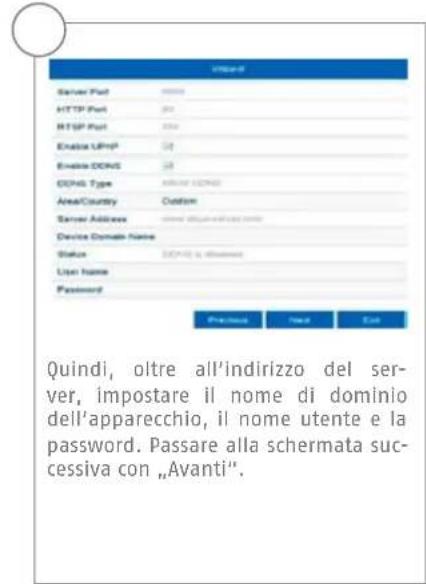

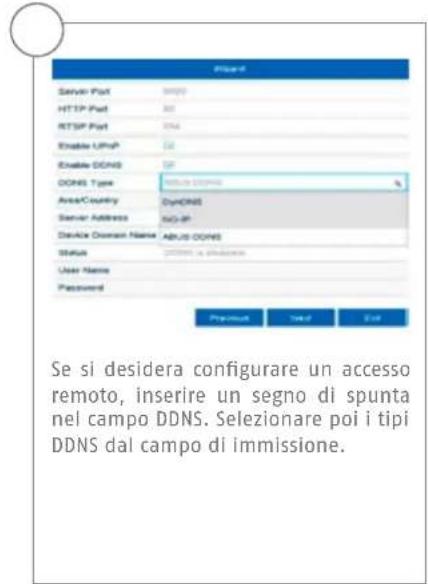

In questa schermata si possono gestire e all'occorrenza modificare le porte. Il nostro consiglio è di mantenere i valori di default.

16 17 18

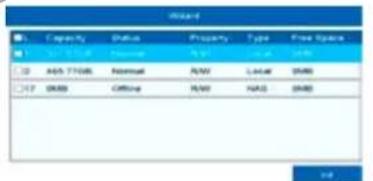

Il disco rigido installato devese essere inizializzato prima dell'impiego. Selezionare il disco rigido da inizializzare.

Fare cli s lu nite confermare la corretta initiazizzazione con OK.Passare alla schermata successiva conAvanti

Per cercare in rete le videocamere di retegia presenti,fare cliscu „Ricerca".

1920

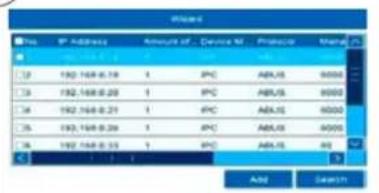

Di seguito sono indicate tutte le videocamere di rete compatibili. Utilizzando le caselle di controllo, selezionare le videocamere di rete desiderate e fare clic su Aggiungi. Passare alla schermata successiva con "Avanti".

Selezionare il tipo di registrazione. è possibile scegliere tra „In continuo" e „Motion". Chiudere l'assistente alla configurazione con „OK".

SPECIFICHE

Modello NVR10010 NVR10020
Capacità totale della rete (input/output)	316 Mbit/s (60 Mbit/s/256 Mbit/s) 336 Mbit/s (80 Mbit/s/256 Mbit/s)
Canali video IP 5 8
Uscite monitor 1 VGA (1080p:1920x1080p), 1 HDMI (4k:3840x2160p)
Risoluzione visualizzazione live	12MP / 8MP / 6MP / 5MP / 4MP / 3MP / 1080p / UXGA / 720p / VGA / 4CIF / DCIF / 2CIF / CIF / QCIF
Visualizzazioni 1 / 4 / 6 / 8 / 9 / 16
Comando Mouse
Audio	Audio a due vie: 1 canale, RCA (2,0 Vp-p, 1000 Ω) Uscita audio: 1 canale, RCA (lineare, 1000 Ω)
Supporto di memoria 2 SATA
Frame rate complessivo (PAL) 125 200
Modalità di registrazione	Manuale, programmazione oraria, rilevamento del movimento, allarme, rilevamento del movi- mento e allarme, rilevamento del movimento o allarme, VCA
Modalità di ricerca In base a evento, data e ora, Smart Search, VCA
Backup dei dati 1 USB 2.0, 1 USB 3.0
Collegamento di rete RJ45 10/100 /1000 Mbps
Funzioni di rete	Visualizzazione live, riproduzione, esportazione di dati, impostazioni
Accesso simultaneo alla rete 128 connessioni telecome
ONVIF Profilo S
Protocolli videocamera di rete	Videocamera di rete ABUS, Axis, Panasonic, Samsung, (vedere la lista di compatibilità sul site www.abus.com)
Accesso mobile iDVR Plus/HD (Apple iOS e Android)
Software Software CMS ABUS
DDNS Sí
NTP Sí
Analisi dei contentuti video (VCA)	Tripwire Detection, Intrusion Detection, Face Detection, Defocus Detection, Scene Change Detec- tion, allarme PIR
Uscita relè	1 (capacità di carico: 12 V DC/1 A)
Ingressi allarme (NO/NC)	4
Gestione allarmi	Segnale acustico, segnale OSD, e-mail, VCA

Livelli utente 2 (31 utenti massimi)

Modalità di funzionamento Triplex

Lingua OSD Tedesco, inglese, francese, olandese, danese

Dimensioni (LxAxP) 380 x 50 x 315

Peso netto 1,8

Temperatura max. di servizio 55

Umidità max dell'aria 90

Temperatura min, di servizio -10

Alimentazione di tensione DC 12 V

Potenza assorbita <40

Certificazioni CE, C-Tick, RoHS II, REACH, FCC, conforme alla legge Sarkozy

ISTRUZIONI + SOFTWARE + APP

Istruzioni:

Uterioni istruzioni sull'utilizzo dell'interfaccia Web e del registratore sono riportate nella scheda „Downloads" a segunte link: http://www.abus.com

Software:

Il software Central Monitor Station (CMS) TVSW11001 di ABUS consente di monitorare, controllare e gestire i dati video-ratore ABUS direttamente sul PC: www.abus.com

Utilizzare l'IP Installer di ABUS per cercare il registratore nella rete, per controllare e installare gli aggiornamenti del e per scaricare istruzioni e guide rapide direttamente sul PC: www.abus.com

App:

Plus/HD un accesso remoteloce al registratore:
