NVR10020 - Digitaler Videorekorder ABUS - Kostenlose Bedienungsanleitung

Marke	ABUS
Modell	NVR10020
Produkttyp	Netzwerk-Videorecorder (NVR)
Anzahl IP-Kanäle	8
Gesamte Netzwerkbandbreite (Eingang/Ausgang)	336 Mbit/s (80 Mbit/s Eingang / 256 Mbit/s Ausgang)
Maximale Live-Anzeigeauflösung	12 MP
Monitorausgänge	1x VGA (1080p), 1x HDMI (4K)
Audio	Audioeingang: 1 RCA-Kanal (2,0 Vss, 1000 Ω); Audioausgang: 1 RCA-Kanal (linear, 1000 Ω)
Interner Speicher	2 SATA-Steckplätze (Festplatten nicht im Lieferumfang)
Netzwerkkonnektivität	RJ45 10/100/1000 Mbit/s
Stromversorgung	12 V DC
Stromverbrauch	Weniger als 40 W
Betriebstemperatur	-10 °C bis +55 °C
Betriebsfeuchtigkeit	max. 90 %
Aufnahmemodi	Manuell, geplant, Bewegungserkennung, Alarm, VCA
Unterstützte Protokolle	ONVIF Profil S, ABUS-Kameras, Axis, Panasonic, Samsung
Mobiler Zugriff	iDVR Plus/HD (iOS und Android)
Verwaltungssoftware	CMS ABUS TVSW1001
Maximale Benutzeranzahl	31 (2 Stufen)
Netzwerkfunktionen	Live-Ansicht, Wiedergabe, Export, Konfiguration
Wartung	Vermeiden Sie die Exposition gegenüber starken Magnetfeldern, verschütten Sie keine Flüssigkeiten, sorgen Sie für ausreichende Belüftung
Sicherheit	Administratorpasswort, Zurücksetzen über GUID-Datei
Reparierbarkeit	Bei Problemen wenden Sie sich an den ABUS-Technischen Support
Allgemeine Informationen	Entspricht den europäischen Richtlinien EMV, Niederspannung und RoHS

Häufig gestellte Fragen - NVR10020 ABUS

Wie schließe ich den NVR10020 Recorder an?

Schließen Sie das mitgelieferte Netzteil an, verbinden Sie einen Monitor über VGA oder HDMI und schließen Sie das Gerät mit einem RJ45-Kabel an Ihr Netzwerk an. Befolgen Sie die detaillierten Schritte im Schnellstartleitfaden.

Welches Passwort soll ich bei der ersten Aktivierung verwenden?

Erstellen Sie beim ersten Start ein Administratorpasswort, das die Komplexitätsanforderungen erfüllt (mindestens 8 Zeichen, Großbuchstaben, Kleinbuchstaben und Ziffern). Wir empfehlen ein Passwort der Stärke 'Stark'. Bewahren Sie die exportierte GUID-Datei für eine spätere Zurücksetzung auf.

Wie setze ich das Administratorpasswort zurück?

Sie benötigen die zuvor exportierte GUID-Datei. Schließen Sie einen USB-Stick mit dieser Datei an den Recorder an, klicken Sie im Anmeldefenster auf 'Passwort vergessen', wählen Sie die Datei aus und importieren Sie sie. Wenn Sie die Datei nicht mehr haben, wenden Sie sich an den ABUS-Technischen Support.

Welche IP-Kameras sind kompatibel?

Der Recorder ist kompatibel mit ABUS-, Axis-, Panasonic-, Samsung-Kameras und allen ONVIF-Profil-S-Kameras. Die Kompatibilitätsliste finden Sie auf abus.com.

Kann ich von unterwegs auf den Recorder zugreifen?

Ja, über die mobile App iDVR Plus/HD (iOS und Android) oder die CMS-Software ABUS. Sie müssen DDNS und Ports im Netzwerkkonfigurationsassistenten des Recorders einrichten.

Wie installiere ich eine Festplatte im NVR10020?

Öffnen Sie das Gehäuse, befestigen Sie die SATA-Festplatte (nicht im Lieferumfang) mit den mitgelieferten Schrauben und schließen Sie die SATA-Kabel an das Mainboard an. Schließen Sie das Gehäuse und initialisieren Sie die Festplatte über das Recorder-Menü (Einstellungen > Speicher > Initialisieren).

Was tun, wenn der Recorder die Kameras nicht erkennt?

Stellen Sie sicher, dass die Kameras mit Strom versorgt und mit demselben Netzwerk verbunden sind. Nutzen Sie die Funktion 'Suchen' im Konfigurationsassistenten oder das ABUS IP Installer Tool. Überprüfen Sie auch, ob die Kameras ONVIF-kompatibel sind.

Welche Aufnahmemodi sind verfügbar?

Die Modi sind: Manuell (Daueraufnahme), Geplant (nach Zeitplan), Bewegungserkennung, Alarm, Kombination Bewegung + Alarm und VCA (Videoanalyse). Konfigurieren Sie sie im Menü 'Aufnahme'.

Wie aktualisiere ich die Firmware?

Laden Sie die neueste Firmware von der ABUS-Website herunter. Verbinden Sie Ihren Recorder mit dem Netzwerk, öffnen Sie die Weboberfläche oder verwenden Sie den ABUS IP Installer, um das Update über das Menü 'Wartung' durchzuführen.

Wo finde ich das vollständige Handbuch und die Software?

Das vollständige Handbuch (128 Seiten) ist kostenlos auf abus.com verfügbar. Laden Sie auch die CMS-Software ABUS TVSW1001 und den IP Installer von derselben Website herunter.

BEDIENUNGSANLEITUNG NVR10020 ABUS

These Kurzanleitung beschreiben die ersten Einrichtungsschritte für ihren Netzwerk Videorekorder.

Die Installions-/Bedienungsanleitung können Sie unter folgendem Link downloadsen:

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns bei Ohnen für den Kauf eines unserer Produkte. Dieses Gerat erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie (2014/30/EU), Niederspannungsrichtlinie (2014/35/EU) sowie RoHS Richtlinie (2011/65/EU).

Die Konformitat wurde nachgewiesen, die entsprechenden Erklarungen und Unterlagen sind beim Hersteller hinterlegt: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany.

Um diesen Standard zu erhalten und einen gefährlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Lesen Sie vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbeziehnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten. Bei Fragen wenden Sie sich an ihren Fachhandelspartner!

INHALTSVERZEICHNIS

Deutsch

Lieferumfang 6

Warnhinweise 7

Anschlisse und Status LED 8

Hardwareinstallation 10

Systemaktivierung 12

Passwordzurücksetzen 13

Softwareeinrichtung 14

Spezifikationen 20

Anleitung + Software + App 23

English

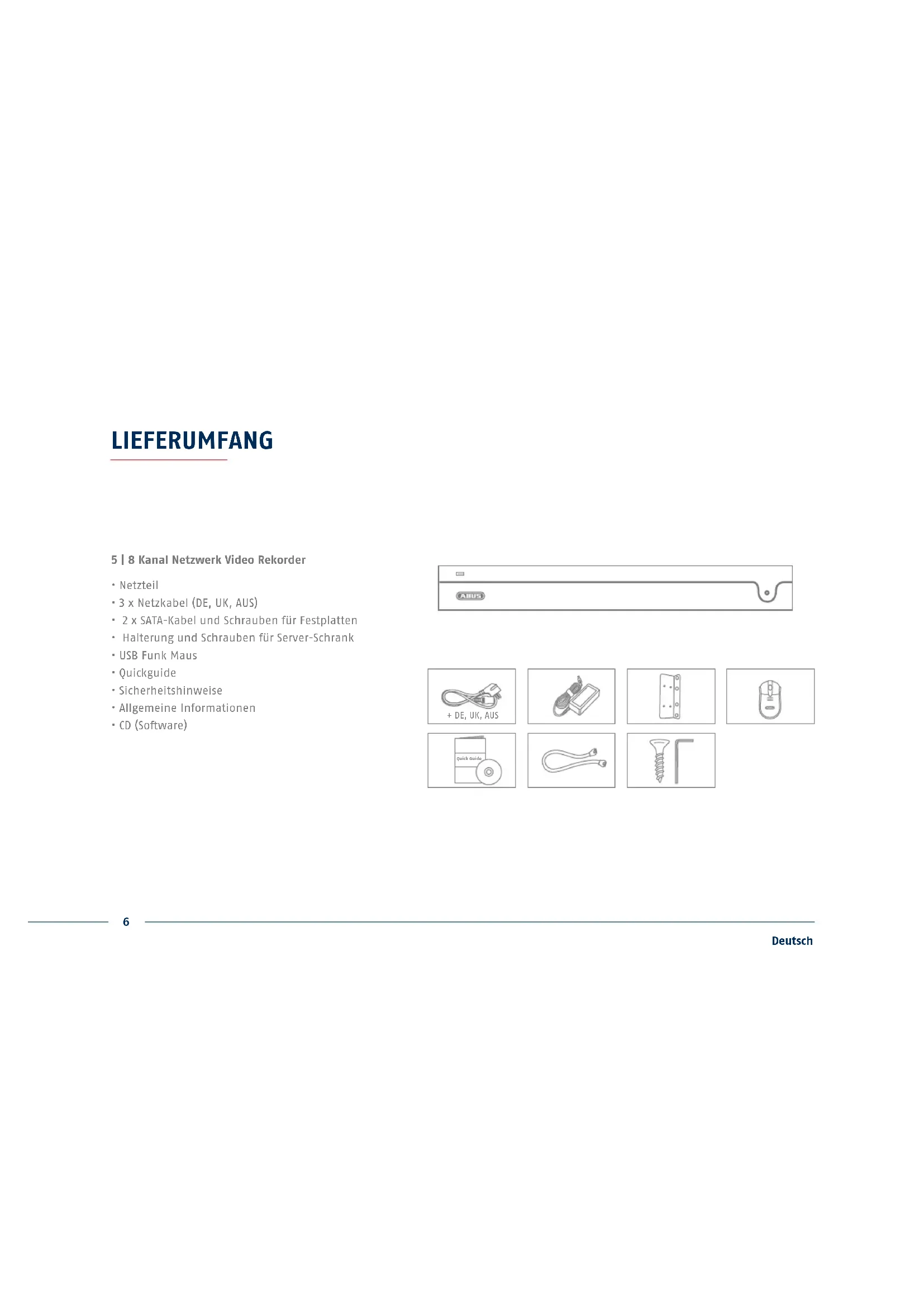

5 | 8 Kanal Netzwerk Video Reorder

-Netzteil
-3×Netzkabel (DE,UK,AUS)
- 2 x SATA-Kabel und Schrauben für Festplatten
- Halterung und Schrauben für Server-Schrank
- USB Funk Maus
Quickguide
Sicherheitshinweise
Allgemeine Informationen
CD (Software)

WARNHINWEISE

Halten Sie starke Magnetfelder vom Rekorder fern.

Achten Sie auf eine unterbrechungs-frei Stromversorgung.

Halten Sie Flüssigkeiten vom Rekorder fern.

Betrieben und lagern Sie den Rekorder nur unter den vom Hersteller empfohlenen Umgebungsbedingungen.

Schalten Sie den Rekorder aus, bevor Sie Peripheriegerate anschlieben oder entfernen.

Achten Sie darauf, dass immer eine ausreichende Belüftung vorhanden ist.

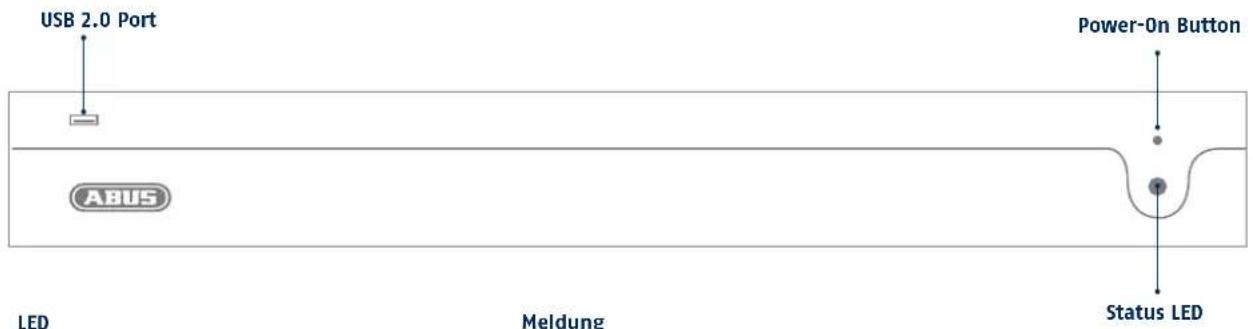

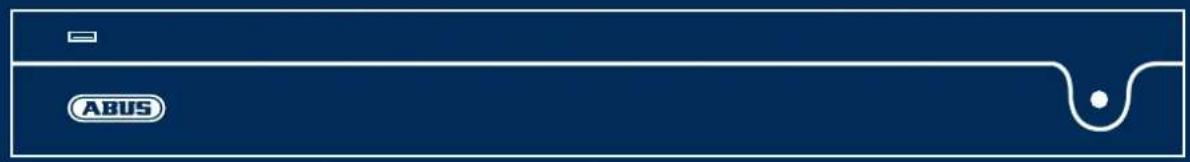

ANSCHLUSSE UND STATUS LED

LED	Meldung
Permanentes Blaues Leuchten	Rekorder Ist Hochgefahren und Einsatzbereit
Schnelles Blaues Blinken	Rekorder Startet
Rotes Leuchten	Systemfehler: Netzwerkkel abgesteckt, HDD Fehler, Kamera Offline
Langsames Blaues Blinken	Rekorder Stand-By
Aus	Rekorder Ist ausgeschalten

Geben Sie in das Feld „Neues Kennwort" ein Passwort für den Admin-Benutzer ein. Das Passwort muss den vorgegebenen Mindestanforderungen entsprechen. Empfehlung: Verwenden Sie ein möglichst komplexes Passwort, welche die Stufe „Stark" aufweist.

2

Geben Sie hier ein Passwort ein, welches der Videorekorder nutzt um inaktive IP-Kameras zu aktivieren.

3

Das Gerat ist aktiviert und kann jetzt in vollem Umfang verwendet werden.

Die GUID Datei wird fur das selbstandige Zurücksetzen des Passwords benotigt. Exportieren Sie die Datei auf einen USB-Stick und bewahren Sie diesen sicher auf.

Hinweis: Der Aktivierungsprozess ist aufgrund der gesetzten StandardSprache immer in Deutschland. Sprachunabhängig konnen Sie den Rekorder mit dem ABUS IP-Installer über das Netzwerk aktivieren.

Admin Password:

PASSWORT ZURÜCKSETZEN

1

Sie konnen selbstständig das Admin Password ausschließlich über die GUID-Datei zurücksetzen.

Beachten Sie, dass die Daten ungültig wird, wenn das Passwort nachträglich geändert wird oder die GUID Daten bereitsomal verwendet wurde. In beiden Fälle muss manuell eine neue Daten erstellt werden.

2

GUID Import Lokales Interface:

Drücken Sie im lokalen Login-Dialog die Schaltfläche, "Password vergessen". Schließen Sie einen USB-Datenträger mit der gesicherten GUIID-Datei an und wahlen Sie die Datei aus. Drucken Sie die Schaltfläche, Import", um das Password zurückzusetzen.

3

GUID Import Web-Interface:

Öffnen Sie die Web-Oberfläche
Ihres Rekorders und drücken Sie die Schaltfläche „Passwort vergessen".
Schlieben Sie einen USB-Datenträger mit der geschicherten GUID-Datei an und wahren Sie die Datei aus. Drücken Sie die Schaltfläche „Import", um das Password zurückzusetzen.

Hinweis: Das Zurücksetzen des Admin-Passportes ist ein kritischer und aufwendiger Vorgang. Stellen Sie daher sichere, dass, bei einer sicheren Aufbewährung des Passportes (Notiz in dieser Anleitung oder GUID-Datei auf einem externen Datenträger), Sie im Ernstfall Zugriff auf diese Daten haben. Planen sie daher bei Erstinbetriebnahme diesen Fall mit ein und legen Sie fest wo und wie diese Daten aufbewahrt werden und wer Zugriff auf diese Daten hat.

Achtung: Muss das Password zurückgesetzt werden und es liegt weder die Password-Notiz noch die GUID-Datei vor (oder ist ungultig geworden), müssen Sie sich für diesen Vorgang an den technischen Support bei ABUS Security-Center wenden. Um das Passwort zusammen mit ABUS zurückzusetzen benöttigen Sie am Obekt zwingend einen PC mit Netzwerkverbindung zum Rekorder, als auch Internetzugang zum Empfang von Daten, die über den technischen Support fur Sie bereitgestellt werden. Sind diese Voraussetzungen nicht gegeben, ist ein Zurücksetzen des Passportes am Rekorder nicht möglich.

SOFTWAREEINRICHUNG

Wahlen Sie die gewünschte Sprache aus und klichen Sie auf.

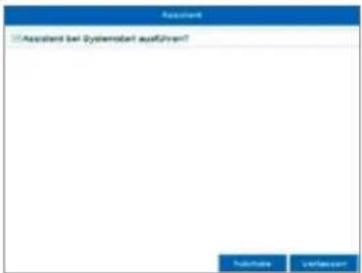

Wenn Sie das Häkchen deaktivieren, wird der Einrichtungsassistent beim nachsten Start nicht mehr automatisch ausgeführrt. Klicken Sie auf „Nächste".

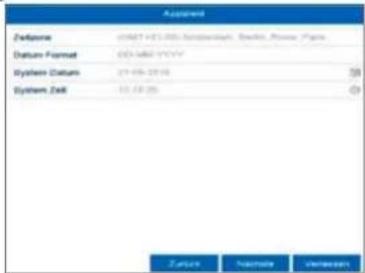

Legen Sie die Zeitzone, Datum/-Format und Systemzeit fest. Verlassen Sie den Screen mit Klicken auf „Nächste".

Verbindungsgeschwindigkeit bei "NIC Typ" manuell einstellen.
Voreingestellt und empfohlen ist die automatische Erkennung (Self adaptive).

5

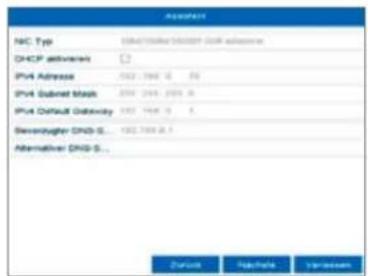

Möchten Sie, dass die Adressdaten automatisch zugewiesen werden, setzen Sie ein Häkchen bei DHCP. Die Adressen werden dann automatisch vom Routervergeben (sofernunterstützt).Gehen Sie in thisem Fallweiter zu Punkt 13.

6

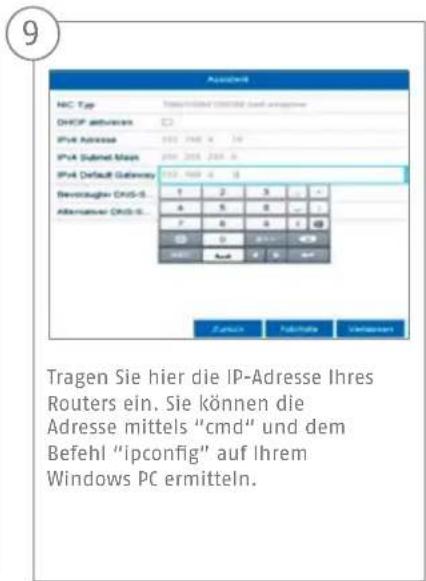

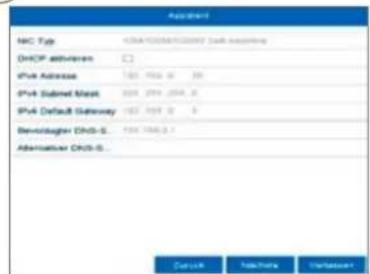

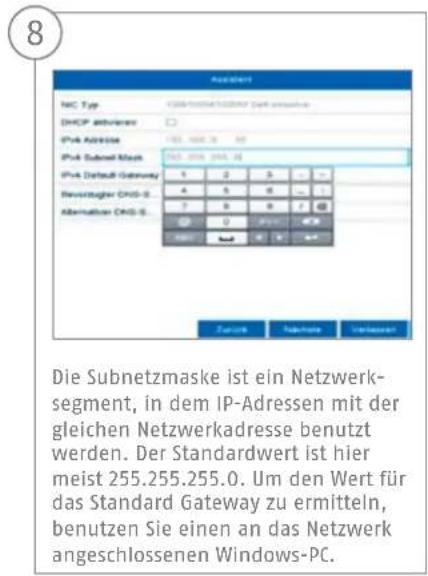

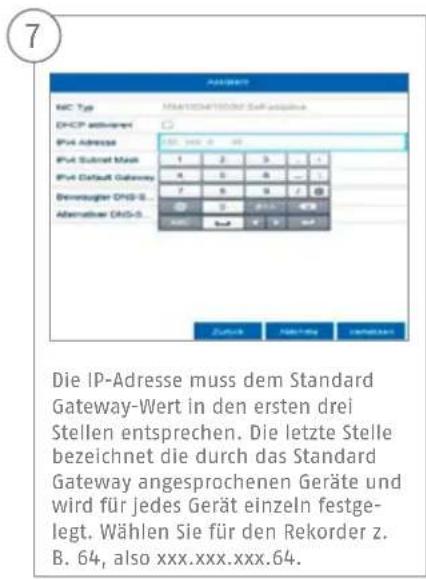

Falls Ihr Router die Adressdaten nicht automatisch zuweist, geben Sie die Daten in den folgenden Schritten ein. Die Graphik illustriert beiselhafte die anschließenden Geräte mit den dazugehörigen IP-Adressen.

10

Der DNS Server "übersetzt" eine Internetadresse in eine IP-Adresse. Tragen Sie bei Bevorzugter DNS Server den Wert des Standard-Gateway ein.

11

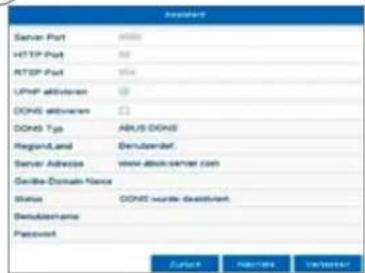

Hier konnen Sie ihre Ports verwalten und bei Bedarf aendern. Wir empfehlen Ihnen die Standardwerte beizubehalten.

12

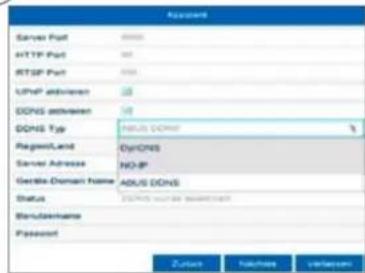

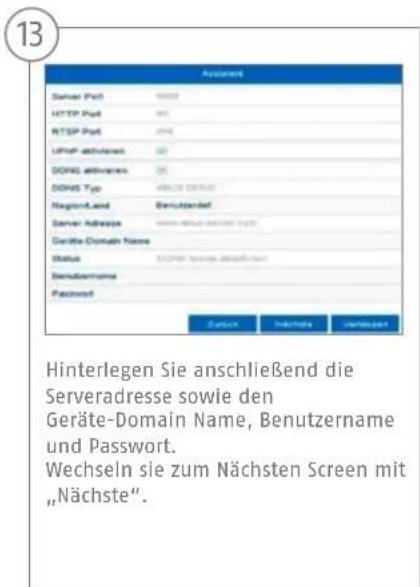

Wenn Sie einen Fernzugriff einrichten wollen, setzen Sie ein Hakchen im Feld DDNS. Wahlen Sie nachfolgend ihren DDNS Typen über das Eingabefeld aus.

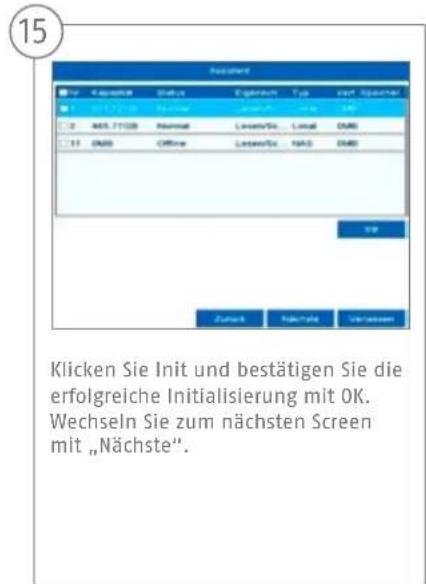

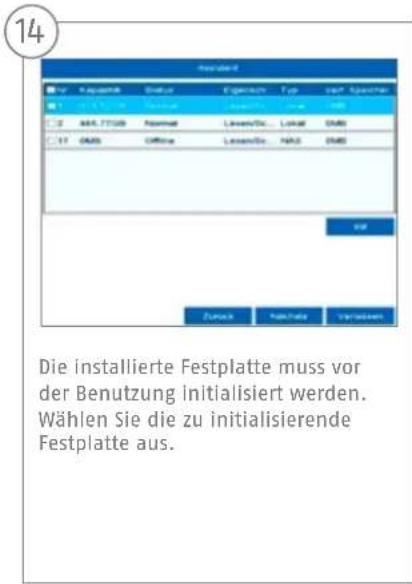

16

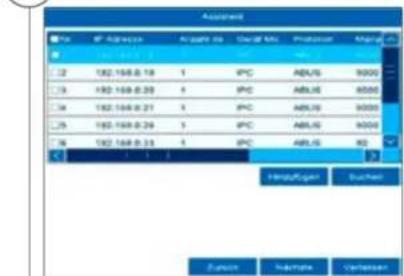

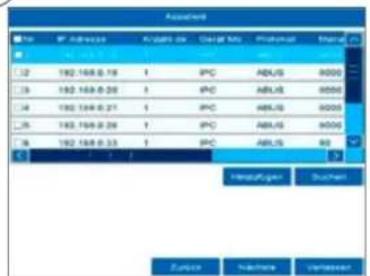

Klichen Sie auf „Suchen" um nach vorhandenen Netzwerkkamerais im Netzwerk zuuchen.

Nachfolgend finden Sie alle kompatiblen Netzwerkkameras. Wahlen Sie anhand der Checkbox die gewünschten Netzwerkkameras aus und klichen sie auf hinzufugen. Wechseln Sie zum nachsten Screen mit „Nachste".

18

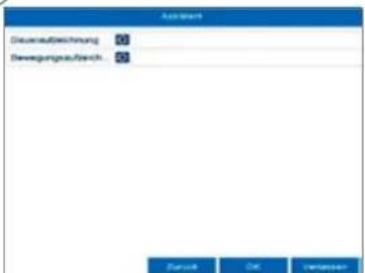

Wahlen Sie die Aufzeichnungsart aus. Die konnen Zwischen Dauer und Bewegungserkennung wahlen. Beenden Sie den Einrichtungsassisten mit OK

SPEZifikATIONEN

Model NVR10010 NVR10020

Netzwerk Throughput gesamt (Input/Output)

Auflösung Liveansicht

12MP / 8MP / 6MP / 5MP / 4MP / 3MP / 1080p / UXGA / 720p / VGA / 4CIF / DCIF / 2CIF / CIF / QCIF

Ansichten 1/4/6/8/9/16

Steuerung Maus

Gesamtbildrate (PAL) 125 200

Aufnahmemodi	Manuell, Zeitplan, Bewegungserkennung, Alarm, Bewegungserkennung und Alarm, Bewegungserkennung oder Alarm, VCA
Suchmodi Nach Ereignis, Datum & Zeit, Smart-Search, VCA
Datensicherung 1 x USB 2.0, 1 x USB 3.0
Netzwerkanschluss RJ45 10/100 / 1000 Mbps
Netzwerk Funktionen Live-Ansicht, Wiedergabe, Datenexport, Einstellungen
Gleichzeitiger Netzwerkzugriff 128 Kameraverbindungen
ONVIF Profile S
Netzwerkcamera Protokolle	ABUS Netzwerkk cameras, Axis, Panasonic, Samsung,(siehe Kompatibilitätsliste www.abus.com)
Mobiler Zugriff IDVR Plus/HD (Apple iOS & Android)
Software ABUS CMS Software
DDNS Ja
NTP Ja
Video Content Analysis (VCA)	Tripwire Detection, Intrusion Detection, Face Detection, Defocus Detection, Scene Change Detection, PIR-Alarm
Relaisausgang	1 (Belastbarkeit: 12 V DC/1 A)
Alarmengänge (NO/NC)	4
Alarmierung	Akkustisches Warnsignal, OSD Signal, Email, VCA

Benutzerstufen 2 (max. 31 Benutzer)

Betriebsmodus Tiplex

Sprache OSD Deutsch, Englisch, Französisch, Niederlandisch, Dänisch

Abmessungen (BxHxT) 380 x 50 x 315

Nettogewicht 1,8

Max. Betriebstemperatur 55

Max. Luftfeuchtigkeit 90

Min. Betriebstemperatur -10

Spannungsversorgung DC 12 Volt

Leistungsaufnahme <40

Zertifizierungen CE, C-Tick, RoHS II, REACH, FCC, Law Sarkozy conform

ANLEITUNG + SOFTWARE + APP

Anleitungen:

Weitere Anleitungen zur Bedienung der Web und Recorder Oberfläche finden Sie unter dem Reiter „Downloads" in nachhalt gemendem Link: http://www.abus.com

Software: TVSW1001 ABUS Central Monitor Station (CMS) überwachen, steuern und verwalten Sie die Videodaten ihrer ABUS

am PC: w.abus.com

Verwenden Sie den ABUS IP Installer um ihren Rekorder im Netzwerk zuuchen, Firmware Updates zu prufen und insatllien, Anleitungen und Quickguides direkt auf ihren PC herunterzuladen:

www.abus.com

App:

VHD App Hut Innen den kostenfrei und d. Fernzugriff auf ihren Rekorder:

NVR10010 | NVR10020

Driftsfunktion Tiplex

Mai (BxHxD) 380 x 50 x 315

Nettovaegt 1,8

Maks. driftstemperatur 55

Min. driftstemperatur -10
