BEDIENUNGSANLEITUNG TVVR33049T ABUS

• Quickguide für Digitalrekorder l Videoüberwachungsset: TVVR33009 l TVVR33049T l TVVR33049D Diese Kurzanleitung beschreibt die ersten Einrichtungsschritte für Ihre Netzwerkkamera. Detaillierte Informationen erhalten Sie in der Bedienungsanleitung. Diese können Sie über den IP Installer oder über die Homepage abus.com herunterladen. TVVR330093 Deutsch Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns bei Ihnen für den Kauf eines unserer Produkte. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Ang, GERMANY. Um diesen Standard zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Lesen Sie vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung, beachten Sie alle Bedienungs- und Sicherheitshinweise! Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten. Bei Fragen wenden Sie sich an Ihren Fachhandelspartner!54 Deutsch Deutsch Polski Zakres dostawy p. 114
• Wskazówki ostrzegawcze p. 115
• Złącza p. 116
• Instalacja sprzętu p. 117
• Wskazówki dotyczące instalacji kamery p. 119
• Aktywacja systemu p. 121
• Resetowanie hasła p. 122
• Konguracja oprogramowania p. 123
• Dansk Leveringsomfang p. 78
• Advarselshenvisninger p. 79
• Tilslutninger p. 80
• Hardwareinstallation p. 81
• Tips vedrørende kamerainstallation p. 83
• Systemaktivering p. 85
• Nulstil kodeord p. 86
• Soware - Indstilling p. 87
• Italiano Dotazione p. 96
• Avvertenze importanti p. 97
• Collegamenti p. 98
• Installazione dell’hardware p. 99
• Consigli per l’installazione di videocamere p. 101
• Attivazione del sistema p. 103
• Ripristino della password p. 104
• Congurazione del Soware p. 105

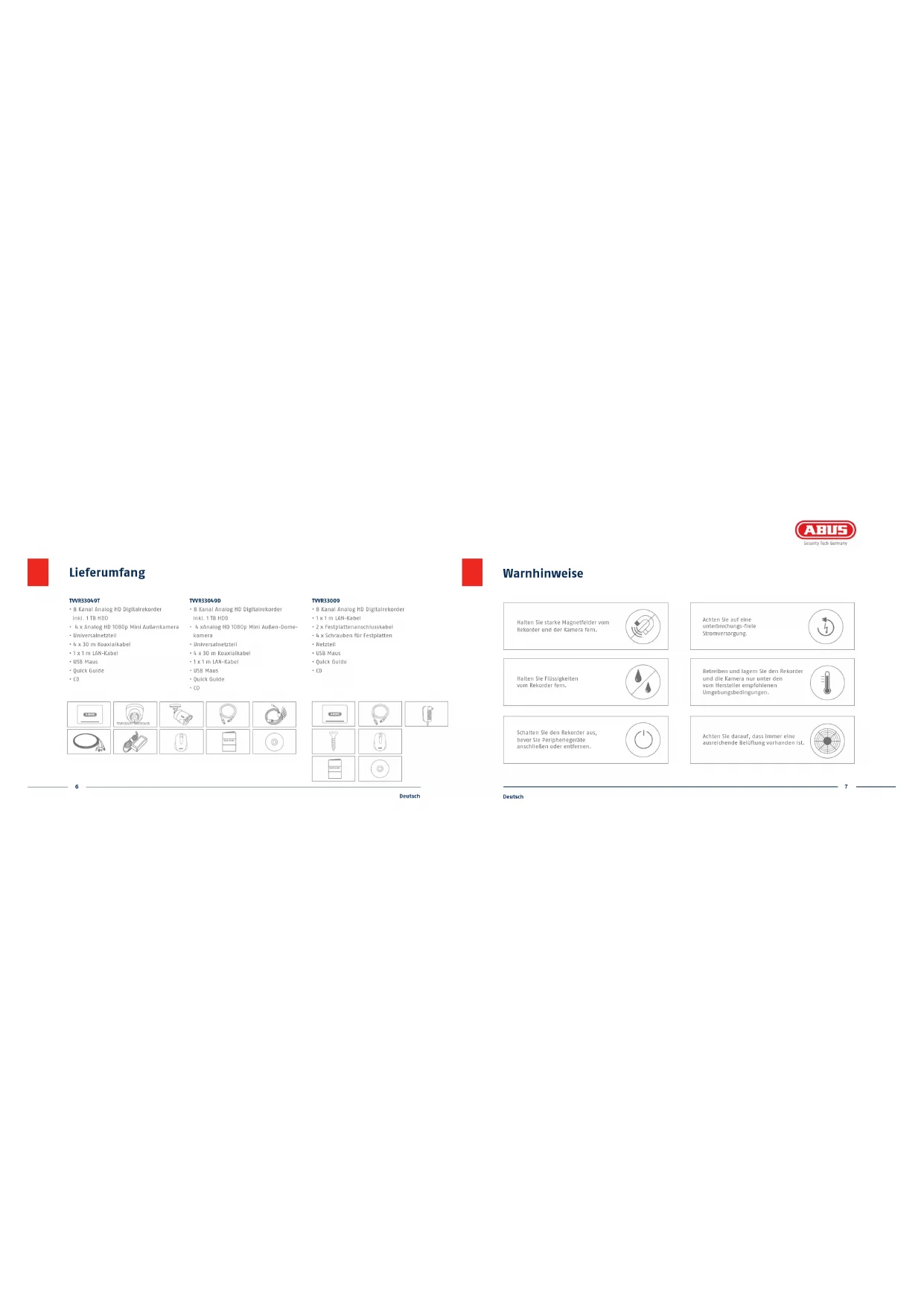

• Inhaltsverzeichnis Deutsch Lieferumfang p. 6
• Warnhinweise p. 7
• Anschlüsse p. 8
• Hardwareinstallation p. 9
• Tipps zur Kamerainstallation p. 11
• Systemaktivierung p. 13
• Passwort zurücksetzen p. 14
• Sowareeinrichtung p. 15
• English Scope of delivery p. 24
• Warnings p. 25
• Connections p. 26
• Hardware Installation p. 27
• Tips for camera installation p. 29
• System activation p. 31
• Resetting the password p. 32
• Soware Set-up p. 33
• Français Étendue de la livraison p. 42
• Avertissements p. 43
• Connexions p. 44
• Installation matérielle p. 45
• Conseils pour l’installation de la caméra p. 47
• Activation du système p. 49
• Réinitialiser le mot de passe p. 50
• Conguration du logiciel p. 51
• Nederlands Leveringsomvang p. 60
• Belangrijke instructies p. 61
• Aansluitingen p. 62
• Hardware-installatie p. 63
• Tips voor de camera-installatie p. 65
• Activering van het systeem p. 67
• Wachtwoord resetten p. 68
• Soware - congureren Deutsch Deutsch Warnhinweise Betreiben und lagern Sie den Rekorder und die Kamera nur unter den vom Hersteller empfohlenen Umgebungsbedingungen. Achten Sie darauf, dass immer eine ausreichende Belüung vorhanden ist. Achten Sie auf eine unterbrechungs- freie Stromversorgung. Halten Sie starke Magnetfelder vom Rekorder und der Kamera fern. Halten Sie Flüssigkeiten vom Rekorder fern. Schalten Sie den Rekorder aus, bevor Sie Peripheriegeräte anschließen oder entfernen. TVVR33049T p. 6976

• 4 xAnalog HD 1080p Mini Außen-Dome- kamera

• 2 x Festplattenanschlusskabel

• 4 x Schrauben für Festplatten

Deutsch Deutsch Hardwareinstallation Lösen Sie die 4 Schrauben auf der Unterseite des Rekorders. Önen Sie vorsichtig das Gehäuse. Richten Sie die Festplatte auf der Bodenplatte des Rekorders aus. Bitte beachten Sie, dass die Hardwareinstallation für TVVR33008 bei Schritt

beginnt. Die Hardwareinstallation für TVVR33408 / TVVR33418 beginnt bei Schritt

Fixieren und Verschrauben Sie die Festplatte auf der Unterseite des Rekorders mit den beiliegenden Schrauben.

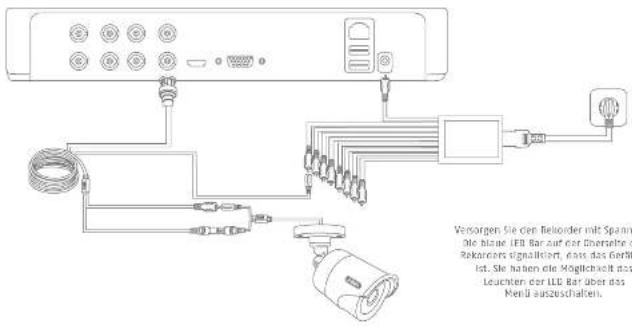

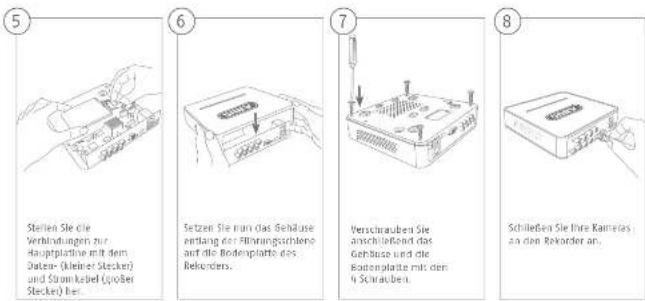

Anschlüsse Video - In BNC-Eingang für analoge Kameras Video - Out USB Anschluss für USB-Geräte 12 V 12 V DC Stromanschluss LAN RJ45-Anschluss für eine Netzwerkverbindung1110 Deutsch Deutsch Tipps zur Kamerainstallation Versorgen Sie den Rekorder mit Spannung. Die blaue LED Bar auf der Oberseite des Rekorders signalisiert, dass das Gerät an ist. Sie haben die Möglichkeit das Leuchten der LED Bar über das Menü auszuschalten. Stellen Sie die Verbindungen zur Hauptplatine mit dem Daten- (kleiner Stecker) und Stromkabel (großer Stecker) her. Setzen Sie nun das Gehäuse entlang der Führungsschiene auf die Bodenplatte des Rekorders. Verschrauben Sie anschließend das Gehäuse und die Bodenplatte mit den 4 Schrauben. Schließen Sie Ihre Kameras an den Rekorder an.

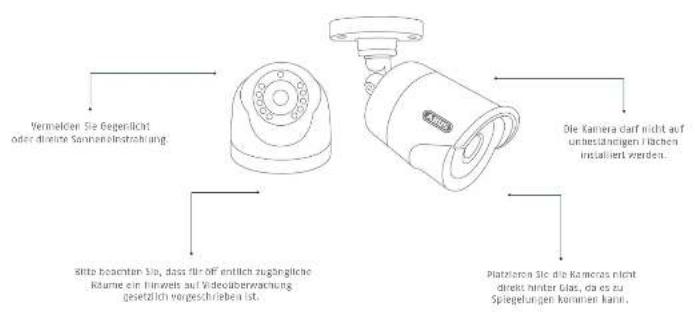

Deutsch Deutsch Vermeiden Sie Gegenlicht oder direkte Sonneneinstrahlung. Platzieren Sie die Kameras nicht direkt hinter Glas, da es zu Spiegelungen kommen kann. Die Kamera darf nicht auf unbeständigen Flächen installiert werden. Bitte beachten Sie, dass für ö entlich zugängliche Räume ein Hinweis auf Videoüberwachung gesetzlich vorgeschrieben ist. Systemaktivierung Admin Passwort:

Geben Sie in das Feld „Neues Kennwort“ ein Passwort für den Admin-Benutzer ein. Das Passwort muss den vorgegebenen Mindestanforderungen entsprechen. Empfehlung: Verwenden Sie ein möglichst komplexes Passwort, welches die Stufe „Stark“ aufweist.

Geben Sie das Passwort zur Bestätigung erneut ein. Notieren Sie das Passwort zusätzlich in der Kurzanleitung und verwahren Sie es an einem sicheren Ort auf. Das Zurücksetzen des Admin-Passwortes ist nur über den technischen Support von ABUS möglich.

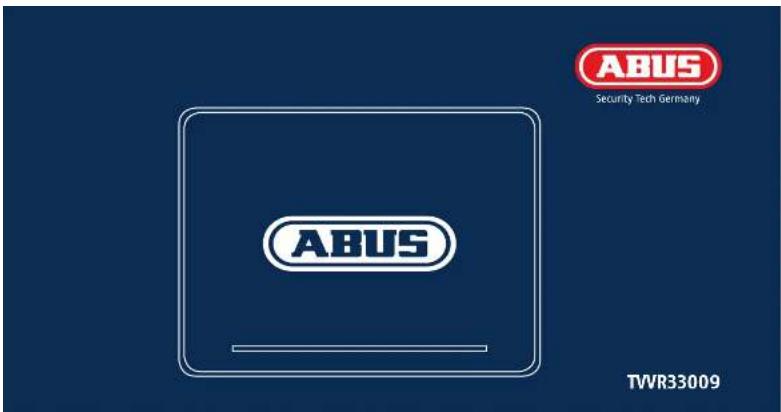

Das Gerät ist aktiviert und kann jetzt in vollem Umfang verwendet werden. Die GUID Datei wird für das selbständige Zurücksetzen des Passworts benötigt. Exportieren Sie die Datei auf einen USB-Stick und bewahren Sie diesen sicher auf. Hinweis: Der Aktivierungsprozess ist aufgrund der gesetzten Standard- Sprache immer in Deutsch. Sprachunabhängig können Sie den Rekorder mit dem ABUS IP-Installer über das Netzwerk aktivieren.1514 Deutsch Deutsch So wareeinrichtung

Wählen Sie die gewünschte Sprache aus und klicken Sie auf „“.

Wenn Sie das Häkchen deaktivieren, wird der Einrichtungsassistent beim nächsten Start nicht mehr automatisch ausgeführt. Klicken Sie auf „Nächste“.

Legen Sie die Zeitzone, Datum/-Format und Systemzeit fest. Verlassen Sie den Screen mit Klicken auf ,,Nächste“. Passwort zurücksetzen

Sie können selbstständig das Admin Passwort ausschließlich über die GUID-Datei zurücksetzen. Beachten Sie, dass die Datei ungültig wird, wenn das Passwort nachträglich geändert wird oder die GUID Datei bereits einmal verwendet wurde. In beiden Fällen muss manuell eine neue Datei erstellt werden.

GUID Import Lokales Interface: Drücken Sie im lokalen Login-Dialog die Schalt äche „Passwort vergessen“. Schließen Sie einen USB-Datenträger mit der gesicherten GUID-Datei an und wählen Sie die Datei aus. Drücken Sie die Schalt äche „Import“, um das Passwort zurückzusetzen.

GUID Import Web-Interface: Ö nen Sie die Web-Ober äche Ihres Rekorders und drücken Sie die Schalt äche „Passwort vergessen“. Schließen Sie einen USB-Datenträger mit der gesicherten GUID-Datei an und wählen Sie die Datei aus. Drücken Sie die Schalt äche „Import“, um das Passwort zurückzusetzen. Hinweis: Das Zurücksetzen des Admin-Passwortes ist ein kritischer und aufwendiger Vorgang. Stellen Sie daher sicher, dass, bei einer sicheren Au ewahrung des Passwortes (Notiz in dieser Anleitung oder GUID-Datei auf einem externen Datenträger), Sie im Ernstfall Zu- gri auf diese Daten haben. Planen Sie daher bei Erstinbetriebnahme diesen Fall mit ein und legen Sie fest wo und wie diese Daten au ewahrt werden und wer Zugri auf diese Daten hat. Achtung: Muss das Passwort zurückgesetzt werden und es liegt weder die Passwort-Notiz noch die GUID-Datei vor (oder ist ungültig geworden), müssen Sie sich für diesen Vorgang an den technischen Support bei ABUS Security-Center wenden. Um das Passwort zusammen mit ABUS zurückzusetzen benötigen Sie am Objekt zwingend einen PC mit Netzwerkverbindung zum Rekorder, als auch Internetzugang zum Empfang von Daten, die über den technischen Support für Sie bereitgestellt werden. Sind diese Voraussetzungen nicht gegeben, ist ein Zurücksetzen des Passwortes am Rekorder nicht möglich.1716 Deutsch Deutsch

Möchten Sie, dass die Adressdaten automatisch zugewiesen werden, setzen Sie ein Häkchen bei DHCP. Die Adressen werden dann automatisch vom Router vergeben (sofern unterstützt). Gehen Sie in diesem Fall weiter zu Punkt 11.

Die IP-Adresse muss dem Standard Gateway-Wert in den ersten drei Stellen entsprechen. Die letzte Stelle bezeichnet die durch das Standard Gateway angesprochenen Geräte und wird für jedes Gerät einzeln festgelegt. Wählen Sie für den Rekorder z. B. 64, also xxx.xxx.xxx.64.

Falls Ihr Router die Adressdaten nicht automatisch zuweist, geben Sie die Daten in den folgenden Schritten ein. Die Graphik illustriert beispielha die anschließenden Geräte mit den dazugehörigen IP-Adressen.

Die Subnetzmaske ist ein Netzwerksegment, in dem IP-Adressen mit der gleichen Netzwerkadresse benutzt werden. Der Standardwert ist hier meist 255.255.255.0. Um den Wert für das Standard Gateway zu ermitteln, benutzen Sie einen an das Netzwerk angeschlossenen Windows-PC.

Tragen Sie hier die IP-Adresse Ihres Routers ein. Sie können die Adresse mittels “cmd“ und dem Befehl “ipconfig” auf Ihrem Windows PC ermitteln.

Verbindungsgeschwindigkeit bei „NIC Typ“ manuell einstellen. Voreingestellt und empfohlen ist die automatische Erkennung (Self adaptive).1918 Deutsch Deutsch

Hier können Sie Ihre Ports verwalten und bei Bedarf ändern. Wir empfehlen Ihnen die Standardwerte beizubehalten.

Hinterlegen Sie anschließend die Serveradresse sowie den Geräte-Domain Name, Benutzername und Passwort. Wechseln sie zum Nächsten Screen mit „Nächste“.

Wenn Sie einen Fernzugri einrichten wollen, setzen Sie ein Häkchen im Feld DDNS. Wählen Sie nachfolgend Ihren DDNS Typen über das Eingabefeld aus.

Die installierte Festplatte muss vor der Benutzung initialisiert werden. Wählen Sie die zu initialisierende Festplatte aus.

icken Sie Init und bestätigen Sie die erfolgreiche Initialisierung mit OK. Wechseln Sie zum nächsten Screen mit „Nächste“

Der DNS Server “übersetzt” eine Internetadresse in eine IP-Adresse. Tragen Sie bei Bevorzugter DNS Server den Wert des Standard-Gateway ein.20 Deutsch

Nachfolgend nden Sie alle kompatiblen Netzwerkkameras. Wählen Sie anhand der Checkbox die gewünschten Netzwerkkameras aus und klicken Sie auf hinzufügen. Wechseln Sie zum nächsten Screen mit „Nächste“.

Wählen Sie die Aufzeichnungsart aus. Sie können Zwischen „Dauer“ und „Bewegungserkennung wählen. Beenden Sie den Einrichtungsassistenten mit „OK“
