BDBBC2C - Caricabatterie BLACK & DECKER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Caricabatteria / Booster di avviamento
Tensione di ingresso	12 V cc
Tensione di uscita	14,5 V cc
Corrente di uscita massima	7,5 A
Peso	1,93 kg
Tipo di batteria compatibile	Batteria al piombo 12 V
Indicatore di alimentazione	Spia luminosa verde
Indicatore di boost	Spia luminosa verde
Funzione principale	Boostare una batteria scarica tramite una batteria carica
Accessori inclusi	2 prese accessori 12 V cc (nera e arancione)
Stoccaggio cavi	Avvolgitore integrato
Stoccaggio prese	Fessure di stoccaggio
Sicurezza	Protezione contro cortocircuiti e inversione di polarità
Manutenzione	Pulire con un panno umido, senza solventi
Riparabilità	Ricambi disponibili presso il produttore
Garanzia	24 mesi
Norme	EN60335, EN60598
Utilizzo previsto	Avviamento di emergenza di veicoli con batteria scarica

Domande frequenti - BDBBC2C BLACK & DECKER

Come utilizzare il booster BDBBC2C?

Collegare la presa nera nella presa 12 V del veicolo con batteria carica, quindi la presa arancione nel veicolo con batteria scarica. Attendere circa 20 minuti fino all'accensione delle spie verdi, quindi rimuovere la presa arancione e provare ad avviare a impulsi di 3-5 secondi.

Cosa fare se le spie non si accendono?

Verificare che la presa del veicolo carico sia sotto tensione (su alcuni veicoli, la chiave deve essere in posizione accessori). Assicurarsi che le prese siano ben inserite e controllare lo stato del fusibile nella presa accessorio (8 A).

Posso usare questo caricabatteria per una batteria completamente scarica?

No, questo dispositivo non può avviare un veicolo se la batteria è completamente scarica. È progettato per boostare una batteria debole che ha ancora un po' di carica.

Che tipo di batteria posso boostare?

Solo batterie al piombo da 12 V. Non utilizzare su batterie a secco o batterie marine (a bordo di una barca).

Come sostituire il fusibile nella presa accessorio?

Ruotare il tappo in senso antiorario, rimuoverlo con l'asse centrale, sostituire il fusibile con uno nuovo da 8 A, quindi rimontare il tappo serrando in senso orario.

Il contenitore si scalda durante l'uso, è normale?

Sì, il contenitore e le prese possono scaldarsi durante il processo di boost. È un fenomeno normale.

Come manutenere il caricabatteria BDBBC2C?

Scollegare l'apparecchio prima di qualsiasi manutenzione. Pulire il contenitore con un panno umido, senza solventi o prodotti abrasivi. Non immergere in acqua.

Posso ricaricare pile non ricaricabili con questo apparecchio?

No, non tentare mai di ricaricare pile non ricaricabili. Utilizzare solo su batterie al piombo 12 V.

Cosa fare se il veicolo non si avvia dopo il boost?

Ripetere i passaggi da 2 a 4 e prolungare il boost di 10 minuti aggiuntivi. Se il problema persiste, far controllare la batteria da un elettricista.

Come riciclare l'apparecchio a fine vita?

Non gettare l'apparecchio nei rifiuti domestici. Smaltirlo in un centro di raccolta o restituirlo a un riparatore autorizzato Black & Decker per il riciclaggio.

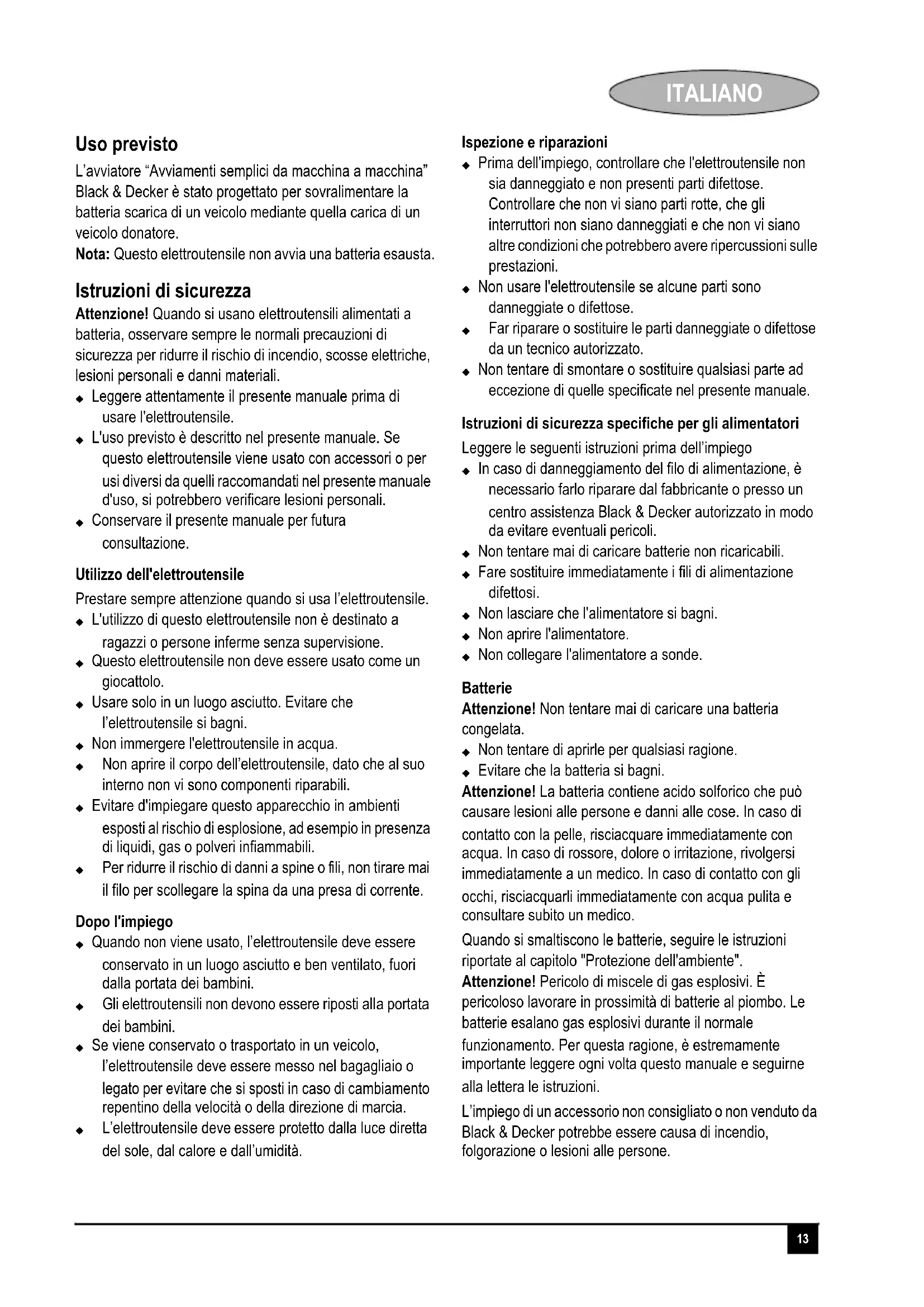

MANUALE UTENTE BDBBC2C BLACK & DECKER

L'avviatore "Avviamenti semplici da macchina a macchina" Black & Decker è stato progettato per sovralimentare la batteria scarica di un veicolo mediante quella carica di un veicolo donatore.

Nota: Questo elettroutensile non avvia una batteria esausta.

Istruzioni di sicurezza

Attenzione! Quando si usano elettroutensili alimentati a batteria, osservare sempre le normali precauzioni di sicurezza per ridurre il rischio di incendio, scosse elettriche, lesioni personali e danni materiali.

♦ Leggere attentamente il presente manuale prima di usare l'elettroutensile.
L'uso previsto è descritto nel presente manuale. Se questo elettroutensile viene usato con accessori o per usi diversi da quelli raccomandati nel presente manuale d'uso, si potrebbero verificare lesioni personali.
- Conservare il presente manuale per futura consultazione.

Utilizzo dell'elettroutensile

Prestare sempre attenzione quando si usa l'elettroutensile.

L'utilizzo di questo elettroutensile non è destinato a ragazzi o persone inferme senza supervisione.
- Questo elettroutensile non deve essere usato come un giocattolo.
◆ Usare solo in un luogo asciutto. Evitare che l'elettroutensile si bagni.
◆ Non immergere l'elettroutensile in acqua.
Non aprire il corpo dell'elettroutensile, dato che al suo interno non vi sono componenti riparabili.
- Evitare d'impiegare questo apparecchio in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili.
Per ridurre il rischio di danni a spine o fili, non tirare mai il filo per scollegare la spina da una presa di corrente.

Dopo l'impiego

• Quando non viene usato, l'elettroutensile deve essere conservato in un luogo asciutto e ben ventilato, fuori dalla portata dei bambini.
  Gli elettroutensili non devono essere riposti alla portata dei bambini.
  Se viene conservato o trasportato in un veicolo, l'elettroutensile deve essere messo nel bagagliaio o legato per evitare che si sposti in caso di cambiamento repentino della velocità o della direzione di marcia.
  L'elettroutensile deve essere protetto dalla luce diretta del sole, dal calore e dall'umidità.

Ispezione e riparazioni

• Prima dell'impiego, controllare che l'elettroutensile non sia danneggiato e non presenti parti difettose. Controllare che non vi siano parti rotte, che gli interruttori non siano danneggiati e che non vi siano altre condizioni che potrebbero avere ripercussioni sulle prestazioni.
  Non usare l'elettroutensile se alcune parti sono danneggiate o difettose.
  Far riparare o sostituire le parti danneggiate o difettose da un tecnico autorizzato.
  Non tentare di smontare o sostituire qualsiasi parte ad eccezione di quelle specificate nel presente manuale.

Istruzioni di sicurezza specifiche per gli alimentatori

Leggere le seguenti istruzioni prima dell'impiego

In caso di danneggiamento del filo di alimentazione, è necessario farlo riparare dal fabbricante o presso un centro assistenza Black & Decker autorizzato in modo da evitare eventuali pericoli.
◆ Non tentare mai di caricare batterie non ricaricabili.
◆ Fare sostituire immediatamente i fili di alimentazione difettosi.
◆ Non lasciare che l'alimentatore si bagni.
◆ Non aprire l'alimentatore.
◆ Non collegare l'alimentatore a sonde.

Batterie

Attenzione! Non tentare mai di caricare una batteria congelata.

◆ Non tentare di aprirle per qualsiasi ragione.

◆ Evitare che la batteria si bagni.

Attenzione! La batteria contiene acido solforico che può causare lesioni alle persone e danni alle cose. In caso di contatto con la pelle, risciacquare immediatamente con acqua. In caso di rossore, dolore o irritazione, rivolgersi immediatamente a un medico. In caso di contatto con gli occhi, risciacquarli immediatamente con acqua pulita e consultare subito un medico.

Quando si smaltiscono le batterie, seguire le istruzioni riportate al capitolo "Protezione dell'ambiente".

Attenzione! Pericolo di miscele di gas esplosivi. È pericoloso lavorare in prossimità di batterie al piombo. Le batterie esalano gas esplosivi durante il normale funzionamento. Per questa ragione, è estremamente importante leggere ogni volta questo manuale e seguirne alla lettera le istruzioni.

L'impiego di un accessorio non consigliato o non venduto da Black & Decker potrebbe essere causa di incendio, folgorazione o lesioni alle persone.

ITALIANO

Attenzione! In caso di batteria marina, toglierla dalla barca e caricarla a terra. La carica della batteria a bordo richiede l'impiego di un'apparecchiatura appositamente progettata per uso marino. Questo elettroutensile NON è omologato per tale impiego.

• I veicoli possono essere dotati di impianti elettrici e sistemi elettronici (ad esempio sistema di gestione motore, telefono cellulare) che potrebbero subire danni se soggetti a elevate tensioni di avviamento e a picchi di tensione. Prima di collegare l'elettroutensile al veicolo, leggere il manuale per il proprietario del veicolo per verificare se è possibile eseguire l'avviamento con avviatore di emergenza.
• Seguire queste istruzioni e quelle fornite dal fabbricante della batteria, da quello del veicolo e di qualsiasi altra apparecchiatura che si intende usare con questo elettroutensile. Tenere presenti le etichette di avvertimento affisse su questi prodotti e sul veicolo.
• Questo elettroutensile non è stato progettato per essere usato quale batteria automobilistica di ricambio. Non far funzionare un veicolo senza batteria installata.
• L'elettroutensile deve essere collegato solo a una batteria al piombo da 12 V. Non usare l'elettroutensile per caricare batterie con pile a secco, comunemente usate su elettrodomestici, dato che queste batterie potrebbero scoppiare e causare lesioni alle persone e danni alle cose.

Attenzione! Le batterie al piombo possono esalare gas esplosivi durante la ricarica e in condizioni estreme si possono verificare perdite di acido dalla batteria. Accertarsi che la zona sia ben ventilata durante le procedure di avviamento con cavi ausiliari.

I seguenti simboli sono stampigliati sull'elettroutensile.

Indicatore a LED di accensione.

Indicatore a LED di sovralimentazione.

Caratteristiche

1. Indicatore a LED di accensione
2. Indicatore a LED di sovralimentazione
3. Vano spinotti
4. Rullo per filo di alimentazione
5. Spinotti per presa accessori da 12 V c.c.
6. Alloggiamento

Utilizzo

Attenzione! Verificare che la vettura sia in folle con il freno di stazionamento azionato.

Fase 1

♦ Collegare lo spinotto nero per presa accessori da 12 V c.c. (5) alla presa da 12 V del veicolo che funziona e verificare che il LED di accensione (1) si accenda.
◆ Avviare il motore del veicolo che funziona.

Fase 2

Attenzione! Verificare che la vettura sia in folle con il freno di stazionamento azionato.

Svolgere completamente il filo di alimentazione dal rullo (4) sul quale è avvolto e collegare lo spinotto arancione per presa accessori da 12 V c.c. (5) alla presa da 12 V del veicolo che non parte e accertarsi che il LED di sovralimentazione (2) si accenda.

Fase 3

• Quando la macchina che non parte è stata sovralimentata quanto basta ad avviare il motore, i LED di accensione (1) e di sovralimentazione (2) cambiano colore e diventano verdi (20 minuti circa).
  Scollegare lo spinotto arancione da 12 V c.c. (5) dalla macchina che non partiva e cercare di avviare il motore con trascinamenti di 3 - 5 secondi.

Nota: L'alloggiamento (6) e gli spinotti per prese accessori da 12 V c.c. (5) si riscalderanno durante il periodo di sovralimentazione. Si tratta di un fatto normale.

Fase 4

Scollegare lo spinotto nero da 12 V c.c. (5) dalla macchina che funziona e avvolgere il filo di alimentazione attorno al rullo (4) e poi infilare gli spinotti per prese accessori da 12 V c.c. (5) negli appositi vani (3).

Manutenzione

Questo elettroutensile Black & Decker è stato progettato per funzionare a lungo con un minimo di manutenzione.

Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell'elettroutensile e sottoporlo a manutenzione periodica.

Attenzione! Prima di eseguire la manutenzione dell'elettroutensile oppure di pulirlo, scollegarlo dalla presa.

♦ Strofinare di tanto in tanto l'elettroutensile con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi. Non immergere l'elettroutensile in acqua.
- Pulire l'esterno con un panno morbido e, se necessario, con acqua e sapone neutro.
Non permettere la penetrazione di liquido nell'elettroutensile. Non usarlo quando è bagnato.
◆ Avvolgere i fili di alimentazione quando vengono riposti per evitare che subiscano danni.

Ricerca guasti

Se i LED di alimentazione e di sovralimentazione (1 e 2) non si accendono, eseguire i controllo elencati di seguito.

• Controllare che la presa accessori da 12 V del veicolo donatore sia sotto tensione; su alcune vetture la chiave deve essere regolata sulla posizione accessori prima che la presa possa essere sotto tensione.
• Controllare che gli spinotti per prese accessori da 12 V c.c. (5) siano completamente inseriti.
  ◆ Controllare che i fusibili negli spinotti per prese accessori da 12 V c.c. (5) non siano bruciati.

Se la vettura non parte:

• Ripetere le fasi 2 - 4 del paragrafo Utilizzo e continuare con il periodo di sovralimentazione per altri 10 minuti o fino a quando i LED diventano verdi.
  ◆ Se la vettura non parte ancora, consigliamo di far controllare la batteria da un elettrauto qualificato.

Sostituzione del fusibile nello spinotto per presa accessori c.c.

◆ Staccare la calotta ruotandola in senso antiorario.
♦ Togliere la calotta e la spina centrale.
◆ Estrarre il fusibile.
◆ Montare un nuovo fusibile del medesimo tipo e misura (8 A).
◆ Rimettere la calotta e la spina centrale.
◆ Serrare la calotta ruotandola in senso orario sullo spinotto.

Protezione dell'ambiente

Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici.

Nel caso in cui l'elettroutensile Black & Decker debba essere sostituito o non sia più necessario, non smaltirlo con i normali rifiuti domestici. Metterlo da parte per la raccolta differenziata.

La raccolta differenziata dei prodotti e degli imballaggi utilizzati consente il riciclaggio dei materiali e il loro continuo utilizzo. Il riutilizzo dei materiali riciclati favorisce la protezione dell'ambiente prevenendo l'inquinamento e riduce il fabbisogno di materie prime.

Seguire la regolamentazione locale per la raccolta differenziata dei prodotti elettrici che può prevedere punti di raccolta o la consegna dell'elettroutensile al rivenditore presso il quale viene acquistato un nuovo prodotto.

Black & Decker offre ai suoi clienti la possibilità di riciclare i prodotti Black & Decker che hanno esaurito la loro vita di servizio. Per usufruire di tale servizio, è sufficiente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell'azienda.

Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. In alternativa, un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com.

Dati tecnici

BDBBC2C

Tensione in ingresso V c.c. 12

Tensione erogata V c.c. 14,5

Corrente erogata (max) A 7,5

Peso kg 1,93

Dichiarazione CE di conformità

BDBBC2C TYPE 1

Black & Decker dichiara che i presenti prodotti sono conformi a:

EN60335, EN60598

Il sottoscritto è responsabile della redazione di questo documento tecnico e rilascia questa dichiarazione per conto di Black & Decker

Kevin Hewitt

Direttore tecnico prodotti di consumo

Certa della qualità dei suoi prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area).

Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi dalla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che:

- Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio;

ITALIANO

• Il prodotto non sia stato usato in modo improprio o scorretto;
• Il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti;
• il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall'assistenza Black & Decker.

Per attivare la garanzia è necessario esibire la prova di acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso:

www.2helpU.com

I clienti che desiderano registrare il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il sito Web (www.blackanddecker.it). Ulteriori informazioni sul marchio e la gamma di prodotti Black & Decker sono disponibili all'indirizzo www.blackanddecker.it.
