MANUALE UTENTE BDSBC25A BLACK & DECKER

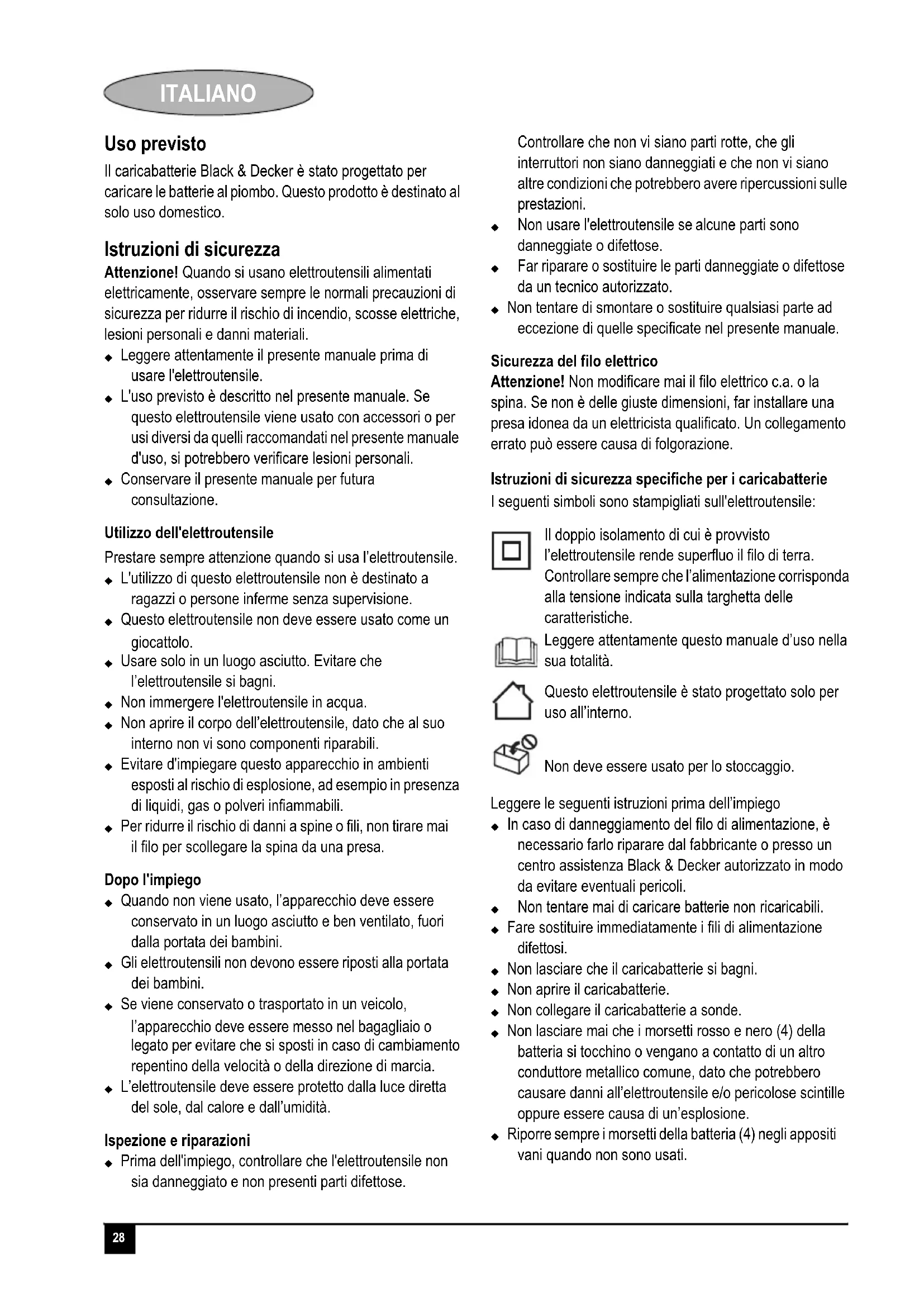

Il caricabatterie Black & Decker è stato progettato per caricare le batterie al piombo. Questo prodotto è destinato al solo uso domestico.

Istruzioni di sicurezza

Attenzione! Quando si usano elettroutensili alimentati elettricamente, osservare sempre le normali precauzioni di sicurezza per ridurre il rischio di incendio, scosse elettriche, lesioni personali e danni materiali.

Leggere attendamente il presente manuale prima di usare I'eeltroutensile.
L'uso previsto è descritto nel presente manuale. Se questo elettrotensile viene usato con accessori o per usi diversi da quelli raccomandi nel presente manuale d'uso, si potrebbero verificare lesioni personali.
Conservare il presente manuale per futura consulazione.

Utilizzo dell'eletttroutensile

Prestare sempre attenzione quando si usa l'eletttroutensile.

L'utilizzo di quello elettroutensile non è destinato a ragazzi o persone inferme alla supervisione.
Questo elettROUTensile non deve essere usato come un giocattolo.
Usare solo in un luogo asciutto. Evitare che I'eeltroutensile si bagni.
Non immergere I'eletttroutensile in acqua.
Non aprire il corpo dell'elettroutensile, dato che al suo interno non vi sono componenti riparabili.
Evitare d'impiegare quello apparetcchio in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri inflammabili.
Per ridurre il rischio di danni a spine o fili, non tirare mai il filo per scollegare la spina da una presa.

Dopo l'impiego

Quando non viene usato, l'apparecchio deve essere conservato in un luogo asciutto e ben ventilato, fuori alla portata dei bambini.
Gli elettroutensili non devono essere riposti alla portata dei bambini.
Se viene conservato o trasportato in un veicolo, l'apparecchio deve essereMESSERE messo nel bagagliao o legato per evitare che si sposti in caso di cambiamento repentino della velocità o della direzione di marcia.
L'eeltroutensile deve essere protetto alla luce diretta del sole, dal calore e dall'umidità.

Ispezione e riparazioni

Prima dell'impiego, controllare che l'eeltroutensile non sua danneggiato e non presenti parti difettose.

Controllare che non vi siano parti rotte, che gli interrupttori non siano danneggiati e che non vi siano altre condizioni che potrebbero avere ripercussioni sulle prestazioni.

Non usare I'eletttroutensile se alcune parti sono danneggiate o difettose.
Far riparare o sostituire le parti danneggiate o difettose da un tecnico autorizzato.
Non tentare di smontare o sostituire qualsiasi parte ad eccezione di quale specificate nel presente manuale.

Sicurezza del filo elettrico

Attenzione! Non modificare mai il filo elettrico c.a. o la spina. Se non è delle giuste dimensioni, far installare una presa idonea da un elettricista qualificato. Un collegamento errato più essere causa di folgorazione.

Istruzioni di sicurezza specifiche per i caricabatterie

I seguenti simboli sono stampigliati sull'elettroutensile:

Il doppio isolamento di cui è provvisto l'elettroutensile rende superfluo il filo di terra.

Controllare sempre che l'alimentazione corrisponda alla tensione individata sulla targhetta delle caratteristiche.

Leggere attentamente Anything manuale d'uso nella sua totalità.

Questo elettroutensile è stato progettato solo per uso all'interno.

Non delve essere usato per lo stoccaggio.

Leggere le seguente istruzioni prima dell'impiego

In caso di danneggiamento del filo di alimentazione, è necessario farlo riparare dal fabbricante o presso un centro assistenza Black & Decker autorizzato in modo da evitare eventuali pericoli.
Non tentare mai di caricare batterie non ricaricabili.
Fare sostituire immediatamente i fili di alimentazione difettosi.
Non lasciare che il caricabatterie si bagni.
Nonaprillecaricabatterie.
Non collegare il caricabatterie a sonde.
Non lasciare mai che i morsetti rosso e nero (4) della batteria si tocchino o vengano a contatto di un altro conduttore metallico comune, dato che potrebbero causare danni all'elettROUTensile e/o pericolose scintille oppure essere Cause di un'esplosione.
Riporre sempre i morsetti della batteria (4) negli apposti vani quando non sono usati.

Batterie

Attenzione! Non tentare mai di caricare una batteria congelata.

Non tentare di aprirle per qualsiasi ragione.
Evitare che la batteria si bagni.

Attenzione! La batteria contiene acido solforico che può causare lesioni alle persone e danni alle cose. In caso di contatto con la pelle, risciacquare immediatamente con acqua. In caso di rossore, dolore o irritazione, rivolgersi immediatamente a un medico. In caso di contatto con gli occhi, risciac quarli immediatamente con acqua pulita e consultare subito un medico.

Quando si smaltiscono le batterie, seguire le istruzioni riportate al capitolo "Protezione dell'ambiente".
- Versare acqua in ciascuna cella fino a quando l'acido della batteria raggiunge il livello indicate dal fabbricante della batteria. In quello modo è possibile spurgare dalle celle il gas in effesso. Non rifornire eccessivamente. In caso di batteria con nelleenza coperchietti (tip che non richiede manutenzione), seguire alla lettera le istruzioni di carica del fabbricante.
- Leggere attendamente tutte le precauzioni specifiche fornite dal fabbricante della batteria, come ad esempio, se togliere o non togliere i coperchietti delle celle durante la carica e i tassi di carica consigliati.
Accertarsi che il tasso di carica iniziale non superi leindicazioni del fabbricante della batteria.

Attenzione! Pericololo di miscele di gas esplosivi. è pericoloso lavorare in prossimità di batterie al piombo. Le batterie esalano gas esplosivi durante il normale funzionamento. Per esta ragione, prima di usare il caricabatterie, è estremamente importante leggere agli volta questo manuale e seguirne alla lettera le istruzioni.

L'impiego di un accessorio non consigliato o non venduto da Black & Decker potrebbe essere causa di incendio, folgorazione o lesioni alle persone.
Non usare un filo di prolunga a meno che non sia assolutamente necessario. L'uso di un filo di prolunga non idoneo potrebbe essere causa di incendio e folgorazione e invalida la garanzia.

LCD - Display a cristalli liquidi

In caso di contatto tra i cristalli liquidi e l'epidermide:

• lavare con cura la parte colpita con abbondante acqua. Togliere l'abbagliamento contaminato. Se i cristalli liquidi vengono a contatto degli occhi, lavare l'occhio colpito con acqua pulita e rivolgersi a un medico. Se i cristalli liquidi vengono ingeriti, lavare con cura la bocca con acqua. Bere abbondanti quantità di acqua e indurre il vomito. Rivolgersi a un medico.

Sicurezza delle persona

Indossare occhiali protettivi avvolgenti e un abbligamento idoneo per proteggersi da un eventuale contatto con il liquido della batteria.

Evitare di toccarsi gli occhi nelle lavora sulla batteria. L'acido, le particelle di acido o la corrosione potrebbero penetrare negli occhi.

Togliere oggetti personali in metallo quali anelli, braccialetti, collane e orologi quando si lavora su di una batteria al piombo. Una batteria al piombo può produrre corrente di cortocircuito abbastanza forte da causare uszioni gravi.

Agire con la massima cautela per evitare di lasciar cadere sulla batteria un oggetto metallico, che potrebbe causare scintille o il cortocircuito della batteria, o di altri componenti elettrici, con il pericolo di esplosione.

Preparativi prima della carica

L'electroutensile deve essere collegato solo a una batteria al piombo da 12 V. Prima della carica, accertarsi che la tensione della batteria sa di 12 V consultando l'etichetta sulla batteria o le informazioni disponibili e relative al tipo di applicazione, ad esempio il Manuale d'uso della vettura.

Non usare l'elettROUTENSILE per caricare batterie con pile a secco, comunamente usate su elettROUTENSili, dato che queste batterie potrebbero scoppiare e causare lesioni alle persone e danni alle cose.

Attenzione! Le batterie al piombo sono esalare gas esplosivi durante la carica. Accertarsi che la zona sia ben ventilata ed eliminare agli fonte di ignizione durante le procedure di carica.

Posizione are il caricabatterie alla distanza massima consentita dai fili. Il caricabatterie contiene erruttori che potrebbero creare una scintilla.
Non sistemare ne appoggiare il caricabatterie sopra alla batteria.
I gas esplosivi potrebbero accumularsi vicino a terra. Posizionale il caricabatterie il più in alto possibile.
Non usare elettrotensili nella zona di carica.
Non fumare e non utilizzato fiamme vivie nella zona di carica.
Seguire le istruzioni per il collegamento e scollegamento dei cavi del caricabatterie o dei morsetti della batteria.

Attenzione! In caso di batteria marina, toglierla alla barca e caricarla a terra. La carica della batteria a bordo richiede l'impiego di un'apparecchiatura appositamente progettata per uso marino. Questo eletttroutensile NON è omologato per tale impiego.

ITALIANO

I veicoli possono essere dotati di impianti elettrici e di sistemi elettronici (ad esempio sistemi di gestione motore, Telefoni cellulari) che potrebbero subire danni se soggetti a elevate tensioni di avviamento e a picchi di tensione. Prima di collegare l'elettROUTensile al veicolo, leggere il Manuale del proprietario per verificare se è possible eseguire I'avviamento con avviatore di emergenza.

Seguire queste istruzioni e quale redatte dai fabbricanti della batteria e del veicolo.
Collegare e scollegare i morsetti di uscita c.c. solo dopo aver scollegato il filo di alimentazione alla presa di corrente. Evitare agli contatto tra i morsetti.
Controllare la polarità dei morsetti della batteria del veicolo prima di collegare l'elettROUTensile. Scollegare sempre per primo il cavo negativo (nero), seguito da quello positivo (rosso).

Durante la carica di una batteria montata in un circuito, seguire le istruzioni del fabbricante per raggiungere la batteria e le precauzioni riportate di seguito.

Non caricare la batteria con il motore acceso.
Tenere presente che certi componenti del motore, ad esempio il ventilatore, potrebbero avviarsi automaticamente. Tenere mani e corpo lontani dai componenti del motore e posizionare il caricabatterie e i cavi in modo tale da evitare agli contatto.
Accertarsi che il caricabatterie e i cavi siano situati in modo tale da evitare danni causati alla chiusura di portiere o del cofano del vano motore.
Accertarsi che sua possibile eseguire i collegamenti nella toccare la carrozza metallica o i componenti adiacenti alla batteria.
Quando si usa l'eletroutensile in prossimità della batteria del veicolo e del motore, appoggiarlo su di una superficie piana e stabile e tenere morsetti, conduttori, abbigliamento e parti del corpo lontani delle parti in movimento del veicolo.
Se è necessario smontare la batteria dal veicolo per caricarla o per pulirne i morsetti, accertarsi che tutti gli accessori del veicolo siano stati spenti in modo da non causare scintille.
Per ridurre il rischio di scosse elettriche, scollegare l'elettROUTensile e la fonte di alimentazione prima di iniziare la manutenzione o la pulitura. Lo specnimento dei comandi, alla aver scollegato l'elettROUTensile, non riduce quello rischio.

Collegamento del caricabatterie

Dopo aver completeness tutti i preparativi per la carica e aver osservato le precauzioni per l'incomità personale, procedere come descritto di seguito:

Nella maggior parte delle applicazioni automobilistiche o di tipo simile, è possibile collegare il caricabatterie alla batteria quando è collegata al circuito c.c. Se ciò è possibile, seguire le istruzioni riportate al paragrafo "Carica di una batteria montata nel circuito".
Se la batteria deve essere scollegata dal circuito prima della carica, seguire le istruzioni riportate al paragrafo "Carica di una batteria scollegata dal circuito".

Carica di una batteria montata nel circuito.

Attenzione! Un errato collegamento, una batteria in corto, l'ubicazione della batteria o del caricabatterie sono contribuire a creare situazioni pericolose. Prima di procedere accertarsi di aver eseguito gli adeguati preparativi.

Attenzione! Se non è possibile raggiungere i poli della batteria oppure se i morsetti del caricabatterie sono venire aicontatto della carrozza o dei componenti adiacenti alla batteria, smontare la batteria prima della carica.Seguire le istruzioni del fabbricante prima di smontare la batteria.

Controllare la polarità dei poli della batteria. Il polo positivo (POS, P, +) della batteria ha di solito un diametro più grande di quello negativo (NEG, N, -).
Seguire le istruzioni del fabbricante per il distacco dei coperchietti isolanti dai poli della batteria.
Collegare il morsetto positivo (rosso) del caricabatterie al polo positivo (POS, P, +) della batteria.
Collegare il morsetto negativo (-) nero all'autotelaio del veicolo o a un componente solido e fisso del veicolo o della scocca. Non collegare mai direttamente al morsetto negativo della batteria o a una parte in movimento. Consultare il manuale d'uso della macchina.

Quando si scollega il caricabatterie alla batteria, ricordare quanto segue:

spagnere e scollegare il caricabatterie alla rete di alimentazione;
scollegare per primo il morsetto negativo;
scollegare per ultimo il morsetto positivo;
- rimettere gli eventuali coperchietti isolanti sui poli della batteria.

Carica di una batteria scollegata dal circuito.

Attenzione! L'errato collegamento, una batteria in corto, l'ubicazione della batteria o del caricabatterie posso sono contribuire a creare situazioni pericolose. Prima di procedere accertarsi di aver eseguito gli adeguati preparativi.

Se la batteria non è gli stata smontata dal circuito, seguire le istruzioni del fabbricante per smontarla prima della carica.

ITALIANO

Controllare la polarità dei poli della batteria. Il polo positivo (POS, P, +) della batteria ha di solito un diametro più grande di quello negativo (NEG, N, -).
Collegare il morsetto positivo (rosso) del caricabatterie al polo positivo (POS, P, +) della batteria.
Collegare il morsetto negativo (nero) del caricabatterie al polo negativo (NEG, N, -) della batteria.

Quando si scollega il caricabatterie alla batteria, ricordare quanto segue:

• Spagnere e scollegare il caricabatterie alla rete di alimentazione.
  scollegare per primo il morsetto negativo;
  scollegare per ultimo il morsetto positivo;
• rimettere gli eventuali coperchietti isolanti sui poli della batteria.

Caratteristiche

1. Display digitale, visualizzazione messaggi
2. Pulsante di selezione lingua
3. Pulsante di lavoro funzione
4. Morsetti batteria
5. Spia di stato a LED
6. Indicatore di carica
7. Canalina portacavo
8. Portamorsetti
9. Manico

Selezione della lingua

Il caricabatterie intelligente può visualizzare i messaggi di erreore e le informazioni nella lingua prescelta. Per cancellare la lingua iniziale (l'inglese) procedere come indicato di seguito.

Collegare il caricabatterie a un'alimentazione c.a. e durante la sequenza di inizializzazione, premere una volta il pulsante della lingua (2); premendolo ripetutamente è possible selezionare la lingua desiderata.
- Dopo aver selezionato una lingua, il caricabatterie intelligente visualizza tutti i messaggi e le informazioni in quella lingua.
Il pulsante della lingua non deve essere premuto agli volta che si accende il caricabatterie dato che il caricabatterie intelligente ricorda la selezione precedente e passa automaticamente a quella lingua.

Istruzioni generali per l'impiego

Approntare I'eletttroutensile come descripto al paragrafo "Collegamento del caricabatterie".
Ruotare il pomello di controllo della funzione (3) sulla posizione desiderata.
Collegare il caricabatterie a una presa di corrente da 230 V c.a.

Collegare imorsetti del caricabatterie alla batteria.
Il display digitale (1) risporta la dicitura ANALISI DELLA BATTERIA, perindicare che il caricabatterie è stato montato in modo corretto ed è pronto all'uso.
La dicitura CONTROLLA I COLLEGAMENTI DELLA BATTERIA viene visualizzata quando il caricabatterie è collegato alla presa di corrente, ma non a una batteria oppure i morsetti non sono stati collegati in modo corretto.
Quando il caricabatterie ha terminato l'analisi della batteria, fa iniziare la fase di ricarica se il pomello di commando della funzione (3) è stato regolato su Carica intelligente. Viene poi visualizzata la tensione della batteria (ad esempio CARICA IN CORSO/12,5 V). Durante la carica, la freccia dell'indicatore di carica (6) si spostaindicando la percentuale di corrente di carica nella batteria, passando dal settore rosso (carica da 0 al 25% )a quello verde (carica al 75 - 100%
- Quando la batteria è completamente carica, viene visualizzata la dicitura BATTERIA COMPLETAMENTE CARICA e la spia di stato a LED verde (5) si accende.
Per spegnere il caricabatterie, scollegare per prima casa il filo di alimentazione e quindi i morsetti (4). Durante lo scollegamento, rispetto are "Istruzioni di sicurezza" all'inizio del presente manuale.

Utilizzo

Il caricabatterie Black & Decker ha un tasso di carica veloc e di 20 A, 25 A o 30 A (a seconda del modello). è stato progettato per la sola carica di batterie al piombo da 12 V, vale a dire di normali batterie automatistiche, di batterie che non richiedono manutenzione (sigillate), di batterie marine a ciclo profondo e di batterie al gel solitamente usate su automatili, autocarri, attrezzature agricole, barche, tosaerba/trattorini da giardino, motociclette e varie及其他 applicazioni.

Tecnologia "Autoselect"

Selezionare l'applicazione desiderata e il caricabatterie farà il resto.

Tecnologia di carica a 4 fasi (fig. D)

Il caricabatterie utilizes una Tecnologia di carica altamente efficiente a 4 fasi, controllata dal microprocessore incorporado, che garantisce una carica veloce, sicura e completeness delle batterie utilizzabili.

Fase 1 - Stato batteria

Per essere certi che la batteria possa accettare la carica, eseguire il un controllo dei collegamenti per evitare i danni causati alla polarità inversa.

Fase 2 - Carica totale

Carica velocemente inviando una corrente c.c. pura fino all'80% della capacité della batteria.

Fase 3 - Assorbimento

Evita la sovraccarica caricando lentamente fino al 100% della capacité della batteria.

Fase 4 - Modalità di mantenimento

Mantiene la batteria completamente carica per un periodo indefinito in modo che sia sempre pronta all'uso.

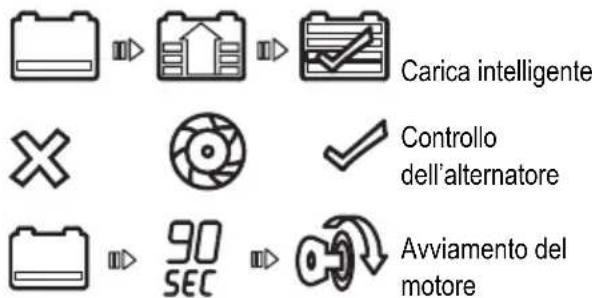

Pannello di controlo

Sul pannello di controllo sono visualizzati i seguenti simboli:

Carica intelligente (fig. A)

Analizza automaticamente la batteria e selezione il miglior tasso di carica in base a tipo, dimensione e livello di esaurimento della batteria.

Tempi di carica indicativi

Il caricabatterie regola automaticamente il tasso di carica non appena la batteria comincia a essere carica e interrompe la carica quando la batteria è completenesse carica. Le batterie a ciclo profondo possono richiedere dei tempi di carica più lunghi.

Per una stima del tempo di carica di una batteria, consultare la tabella riportata di seguito.

20 A/h	60 A/h	180 A/h	360 A/h	450 A/h	560 A/h
30 A 0,18 h***	1,00 h***	3,00 h***	6,00 h***	9,00 h**	11,00 h*
25 A 0,20 h***	1,35 h***	3,5 h***	7,30 h**	11,10 h*
20 A 0,33 h***	2,10 h***	5,00 h**	9,20 h*

Nota: Questa tabella è solo a scopoindicativo. É benetenere presente che i tempi citati possono variarine in base allo stato della batteria e alle condizioni ambientali in cui viene caricata.

I tempi indicati nella tabella qui sopra sono approximativi e si riferiscono a una batteria scarica al 50% . I tempi di carica della batteria variano a seconda di dimensioni, età e stato della batteria.

Controllodell'alternatore (fig.B)

Un alternatore guasto cui si èsso l'ora nascosta di una batteria scarica.

Attenzione! Controllare solo gli impianti da 12 V c.c.

Parte 1 (senza carico)

Verificare che non vi sia nessun carico sull'alternatore, spegnendo tutti gli accessori del veicolo.
La batteria deve essere complemente carica prima del controlo dell'alternatore.
Far funzionare il motore per 3 minuti fino a quando raggiunge il normale regime minimo e verificare che vi sia una tensione alla carico.
Usando il pomello di controllo della funzione (3), selezionare il controlo dell'alternatore (fig. C) prima di collegare i morsetti alla batteria. Dopo il collegamento dei morsetti, viene visualizzata la dicitura ANALISI DELL'ALTERNATORE.
Quando il caricabatterie ha completato il controllo, viene visualizzata la dicitura ALTERNATORE IN ORDINE e il LED verde si accende per indicare che l'alternatore funziona, oppure ALTERNATORE GUASTO o MOTORE SPENTO e il LED rosso di accende per indicare che i valori dell'alternatore non rientrano in quelli tipici del range.

Parte 2 (sotto carico)

Sottoporre a carico l'alternatore accendendo un numero massimo di accessori, con l'eccezione dell'aria condizionata e dello sbrinatore.
Quando il caricabatterie ha completato il controllo, viene visualizzata la dicitura ALTERNATORE IN ORDINE e il LED verde si accende per indicare che l'alternatore funziona, oppure ALTERNATORE GUASTO o MOTORE SPENTO e il LED grosso si accende per indicare che i valori dell'alternatore non rientrano in quelli tipici del range.

Se nel primo controlo l'alternatore risultava essere in ordine, perché nel secondo venivano rilevati dei guasti, il problema potrebbe essere dovuto a una delle cause elencate di seguito.

Cinghie del ventilatore allentate.
Guasto intermittente del diodo.
Collegamento non idoneo tra la batteria e l'alternatore e/o la massa.

Nota: Puede apparire la dicitura ALTERNATORE GUASTO o MOTORE SPENTO se all'impianto di carica sono stati

ITALIANO

aggiunti varietarichiacaccessoriextra,facendoosi augmentare ilfabbisogno di corrente dell'alternatore.Verificare che l'alternatore sia della corretta potenza nominale per I'applicazione.

Avviamento del motore (fig. C)

Usando la manopola di controllo della funzione (3) selezionare l'avviamento del motore prima di collegare i morsetti alla batteria.

Il display a cristalli liquidi indica un conteggio alla rovescia di 90 secondi e quindi visualizza PRONTO PER L'AVVIAMENTO DEL MOTORE CON I CAVI AUSILIARI.
Trascinare il motore seguendo le istruzioni del costruttore, di solito in cici di 3 a 5 secondi. Il display a cristalli liquidi visualizza AVVIAMENTO IN CORSO.
Scollegare il cavo di alimentazione e i morsetti rispettoando le "Istruzioni di sicurezza" all'inizio di quello manuale.

Attenzione! Se è necessario eseguire un secondo tentativo di avviamento del motore, lasciar trascorrere un periodo di raffreddamento di 5 minuti prima di provare di nuovo ad accendere il motore.

La funzione di avviamento del motore con corrente elevata richiede un periodo di riposo/raffreddamento tra i vari tentativi. Il caricabatterie non permette il funzionamento nella modalità di avviamento del motore per 5 minuti. In questo periodo, il display a cristalli liquidi visualità la dicitura RAFFREDDAMENTO IN CORSO, ATTENDERE 5 MINUTI. Dopo 5 minuti ripetere la suddetta procedura.

Ricerca guasti

Segnalazioni sul display, problemi comuni e possibili soluzioni

Nessuna funzione

Accertarsi che il caricabatterie sia collegato a una presa di corrente da 230V c.a. funzionante.
Eseguire i punti descritti al paragrafo "Collegamento del caricabatterie" all'inizio del presente manuale.
- Il caricabatterie si accende automaticamente dopo essere stata correttamente collegato alla batteria. Se non si accende, significa che non è collegato correttamente ai morsetti oppure cha la tension della batteria da caricare è troppo Bassa (inferiore a 0,5 V).

Messaggi di guasto del caricabatterie intelligente CONTROLLA I COLLEGAMENTI DELLA BATTERIA -

Quando appeare quello messaggio, la causa più comune è di solito un collegamento scadente alla batteria.

Rispettando le "Istruzioni di sicurezza" all'inizio del presente manuale, scollegare il filo di alimentazione e i

morsetti della batteria (4), pulire i terminali della batteria e ricollegare. Se il problema persistsente, consigliamo di far controllare la batteria presso un centro di assistenza automobilistico qualificato.

SOSTITUISCI O ESEGUI LA MANUTENZIONE DELLA BATTERIA - La batteria da caricare presenta un circuito aperto interno, una cella in corto circuito o è molto solfata e non è in grado di accettare una normale corrente di carica. Consigliamo di far controllare la batteria presso un centro di assistenza automobilistico qualificato.

CICLO DI RAFFREDDAMENTO - LED rosso acceso - La griglia di ventilazione che permette all'aria di entrare e uscire dal caricabatterie potrebbe essere ostruita.

Accertarsi che vi sia un'ottima ventilazione prima di riprendere la carica.

MORSETTI INVERTITI - II LED grosso si accende e viene emesso un segnale acustico continuo.

I collegamenti sui morsetti positivo e negativo della batteria sono errati.

Rispettando le "Istruzioni di sicurezza" all'inizio del presente manuale, scollegare il filo di alimentazione e i morsetti della batteria(4) e ricollegare i morsetti come descritto al paragrafo "Carica della batteria".

TEMPO ECCESSIVO - Quando viene visualizzato quello messaggio, il ciclo di carica ha superato le 18 ore; esta condizione siouldo verificare per i seguenti motivi:

La batteria che si sta caricando è guasta. Rivolgersi a un centro di assistenza per far riparare o sostituire la batteria.
La batteria che si sta caricando ha una capacité molto elevata, superiore a quella prescritta per il caricabatterie.

Carica di una batteria molto fredda

La batteria da caricare non può accettare un tasso di carica alto se è molto fredda, ad esempio in temperature sottozero (0^) . Il tasso di carica iniziale sarebbe basso e aumento non appena la batteria comincia a riscaldarsi.

Attenzione! Non tentare mai di caricare una batteria congelata.

Messaggi di guasto durante il controllo dell'alternatore CONTROLLA I COLLEGAMENTI DELLA BATTERIA -

Quando appeare quello messaggio, la causa più comune è di solito un collegamento scadente alla batteria.

Rispettando le "Istruzioni di sicurezza" all'inizio del presente manuale, scollegare il filo di alimentazione e i morsetti, pulire i terminali della batteria e ricollegare.
Se il problema persistsente, consigliamo di far verificare la batteria presso un centro di assistenza automatistico qualificato.

ITALIANO

MORSETTI INVERTITI - II LED grosso si accende e viene emesso un segnale acustico continuo.

I collegamenti ai morsetti positivo e negativo della batteria sono errati.

Rispettando le "Istruzioni di sicurezza" all'inizio del presente manuale, scollegare il filo di alimentazione c.a. e i morsetti e ricollegarli in base alla polarità corretta.

Manutenzione

Questo elettROUTensile Black & Decker è stato progettato per funzionare a lungo con un minimo di manutenzione. Per ottenerere prestazioni sempre soddisfacenti occorre avere cura dell'elettROUTensile e sottomorlo a manutenzione periodica.

Attenzione! Prima di eseguire la manutenzione dell'elettROUTensile oppure di pulirlo, scollegarlo alla presa di corrente.

Strofinare di tanto in tanto l'eletttroutensile con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi. Non immergere l'eletttroutensile in acqua.
Dopo agli uso, pulire i morsetti della batteria (4) e accertarsi di aver pulito via il liquido della batteria che corroderebbe i morsetti (4).
Pulire l'esterno del caricabatterie con un panno morbido e, se necessario, con acqua e sapone neutro.
Non permettere la penetrazione di liquido nel caricabatterie. Non usare il caricabatterie quando è bagnato.
Avolgere lascamente i cavi del caricabatterie quando vengono riposti per evitare che subiscano danni.

Protezione dell'ambiente

Raccolta differenziata. Questo prodotto non devesse smaltito con i normali rifiuti domestici.

Nel caso in cui l'elettROUTensile Black & Decker debba essere sostituito o non sia più necessario, non smaltirlo con i normali rifiuti domestici. Metterlo da parte per la raccolta differenziata.

La raccolta differenziata dei prodotti e degli imballaggi utilizzati consente il riciclaggio dei materiali e il loro continuo utilizzo. Il riutilizzo dei materiali riciclati favorisce la protezione dell'ambiente prevenendo l'inquinamento e riduce il fabbisogno di materie prime.

Seguire la regolamentozione locale per la raccolta differenziate dei prodotti elettrici che può prevedere punti di raccolta o la consegna dell'elettROUTensile al rivenditore presso il quale viene acquistato un nuovo prodotto.

Black & Decker offre ai loro clienti la possibilità di risciare i prodotti Black & Decker che hanno esaurito la loro vita di servizio. Per usfuriere di tale servizio, è sufficiente restituire il prodotto a qualsiassi tecnico autorizzato, incaricato della raccolta periconto dell'azienda.

Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicate nel presente manuale. In alternatively, un elenco Completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com.

Le batterie al piombo possono essere ricaricate molte volte. Alla fine della loro vita utile, smaltirle in conformità alle norme ambientali.

Non smaltire le batterie bruciandole dato che si potrebbe causare un'esplosione.
Le batterie al piombo (Pb) sono riciclabili. Esse non devono essere smaltite con i normali rifiuti domestici. La batteria delve essere smontata e smaltita in base ai regolamenti in vigore.
Non cortocircuitare i terminali della batteria.
Fare attenuatione dato che la batteria è pesante.
Se possibile, far funzionare l'apparecchio in modo da scaricare del tutto la batteria.

Imballare la batteria in modo idoneo per evitare che i terminali possano essere cortocircuitati.

Portare la batteria da un rivenditore autorizzato o presso un centro di riciclaggio di zona. Le batterie raccolte verranno riciclate oppure smaltite in modo adeguato.

Dati tecnici

BDSBC20A BDSBC25A BDSBC30A
Tensione in ingresso	V c.a. 230 230 230
Ingresso nominale	W 390 460 580
Tensione erogata	V c.c. 12 12 12
Corrente erogata	A 2 0 2 5 3 0
Peso kg 2,5 2,5 2,5

Caricabatterie Tensione Capacità batteria

20 A 12 20 - 360 A/h

25 A 12 20 - 450 A/h

30 A 12 20 - 450 A/h

ITALIANO

Dichiarazione CE di conformità

BDSBC20A TYPE1, BDSBC25A TYPE1, BDSBC30A TYPE 1

Black & Decker dichiara che i presenti prodotti sono conformi a:

Norme e leggi.

EN60335, 2006/95/EC

Il sottoscritto è responsable della redazione di quello documento technique e fa但这a dichiarazione periconto di Black & Decker.

Kevin Hewitt

Direttore tecnico prodotti di consumo

Certa della qualità dei loro prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area).

Se un prodotto Black & Decker risultata difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi alla data di acquireo, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disaggio del cliente a meno che:

Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio;
Il prodotto non sia stato usato in modo improprio o scorretto;
Il prodotto non abbia subito danni causati da oggetti o sostenze estranee oppure incidenti;
Il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall'assistenza Black & Decker.

Per attivare la garanzia è necessario esibire la prova di acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicate nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com

I clienti che desiderano registrar il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitatà a visitare il site Web (www.blackanddecker.it). Ulteriori informazioni sul marchio e la gamma di prodotti Black & Decker sono disponibili all'indirizzo www.blackanddecker.it.

Beoogd gebruik
