MANUALE UTENTE AE 6110 VOX ALBRECHT

1 Introduzione....38
2 Installazione ....38

2.1 Alimentazione ....38
2.2 Collegamento dell'antenna....38

3 Comandi....39
4 Funzionamento....39

4.1 Accensione/Spegnimento della radio 39
4.2 Controllo volume....39
4.3 Selezione del canale....39
4.4 Controllo livello squelch ....39
4.5 Controllo ASQ....40
4.6 Tipo di modulazione....40
4.7 Controllo guadagno RF 40
4.8 Canale di emergenza....40
4.9 Blocco tasto....40
4.10 Funzione scansione....40
4.11 Modifica dello standard CB....41
4.12 Altoparlante esterno 41
4.13 Ripristino impostazioni di fabbrica 41

5 Garanzia e assistenza....42
6 Smaltimento e riciclaggio....42
7 Specifiche....42
8 Dichiarazione di conformità – Konformitätserklärung ....43
9 Passaporto Radio Albrecht 44

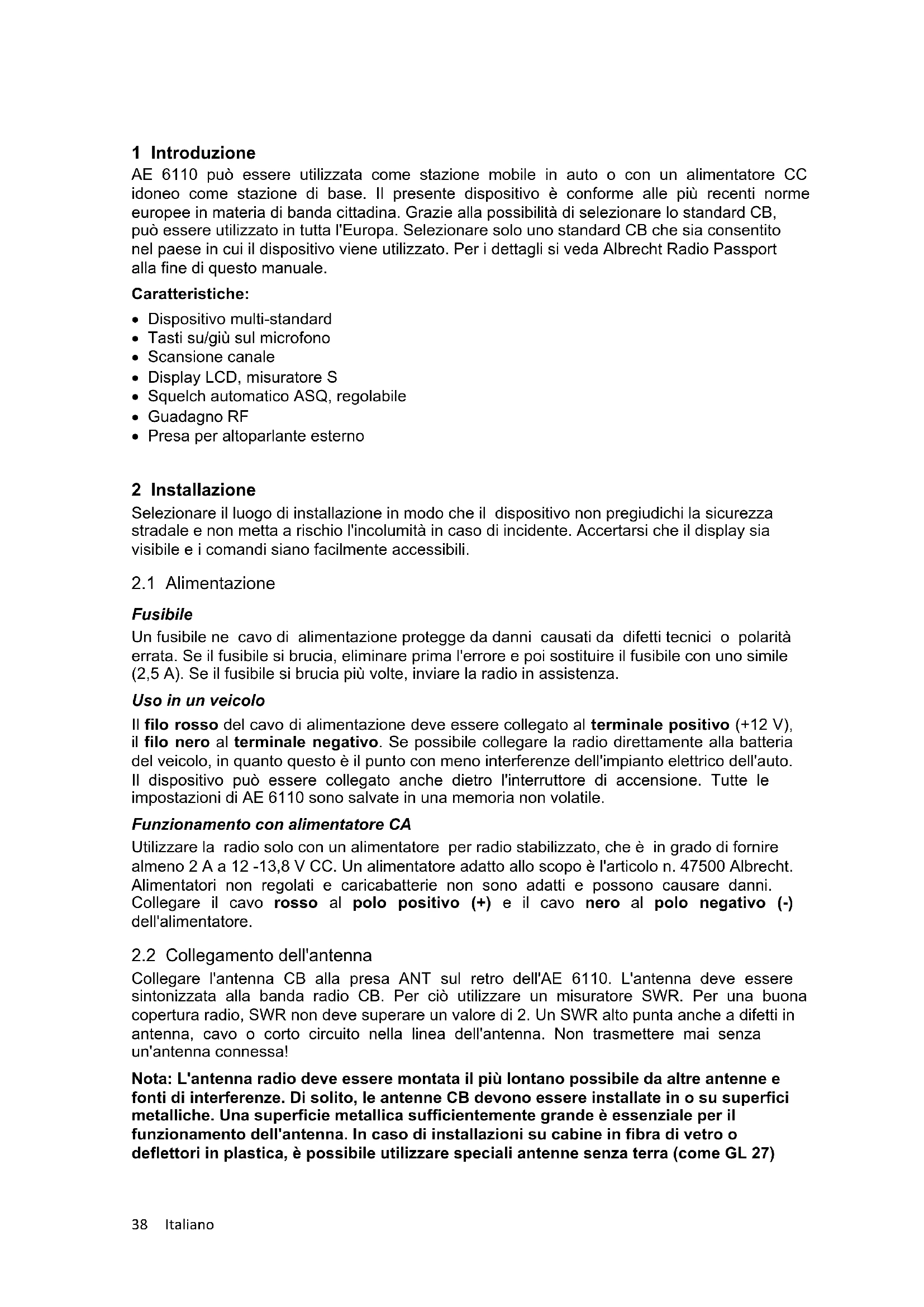

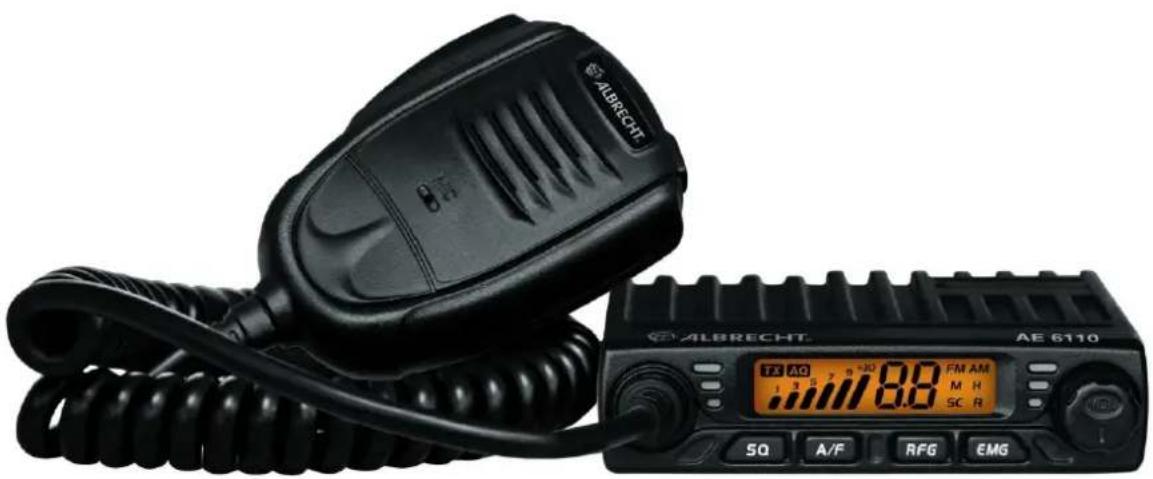

1 Introduzione

AE 6110 può essere utilizzata come stazione mobile in auto o con un alimentatore CC idoneo come stazione di base. Il presente dispositivo è conforme alle più recenti norme europee in materia di banda cittadina. Grazie alla possibilità di selezionare lo standard CB, può essere utilizzato in tutta l'Europa. Selezionare solo uno standard CB che sia consentito nel paese in cui il dispositivo viene utilizzato. Per i dettagli si veda Albrecht Radio Passport alla fine di questo manuale.

Caratteristiche:

• Dispositivo multi-standard
  • Tasti su/giù sul microfono
• Scansione canale
  • Display LCD, misuratore S
• Squelch automatico ASQ, regolabile
• Guadagno RF
• Presa per altoparlante esterno

2 Installazione

Selezionare il luogo di installazione in modo che il dispositivo non pregiudichi la sicurezza stradale e non metta a rischio l'incolumità in caso di incidente. Accertarsi che il display sia visibile e i comandi siano facilmente accessibili.

2.1 Alimentazione

Fusibile

Un fusibile ne cavo di alimentazione protegge da danni causati da difetti tecnici o polarità errata. Se il fusibile si brucia, eliminare prima l'errore e poi sostituire il fusibile con uno simile (2,5 A). Se il fusibile si brucia più volte, inviare la radio in assistenza.

Uso in un veicolo

Il filo rosso del cavo di alimentazione deve essere collegato al terminale positivo (+12 V), il filo nero al terminale negativo. Se possibile collegare la radio direttamente alla batteria del veicolo, in quanto questo è il punto con meno interferenze dell'impianto elettrico dell'auto. Il dispositivo può essere collegato anche dietro l'interruttore di accensione. Tutte le impostazioni di AE 6110 sono salvate in una memoria non volatile.

Funzionamento con alimentatore CA

Utilizzare la radio solo con un alimentatore per radio stabilizzato, che è in grado di fornire almeno 2 A a 12 -13,8 V CC. Un alimentatore adatto allo scopo è l'articolo n. 47500 Albrecht. Alimentatori non regolati e caricabatterie non sono adatti e possono causare danni. Collegare il cavo rosso al polo positivo (+) e il cavo nero al polo negativo (-) dell'alimentatore.

2.2 Collegamento dell'antenna

Collegare l'antenna CB alla presa ANT sul retro dell'AE 6110. L'antenna deve essere sintonizzata alla banda radio CB. Per ciò utilizzare un misuratore SWR. Per una buona copertura radio, SWR non deve superare un valore di 2. Un SWR alto punta anche a difetti in antenna, cavo o corto circuito nella linea dell'antenna. Non trasmettere mai senza un'antenna connessa!

Nota: L'antenna radio deve essere montata il più lontano possibile da altre antenne e fonti di interferenze. Di solito, le antenne CB devono essere installate in o su superfici metalliche. Una superficie metallica sufficientemente grande è essenziale per il funzionamento dell'antenna. In caso di installazioni su cabine in fibra di vetro o deflettori in plastica, è possibile utilizzare speciali antenne senza terra (come GL 27)

3 Comandi

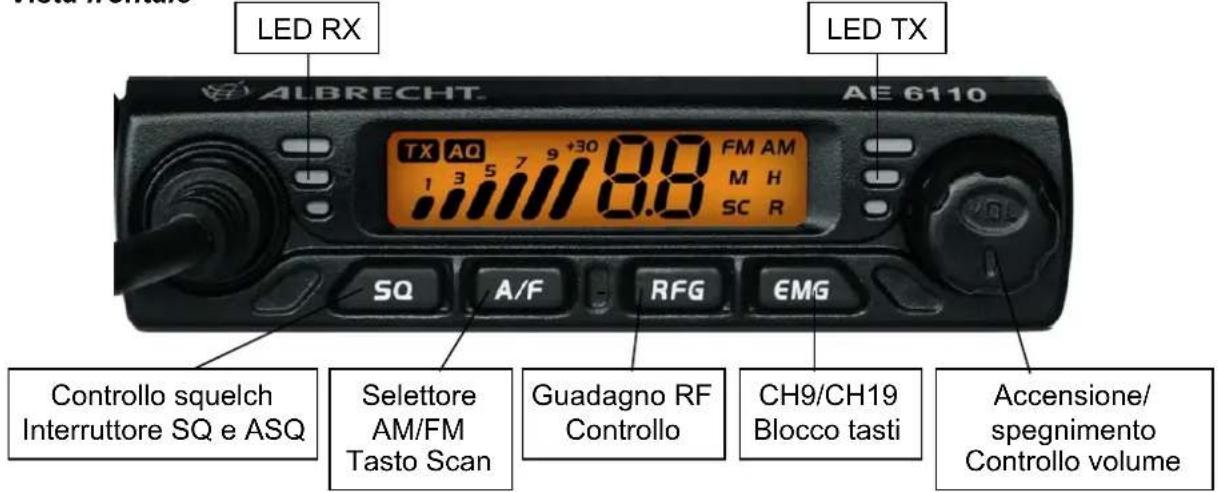

Vista frontale

LED RX ALBRECHT. AE 6110 TX AQ FM AM 1 3 5 7 9 +30 1 3 5 7 9 8.8 M H SC R SQ A/F RFG EMG Controllo squelch Interruttore SQ e ASQ Selettore AM/FM Tasto Scan Guadagno RF Controllo CH9/CH19 Blocco tasti Accensione/ spegnimento Controllo volume

4 Funzionamento

4.1 Accensione/Spegnimento della radio

1. Ruotare la manopola VOL in senso orario per accendere la radio, LCD visualizza lo standard CB seguito dal numero di canale.
2. Ruotare la manopola VOL in senso antiorario, fino a quando non fa clic. La radio è spenta.

4.2 Controllo volume

Ruotare in senso orario per aumentare il volume e in senso antiorario per ridurre il volume.

4.3 Selezione del canale

1. Premere brevemente il microfono [UP] o [DN] per modificare il canale di lavoro.
2. Tenere premuto il microfono [UP] o [DN] per modificare rapidamente il canale.

4.4 Controllo livello squelch (28 livelli e spento)

1. Premere brevemente [SQ], fino a quando sull'LCD non appare brevemente "SQ" e quindi visualizza X.X, X.X indica il livello SQ.

0.F	Squelch spento
0.1	Livello squelch più basso
2.8	Livello squelch più alto

1. Premere il microfono [UP] o [DN] per modificare il livello di SQ
2. Tenere premuto il microfono [UP] o [DN] per modificare rapidamente il livello di SQ.
3. Tenere premuto [SQ] o attendere 3 secondi per salvare e uscire.

Nota: Il livello SQ più alto richiede un segnale più forte per aprire l'altoparlante e sentire la chiamata.

4.5 Controllo ASQ (9 livelli)

1. Tenere premuto il tasto [SQ], fino a quando l'LCD visualizza AQ, la funzione ASQ è attiva. L'LCD mostrerà "A.X", X indica il livello di ASQ.

A.1	Livello ASQ più basso
A.9	Livello ASQ più alto

1. Premere brevemente il microfono [UP] o [DN] per modificare il livello di ASQ
2. Tenere premuto il microfono [UP] o [DN] per modificare il livello di ASQ rapidamente.
3. Tenere premuto [SQ] o attendere 3 secondi per salvare e uscire.

Nota: Il livello ASQ più alto richiede un segnale più forte per aprire l'altoparlante e sentire la chiamata.

4.6 Tipo di modulazione

1. Premere brevemente il tasto [A/F] per commutare tra le modalità AM/FM.
2. L'LCD visualizza la modalità selezionata.

1. Premere brevemente il tasto [RFG], LCD visualizza R e il livello di guadagno RF presente lampeggia.
2. Premere brevemente il microfono [UP] o [DN] per modificare il livello di attenuazione.
3. Premere brevemente il tasto [RFG] per uscire dal controllo del livello di guadagno RF.

Nota: Quando la funzione RFG è attiva, l'LCD visualizza "R", se il livello RFG 6 è selezionato significa che l'attenuazione è 6 dB

4.8 Canale di emergenza

1. Premere brevemente il tasto [EMG] per scegliere CH9, il numero di canale lampeggia.
2. Premere brevemente nuovamente il canale [EMG] per scegliere CH19, il numero di canale lampeggia.
3. Premere brevemente per una terza volta il tasto [EMG] per ritornare all'ultimo canale normale.

4.9 Blocco tasto

1. Tenere premuto il tasto [EMG] per più di 2 secondi per bloccare i tasti, l'LCD visualizza "LC".
2. Tenere premuto il tasto [EMG] nuovamente per oltre 2 secondi per sbloccare i tasti, l'LCD visualizza OF.

Nota: In Modalità blocco nessun tasto funziona, eccetto PTT.

4.10 Funzione scansione

1. Tenere premuto [A/F] per avviare la funzione scansione, "SC" lampeggia sull'LCD.
2. Premere il microfono [UP] o [DN] per modificare la direzione di scansione durante la scansione.
3. Premere il tasto [A/F] o [PTT] per uscire dalla funzione di scansione.

4.11 Modifica dello standard CB

1. Tenere premuto [A/F] mentre la radio è accesa, fino a quando l'LCD visualizza le norme.
2. Premere il microfono [UP] o [DN] per scegliere le norme desiderate.
3. Spegnere e riaccendere nuovamente

Un altoparlante esterno (8 Ohm) può essere collegato alla presa mono da 3,5 mm sul retro della radio. L'altoparlante integrato si spegne automaticamente quando è inserito uno spinotto in questo jack.

4.13 Ripristino impostazioni di fabbrica

1. Tenere premuto il tasto [SQ] mentre la radio è accesa, fino a quando l'LCD visualizza "rt".
2. Tutte le impostazioni canale e funzione sono ripristinate alle impostazioni di fabbrica dopo la suddetta operazione.

5 Garanzia e assistenza

Il produttore/rivenditore fornisce una garanzia di due anni a partire dalla data di acquisto. Tale garanzia copre guasti causati da componenti difettosi e funzioni errate. Danni causati da un uso improprio e da fattori esterni sono esclusi dalla garanzia.

Contattare il rivenditore locale per richieste di intervento in garanzia. Il rivenditore riparerà o sostituirà il dispositivo, oppure lo invierà a un centro di assistenza autorizzato.

Se non fosse possibile contattare il rivenditore, inviare il dispositivo all'indirizzo del centro assistenza indicato su "www.service.alan-electronics.de". Allegare la prova di acquisto del prodotto e descrivere il guasto il più dettagliatamente possibile.

È possibile scaricare le ultime versioni dei manuali utente e la dichiarazione di conformità in qualsiasi momento dal nostro server:

http://www.service.alan-electronics.de

6 Smaltimento e riciclaggio

Questa radio è stata prodotta a basse emissioni secondo la direttiva europea WEEE. Si noti che dispositivi elettrici ed elettronici non devono essere smaltiti con i rifiuti domestici; consegnare tali dispositivi presso gli appositi punti di raccolta. La restituzione dei dispositivi è gratuita per gli utenti finali, dal momento che l'industria copre già costi di smaltimento. Restituendo il dispositivo in un punto di raccolta si contribuisce al riciclaggio di materie prime preziose

7 Specifiche

Dimensioni	102 x 100 x 25 mm ^3
Peso	450 gr
Tensione di alimentazione	13,2 V
Consumo energetico	2 A max
Gamma di temperatura d'uso	da -20 a +50 °C
Presa per l'antenna	UHF, SO-239
Errore di frequenza	< +/- 300 Hz
Potenza TX	4 Watt
Emissioni spurie	< 4 nW (-54 dBm)
Potenza canali adiacenti	< 20 μW
Deviazione FM	1,9 kHz
Indice di modulazione AM	85-90%
Sensibilità RX	meglio di 1 μV
Scarto immagine	70 dB
Scarto canale adiacente	60 dB
Uscita audio	1 Watt a carico di 8 Ohm
Risposta in frequenza	300-3000 Hz

8 Dichiarazione di conformità – Konformitätserklärung

CE!

Con la presente dichiariamo che il nostro prodotto:/Wir erklären hiermit, dass unser Produkt

CB-Radio Albrecht AE 6110

soddisfa tutte le norme tecniche applicabili al prodotto nell'ambito delle direttive del Consiglio dell'Unione europea, le norme europee e le applicazioni nazionali sulla frequenza:/ alle technischen Anforderungen im Geltungsbereich der EU Richtlinien, europäischer Normen und nationaler Frequenzanwendungen einhält:

Tutti i test radio essenziali sono state effettuati. /

La presente dichiarazione viene rilasciata sotto la nostra propria responsabilità. Sulla base di applicazioni delle frequenze non del tutto armonizzate, la radio CB può essere utilizzata solo nei paesi elencati in base alla programmazione del canale selezionato e secondo le restrizioni nazionali ancora esistenti per AM+FM, se suddette sono ancora applicabili. Diese Erklärung wird unter unserer alleinigen Verantwortung abgegeben. Dieses Funkgerät darf wegen der noch nicht überall harmonisierten Frequenzanwendungen in AM + FM in einigen Ländern nur eingeschränkt oder gar nicht betrieben werden, entsprechend den noch geltenden nationalen Regelungen.

Luogo e data di rilascio:

Per AE 6110 si applicano le regole seguenti per impostazioni e uso

Paese	80/40	40/40	40 FM	Osservazioni
Austria	x	√	√
Belgio	x	√	√
Bulgaria	x	√	√
Croazia	x	√	√
Cipro	x	√	√
Repubblica Ceca	√	√	√
Danimarca	x	√	√
Estonia	x	√	√
Finlandia	x	√	√
Francia	x	√	√
Germania	√	√	√	Stazioni fisse in prossimità del confine (tranne CZ) necessitano di una licenza per l'uso sui canali 41-80.
Grecia	x	√	√
Ungheria	x	√	√
Islanda	x	√	√
Irlanda	x	√	√
Italia	x	√	√	È richiesta la registrazione per i residenti. Gratuita per i visitatori stranieri.
Lettonia	x	√	√
Liechtenstein	x	√	√
Lituania	x	√	√
Lussemburgo	x	√	√
Malta	x	x	√
Monaco	x	√	√
Paesi Bassi	x	√	√
Norvegia	x	√	√
Polonia	x	√	√
Portogallo	x	√	√
Romania	x	√	√
San Marino	x	√	√
Slovacchia	√	√	√	Il funzionamento in FM è consentito solo sui canali 1-40 e 70-80.
Slovenia	x	√	√
Spagna	x	√	√	Richiesta la registrazione e il pagamento di tasse regolari per i residenti. Gratuita per i visitatori stranieri.
Svezia	x	√	√
Svizzera	x	√	√
Regno Unito	x	x	√

Stato attuale: Dicembre 2014
