MANUAL DE UTILIZARE AE 6110 VOX ALBRECHT

2.1 Sursă de alimentare....56
2.2 Conexiune antenă....56

3 Comenzi 57
4 Functionare ....57

4.1 Pornire/oprire aparat radio 57
4.2 Control volum....57
4.3 Selectarea canalului....57
4.4 Control nivel atenuare....57
4.5 Control ASQ....57
4.6 Tip de modulație ....58
4.7 Control amplificare RF 58
4.8 Canal de urgentă ....58
4.9 Blocare taste....58
4.10 Functie de scanare....58
4.11 Modificarea standardului CB....58
4.12 Difuzor extern....59
4.13 Restabilirea setărilor implicite din fabrică....59

5 Garantie și service....60
6 Eliminarea și reciclarea....60
7 Specificatie....61
8 Declaratie de conformitate – Konformitätserklärung....62
9 Paşaport radio Albrecht....63

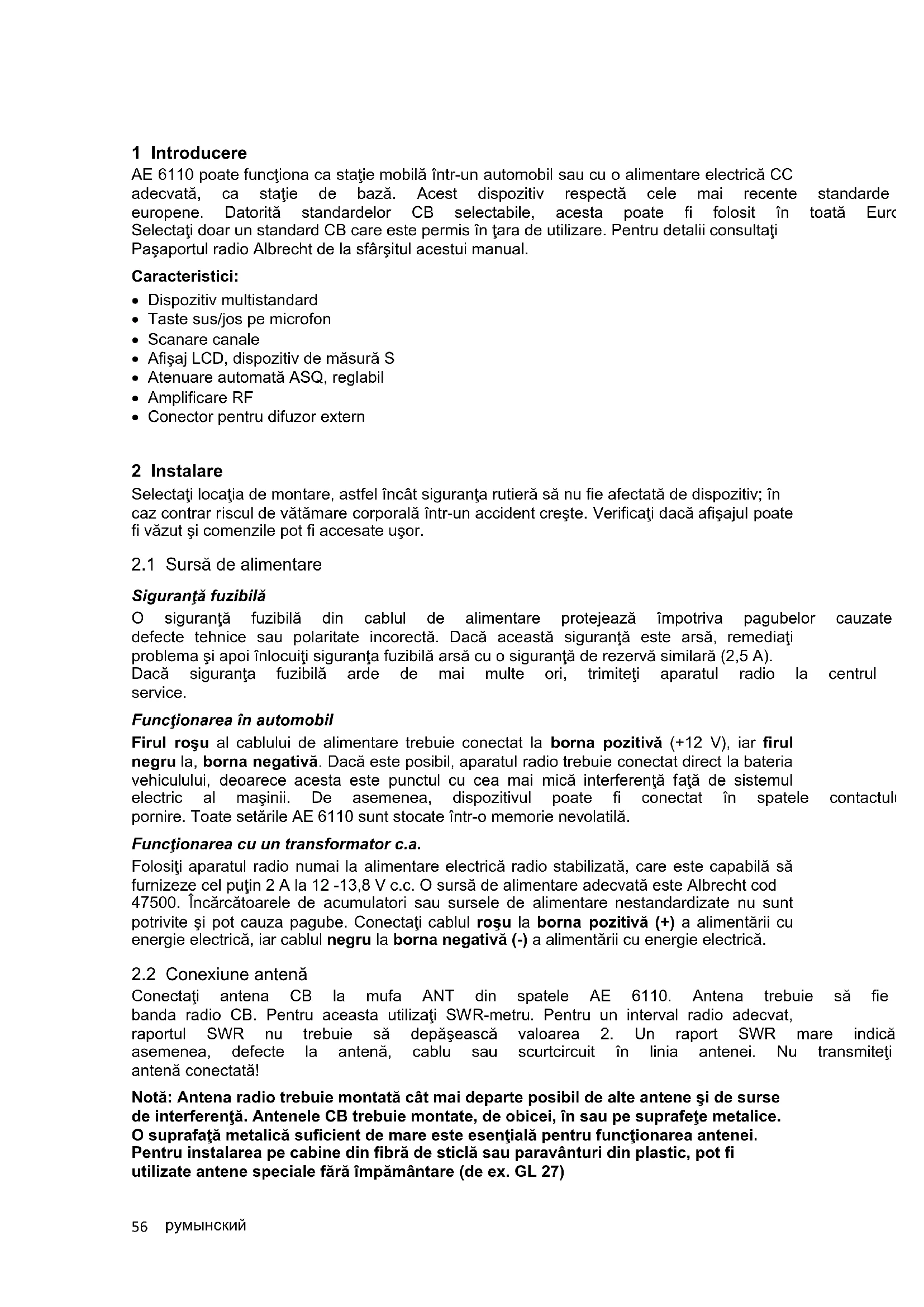

1 Introducere

AE 6110 poate funcționa ca stație mobilă într-un automobil sau cu o alimentare electrică CC adecvată, ca stație de bază. Acest dispozitiv respectă cele mai recente standarde europene. Datorită standardelor CB selectabile, acesta poate fi folosit în toată Euro Selectați doar un standard CB care este permis în țara de utilizare. Pentru detalii consultați Pașaportul radio Albrecht de la sfârșitul acestui manual.

Caracteristici:

• Dispositiv multistandard
• Taste sus/jos pe microfon
• Scanare canale
• Afişaj LCD, dispozitiv de măsură S
• Atenuare automată ASQ, reglabil
• Amplificare RF
• Conector pentru difuzor extern

2 Instalare

Selectați locația de montare, astfel încât siguranța rutieră să nu fie afectată de dispozitiv; în caz contrar riscul de vătămare corporală într-un accident crește. Verificați dacă afișajul poate fi văzut și comenzile pot fi accesate ușor.

2.1 Sursă de alimentare

Siguranță fuzibilă

O siguranță fuzibilă din cablul de alimentare protejează împotriva pagubelor cauzate defecte tehnice sau polaritate incorrectă. Dacă această siguranță este arsă, remediați problema și apoi înlocuiti siguranța fuzibilă arsă cu o siguranță de rezervă similară (2,5 A). Dacă siguranța fuzibilă arde de mai multe ori, trimiteți aparatul radio la centrul service.

Functionarea în automobil

Firul roşu al cablului de alimentare trebuie conectat la borna pozitivă (+12 V), iar firul negru la, borna negativă. Dacă este posibil, aparatul radio trebuie conectat direct la bateria vehiculului, deoarece acesta este punctul cu cea mai mică interferență față de sistemul electric al mașinii. De asemenea, dispozitivul poate fi conectat în spatele contactului pornire. Toate setările AE 6110 sunt stocate într-o memorie nevolatilă.

Functionarea cu un transformator c.a.

Folosiți aparatul radio numai la alimentare electrică radio stabilizată, care este capabilă să furnizeze cel puțin 2 A la 12 -13,8 V c.c. O sursă de alimentare adecvată este Albrecht cod 47500. Încărcătoarele de accumulatori sau sursele de alimentare nestandardizate nu sunt potrivite și pot cauza pagube. Conectați cablul roșu la borna pozitivă (+) a alimentării cu energie electrică, iar cablul negru la borna negativă (-) a alimentării cu energie electrică.

2.2 Conexiune antenă

Conectați antena CB la mufa ANT din spatele AE 6110. Antena trebuie să fie banda radio CB. Pentru aceasta utilizați SWR-metru. Pentru un interval radio adecvat, raportul SWR nu trebuie să depășească valoarea 2. Un raport SWR mare indică asemenea, defecte la antenă, cablu sau scurtcircuit în linia antenei. Nu transmiteți antenă conectată!

Notă: Antena radio trebuie montată cât mai departe posibil de alte antene și de surse de interferență. Antenele CB trebuie montate, de obicei, în sau pe suprafețe metalice. O suprafață metalică suficient de mare este esențială pentru funcționarea antenei. Pentru instalarea pe cabine din fibră de sticlă sau paravânturi din plastic, pot fi utilizate antene speciale fără împământare (de ex. GL 27)

3 Comenzi

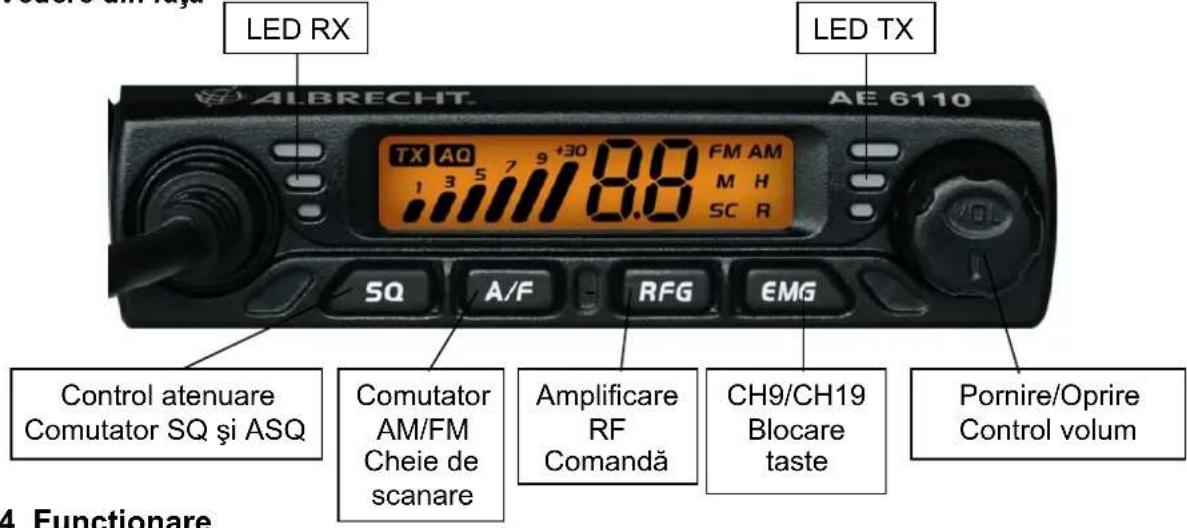

Vedere din față

LED RX ALBRECHT. AE 6110 TX AO FM AM 1 3 5 7 9 +30 1.8 M H SC R LED TX SQ A/F RFG EMG Control atenuare Comutator SQ și ASQ Comutator AM/FM Cheie de scanare Amplificare RF Comandă CH9/CH19 Blocare taste Pornire/Oprire Control volum 4 Functionare

4 Functionare

1. Rotiți comutatorul VOL la dreapta pentru a porni aparatul radio, pe afișajul LCD apare standardul CB urmat de numărul canalului.
2. Rotiți butonul VOL la stânga, până când face clic. Aparatul radio este oprit.

4.2 Control volum

Rotiți la dreapta pentru a crește volumul și rotiți la stânga pentru a micșora volumul.

4.3 Selectarea canalului

1. Apăsați scurt pe [UP] sau [DN] la microfon pentru a schimba canalul.
2. Mentineți apăsat pe [UP] sau [DN] la microfon pentru a schimba canalul rapid.

4.4 Control nivel atenuare (28 de niveluri și oprit)

1. Apăsați scurt pe [SQ], până când pe afișajul LCD apare pentru scurt timp “SQ” și apoi se afișează X.X, X.X înseamnă nivelul SQ.

0.F	Atenuare oprită
0.1	cel mai mic nivel de atenuare
2.8	cel mai mare nivel de atenuare

1. Apăsați scurt pe [UP] sau [DN] la microfon pentru a modifica nivelul SQ
2. Mentineți apăsat pe [UP] sau [DN] la microfon pentru a modifica rapid nivelul SQ.
3. Mentineți apăsat pe [SQ] sau așteptați 3 secunde pentru memorare și ieșire.

Notă: Un nivel SQ mai mare necesită un semnal mai puternic pentru a deschide difuzorul și a auzi apelul.

4.5 Control ASQ (9 niveluri)

1. Mențineți apăsat pe tasta [SQ], până când pe afișajul LCD apare AQ, funcția ASQ este activată. Pe afișajul LCD va apărea “A.X”, unde X reprezintă nivelul ASQ.

A.1	cel mai mic nivel ASQ
A.9	cel mai mare nivel ASQ

1. Apăsați scurt pe [UP] sau [DN] la microfon pentru a modifica nivelul ASQ
2. Mentineți apăsat pe [UP] sau [DN] la microfon pentru a modifica rapid nivelul ASQ.
3. Mentineți apăsat pe [SQ] sau așteptați 3 secunde pentru memorare și ieșire.

Notă: Un nivel ASQ mai mare necesită un semnal mai puternic pentru a deschide difuzorul și a auzi apelul.

4.6 Tip de modulație

1. Apăsați scurt pe tasta [A/F] pentru a comuta între modurile AM /FM.
2. Pe afişajul LCD apare modul selectat.

1. Apăsați pentru scurt timp tasta [RFG], pe afișajul LCD apare R și nivelul de amplificare RF prezent clipește.
2. Apăsați scurt pe [UP] sau [DN] la microfon pentru a modifica nivelul de atenuare.
3. Apăsați pentru scurt timp pe tasta [RFG] pentru a ieși din controlul de nivel al amplificării RF.

Notă: Atunci când funcția RFG este activată, pe afișajul LCD apare “R”; dacă este selectat RFG nivel 6, înseamnă că atenuarea este de 6 dB

4.8 Canal de urgentă

1. Apăsați scurt pe tasta [EMG] pentru a alege CH9, numărul canalului clipește.
2. Apăsați scurt pe tasta [EMG] din nou pentru a alege CH19, numărul canalului clipește.
3. Apăsați scurt pe tasta [EMG] a treia oară pentru a reveni la ultimul canal normal.

4.9 Blocare taste

1. Mențineți apăsată tasta [EMG] peste 2 secunde pentru a bloca tastele, pe afișajul LCD apare "LC".
2. Mențineți apăsată tasta [EMG] peste 2 secunde pentru a debloca tastele, pe afișajul LCD apare OF.

Notă: în modul blocare, nicio tastă nu funcționează, cu excepția PTT.

1. Mențineți apăsată tasta [A/F] pentru a porni funcția de scanare, “SC” clipește pe LCD.
2. Apăsați pe [UP] sau [DN] la microfon pentru a modifica direcția de scanare în timpul scanării.
3. Apăsați pe tasta [A/F] sau [PTT] pentru a ieși din funcția de scanare.

4.11 Modificarea standardului CB

1. Mențineți apăsată tasta [A/F] în timp ce porniți aparatul radio, până când pe afișajul LCD apar normele.
2. Apăsați scurt pe [UP] sau [DN] la microfon pentru a selecta normele dorite.
3. Opriti și porniti din nou

Un difuzor extern (8 Ohmi) poate fi conectat la mufa mono de 3,5 mm din spatele aparatului radio. Difuzorul încorporat se oprește automat atunci când este introdusă o mufă în acest conector.

4.13 Restabilirea setârilor implicite din fabrică

1. Mențineți apăsată tasta [SQ] în timp ce porniți aparatul radio până când pe afișajul LCD apare “rt”.
2. Toate setările canalelor și funcțiilor vor reveni la valorile implicite din fabrică după operația de mai sus.

5 Garantie și service

Producătorul/distribuitorul oferă pentru acest produs o garanție de doi ani de la data achiziției.

Această garanție acoperă orice defectiune cauzată de componente defecte sau de incorrecte în timpul perioadei de garanție. Deteriorările cauzate de utilizarea incorrectă influențele externe sunt excluse din garanție.

Pentru solicitarea garanției, contactați dealerul local. Dealerul va repara, schimba sau trimite dispozitivul dvs. la un centru de service autorizat.

Dacă nu puteți contacta dealerul, trimiteți unitatea direct la o adresă de service specificată la 'www.service.alan-electronics.de'. Atașați dovada achiziției produsului și descrietii defectiunea cât mai precis posibil.

Puteți descărca cele mai recente versiuni ale manualelor de utilizare și declarației de conformitate oricând de pe serverul nostru:

http://www.service.alan-electronics.de

6 Eliminarea și reciclarea

Acest radio a fost fabricat cu emisii scăzute, conform directivei europene DEEE. Rețineți că dispozitivele electronice și electrice nu trebuie eliminate împreună cu deșeurile menajere; trimiteți aceste dispozitive la punctele de c Trimiterea dispozitivelor este gratuită pentru utilizatorii finali, deoarece industria acoperă costurile de eliminare. Prin trimiterea dispozitivului la u colectare, contribuiți la reciclarea materiilor prime valoroase

7 Specificatie

Dimensiuni	102 x 100 x 25 mm ^3
Greutate	450 g
Tensiunea de alimentare	13,2 V
Consum de curent	2 A max.
Domeniu de temperatură de functionare	-20 până la +50 °C
Priză antenă	UHF, SO-239
Eroare frecvență	< +/- 300 Hz
Alimentare TX	4 W
Transmisii false	< 4 nW (-54 dBm)
Alimentare canal adiacent	< 20 μW
Deviatie FM	1.9 kHz
Indice de modulație AM	85-90 %
Sensibilitate RX	mai bună decât 1 μV
Respingere imagine	70 dB
Respingere canal adiacent	60 dB
leşire audio	1 W în 8 Ohmi
Răspuns în frecvență	300-3000 Hz

8 Declaratie de conformitate – Konformitätserklärung

satisface toate regulile tehnice aplicabile produsului în domeniul de aplicare a directivelor Consiliului UE, a standardelor europene și a cererilor naționale de frecvențe:/ alle technischen Anforderungen im Geltungsbereich der EU Richtlinien, europäischer Normen und nationaler Frequenzanwendungen einhält:

Toate suitele de teste radio esentiale au fost efectuate. /

Această declarație este făcute pe propria noastră răspundere. Pe baza solicitărilor frecvențe care nu sunt complet armonizate, aparatul radio CB poate fi utilizat doar în țările enumerate conform programării canalului selectat și conform restricțiilor naționale care mai există pentru AM+FM, dacă acestea se mai aplică.

Locul și data publicării:

Pentru AE 6110, următoarele reguli pentru setarea și utilizarea se aplică

Tară	80/40	40/40	40 FM	Observații
Austria	x	√	√
Belgia	x	√	√
Bulgaria	x	√	√
Croatia	x	√	√
Cipru	x	√	√
Republica Cehă	√	√	√
Danemarca	x	√	√
Estonia	x	√	√
Finlanda	x	√	√
Franța	x	√	√
Germania	√	√	√	Stațiile de bază din apropierea granițelor (cu excepția CZ) necesită o licență pentru funcționarea pe canalele 41-80.
Grecia	x	√	√
Ungaria	x	√	√
Islanda	x	√	√
Irlanda	x	√	√
Italia	x	√	√	Înregistrarea localnicilor este obligatorie. Gratuit pentru vizitatorii străini.
Letonia	x	√	√
Liechtenstein	x	√	√
Lituania	x	√	√
Luxemburg	x	√	√
Malta	x	x	√
Monaco	x	√	√
Țările de Jos	x	√	√
Norvegia	x	√	√
Polonia	x	√	√
Portugalia	x	√	√
România	x	√	√
San Marino	x	√	√
Slovacia	√	√	√	În FM funcționarea este permisă doar pe canalele 1-40 și 70-80.
Slovenia	x	√	√
Spania	x	√	√	Înregistrarea și taxele obișnuite pentru localnici sunt obligatorii. Gratuit pentru vizitatorii străini.
Suedia	x	√	√
Elveția	x	√	√
Regatul Unit	x	x	√

Stare curentă: Decembrie 2014
