BEDIENUNGSANLEITUNG AE 6110 VOX ALBRECHT

2.1 Stromversorgung 3
2.2 Antennenanschluss.... 3

3 Bedienelemente....4
4 Bedienungshinweise.... 4

4.1 Funkgerät ein- und ausschalten 4
4.2 Lautstärkeregler 4
4.3 Kanalwahl 4
4.4 Rauschsperre 4
4.5 ASQ-Steuerung 5
4.6 Modulationstyp....5
4.7 RF-Gain 5
4.8 Notrufkanal 5
4.9 Tastensperre....5
4.10 Scan-Funktion 5
4.11 CB-Standard umschalten....6
4.12 Externer Lautsprecher 6
4.13 Rücksetzung zu den Werkseinstellungen 6

5 Garantie und Kundendienst 6
6 Entsorgung und Recycling 7
7 Technische Daten....7
8 Declaration of Conformity – Konformitätserklärung 8
9 Albrecht Funkgerätepass.... 9

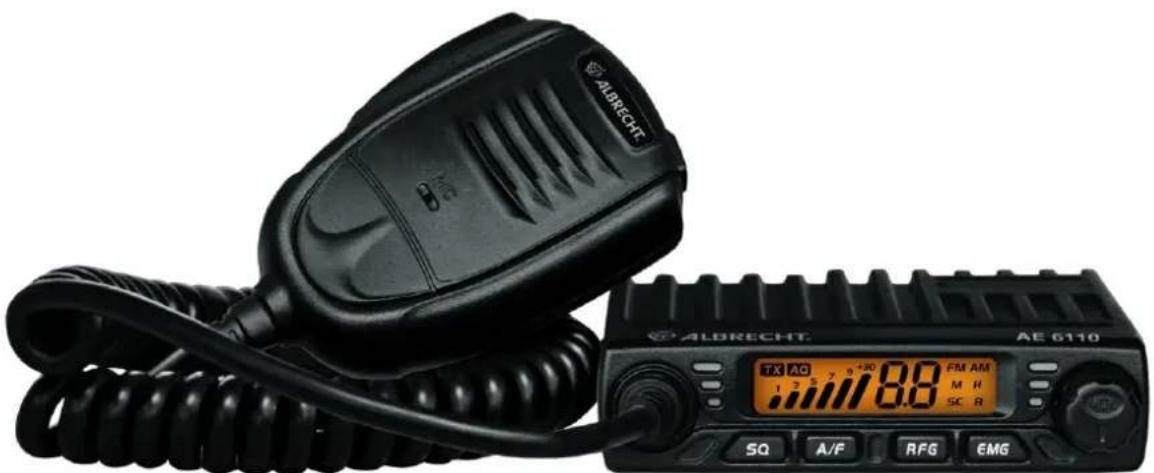

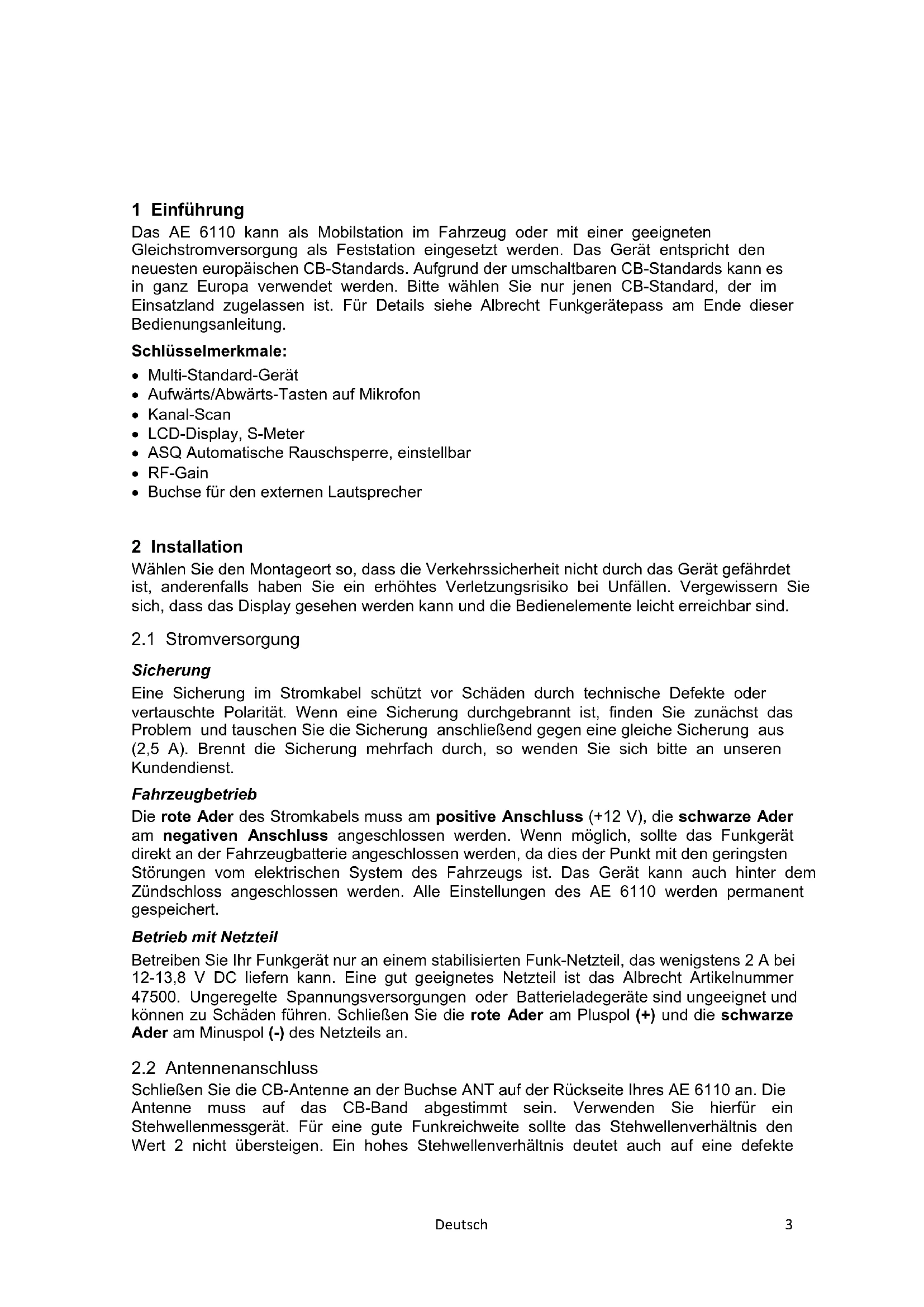

1 Einführung

Das AE 6110 kann als Mobilstation im Fahrzeug oder mit einer geeigneten Gleichstromversorgung als Feststation eingesetzt werden. Das Gerät entspricht den neuesten europäischen CB-Standards. Aufgrund der umschaltbaren CB-Standards kann es in ganz Europa verwendet werden. Bitte wählen Sie nur jenen CB-Standard, der im Einsatzland zugelassen ist. Für Details siehe Albrecht Funkgerätepass am Ende dieser Bedienungsanleitung.

Schlüsselmerkmale:

• Multi-Standard-Gerät
- Aufwärts/Abwärts-Tasten auf Mikrofon
- Kanal-Scan
• LCD-Display, S-Meter
• ASQ Automatische Rauschsperre, einstellbar
- RF-Gain
- Buchse für den externen Lautsprecher

2 Installation

Wählen Sie den Montageort so, dass die Verkehrssicherheit nicht durch das Gerät gefährdet ist, anderenfalls haben Sie ein erhöhtes Verletzungsrisiko bei Unfällen. Vergewissern Sie sich, dass das Display gesehen werden kann und die Bedienelemente leicht erreichbar sind.

2.1 Stromversorgung

Sicherung

Eine Sicherung im Stromkabel schützt vor Schäden durch technische Defekte oder vertauschte Polarität. Wenn eine Sicherung durchgebrannt ist, finden Sie zunächst das Problem und tauschen Sie die Sicherung anschließend gegen eine gleiche Sicherung aus (2,5 A). Brennt die Sicherung mehrfach durch, so wenden Sie sich bitte an unseren Kundendienst.

Fahrzeugbetrieb

Die rote Ader des Stromkabels muss am positive Anschluss (+12 V), die schwarze Ader am negativen Anschluss angeschlossen werden. Wenn möglich, sollte das Funkgerät direkt an der Fahrzeugbatterie angeschlossen werden, da dies der Punkt mit den geringsten Störungen vom elektrischen System des Fahrzeugs ist. Das Gerät kann auch hinter dem Zündschloss angeschlossen werden. Alle Einstellungen des AE 6110 werden permanent gespeichert.

Betrieb mit Netzteil

Betreiben Sie Ihr Funkgerät nur an einem stabilisierten Funk-Netzteil, das wenigstens 2 A bei 12-13,8 V DC liefern kann. Eine gut geeignetes Netzteil ist das Albrecht Artikelnummer 47500. Ungeregelte Spannungsversorgungen oder Batterieladegeräte sind ungeeignet und können zu Schäden führen. Schließen Sie die rote Ader am Pluspol (+) und die schwarze Ader am Minuspol (-) des Netzteils an.

2.2 Antennenanschluss

Schließen Sie die CB-Antenne an der Buchse ANT auf der Rückseite Ihres AE 6110 an. Die Antenne muss auf das CB-Band abgestimmt sein. Verwenden Sie hierfür ein Stehwellenmessgerät. Für eine gute Funkreichweite sollte das Stehwellenverhältnis den Wert 2 nicht übersteigen. Ein hohes Stehwellenverhältnis deutet auch auf eine defekte

Antenne, ein defektes Kabel oder auf einen Kurzschluss im Antennenkabel hin. Funken Sie keinesfalls ohne angeschlossene Antenne!

Hinweis: Die Funkantenne muss von anderen Antennen und Störquellen entfernt montiert werden. CB-Antennen müssen gewöhnlich in oder auf Metallflächen montiert werden. Eine ausreichend große Metallfläche ist für die Funktion der Antenne wichtig. Zur Installation auf einem Führerhaus aus Glasfaser oder Windabweisern aus Kunststoff können besondere massefreie Antennen (z.B. GL 27) verwendet werden

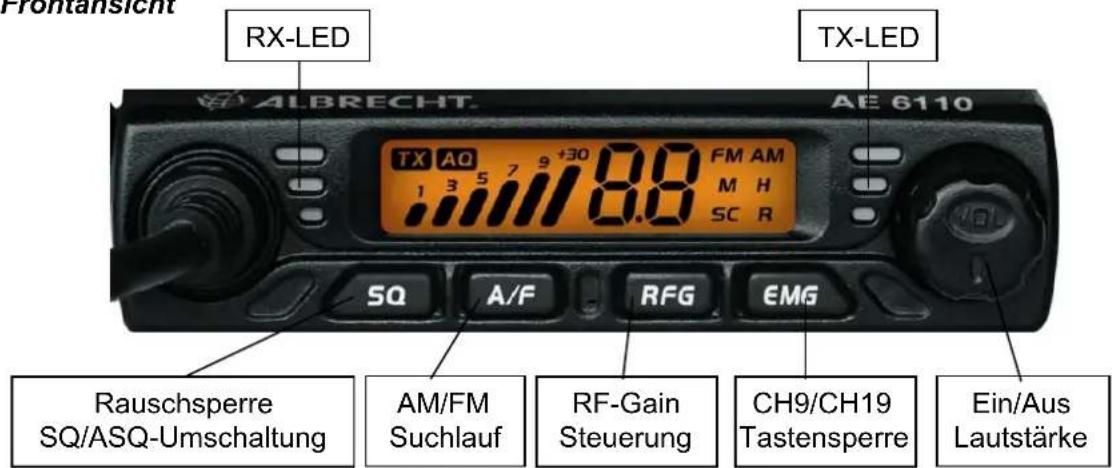

3 Bedienelemente

Frontansicht

RX-LED TX-LED ALBRECHT. AE 6110 TX AQ FM AM 1 3 5 7 9 +30 8.8 M H SC R SQ A/F RFG EMG Rauschspere SQ/ASQ-Umschaltung AM/FM Suchlauf RF-Gain Steuerung CH9/CH19 Tastensperre Ein/Aus Lautstärke

4 Bedienungshinweise

4.1 Funkgerät ein- und ausschalten

1. Drehen Sie den Lautstärkeregler VOL nach rechts, um das Funkgerät einzuschalten, im LCD wird kurz der CB-Standard und dann die Kanalnummer angezeigt.
2. Drehen Sie VOL nach links, bis Sie ein Klickgeräusch hören. Das Funkgerät ist ausgeschaltet.

4.2 Lautstärkeregler

Drehen Sie den Regler nach rechts, um die Lautstärke zu erhöhen oder nach links, um die Lautstärke zu verringern.

4.3 Kanalwahl

1. Drücken Sie auf dem Mikrofon [UP] oder [DN], um den Kanal umzuschalten.
2. Halten Sie auf dem Mikrofon [UP] oder [DN] gedrückt, um die Kanäle schneller zu durchlaufen.

4.4 Rauschsperre (28 Stufen und aus)

1. Drücken Sie [SQ], bis im LCD kurz „SQ“ und dann „X.X“ angezeigt wird; „X.X“ steht für den Pegel der Rauschspere.

0.F	Rauschsperre aus
0.1	niedrigster Rauschsperrenpegel
2.8	höchster Rauschsperrepegel

1. Drücken Sie auf dem Mikrofon [UP] oder [DN], um den Pegel der Rauschsperre zu ändern

2. Halten Sie auf dem Mikrofon [UP] oder [DN] zur schnellen Änderung des Rauschspertenpegels gedrückt.

3. Halten Sie [SQ] gedrückt oder warten Sie für 3 Sekunden ab, um den Pegel zu speichern und die Funktion zu verlassen.

Hinweis: Ein höherer SQ-Pegel erfordert ein stärkeres Signal zum Öffnen des Lautsprechers, um den Ruf zu hören.

4.5 ASQ-Steuerung (9 Stufen)

1. Halten Sie [SQ] gedrückt, bis im LCD „AQ“ angezeigt wird, die ASQ-Funktion ist aktiviert. Das LCD zeigt „A.X“ an, „X“ steht für den ASQ-Pegel.

A.1	niedrigster ASQ-Pegel
A.9	höchster ASQ-Pegel

1. Drücken Sie auf dem Mikrofon [UP] oder [DN], um den ASQ-Pegel zu ändern

2. Halten Sie auf dem Mikrofon [UP] oder [DN] gedrückt, um den ASQ-Pegel schnell zu ändern.

3. Halten Sie [SQ] gedrückt oder warten Sie für 3 Sekunden ab, um den Pegel zu speichern und die Funktion zu verlassen.

Hinweis: Ein höherer ASQ-Pegel erfordert ein stärkeres Signal zum Öffnen des Lautsprechers, um den Ruf zu hören.

4.6 Modulationstyp

1. Drücken Sie [A/F], um zwischen dem AM- und FM-Modus umzuschalten.

2. Das LCD zeigt den gewählten Modus an.

4.7 RF-Gain

1. Drücken Sie [RFG], im LCD wird „R“ angezeigt und der aktuelle RF-Gain-Pegel blinkt.

2. Drücken Sie auf dem Mikrofon [UP] oder [DN], um den Pegel der Dämpfung zu ändern.

3. Drücken Sie [RFG], um die RF-Gain-Steuerung zu verlassen.

Hinweis: Bei eingeschalteter RFG-Funktion wird im LCD „R“ angezeigt; ist der RFG-Pegel beispielsweise 6, so ist die Dämpfung 6 dB

4.8 Notrufkanal

1. Drücken Sie [EMG] zur Auswahl von CH9, die Kanalnummer blinkt.

2. Drücken Sie erneut [EMG] zur Auswahl von CH19, die Kanalnummer blinkt.

3. Drücken Sie ein drittes Mal [EMG], um zum letzten Normalkanal zurückzukehren.

4.9 Tastensperre

1. Halten Sie [EMG] für 2 Sekunden gedrückt, um die Tasten zu sperren, im LCD wird „LC“ angezeigt.

2. Halten Sie [EMG] erneut für 2 Sekunden gedrückt, um die Tasten zu entsperren, im LCD wird „OF“ angezeigt.

Hinweis: Im Sperrmodus sind keine Tasten außer PTT funktionsfähig.

4.10 Scan-Funktion

1. Halten Sie [A/F] gedrückt, um die Scan-Funktion zu starten, im LCD blinkt „SC“.

2. Drücken Sie auf dem Mikrofon [UP] oder [DN], um die Scan-Richtung während des Scans zu ändern.

3. Drücken Sie [A/F] oder [PTT], um die Scan-Funktion zu verlassen.

4.11 CB-Standard umschalten

1. Halten Sie [A/F] gedrückt, während Sie das Funkgerät einschalten, bis das LCD die Standards anzeigt.
2. Drücken Sie auf dem Mikrofon [UP] oder [DN], um den gewünschten Standard zu wählen.
3. Schalten Sie das Gerät aus und wieder ein

Standard	Kanäle	Frequenzbereich
EU	40 FM/40 AM	26.965-27.405MHz
CE	40 FM	26.965-27.405MHz
UK	40 CH FM	27.60125-27.99125MHz
PL	40 FM/40 AM	26.960-27.400MHz
I2	36 FM/36 AM	26.965-26.865MHz
DE	40 FM/40 AM	26.965-27.405MHz
	80 FM	26.565-26.955MHz
IN	27 FM/27 AM	26.965-27.275MHz

4.12 Externer Lautsprecher

Ein externer Lautsprecher (8 Ohm) kann an der 3,5mm Mono-Buchse auf der Rückseite des Funkgeräts angeschlossen werden. Der eingebaute Lautsprecher schaltet sich automatisch aus, wenn ein externer Lautsprecher angeschlossen wird.

4.13 Rücksetzung auf die Werkseinstellungen

1. Halten Sie [SQ] gedrückt, während Sie das Funkgerät einschalten, bis im LCD „rt“ angezeigt wird.
2. Alle Kanal- und Funktionseinstellungen werden auf die Werkseinstellungen zurückgesetzt.

5 Garantie und Kundendienst

Der Hersteller/Verkäufer gewährt für dieses Gerät eine Garantie von zwei Jahren ab dem Kaufdatum. Die Garantie deckt alle Fehlfunktionen aufgrund defekter Komponenten oder falsche Funktionen während der Garantiezeit ab. Schäden aufgrund unsachgemäßer Verwendung oder äußerer Einflüsse sind von der Garantie ausgeschlossen.

Wenden Sie sich mit Garantieansprüchen bitte an Ihren Fachhändler. Ihr Fachhändler repariert das Gerät, tauscht es um oder sendet es an einen autorisierten Kundendienst ein.

Können Sie Ihren Fachhändler nicht erreichen, so senden Sie Ihr Gerät direkt an einen Kundendienst, dessen Anschrift Sie unter im Internet bei www.service.alan-electronics.de finden. Bitte fügen Sie Ihren Kaufbeleg bei und beschreiben Sie die Fehlfunktion so genau wie möglich.

Sie können die neuesten Versionen der Bedienungsanleitungen und Konformitätserklärungen von unserem Server herunterladen:

http://www.service.alan-electronics.de

6 Entsorgung und Recycling

Dieses Funkgerät wurde schadstoffarm nach der Europäischen EAG-Richtlinie hergestellt. Für eine evtl. spätere Entsorgung beachten Sie bitte, dass Elektro- und Elektronikgeräte nicht mehr über den normalen Hausmüll entsorgt werden dürfen, sondern nur noch über die kommunalen Sammelstellen. Die Abgab gebrauchter Geräte ist dort für Sie als Benutzer kostenlos, da die Industrie die Entsorgungskosten übernimmt. Durch die Abgabe bei den kommunalen Sammelstellen leisten Sie einen wichtigen Beitrag zum Recycling wertvoller Rohstoffe

7 Technische Daten

Abmessungen	102 x 100 x 25 mm3
Gewicht	450 g
Versorgungsspannung	13,2 V
Stromverbrauch	2 A max.
Betriebstemperaturbereich	-20 bis +50 °C
Antenneneingang	UHF, SO-239
Frequenzfehler	< +/- 300 Hz
Sendeleistung	4 Watt
Störübertragungen	< 4 nW (-54 dBm)
Nachbarkanalleistung	< 20 μW
FM-Abweichung	1,9 kHz
AM-Modulationsindex	85-90 %
Empfangsempfindlichkeit	besser als 1 μV
Spiegelselektion	70 dB
Nachbarkanalunterdrückung	60 dB
Audioausgang	1 Watt in 8 Ohm
Frequenzgang	300-3000 Hz

8 Declaration of Conformity – Konformitätserklärung

We hereby declare that our product:/Wir erklären hiermit, dass unser Produkt

CB-Radio Albrecht AE 6110

satisfies all technical regulations applicable to the product within the scope of EU Council Directives, European Standards and national frequency applications:/ alle technischen Anforderungen im Geltungsbereich der EU Richtlinien, europäischer Normen und nationaler Frequenzanwendungen einhält:

Alle für das Produkt vorgeschriebenen Funktestreihen wurden durchgeführt.

Alan Electronics GmbH

Daimlerstr. 1 k

D- 63303 Dreieich

Diese Erklärung wird unter unserer alleinigen Verantwortung abgegeben. Dieses Funkgerät darf wegen der noch nicht überall harmonisierten Frequenzanwendungen in AM + FM in einigen Ländern nur eingeschränkt oder gar nicht betrieben werden, entsprechend den noch geltenden nationalen Regelungen.

Point of contact/Ansprechpartner: Dipl.-Ing. Norbert Dau

Lütjensee, 23.09.2014

(Signature)

Dipl.-Ing. Norbert Dau

Alan Electronics GmbH

9 Albrecht Funkgerätepass

Für Ihr AE 6110 gelten die folgenden Bestimmungen für Einstellung und Nutzung

Land	80/40	40/40	40 FM	Anmerkungen
Österreich	x	√	√
Belgien	x	√	√
Bulgarien	x	√	√
Kroatien	x	√	√
Zypern	x	√	√
Tschechische Republik	√	√	√
Dänemark	x	√	√
Estland	x	√	√
Finnland	x	√	√
Frankreich	x	√	√
Deutschland	√	√	√	Die Basisstationen in der Nähe der Grenzen (außer CZ) benötigen eine Lizenz für den Betrieb auf den Kanälen 41-80.
Griechenland	x	√	√
Ungarn	x	√	√
Island	x	√	√
Irland	x	√	√
Italien	x	√	√	Anmeldung für die Einwohner erforderlich.Ausländische Besucher kostenlos.
Lettland	x	√	√
Liechtenstein	x	√	√
Litauen	x	√	√
Luxemburg	x	√	√
Malta	x	x	√
Monaco	x	√	√
Niederlande	x	√	√
Norwegen	x	√	√
Polen	x	√	√
Portugal	x	√	√
Rumänien	x	√	√
San Marino	x	√	√
Slowakei	√	√	√	In FM ist der Betrieb nur auf den Kanälen 1-40 und 70-80 erlaubt.
Slowenien	x	√	√
Spanien	x	√	√	Anmeldung und regelmäßige Gebühren für die Einwohner erforderlich. Ausländische Besucher kostenlos.
Schweden	x	√	√
Schweiz	x	√	√
Vereinigtes Königreich	x	x	√

Aktueller Stand: Dezember 2014
