MODE D'EMPLOI AE 6110 VOX ALBRECHT

4.1 Mise en marche/arrêt de l'émetteur/récepteur radio ................................................21

4.4 Réglage du niveau d'élimination du bruit .................................................................21

4.11 Sélection d'une autre norme CB ..........................................................................23

4.12 Haut-parleur externe ............................................................................................23

4.13 Rétablir les réglages effectués en usine ..............................................................23

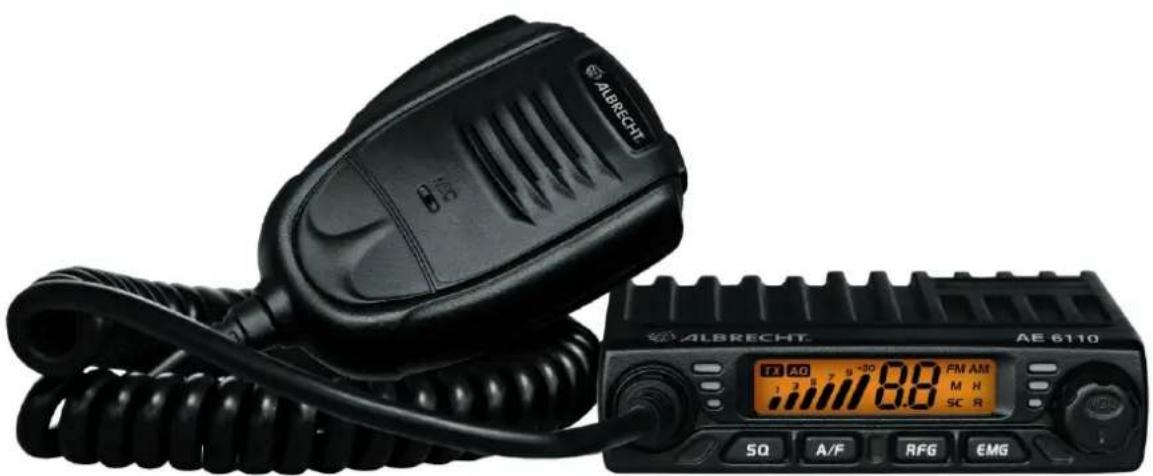

1 Introduction Vous utilisez le AE 6110 en tant que station mobile dans une voiture ou en tant que station de base en lui adjoignant une alimentation en courant continu appropriée. Cet appareil est conforme aux dernières normes CB de l'Union européenne. En raison de ses normes CB sélectionnables, il peut être utilisé dans toute l'Europe. Veuillez ne choisir que la norme CB qui est autorisée dans le pays d'utilisation. Pour en savoir plus, reportez à la section Passeport radio Albrecht à la fin de ce guide d'utilisateur. Caractéristiques : x Appareil multi-norme x Touches haut/bas sur le microphone x Fonction de balayage des canaux x Écran LCD, vu-mètre x Fonction ASQ (élimination automatique de bruit), ajustable x Gain RF x Connecteur pour haut-parleur externe 2 Installation Localisez l'emplacement pour la fixation de l'appareil de façon à ne pas compromettre la conduite ou à ne pas augmenter les risques de blessures en cas d'accident. Assurez-vous que vous pouvez voir l'écran et accéder facilement aux contrôles.

2.1 Alimentation électrique

Fusible Un fusible a été placé sur le câble d'alimentation pour protéger votre appareil contre les dommages conséquents à des défaillances techniques ou à une erreur de polarité. Si ce fusible est grillé, éliminez d'abord l'erreur, puis remplacez-le par un fusible de rechange semblable (2,5 A). Si le fusible grille plusieurs fois, envoyez votre émetteur/récepteur radio à notre service d'assistance. Fonctionnement dans un véhicule Branchez le fil rouge du câble d'alimentation sur la borne positive (+12 V) et le fil noir sur la borne négative. Dans la mesure du possible, branchez l'émetteur/récepteur radio directement sur la batterie de véhicule, car ce point de connexion est le moins exposé de tous aux interférences du système électrique du véhicule. Vous pouvez également le brancher en aval du dispositif de mise en route du moteur. Tous les réglages de l'AE 6110 sont conservés dans une mémoire rémanente. Utilisation avec un adaptateur secteur Vous devez connecter votre émetteur/récepteur radio uniquement à une alimentation stabilisée appropriée, fournissant un courant continu d'au moins 2 A, avec une tension comprise entre 12 et 13,8 V. Un bloc d'alimentation particulièrement approprié est l'article n° 47500 d'Albrecht. Les blocs d'alimentation non régulés ou les chargeurs de batterie ne sont pas adaptés et peuvent causer des dommages. Branchez le fil rouge sur la borne positive (+) du bloc d'alimentation et le fil noir sur la borne négative (-).

2.2 Branchement de l'antenne

Branchez l'antenne CB sur la prise ANT située à l'arrière de votre AE 6110. Vérifiez que l'antenne est réglée sur la bande radio CB. Pour cela, un appareil de mesure du SWR est nécessaire. Pour une bonne portée radio, le SWR ne doit pas excéder 2. Un SWR élevé est souvent révélateur d'une antenne ou d'un câble défectueux, ou d'un court-circuit au niveau de la ligne d'antenne. Ne transmettez jamais sans antenne connectée ! Remarque : L'antenne de la radio doit être montée le plus loin possible des autres antennes et des sources d'interférence. Les antennes CB doivent généralement êtreFrançais

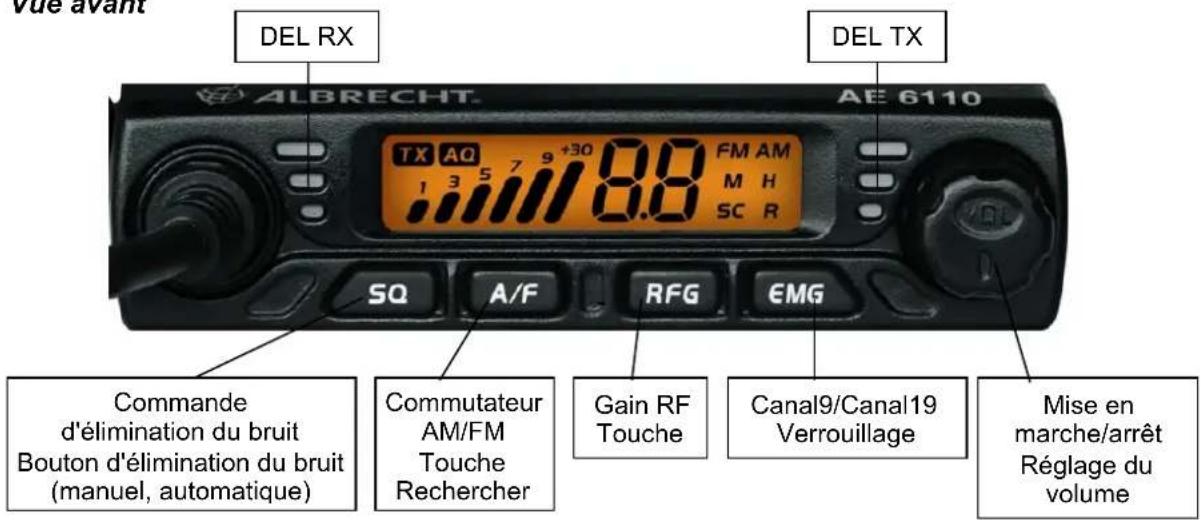

montées dans ou sur les surfaces métalliques. Une surface de métal suffisamment grande est essentielle au fonctionnement de l'antenne. Pour l'installation sur des cabines en fibre de verre ou sur des déflecteurs d'air en plastique, des antennes spéciales sans plan de masse (par exemple : GL 27) peuvent être utilisées 3 Commandes Vue avant

4 Instructions d'utilisation

4.1 Mise en marche/arrêt de l'émetteur/récepteur radio

1. Pour allumer votre émetteur/récepteur radio, tournez le bouton VOL dans le sens des

aiguilles d'une montre. La norme CB puis le numéro de canal s'affichent sur l'écran.

2. Pour éteindre votre émetteur/récepteur radio, tournez le bouton VOL dans le sens

contraire des aiguilles d'une montre, jusqu'à entendre un clic. L'appareil est maintenant éteint.

4.2 Réglage du volume

Pour augmenter le volume, tournez le bouton VOL dans le sens des aiguilles d'une montre ; pour le diminuer, tournez ce même bouton dans le sens contraire des aiguilles d'une montre.

4.3 Changement de canal

1. Pour choisir un autre canal, appuyez brièvement sur la touche [UP] ou [DN] du

2. Pour accélérer la sélection, maintenez la touche [UP] ou [DN] enfoncée.

4.4 Réglage du niveau d'élimination du bruit (28 niveaux et arrêt)

1. Appuyez brièvement sur la touche [SQ], jusqu'à afficher l'indication "SQ" puis la

valeur X.X sur l'écran LCD, avec X.X qui représente le niveau d'élimination de bruit. 0.F Élimination du bruit désactivée

Plus bas niveau d'élimination de bruit

Plus haut niveau d'élimination de bruit

Commande d'élimination du bruit Bouton d'élimination du bruit (manuel, automatique) Mise en marche/arrêt Réglage du volume Commutateur AM/FM Touche Rechercher Gain RF Touche Canal9/Canal19 Verrouillage DEL RX DEL TXFrançais

2. Sélectionnez le niveau d'élimination de bruit que vous désirez à l'aide des touches

[UP] et [DN] du microphone

3. Pour accélérer la sélection, maintenez la touche [UP] ou [DN] enfoncée.

4. Pour enregistrer la nouvelle valeur et quitter la fonction, maintenez la touche [SQ]

enfoncée ou attendez 3 secondes. Remarque : Lorsque vous augmentez le niveau d'élimination de bruit, un signal plus fort devient nécessaire pour ouvrir le haut-parleur et entendre votre appelant.

4.5 Réglage de l'élimination de bruit automatique (9 niveaux)

1. Pour activer l'élimination de bruit automatique, maintenez la touche [SQ] enfoncée,

jusqu'à afficher l'indication AQ sur l'écran LCD. L'information "A.X" apparaît ensuite sur l'écran LCD, avec X qui représente le niveau d'élimination de bruit automatique. A.1 Plus bas niveau d'élimination de bruit automatique

A.9 Plus haut niveau d'élimination de bruit automatique

2. Pour modifier le niveau d'élimination de bruit automatique, appuyez brièvement sur la

touche [UP] ou [DN] du microphone

3. Pour accélérer la modification, maintenez la touche [UP] ou [DN] enfoncée.

4. Pour enregistrer la nouvelle valeur et quitter la fonction, maintenez la touche [SQ]

enfoncée ou attendez 3 secondes. Remarque : Lorsque vous augmentez le niveau d'élimination de bruit automatique, un signal plus fort devient nécessaire pour ouvrir le haut-parleur et entendre votre appelant.

4.6 Type de modulation

1. Appuyez brièvement sur la touche [A/F] pour passer du mode AM au mode FM et

2. Le mode actif est affiché sur l'écran LCD.

4.7 Réglage du gain RF

1. Appuyez brièvement sur la touche [RFG]. L'indication R apparaît sur l'écran LCD et le

gain RF actuel clignote.

2. Pour modifier le niveau d'atténuation, appuyez brièvement sur la touche [UP] ou [DN]

3. Appuyez brièvement sur la touche [RFG] pour quitter le réglage de gain RF.

Remarque : L'indication "R" reste allumée sur l'écran LCD lorsque vous activez le gain RF. Un gain RF de 6 signifie qu'une atténuation de 6 dB est appliquée

4.8 Canal des appels d'urgence

1. Appuyez brièvement sur la touche [EMG] pour sélectionner le CH9. Le numéro de

canal clignote sur l'écran.

2. Réappuyez brièvement sur la touche [EMG] pour sélectionner le CH19. Le numéro

de canal clignote sur l'écran.

3. Réappuyez brièvement une troisième fois sur la touche [EMG] pour récupérer un

4.9 Verrouillage des touches

1. Pour verrouiller les touches, maintenez la touche [EMG] enfoncée pendant

2 secondes, jusqu'à afficher l'indication "LC" sur l'écran LCD.

2. Pour déverrouiller les touches, maintenez la touche [EMG] enfoncée pendant

2 secondes, jusqu'à ce que l'indication "OF" apparaisse sur l'écran LCD. Remarque : En mode verrouillage, seule la touche PTT reste fonctionnelle.Français

4.10 Fonction balayage des canaux

1. Maintenez la touche [A/F] enfoncée pour démarrer un balayage des canaux.

L'indication "SC" clignote sur l'écran LCD.

2. Pour modifier ensuite la direction de balayage, appuyez sur la touche [UP] ou [DN]

3. Pour quitter la fonction de balayage, appuyez sur la touche [A/F] ou [PTT].

4.11 Sélection d'une autre norme CB

1. Allumez l'émetteur/récepteur radio tout en appuyant simultanément sur la touche

[A/F] et maintenez cette touche enfoncée jusqu'à afficher les différentes normes sur l'écran LCD.

2. Sélectionnez la norme que vous désirez à l'aide des touches [UP] et [DN] du

3. Éteignez l'émetteur/récepteur radio puis rallumez-le

4.12 Haut-parleur externe

Un connecteur audio mono de 3,5 mm, situé à l'arrière de votre émetteur/récepteur radio, vous permet d'utiliser un haut-parleur externe (8 Ohm). Le branchement d'un câble audio sur ce connecteur désactive automatiquement la sortie sur le haut-parleur intégré.

4.13 Rétablir les réglages effectués en usine

1. Allumez l'émetteur/récepteur radio tout en appuyant simultanément sur la touche

[SQ] et maintenez cette touche enfoncée jusqu'à afficher l'indication "rt" sur l'écran LCD

2. Tous les réglages de canaux et de fonction sont alors réinitialisés aux valeurs qui ont

été choisies en usine.Français

5 Garantie et réparation Lefabricant/concessionnaireaccordeunegarantiededeuxanssurceproduitàcompterde la date d'achat. Cette garantie couvre tout dysfonctionnement causé par des composants défectueuxoudemauvaisesfonctionspendantlapériodedegarantie.Lesdommagescausés parunemauvaiseutilisationoudesinfluencesextérieuressontexclusdelagarantie. Pour les réclamations sous garantie, veuillez contacter votre concessionnaire local. Le concessionnaire s'engage à réparer, échanger ou envoyer votre appareil à un centre de réparations agréé. Si vous ne pouvez pas accéder à votre concessionnaire, envoyez votre appareil directement à une adresse de centre de réparations indiquée sur le site « www.service.alan- electronics.de ». Veuillez y joindre votre preuve d'achat pour le produit et décrire le dysfonctionnement avec le plus de précisions possible. Pour télécharger les dernières versions des guides d'utilisateur et de la déclaration de conformité, visitez notre site Internet : http://www.service.alan-electronics.de 6 Mise au rebut et recyclage Cette radio a été fabriquée conformément à la directive européenne WEEE en matière de faible émission. Vous ne devez pas jeter vos appareils électriques et électroniques avec vos ordures ménagères, mais les déposer auprès des installations de collecte aménagées à cet effet. Ce service est entièrement gratuit pour les utilisateurs finaux, son coût étant couvert par les entreprises. Ce faisant, vous permettez d'économiser les ressources de nos environnements en favorisant le recyclage des matières premières appréciables

7 Spécifications Dimensions 102 x 100 x 25 mm³ Poids 450 g Tension d'alimentation 13,2 V Consommation en courant 2 A max Plage de températures de fonctionnement -20 à +50 °C Prise de l'antenne UHF, SO-239 Précision en fréquence < +/- 300 Hz Puissance d'émission 4 Watt Harmoniques < 4 nW (-54 dBm) Puissance entre canaux adjacents < 20 µW Déviation de fréquence FM 1,9 kHz Taux de modulation AM 85-90 % Sensibilité en réception Meilleureque1μV Réjection d'image 70 dB Réjection de canal adjacent 60 dB Sortie audio 1 Watt sous 8 Ohms Réponse en fréquence 300-3000 HzFrançais

Nous déclarons, par la présente, que notre produit:/Wir erklären hiermit, dass unser Produkt CB-Radio Albrecht AE 6110 est conforme à toutes les réglementations techniques qui concernent ce produit et rentrent dans le champ d'application des directives du Conseil européen, des normes européennes et des demandes de fréquences nationales :/ alle technischen Anforderungen im Geltungsbereich der EU Richtlinien, europäischer Normen und nationaler Frequenzanwendungen einhält: 73/23/EEC, 2004/108/EG and 99/5/EC EN 300 433-2 V.1.3.1 EN 301 489-1 V.1.8.1, EN 301 489-13 V.1.2.1, EN 60 950-1: 2006+Amendments 2010/11 Toutes les séries d'essais radio essentielles ont été effectuées. / Alle für das Produkt vorgeschriebenen Funktestreihen wurden durchgeführt. Alan Electronics GmbH Daimlerstr. 1 k D- 63303 Dreieich La présente déclaration est établie sous notre seule responsabilité. Sur la base que les demandes de fréquences ne sont pas encore totalement harmonisées, cette radio CB ne peut être utilisée que dans les pays cités, établis d'après la programmation des canaux qui a été choisie et en tenant compte des restrictions nationales toujours en vigueur pour l'AM + FM, si tel était le cas. Diese Erklärung wird unter unserer alleinigen Verantwortung abgegeben. Dieses Funkgerät darf wegen der noch nicht überall harmonisierten Frequenzanwendungen in AM + FM in einigen Ländern nur eingeschränkt oder gar nicht betrieben werden, entsprechend den noch geltenden nationalen Regelungen. Alan Electronics GmbH declare, bajo su responsabilidat, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE, del Parlamento Europeo y del Consejo de 9 de marzo de 1999, transpuesta a la legislacion espanola mediante el Real Decreto 1890/2000, de 20 de noviembre. Contact /Ansprechpartner: Ingénieur diplômé Norbert Dau Lieu et date de délivrance : Lütjensee, 23.09.2014

9 Passeport radio Albrecht Pour votre AE 6110, les règles de configuration et d'utilisation suivantes s'appliquent : Pays 80/40 40/40 40 FM Observations Autriche

Une licence de transmission sur les canaux 41-80 est exigée pour les stations opérant dans les régions frontalières (CZ exceptée). Grèce

L'inscription est requise pour les habitants. Gratuit pour les visiteurs étrangers. Lettonie

La transmission FM n'est autorisée que sur les canaux 1-40 et 70-80. Slovénie

L'inscription et le paiement d'une redevance sont requis pour les habitants. Gratuit pour les visiteurs étrangers. Suède

Révision actuelle : Décembre 2014Español
