MANUAL DE USUARIO AE 6110 VOX ALBRECHT

Alan Electronics GmbH declare, bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE, del Parlamento Europeo y del Consejo de 9 de marzo de 1999, transpuesta a la legislacion espanola mediante el Real Decreto 1890/2000, de 20 de noviembre.

Alan Electronics GmbH declare, bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE, del Parlamento Europeo y del Consejo de 9 de marzo de 1999, transpuesta a la legislacion espanola mediante el Real Decreto 1890/2000, de 20 de noviembre.

Alan Electronics GmbH declare, bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE, del Parlamento Europeo y del Consejo de 9 de marzo de 1999, transpuesta a la legislacion espanola mediante el Real Decreto 1890/2000, de 20 de noviembre.

1 Introducción....29
2 Instalación ....29

2.1 Alimentación....29
2.2 Conexión de la antena....29

3 Controles....30
4 Funcionamiento....30

4.1 Encendido / Apagado de la radio....30
4.2 Control de volumen....30
4.3 Selección de canales....30
4.4 Control del nivel del silenciador....30
4.5 Control ASQ....30
4.6 Tipo de modulación....31
4.7 Control de ganancia RF 31
4.8 Canal de emergencia....31
4.9 Bloqueo de teclas ....31
4.10 Función de búsqueda....31
4.11 Cambio del estándar CB....31
4.12 Altavoz externo....32
4.13 Restaurar la configuración por defecto de fábrica....32

5 Garantía y mantenimiento....32
6 Eliminación y reciclaje 32
7 Especificación....33
8 Declaración de conformidad – Konformitätserklärung....34
9 Pasaporte de radio Albrecht 35

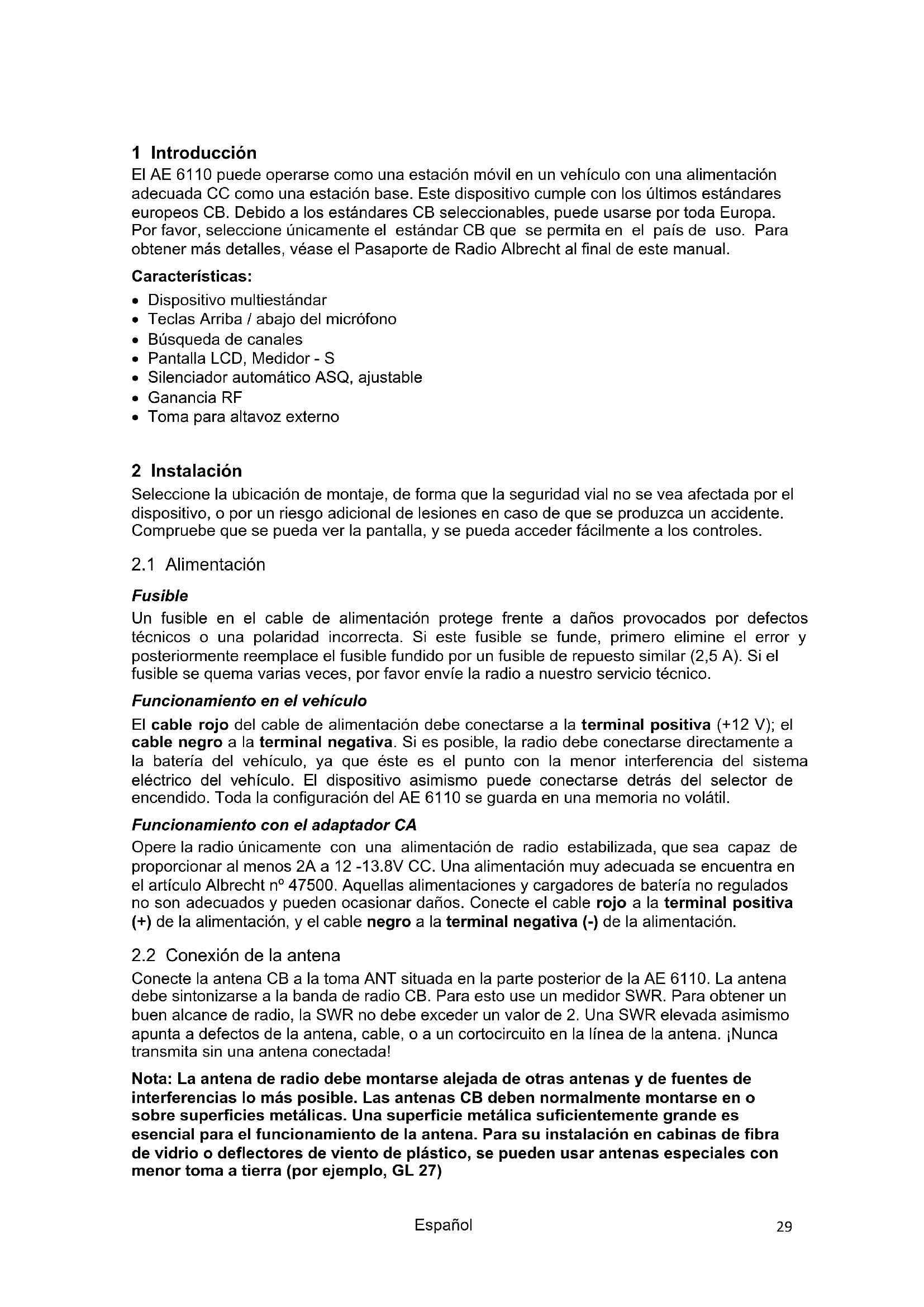

1 Introducción

El AE 6110 puede operarse como una estación móvil en un vehículo con una alimentación adecuada CC como una estación base. Este dispositivo cumple con los últimos estándares europeos CB. Debido a los estándares CB seleccionables, puede usarse por toda Europa. Por favor, seleccione únicamente el estándar CB que se permita en el país de uso. Para obtener más detalles, véase el Pasaporte de Radio Albrecht al final de este manual.

Características:

• Dispositivo multiestándar
• Teclas Arriba / abajo del micrófono
• Búsqueda de canales
  • Pantalla LCD, Medidor - S
• Silenciador automático ASQ, ajustable
• Ganancia RF
• Toma para altavoz externo

2 Instalación

Seleccione la ubicación de montaje, de forma que la seguridad vial no se vea afectada por el dispositivo, o por un riesgo adicional de lesiones en caso de que se produzca un accidente. Compruebe que se pueda ver la pantalla, y se pueda acceder fácilmente a los controles.

2.1 Alimentación

Fusible

Un fusible en el cable de alimentación protege frente a daños provocados por defectos técnicos o una polaridad incorrecta. Si este fusible se funde, primero elimine el error y posteriormente reemplace el fusible fundido por un fusible de repuesto similar (2,5 A). Si el fusible se quema varias veces, por favor envíe la radio a nuestro servicio técnico.

Funcionamiento en el vehículo

El cable rojo del cable de alimentación debe conectarse a la terminal positiva (+12 V); el cable negro a la terminal negativa. Si es posible, la radio debe conectarse directamente a la batería del vehículo, ya que éste es el punto con la menor interferencia del sistema eléctrico del vehículo. El dispositivo asimismo puede conectarse detrás del selector de encendido. Toda la configuración del AE 6110 se guarda en una memoria no volátil.

Funcionamiento con el adaptador CA

Opere la radio únicamente con una alimentación de radio estabilizada, que sea capaz de proporcionar al menos 2A a 12 -13.8V CC. Una alimentación muy adecuada se encuentra en el artículo Albrecht n° 47500. Aquellas alimentaciones y cargadores de batería no regulados no son adecuados y pueden ocasionar daños. Conecte el cable rojo a la terminal positiva (+) de la alimentación, y el cable negro a la terminal negativa (-) de la alimentación.

2.2 Conexión de la antena

Conecte la antena CB a la toma ANT situada en la parte posterior de la AE 6110. La antena debe sintonizarse a la banda de radio CB. Para esto use un medidor SWR. Para obtener un buen alcance de radio, la SWR no debe exceder un valor de 2. Una SWR elevada asimismo apunta a defectos de la antena, cable, o a un cortocircuito en la línea de la antena. ¡Nunca transmita sin una antena conectada!

Nota: La antena de radio debe montarse alejada de otras antenas y de fuentes de interferencias lo más posible. Las antenas CB deben normalmente montarse en o sobre superficies metálicas. Una superficie metálica suficientemente grande es esencial para el funcionamiento de la antena. Para su instalación en cabinas de fibra de vidrio o deflectores de viento de plástico, se pueden usar antenas especiales con menor toma a tierra (por ejemplo, GL 27)

3 Controles

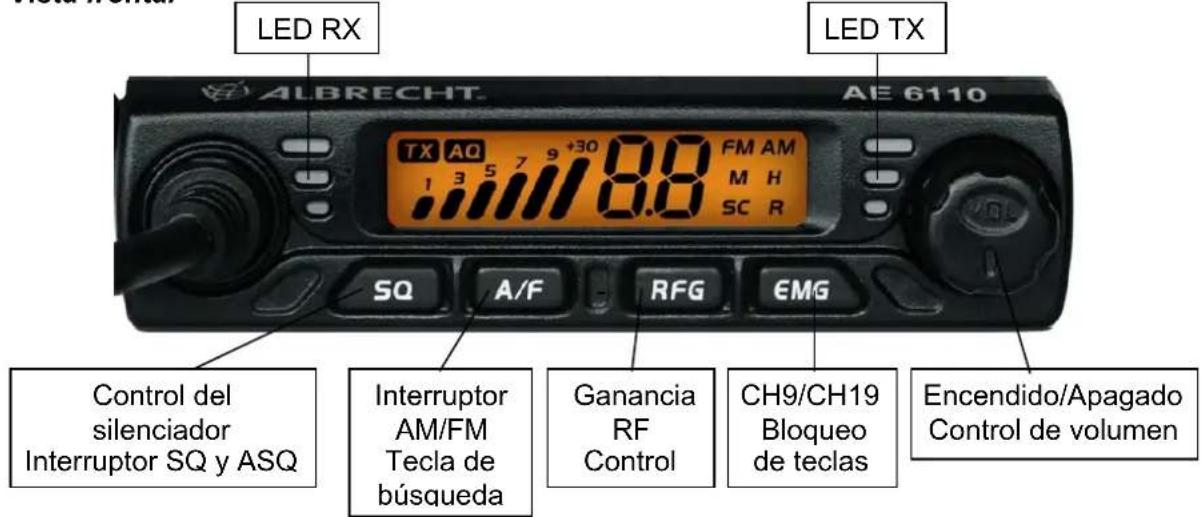

Vista frontal

LED RX ALBRECHT. AE 6110 TX AQ FM AM 1 3 5 7 9 +30 8.8 M H SC R SQ A/F RFG EMG Control del silenciador Interruptor SQ y ASQ Interruptor AM/FM Tecla de búsueda Ganancia RF Control CH9/CH19 Bloqueo de teclas Encendido/Apagado Control de volumen

4 Funcionamiento

4.1 Encendido / Apagado de la radio

1. Gire el interruptor VOL en sentido horario para encender la radio; la pantalla LCD muestra el estándar CB seguido del número de canal.
2. Gire el botón VOL en sentido antihorario hasta que haga clic. La radio se apaga.

4.2 Control de volumen

Gírelo en sentido horario para aumentar el volumen y en sentido antihorario para bajar el volumen.

4.3 Selección de canales

1. Pulse brevemente en el micrófono [UP] o [DN] para cambiar el canal de trabajo.
2. Mantenga pulsado en el micrófono [UP] o [DN] para cambiar rápido el canal de trabajo.

4.4 Control del nivel del silenciador (nivel 28 y desconectado)

1. Pulse brevemente [SQ], hasta que la pantalla LCD muestre brevemente "SQ" y posteriormente muestra X.X, X.X es equivalente al nivel de SQ.

0.F	Silenciador apagado
0.1	Nivel del silenciador más bajo
2.8	Nivel del silenciador más alto

1. Pulse el micrófono [UP] o [DN] brevemente para cambiar el nivel SQ
2. Mantenga pulsado en el micrófono [UP] o [DN] para cambiar rápido el nivel SQ.
3. Mantenga pulsado [SQ] o espere 3 segundos para guardar y salir.

Nota: Un nivel SQ más alto requiere una señal más fuerte para abrir el altavoz y oír la llamada.

4.5 Control ASQ (9 niveles)

1. Mantenga pulsada la tecla [SQ] hasta que la pantalla LCD muestre AQ; se enciende la función ASQ. La pantalla LCD muestra "A.X"; es sinónimo del nivel ASQ.

A.1	Nivel ASQ más bajo
A.9	Nivel ASQ más alto

1. Pulse brevemente en el micrófono [UP] o [DN] para cambiar el nivel ASQ
2. Mantenga pulsado en el micrófono [UP] o [DN] para cambiar rápido el nivel ASQ.
3. Mantenga pulsado [SQ] o espere 3 segundos para guardar y salir.

Nota: Un nivel ASQ más alto requiere una señal más fuerte para abrir el altavoz y oír la llamada.

4.6 Tipo de modulación

1. Pulse brevemente la tecla [A/F] para cambiar entre modo AM /FM.
2. La pantalla LCD muestra el modo seleccionado.

4.7 Control de ganancia RF

1. Pulse brevemente la tecla[RFG]; la pantalla LCD muestra R y el nivel de ganancia RF actual parpadea.
2. Pulse brevemente en el micrófono [UP] o [DN] para cambiar el nivel de atenuación.
3. Pulse brevemente la tecla[RFG] para salir del control de nivel de ganancia RF.

Nota: Cuando la función RFG está conectada, la pantalla LCD muestra "R"; si se selecciona el nivel RFG 6 indica que la atenuación es 6 dB

4.8 Canal de emergencia

1. Pulse brevemente la tecla [EMG] para elegir CH9; el número de canal parpadea.
2. Vuelva a pulsar brevemente la tecla [EMG] para elegir CH19; el número de canal parpadea.
3. Vuelva a pulsar brevemente la tecla [EMG] por tercera vez para volver al último canal normal.

4.9 Bloqueo de teclas

1. Mantenga pulsada la tecla [EMG] durante más de 2 segundos para bloquear las teclas; la pantalla LCD muestra "LC".
2. Mantenga pulsada la tecla [EMG] durante más de 2 segundos para desbloquear las teclas; la pantalla LCD muestra OF.

Nota: En modo bloqueo, no funciona ninguna tecla excepto PTT.

4.10 Función de búsqueda

1. Mantenga pulsado [A/F] para iniciar la función de búsqueda; "SC" parpadea en la pantalla LCD.
2. Pulse en el micrófono [UP] o [DN] para cambiar la dirección de la búsqueda durante ésta.
3. Pulse la tecla [A/F] o [PTT] para salir de la función de búsqueda.

4.11 Cambio del estándar CB

1. Mantenga pulsado [A/F] mientras enciende la radio, hasta que la pantalla LCD muestre las normas.
2. Pulse en el micrófono [UP] o [DN] para elegir las normas que desee.
3. Apáguelo y vuélvalo a encender

Se puede conectar un altavoz externo (8 Ohmios) a la toma mono de 3.5mm situada en la parte posterior de la radio. El altavoz integrado se apaga automáticamente cuando se inserta un enchufe en esta toma.

4.13 Restaurar la configuración por defecto de fábrica

1. Mantenga pulsada la tecla [SQ] mientras enciende la radio hasta que la pantalla LCD muestre "rt".
2. Toda la configuración de canales y funciones volverá a la configuración por defecto de fábrica tras la operación que se menciona arriba.

5 Garantía y mantenimiento

El fabricante / distribuidor ofrece una garantía de dos años de este producto contados a partir de la fecha de compra. Esta garantía cubre cualquier funcionamiento incorrecto causado por componentes defectuosos o funciones incorrectas durante el periodo de la garantía. Quedan excluidos de la garantía aquellos daños provocados por un uso incorrecto, o infló externas.

Para reclamaciones en garantía, rogamos, se ponga en contacto con su distribuidor local. El distribuidor reparará, cambiará o enviará el dispositivo a un centro de mantenimiento autorizado.

En caso de que no pueda ponerse en contacto con el distribuidor, envíe la unidad directamente a la dirección de mantenimiento especificada en 'www.service.alan-electronics.de'. Por favor, adjunte su prueba de compra del producto y describa el funcionamiento incorrecto de la forma más precisa posible.

Puede descargar las últimas versiones de los manuales de usuario y declaración de conformidad en cualquier momento en nuestro servidor:

http://www.service.alan-electronics.de

6 Eliminación y reciclaje

Esta radio se ha fabricado con emisiones bajas conforme a la directiva europea WEEE. Rogamos tenga en cuenta que los dispositivos eléctricos y electrónicos no deben eliminarse con los residuos domésticos; devuelva estos dispositivos a los puntos de recogida. La devolución de los dispositivos es gratuita para los usuarios finales, ya que la industria cubre los costes de eliminación. Al devolver el dispositivo a un punto de recogida contribuye al reciclaje de valiosas materias primas

7 Especificación

Dimensiones	102 x 100 x 25 mm ^3
Peso	450 gr
Tensión de corriente	13,2 V
Consumo de corriente	2 A máximo
Rango de temperaturas de funcionamiento	-20 a +50 °C
Toma de antena	UHF, SO-239
Error de frecuencia	< +/- 300 Hz
Alimentación TX	4 Vatios
Transmisiones ilícitas	< 4 nW (-54 dBm)
Potencia de canal adyacente	< 20 μW
Desviación FM	1,9 kHz
Índice de modulación AM	85-90%
Sensibilidad RX	Superior a 1 μV
Rechazo de imagen	70 dB
Rechazo de canal adyacente	60 dB
Salida de audio	1 vatios en 8 Ohmios
Respuesta de frecuencia	300-3000 Hz

8 Declaración de conformidad – Konformitätserklärung

CE!

Por la siguiente, declaramos que nuestros producto:/Wir erklären hiermit, dass unser Produkt

CB-Radio Albrecht AE 6110

Satisface toda la normativa técnica dentro del ámbito de las Directivas del Consejo de la EU, Estándares Europeos y aplicaciones nacionales de frecuencia:/ alle technischen Anforderungen im Geltungsbereich der EU Richtlinien, europäischer Normen und nationaler Frequenzanwendungen einhält:

Se han realizado todas las pruebas esenciales a la radio. /

Alan Electronics GmbH declare, bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE, del Parlamento Europeo y del Consejo de 9 de marzo de 1999, transpuesta a la legislacion espanola mediante el Real Decreto 1890/2000, de 20 de noviembre.

Lugar y fecha de emisión:

Para el AE 6110 son de aplicación las siguientes normas para su configuración y uso

País	80/40	40/40	40 FM	Comentarios
Austria	✕	√	√
Bélgica	✕	√	√
Bulgaria	✕	√	√
Croacia	✕	√	√
Chipre	✕	√	√
República Checa	√	√	√
Dinamarca	✕	√	√
Estonia	✕	√	√
Finlandia	✕	√	√
Francia	✕	√	√
Alemania	√	√	√	Las estaciones bases situadas en la cercanía de la frontera (excepto CZ) necesitan una licencia para el funcionamiento de los canales 41-80.
Grecia	✕	√	√
Hungría	✕	√	√
Islandia	✕	√	√
Irlanda	✕	√	√
Italia	✕	√	√	Es necesario el registro para los nacionales. Visitantes extranjeros gratis.
Letonia	✕	√	√
Liechtenstein	✕	√	√
Lituania	✕	√	√
Luxemburgo	✕	√	√
Malta	✕	✕	√
Mónaco	✕	√	√
Países Bajos	✕	√	√
Noruega	✕	√	√
Polonia	✕	√	√
Portugal	✕	√	√
Rumanía	✕	√	√
San Marino	✕	√	√
Eslovaquia	√	√	√	En funcionamiento FM sólo se permite en los canales 1-40 y 70-80.
Eslovenia	✕	√	√
España	✕	√	√	Es necesario el registro y las tasas regulares para los habitantes. Visitantes extranjeros gratis.
Suecia	✕	√	√
Suiza	✕	√	√
Reino Unido	✕	✕	√

Estado actual: Diciembre 2014

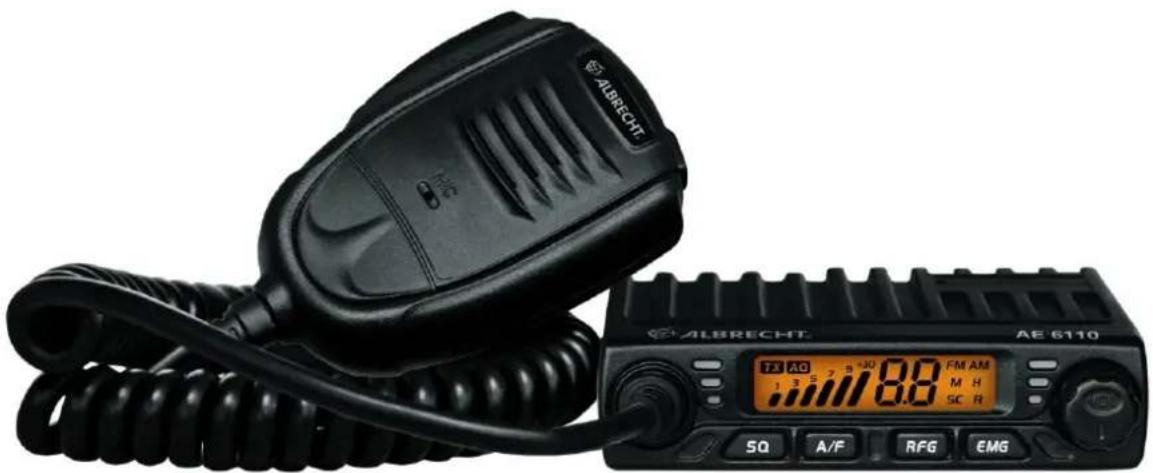

ALBRECHT®
