| Tipo di prodotto | Ricevitore per sistema guida turistica (walkie-talkie ricevitore) |
| Marca | Albrecht |
| Modello | ATR 200 |
| Dimensioni (circa) | 120 x 50 x 30 mm |
| Peso (circa) | 150 g (con batteria) |
| Alimentazione | Batteria ricaricabile integrata, ricarica tramite micro USB |
| Autonomia | Non specificata nel manuale |
| Frequenze | Bande UHF (preprogrammate) |
| Canali | Preprogrammati con combinazioni canale/CTCSS |
| CTCSS | Sì, codici di sottotono |
| Display | Schermo LCD: canale, livello batteria, volume |
| Volume | Regolabile da 0 a 8 |
| Cuffia | Obbligatoria (uscita jack 3,5 mm), nessun altoparlante integrato |
| Porta micro USB | Sì, per la ricarica |
| Blocco tasti | Sì, tasto dedicato |
| Manuale d'uso | Manuale di 32 pagine scaricabile gratuitamente |
| Manutenzione e pulizia | Panno umido, niente solventi |
| Istruzioni di sicurezza | Non aprire, non modificare, non usare vicino a una radio |
| Garanzia | 2 anni europea |
| Certificazione CE | Conforme alla direttiva 2014/53/UE |
| Ricambi / riparabilità | Non riparare da soli, contattare il servizio assistenza autorizzato |
Domande frequenti - ATR 200 ALBRECHT
Domande degli utenti su ATR 200 ALBRECHT
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Walkie-talkie in formato PDF gratuitamente! Trova il tuo manuale ATR 200 - ALBRECHT e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ATR 200 del marchio ALBRECHT.
MANUALE UTENTE ATR 200 ALBRECHT
- Istruzioni per l'uso (Istruzioni Generali PMR) 26
- Comandi 27
- Funzionamento della radio 28
3.1. Accensione/spegnimento.... 28
3.2. Ricevi.... 28
3.3. Livello volume.... 28
3.4. Selezione del canale 28
3.5. Display livello batteria.... 29
3.6. Caricamento del dispositivo.... 29 - Garanzia europea di 2 anni 30
- Dichiarazione di Conformità CE 31
- Smaltimento di dispositivi elettronici difettosi 31
- Dove trovare la documentazione e suggerimenti per l'assistenza 32
1. Istruzioni per l'uso (Istruzioni Generali PMR)
L'ATR200 è destinato ad essere utilizzato come ricevitore per la ALBRECHT Tour Guide del sistema.
Nota: Prima di utilizzare l'apparecchio, leggere attentamente le istruzioni per l'uso e conservarle per futura consultazione!
Raccomandazioni specifiche:
Non utilizzare mai l'apparecchio in prossimità di una radio per evitare interferenze.
Pulire l'apparecchio con un panno umido. Non utilizzare agenti e solventi per la pulizia.
Non modificare l'apparecchio in alcun modo. In caso di danneggiamento, assicurarsi che l'apparecchio sia controllato da un professionista qualificato.

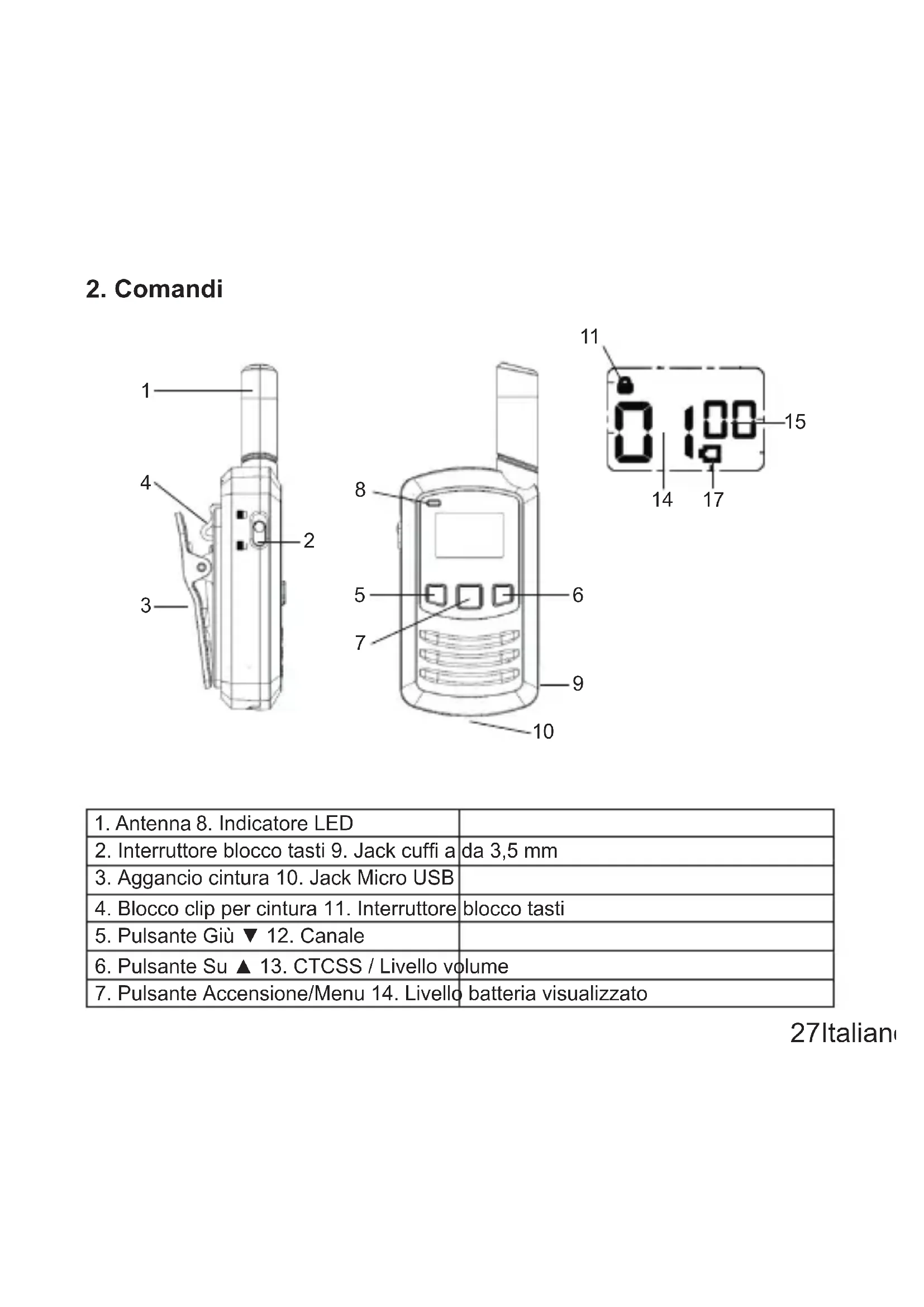

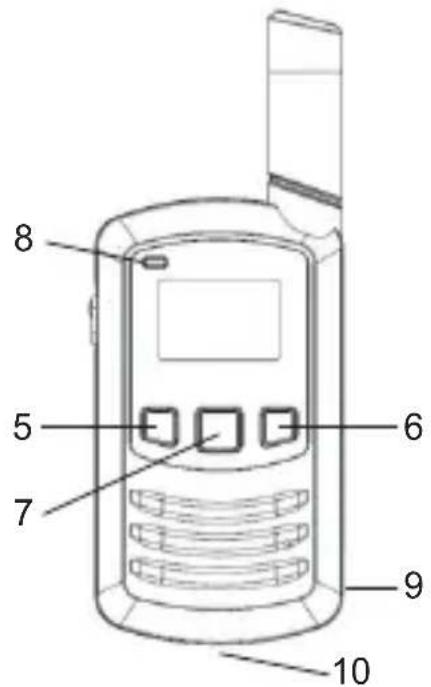

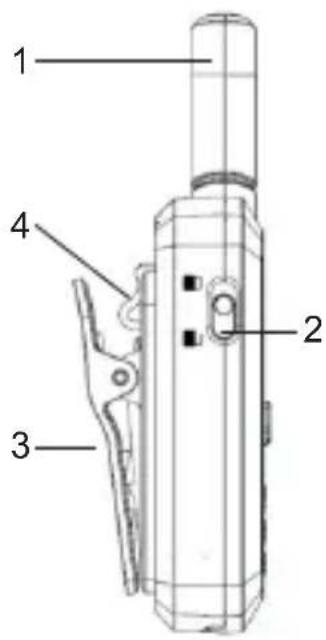

2. Comandi
| 2. Interruttore blocco tasti 9. Jack cuffi a | da 3,5 mm |
| 3. Aggancio cintura 10. Jack Micro USB | |
| 4. Blocco clip per cintura 11. Interruttore | blocco tasti |
| 5. Pulsante Giù ▼ 12. Canale | |
| 6. Pulsante Su ▲ 13. CTCSS / Livello volume | |
| 7. Pulsante Accensione/Menu 14. Livello batteria visualizzato | |
27Italian
3. Funzionamento della radio
La batteria interna all'ATR200 deve essere completamente caricata prima del primo utilizzo.
Per ottenere una linea più piccola, questo dispositivo non incorpora un altoparlante. Quindi una cuffia deve essere sempre utilizzata per ascoltare i segnali ricevuti.
3.1. Accensione/spegnimento
Premere e tenere premuto il tasto 'M' per 2 secondi per accedere il dispositivo.
L'LCD inizialmente mostra i livello della batteria da 1 a 5 per due secondi. Quindi, il canale attivo e il codice CTCSS è visualizzato.
Premere e tenere premuto ‘M’ nuovamente per 2 secondi per spegnere la radio.
Nota: Per accendere o spegnere l'unità, il blocco della tastiera deve essere disattivato.
3.2. Ricevi
La radio è continuamente in modalità di ricezione quando l'unità è accesa e non trasmette. L'indicatore LED si illumina blu quando la radio sta ricevendo un segnale che apre lo squelch.
3.3. Livello volume
Il volume può essere regolato da 0 a 8 con il tasto ‘▼’ o ‘▲’. Il passo del volume è quindi visualizzato sull'LCD. 8 è il massimo, a 0 il suono è silenziato.
3.4. Selezione del canale
Premere una volta il pulsante Menu ‘M’. Il numero di canale lampeggia. Selezionare il canale desiderato con ‘▼’ o ‘▲’. Premere nuovamente ‘M’ per la successiva voce del menu o accendere 3 secondi. Le memorie canale sono già preprogrammate con il canale e le combinazioni CTCSS. Per maggiori informazioni si veda la tabella nel capitolo delle specifiche.
28 Italiano
3.5. Display livello batteria
Quando il dispositivo è acceso, lo stato della carica (da 1 a 5) è visualizzato per due secondi.
Se il dispositivo è già acceso, deve essere spento e riacceso brevemente.
3.6. Caricamento del dispositivo
Collegare il jack Micro USB dell'ATR200 con il rispettivo cavo all'adattatore USB CA o altra sorgente USB.
Durante la carica, il LED di stato si accende rosso. Il LED si spegne quando la batteria è completamente carica.
4. Garanzia europea di 2 anni
Il negozio distributore, fornitore o rivenditore garantisce all'acquirente originale del prodotto che, qualora esso dovesse, in tutto o in parte, risultare difettoso, in normali condizioni di utilizzo, nei materiali o nella manodopera, entro 2 anni dalla data dell'acquisto originale, tali difetti saranno riparati o il prodotto sarà sostituito da uno nuovo o rigenerato (a scelta del produttore), senza costi aggiuntivi per le parti sostituite o i lavori di riparazione. Per ottenere la riparazione o la sostituzione nei termini di questa garanzia, il prodotto deve essere inviato con la prova di copertura della garanzia (ad es. una fattura datata), descrizione del difetto, al distributore, rivenditore o suo partner di riparazione autorizzato.
La Società declina ogni responsabilità per la portata delle comunicazioni di questo prodotto. La garanzia non si applica se il prodotto o parte, secondo la società, è stato danneggiato a causa di alterazione, installazione impropria, cattivo utilizzo, abuso, negligenza, incidente, o per rimozione o cancellazione del numero seriale/etichetta codice a barre di fabbrica. La garanzia non si applica agli accessori o per problemi causati da utilizzo di accessori non autorizzati o raccomandati come batterie, alimentatori esterni e sovratensione causata da alimentatori esterni, lampadine, antenne rotte, clip per cintura rotte, vetrini acrilici e parti alloggiamento rotti o danneggiati.
Contattare il rivenditore o la persona da cui si è acquistata la radio. In alternativa, se la radio è stata acquistata in Germania, è possibile inviarla direttamente al nostro partner di assistenza (indirizzo riportato sull'ultima pagina).
30 Italiano
5. Dichiarazione di Conformità CE
Il fabbricante, Alan Electronics GmbH, dichiara che il tipo di apparecchiatura radio ATR200 / ATT200 è conforme alla direttiva 2014/53/UE.
Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:
http://service.alan-electronics.de/CE-Papiere
6. Smaltimento di dispositivi elettronici difettosi
La Direttiva Europea WEEE non consente di smaltire i dispositivi elettronici usati nei rifi uti domestici. I comuni locali forniscono contenitori per lo smaltimento dei dispositivi elettronici. Utilizzare queste strutture, ciò contribuirà al corretto riciclaggio del materiale elettronico in modo completamente gratuito!
31 Italian
7. Dove trovare la documentazione e suggerimenti per l'assistenza
È possibile scaricare le ultime versioni dei manuali utenti e la dichiarazione di conformità da http://www.service.alan-electronics.de
In caso di problemi, consultare i suggerimenti per l'assistenza o le domande frequenti (FAQ) prima di inviare il proprio dispositivo al centro assistenza.
Assistenza tecnica (per unità vendute in Germania):
Contattare il servizio Tecnico al num: +49 6103 9481 - 66 o via e-mail all'indirizzo e-mail: service@alan-electronics.de
Errori di stampa riservati.
