| Tipo di prodotto | Sistema di comunicazione senza fili (walkie-talkie) per guida di gruppo |
| Marca | ALBRECHT |
| Modello | TelMe |
| Gamma di frequenza | 2 403 - 2 480 MHz (banda ISM 2,4 GHz) |
| Modulazione | GFSK con salto di frequenza |
| Potenza di trasmissione | 100 mW max |
| Sensibilità di ricezione | -95 dBm |
| Portata massima | 110 metri (in campo aperto) |
| Autonomia batteria (TelMe-T/R) | 20 ore |
| Autonomia batteria (TelMe-E) | 12 ore |
| Tipo di batteria (TelMe-T/R) | Li-ion 3,7 V / 1100 mAh |
| Tipo di batteria (TelMe-E) | Li-polimero 3,7 V / 400 mAh |
| Numero di gruppi | 39 gruppi selezionabili |
| Regolazione del volume | 8 livelli |
| Ricarica | Porta Micro USB |
| Latenza vocale | < 30 ms |
| Velocità di trasmissione dati | 2 Mbps |
| Spaziatura dei canali | 1 MHz |
| Garanzia | 2 anni (europea) |
| Accessori forniti | Trasmittente-ricevente (TelMe-T), ricevitore (TelMe-R), cuffia ricevente (TelMe-E), microfono, auricolari, cinturini da collo, cavi USB |
| Accessori opzionali | Auricolare flessibile, microfono a clip, microfono a pinza, auricolare intrauricolare, stazioni di ricarica per 20 o 40 dispositivi |
| Compatibilità | Utilizzo in tutta Europa (banda ISM) |
| Display | Schermo LCD |
| Manutenzione | Pulire con un panno morbido e asciutto. Non utilizzare prodotti aggressivi. |
| Sicurezza | Conforme alle direttive CE (99/05/CE, 2004/108/CE, 2006/95/CE). Non esporre a umidità o temperature estreme. |
Domande frequenti - TelMe ALBRECHT
Domande degli utenti su TelMe ALBRECHT
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Walkie-talkie in formato PDF gratuitamente! Trova il tuo manuale TelMe - ALBRECHT e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. TelMe del marchio ALBRECHT.
MANUALE UTENTE TelMe ALBRECHT
Variante: TM-11R, TM-11E

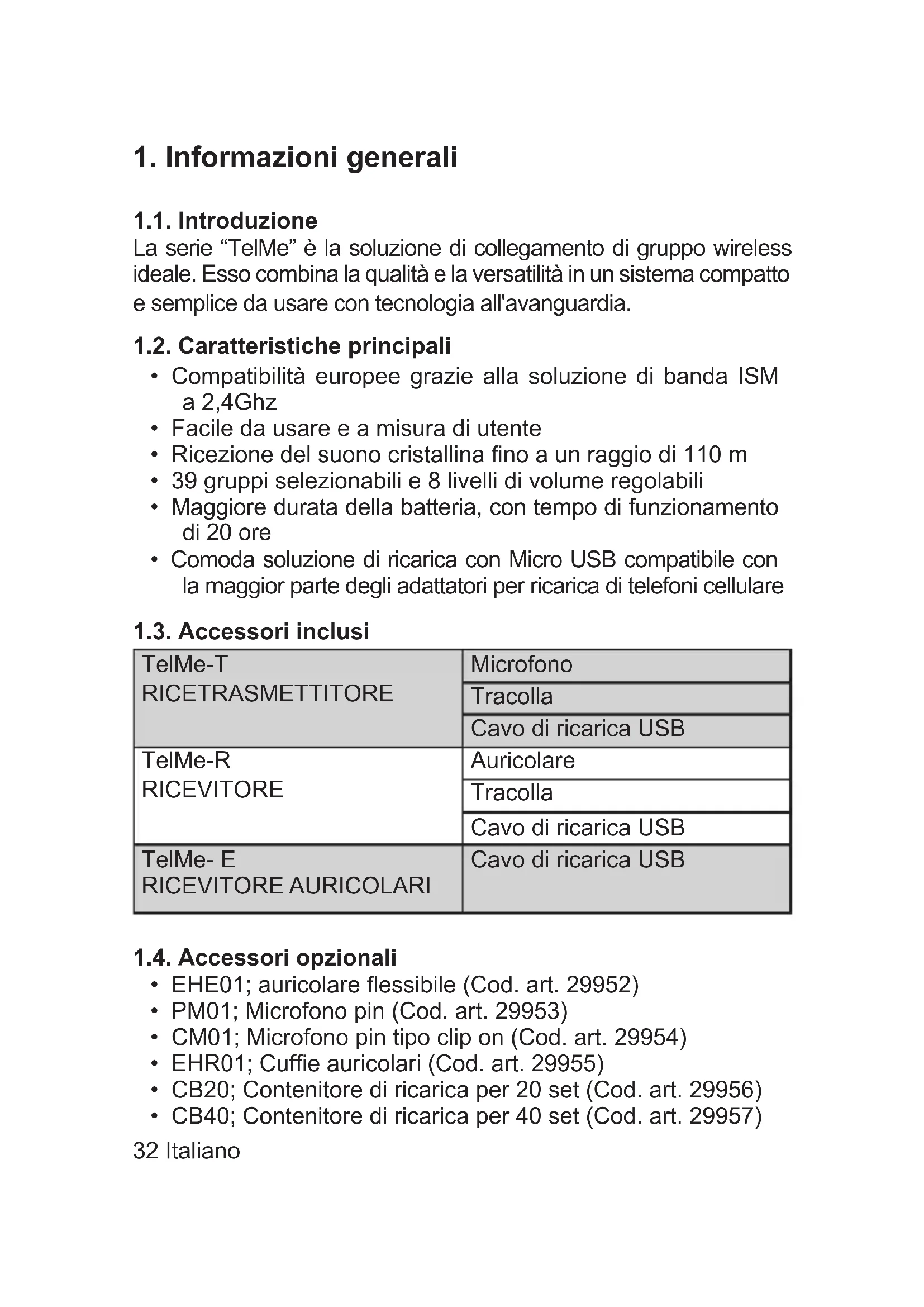

1. Informazioni generali
1.1. Introduzione
La serie “TelMe” è la soluzione di collegamento di gruppo wireless ideale. Esso combina la qualità e la versatilità in un sistema compatto e semplice da usare con tecnologia all'avanguardia.
1.2. Caratteristiche principali
- Compatibilità europee grazie alla soluzione di banda ISM a 2,4Ghz
- Facile da usare e a misura di utente
- Ricezione del suono cristallina fino a un raggio di 110 m
• 39 gruppi selezionabili e 8 livelli di volume regolabili - Maggiore durata della batteria, con tempo di funzionamento di 20 ore
- Comoda soluzione di ricarica con Micro USB compatibile con la maggior parte degli adattatori per ricarica di telefoni cellulare
1.3. Accessori inclusi
| TelMe-TRICETRASMETTITORE | Microfono |
| Tracolla | |
| Cavo di ricarica USB | |
| TelMe-RRICEVITORE | Auricolare |
| Tracolla | |
| Cavo di ricarica USB | |
| TelMe- ERICEVITORE AURICOLARI | Cavo di ricarica USB |
1.4. Accessori opzionali
• EHE01; auricolare flessibile (Cod. art. 29952)
• PM01; Microfono pin (Cod. art. 29953)
• CM01; Microfono pin tipo clip on (Cod. art. 29954)
• EHR01; Cuffie auricolari (Cod. art. 29955)
- CB20; Contenitore di ricarica per 20 set (Cod. art. 29956)
• CB40; Contenitore di ricarica per 40 set (Cod. art. 29957)
32 Italiano
2. Comandi e indicatori
| 1 Interruttore di accensione |
| 2 Porta di ricarica USB |
| 3 LOD |
| 4 Pulsante di scelta modalità |
| 5 Pulsante Giù |
| 6 Pulsante Su |
| 7 Ingresso Microfono |
| 8 Ingresso Aux |
| 9 Ingresso Cuffia 1 |
| 10 Ingresso Cuffia 2 |
2.3. TelMe-E
| 1 | Tasto Volume GIÙ |
| 2 | Tasto Volume SU |
| 3 | Interruttore di accensione |
| 4 | LED monitoraggio batteria |
| 5 | LED stato operativo |
| 6 | LED carica batteria |
3. Modalità di utilizzo
3.1. Accensione/spegnimento
Accendere le unità premendo l'interruttore "Power" verso l'alto. Il display LCD si accende e mostra il numero di gruppo selezionato. Premere l'interruttore "Power" per spegnere il dispositivo.
34 Italiano
Per il ricevitore auricolari TelMe-E premere e tenere premuto il pulsante “Power” per 2 secondi. Il “LED di stato operativo blu” lampeggia ogni 2 sec.
Premere e tenere premuto il pulsante “Power” per 2 secondi per spegnere nuovamente il dispositivo. Il “LED di stato operativo” rosso lampeggia 5 volte rapidamente e si spegne.
3.2. Trasmissione (solo TelMe-T)
La trasmissione è avviata automaticamente non appena il dispositivo è acceso. Il LCD mostra “TALK”
3.3. Ricezione (solo TelMe-R)
L'unità inizia a ricevere automaticamente dopo l'accensione. La barra di livello di segnale cambia a seconda della potenza del segnale ricevuto.
Per il ricevitore auricolari TelMe-E fare riferimento a 3.4 Selezione gruppo e impostare prima Selezione gruppo. Se non si è impostato Selezione gruppo in precedenza o se si vuole modificare la Selezione gruppo dall'ultima volta che si è usato.
Il “LED di stato operativo blu” lampeggia due volte in 5 secondi una volta che il numero del gruppo corrisponde tra TelMe-T e TelMe-E ed è pronto a ricevere un segnale.
3.4. Selezione gruppo
Premere verso il basso l'interruttore "Power", premere e tenere premuto il pulsante "▲" e "▼" contemporaneamente e premere l'interruttore "Power" verso l'alto. "GRP" lampeggia sull'LCD. Scegliere il numero di Gruppo desiderato premendo il pulsante "▲" o "▼" e quindi rilasciare tutti i pulsanti per più di 5 secondi per confermare. Il lampeggio di "GRP" sull'LCD si interrompe e il numero di Gruppo selezionato è visualizzato.
per TelMe-E; Inviare il segnale di trasmissione di TelMe-T a TelMe-E dopo aver impostato il Numero gruppo desiderato su TelMe-T. Accendere l'alimentazione di TelMe-E premendo il pulsante "Power" per più di 2 secondi.
Poi premere e tenere premuto il pulsante “▲” e “▼” di TelMe-E contemporaneamente per più di 2 secondi.
TelMe-E è in modalità Raggruppamento e il “LED di stato operativo” lampeggia blu e rosso ripetutamente.
Il numero di gruppo corrisponde automaticamente tra TelMe-T e TelMe-E e il “LED di stato operativo” di TelMe-E lampeggia blu due volte per 5 secondi e poi diventa rosa.
Se il Raggruppamento fallisce entro 5 secondi, il TelMe-E passa alla modalità generale. In tal caso, è necessario eseguire la procedura di selezione nuovamente dall'inizio.
3.5. Volume Su/Giù (solo TelMe-R)
Premere una volta il pulsante “Mode”. “VOL” appare a destra accanto al livello di volume attualmente selezionato. Modificare il livello di volume premendo “▲” o “▼”. Sono disponibili livelli di volume 0-8.
Per TelMe-E; Premere il pulsante “▲” per alzare il volume e il pulsante “▼” per abbassare il volume direttamente senza la selezione “Mode”.
3.6. Accensione/spegnimento Side Tone (solo TelMe-T)
La funzione Side Tone attivata permette all'utente di ascoltare la sua stessa voce o file audio esterno riprodotto durante la trasmissione.
Per selezionare l'accensione/spegnimento Side Tone, premere l'interruttore "Power" verso il basso, premere e tenere premuto i pulsanti "▲" e "▼" contemporaneamente e premere l'interruttore "Power" verso l'alto. Sull'LCD, "GRP" lampeggia. Poi, premere il pulsante "Mode" e selezionare con i pulsanti "▲" o "▼" se si vuole attivare ("SO") o disattivare ("SF") la funzione Side Tone. Rilasciare tutti i pulsanti per più di 3 secondi per confermare la propria impostazione.
3.7. Batteria
La batteria ricaricabile agli ioni di litio da 3,7 V, 1.100 mAh deve essere inserita nell'unità con i contatti rivolti verso il basso. Collegare il cavo di ricarica USB alla porta USB per ricaricare la batteria. Il LED di colore rosso nell'angolo in alto a destra del dispositivo si accende durante la ricarica e si spegne quando la batteria è completamente carica.
TelMe-E; La batteria ricaricabile ai polimeri di litio da 3,7V, 400mA è installata nel dispositivo.
Per caricare la batteria, collegare il cavo di ricarica USB alla porta USB. Il LED di colore rosso nel dispositivo si accende durante la ricarica e si spegne quando la batteria è completamente carica. In caso di batteria scarica, il LED rosso lampeggia per 5 secondi
4. SPECIFICHE
| Frequenza ISM 2.403 ~ 2.480MHz | |
| Modulazione GFSK con salto | |
| Uscita TX 100mW max | |
| Sensibilità RX -95dBm | |
| Latenza voce <30ms | |
| Intervallo CH 1MHz | |
| Frequenza dati 2 Mbps | |
| Batteria TelMe-T/R Ioni di litio 3,7 V/1.100 mAh | |
| Batteria TelMe-E Polimeri di litio 3,7V/400mAh | |
| Durata batteria TelMe-T/R 20 ore | |
| Durata batteria TelMe-E 12 ore | |
5. Garanzia europea di 2 anni
Il negozio distributore, fornitore o rivenditore garantisce all'acquirente originale del prodotto che, qualora esso dovesse, in tutto o in parte, risultare difettoso, in normali condizioni di utilizzo, nei materiali o nella manodopera, entro 2 anni dalla data dell'acquisto originale, tali difetti saranno riparati o il prodotto sarà sostituito da uno nuovo o rigenerato (a scelta del produttore), senza costi aggiuntivi per le parti sostituite o i lavori di riparazione. Per ottenere la riparazione o la sostituzione nei termini di questa garanzia, il prodotto deve essere inviato con la prova di copertura della garanzia (ad es. una fattura datata), descrizione del difetto, al distributore, rivenditore o suo partner di riparazione autorizzato.
La Società declina ogni responsabilità per la portata delle comunicazioni di questo prodotto. La garanzia non si applica se il prodotto o parte, secondo la società, è stato danneggiato a causa di alterazione, installazione impropria, cattivo utilizzo, abuso, negligenza, incidente, o per rimozione o cancellazione del numero seriale/etichetta codice a barre di fabbrica. La garanzia non si applica agli accessori o per problemi causati da utilizzo di accessori non autorizzati o raccomandati come batterie, alimentatori esterni e sovratensione causata da alimentatori esterni, lampadine, antenne rotte, clip per cintura rotte, vetrini acrilici e parti alloggiamento rotti o danneggiati.
Contattare il rivenditore o la persona da cui si è acquistata la radio. In alternativa, se la radio è stata acquistata in Germania, è possibile inviarla direttamente al nostro partner di assistenza (indirizzo riportato sull'ultima pagina).
6. Dichiarazione di Conformità
CE
Produttore: Maytel Co., Ltd
Indirizzo: #417 Doosan Venture Digm 126-1, Pyeonchon-dong, Dongan-gu, Anyang-si, Gyeonggi-do, Repubblica di Corea
Distributore Alan Electronics GmbH
Nome prodotto: TelMe
Numero modello: TM-11T
Modello variante: TM-11R, TM-11E
Il prodotto menzionato in precedenza è conforme ai seguenti standard e soddisfa i requisiti essenziali delle direttive CE 99/05/CE, 2004/108/CE e 2006/95/CE. Questa radio può essere usata solo in UE e altri stati che applicano la direttiva R&TTE della Comunità Europea.
| Standard Versione | |
| EN 301 489-1 V1.9.2:2011 | |
| EN 301 489-17 V2.2.1:2012 | |
| EN 300 328 V1.8.1:2012 | |
| EN 60950-1 2006+A11:2009+A1:2010+A12:2011 | |
6.1. Dove trovare la documentazione e suggerimenti per l'assistenza
La nostra documentazione tecnica è aggiornata regolarmente. È possibile scaricare le ultime versioni dei manuali utente, documenti tecnici e anche la dichiarazione di conformità originale bilingue, nonché i suggerimenti per l'assistenza o le Domande Frequenti in qualsiasi momento dal nostro server all'indirizzo
http://www.service.alan-electronics.de
In caso di problemi, verificare i suggerimenti di assistenza o le domande frequenti (FAQ) prima di inviare il proprio TelMe al centro assistenza.
6.2. Smaltimento di dispositivi elettronici difettosi
La Direttiva Europea WEEE non consente di smaltire i dispositivi elettronici usati nei rifiuti domestici. I comuni locali forniscono contenitori per lo smaltimento dei dispositivi elettronici. Utilizzare queste strutture, ciò contribuirà al corretto riciclaggio del materiale elettronico in modo completamente gratuito!
Partner assistenza in Germania (solo per radio vendute in Germania):
Assistenza Alan
c/o Transerv2000 Servizio Riparazione GmbH & Co.KG
Servicecenter Frankfurt
Robert-Bosch-Str. 35
D-64625 Bensheim
Riparazioni e richieste tecniche:
Tel.: (+49) (0)62519856 0 55
e-mail: service.alan@transerv2000.de
In altri paesi, contattare i propri distributori locali in caso di problemi tecnici.
Errori di stampa riservati.
© 2016
