| Produkttyp | Kabelloses Kommunikationssystem (Walkie-Talkie) für Gruppenführung |
| Marke | ALBRECHT |
| Modell | TelMe |
| Frequenzbereich | 2 403 - 2 480 MHz (ISM-Band 2,4 GHz) |
| Modulation | GFSK mit Frequenzsprung |
| Sendeleistung | 100 mW max |
| Empfangsempfindlichkeit | -95 dBm |
| Maximale Reichweite | 110 Meter (im Freifeld) |
| Batterielaufzeit (TelMe-T/R) | 20 Stunden |
| Batterielaufzeit (TelMe-E) | 12 Stunden |
| Batterietyp (TelMe-T/R) | Li-Ion 3,7 V / 1100 mAh |
| Batterietyp (TelMe-E) | Li-Polymer 3,7 V / 400 mAh |
| Anzahl der Gruppen | 39 wählbare Gruppen |
| Lautstärkeeinstellung | 8 Stufen |
| Aufladen | Micro-USB-Anschluss |
| Sprachverzögerung | < 30 ms |
| Datenrate | 2 Mbit/s |
| Kanalabstand | 1 MHz |
| Garantie | 2 Jahre (europäisch) |
| Mitgeliefertes Zubehör | Sende-Empfangsgerät (TelMe-T), Empfänger (TelMe-R), Empfänger-Kopfhörer (TelMe-E), Mikrofon, Ohrhörer, Tragegurte, USB-Kabel |
| Optionales Zubehör | Flexibler Ohrhörer, Krawattenmikrofon, Klippmikrofon, In-Ear-Kopfhörer, Ladehalter für 20 oder 40 Geräte |
| Kompatibilität | Verwendung in ganz Europa (ISM-Band) |
| Anzeige | LCD-Bildschirm |
| Pflege | Mit einem weichen, trockenen Tuch reinigen. Keine aggressiven Reinigungsmittel verwenden. |
| Sicherheit | Konform mit CE-Richtlinien (99/05/EG, 2004/108/EG, 2006/95/EG). Nicht Feuchtigkeit oder extremen Temperaturen aussetzen. |
Häufig gestellte Fragen - TelMe ALBRECHT
Benutzerfragen zu TelMe ALBRECHT
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Walkie-Talkies kostenlos im PDF-Format! Finden Sie Ihr Handbuch TelMe - ALBRECHT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. TelMe von der Marke ALBRECHT.
BEDIENUNGSANLEITUNG TelMe ALBRECHT
Bedienungsanleitung / Manual
Deutsch / English / Français / Italiano

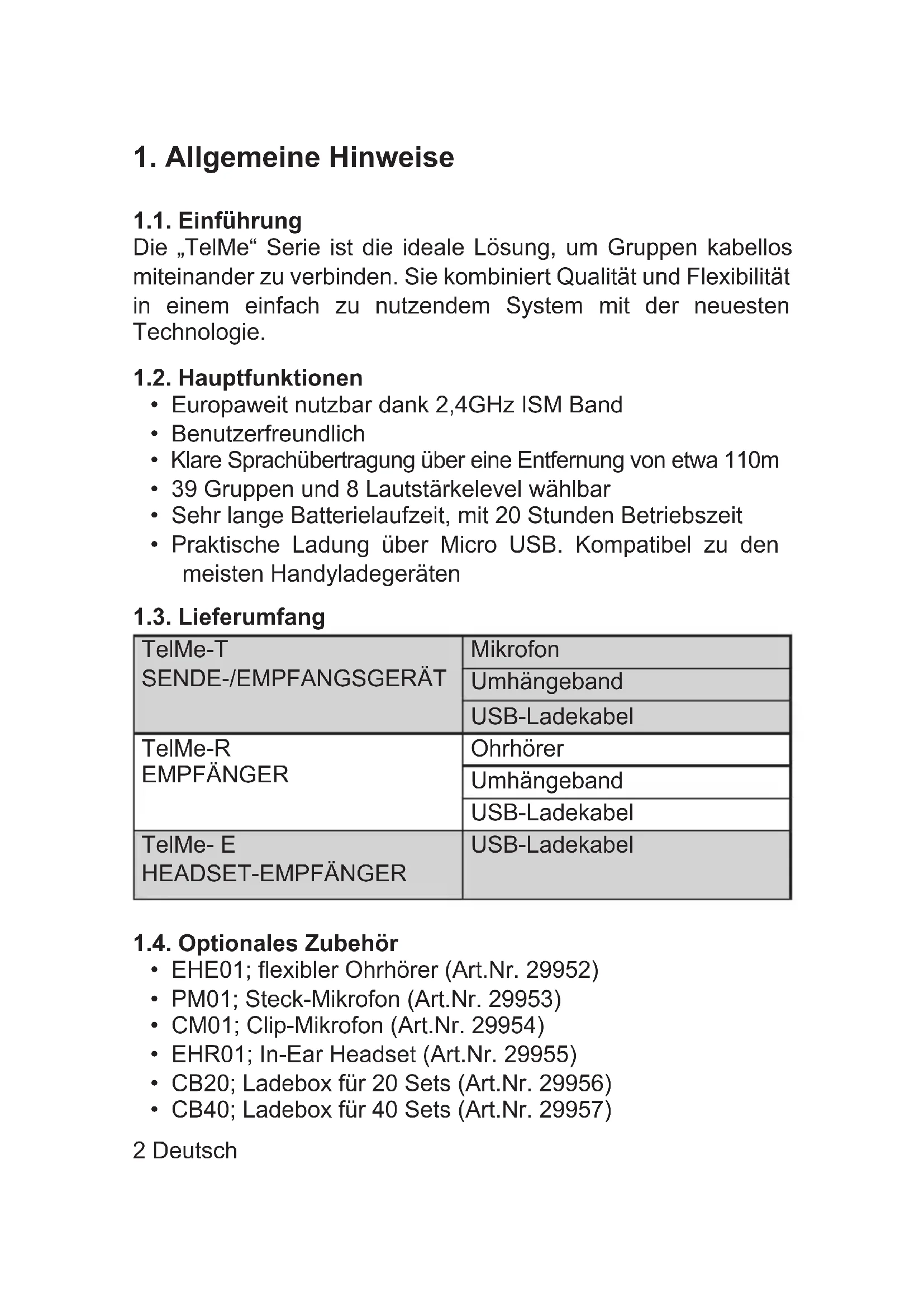

1. Allgemeine Hinweise
1.1. Einführung
Die „TelMe“ Serie ist die ideale Lösung, um Gruppen kabellos miteinander zu verbinden. Sie kombiniert Qualität und Flexibilität in einem einfach zu nutzendem System mit der neuesten Technologie.
1.2. Hauptfunktionen
• Europaweit nutzbar dank 2,4GHz ISM Band
- Benutzerfreundlich
- Klare Sprachübertragung über eine Entfernung von etwa 110m
• 39 Gruppen und 8 Lautstärkelevel wählbar
- Sehr lange Batterielaufzeit, mit 20 Stunden Betriebszeit
- Praktische Ladung über Micro USB. Kompatibel zu den meisten Handyladegeräten
1.3. Lieferumfang
| TelMe-TSENDE-/EMPFANGSGERÄT | Mikrofon |
| Umhängeband | |
| USB-Ladekabel | |
| TelMe-REMPFÄNGER | Ohrhörer |
| Umhängeband | |
| USB-Ladekabel | |
| TelMe-EHEADSET-EMPFÄNGER | USB-Ladekabel |
1.4. Optionales Zubehör
• EHE01; flexibler Ohrhörer (Art.Nr. 29952)
• PM01; Steck-Mikrofon (Art.Nr. 29953)
• CM01; Clip-Mikrofon (Art.Nr. 29954)
• EHR01; In-Ear Headset (Art.Nr. 29955)
• CB20; Ladebox für 20 Sets (Art.Nr. 29956)
• CB40; Ladebox für 40 Sets (Art.Nr. 29957)
2 Deutsch
2. Bedienelemente und Anzeigen
| 1 An-/Ausschalter |
| 2 USB Ladeanschluss |
| 3 Display |
| 4 Modustaste |
| 5 Abwärtstaste |
| 6 Aufwärtstaste |
| 7 Mikrofonanschluss |
| 8 Aux-Eingang |
| 9 Kopfhöreranschluss 1 |
| 10 Kopfhöreranschluss 2 |

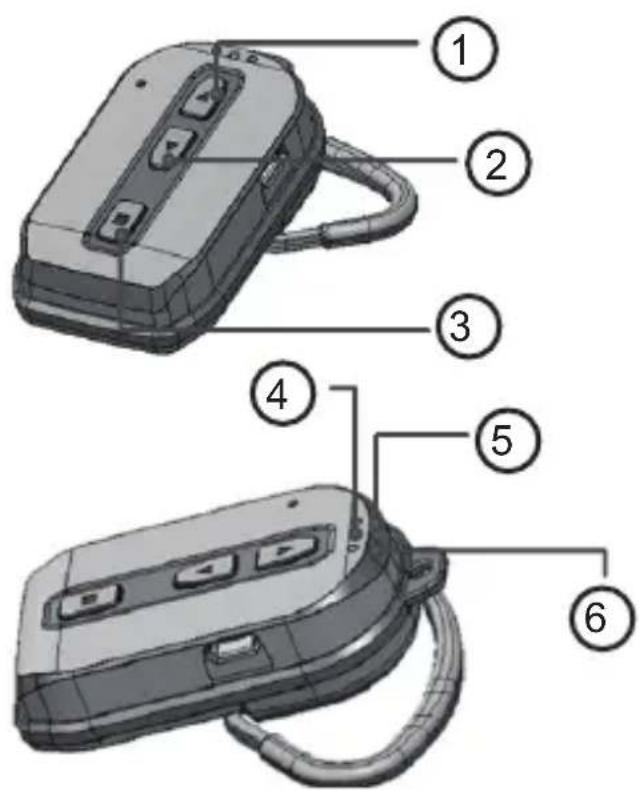

2.3. TelMe-E
| 1 | Lautstärke-niedriger-Taste |
| 2 | Lautstärke-höher-Taste |
| 3 | An-/Aus-Taste |
| 4 | Akkustands-LED |
| 5 | Status-LED |
| 6 | Akku-laden-LED |
3. Bedienung
3.1. Ein/Aus
Zum Einschalten, schieben Sie die „An-/Aus-Taste“ nach oben. Im Display erscheint die gewählte Gruppennummer. Drücken Sie die „An-/Aus-Taste“ nach unten, um das Gerät auszuschalten.
4 Deutsch
Beim TelMe-E Headset-Empfänger drücken Sie die „An-/Aus-Taste“ mehr als 2 Sekunden lang. Die blaue Status-LED blinkt alle 2 Sekunden.
Schieben Sie die „An-/Aus-Taste“ erneut mehr als 2 Sekunden lang, um das Gerät auszuschalten. Die rote Status-LED blinkt 5-mal in schneller Folge..
3.2. Senden (nur TelMe-T)
Das Gerät sendet ständig, wenn es eingeschaltet ist. Auf dem LCD wird „TALK“ angezeigt.
3.3. Empfang (nur TelMe-R)
Der Empfangsmodus wird automatisch gestartet, sobald das Gerät eingeschaltet wird. Die Balkenanzeige zeigt die Stärke des Empfangssignals an.
Für den TelMe-E-Headset-Empfänger siehe 3.4 Gruppenwahl und stellen Sie die Gruppenwahl als Erstes ein, wenn Sie die Gruppenwahl noch nicht eingestellt haben oder wenn Sie sie ändern möchten. Die blaue Status-LED blinkt 2-mal in 5
Sekunden, wenn die Gruppennummer bei TelMe-T und TelMe-E übereinstimmt und das Gerät empfangsbereit ist.
3.4. Gruppenwahl
Schalten Sie das Gerät aus, schalten Sie es wieder ein während Sie die „▲“ und „▼“ gedrückt halten. Nun blinkt „GRP“ auf dem LCD. Wählen Sie die gewünschte Gruppe, indem sie „▲“ oder „▼“ drücken. Die Auswahl wird nach 5 Sekunden ohne Tastendruck bestätigt. „GRP“ hört auf zu blinken und die gewählte Gruppennummer wird angezeigt.
Beim TelMe-E senden Sie das Sendesignal von TelMe-T an TelMe-E, nachdem Sie die gewünschte Gruppennummer beim TelMe-T eingestellt haben. Schalten Sie das TelMe-E ein, indem Sie die „An-/Aus-Taste“ mehr als 2 Sekunden lang drücken.
Dann drücken Sie beim TelMe-E mehr als 2 Sekunden lang gleichzeitig auf „▲“ und „▼“.
TelMe-E ist nun im Gruppenmodus, und die Status-LED blinkt
abwechselnd in Blau und Rot.
Die Gruppennummer wird automatisch zwischen TelMe-T und TelMe-E abgestimmt, und die Status-LED des TelMe-E blinkt alle 5 Sekunden 2-mal in Blau und wechselt dann zu Pink.
Wenn die Gruppe nicht innerhalb von 5 Sekunden gebildet wird, schaltet das TelMe-E in den allgemeinen Modus. Dann muss der Wahlvorgang von Anfang an neu durchgeführt werden.
3.5. Lautstärke Erhöhen/Senken (Nur TelMe-R)
Drücken Sie einmal die „Mode“-Taste. Es werden „VOL“ und die aktuell gewählte Lautstärkestufe angezeigt. Die Lautstärke wird durch drücken der Tasten „▲“ oder „▼“ angepasst. Es kann zwischen den Stufen 0-8 gewählt werden.
Beim TelMe-E drücken Sie auf „▲“, um die Lautstärke zu erhöhen, und auf „▼“, um die Lautstärke zu senken, ohne „Modus“ auszuwählen.
3.6. Mithörfunktion Ein/Aus (nur TelMe-T)
Mit der Mithörfunktion kann der Benutzer seine eigene Stimme oder eingespielte Audio Dateien bei der Übertragung mithören. Um die Mithörfunktion zu aktivieren, schalten Sie den „Power“ Schalter auf „Off“. Halten Sie nun die „▲“ und „▼“ Tasten gedrückt und bewegen den „Power“ Schalter auf „On“. Im Display blinkt „GRP“. Drücken Sie nun die „Mode“ Taste und wählen Sie mit „▲“ oder „▼“, ob Sie die Mithörfunktion einschalten („SO“) oder ausschalten („SF“) wollen. Nach 3 sek. wird Ihre Auswahl beibehalten.
3.7. Akku
Die wiederaufladbare Li-Ionen Batterie mit 3,7V, 1100mAh muss mit den Kontakten nach unten links zeigend in das Gerät eingesetzt werden. Um die Batterie aufzuladen, schließen Sie das mitgelieferte USB Kabel an den USB Anschluss des Gerätes an. Die rote LED zeigt an, dass das Gerät geladen wird. Sobald das Gerät voll geladen ist, schaltet sich die LED ab.
TelMe-E: Der wiederaufladbare 3,7-V-, 400-mA-Li-Polymer-Akku befindet sich im Gerät.
Schließen Sie das USB-Ladekabel am USB-Port an, um den Akku zu laden. Während des Ladevorgangs leuchtet die rote LED und erlischt, wenn das Gerät vollständig aufgeladen ist.
Bei schwachem Akku blinkt die rote LED 5 Sekunden lang.
4. Spezifikation
| Frequenz ISM 2,403 ~ 2,480MHz | |
| Modulation GFSK with hopping | |
| Sendeleistung max. 100 mW | |
| Empfangsempfindlichkeit -95 dBm | |
| Sprachlatenz <30 ms | |
| Kanalabstand 1 MHz | |
| Datenübertragungsrate 2 Mbps | |
| Akku TelMe-T/R Li-Ionen 3,7 V/1100 mAh | |
| Akku TelMe-E Li-Polymer 3,7 V/400 mAh | |
| Akkulaufzeit TelMe-T/R 20 Stunden | |
| Akkulaufzeit TelMe-E 12 Stunden | |
5. Europäische Gewährleistung von 2 Jahren
Der Vertriebshändler, Händler oder Einzelhandel garantiert dem ersten Einzelhandelskäufer dieses Produkts, dass, falls sich dieses Produkt oder ein Teil davon innerhalb von 2 Jahren nach dem ersten Kauf bei normaler Nutzung und unter normalen Umständen aufgrund eines Materialfehlers oder fehlerhafter Verarbeitung als defekt erweist, solch ein bzw. solche Defekt(e) nach Ermessen des Unternehmens durch Reparatur oder Austausch gegen ein neues oder aufbereitetes Produkt behoben wird/werden, ohne dass dem Kunden dadurch Kosten für Ersatzteile oder Arbeit entstehen. Um Reparatur oder Ersatz gemäß diesen Garantiebestimmungen zu erhalten, muss dieses Produkt mit Garantienachweis (z. B. Rechnung mit Verkaufsdatum), Spezifizierung des/r Defekte(s) beim Lieferanten, Händler oder seinem autorisierten Service-Center eingereicht werden.
Die Firma übernimmt keine Haftung für die Kommunikation-sreichweite dieses Produktes. Die Garantie gilt nicht für Produkte oder Teile davon die nach Ermessen der Firma durch Veränderungen am Gerät, falsche Installation, falsche Handhabung, Missbrauch, Fahrlässigkeit, Unfall oder durch Entfernen oder Unkenntlichmachung der Fabrik-Seriennummer/des Barcodes Schaden erlitten haben. Die Gewährleistung erstreckt sich nicht auf Zubehörteile oder Probleme, die auf nicht autorisiertes oder nicht empfohlenes Zubehör wie Batterien, externe Stromversorgungen und durch externe Stromversorgungen verursachte Überspannung, Glühbirnen, defekte Antennen, defekte Gürtelhalter, defekte oder beschädigte Acrylglasfenster und Gehäuseteile zurückzuführen sind.
Wenden Sie sich bitte an Ihren Fachhandel oder den Verkäufer Ihres Funkgerätes. Wenn Sie das Funkgerät in Deutschland gekauft haben, können Sie es auch direkt an unseren Service-Partner schicken (Adresse siehe letzte Seite).
6. Konformitätserklärung
CE
Hersteller: Maytel Co., Ltd
Anschrift: #417 Doosan Venture Digm 126-1, Pyeonchon-dong, Dongan-gu, Anyang-si, Gyeonggi-do, Republic of Korea
Importeur Alan Electronics GmbH
Anschrift: Daimlerstraße 1k, 63303 Dreieich
Produktname: TelMe
Model Nummer: TM-11T
Das oben genannte Produkt ist mit den unten aufgezählten Standards konform und erfüllt außerdem die Anforderungen der EC Direktiven 99/05/EC, 2004/108/EC und 2006/95/EC. Dieses Funkgerät darf nur in der EU und anderen Staaten, welche die R&TTE Direktive akzeptieren, verwendet werden.
| Normal Version | |
| EN 301 489-1 V1.9.2:2011 | |
| EN 301 489-17 V2.2.1:2012 | |
| EN 300 328 V1.8.1:2012 | |
| EN 60950-1 2006+A11:2009+A1:2010+A12:2011 | |
Alan Electronics GmbH
09.04.2015
Dipl. Ing(FH) Norbert Dau
6.1. Service-Hinweise und Dokumentation
Unsere technische Dokumentation wird regelmäßig aktualisiert. Sie können jederzeit die neuesten Versionen von Bedienungsanleitungen, technischen Dokumenten, die zweisprachige Originalkonformitätserklärung sowie Wartungshinweise und Antworten auf häufig gestellte Fragen von unserem Server unter der folgenden Adresse herunterladen:
http://www.service.alan-electronics.de
Konsultieren Sie bei Problemen bitte die Wartungshinweise oder die Antworten auf häufig gestellte Fragen (FAQ), bevor Sie Ihr Gerät in die Service-Zentrale einschicken.
6.2. Entsorgung defekter elektronischer Artikel
Gemäß der europäischen WEEE-Richtlinie dürfen elektronische Altgeräte nicht mehr über den Hausmüll entsorgt werden. Die örtlichen Gemeinden stellen Behälter für die Entsorgung von Elektronikschrott bereit. Bitte nutzen Sie diese Möglichkeit, es ist Ihr Beitrag für eine ordnungsgemäße Verwertung von elektronischem Material, und es kostet Sie nichts!
Service-Partner in Deutschland (nur für in Deutschland verkaufte Funkgeräte):
Alan Service
c/o Transerv 2000 Repair Service GmbH & Co. KG
Servicecenter Frankfurt
Robert-Bosch-Str. 35
D-64625 Bensheim
Reparaturen und technische Fragen:
Tel.: (+49) (0)62519856 0 55
E-Mail: service.alan@transerv2000.de
In anderen Ländern wenden Sie sich bei technischen Problemen bitte an Ihren örtlichen Fachhandel.
Druckfehler vorbehalten.
© 2016
10 Deutsch
