MANUALE UTENTE BLControl 900 Serie MULTIPLEX
- Introduzione
1.1.Awisi di sicurezza 26
1.2.Garanzia ed esclusion di responsabilita 26
1.3.Contrassegno CE 26
1.4.Smaltimento 27 - Collegamento e caratteristica 27
- Dati tecnici 27
- Programmazione delle posizioni dello stick di lavoro .... 28
26 5. Programmazione dei parametri del regolatore alla collegamento con programmatore 29
5.1. Caratteristica del disposito e funzioni di protezione ... 30
5.2.Esempio di programmazione 30
6. Impostazioni con programmatore 31
6.1. Panorama delle programmazioni disponibili 31
7. Dettagli per la programmazione 32
1. Introduzione
I dispositiro Roxy BL Control, rappresentano una famigia di regolatori leggeri e compatti, equipaggiati con la nuovissima technologica Cool Power FET. Estremamente potenti, sono utilizzabili in un'ampia gamma di modelli navali, aerei, elicotteri ed automodelli. Particularmente adatti in abbinamento a motori brushless della series ROXY, ma comunique utilizzabili anche sugli altri tipi di motori brushless. Leggere attendente il manuale di istruzioni prima del collegamento e dell'utilizzo del regolatore.
1.1. Avvisi di sicurezza

- Tenete conto dei dati tecnici del regolatore.
-
Tenete conto della polarità dei cavi di alimentazione.
Evitate assolutamente cortocircuiti.
Installate rispettivamente proteggete il regolatore in maniera che non venga a contatto con grasso, olio oppure acqua.
Assicuratevi che vi sua sufficiente circolazione d'aria. -
Non cercate mai di afferrare parti in movimento: rischio di infortuni.
Installate motori in maniera sicura.
Ci riserviamo il diritto di apportare modifiche tecniche.
1.2. Garanzia ed esclusione di responsabilita
La ditta MULTIPLEX Modellsport GmbH & Co.KG declina agli responsabilità in caso di perdite, danni oosti derivanti dall'utilizzato non corretto del prodotto o in quale modo riconducibili aesso. Se previsto alla legge, la responsabilità della ditta MULTIPLEX Modellsport GmbH & Co.KG in merito alla prestazione di indennizzi si limita, indipendenteamente da lasacause dell'indennizzato, al valore contabile dei prodotti della ditta MULTIPLEX Modellsport GmbH & Co.KG direttamente coinvolti nell'evento all'origine del danno. Questa regola non vale se la ditta MULTIPLEX Modellsport GmbH & Co.KG è soggettata a responsabilità illimitata in base alle dispositions di legge cogenti poiché ha agito con premeditation o grave negligenza.
Offriamo garanzia per i nostri prodotti in base alle norme di legge attualmente in vigore. Nei casi previsti da la garanzia è necessario rivolgersi al rivenditore presso il quale è stato acquistato il prodotto.
Non rientrano nella garanzia i casi di malfunzionamento riconducibili a:
- utilizzo non appropriato
- manutenzione mancata, ritardata o eseguita in modo errato o da un centro non autorizzato
- attacchi errati
- utilizzo di accessori MULTIPLEX non originali
- modifi che o riparazioni non eseguite da MULTIPLEX o dai centri servizi MULTIPLEX
danni apportati inavvertitamente o intenzionalmente - difetti derivanti da una normale usura
- utilizzo che esula delle specifiche tecniche o con componenti di altri produttori.
MULTIPLEX Modellsport GmbH & Co.KG
Westliche Gewerbestrasse 1 - D-75015 Bretten-Golshausen
Multiplex/HiTEC Service: +49 (0) 7252 - 5809333
1.3. Contrassegno CE
La valutazione degli apparecchi aviene seconde le normative europee. Lei è quindi in possesso di un apparecchio che rispetta i requisiti di costruzione e sicurezza stabiliti dall'Unione Europea. La dichiarazione di conformità per l'apparecchio può essere richiesta alla MULTIPLEX Modellsport GmbH & Co.KG.
1.4. Smaltimento

Questo symbolo indica che al termine del loro utilizzo gli apparecchi elettronici devono essere smaltiti separamente. Smaltire l'apparecchio presso gli appositi puniti di raccolta, come i puniti autorizzati dal comune. Questo vale per tutti i Paesi dell'Unione Europea e per tutti gli altri Paesi europei che attuano la raccolta differenziate dei rifi uti.
2. Collegamento e caratteristiche
Predisporre il cavo rosso (positivo) e quello nero (negativo) al collegamento con la batteria, equipaggiandoli con gli apposti connettori. Isolare mediante tubo termoretraibile tutte le zone di saldatura.

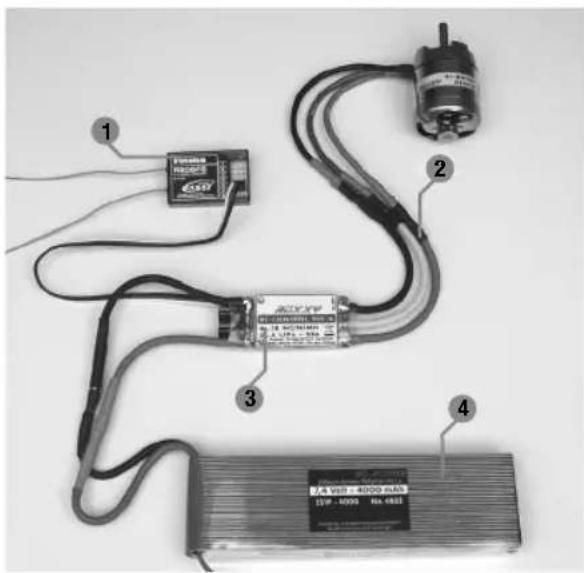

Ricevente
2 Collegamento con il motore
3 Regolatore
4 Batteria di alimentazione

3. Dati tecnici
| BL 908 No. 31 8627 | BL 918 No. 31 8628 | BL 930 No. 31 8629 | BL 930-6 No. 31 8630 | |
| Corrente di carico 8 A 18 A | 30 A 30 A | |||
| Picco max 12 A 22 A 35 A 35 A | ||||
| Dimensioni (mm) 35 x 22 x 7 38 x 22 x 7 49 x 25 x | 10 49 x 25 x 10 | |||
| Peso (g) 15 g 25 g 29 g 29 g | ||||
| Numero di celle 6...12 NC/NiMh 2...4 LiPo | 6...12 NC/NiMh 2...4 LiPo | 6...12 NC/NiMh 2...4 LiPo | 6...18 NC/NiMh 2...6 LiPo | |
| BEC 5,5 Volt max. 2 A 5,5 Volt max. | 2 A 5,5 Volt max.2 A | |||
| aps | ✓ | ✓ | ✓ | ✓ |
| Filtro Rx | ✓ | ✓ | ✓ | ✓ |
| PCO | ✓ | ✓ | ✓ | ✓ |
| POR | ✓ | ✓ | ✓ | ✓ |
| hec | 32 kHz | 32 kHz | 32 kHz | 32 kHz |
| TP | ✓ | ✓ | ✓ | ✓ |
| Cool Power FET | X | X | ✓ | ✓ |
3. Dati tecnici
| BL 940-6 No. 31 8631 | BL 950-6 No. 31 8632 | BL 960-6 No. 31 8634 | BL 9100-6 No. 31 8635 | |
| Corrente di carico 40 A 50 A | 60 A 100 A | |||
| Picco max 50 A 60 A 70 A | 10 A | |||
| Dimensioni (mm) 66 x 25 x | 10 66 x 25 x 10 66 x 25 x 10 76 x 26 x 13 | |||
| Peso (g) 47 g 49 g 49 g 67 g | ||||
| Numero di celle 6...18 NC/NiMh 2...6 LiPo | 6...18 NC/NiMh 2...6 LiPo | 6...18 NC/NiMh 2...6 LiPo | 6...18 NC/NiMh 2...6 LiPo | |
| BEC 5,5 Volt max. 3 A/kurz. 5 A | 5,5 Volt max. 3 A/kurz 5 A | 5,5 Volt max. 3 A/kurz. 5 A | 5,5 Volt max. 3 A/kurz. 5 A | |
| aps | ✓ | ✓ | ✓ | ✓ |
| Filtro Rx | ✓ | ✓ | ✓ | ✓ |
| PCO | ✓ | ✓ | ✓ | ✓ |
| POR | ✓ | ✓ | ✓ | ✓ |
| hec 32 kHz 32 kHz 32 kHz 32 kHz | ||||
| TP | ✓ | ✓ | ✓ | ✓ |
| Cool Power FET | ✓ | ✓ | ✓ | ✓ |
4. Programmazione delle posizioni dello stick di lavoro

5. Programmazione dei parametri del regolatore alla collegamento con programmatore
Risulta possibile programmare cinque parametri.
Per acceder alla modalità di programmazione procedere come segue:
- Collegare il regolatore come indicate nell'schema di collegamento (eccetto l'alimentazione).
- Accendere la trasmittente e portare lo stick di lavoro del gas in posizione avanti.
- Collegare la fonte di alimentazione (battery) con il regolatore.
- Il regolatore emette un breve segnale acustico di conferma.
- Trascorsi 10 secondi ca. viene emessa una sequenza sonora doppi di conferma; dopo ulteriori 3 secondi viene emessa una sequenza sonora tripla.
Il regolatore segnala a quello punto all'utente la possibilità di selezione del parametro 1,attraverso il lampeggio del LED ed un segnale acustico unico.
Per selezionare il tipo di parametro che si intende programmare, azionare lo stick di lavoro come segue: cancellare rapidamente la posizione dello stick di lavoro, portandolo da "posizione avanti" a "posizione di stop" e di nuovo a "posizione avanti". Il regolatore segnala in quello istante l'avvenuta selezione del parametro 2attraverso un Beep doppio continu ed il lampeggio del LED. Per la selezione dei parametri 3,4 e 5 occorre ripetere la sequenza appena descritta.
| Tipodi parametro Beep LED | |||
| Parametro 1 Tipo | di batteria | 1 x 1 x | |
| Parametro 2 Verso | di rotazione | 2 x 2 x | |
| Parametro 3 - Freno | no attenuato/disattivato (AIR) | 3 x 3 x | |
| - Governor ON/OFF (HELI) | |||
| - Indietro ON/OFF (CAR, BOAT) | |||
| Parametro 4 Tipo | di modello AIR/HELI | 4 x 4 x | |
| Parametro 5 Tipo | di modello BOAT/CAR | 5 x 5 x |
Per modificare il parametro è necessario spostare lo stick del gas da posizione avanti a posizione stop e lasciarlo in tale posizione per almeno 3 secondi.
La modifica effettiva del parametro ha luogo non appena si sposta rapidamente lo stick alla posizione di stop alla posizione avanti e poi di nuovo di stop.
| Tipo di parametro LED ACCESO | “Beep” anni 2 s. | LED LAMPEGGIANTE “Beep” anni 0,5 s. |
| Tipo di batteria LiPo NiCD/NiMH | ||
| Verso di rotazione Normale Reverse | ||
| Freno (AIR) | SPENTO | ACCESO |
| Governor (HELI) | SPENTO | ACCESO |
| Indietro (CAR, BOAT) | SPENTO | ACCESO |
| Tipo di modello (AIR/HELI) AIR | HELI | |
| Tipo di modello (BOAT/CAR) | BOOT | CAR |
La memorizzazione definitiva della modifica avviene spostando lo stick alla posizione stop alla posizione avanti.
Per terminare e memorizzare la procedura è sufficiente scollegare la fonte di alimentazione dal regolatore; il regolatore risulta da quello momento programmatico e pronto per l'uso secondo i parametri impostati.

5.1. Caratteristiche del dispositivo e funzioni di protezione
| BEC Sistema di allimentazione della ricevente. | |
| POR Protezione in fase di avviamento: impedisce un avviamento indesiderato del motore. | |
| PCO | Spagnimento per sottotensione. Il dispositivo spegne prontamente il motore qualora rileva una batteria quasi scarica, al fi ne di sfruttare l'energia rimasta per il dato direzionale del modello e per evitare scariche eccessive della batteria stessa (sia per batterie NC/NiMH oppure LiPo). |
| hec | Alta frequenza di impulsi per un dato più sensibile, utile per preservare i magneti del motore. |
| SPS Super Programming System | |
| Cool Power FET Nuova generazione di transistors | |
| WP Protezione contro schizzi d'acqua (Water Protect) | |
| Opto Separazione di tipo galvanico tra ricevente e disturbi derivanti dal motore. | |
| Filtro RX Spagnimento del regolatore in caso di disturbo o mancanza del segnale trasmittente. | |
| TOP Duplicate protezione contro sovraccarichi termici (Thermal Overload Protection). | |
| TP Protezione termica (Thermal Protection) | |
5.2. Esempio di programmazione
L'esempio segunte illustra l'adattamento del regolatore alla posizione dello stick di lavoro ed inoltre la programmazione del tipo di modello: AIR con freno attivo.
Programmazione della posizione dello stick di lavoro
- Accendere la trasmittente e portare lo stick di lavoro del gas nella posizione desiderata in avanti.
- Collegare la batteria di alimentazione con il regolatore (viene emesso un breve segnale acustico).
- Trascorsi 10 secondi ca. viene emesso un segnale acustico doppio quale conferma dell'avvenuta programmazione della posizione avanti.
- Portare lo stick di dato in posizione stop; una breve sequenza acustica conferma l'avenuita programmazione della posizione stop.
- Scollegare il regolatore alla batteria di alimentazione.
Programmazione dei parametri del regolatore
- Accendere la trasmittente e portare lo stick di lavoro del gas nella posizione in avanti.
- Collegare la batteria di alimentazione con il regolatore (viene emesso un breve segnale acustico).
- Trascorsi 10 secondi ca. viene emesso un segnale acustico doppio, dopo ulteriori 3 secondi una sequenza sonora triplice.
- Il regolatore si trova in modalità di programmazione per il parametro 1 (segnale acustico continuo e lampeggio del LED).
- Per acceder alla programmazione del parametro 4 (quattro segnali acustici continui e lampeggio del LED per quattro volte), spostare per quattro volte lo stick da posizione avanti a posizione stop a nuovamente posizione avanti.
- Portare lo stick di lavoro da posizione avanti a posizione stop per modifi care il parametro.
Lo stick delve poi rinanere in posizione stop per almeno 3 secondi.
- Selezionare la modalità AIR (il LED si illumina, viene emesso un "Beep" ogni 2 secondi).
- Portare infi ne lo stick di lavoro da posizione stop a posizione avanti per memorizzare la modifi ca effettuata.
Attivazione Air Brake
- Terminata la memorizzazione del punto precedente, si ritorna nel menu per la programmazione del parametro 4.
- Per accedere alla programmazione del parametro 3 (triplice segnale acustico continu e lampeggio del LED per tre volte), spostare per tre volte lo stick da posizione avanti a posizione stop a nuovamente posizione avanti.
- Portare lo stick di lavoro da posizione avanti a posizione stop per modifi care il parametro.
Lo stick delve poi rimanere in posizione stop per almeno 3 secondi.
- Viene segnalato all'utente il tipo di funzione del freno impostato: AIR BRAKE ATTIVO (lampeggio del LED, "Beep"gni 0,5 s.) oppure AIR BRAKE DISATTIVATO (LED illuminato, "Beep"gni 2 s.). Per modificare l'impostazione, spostare velocimento lo stick da posizione stop a posizione avanti a nuovamente posizione stop.
- Portare infi ne lo stick di dato de posizione stop a posizione avanti per memorizzare la modifi ca effettuata.
- Scollegare il regolatore alla batteria di alimentazione.
6. Impostazioni con programmatore
Per programmare il regolatore in maniera simplice e specifica per ciascun modello, è utile impiegare l'apposto programmatore esterno Art. No. 31 8633. Questo pratico dispositivo consente di programmare in modo facile e veloce tutti i parametri del regolatoreattraversoilusdysplayLC.

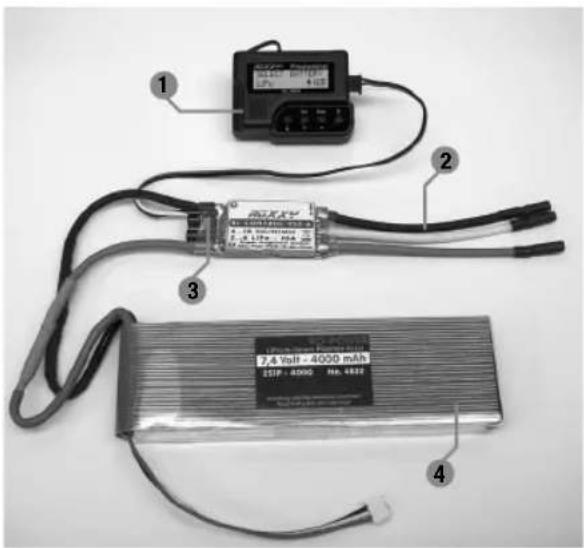

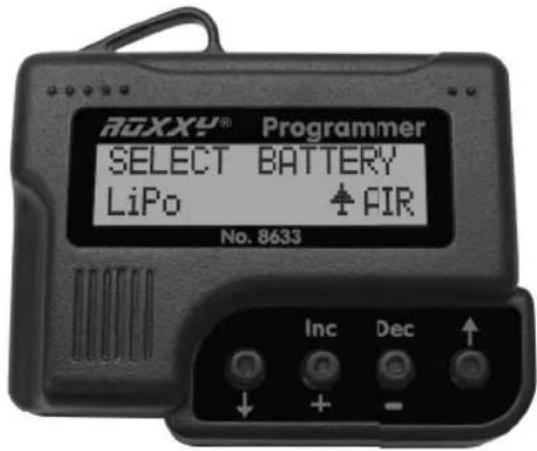

1Programmatore
2 Cavi di collegamento con il motore
3 Regolatore di velocità
4 Batteria di alimentazione


Utilizzo del programmatore
L'utilizzo del dispositivo è particolaremente facile: i tasti freccia consentono la navigazione all'interno del software per acceder alla modalità di programmazione. Permittono inoltre di cambiare il tipo di modello impostato qualora vengono mantutenuti premuti contemporaneamente. I due tasti centrali DEC (-) e INC (+) servono per selezionare o modifi care una regolazione.

6.1. Panorama delle programmazioni disponibili
Salvo alcune poche differenze, tutti i punti di programma sono essenzialmente formati uguali. Per una migliorie comprensione, tutti i valori sono elencati nella tabella sottoindicata.
| Heli Boot/Car (Nave-Auto) Air (Aereo) | ||
| Tipo batteria Tipo batteria Tipo | batteria | |
| Spagnimento sottottensione Spagnimento sottottensione Spagnimento sottottensione | ||
| Tipo spegn. motore Tipo spegn. motore Tipo spegn. motore | ||
| Verso rotaz. motore Verso rotaz. motore Verso rotaz. motore | ||
| Timing motore Timing motore Timing motore | ||
| Accelerazione Accelerazione Accelerazione | ||
| Start Power Start Power Start Power | ||
| Regolatore giri On/Off Reverse Function Tipo freno motore | ||
| Caratteristica del regolatore Nr. poli motore Freno motore On/Off | ||
| Nr. poli motore | Rapporto trasmissioneNumero poli motore | |
| Rapporto trasmissione | Nr. di giri massimo | Rapporto trasmissione |
| Nr. di giri massimo | Nr. di giri medio | Nr. di giri massimo |
| Nr. di giri medio | Scrittura dati | Nr. di giri medio |
| Scrittura dati | Lettura dati programmazione | Scrittura dati |
| Lettura dati programmazione | Copia di sicurezza | Lettura dati programmazione |
| Copia di sicurezza | Copia di sicurezza | |
7. Dettagli per la programmazione
Utilizzare i tasti INC oppure DEC per impostare il tipo di batteria desiderata. Una volta impostato il tipo, è possible che gli altri parametri impostati in precedenza risultino fuori dai limiti ammessi per le voci "CUT OFF VOLTAGE" e "CUT OFF TYPE". Mediating i tasti DEC e INC si possono re-impostare tali parametri.
2. Cut Off Voltage (Spagnimento per sottotensione)
CUT OFF VOLTAGE AUTO HELI
Il valore di voltaggio Cut Off (spegnimento per sottotensione) dipende dal tipo di batteria precedentamente impostato; per una batteria LiPo, in modalità Auto, il regolatore spegne il motore al raggiungimento di 3 V per cella. Per una batteria NiCd, lo spegnimento aviene più a 5,5 V (regolabile). Risulta comunique possibile impostare personalmente il valore desiderato mediante i tasti INC e DEC, all'interno di un intervallo compreso tra 4,5 V - 33,0 V.
3. Cut off type (Tipodi spegnimento motore)
Questa modalità permette di impostare il tipo di spegnimento motore in caso di sottotensione della batteria, scegliendo tra "Soft Off" oppure "Hard Off" mediante i tasti DEC e INC.
4. Motor Direction (Verso di rotazione motore)
MOTOR DIRECTION Reverse HELI
Risulta possibl selezionare il verso di rotazione del motore, tra rotazione normale o al contrario.
Per "advance timing" si intende la funzione di dato "timing motore" (tempo motore). L'impostazione consente di regolare l'anticipo del Campo di rotazione del motore, analogamente ad una "preaccensione". Di norma sono adatti 8^ per la maggior parte di motori. Per ottenerile impostazione specifica ca per il vosto motore, consigliamo i seguenti valori: 0 - 10^ motori brushless normali, 15 - 25^ motori brushless cassa rotante.
6. Acceleration (Accelerazione)
ACCELERATION Highest
La modalità Acceleration (accelerazione) consente di impostare l'accelerazione da imporre al regolatore, necessaria per raggiungere il valore massimo. Tale opzione risulta fondamentale qualora la funzione del gas venga comanda con un interruttor; permette infatti di regolare l'intervalto di tempo entro cui viene raggiunto il dato "gas al massimo".
Esempio: Lowest/accelerazione minima oppure Highest/accelerazione massima.
Parametri regolabili:
Lowest / Low / Normal / High / Highest (molto basso / basso / normale / elevato / molto elevato), con selezione Attraverso i tasti DEC ed INC.
7. Start Power
START POWER Lowest HELI
All'interno del menu Start Power è possible regolare la potenza (copbia) da conferire al motore in fase di avviamento (da fermo). Potenze limitate risultano particolarmente importanti per preservare gli organi di trasmissione di elicitori, per esempio. Il menu mette a disposizione i valori: Lowest / Low / Normal / High / Highest (molto basso / basso / normale / elevato / molto elevato).
8. Air Brake Type (Tip di freno motore) - solo per aerei
AIR BRAKE TYPE Fast AIR
All'interno del menu Air Mode (Aeromodello), è possible regolare l'intensità del freno motore, stabilendo la modalità di arresto del motore (dolce o brusca). Il dispositorio mette a disposizione le voci slow / normal / fast (lento / normale / veloc), selezionabili atraverso i tasti INC o DEC.
9. Air Brake On/Off (Freno motore attivato / disattivato) - solo per aerei
AIR BRAKE On/Off On AIR
La funzione consente di attivare o disattivare il freno motore.

- Reverse Function (Solo per scafi o auto)
REVERSE FUNCTION Two Way BOAT
La funzione Reverse perché di selezionare - per modelli di navi o auto - sefare funzionare il motore solo in avanti oppure in avanti/ indietro. La voce "One Way" (una direzione) perché di stabilire un solo verso di funzionamento del motore - selezionabile tra "avanti" oppure "indietro". La voce "Two Way Modus" rende il regolatore funzionante in modalità avanti ed indietro.
Attenzione: le impostazioni sono annullare il verso di funzionamento del motore selezionato in precedenza (punto 4).
- Response of governor (caratteristica del regolatore) - solo per elicotteri
RESPONSE OF GOV Normal HELI
Questa你需要 consente di impostare il Campo di funzionamento del regolatore di giri. Risultano selezionabili le voci: Motto basso / basso / Normale / Alto / Muito alto.
Attenzione: più alto risulta il Campo selezionato, maggiore risulterà il consumo di corrente. Si suggerisce pertanto di selezionare un Campo basso al fi ne di prolungare l'autonomia della batteria e prolungare quin di la durata del volo.
- Governor on/off (attivazione/disattivazione del regolatore di giri) - solo elicotteri
GOVERNER ON/OFF OFF HELI
Questo menu consente l'attivazione o la disattivazione del regolatore di giri. Quest'ultimo stabilizza il numero di giri pre-impostato e lo mantiene praticamente costante. Selezionare On (attivo) per attivare la stabilizzazione, Off per disattivarla.
- Motor Pole Number (Numero di poli motore)
MOTOR POLE NUM 2 POLE HELI
Questa funzione consente di impostare il numero di poli del proprio motore all'interno di un intervallo compreso tra 2 e 36 poli. Il parametro risulta necessario per poter poi visualizzare il corretto numero di giri.
- Gear ratio (Rapporto di trasmissione)
GEAR RATIO 1.0:1 HELI
L'utentecouldimpostareril rapportodistrasmissioneutilizzato sulpropriodello. Ildispositivo calcoleraquindi, in base atalevalore ed al numero di poli, i valori per la visualizzazione del numero di giri. Rislantono selezionabili rapporti compresitrara 1,0:1 fi noa25,0:1.
- Max. RPM & Average RPM (Visualizzazione numero di giri)
MAXIMUM RPM AVERAGE RPM 011801 RPM HELI 010774 RPM HELI
La modalità alla utente il numero di giri massimo e medio del motore durante l'ultimo volo, sulla base di quanto precedentamente impostato ai punti 14 e 15.
- Down Load (scrittura dati)
DOWN LOAD REALLY? No HELI
La funzione "down load" consente di salvare sul regolatore tutti i valori precedentemente impostati. Premere il tasto INC per avviare l'applicazione; il programmatore émetterà un segnale acusticogni secondo fi no al termine. Qualora si desidera interrompere l'applicazione è sufficiente premere il tasto DEC.
- Restore memory (lettura dati programmatore)
RESTORE MEMORY REALLY? No HELI
Questa funzione permette all'utente di aprirere e visualizzare tutti i dati salvati sulla memoria interna del programmatore. Per avviare l'applicazione premere il tasto INC; il programmatore émetterà un segnale acustico agli secondo fi no al termine. Qualora si desidera interrompere l'applicazione è sufficienza premere il tasto DEC.
- Backup memory (copia di sicurezza)
BACKUP MEMORY REALLY? No NEHELI
L'applicatione permette di memorizzare sulla memoria interna del programmatore i valori impostati. Per avviare l'applicatione premere il tasto INC; il programmatore émetterà un segnale acustico agli secondo fi no al termine. I valori impostati sul regolatore non saranno danneggiati. Qualora si desidera interrompere l'applicatione è suffi ciente premere il tasto DEC.

El contenido
Con riserva di modifiche tecniche o eventuali errori.
Copyright Multiplex Modellsport 2015
La copia e la ristampa,anche parziali,sono
consentite solamente sosto autorizzazione della
ManualeFacile
