MANUALE UTENTE FunRacer MULTIPLEX

Istruzioni di montaggio 21

Illustrazioni

14-15

Part di ricambio 16-17

1-00619 Fusoliera FunRacer arancione senza servi/motore/regolatore
1-00620 Superfici alari FunRacer arancionienza servi
1-00621 Piano di quota FunRacer arancione
1-00622 Capottina cabina FunRacer arancione
1-00623 Fusoliera FunRacer bianca senza servi/motore/regolatore 5
1-00624 Superfici alari FunRacer bianche senza servi 6
1-00625 Piano di quota FunRacer bianco
1-00626 Capottina cabina FunRacer bianca 8
1-00627 Decal FunRacer

Codice articolo.	Description
1-00628	Set minuteria con supporto motore FunRacer 10
1-00631	Supporto corona motore alluminio FunRacer 11
1-00629	Ogiva cromata FunRacer Ø 67mm 12
73 3115	Elica 10x7" Thin Electric 13
1-00605	Servo MS 12016 Mg Digi 14
1-00616	Motore ROXXY BL Outrunner C35-42-1160KV 15
31 3542	Albero di ricambio ROXXY BL Outrunner 3542 16
31 8975	Regolatore ROXXY BL-Control 755 S-BEC 17
33 2330	Mozzo portaelica Elapor 5/6 con dato esagonale M6 18

Repuestos

Istruzioni di sicurezza per gli aeromodelli MULTIPLEX

Attenersi a tutte le avventenze e le istruzioni di sicurezza riportate nel manuale d'uso dell'aeromodello.

Il modello NON è UN GIOCATTOLO nel senso comune del termine. Utilizzato in modo consapevole e con cautela, il modelloerna grande divertimento a chi lo azionae eagli spettatori sulla rappresentare alcun pericolo. Se non viene utilizzato in modo responsable, potrebbe causare ingenti danni materiali e gravi lesioni. L'utilizzatore è l'unico responsable del rispetto delle istruzioni e dell'applicazione delle avvertenze sulla sicurezza.

Con la messa in funzione del modello l'utilizzatore dichiara di conoscere e aver capito il contento delle istruzioni per l'uso, in particolare le awertenze sulla sicurezza, gli interventi di manutenzione, le limitazioni di funzionamento e i vizi.

Questo modello non deve essere messo in funzione da bambini di età inferiore ai 14 anni. Se minorenni utilizzato il modello sulla sorveglianza di un adulto con obbligo di assistenza seconda la legge ed esperto, quest'ultimo è responsable affinché le avventenze delle istruzioni per l'uso vengano rispetto.

IL MODELLO E I RELATIVI ACCESSORI DEVONO ESSERE TENUTI LONTANI DAI BABBINI DI ETÀ INFERiore AI 3 ANNI! LE MINUTERIE RIMOVIBILI DEL MODELLO POSSONO ESSERE INGOIATE DA BABBINI DI ETÀ INFERiore AI 3 ANNI. PERICOLO DI ASFISSIA!

Multiplex Modellsport GmbH & Co. KG non è responsable per perdite e danni di qualunque tipo che si vengono a creare come conseguenza di un utilizzo sbagliato o dell'abuso di quosti prodotti, compresi i relativi accessori.

Impiego conforme alla destinazione d'uso

Il modello può essere utilizzato solo in campo hobbistico. Ogni altri tipo di utilizzo è proibito. Per la messa in funzione del modello è permesso utilizzare solo gli accessori da moi consigliati. I componenti consigliati sono più collaudati e adattati al modello ai fini di un funzionamento sicuro. Se si utilizzato altre componenti o se il modello viene modificato, decadono tutti i diritti di garanzia del costruttore e/o rivenditore.

Per mantenere basso il rischio durante il funzionamento del modello, osservare i seguenti punti:

• Il modello viene comandato tramite radiocommando. Nessun radiocommando è protetto da radiodisturbi. Tali disturbi sono causare la perdita di controllo temporanea sul modello. Per questo motivo, durante il funzionamento del modello per evitare collisions bisogna sempre rispettoare granità distance di sicurezza in tutte le direzioni. Interrompere l'utilizzo, già alle prime avisaglie di radiodisturbi!
• Mettere in funzione il modello solo dopo aver eseguito con successo un completeness test di funzionamento e un test della riscizione, secondo le istruzioni del radiocommando.

• Il modello deve essere messo in volo solo a condizioni di visibilità buone. Non valare in direzione del sole, per non essere abbagliati, o a condizioni di visibilità cattive.
  Non mettere in funzione il modello se si è molto gli effetti dell'alcohol, di sostanze stupefacenti o medicinali che limitano la capacité di reazione.

• Fare volare il modello solo se le condizioni atmosalferiche e il vento permiettono di controllario bene. Anche a vento debole tenere conte che intornoagli oggetti si formano vortici che possono influenzare il modello.
  Non far volare mai il modello in luoghi in cui si potrebbe mettere in pericolo se stessi o altri, come p.es. in centri abitati, su elettrodotti, strade o binari.

• Non indirizzare mai il modello verso persone ne animali. Evitare ris-schi inutili e segnalare potenziali pericoli anni agli altri piloti. Guidare sempre facendo in modo di salvaguardare se stessi e gli altri da possibili pericoli:anche una pratica di volo di lunghi anni,priva di incidenti non è una garanzia per il prossimo minuto di volo.

Rischi residui

Anche se il modello vieneMESSO in funzione secondo le norme e tenendo conte di tutti gli aspetti di sicurezza, sussiste sempre un determinato rischio residuo.

Quindi è obblatorio stipulare un'assicurazione di responsabilità civile (aeromodello con motorizzazione). I soci di un'associazione o federazione possono stipulare l'assicurazioneanche in questa istituzione.

Mantenere i modelli e il radiocommando sempre in perfetto stato.

I seguito pericoli possono verificarsi in relazione alla costruzione e all'esecuzione del modello:

Lesioni dovute all'elica: appena il pacco batteria è collegato, tenere libera la zona dell'elica. Tenere contoanche del fatto che gli oggetti di fronte all'elica possono essere aspirati o che gli oggetti dietro sono essere spinti via. Orientare sempre il modello in modo che non si possa muovere in direzione di altre persona, nel caso di un avvio involontario del motore. Durante le regolazioni in cui il motore è in funzione o può mettersi in funzione, il modello deve sempre essere tenuto da un aiutante.

• Precipitatione dovuta a un errore di lavoro: più succederereanche al miglior pilota, quando far volare il modello solo in ambiente sicuro e su terreni omologati per aeromodelli.
• Precipitatione dovuta a un erro tecnico, danni dovuti al trasporto o anni precedenti non conosciuti: è obbligatorio controllare attenta-mente il modello prima di agli volo. Occorre tuttavia tenere sempre conto che si potò verificare un quasto tecnico o del materiale. Far volare sempre il modello solo in luoghi sicuri.
• Rispettare i limiti di funzionamento: un volo in condizioni fortemente impegnative indebolisce la struttura e può��ortare un guasto improvviso del materiale, o la caduta del modello durante voli successivi dovuta a danni "latenti".
  Pericolo d'incendio dovuto a malfunzionamento dell'elettronica: Con

Istruzioni di sicurezza per gli aeromodelli MULTIPLEX

servare i pacchi batteria in modo sicuro. Rispettare le awertenze di sicurezza dei componenti elettronici nel modello, del pacco batteria e del caricabatteria. Proteggere l'elettronica dall'acqua. Fare attenzione che il regolatore e il pacco batteria siano sufficientemente raffreddati.

Le istruzioni dei prodotti non possono essere riprodotte e /o pubblicate su carta o in forma elettronica, nemmeno in parte, alla l'espllicita autorizzazione scritta di Multiplex Modellsport GmbH & Co. KG.

Istruzioni di sicurezza per i kit di montaggio MULTIPLEX

Familiarizzare con il contento della scatola di montaggio!

Le scatole di montaggio per modelli MULTIPLEX vengono sottomposte costamente a controli del materiale durante la produzione. Nell'auguraci che il contento della scatola soddisfi le为你 esigenze, vi Invitationo comunique a controllare tutte le parti (consultando la lista materiale) prima dell'utilizzo, dal momento che le parti già lavorate non potranno essere sostituite. Sara oursta cura provedere alla riparazione o sostituzione dei componenti difettosi una volta accertato il difetto. Vi Invitationo quando a inviare la parte in questione al nostro reparto modelismo alleging lo scontrino fiscale e una descrizione sintetica del difetto riscontrato. Nell'ottica del perfezionamento technician continu dei nostri modelli, ci riserviamo di apportare in qualunque lavoro modifiche al contentuto della scatola di montaggio, in termini di forma, dimensioni, tecnia, materiali e accessori sulla preavviso. Le informazioni e le illustrazioni riportate nelle presenti istruzioni non costituiscono il fondamento per la rivendicazione di una缩减a pretesa.

Important!

I modelli radiocommandati, soprattutto gli aeromodelli, non sono giocattoli nel comune senso del termine. La loro costruzione e il loro funzionamento richiedono conoscenze tecniche, accuratezza nella costruzione, nonché disciplina e consapevolezza dei rischi. Errori e imprecensioni nella costruzione e nel funzionamento possono provocare danni a persone e cose. Richiamiamo espressamente l'attenzione su quosti pericoli, poiché non possiamo controllare il corretto assemblaggio, la manutenzione e il funzionamento dei nostri modelli.

Avverenza:

come agli aereo, il modello ha dei limiti dal punto di vista statico! Voli in picchiata e manovre rischiose possono causare il cedimento strutturale. Si noti che: in quello caso il modello non è coperto da garanzia. In volo, avvincarsi con cautela alla sollecitatione massima possible. Il modello è previsto per la motorizzazione da loro consigliata, ma può resistere perfettamente e essere danni ai carichi solo se assemblato in modo perfetto.

Svergolature: normalmente si possono escludere. Nel caso qualcosa venisse piegato, ad es. durante il trasporto, lo si può riparare. L'ELAPORSi comporta come il metallo. Se lo si piega in senso contrario, grazie alle sue proprietà elastiche il materiale mantiene comunique la forma. quando si piega fare attenzione a non esagerare: la parte si potrebbe rompere!

Svergolature: ci possono essere! Per verniciare il modello, utilizzando colori EC-Color non sare necessario stendere una mano preliminare di fondo. Le vernici apache danno spesso il miglior risultato estetico. Gli strati di vernice non devono essere in alcun caso troppo grossi o irregulari, altrimenti il modello si deforma, diventa curvo, pesante e spesso perfino inutilizzabile.

Questo modello non è in Styropor™! Pertanto non è possible incollare con colla vinilica, poliuretano o colla epossidica. Queste colle aderiscono solo superficialmente e non tengono in caso di emergenza. Utilizzato unicamente colla istantanea in cianoacrilato a viscosa media, preferibilmente Zacki ELAPOR® # 85 2727, perfezionata e adattata all'espanso ELAPOR®. Utilizzato i prodotti Zacki ELAPOR® si può rinunciare per lo più all'uso di kicker e attivatore. Se"Inceve si utilizzato colle diverse che necessitano di kicker/attivatore, spruzzare i prodotti esclusivamente all'aperto, per ragioni di salute. Attenzione quando si lavorava con le colle in cianoacrilato. Queste colle induriscono nel giro di pochi secondi, per cui va evitato il contatto con le dita o altre parti del corpo. Proteggere assolutamente gli occhi con occhiali protettivi donei! Tenere lontano alla portata dei bambini! Per alcune operazioni è possibile utilizzatoanche la colla a caldo. Nelle istruzioni èindicato, dove necessario!

Come favorare con Zacki ELAPOR

La colla Zacki ELAPOR è stata sviluppata appositamente per incollare i modelli in espanso ELAPOR. Per un incollaggio ottimale, attenersi ai seguenti puniti:

• Evitare l'utilizzo di attivatore. L'attivatore rende il collegamento netta-mente più debole. Soprattutto nel caso di incollaggi di granidi superfici far essiccare i componenti per 24h
• L'attivatore è dautilizzarsi esclusivamente per il fissaggio a punti. Spruzzare solo peu attivatore su un lato. Lasciar seccare l'attivatore per ca. 30 secondi.
• Per un incollaggio ottimale carteggiare la superficie con carta abrasiva (grana da 320).

852727

Accessorie utensili

Accessorinesss

• 1x Zacki Elapor ^ 20 g #852727 o
• 1x Zacki Elapor® super liquid 10g # 85 2728
• 1x ROXXY EVO Lipo 3-2600M 40C # 316656
• 1x ricevente RX-6-DR light M-LINK 2,4 GHz #55809

Per la costruzione del modellino occorre il seguente utensile

Spray attivatore per colla CA
- Piccolo cacciavite a croce
Chiave a tubo 1,5
Chiave piatta da 10

Accessor opzionali

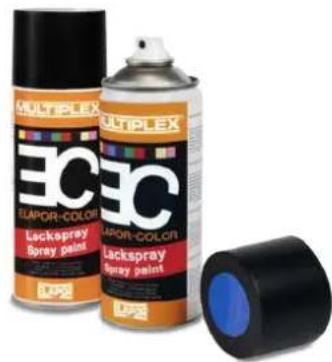

EC-ELAPOR-COLOR

Rosso #602800

Blu #602801

Giallo #602802

Arancione # 60 2803

Verde #602804

Nero #602805

Grigio #602806

Rosso brillante # 60 2807

Blu metallico # 60 2808

Argento #602809

Volume di fornitura

RR FunRacer

• Modello in ELAPOR® già quasi del tutto montato
• compresi il motore di azionamento ROXXY BL Outrunner C35-42-1160kV
• il regolatore Multiplex ROXXY BL-Control 755 S-BEC
• I'elica 10x7"
  i4serviMS-12016MG Digi
• i decals applicati

RR FunRacer White Edition

• Modello in ELAPOR® già montato al 98%
• compresi il motore di azionamento ROXXY BL Outrunner C35-42-1160kV
• il regolatore Multiplex ROXY BL-Control 755 S-BEC
• 1'elica 10x7"
  i4serviMS-12016MGDigi
• i decals

Distinta pezzi FunRacer

Pos. Pz	Descrizione	Materiale	Dimensioni
1	1	Istruzioni di montaggio		Carta	DIN A4
2	1	Reclamo Modelli		Carta	DIN A4
3	1	Istruzioni ROXXY BL-control 755 S-BEC		Carta	DIN A4
4	4	Decals "84"		foglio adesivo stampato	Parti finite
5	1	Fusoliera pronta montata		Elapor	finito
6	1	Superficie alare pronta montata		Elapor	finito
7	1	Piano di quota pronto montato		Elapor	finito
8	1	Capottina pronta montata		Elapor	finito
9	1	Terminale listello direzionale		Elapor	finito
10	1	Rinvi timone di quota		metallo	1,5x75mm
11	2	Viti superficie alare		materiale plastico	M5x45
12	3	Velcro parte uncinata		materiale plastico	25x60 mm
13	3	Velcro parte "stoffa"		materiale plastico	25x60 mm

Istruzioni di montaggio

Prima del montaggio

Verificare la completeness delle parti in dotazione utilizzando la distinta a pagina 4 e [Fig. 01].

Si consiglia di lavorare su una base morbida, pulita e diritta per evitare che il modello si danneggi durante il montaggio. Salvo diversamente indicate, per incollare il modello utilizzato colla istantanea CA Zacki-Elapor.

1. Montaggio delle superfici alari

Infilare il cavo dei servi della superficie alare 6 atraverso l'apertura inferiore della fusoliera 5 e avitare la superficie con la fusoliera mediate le viti in plastica 11. Stringere le viti in modo che la superficie alare non oscili e rimanga saldamente in sede. La superficie alare deve essere ad angolo retto rispetto alla fusoliera Figg.02+03

2. Montaggio del piano di quota

Inserire il piano di quota 7 attraverso la fusoliera 5 e orientarlo ad angolo retto Figg.04+05. Verificareanche che le lungheze e siano identiche Fig.06. Su un lato applicare colla Zacki liquida nella fessura tra il piano di quota e la fusoliera.Lasciare in posa la colla per un po' prima di incollare I'alto lato, per evitare che fuoriesca alla fessura. Una quantità inferiore di spray attivatore accelererilelprocesso.Rlimuovere I'eventuale colla inccesso con un panno di carta Figg.07-08

Collocare il servo del timone di quota mediate il telecommando nella posizione neutra. Agganciare il rinvio del timone di quota 10 nel secondo foro dall'interno nella squadretta del servo del timone di quota. Collocare il flap del timone di quota anch'esso in posizione neutra e avvitare il rinvio sul timone di quota Fig.09.

Incollare con poca colla Zacki il terminale listello direzionale nel direzionale [Fig. 10].

3. Montaggio della ricevente

Inserire i connettori dei servi nella ricevente e fissarli con il nastro adesivo 12 e 13 alla fusoliera [Fig. 11]. Le scritte sui connettori dei servi sono le seguenti:

1 alettone di sinistra, 2 timoni di quota, 3 direzionali, 4 motori, 5 alettoni di destra

Dati tecnici

Apertura alare: 920 mm
Lunghezza complessiva:	885 mm
Peso in ordine di volo:	980 g ca.
Superficie alare: 19 dm2
Carico alare: 51.5 g/dm2
Funzion RC: alettoni, timone di quota, motore, direzionale

4. Controllo pre-volo e baricentro

Important:

insere il connettore di collegamento, la batteria di azionamento/ regolatore quando la radio è accesa e si è certi che l'elemento di lavoro per il motore sia in posizione "OFF".

Controllare il modello prima di farlo volare per la prima volta. Prima del primo volo controllare i seguenti collegamenti a vite:

fissaggio squadretta (cacciavite a croce)

fissaggio viti dei servi (viti a croce)

fissaggio rinvii (viti Inbus)

Svitare lo spinner e assicurarsi che il dente di trascinamento sia fissato. Verificare la corsa dello spinner ruotando l'elica a mano.

La batteria (3S 2600 mAh 40C) viene posizionata nel modello ed è fissata con nastro adesivo e anello adesivo per cui il baricentro è a 18 mm dietro il longherone CFK anteriore Figg. 12+13

5. Impostazioni

Corse dei timoni:

Timone di quota +/-7 mm 50% EXPO

Direzionale +/-30 mm 50% EXPO

Alettone +/- 15 mm 50% EXPO

Mixer:

• miscelare il timone di quota con il direzionale, con direzionale +/-30 mm → timone di quota 3 mm verso l'alto (lineare)
• Alettoni in senso opposto al direzionale (ossia con direzionale versus destra, gli alettone si muovono verso sinistra; con direzionale versus sinistra gli alettoni si muovono verso destra)

con direzionale + / - 30mm miscelare I' alettona a 3 mm (lineare)

6. Primo volo

Fare un test di portata e sincerarsi che tutti gli alettoni si muovano correttamente e si trovino sulla posizione neutra.

Il modello viene avviato con semi-gas a mano, sempre contro vento. Eventualmente far lanciare il modello da un esperto.

Esistono due possilità.

Afferrare il modello dietro la superficie alare dal sotto. L'awvio deve avvenire almeno a 30^ verso l'alto. In alternatively nei nostri test abbiamo collaudato il seguente metodo:

tenere il modello nella posizione di volo di ritorno e dare semi-gas. Nel volo di ritorno lanciare il modello a circa 30^ verso l'alto. Con quello metodo di lancio non si deve premere sull'elevatore a picchiare. Inserire ad esempio l'allettone e ruotare il modello nella normale posizione di volo.

Questo metodò è illustrato nel video del prodotto di FunRacers.
