MANUALE UTENTE ExtremeCap 910 AVERMEDIA

Guida all'installazione rapida

1 Contenuto della confezione

A. ExtremeCap 910

B. Guida all'installazione rapida

c. Adattatore di alimentazione

D. Cavo HDMI

E. Cavo VGA

F. Cavo audio da 3,5 mm

2 Hardware

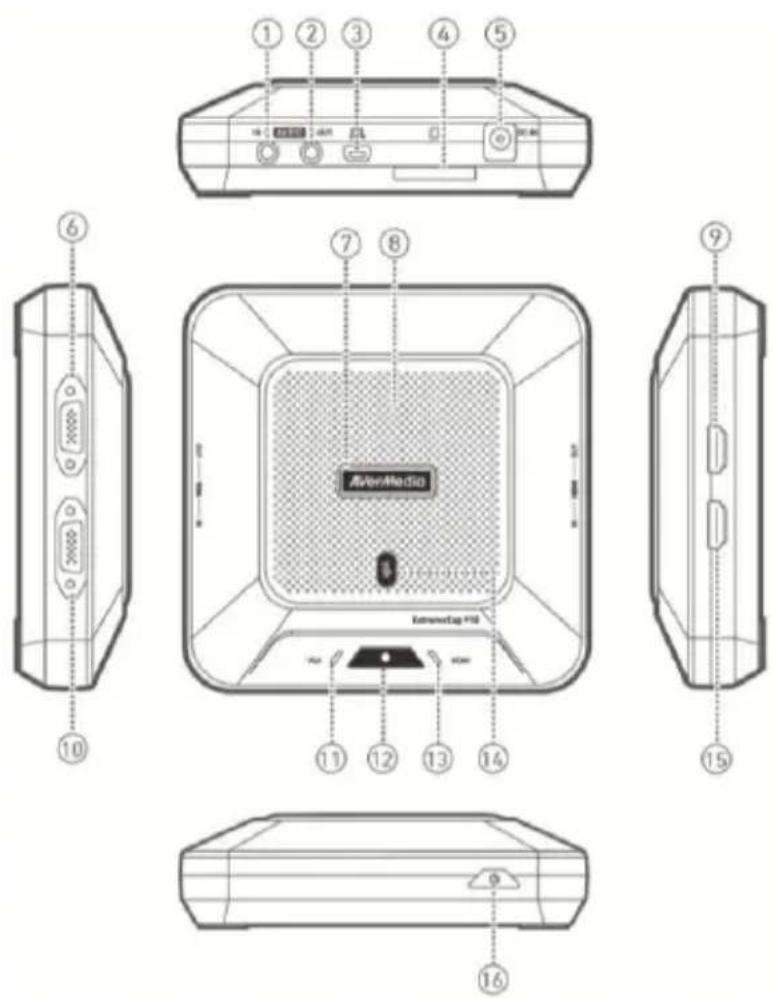

2.1 Nomi delle componenti

1. INGRESSO AUDIO
2. USCITA AUDIO
3. Mini porta USB
4. Alloggiamento Scheda SD
5. INGRESSO CC
6. USCITA VGA
7. Indicatore di stato
8. Microfono
9. USCITA HDMI
10. INGRESSO VGA
11. Indicatore VGA
12. Pulsante di registrazione / Indicatore
13. Indicatore HDMI
14. Pulsante di disattivazione audio / Indicatore
15. INGRESSO HDMI
16. Pulsante di alimentazione

Guida all'installazione rapida

2.2 Come iniziare

Passo 1: Collegare il dispositivo a una presa CA e a una sorgente video. Inserire una scheda SD*. (Rimandiamo al Capitolo 3.2-3.4 per ulteriori dettagli.)

Passo 2: Premere per accendere il dispositivo e attendere che smetta di lampeggiare.

• Pronto a registrare la voce quando AverMedia diventa sempre Verde.
• Pronto a registrare voce e schermo quando avoMedia diventa sempre Verde e VGA / o HDMI diventa sempre Verde.

Passo 3: Premere per avviare la registrazione.

* È necessario disporre di una scheda SD formattata FAT32.

Italian

Risoluzione dei problemi

Indicazione	Causa	Azione
VGA [IMAGE] HDMILampeggi [IMAGE]	Problema con lascheda SD	Inserire una scheda SD o liberarepiù spazio.
VGA [IMAGE] [IMAGE] HDMIOff [IMAGE]	Errore segnale	Controllare il collegamento delcavo, regolare la risoluzione dellasorgente o attivare il dispositivo[IMAGE]

2.3 Indicazioni LED e funzioni dei pulsanti

Attività	VGA		HDMI		AVerMedia
Avvio	Off		Off	Off	Lampeggia Verde
Pronto per registrare la Voce	Off		Off	Off	Acceso fisso Verde
Registrazione in corsoVoce	Off		Off	Sempre accesoRosso	Sempre acceso Verde
Pronto per registrareVoce + Schermo	Sempre acceso Verde	0	Sempre acceso Verde	Off	Sempre acceso Verde
Registrazione in corsoVoce + Schermo	Sempre acceso Verde	0	Sempre acceso Verde	Sempre acceso Rosso	Sempre acceso Verde
Nessuna scheda SD / Scheda SD Piena / Poco spazio	Lampeggia Verde		Lampeggia Verde	Lampeggia Rosso	Sempre acceso Verde
Errore segnale *	Off		Off	Corrente Indicazione	Sempre acceso Verde
Aggiornamento Firmware in corso	Lampeggia Verde		Lampeggia Verde	Off	Sempre acceso Verde
Rilevamento audio	Corrente Indicazione		Corrente Indicazione	Off	Verde: Moderato Rosso: Forte

Italiano - 4

Guida all'installazione rapida

* Si può presentare un segnale di errore nelle seguenti situazioni:

• Nessun Segnale
• Segnale HDCP
• Risduzione non supportata
• PC o tablet in modalità spegnimento

Controllare il collegamento del cavo, regolare la risoluzione della sorgente o attivare il dispositivo sorgente per risolvere questi problemi.

Non è supportata la cattura di contenuti protetti quali ad esempio HDCP; qualora la sorgente video sia protetta da HDCP, le immagini non verranno visualizzato

Stato
Disattiva audio	Sempre accesoRossa
Interrompi la disattivazione audio	Otti

Bafano

Tasto
Funzioni

	Premere per accandere l'unitàPremere e tenere premuto per 4 secondi per spegnere il dispositivo.
	Premere per avviare la registrazione, premere nuovamente per interrompere la registrazione.
	Premere per disattivare faudio, premere nuovamente per ripristinario.Premere e tenere premuto per avviare il test audio, riasciare per interrompere. Diventa Rosso quando faudio surround è trope forte.*

* Un suono eccessivo può causare una distorsione al livello di registrazione. Quando l'indicatore

3 Installazione

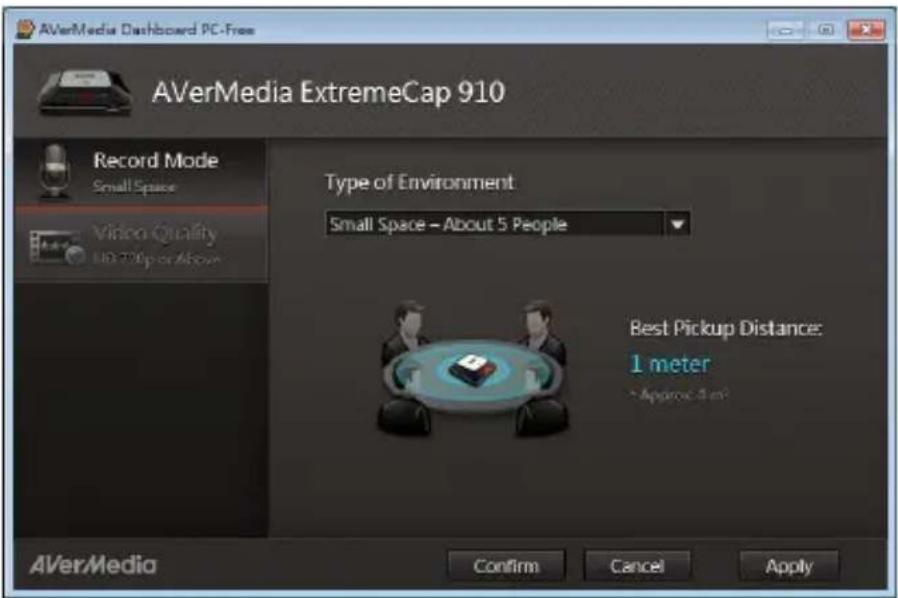

3.1 Configurazione della qualità video e della registrazione

AVerMedia Dashboard PC-Free aiuta gli utenti a impostare la loro qualità video e l'ambiente di funzionamento. Sarà possibile scaricare il software e il driver all'indirizzo www.avermedia.com.

Passo 1: Collegare la porta mini USB sul dispositivo a un PC servendosi del cavo mini USB fornito in dotazione.

Passo 2: Alimentare il dispositivo. Installare il driver ExtremeCap 910 e avviare AVerMedia Dashboard PC-Free sul PC.

Passo 3: Scegliere le proprie impostazioni. Fare clic su Conferma per salvare le impostazioni. Scollegare il dispositivo dal PC prima dell'uso.

AVerMedia Dashboard PC-Free AVerMedia ExtremeCap 910 Record Mode Small Space Video Quality HD 70p or More Type of Environment Small Space - About 5 People Best Pickup Distance: 1 meter - Approx 4 m³ AVerMedia Confirm Cancel Apply

Italiano - 6

Guida all'installazione rapida

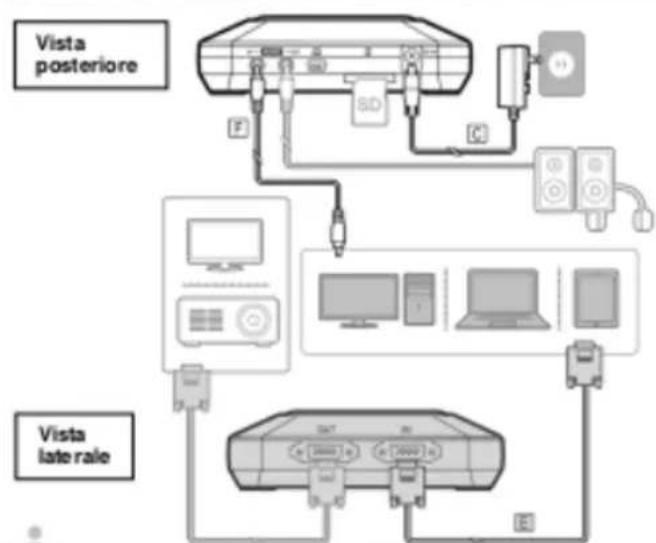

3.2 Eseguire il collegamento tramite cavo VGA

OUTRDT

• Vengono forniti in dotazione unicamente gli elementi contrassegnati con le lettere dell'alfabeto.
  • Gli altoparanti o le cuffie sono opazionali.
  • L'ingresso e fusda video devono essere dello stesso tipo.
• Consigliamo di accendere il dispositivo prima di collegare una sorgente video per

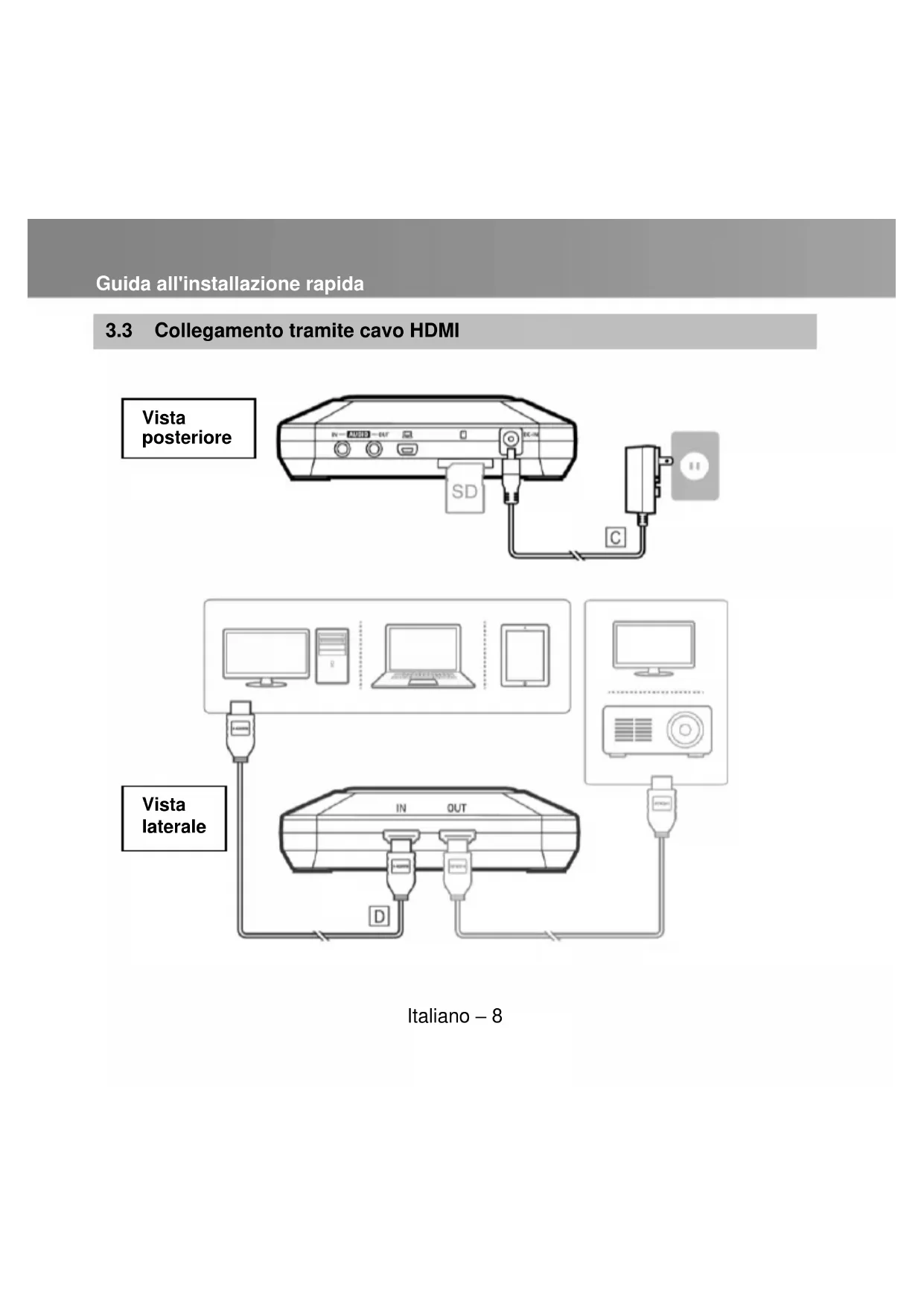

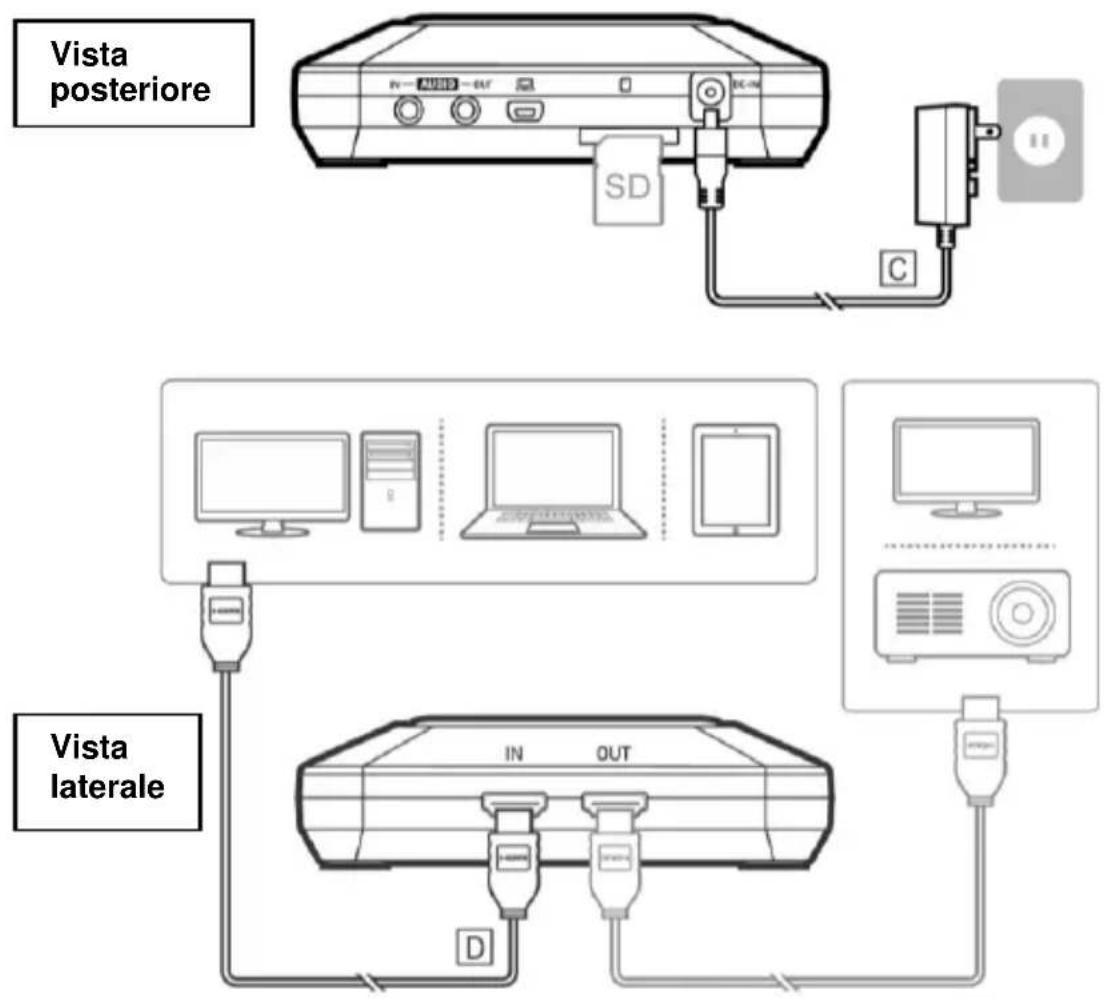

3.3 Collegamento tramite cavo HDMI

Italiano - 8

3.4 Collegamento tramite convertitore da DVI a HDMI

Vista posteriore

Vista laterale

Per i computer senza porta HDMI, usare un cavo o un convertitore da DVI-a-HDMI. Inoltre, collegare il PC alla porta INGRESSO AUDIO tramite cavo audio da 3.5 mm.
Selezionare la modalità “Mirroring” sul PC per garantire che venga registrato lo schermo. Per ulteriori informazioni rimandiamo alle domande più frequenti sul sito www.avermedia.com
Non scollegare il cavo di alimentazione o rimuovere la scheda SD in fase di registrazione.

Italiano - 9
