Tip produs	Placă de captură video
Marcă	AVerMedia
Model	ExtremeCap 910
Intrări video	HDMI, VGA
Ieșiri video	HDMI, VGA
Intrări audio	Mufă audio 3,5 mm (AUDIO IN), microfon încorporat
Ieșiri audio	Mufă audio 3,5 mm (AUDIO OUT)
Conectivitate	Port Mini USB, cititor card SD
Alimentare	Adaptor de curent (DC IN)
Suport de stocare	Card SD (format FAT32)
Software	AVerMedia Dashboard PC-Free (descărcabil)
Funcții principale	Înregistrare fără PC, setări calitate video, actualizare firmware
Accesorii incluse	Adaptor de curent, cablu HDMI, cablu VGA, cablu audio 3,5 mm, cablu Mini USB
Întreținere și curățare	Utilizați o cârpă uscată și moale
Siguranță	Nu expuneți la umiditate; utilizați adaptorul furnizat
Informații generale	Dispozitiv digital clasa B, conform cu standardul NMB-003 din Canada

Întrebări frecvente - ExtremeCap 910 AVERMEDIA

Cum se pornește și se oprește ExtremeCap 910 ?

Apăsați butonul Pornire/Oprire pentru a porni dispozitivul. Pentru a-l opri, țineți butonul apăsat timp de 4 secunde.

Cum se începe înregistrarea ?

Apăsați butonul Înregistrare pentru a începe. Apăsați din nou pentru a opri. Indicatorul devine roșu în timpul înregistrării.

Ce faceți dacă LED-ul clipește ?

Un intermitent poate indica o problemă cu cardul SD (introduceți sau eliberați spațiu) sau o eroare de semnal (verificați cablul, rezoluția sau porniți sursa video).

Ce surse video sunt compatibile ?

ExtremeCap 910 acceptă intrările HDMI și VGA. Pentru un PC fără HDMI, utilizați un convertizor DVI la HDMI cu un cablu audio de 3,5 mm.

Cum se reglează calitatea video ?

Conectați dispozitivul la un PC prin portul Mini USB. Descărcați și instalați AVerMedia Dashboard PC-Free. Selectați setările dorite și faceți clic pe Confirmare.

Pot înregistra conținut protejat prin HDCP ?

Nu, înregistrarea conținutului HDCP nu este suportată. Dacă sursa utilizează HDCP, imaginea nu se va afișa corect.

Ce tip de card SD este necesar ?

Utilizați un card SD formatat în FAT32. Un card SD de mare viteză este recomandat pentru performanțe mai bune.

Cum se actualizează firmware-ul ?

Descărcați software-ul AVerMedia Dashboard pe un PC. Conectați dispozitivul prin Mini USB și urmați instrucțiunile de actualizare a firmware-ului.

Ce faceți dacă nu este detectat niciun semnal ?

Verificați dacă cablul este conectat corect. Reglați rezoluția sursei video. Porniți sursa înaintea dispozitivului. Dacă problema persistă, deconectați și reconectați sursa.

Cum se reduce sunetul în timpul înregistrării ?

Apăsați butonul Mut pentru a reduce sunetul. Apăsați din nou pentru a restabili. Țineți apăsat butonul pentru a testa nivelul sonor; indicatorul devine roșu dacă volumul este prea mare.

MANUAL DE UTILIZARE ExtremeCap 910 AVERMEDIA

1 Continutul Pachetului

B. Ghid de Instalare Rapidă

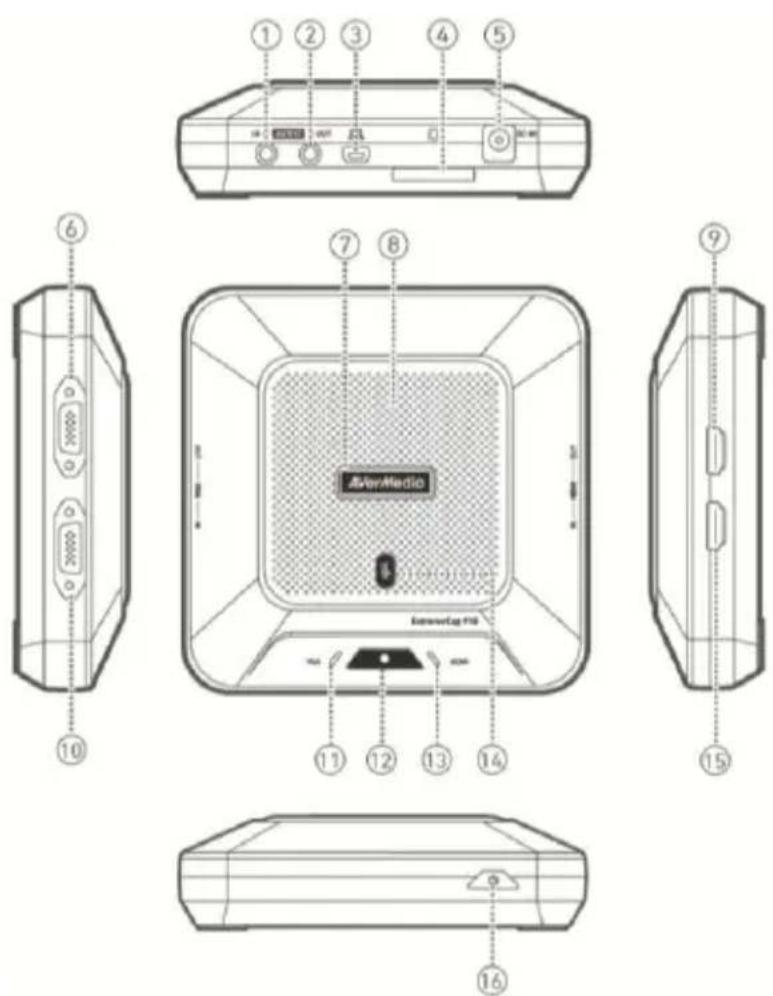

2.1 Denumirea Componentelor

1. Intrare Audio
2. leşire Audio
3. Port Mini USB
4. Slot Card SD
5. Alimentare
6. leşire VGA
7. Indicator Stare
8. Microfon
9. Ieşire HDMI
10. Intrare VGA
11. Indicator VGA
12. Buton/Indicator Î nregistrare
13. Indicator HDMI
14. Buton/Indicator Mut
15. Intrare HDMI
16. Buton Pornire

Ghid de Instalare Rapidă

2.2 Primii Pași

Pasul 1: Conectați dispozitivul la o priză și la o sursă de semnal video. Introduceți un card SD*. (Consultați capitolul 3.2–3.4 pentru detalii.)

Pasul 2: Apăsață pentru a porni dispozitivul și așteptați ca Alterneda să nu mai clipească.

• Pregătit pentru înregistrare voce când AverMedia devine Verde continuu.
• Pregătit pentru inregistrare voce și i amgine când AlteMedia devine Verde continuu și VGA / sau HDMI devine Verde continuu.

Pasul 3: Apàsați pentru a înregistra.

Indicator	Cauză	Soluție
VGA Clipește HDMI	Problemă cu cardul SD	Introducți un card SD sau eliberați mai mult spațiu.
VGA sau HDMI Oprit	Eroare Semnal	Verificați conexiunea, ajustați rezoluția, sau pomiți dispozitivul

România

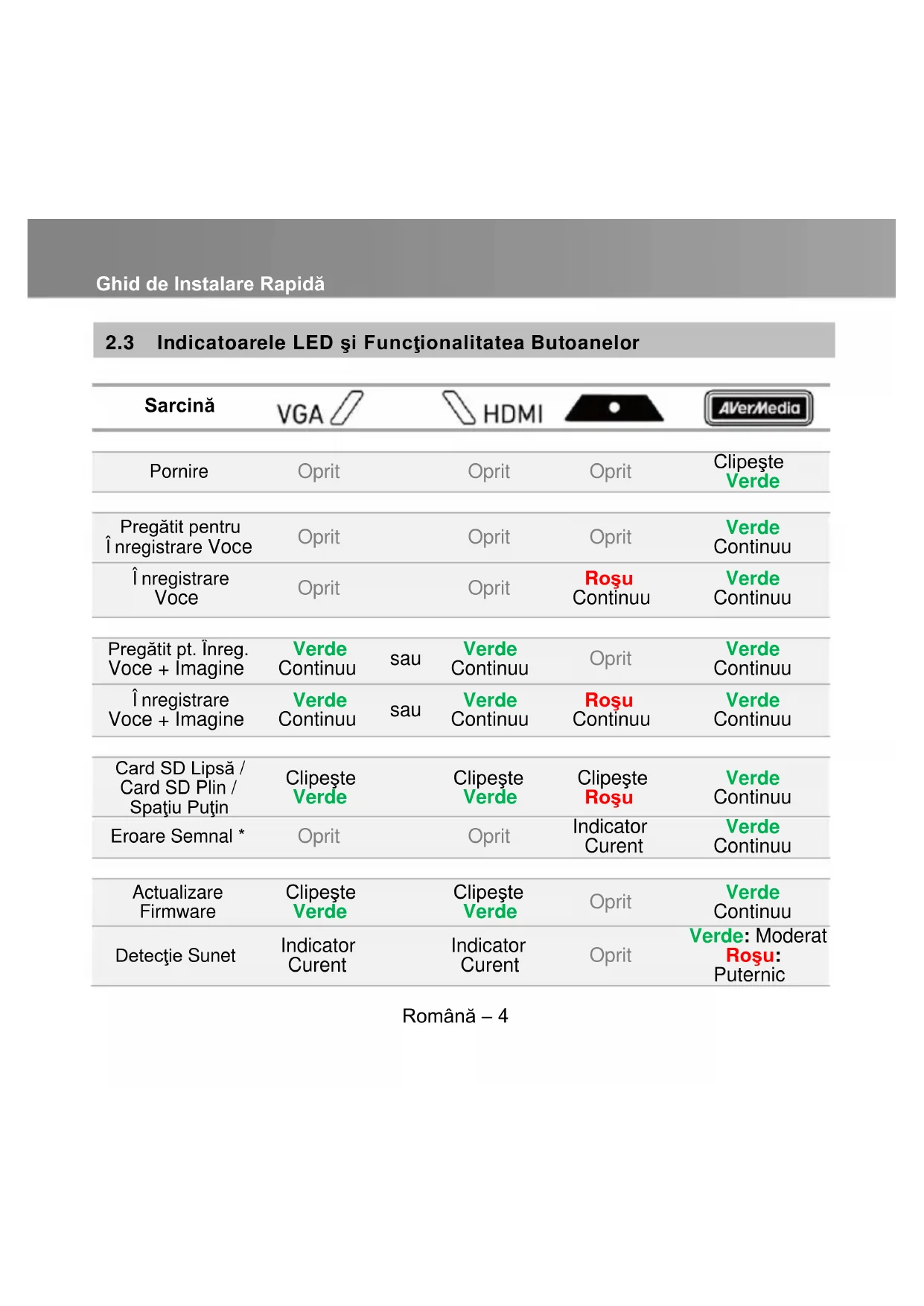

2.3 Indicatoarele LED și Funcționalitatea Butoanelor

Sarcină	VGA		HDMI
Pornire	Oprit		Oprit	Oprit	Clipește Verde
Pregătit pentruÎ nregistrare Voce	Oprit		Oprit	Oprit	Verde Continuu
Î nregistrare Voce	Oprit		Oprit	RoșuContinuu	Verde Continuu
Pregătit pt. Înreg.Voce + Imagine	VerdeContinuu	sau	VerdeContinuu	Oprit	VerdeContinuu
Î nregistrareVoce + Imagine	VerdeContinuu	sau	VerdeContinuu	RoșuContinuu	VerdeContinuu
Card SD Lipsă / Card SD Plin / Spațiu Puțin	Clipește Verde		Clipește Verde	Clipește Roșu	VerdeContinuu
Eroare Semnal *	Oprit		Oprit	Indicator Curent	VerdeContinuu
Actualizare Firmware	Clipește Verde		Clipește Verde	Oprit	VerdeContinuu
Detectie Sunet	Indicator Curent		Indicator Curent	Oprit	Verde: Moderat Roșu: Puternic

Română – 4

* Dacă există un cablu VGA sau HDMI conectat la intrarea video a dispozitivului, un semnal de eroare poate apărea în următoarele situații:

• Lipsă semnal
• Semnal HDCP
• Rezoluție incompatibilă
• PC sau tabletă în modul sleep

Verificați conexiunea, ajustați rezoluția sau porniți dispozitivul sursă.

Înregistrarea conținutului protejat HDCP nu este permisă; dacă sursa video este protejată HDCP, imaginea nu va fi afișată corect.

Stare

Mut

Roşu Continuu

Sunet

Oprit

Buton

Funcții

Apăsați pentru a porni dispoizitvul.

Mențineți apăsat 4 secunde pentru a opri dispozitivul.

Apăsați pentru înregistrare, apăsați din nou pentru oprirea înregistrării.

Apăsați pentru mut, apăsați din nou pentru sunet.

Mentineți apăsat pentru testarea sunetului.

devine Roşu când zgomotul ambiental este prea puternic.*

* Sunetul în exces poate deteriora înregistrarea. Când indicatorul devine Roșu continuu, reduceți volumul sau mutați dispozitivul mai departe de sursa de sunet.

3 | Instalare

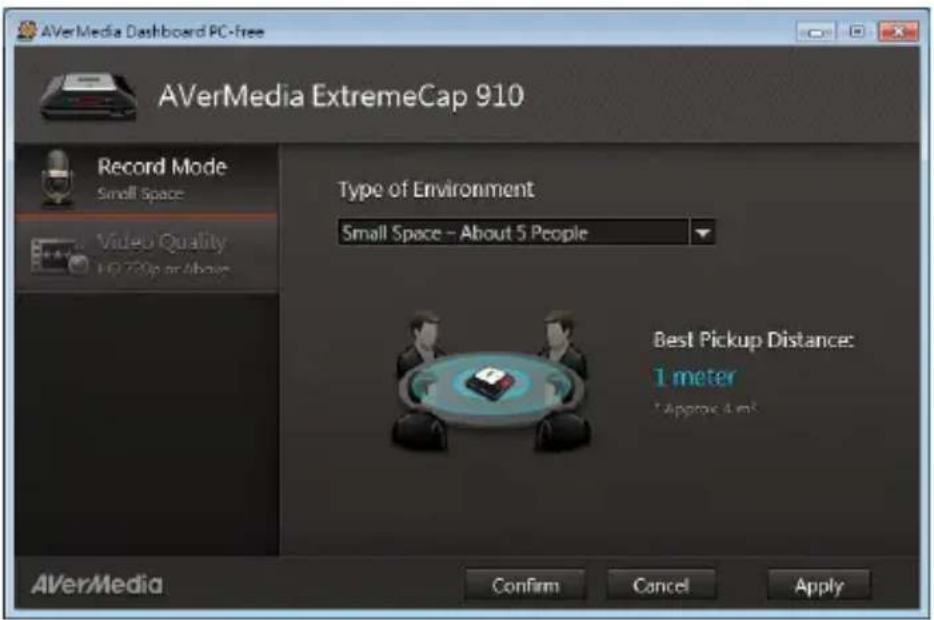

3.1 Calitatea Video și Configurarea înregistrării

AVerMedia Dashboard PC-Free ajută utilizatorii să configureze calitatea și mediul de înregistrarea. Puteți descărca software-ul și driver-ul de la www.avermedia.com.

Pasul 1: Conectați portul mini USB USB din pachet.

al dispozitivului la PC folosind cablul mini

Pasul 2: Porniți dispozitivul. Instalați Driver-ul ExtremeCap 910 și rulați AVerMedia Dashboard PC-Free pe PC.

Pasul 3: Alegeti setările. Apăsați Confirmare pentru salvare. Deconectați dispozitivul de la PC î nainte de utilizare.

Română – 6

Ghid de Instalare Rapidă

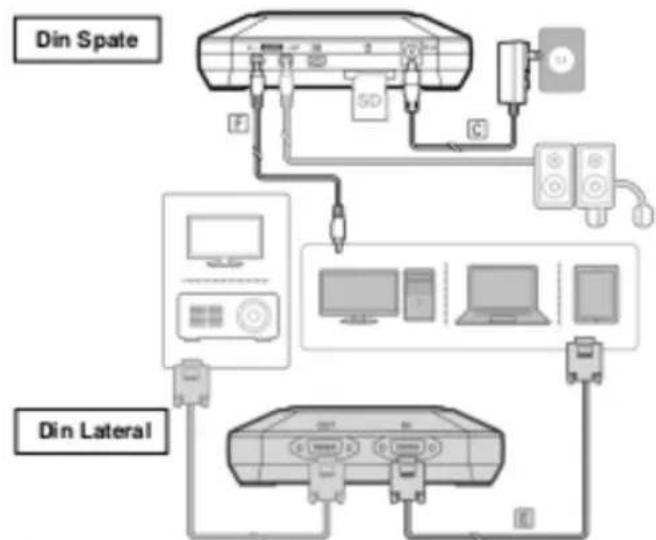

3.2 Conectare folosind Cablu VGA

Romande

• Numai elementele marcate cu litare sunt furnizate.
• Boxele sau câptile sunt optionale.
• Intrarea și lesirea video trebuie să fe de acelagi tip.

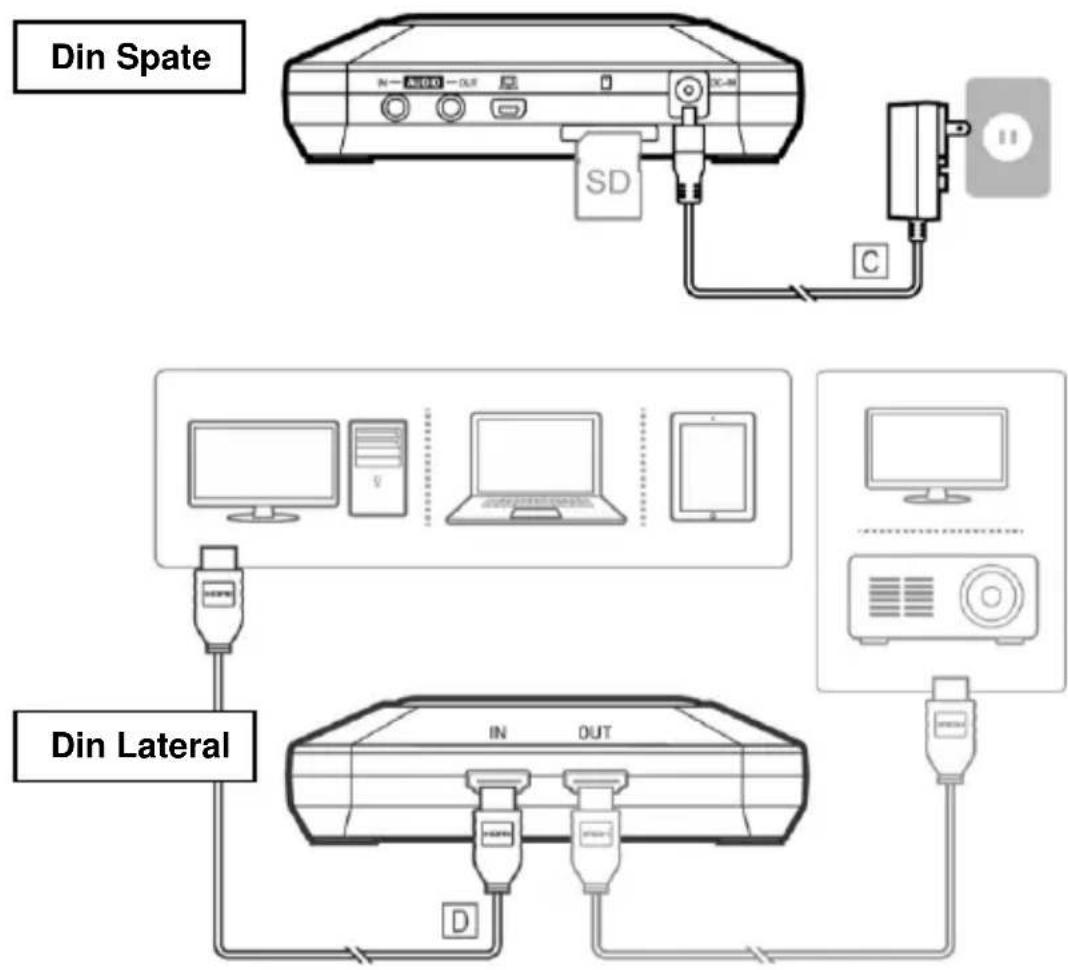

3.3 Conectare folosind Cablu HDMI

Română – 8

3.4 Conectare folosind Convertor de la DVI la HDMI

Din Spate

Din Lateral

Pentru sistemele de calcul fără port HDMI, folosiți un cablu sau adaptor DVI-to-HDMI.
Conectați PC-ul la dispozitiv (Intrare Audio) folosind cablul audio 3.5mm.
Selectați modul “Duplicat” mode pe PC pentru a înregistra imaginea. Pentru mai multe informații, consultați rubrica FAQ de pe www.avermedia.com
Nu deconectați alimentarea sau cardul SD în timpul înregistrării.

Română – 9
