ExtremeCap 910 - Carte d'acquisition vidéo AVERMEDIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte d'acquisition vidéo
Marque	AVerMedia
Modèle	ExtremeCap 910
Entrées vidéo	HDMI, VGA
Sorties vidéo	HDMI, VGA
Entrées audio	Prise audio 3,5 mm (AUDIO IN), microphone intégré
Sorties audio	Prise audio 3,5 mm (AUDIO OUT)
Connectivité	Port Mini USB, lecteur carte SD
Alimentation	Adaptateur secteur (DC IN)
Support de stockage	Carte SD (format FAT32)
Logiciel	AVerMedia Dashboard PC-Free (téléchargeable)
Fonctions principales	Enregistrement sans PC, réglages qualité vidéo, mise à jour firmware
Accessoires fournis	Adaptateur secteur, câble HDMI, câble VGA, câble audio 3,5 mm, câble Mini USB
Entretien et nettoyage	Utiliser un chiffon sec et doux
Sécurité	Ne pas exposer à l'humidité ; utiliser l'adaptateur fourni
Informations générales	Appareil numérique classe B, conforme à la norme NMB-003 du Canada

FOIRE AUX QUESTIONS - ExtremeCap 910 AVERMEDIA

Comment allumer et éteindre l'ExtremeCap 910 ?

Appuyez sur le bouton Marche/Arrêt pour allumer l'appareil. Pour l'éteindre, maintenez le bouton enfoncé pendant 4 secondes.

Comment démarrer l'enregistrement ?

Appuyez sur le bouton Enregistrement pour démarrer. Appuyez à nouveau pour arrêter. L'indicateur devient rouge pendant l'enregistrement.

Que faire si le voyant LED clignote ?

Un clignotement peut indiquer un problème de carte SD (insérez ou libérez de l'espace) ou une erreur de signal (vérifiez le câble, la résolution ou allumez la source vidéo).

Quelles sources vidéo sont compatibles ?

L'ExtremeCap 910 accepte les entrées HDMI et VGA. Pour un PC sans HDMI, utilisez un convertisseur DVI vers HDMI avec un câble audio 3,5 mm.

Comment régler la qualité vidéo ?

Connectez l'appareil à un PC via le port Mini USB. Téléchargez et installez AVerMedia Dashboard PC-Free. Sélectionnez les réglages souhaités et cliquez sur Confirmer.

Puis-je enregistrer du contenu protégé par HDCP ?

Non, l'enregistrement de contenu HDCP n'est pas supporté. Si la source utilise HDCP, l'image ne s'affichera pas correctement.

Quel type de carte SD est requis ?

Utilisez une carte SD formatée en FAT32. Une carte SD haute vitesse est recommandée pour de meilleures performances.

Comment mettre à jour le firmware ?

Téléchargez le logiciel AVerMedia Dashboard sur un PC. Connectez l'appareil via Mini USB et suivez les instructions de mise à jour du firmware.

Que faire si aucun signal n'est détecté ?

Vérifiez que le câble est correctement branché. Ajustez la résolution de la source vidéo. Allumez la source avant l'appareil. Si le problème persiste, débranchez et rebranchez la source.

Comment couper le son pendant l'enregistrement ?

Appuyez sur le bouton Mute pour couper le son. Appuyez à nouveau pour rétablir. Maintenez le bouton pour tester le niveau sonore ; le voyant devient rouge si le volume est trop fort.

MODE D'EMPLOI ExtremeCap 910 AVERMEDIA

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada."

C. Adaptateur Secteur

D. Câble HDMI

E. Câble VGA

1. AUDIO IN
2. AUDIO OUT
3. Port Mini USB
4. Slot Carte SD
5. DC IN
6. VGA OUT
7. Indicateur de Statut
8. Microphone
9. HDMI OUT
10. VGA IN
11. VGA Indicator
12. Bouton/Indicateur d'enregistrement
13. Indicateur HDMI
14. Bouton/indicateur Mute
15. HDMI IN
16. Bouton Marche/Arrêt

Français - 2

2.2 Bien démarrer

Etape 1: Connectez l'appareil à une source d'alimentation et à une source vidéo. Insérez une carte SD*. (Veuillez consulter les chapitres 3.2–3.4 pour plus de détails.)

Etape 2: Appuyez sur pour allumer l'appareil et attendez l'arrêt du clignotement de .

Prêt à enregistrer la voix lorsque

devient Vert.

Prêt à enregistrer la voix et l'écran lorsque

devient Vert et

ou

devient Vert.

Etape 3: Appuyez sur pour démarrer l'enregistrement.

* une carte SD au format FAT32 est nécessaire.

Résoudre les Problèmes

Indication	Cause	Action
Clignote	Pb Carte SD	Insérer une carte SD ou libérer plus d'espace.
ou	Erreur Signal	Vérifier le câble branché, ajuster la résolution de la source, ou allumer l'appareil de la source.
Off

Français – 3

2.3 Indicateurs LED et Boutons des Fonctions

Tâche	VGA		HDMI
Booting	Off		Off	Off	Clignote en Vert
Prêt à enregistrer la Voix	Off		Off	Off	Vert Solide
Enregistrement de la Voix	Off		Off	Rouge Solide	Vert Solide
Prêt à enregistrer Voix + Ecran	Vert Solide	ou	Vert Solide	Off	Vert Solide
Enregistrement Voix + Ecran	Vert Solide	ou	Vert Solide	Rouge Solide	Vert Solide
Pas de Carte SD/ Carte SD pleine/ Espace Faible	Clignote en Vert		Clignote en Vert	Clignote en Red	Vert Solide
Erreur de Signal*	Off		Off	Indication Courante	Vert Solide
Mise à Jour Firmware en cours	Clignote en Vert		Clignote en Vert	Off	Vert Solide
Son en cours de Détection	Indication Courante		Indication Courante	Off	Vert: Modéré Rouge: Fort

Français - 4

Guide d'installation rapide

* Lorsqu'un câble VGA ou HDMI est branché à l'entrée vidéo de l'appareil, une erreur de signal peut se produire dans les cas suivants:

• Pas de signal
• Signal HDCP
• Résolution Non Supportée
• PC ou tablette en voille

Vérifiez votre branchement, ajustez la résolution de la source ou allumez l'appareil de la source vidéo pour résoudre le problème.

l'enregistrement de contenu protégé par HDCP n'est pas supporté. Si la source vidéo n'est pas protégé par HDCP, les images ne s'afficheront pas correctement.

Statut

Muto

OK

Rouge

Off

Français

Bouton	Fonctions
	Appuyer pour allumer l'appareil.Appuyer et Presser pendant 4 secondes pour éteindre l'appareil.
	Presser pour démarrer l'enregistrement, appuyer à nouveau pour amêter l'enregistrement.
	Appuyer pour couper le son, presser à nouveau pour rétablir. Presser and maintenir pour démarrer un test du son, appuyer pour relâcher. deviert Rouge lorsque le son environnant est trop fort *

* Un volume sonore excessif peut causer des distorsions d'enregistrement. Lorsque l'indicatour de doit pouvant Rouse en remanence, baissez le volume ou édignez l'annavaill de la croure

3 Installation

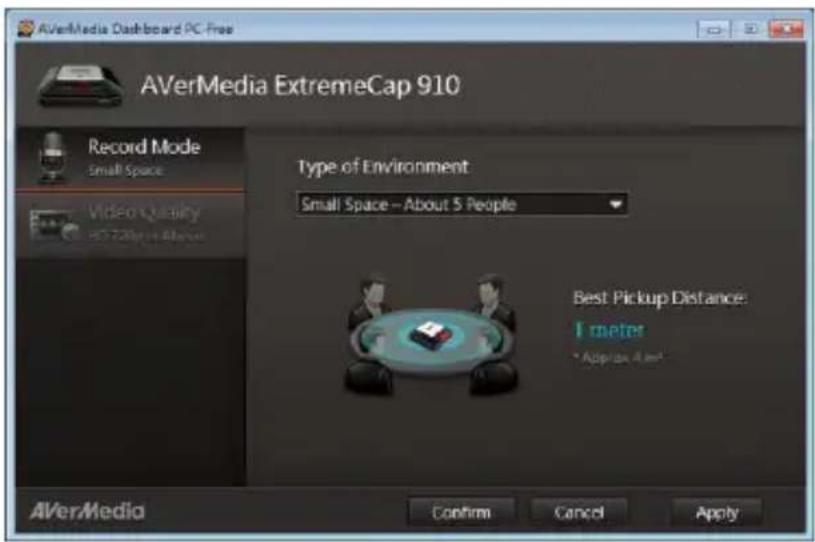

3.1 Réglages Qualité Vidéo et Enregistrement

AVerMedia Dashboard PC-Free permet aux utilisateurs de régler la qualité vidéo et les paramètres d'enregistrement.

Vous pouvez télécharger le logiciel et le pilote ici www.avermedia.com.

Etape 1: Connectez le port mini USB port de l'appareil à un PC en utilisant le câble mini USB inclus.

Etape 2: Allumez l'appareil. Installez le ExtremeCap 910 Driver et lancez AVerMedia Dashboard PC-Free sur le PC.

Etape 3: Choisissez les réglages. Cliquez sur Confirmer pour enregistrer les paramètres. Déconnectez l'appareil du PC avant de l'utiliser.

• Souls les éléments marqués d'une lettre sont fournis.
• Encointes ou d'ocouteurs ne sont optionnels.
  • L'entrée et la sortie vidéo doivent être du même type.
• Nous vous recommandons d'allumer votre appareil avant de brancher la source vidéo pour éviter un signal d'erreur. D'branchez et rebranchez la source vidéo si un signal d'erreur persiste.

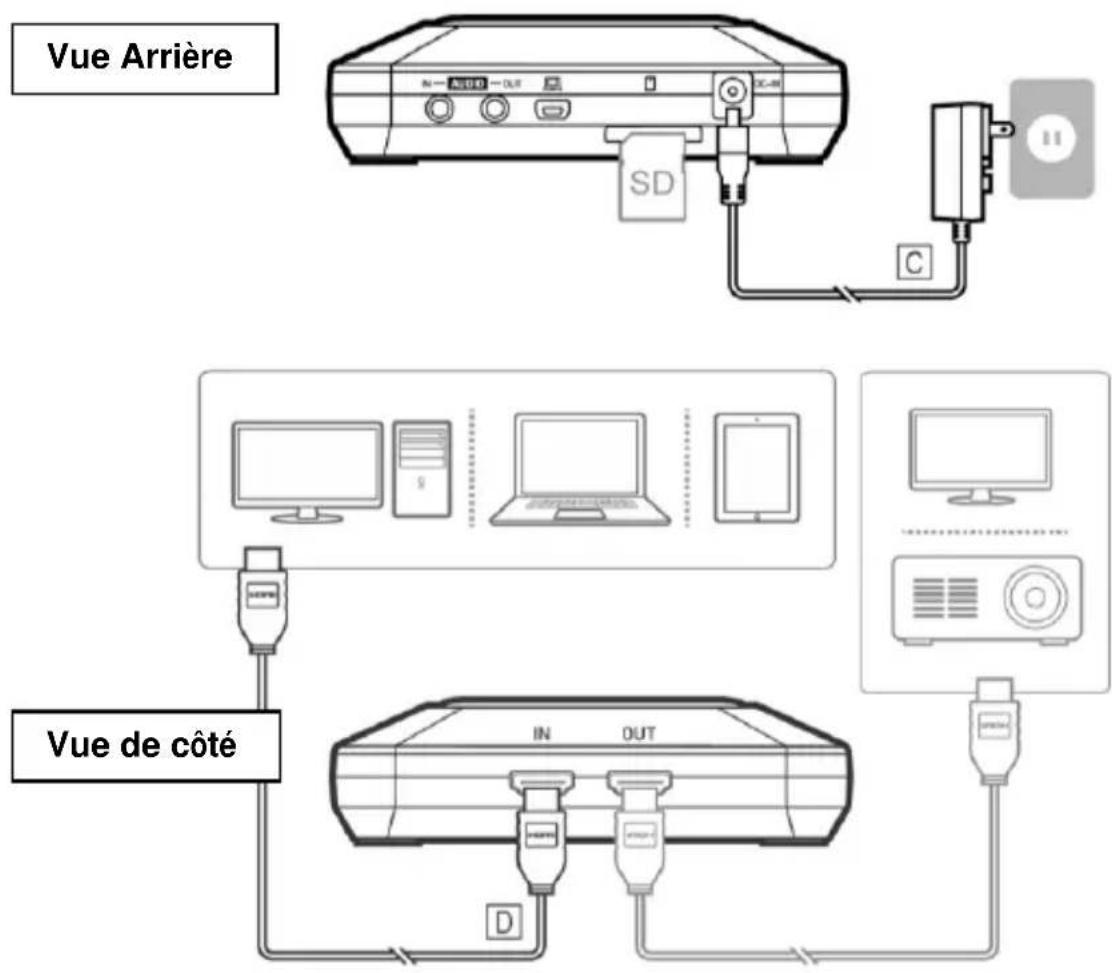

3.3 Brancher via un Câble HDMI

Français - 8

3.4 Brancher via un convertisseur DVI vers HDMI

Français

• Pour un ordinateur sans port HDMI, utilisez un câble DVI-vers-HDMI ou un convertisseur.
  Branchez également votre PC à l'appareil (AUDIO IN) viale câble audio 35 mm.
• Chaisissez le mode "Dupiquer" sur votre PC pour vous assurer que l'écran est enregistré. Pour plus d'informations, veuillez vous référer au FAQ
  www.avermedia.com
