MANUAL DE USUARIO ExtremeCap 910 AVERMEDIA

1 Contenido de la Caja

A ExtremeCap 910

B. Guía de instalación rápida

c. Adaptador de contiente

D. Cable HDMI

E. Cable VGA

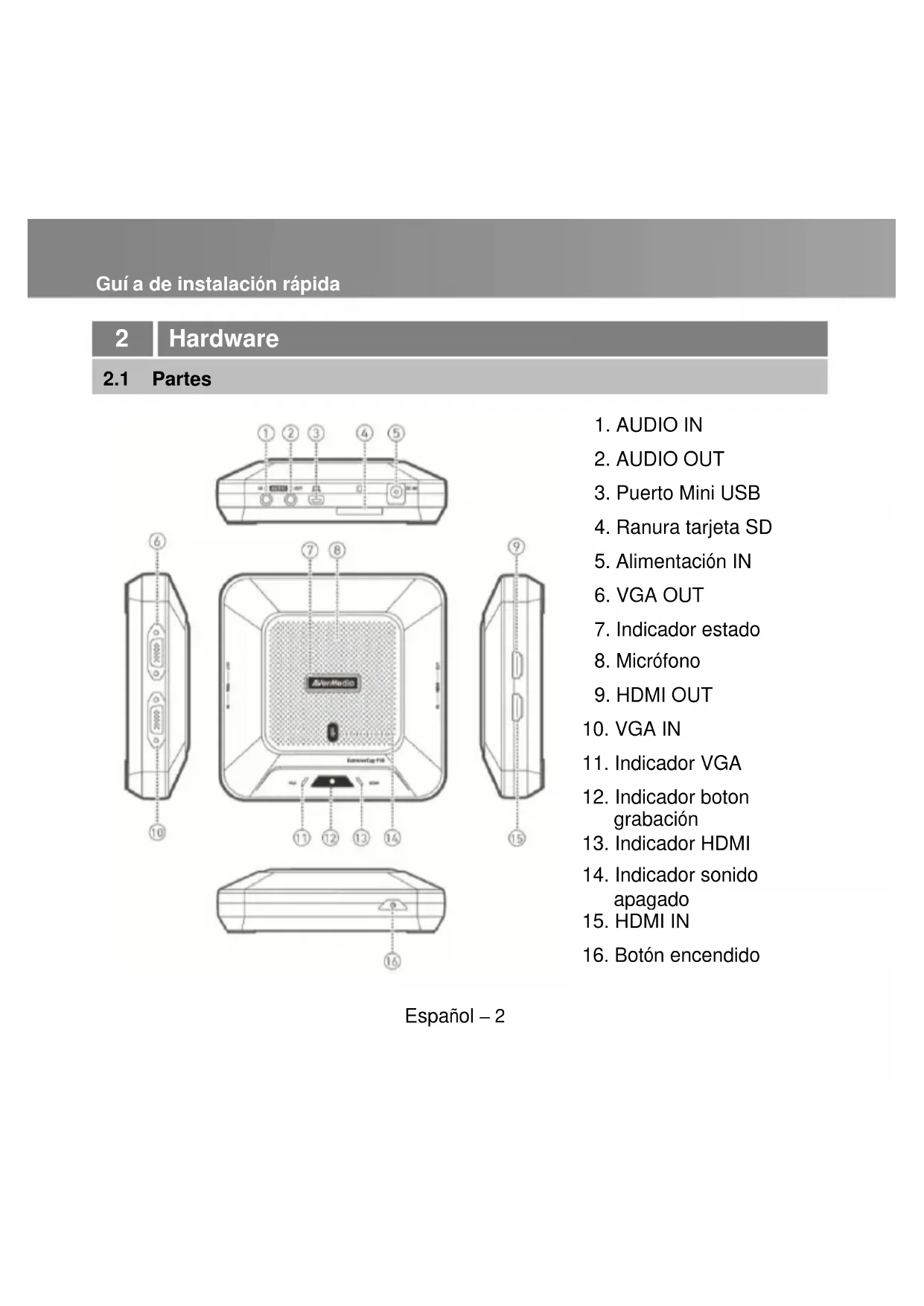

1. AUDIO IN
2. AUDIO OUT
3. Puerto Mini USB
4. Ranura tarjeta SD
5. Alimentación IN
6. VGA OUT
7. Indicador estado
8. Micrófono

9. HDMI OUT

10. VGA IN

11. Indicador VGA

12. Indicador boton grabación

13. Indicador HDMI

14. Indicador sonido apagado

15. HDMI IN

16. Botón encendido

2.2 Comenzar

Paso 1: Conecte el dispositivo a una toma eléctrica y a una Fuente de video. Inserte una tarjeta SD*. (Ver capitulos 3.2–3.4 para mas detalles.)

Paso 2: Pulse para encender el dispositivo y espere a que termine de parpadear.

• Listo para grabar voz cuando
  esta de color verde.
• Listo para grabar voz e imagen cuando
  verde y
  0
  HDMI
  de color verde.

Paso 3: Pulse para empezar a grabar

* Se requiere una tarjeta SD formateada en FAT32

Solución a problemas

Indicador	Causa	Acción
	Tarjeta SD	Inserte una tarjeta SD o libere espacio
	Error de señal	Revise la conexión del cable, ajuste la resolución o active el dispositivo de video.

2.3 Indicadores LED y funciones de los botones

Tarea	VGA		HDMI
Iniciando	Off		Off	Off	Flashes Verde
Listo para grabar voz	Off		Off	Off	Solido Verde
Grabando voz	Off		Off	Solido Rojo	Solido Green
Listo para grabar voz y pantalla	Solido Verde	or	Solido Verde	Off	Solido Verde
Grabando Voz y pantalla	Solido Verde	or	Solido Verde	Solido Rojo	Solido Verde
No hay SD / SD Llena / Poco espacio	Flashes Verde		Flashes Verde	Flashes Rojo	Solido Verde
Señal error *	Off		Off	Current Indication	Solido Verde
Actualizacion Firmware	Flashes Verde		Flashes Verde	Off	Solido Verde
Detectando sonido	Indicador actual		Indicador actual	Off	Verde: Moderado Rojo: Alto

Guía de instalación rápida

* Cuando uncable VGA o HDMI está conectado a la entrada de vídeo del dispositivo, puede aparecer una señal de error en las siguientes situaciones:

• Sin señal
• Serial HDCP
• Resolución no aceptada
• PC o tablet en modo espera

Revise la conexión de los cables, ajuste la resolución o active tu equipo desde el modo espera para soludionar estos problemas.

La captura de vídeo codificado en HDCP no es compatible, si la Fuente de vídeo está protegida por HDCP las imágenes no serán mostradas.

Estado

Mute

Unmute

Solida Rojo

Off

Botón	Funciones
	Pulse el boton para encender el dispositivo.Pulse durante 4 segundos para apagar el dispositivo.
	Pulse para empezar a grabar, pulse de Nuevo para parar de grabar
	Pulse para quitar sonido, pulse de Nuevo activario.Pulse durante unos Segundo para probar el sonido, suete para parar.Averil Medio se activa Rojo cuando el sonido ambiente es muy alto.*

Español

3 | Instalación

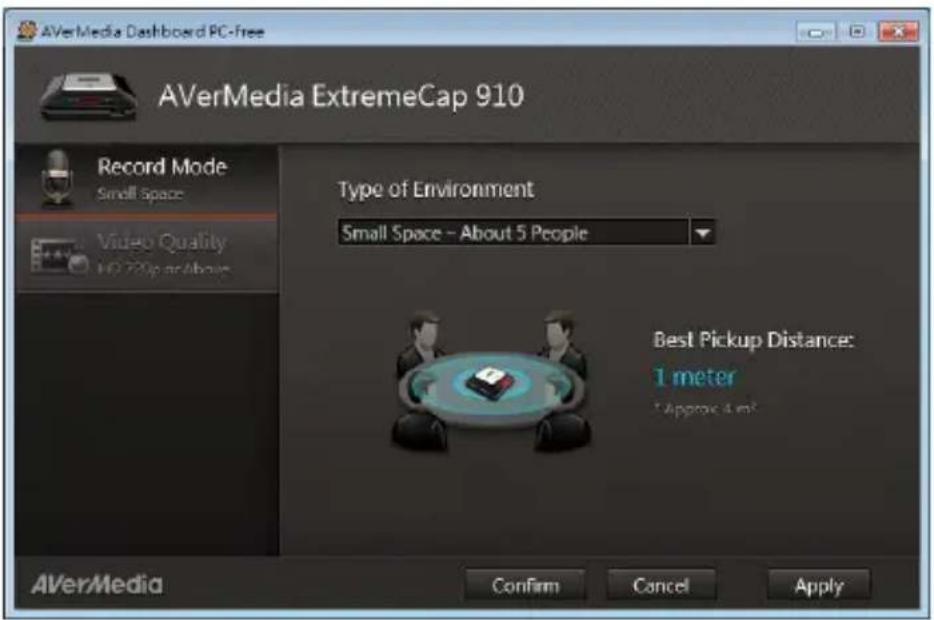

3.1 Calidad de Video y configuración de grabació n

AVerMedia Dashboard PC-Free permite configurar la Calidad de video deseada. Puede descargarse el software y driver de la página web www.avermedia.com.

Paso 1: Conecte el Puerto mini USB 📄 en el dispositivo a un PC usando el cable mini USB incluido.

Paso 2: Encienda el dispositivo. Instale el driver ExtremeCap 910 y arranque la aplicación AVerMedia Dashboard PC-Free en el PC.

Paso 3: Seleccione sus preferencias. Haga clic en Confirm para guardar la configuración del dispositivo antes de usar.

AVerMedia Dashboard PC-free AVerMedia ExtremeCap 910 Record Mode Small Space Video Quality HD 720p or above Type of Environment Small Space - About 5 People Best Pickup Distance: 1 meter * Approx 4 m² AVerMedia Confirm Cancel Apply

Español – 6

Guía de instalación rápida

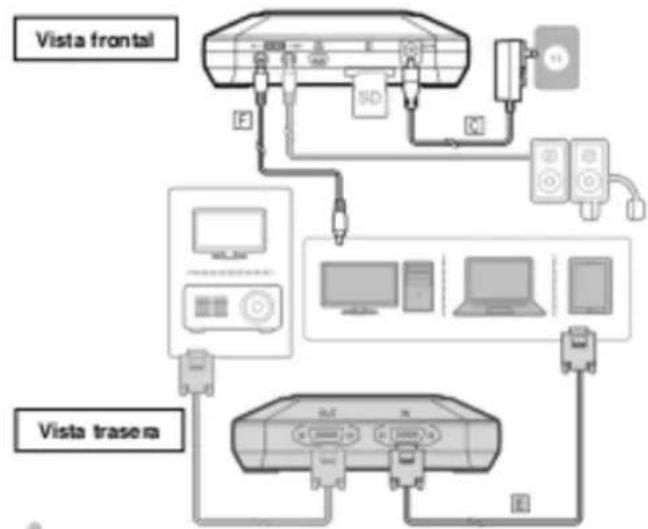

3.2 Conectar a traves de VGA

Español

• Solo están incluidos los componentes indicados con letras.
• Altavoces o auriculares son opdonales.
• La entrada y salida de vídeo tiene que ser el mismo tipo.
• Recomendamos encender el dispositivo antes de conectar los cables de video

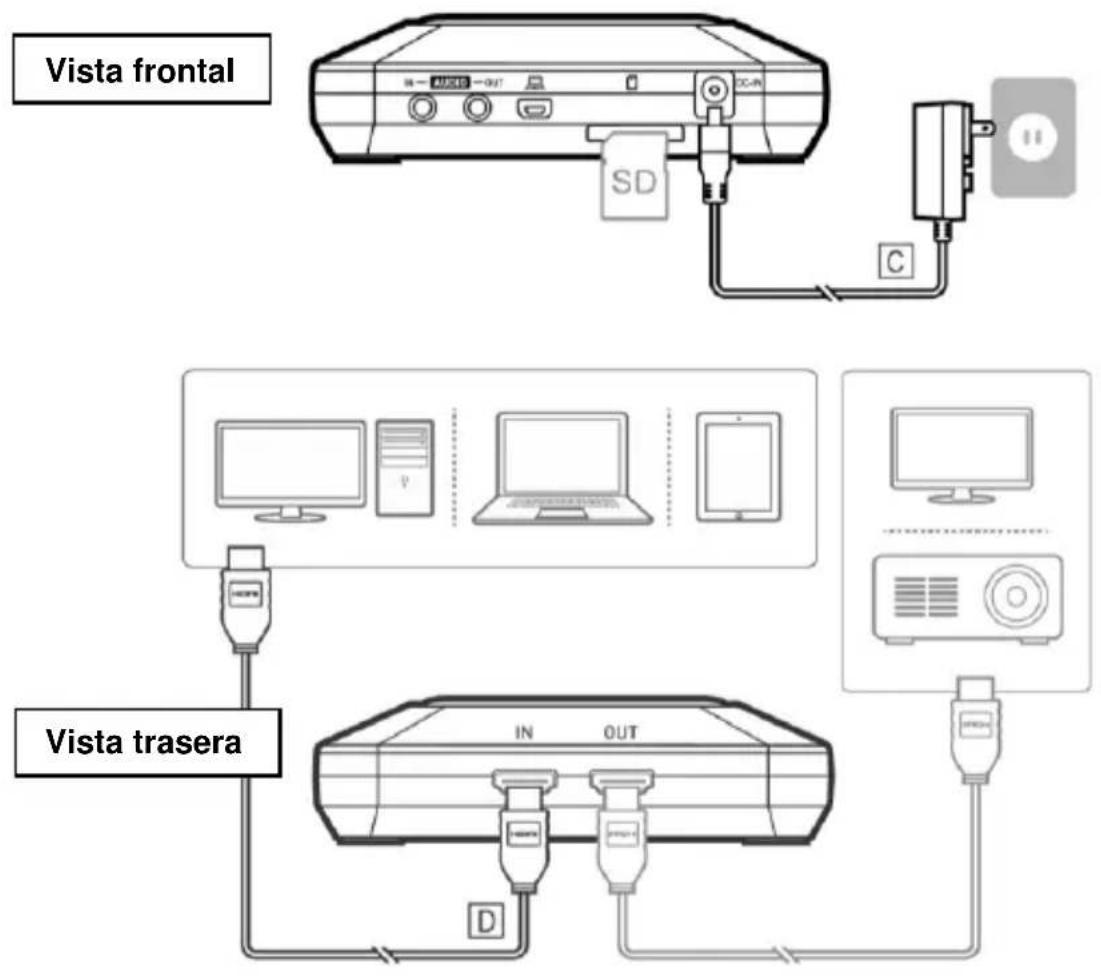

3.3 Conectar a traves de cable HDMI

Español – 8

Guía de instalación rápida

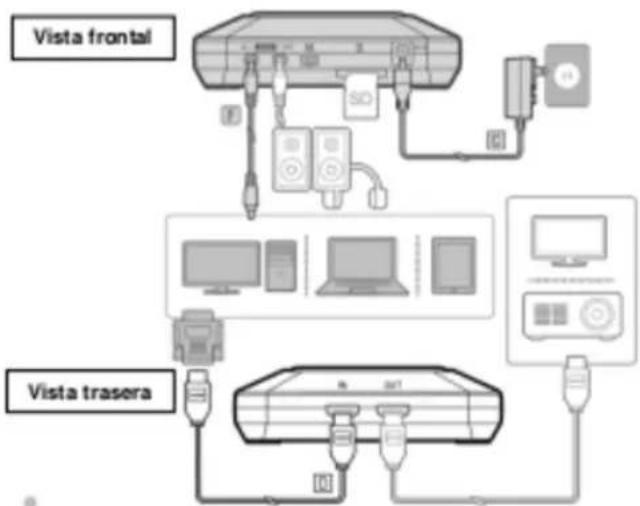

3.4 Conectar a traves de conversor DVI a HDMI

Vista frontal Vista trasera

Español

• Para ordenadores sin Puerto HDMI, use un conversor de DVI a HDMI. También puede conectar el audio de su PC al dispositivo a través Audio IN mediante cable de audio de 3.5 mm
• Seleccione modo "Duplicar" en su PC para asegurar que la pantalla se está grabando. Para más información, diríjase a la página web www.avermedia.com

Guí a de instalación rápida

Español – 10

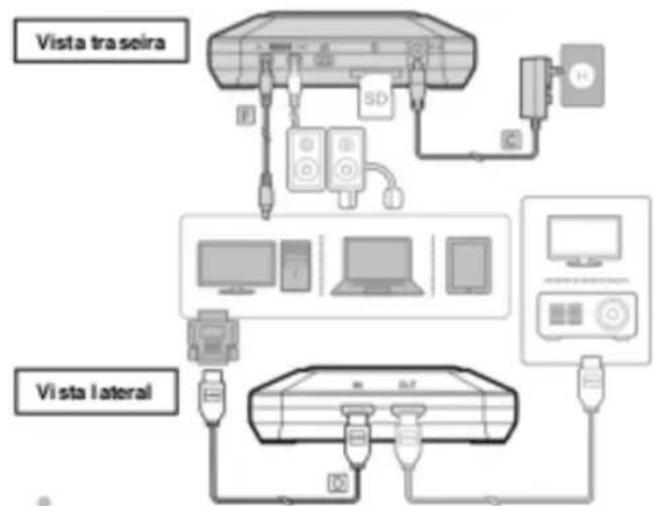

3.4 Ligar através de Conversor de DVI para HDMI

C. Adaptador de Energia

* Este necesar un card SD Informat FAT32.

Depanare
