HASZNÁLATI ÚTMUTATÓ ExtremeCap 910 AVERMEDIA

B. Telepítési útmutató

c. Elektromos Adapter

D. HDMI kábel

E. VGA kábel

F. 3.5 mm audió kábel

G. Mini USB kábel

2 Hardver

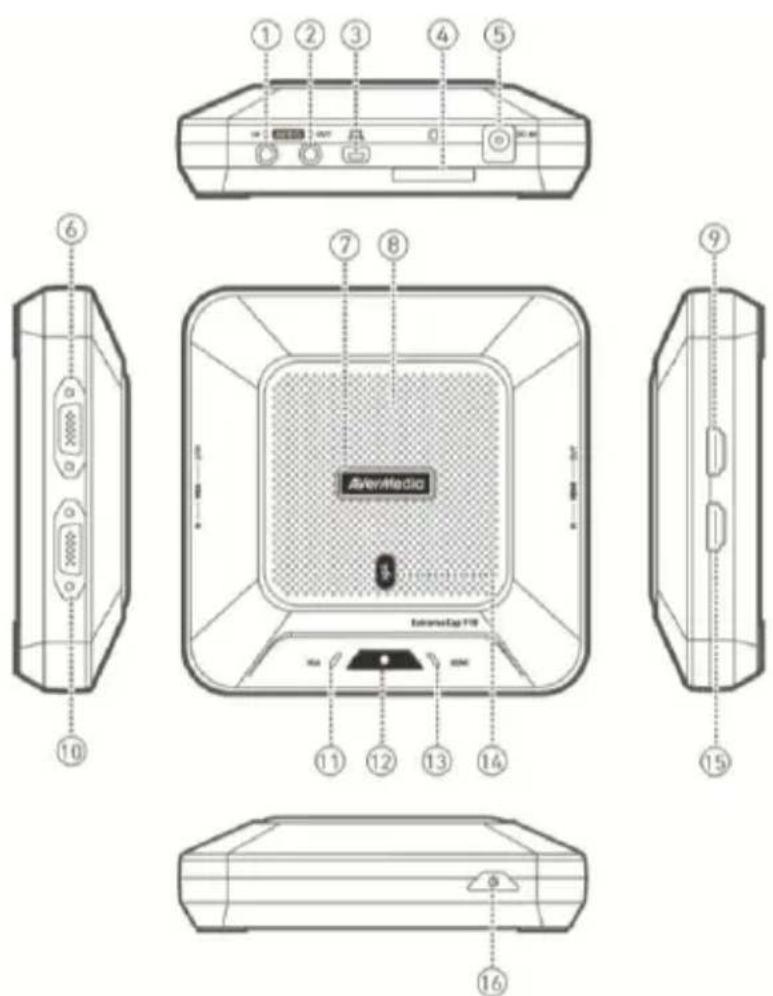

2.1 Gombok és csatlakozások

1. AUDIO BE
2. AUDIO KI
3. Mini USB Port
4. SD Kártya hely
5. Energiaforrás be
6. VGA KI
7. Státusz Indikátor
8. Mikrofon
9. HDMI KI
10. VGA BE
11. VGA Indikátor
12. Felvételgomb/Indikátor
13. HDMI Indikátor
14. Némí tás gomb/Indikátor
15. HDMI BE
16. Főkapcsoló

Telepítési Útmutató

2.2 Beüzemelés

1. Lépés: Csatlakoztassa az eszköz a hálózati adapterhez és egy video forráshoz. Helyezzen be egy SD kártyát*. (Részletek a 3.2–3.4 fejezetben.)

2. Lépés: Nyomja meg a gombot a bekapcsoláshoz és várjon mig az AlorReda villogása abbamarad.

3. Kész hang felvételre, amikor az RiverMedia folyamatos zöld.

4. Kész hang és képernyő felvételre, amikor az Permedia folyamatos zöld és VGA vagy HDMI folyamatos zöld.

3.Lépés: Nyomjan gombat felvétel inditáshoz.

* FAT32-formátumú SD kártya szükséges.

Hiba el háritás

Kijelzés	Ok	Megoldás
	SD kártya hiba	Helyezzen be SD kártyát vagy szabadítson fel helyet.
	Jel hiba	Ellenőrizze a kábel csatlakozást, módosítsa a forrás felbontást vagv

2.3 LED kijelzések és Gomb funkciók

Feladat	VGA		HDMI
Betöltés	KI		KI	KI	Villogzöld
Hang felvételrekész	KI		KI	KI	Folyamatoszöld
Hang felvétel	KI		KI	FolyamatosPiros	Folyamatoszöld
Hang és képfelvételre kész	Folyamatoszöld	v.	Folyamatoszöld	KI	Folyamatoszöld
Hang + Képfelvétel	Folyamatoszöld	v.	Folyamatoszöld	FolyamatosPiros	Folyamatoszöld
Nincs SD kártya /SD kártya tele /Kevés hely	Villogózöld		Villogózöld	VillogóPiros	Folyamatoszöld
Jel hiba *	KI		KI	AktuálisJelzés	Folyamatoszöld
Firmware frissí tés	Villogózöld		Villogózöld	KI	Folyamatoszöld
Hang érzékelés	AktuálisJelzés		AktuálisJelzés	KI	Zöld: halványPiros: erős

Telepítési Útmutató

* Amikor egy VGA vagy HDMI kábel csatlakoztatva van az eszköz video bemenetéhez, jel hiba a következő osetekben fordulhat elő:

• Nincs jel
• HDCP védett jel
• Nem támogatott felbontás
• PC vagy tablet alvő módban

Ellenőrizze a kábel csatlakozást, módosítsa a forrás felbontást vagy ébressze fel a forrás eszközt a probléma megoldásához.

HDCP-vel védett tartalom felvétele nem támogatott; ha a védő forrás HDCP-védett, a kép nem fog megjelenni megfelelően.

Statusz

Némitva

Nem néma

Folyamatos Piros

KI

Gomb	Funkciók
	Nyomja meg az eszköz bekapcsolásához.Tartsa nyomva 4 másodpercig az eszköz kikapcsolásához.
	Nyomja meg felvétel kezdéshez, ismét megnyomva a felvétel leáll.
[32A4]	Nyomja meg némításhoz, ismét megnyomva visszavonás.Tartsa nyomva hang teszthez, elengedve a teszt leáll.AverNikos Piros amikor a környezet hangjia túl hangos.*

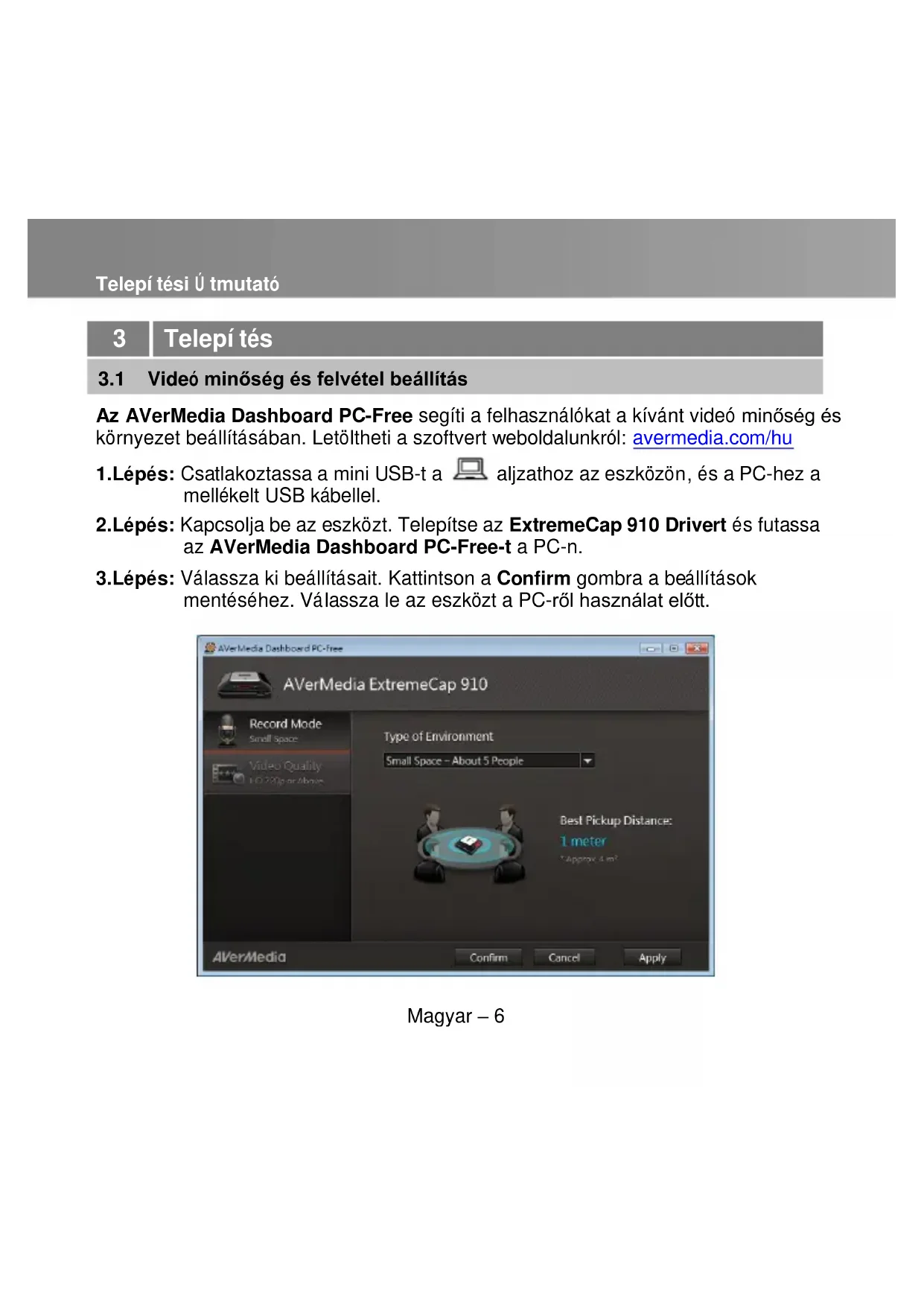

3 Telepí tés

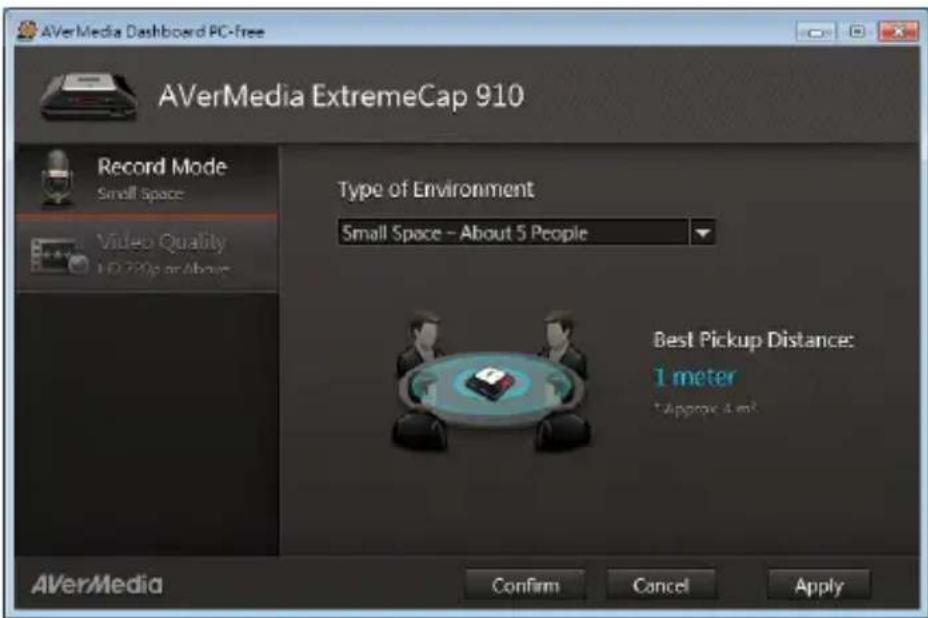

3.1 Videó minőség és felvétel beállítás

Az AVerMedia Dashboard PC-Free segíti a felhasználókat a kívánt videoó minőség és környezet beállításában. Letöltheti a szoftvert weboldalunkról: avermedia.com/hu

1. Lépés: Csatlakoztassa a mini USB-t a aljzathoz az eszközön, és a PC-hez a mellékelt USB kábellel.
2. Lépés: Kapcsolja be az eszközt. Telepítse az ExtremeCap 910 Drivert és futassa az AVerMedia Dashboard PC-Free-t a PC-n.
3. Lépés: Válassza ki beállításait. Kattintson a Confirm gombra a beállítások mentéséhez. Válassza le az eszközt a PC-ről használat előtt.

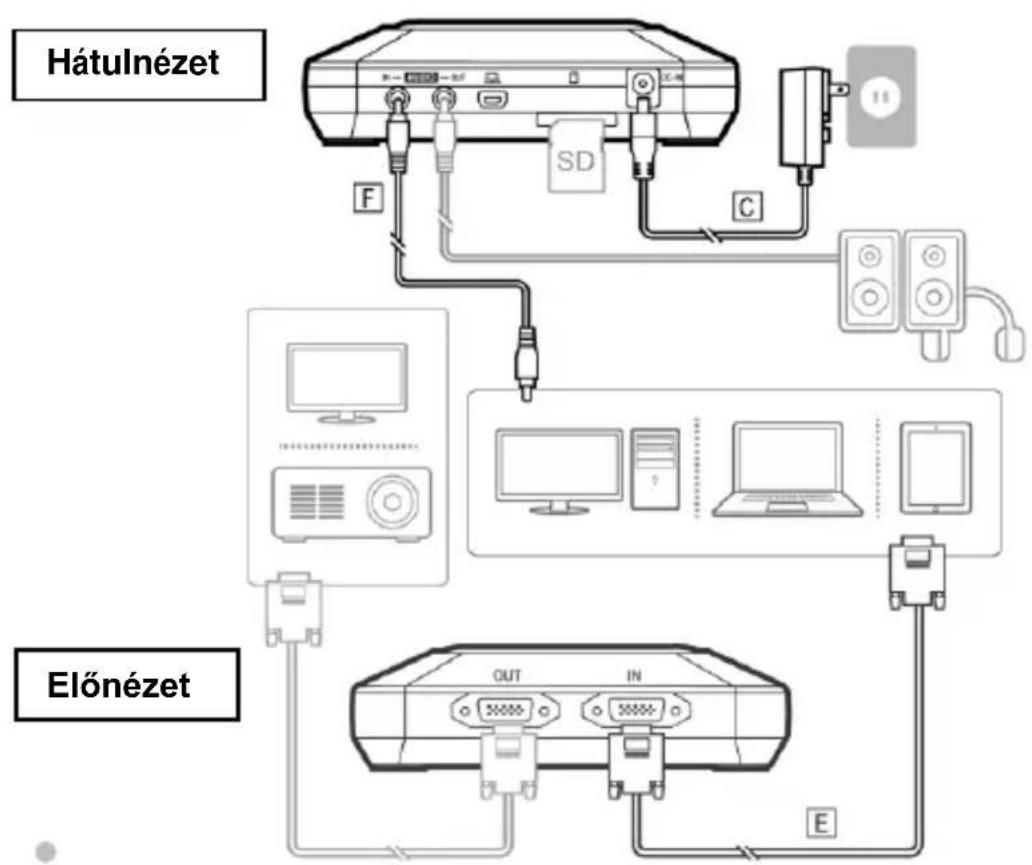

3.2 Csatlakozás VGA kábellel

• Csak a betüvel jelöltek alaptartozékok.
• Hangszóró és fejhallgató opcionális.
• A videoó be-és kimenetnek azonos tí pusúnak kell lennie.
• Javasoljuk kapcsolja be csatlakoztatás előtt az eszközt, a jel hiba elkerüléséhez. Forrás kábel le és vissza csatlakoztatása jel hibát okozhat.

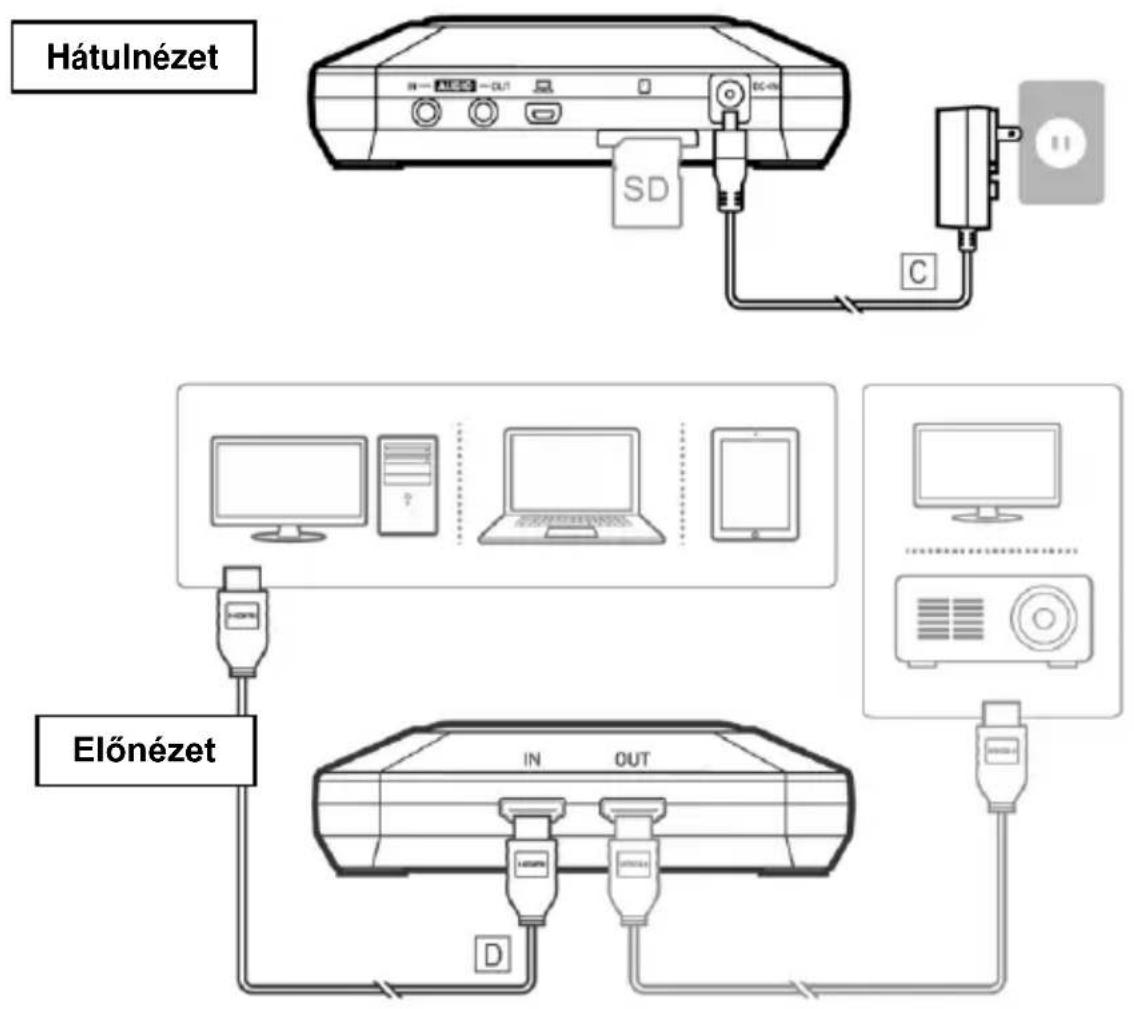

3.3 Csatlakozás HDMI kábellel

Magyar - 8

Telepítési Útmutató

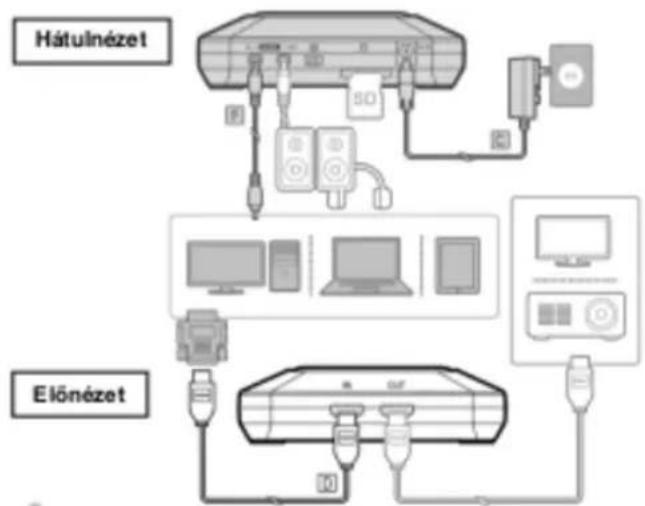

3.4 Csatlakozás DVI - HDMI konverterrel

• Olyanszámitógéppel, aminek nincs HDMIikimenote, használjon DVI-HDMI kábelt vagy átalakítót.
  A PC-t a 3.5 mm audió kábeliel is osatakoztassa az eszközhoz (AUDIO IN).
• Valassza a "Képemyő másolása" modzi a PC-n a képemyő felvételéhez. További informáciértkeresse fel a GYIK menúpontot a weboldalon:
