BEDIENUNGSANLEITUNG ExtremeCap 910 AVERMEDIA

1 Inhalt der Verpackung

A. ExtremeCap 910

B. Kurzanleitung

c. Netzadapter

D. HDMI-Kabel

E. VGA-Kabel

F. 3,5-mm-Audiokabel

G. Mini-USB-Kabel

2 Hardware

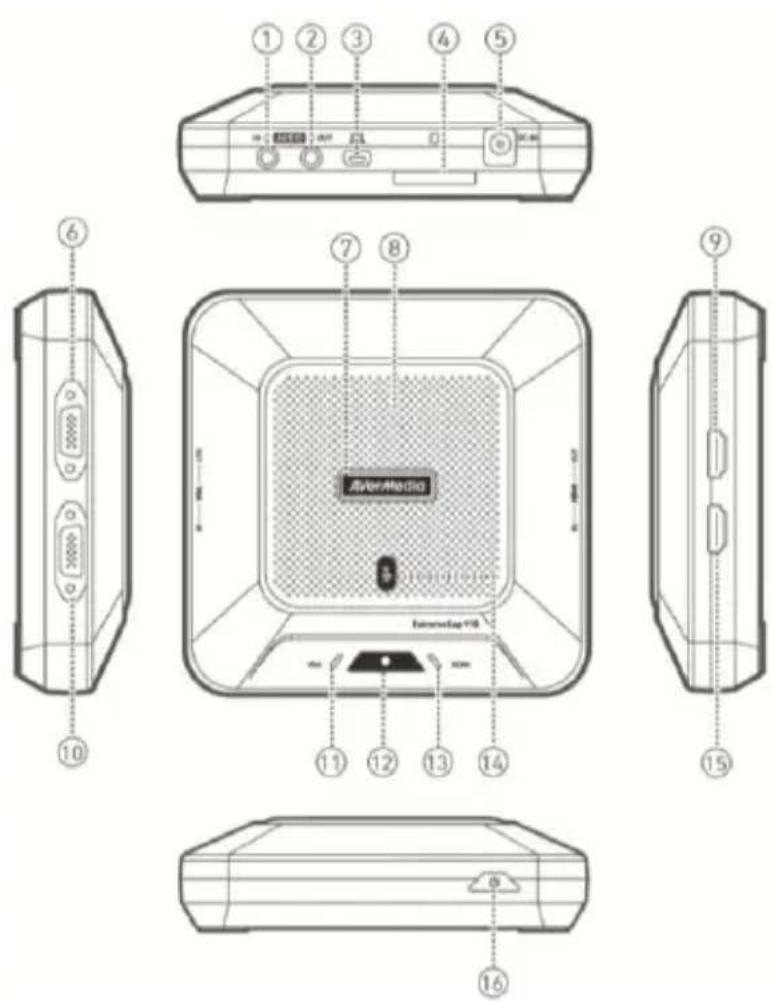

2.1 Teilebezeichnung

1. AUDIO EIN
2. AUDIO AUS
3. Mini USB-Anschluss
4. SD-Kartenschlitz
5. DC EIN
6. VGA AUS
7. Statusanzeige
8. Mikrofon
9. HDMI AUS
10. VGA EIN
11. VGA-Anzeige
12. Aufnahme-Taste/Anzeige
13. HDMI-Anzeige
14. Stummschalten-Taste/Anzeige
15. HDMI EIN
16. Netztaste

2.2 Erste Schritte

Schritt 1: Verbinden Sie das Gerät mit einer AC-Wandsteckdose und einer Videoquelle. Legen Sie die SD-Karte* ein. (Hinweise siehe Kapitel 3.2-3.4).

Schritt 2: Drücken Sie 📍, um das Gerät einzuschalten und warten Sie AberNeSo bis nicht mehr blinkt.

• Bereit für die Sprachaufzeichnung, wenn überMeids stabil Grün ist.
• Bereit für die Sprach- und Bildschirmautzeichnung, wenn AlterMedia stabil Grün ist und VGA oder HDMI stabil Grün ist.

Schritt 3: Starten Sie die Aufnahme mit

* Die SD-Karte muss mit FAT 32 formatiert werden.

Fehlerbehebung

Anzeige	Ursache	Aktion
VGABlinktHDMI	SD-Kartenfehler	Legen Sie die SD-Karte ein oder machen Sie mehr Platz frei.
VGAoderHDMIAus	Signalfehler	Kabelverbindung überprüfen, Auflösung an der Quelle prüfen oder Quellenpflichtfristigen

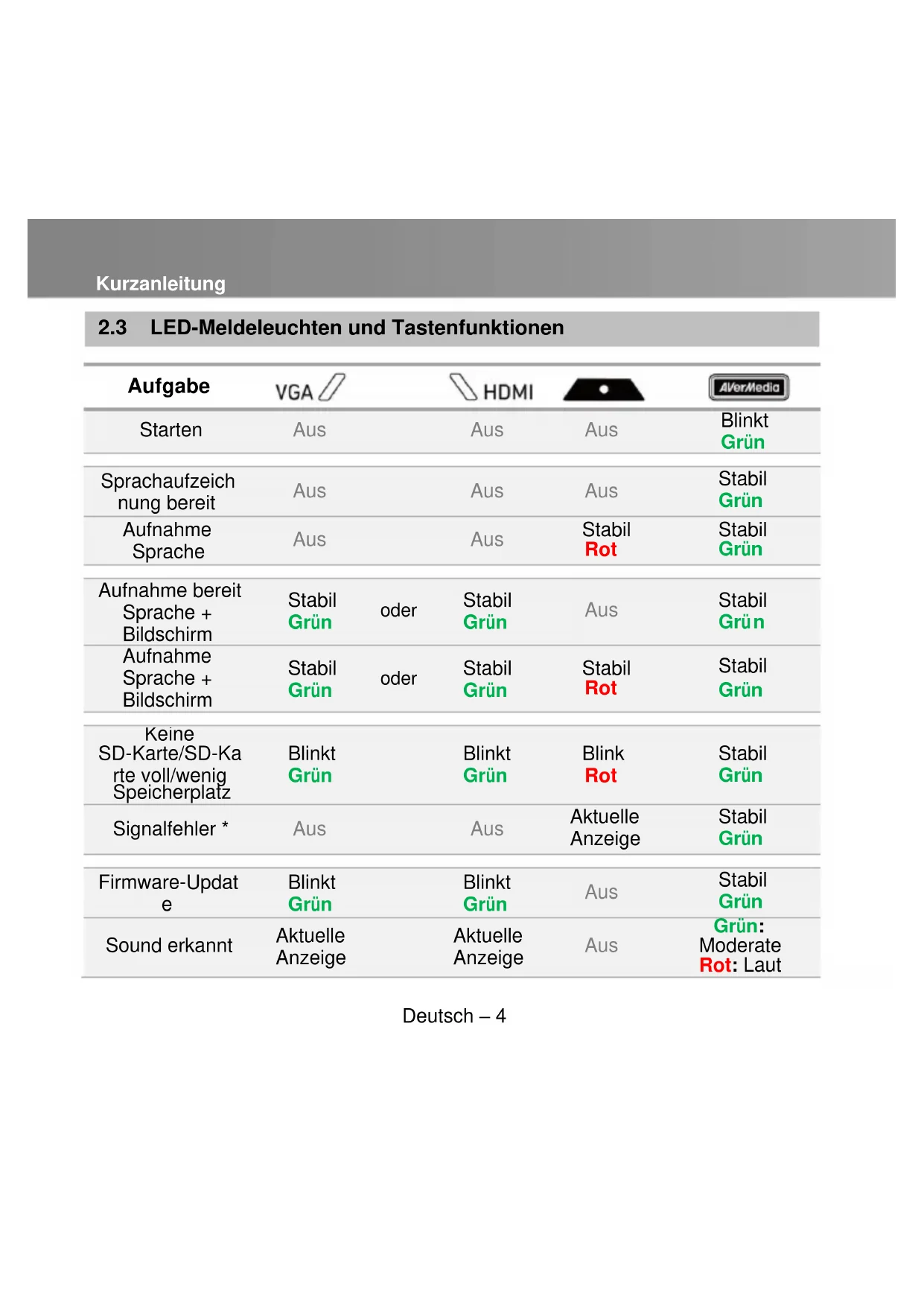

2.3 LED-Meldeleuchten und Tastenfunktionen

Aufgabe	VGA		HDMI		AVerMedia
Starten	Aus		Aus	Aus	Blinkt Grün
Sprachaufzeichnung bereit	Aus		Aus	Aus	Stabil Grün
Aufnahme Sprache	Aus		Aus	Stabil Rot	Stabil Grün
Aufnahme bereit Sprache + Bildschirm	Stabil Grün	oder	Stabil Grün	Aus	Stabil Grün
Aufnahme Sprache + Bildschirm	Stabil Grün	oder	Stabil Grün	Stabil Rot	Stabil Grün
Keine SD-Karte/SD-Karte voll/wenig Speicherplatz	Blinkt Grün		Blinkt Grün	Blink Rot	Stabil Grün
Signalfehler *	Aus		Aus	Aktuelle Anzeige	Stabil Grün
Firmware-Update	Blinkt Grün		Blinkt Grün	Aus	Stabil Grün
Sound erkannt	Aktuelle Anzeige		Aktuelle Anzeige	Aus	Grün: Moderate Rot: Laut

* In den folgenden Fällen kann ein Signalfehler auftreten:

• Kein Signal
• HDCP-Signal
• Nicht unterstützte Auflösung
• PC oder Tablet im Ruhemodus

Ü berprüfen Sie Ihre Kabelverbindung, Passen Sie die Auflösung an der Quelle an oder aktivieren Sie das Quellgerät, um diese Probleme zu bebeben.

Die Erfassung geschützter Inhalte, wie HDCP, wird nicht unterstützt; wenn die Videoquelle HDCP-geschützt ist, werden Bilder nicht richtig angezeigt.

Status
Stumm	Stabil Rot
Stummaufheben	Aus

Taste	Funktionen
	Drücken, um das Gerät einzuschalten.4 Sekunden gedrückt halten, um das Gerät auszuschalten.
	Drücken, um die Aufnahme zu beginnen; erneut Drücken, um die Aufnahme zu beenden.
	Drücken, um stumm zu schalten; erneut Drücken, um die Stummschaltung aufzuheben.Gedrückt halten, um den Sound-Test zu beginnen; zum Beenden Lösen. wird Rot, wenn die Umgebungsgeräusche zu laut sind. *

* Zu starke Umgebungsgeräusche können die Aufnahme stören. Wenn die Statusanzeige dauerhaft Rot ist, verringern Sie die Lautstärke oder stellen das Gerät weiter entfernt von den Geräuschen auf.

3 Installation

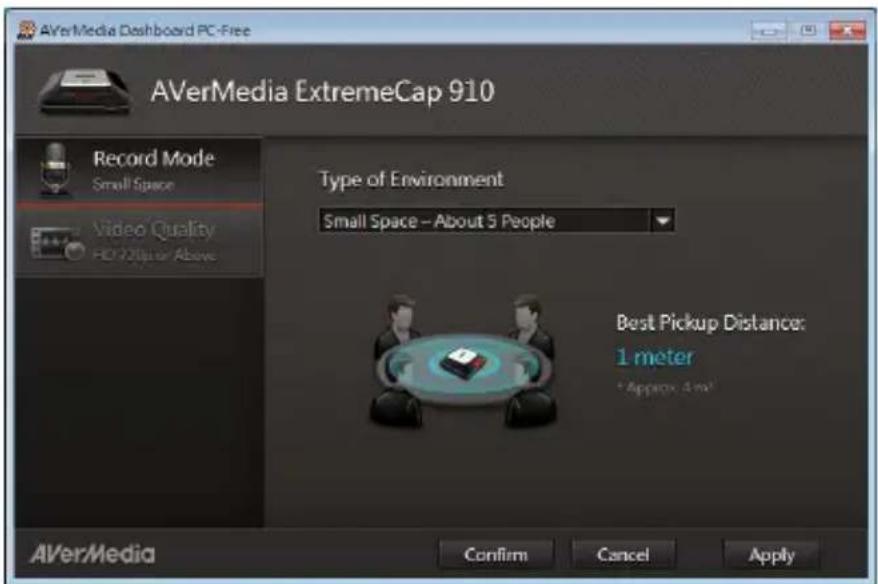

3.1 Einrichten von Videoqualität und Aufnahme

AVerMedia Dashboard PC-Free unterstützt die Anwender bei der Festlegung der gewünschten Videoqualität und -umgebung. Software und Treiber stehen unter www.avermedia.com zum Download bereit.

Schritt 1: Verbinden Sie den Mini-USB-Anschluss mit dem beiliegenden Mini-USB-Kabel mit dem PC.

Schritt 2: Schalten Sie das Gerät ein. Installieren Sie den ExtremeCap 910-Treiber und führen Sie AVerMedia Dashboard PC-Free am PC aus.

Schritt 3: Nehmen Sie Ihre Einstellungen vor. Klicken Sie auf Bestätigen, um die Einstellungen zu speichern. Trennen Sie das Gerät vor der Verwendung vom PC.

AVerMedia Dashboard PC-Free AVerMedia ExtremeCap 910 Record Mode Small Space Video Quality HD/220 or Above Type of Environment Small Space – About 5 People Best Pickup Distance: 1 meter * Approx 5 m* AVerMedia Confirm Cancel Apply

Deutsch - 6

Kurzanleitung

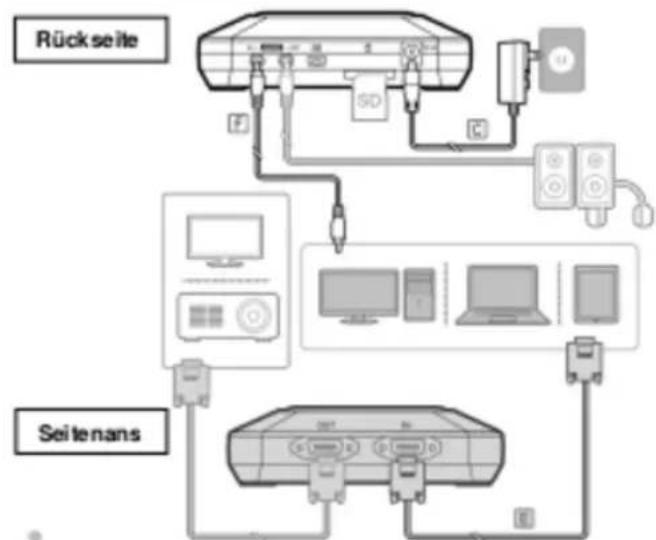

3.2 Verbindung mit VGA-Kabel

Davisch

• Nur die mit Buchstaben gekennzeichneten Teile sind inklusive.
  • Lautsprecher und Kopfhörer sind optional.
• Vidboeingangs- und Ausgangstyp müssen identisch sein.
• Wir empfehlen, das Gerät vor dem Anschluss an die Videoguille einzuschalten.

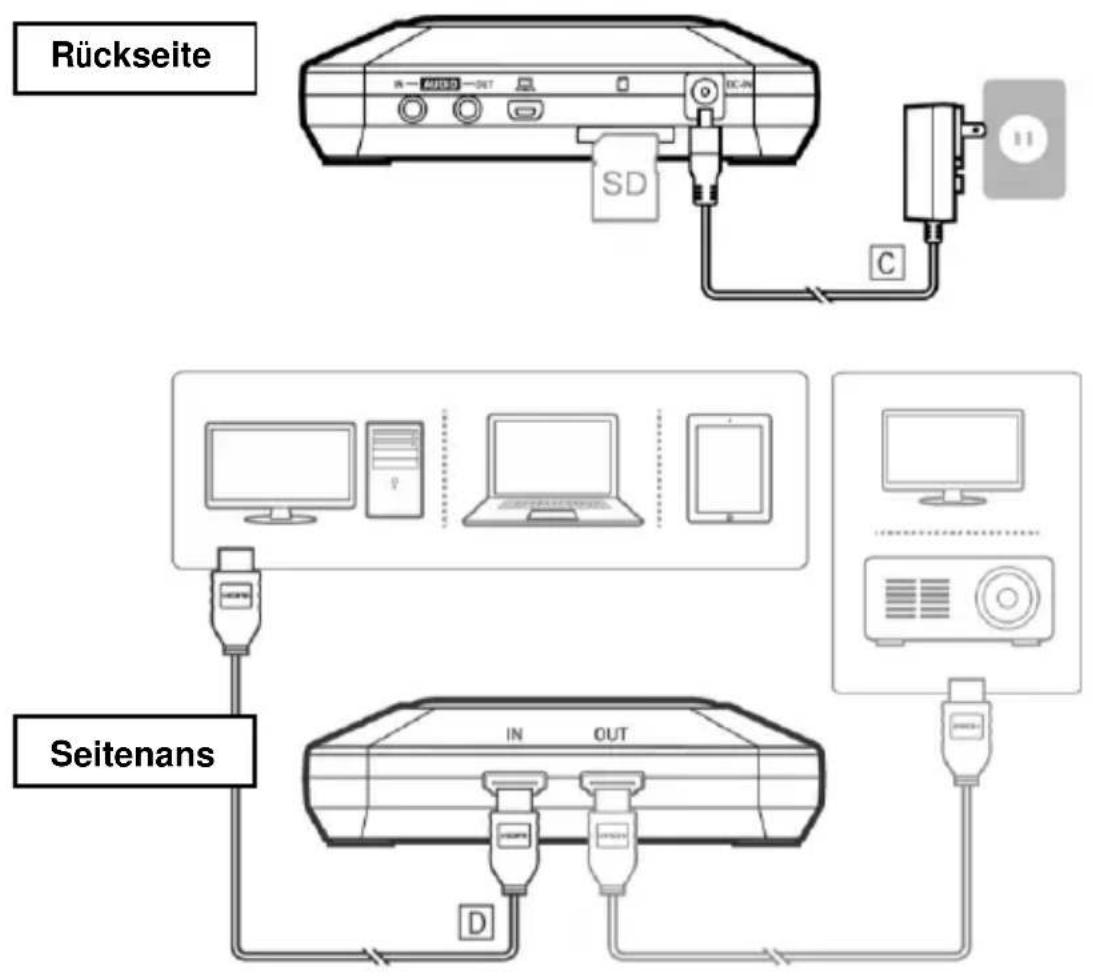

3.3 Verbindung mit HDMI-Kabel

Deutsch - 8

3.4 Verbindung über DVI mit dem HDMI-Konverter

Rückseite

Seitenans

☐ Bei Computern mit HDMI-Anschluss verwenden Sie ein DVI-an-HDMI-Kabel oder einen Konverter. Und verbinden Sie den PC mit einem 3,5-mm-Audiokabel mit dem AUDIO IN-Anschluss.
Für die Bildschirmerfassung wählen Sie am PC den Modus „Duplizieren". Weiterführende Informationen entnehmen Sie den FAQ unter www.avermedia.com
Do not disconnect the power cable or remove the SD card during recording.

Deutsch – 9

Kurzanleitung

Deutsch – 10
