MANUALE UTENTE Live Gamer HD Lite GL510E AVERMEDIA

Italiano-1 1 Contenuto della Confezione

A. Live Gamer HD Lite B. Guida di Installazione Rapida C. Cavo HDMI 2 Installazione hardware

2.1 Installazione della scheda di cattura

2. Togliere il case a torre del PC.

3. Inserire la scheda di cattura expansion slot on

all'interno di un alloggiamento di espansione PCIe sulla scheda madre.

4. Riposizionare il case.

2.2 Esecuzione dei collegamenti

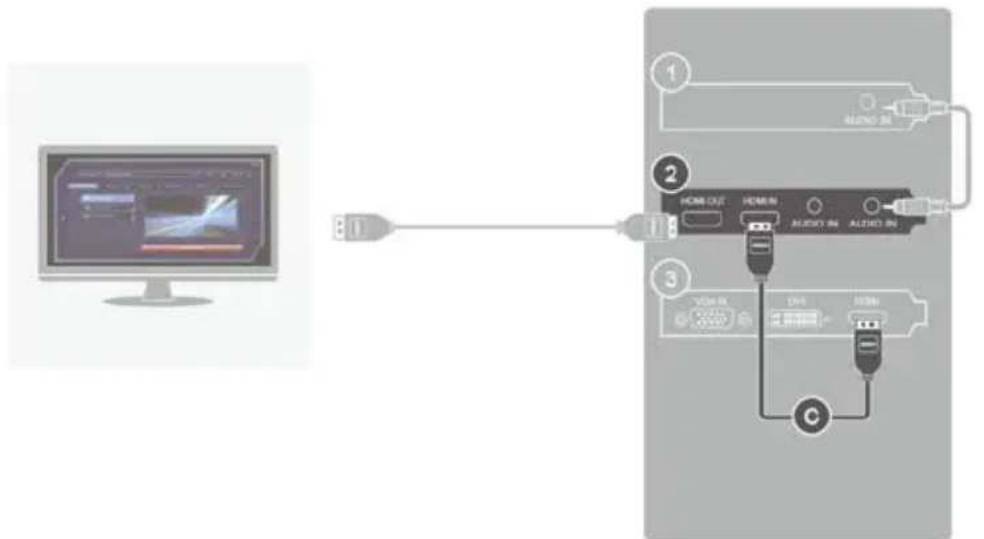

a. PC attuale - cattura dal PC locale Collegare l'uscita della scheda grafica HDMI in dotazione (oppure cavo da DVI a HDMI nel caso in cui non vi sia un'uscita HDMI sulla scheda grafica). Collegare la scheda di cattura al monitor del PC tramite cavo HDMI (oppure convertitore da HDMI a DVI nel caso in cui non vi sia un ingresso HDMI sul monitor del PC). La sorgente di cattura passa direttamente attraverso la scheda e visualizza i contenuti sul monitor di un PC locale.

2. Scheda di cattura

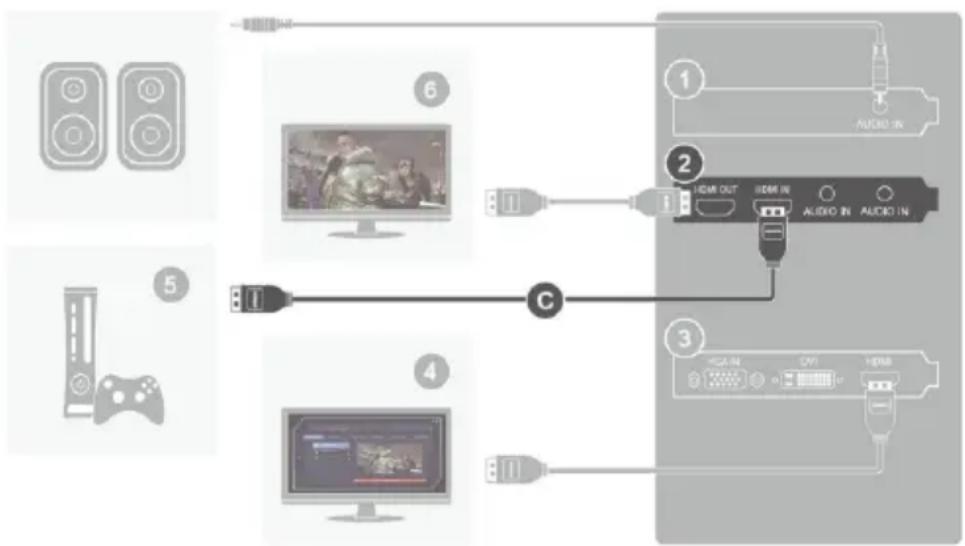

Italiano-3 b. Console di gioco - cattura dalla console di gioco Collegare l'uscita della console di gioco all'ingresso della scheda di cattura tramite il cavo HDMI in dotazione. Collegare l'uscita della scheda di cattura al set TV tramite il cavo HDMI.

2. Scheda di cattura

4. Monitor PC con scheda di cattura

5. Sorgente di cattura

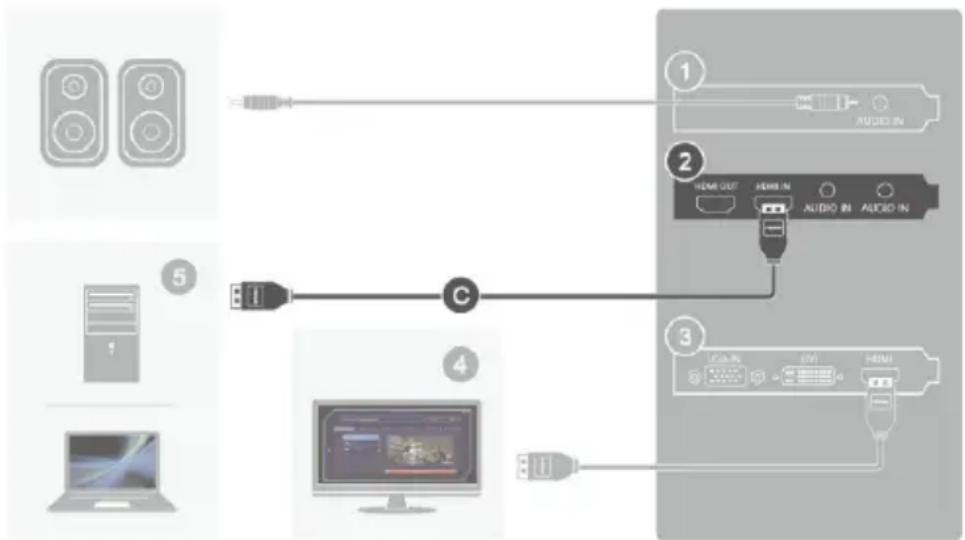

Italiano-4 c. Altro PC - cattura da un altro PC Collegare l'uscita della scheda grafica sull'altro PC all'ingresso della scheda di cattura sul PC attuale tramite il cavo HDMI in dotazione (oppure cavo da DVI a HDMI nel caso in cui non vi sia un'uscita HDMI sulla scheda grafica dell'altro PC). Per le sorgenti di cattura senza la doppia scheda grafica di uscita, servirsi dell'uscita della scheda di cattura per il collegamento del monitor.

2. Scheda di cattura

4. Monitor PC con scheda di cattura

5. Sorgente di catturaQuick Installation Guide

Italiano-5 3 Installazione dei driver e dell'applicazione Installazione dei driver e dell'applicazione su Windows

Inserire il CD d'installazione nell'unità CD-ROM. Seguire le istruzioni su schermo per completare l'installazione di RECentral. La pagina Installazione guidata completata appare quando l'installazione è completata. 4 Attivazione dell’applicazione Windows

Per eseguire l'applicazione dal menu Programmi, fare clic su Start ÆTutti i programmi Æ AVerMedia AVerMedia RECentral. Æ RECentral. Windows

Fare clic su RECentral nella schermata Metro Start, oppure fare doppio clic su RECentral sul desktop. 5 Rimozione dell’applicazione e dei driver Windows

Andare a Start e selezionare Tutti i programmi, AVerMedia RECentral e Uninstaller. Seguire le istruzioni su schermo per completare la rimozione di RECentral. Windows

1. Fare clic col tasto destro del mouse su AVerMedia RECentral nella schermata Metro

Start, quindi fare clic su Rimuovi.
