Live Gamer HD Lite GL510E - Placa de captura de vídeo AVERMEDIA - Manual de utilização gratuito

Tipo de produto	Placa de captura de vídeo interna
Marca	AVerMedia
Modelo	Live Gamer HD Lite GL510E
Interface	PCI Express x1
Entrada de vídeo	HDMI
Saída de vídeo	HDMI (pass-through)
Resolução máxima de captura	1920 x 1080 a 60 fps
Resolução máxima de pass-through	1920 x 1080 a 60 fps
Formatos de áudio	Áudio HDMI integrado
Software incluído	RECentral (captura e streaming)
Sistemas operacionais suportados	Windows 7, Windows 8
Alimentação	Através do slot PCIe
Dimensões (aproximadas)	140 mm x 80 mm x 20 mm
Peso (aproximado)	80 g
Conteúdo da embalagem	Placa de captura, guia de início rápido, cabo HDMI
Funções principais	Captura e streaming em tempo real, pass-through sem latência
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar líquidos.
Segurança	Desligue o computador antes da instalação. Manuseie com cuidado.
Peças de reposição e reparabilidade	Não reparável pelo usuário. Contate o suporte da AVerMedia.
Informações gerais	Em conformidade com a norma NMB-003 do Canadá.

Perguntas frequentes - Live Gamer HD Lite GL510E AVERMEDIA

Como instalar a placa Live Gamer HD Lite GL510E?

Desligue o computador, abra o gabinete, insira a placa em um slot PCIe livre, depois feche o gabinete. Conecte os cabos HDMI de acordo com sua configuração.

Quais cabos são fornecidos com a placa?

A placa é fornecida com um cabo HDMI. Um adaptador DVI para HDMI pode ser necessário se a sua fonte não tiver saída HDMI.

Como capturar um console de jogos?

Conecte a saída HDMI do console à entrada da placa de captura, depois ligue a saída da placa à sua TV através de um cabo HDMI. A captura é feita no PC enquanto exibe o jogo na TV.

Qual é a resolução máxima de captura?

A placa pode capturar até 1920 x 1080 a 60 quadros por segundo (1080p60).

Qual software usar para a captura?

O software RECentral da AVerMedia é fornecido. Ele permite captura, gravação e streaming. É instalado a partir do CD fornecido ou pode ser baixado do site da AVerMedia.

A placa funciona no Windows 10?

O manual menciona Windows 7 e Windows 8. Para Windows 10, é recomendável verificar a compatibilidade no site da AVerMedia e baixar os drivers mais recentes.

Como desinstalar o software RECentral?

No Windows 7: Iniciar > Todos os programas > AVerMedia RECentral > Desinstalar. No Windows 8: clique com o botão direito no RECentral na tela inicial e depois Desinstalar.

Posso usar a placa com um notebook?

Não, pois a placa requer um slot PCIe interno. Ela é projetada para computadores de mesa.

O som é capturado junto com o vídeo?

Sim, o sinal de áudio é transmitido através do cabo HDMI e é integrado à captura de vídeo.

O que fazer se a imagem não aparecer após a instalação?

Verifique se a placa está corretamente inserida no slot PCIe, se os cabos HDMI estão bem conectados e se os drivers estão instalados. Tente reiniciar o computador.

MANUAL DE UTILIZADOR Live Gamer HD Lite GL510E AVERMEDIA

1 Conteúdo da embalagem

B. Guia de instalação rápida

2 Instalação do hardware

2.1 Instalar placa de captura

1. Desligue o computador.
2. Remova a caixa do computador de torre.
3. Introduza a placa de captura dentro de uma ranhura de expansão PCIe vazia na placa-mãe (motherboard).
4. Volte a colocar caixa.

PCI-E Slot

2.2 Fazer as ligações

Ligue a saída da sua placa gráfica à entrada da placa de captura através do cabo HDMI fornecido (ou cabo de DVI para HDMI se não houver saída HDMI na placa gráfica).

Ligue a saída da placa de captura ao monitor do computador através do cabo HDMI (ou conversor de HDMI para DVI se não houver entrada HDMI no monitor do computador).

A fonte de captura passa directamente através da placa de captura e aparece no monitor do computador.

1. Placa de som

2. Placa de captura

3. Placa gráfica

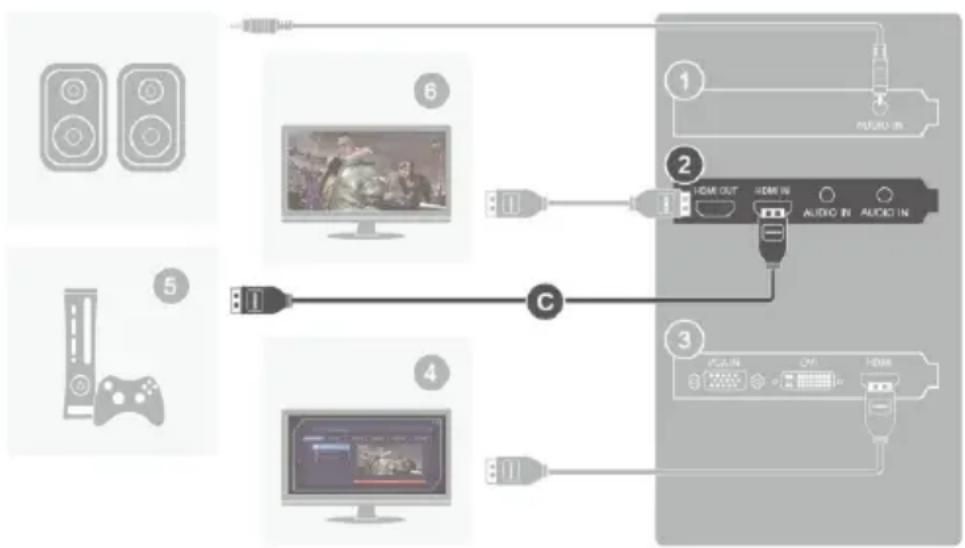

b. Consola de jogos - captura a partir da sua consola de jogos

Ligue a saída da sua consola de jogos à entrada da placa de captura através do cabo HDMI fornecido.

Ligue a saída da placa de captura à TV através do cabo HDMI.

c. Outro computador - captura a partir de outro computador

Ligue a saída da sua placa gráfica do outro computador à entrada da placa de captura do computador actual, através do cabo HDMI fornecido (ou cabo de DVI para HDMI se não houver saída HDMI na placa gráfica do outro computador).

Para fonte de captura sem placa gráfica com saída dupla, use a saída da placa de captura para ligação do monitor.

3 Instalar o controlador e aplicação

Instalar os controladores e a aplicação em Windows® 7 / Windows® 8

Introduza o CD de instalação na unidade de CD-ROM. Siga as instruções no ecrã para concluir a instalação do RECentral. A página Assistente InstallShield concluído aparece quando a instalação estiver concluída.

4 Ativar a aplicação

Windows® 7

Para executar a aplicação a partir do menu Programas, vá a Iniciar → Todos os Programas → AVerMedia AVerMedia RECentral. → RECentral.

Windows® 8

Clique em RECentral no ecrã inicial Metro ou clique duas vez em RECentral no ambiente de trabalho.

5 Desinstalar a aplicação e controladores

Windows® 7

Vá a Iniciar e selecione Todos os Programas, AVerMedia RECentral e Uninstaller. Siga as instruções no ecrã para concluir a desinstalação do RECentral.

Windows® 8

1. Clique com o botão direito do rato em AVerMedia RECentral no ecrã inicial Metro e clique em Desinstalar.

2. Em Programas e Funcionalidades, selecione AVerMedia RECentral → Desinstalar/Alterar.

1 Conteúdo da embalage

A. Live Gamer HD Lite B. Guia de Instalação Rápida

2 Instalação do hardware

2.1 Instalação da placa de captura

1. Desligue o PC.
2. Remova a tampa do gabinete do PC.
3. Insira a placa de captura em um slot de expansão PCIe vazio na placa-mãe.
4. Recoloque a tampa.

PCI-E Slot

2.2 Conexões

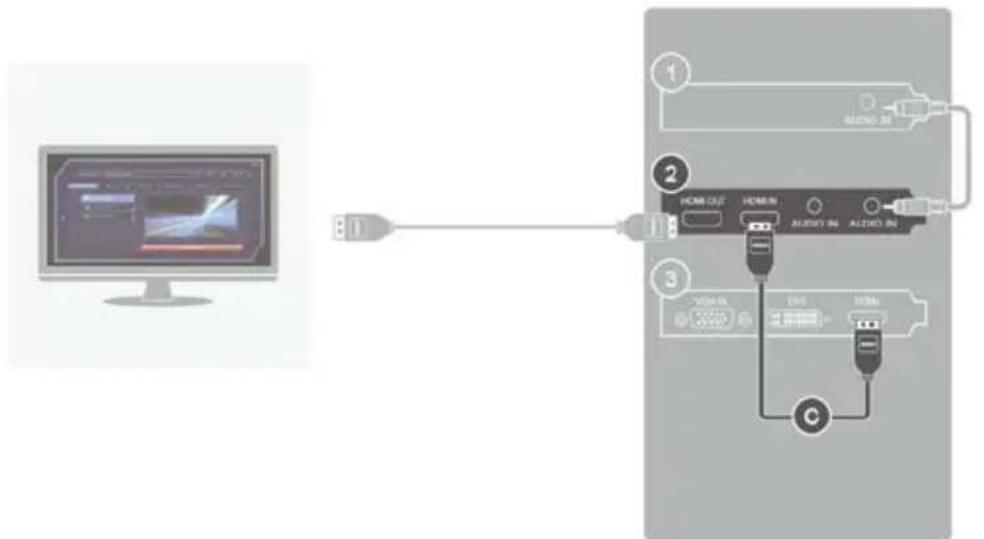

a. PC atual - captura a partir do PC local

Conecte a saída da placa de vídeo na entrada da placa de captura com o cabo HDMI fornecido (ou com o cabo DVI para HDMI, se não houver saída HDMI na placa de vídeo).

Conecte a saída da placa de captura no monitor do PC com o cabo HDMI (ou com o conversor HDMI para DVI, se não houver entrada HDMI no monitor do PC).

A fonte de captura passa diretamente pela placa de captura e mostra o monitor do PC local.

1. Placa de som

2. Placa de captura

3. Placa de vídeo

Guia de instalação rápida

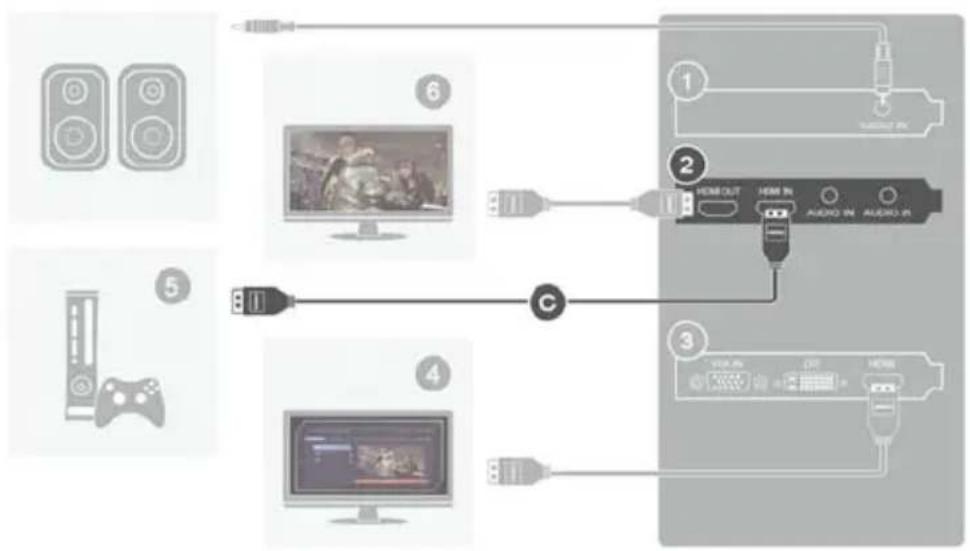

b. Console de jogos - captura a partir do console de jogos

Conecte a saída do console de jogos na entrada da placa de captura com o cabo HDMI fornecido. Conecte a saída da placa de captura na TV com o cabo HDMI.

1. Placa de vídeo

2. Fonte de captura

3. Placa de captura 1. Placa de som

4. Monitor do PC com placa
5. TV

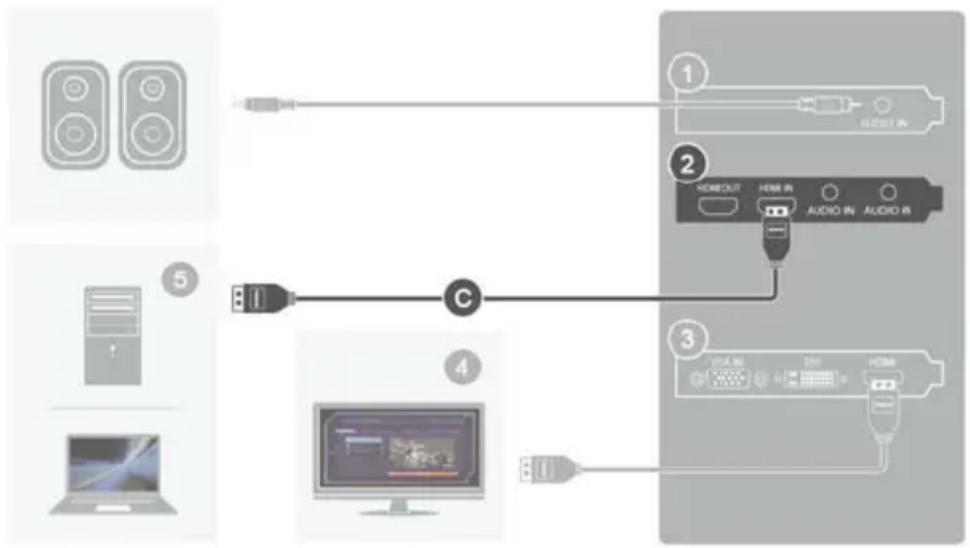

c. Outro PC - captura a partir de outro PC

Conecte a saída da placa de vídeo do outro PC na entrada da placa de captura no PC atual com o cabo HDMI fornecido (ou com o cabo DVI para HDMI, se não houver saída HDMI na placa de vídeo do outro PC).

Para fonte de captura sem placa de vídeo com saída dupla, use a saída da placa de captura para a conexão com o moni.

1. Placa de som

2. Placa de captura

3. Placa de vídeo

4. Monitor do PC com placa

5. Fonte de captura

3 Instalação do Driver e do Aplicativo

Instalando Drivers e o Aplicativo no Windows® 7 / Windows® 8

Introduza o CD de instalação na unidade de CD-ROM. Siga as instruções na tela para completar a instalação do RECentral. A página InstallShield Wizard Completed aparece quando a instalação está completa.

4 Ativando o Aplicativo

Windows ^® 7

Para operar o aplicativo pelo menu Programas, vá a Iniciar→Todos os programas → AVerMedia AVerMedia RECentral. → RECentral.

Windows ^® 8

Clique em RECentral na tela Metro Start ou clique duas vezes em RECentral na Área de trabalho.

5 Desinstalando Aplicativo e Drivers

Windows ^® 7

Vá a Iniciar e selecione Todos os programas, AVerMedia RECentral e Desinstalar. Siga as instruções na tela para completar a desinstalação do RECentral.

Windows ^® 8

1. Clique com o botão direito no AVerMedia RECentral na tela Metro Start, e clique em Desinstalar.
2. Em Programas e Features, selecione AVerMedia RECentral → Desinstalar/Alterar.
