MANUALE UTENTE B450 Pro4 ASROCK

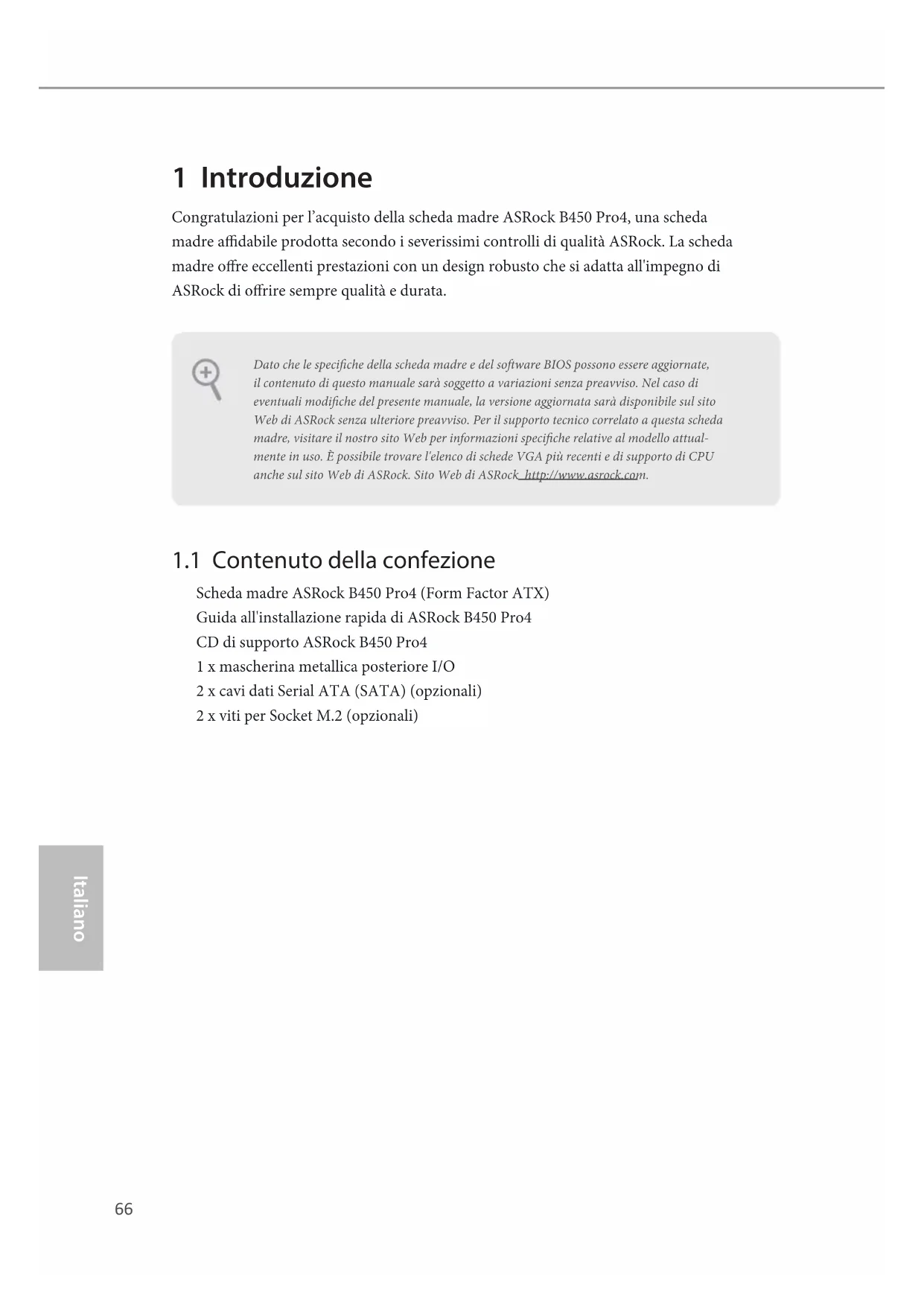

Congratulations per l'acquisto della scheda madre ASRock B450 Pro4, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre excellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrirse sempre qualità e durata.

Dato che le specifiche della schedamadre e del software BIOS possono essere aggiornate, il contento di questo manuale sare soggettato a variazioni nella preavviso. Nel caso di eventuali modifiche del presente manuale, la versione aggiornata sare disponibile sul site Web di ASRock sulla uteriore preavviso. Per il supporto technique correlato a但这a schedamadre, visitare il nostro site Web per informazioni specifiche relative al modello attualmente in uso. è possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU ancche sul site Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

Scheda madre ASRock B450 Pro4 (Form Factor ATX)

Guida all'installazione rapida di ASRock B450 Pro4

CD di supporto ASRock B450 Pro4

1 x mascherina metallica posteriore I/O
2x cavi dati Serial ATA (SATA) (opzionali)
2 x viti per Socket M.2 (opzionali)

1.2 Specifiche

Piattaforma	Fattore di forma ATX Design condensatore solido
CPU	Socket AMD AM4 Digi Power design Potenza a 9 fasi Supporto di raffreddamento ad acqua 105W (Pinnacle Ridge); supporto di raffreddamento ad acqua 95W (Summit Ridge); supporto di raffreddamento ad acqua 65W (Raven Ridge)
Chipset	AMD Promontory B450
Memoria	Tecnologia memoria DDR4 Dual Channel 4 x alloggi DIMM DDR4 CPU series AMD Ryzen (Pinnacle Ridge) supporto di memoria un-buffered* DDR4 3200+(OC)/2933/2667/2400/2133 ECC e non-ECC Le CPU series AMD Ryzen (Summit Ridge) supportano DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 ECC e non ECC, alla buffer* Le CPU series AMD Ryzen (Raven Ridge) supportano DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 non ECC, alla buffer* * Per le CPU series Ryzen (Raven Ridge), è supportata solo la memoria ECC alla CPU PRO. * Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul site di ASRock. (http://www.asrock.com/) * Fare riferimento a pagina 23 per il supporto della frequenza massima DDR4 UDIMM. Capacità max. della memoria di sistema: 64GB Contatti d'oro 15μ negli alloggi DIMM

Alloggio d'espanione

2 x Alloggi PCI Express 3.0 x16 (PCIE2:modalità x16; PCIE4:modalità x4)*

CPU série AMD Ryzen (Raven Ridge)

2 x Alloggi PCI Express 3.0 x16 (PCIE2:modalità x8; PCIE4:modalità x4)*

• Supporto di SSD NVMe come disco d'avvio

• Se l'alloggio M2_1 è occupato, l'alloggio PCIE4 viene disabilitato. 4 x alloggi PCI Express 2.0 x1

Supporta AMD Quad CrossFireX™ e CrossFireX™**

** Questa funzione è supportata solamente con CPU serie Ryzen (Summit Ridge, Pinnacle Ridge and Raven Ridge).

Grafica

Grafica AMD Radeon™ series Vega integrata nelle APU seri
Ryzen*

• Il supporto effettivo può variarere in base alla CPU DirectX 12, Pixel Shader 5.0 Memoria condivisa max. 2GB

Supporto di tre monitor

Supporta HDMI con risoluzione massima fino a 4K x 2K (4096x2160) a 24Hz / (3840x2160) a 30Hz

x2K(4096x2160)a 60Hz

Supporta D-Sub con una risoluzione max. fino a 1920 x 1200 a 60Hz

Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI (E necessario un monitor compatibile HDMI)

Supporto riproduzione 4K Ultra HD (UHD) sulle porte

Audio

Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC892)

• Per configurare l'audio HD 7.1 canali, è necessario utilizzare un modulo pannello frontale audio HD ed attivare la funzione audio multicanaletramite il driver audio.

Supporto audio Blu-ray Premium
Supporta protezione da sovratensione
Cappucci audio ELNA

LAN

1 x PCIE LAN Gigabit 10/100/1000 Mb/s

Realtek RTL8111H

Supporta protezione da fulmini/scariche elettrostatiche

2 x porte USB 2.0 (supporto protezione da scariche elettrostatiche)

1 x Porta USB 3.1 Gen2 di tipo A (10 Gb/s) (Supporto protezione ESD)

1 x Porta USB 3.1 Gen2 di tipo C (10 Gb/s) (Supporto protezione ESD)

4 x porte USB 3.1 Gen1 (supporto protezione da scariche elettrostatiche)

1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)

Connettori audio HD: Ingresso linea / altoparlante frontale / microfono

Archivazione

• M2_2, SATA3_3 e SATA3_4 condividono le corsie. Se uno diassi è utilizzato, gli altri saranno disabilitati.

1 x Ultra M.2 Socket (M2_1), supporta un modulo M.2 PCI Express tipo M Key 2242/2260/2280 sino a Gen3 x4 (32 Gb/s) (con Summit Ridge, Raven Ridge and Pinnacle Ridge)
1 x Socket M.2 (M2_2), supporta modulo M.2 SATA3 6,0 Gb/s di tipo M Key 2230/2242/2260/2280/22110 ed il modulo M.2 PCI Express sino a Gen3 x2 (16 Gb/s)
** Se l'alloggio M2_1 è occupato, l'alloggio PCIE4 viene disabilitato.
** Supporto di SSD NVMe come disco d'avvio
** Supporta kit ASRock U.2

Connettore

1 x connettore porta COM
1 x connettore TPM
1 x connettore LED alimentazione e altoparlante
1xcollettoreLEDRGB

• Supporto totale di fina a 12V/3A, 36W strip LED

1xHeaderLEDindirizzabile

• Supporto totale di sono a 5V/3A, 15W strip LED
  1xCollettoreLEDAMD FAN

• Il collettore LED ventola AMD supporta strisce LED con un carico massimo di 3A (36W) e di lunghezza massima di 2,5m .

1 x connettore ventola CPU (4-pin)

• Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).

1 x connettore ventola CPU/ventola pompa dell'acqua (4 pin) (Smart Fan Speed Control)

• La ventola CPU/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 2A (24W).
  3 x connettori ventola telaio/ventola pompa dell'acqua (4 pin) (Controllo intelligente della velocità della ventola)
• La ventola Chassis/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 2A (24W).

	* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP e CHA_FAN3/WP sono in grado di rilevare se è in uso una ventola a 3 pin o 4 a pin. 1 x connettore alimentazione ATX 24 pin 1 x connettore alimentazione 12 V 8-pin 1 x connettore audio pannello frontale 2 x connettori USB 2.0 (supporto di 4 porte USB 2.0) (supporta protezione da scariche elettrostatiche) 1 x connettore USB 3.1 Gen1 (supporto di 2 porte USB 3.1 Gen1) (supporto protezione da scariche elettrostatiche)
FunzionalitàBIOS	AMI UEFI Legal BIOS con interfaccia di supporto multilingueSupporta "Plug and Play" Eventi di riattivazione conformi a ACPI 5.1Supporta jumperfree Supporto di SMBIOS 2.3Regolazione variabile tensione DRAM
Hardware-Monitor	Sensore di temperature: CPU, Scheda madreTachimetro ventola: Ventole CPU, CPU/pompa dell'accua, telaio/pompa dell'accuaVentola silenziosa (regolazione automatica velocità in base alla temperature della CPU): Ventole CPU, CPU/pompa dell'accua, telaio/pompa dell'accuaControllo velocità ventola: Ventole CPU, CPU/pompa dell'accua, telaio/pompa dell'accuaMonitoraggio tensione: +12 V, +5 V, +3,3 V, Vcore
SO	Microsoft* Windows* 10 64 bit
Certificazioni	FCC, CEErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

• Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attentionale al potenziale rischio previsto nella pratica di overclocking, inclua la regolazione delle impostazioni nel BIOS, l'applicazione di technologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terme parti. L'overclocking può influenzare la stabilità del systemo o perfino provocare anni ai componenti e ai dispositivi del systema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

1.3 Impostazione jumper

L'illustrazione在哪在 che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuito". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto".

Short

Open

2-pin Jumper

Jumper per azzerare la CMOS

(CLRCMOS2)

(vedere pag. 1, n. 19)

CLRCMOS2 permette si azzerare i dati nella CMOS. Per azzerare e reimpostare i parametri delsystema alla configurazione predefinita, spagnere il computer e scollegare il cavo di alimentazione alla rete. Attendere 15 secondi, quando usare un cappuccio jumper per cortocircuito are di CLRCMOS2 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS durante l'aggiornamento del BIOS, è necessario riavviare prima il systeme e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS. Ricordarsi di rimuovere il cappuccio jumper prima di cancellare la CMOS.

1.4 Header e connettori su scheda

Gli header e i connettori sulla schedà NON sono jumper. NON posizionare cappucci del jumper su quosti header e connettori. Il posizionamento di cappucci del jumper su header e connettori provochera danni permanenti alla schedà madre.

Header sul pannello del
sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 16)

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato delsystema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruptatore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anterio delle chassis. É possible configurare il modo in cui spegnere il systema utilizzando l'interruttore dell'alimentazione.

RESET (interrupto di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è accesso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nella stato di sospensione S3. Il LED è spento quando il sistema si trova nella stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è accesso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore cui si sono iniziata. Il design del pannello anteriore è composto principalemente da interrottore di alimentazione, interrottore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a quello header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Connettore LED alimentazione e altoparlante (SPK_PLED1 a 7 pin) (vedere pag. 1, n. 15)	SPEAKER DUMMY +5V 1 PLED+ PLED+ PLED+A3	Collegare i LED alimentazione e l'altoparlante a quello connet-l'altoparlante a que tore.
Connettori Serial ATA3 (SATA3_1: vedere pag.1, n. 9) (SATA3_2: vedere pag. 1, n. 8) (SATA3_3: vedere pag. 1, n. 13) (SATA3_4: vedere pag.1, n. 14) (SATA3_A1: vedere pag.1, n. 11) (SATA3_A2: vedere pag.1, n. 12)	SATAR_1 SATAR_2 SATAR_3 SATAR_4 SATAR_5 SATAR_6 SATAR_7 SATAR_8 SATAR_9 SATAR_10 SATAR_11 SATAR_12	Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archivazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s. * M2_2, SATA3_3 e SATA3_4 condividono le corsie. Se uno diassi è utilizzato, gli altri saranno disabilitati. * Per ridurre al minimo il tempo d'avvio, usare le porte SATA AMD (SATA3_1~4) per i dispositivi di'avvio.
Header USB 2.0 (USB_1_2 a 9 pin) (vedere pag. 1, n. 22) (USB_3_4 a 9 pin) (vedere pag. 1, n. 21)	USB_PWR P GND DUMMY P GND P GND P GND P GND P GND P GND P GND P GND P GND P GND P GND P GND P GND P GND P GND P GND P GND P GND P GND P GND P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gmd P Gmd P Gmd P Gmd P Gmd P Gmd P Gmd P Gmd P Gmd P Gmd P Gmd P Gmd P Gmd P Gmd P Gmd P Gmd P Gmd P Gmd P Gmd P Gmd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gng P Gng P Gng P Gng P Gng P Gng P Gng P Gng P Gng P Gng P Gng P Gng P Gng P Gng P Gng P Gng P Gng P Gng P Gng P Gng P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gind P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gnd P Gind P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gind P Gind P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gnd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gind P Gnd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gnd P Gind P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gind P GInd P Gind P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gind P Gind P Gind P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gind P Gnd P Gnd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gind P GInd P Gnd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gind P Gind P Gnd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gind P Gnd P Gind P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gnd P GInd P Gind P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gnd P Gnd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gnd P GInd P Gnd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gnd P Gnd P Gind P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gind P GInd P GInd P Gind P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gind P GInd P Gind P Gind P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gind P GInd P Gnd P Gind P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gind P Gind P GInd P Gind P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gind P Gind P Gind P Gind P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gind P Gind P Gnd P Gind P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gind P Gnd P GInd P Gind P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gind P Gnd P Gind P Gind P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P G Ind P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P G Ind P GInd P Gind P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P Gind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P GInd P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P G Ind P GInd P Gind P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P GInd P Gind

Header audio pannello
anteriori
(HD_AUDIO1 a 9 pin)
(vedere pag. 1, n. 26)

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alla definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel loro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizes un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Connettore ventola telaio / ventola pompa dell'acqua (CHA_FAN1/WP a 4 pin) (vedere pag. 1, n. 27) (CHA_FAN2/WP a 4 pin) (vedere pag. 1, n. 18) (CHA_FAN3/WP a 4 pin) (vedere pag. 1, n. 17)

Collegare i cavi della ventola ai connettori della ventola e far corrispondere il filo nero al pin di terra.

Connettore ventola CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 5)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettore ventilola CPU /ventola pompa dell'acqua(CPU_FAN2/WP a 4 pin)(vedere pag. 1, n. 4)	GNDFAN_VOLTAGECPU_FAN_SPEEDFAN_SPEED_CONTROL	Questa scheda madre è dotata di un connettore per la ventilola della CPU (Ventola silenziosa)a 4 pin. Se si decide di collegare una ventilola della CPU a 3 pin, collegarla al pin 1-3.
Connettore di alimentazione ATX(ATXPWR1 a 24 pin)(vedere pag. 1, n. 6)	1224113	Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzato un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.
Connettore di alimentazioneATX da 12 V(ATX12V1 a 8 pin)(vedere pag. 1, n. 1)	8541	Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin.Per utilizzato un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5.
Header porta serialle(COM1 a 9 pin)(vedere pag. 1, n. 23)	RRXD1DDTR#1DDSR#1CCTS#1RRR#1RRTS#1GNDTTXD1DDCD#1	Questo header COM1 supporta un modulo di porta serialle.
Header TPM(TPMS1 a 17 pin)(vedere pag. 1, n. 25)	GNDSMBCLKMAINLMADLDA0GNDSFWRDWNFRSEPRQGNHD	Questo connettore supporta ilsystema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un systema TPM permetteanche di potenziare la sicurezza della rete, di protegere identità digitali e di garantire l'integrità della piattaforma.
Collettore LED RGB (RGB_LED1 a 4 pin) (vedere pag. 1, n. 24)	1 12VG R B	Il collettore LED RGB viene utilizzato per collegare la prolunga LED RGB, che consenteagli utenti di scegliere tra varieteffetti di illuminazione a LED. Attenzione: Non installare il cavo LED RGB in senso errato; in caso contrario, il cavo potrebbe danneggiarsi. *Fare riferimento a paginaz39 per ulteriori istruzioni su quosti due connettori.
Collettore LED AMD FAN (AMD_FAN_LED1 a 4 pin) (vedere pag. 1, n. 3)	1 12VG R B	Il collettore LED AMD FAN vienet utilization per collegare la prolonga LED RGB in dotazione con dissipatore di calore AMD. Il collegamento del cavo consenteagli utenti di selezionare tra variet effetti di illuminazione a LED. Attenzione: Non installare il cavo LED FAN in senso errato; in caso contrario, il cavo potrebbe danneggiarsi.

Header LED indirizzabile
(ADDR_LED1 a 3 pin)
(vedere pag. 1, n. 20)

Questo header serve a collegare il cavo di estensione del LED indirizzabile che consente di scegliere tra vari effetti luce LED.

Attenzione: Non installare mai il cavo del LED indirizzabile secondo un orientamento errato, altrimento potrebbe dannegiarsi.

• Fare riferimento a pagina 40 per ulteriori istruzioni su但这a basetta.
