MODE D'EMPLOI B450 Pro4 ASROCK

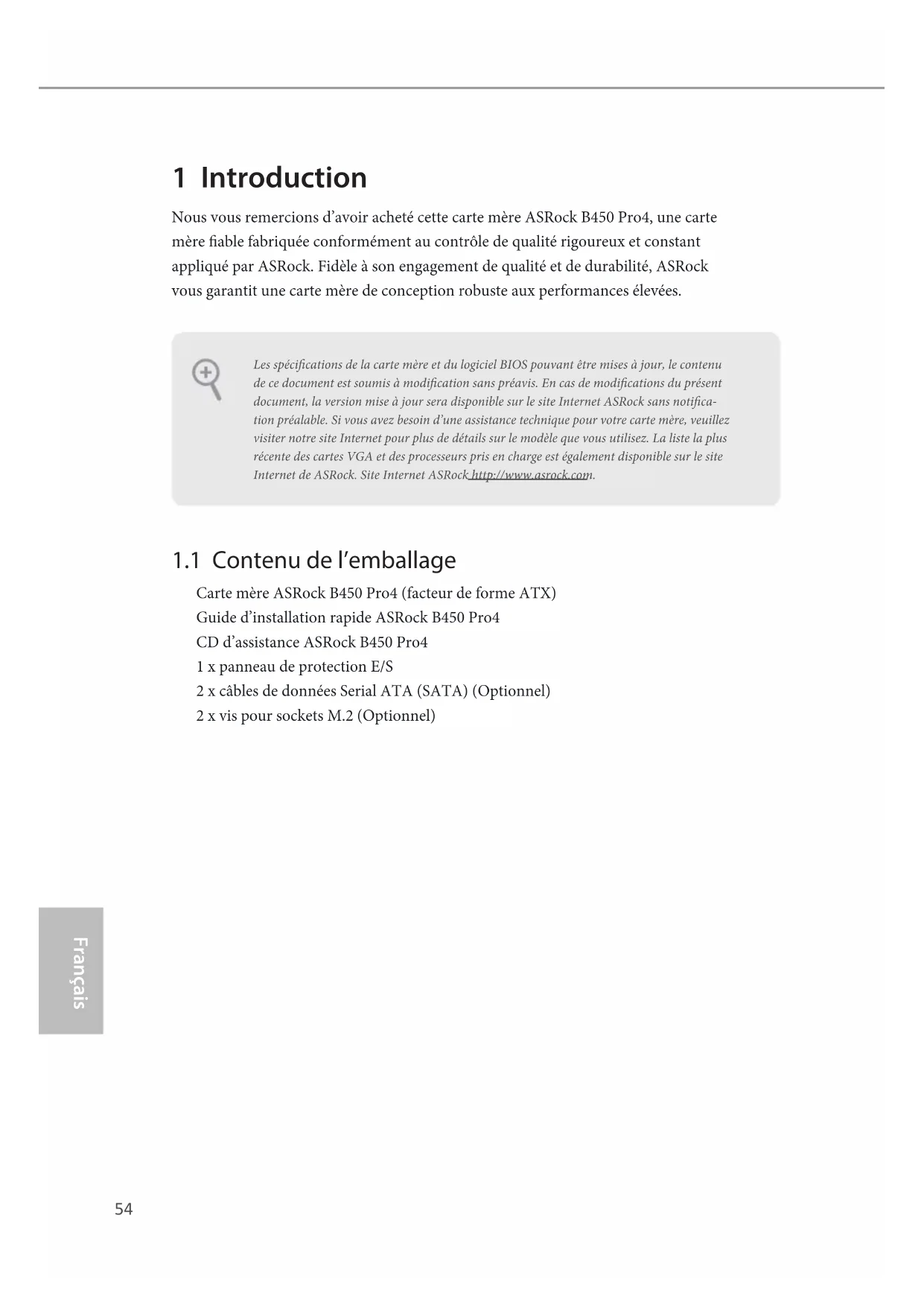

Nous vous remercions d'avoir acheté cette carte mère ASRock B450 Pro4, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.
Les specifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuilles visiter notre site Internet pour plus de détails sur le modele que vous utilisez. La liste la plus recente des cartes VGA et des proceseurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.
1.1 Contenu de l'emballage
Carte mère ASRock B450 Pro4 (facteur de forme ATX)
Guide d'installation rapide ASRock B450 Pro4
CD d'assistance ASRock B450 Pro4
1 x panneau de protection E/S
2x cables de données Serial ATA (SATA) (Optionnel)
2x vis pour sockets M.2 (Optionnel)
1.2 Specifications
| Plateforme | Facteur de forme ATX Conception à condensateurs solides |
| Proesseur | Socket AMD AM4 Digi Power design Alimentation à 9 phases Prend en charge le refroidissement par eau 105 W (Pinnacle Ridge); Prend en charge le refroidissement par eau 95 W (Summit Ridge); Prend en charge le refroidissement par eau 65 W (Raven Ridge) |
| Chipset | AMD Promontory B450 |
| Mémoire | Technologie mémoire double canal DDR4 4 x fentes DIMM DDR4 Les processeurs AMD série Ryzen (Pinnacle Ridge) prennant en charge les mémoires sans tampon* ECC et non ECC DDR4 3200+(OC)/2933/2667/2400/2133 Les processeurs AMD série Ryzen (Summit Ridge) prennant en charge les mémoires sans tampon* ECC et non ECC DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 Les processeurs AMD série Ryzen (Raven Ridge) prennant en charge les mémoires sans tampon* non ECC DDR4 3200+(OC)/2933 (OC)/2667/2400/2133 * Sur les processeurs série Ryzen (Raven Ridge), ECC est pris en charge uniquement avec les processeurs PRO. * Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/) |
| * Veuillez consulter la page 23 pour connaître la prise en charge de la fréquence maximale de l'UDIMM DDR4. Capacité max. de la mémoire système: 64Go | |
| Contacts dorés 15μ sur fentes DIMM | |
| Fente d'expansion | Proceseurs AMD série Ryzen (Summit Ridge et Pinnacle Ridge) |
| 2 x fentes PCI Express 3.0 x 16 (PCIE2 :mode x16 ; PCIE4 :mode x4)* | |
| Proceseurs AMD série Ryzen (Raven Ridge) | |
| 2 x fentes PCI Express 3.0 x 16 (PCIE2 :mode x8 ; PCIE4 :mode x4)* | |
| * Prend en charge les SSD NVMe comme disques de démarrage | |
| * Si M2_1 est occupe, PCIE4 est désactivé. | |
| 4 x fentes PCI Express 2.0 x1 | |
| Prend en charge AMD Quad CrossFireX™ et CrossFireX™** | |
| ** Cette fonction n'est prise en charge qu'avac les CPU série Ryzen (Summit Ridge, Pinnacle Ridge et Raven Ridge). |
Graphiques
Carte graphique AMD Radeon™ série Vega intégrée dans APU série Ryzen*
* La prise en charge reelle peut varier selon le processeur DirectX 12, Pixel Shader 5.0 Mémoire partagée max. 2 Go Trois options de sortie graphique : D-Sub, HDMI et DisplayPort
Prend en charge la configuration à triple moniteurs
Prend en charge la technologie HDMI avec résolution maximale de 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
max. jusqu'à 4K x 2K (4096x2160) @ 60 Hz
Prend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60Hz
Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI (un moniteur compatible HDMI est requis)
Prend en charge la lecture 4K Ultra HD (UHD) avec les
Audio
Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC892)
*Pour configurer l'audio 7.1 CH HD, il est nécessaire d'utiliser un module audio HD pour panneau frontal et d'activer la fonction audio multicanal via le pilote audio.
Compatible audio Blu-ray Premium
Prend en charge la protection contre les surtensions
Capuchons ELNA Audio
Réseau
PCIE x1 Gigabit LAN 10/100/1000 Mo/s
Realtek RTL8111H
Prend en charge la fonction Wake-On-LAN
Prend en charge la protection contre la foudre/les décharges electrostatiques
Prend en charge la fonction d'économie d'énergie Ethernet 802.3az
Prend en charge PXE
Connectique du panneau
arrière
1 x port souris/clavier PS/2
1xportD-Sub
1 x port HDMI
2 x ports USB 2.0 (Protection contre les décharges electrostatiques)
1 x port USB 3.1 Gen2 type A (10 Go/s) (Protection contre les décharges electrostatiques)
1 x port USB 3.1 Gen2 type C (10 Go/s) (Protection contre les décharges electrostatiques)
4 x ports USB 3.1 Gen1 (Protection contre les décharges electrostatiques)
1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)
Connecteurs jack audio HD : Entre ligne / haut-parleur avant / microphone
Stockage
4 x connecteurs SATA3 6,0 Go/s, prise en charge de RAID (RAID 0, RAID 1 et RAID 10), NCQ, AHCI et « Hot Plug »*
2 x connecteurs SATA3 6,0 Go/s ASMedia ASM1061, compatibles avec NCQ, AHCI et « Hot Plug »
* Lignes partagées M2_2, SATA3_3 et SATA3_4. Si vous utilisez un connecteur, les autres seront désactivés. 1 x socket Ultra M.2 (M2_1), prend en charge les modules M.2 PCI Express type 2242/2260/2280 touche M jusqu'à Gen3 x4 (32 Go/s) (avec Summit Ridge, Raven Ridge et Pinnacle Ridge)** 1 x socket M.2 (M2_2), prend en charge les modules M.2 SATA3 6,0 Go/s type 2230/2242/2260/2280/22110 et M.2 PCI Express touche M jusqu'à Gen3 x2 (16 Go/s)**
** Si M2_1 est occupé, PCIE4 est désactivement.
Prend en charge les SSD NVMe comme disques de démarrage
Prend en charge le kit ASRock U.2
Connecteur
1 x embase pour port COM
1 x embase TPM
1 x prise DEL d'alimentation et haut-parleur
1 x embase LED RVB
- Prend en charge les rubans LED jusqu'à 12 V/3 A, 36 W au total 1 x embase LED adressable
- Prend en charge les rubans LED jusqu'à 5 V/3 A, 15 W au total 1 x embase LED de ventilateur AMD
- L'embase LED de ventilateur AMD prend en charge les rubans LED d'une charge maximale de 3 A (36 W) et d'une longueur maximale de 2,5m .
1 x connecteur pour ventilateur de CPU (4 broches)
- Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).
1 x connecteur pour ventilateur de processeur /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)
- Le ventilateur de processeur /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2A (24 W).
3 x connecteurs pour ventilateur de chassis /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent) - Le ventilateur de chassis /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2A (24 W).
| * CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP et CHA_FAN3/WP peuvent détector automatiquement si un ventilateur 3 broches ou 4 broches est utilisé. 1 x connecteur d'alimentation ATX 24 broches 1 x connecteur d'alimentation 12 V 8 broches 1 x connecteur audio panneau frontal 2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques) 1 x embase USB 3.1 Gen1 (2 ports USB 3.1 Gen1 pris en charge) (Protection contre les décharges électrostatiques) | |
| Caractéri-stiques du BIOS | BIOS UEFI AMI avec prise en charge d'interface graphique multilingue Prend en charge la fonction « Plug and Play »Compatible ACPI 5.1 Wake Up Events Prend en charge la configuration Jumpfree Compatible SMBIOS 2.3 Réglage de la tension DRAM |
| Surveillance du matériel | Détection de température : CPU, Carte mère Tachymètre de ventilateur : Ventilateurs de CPU, CPU /pompe à eau, chàssis /pompe à eau Ventilateur silencieux (réglage automatique de la vitesse du ventilateur du chàssis d'après la température du CPU) : Ventilateurs de CPU, CPU /pompe à eau, chàssis /pompe à eau Contrôle simultané des vitesses du ventilateur : Ventilateurs de CPU, CPU /pompe à eau, chàssis /pompe à eau Surveillance de la tension d'alimentation : +12V, +5V, +3,3V, CPU Vcore |
| Système d'exploitation | Microsoft® Windows® 10 64 bits |
| Certifications | FCC, CE ErP/EuP Ready (alimentation ErP/EuP ready requise) |
- pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com
Il est important de signaler que l'overclocking presente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux péripériques du système. L'overclocking se fait à vos risques et péris. Nous ne pourrons enaucun cas être tenus pour responsables des dommages évientuels provoqués par l'overclocking.
1.3 Configuration des cavaliers (jumper)
L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers).
Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité »
Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert »
Short
Open
2-pin Jumper
Cavalier Clear CMOS
(CLRCMOS2)
(voir p.1, No. 19)
CLRCMOS2 you permit d'effacer les valeurs de la CMOS. Pour effacer les paramétres du système et rétablier les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter les broches sur CLRCMOS2 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS. Veuillez notes que les paramétres mot de passer, date, heures et profil de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS. N'oubliez pas de retarder le capuchon du cavalier une fois les données CMOS effacées.
1.4 Embases et connecteurs de la carte mère
Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne place JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
Embase du panneau
système
(PANNEAU1 a 9 broches)
(voir p.1, No.16)
Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'etat du système Presents sur le chassis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les cables.
PWRBTN (bouton d'alimentation):
pour brancher le bouton d'alimentation du panneau frontal du chassis. Vous pouvez configurer la façon dont votre système doit s'arreter à l'aide du bouton de mise en marche.
RESET (bouton de réinitialisation):
pour brancher le bouton de réinitialisation du panneau frontal du chassis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantation ou de dysfonctionnement au démarrage.
PLED (LED d'alimentation du système):
pour brancher le témoin d'etat de l'alimentation du panneau frontal du chassis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S3. Le LED est étant lorsque le système se trouve en mode veille S4 ou hors tension (S5).
HDLED (LED d'activité du disque dur):
pour brancher le témoin LED d'activité du disque dur du panneau frontal du chassin. Le LED est allumé lorsque le disque dur lit ou écrit des données.
La conception du panneau frontal peut varier en fonction du chassis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre chassis sur cette embase, voirlez à parfaitement faire correspondre les fils et les broches.
| Prise DEL d'alimentation et haut-parleur (SPK_PLED1 à 7 broches) (voir p.1, No. 15) | SPEAKER DUMMY +5V 1 PLED+ PLED+ PLEDA3 | Veuillez brancher la DEL d'alimentation du chãssis et le haut-parleur du chãssis sur ce connecteur. |
| Connecteurs Serial ATA3 (SATA3_1: voir p.1, No. 9) (SATA3_2: voir p.1, No. 8) (SATA3_3: voir p.1, No. 13) (SATA3_4: voir p.1, No. 14) (SATA3_A1: voir p.1, No. 11) (SATA3_A2: voir p.1, No. 12) | SATA3_1 SATA3_2 SATAT3_3 SATAT3_4 SATAT3_5 SATAT3_6 SATAT3_7 | Ces six connecteurs SATA3 sont compatibles avec les cables de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s. * Lignes partagées M2_2, SATA3_3 et SATA3_4. Si vous utilisez un connecteur, les autres seront désactivés. * Pour minimier le temps au démarrage, utilisez les ports AMD SATA (SATA3_1~4) pour vos apparciels démarrables. |
| Embases USB 2.0 (USB_1_2 à 9 broches) (voir p.1, No. 22) (USB_3_4 à 9 broches) (voir p.1, No. 21) | USB_PWR P GND DUMMY P P+ | Cette carte mère comprend deux connecteurs. Chaque embase USB 2.0 peut prendre en charge deux ports. |
| Embase USB 3.1 Gen1 (USB3_5_6 à 19 broches) (voir p.1, No. 7) | VbusVous Inta_PA_SRRX- Inta_PA_SSRX+ Inta_PA_SSRX+ GND Inta_PA_SSTX- Inta_PA_SSTX+ Inta_PA_SSTX+ GND Inta_PA_D- Inta_PA_D+ Inta_PA_D+ | Cette carte mère comprend un connecteur. Chaque embase USB 3.1 Gen1 peut prendre en charge deux ports. |
Embase audio du panneau frontal
(HD AUDIO1
à 9 broches)
(voir p.1, No. 26)
Cette embase sert au branchement des appeareils audio au panneau audio frontal.
- L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillage du chassis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du chassis pour installer votre système.
- Si vous utilisez un panneau audio AC'97, veuilles le brancher sur l'embase audio du panneau frontal en procedant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutilde les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, Sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement »
Connecteur ventilateur
chassis / ventilateur pompé
à eau
(CHA_FAN1/WP)
a 4 broches)
(voir p.1, No. 27)
(CHA_FAN2/WP)
a 4 broches)
(voir p.1, No. 18)
(CHA_FAN3/WP
a 4 broches)
(voir p.1, No. 17)
Veuillez brancher les cables du ventilateur sur les connecteurs du ventilateur, puis reliez le fil noir à la broche de mise à terre.
Connecteur du ventilateur du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 5)
Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuilles le brancher sur la Broche 1-3.
| Connecteur ventilateur deprocesseur / ventilateurpompe à eau(CPU_FAN2/WP à 4broches)(voir p.1, No. 4) | GNDFAN_VOLTAGECPU_FAN_SPEEDFAN_SPEED_CONTROL | Cette carte mère est dotée d'unconnecteur pour ventilateurde processeur (Quiet Fan) à 4broches. Si vous envisagez deconnector un ventilateur deprocesseur à 3 broches, veuillesz le brancher sur la Broche 1-3. |
| Connecteur d'alimentationATX(ATXPWR1 à 24 broches)(voir p.1, No. 6) | 121324 | Cette carte mère est dotée d'unconnecteur d'alimentationATX à 24 broches. Pour utiliserune alimentation ATX à 20broches, veuillesz effectuer lesbranchements sur la Broche 1et la Broche 13. |
| Connecteur d'alimentationATX 12V(ATX12V1 à 8 broches)(voir p.1, No. 1) | 8541 | Cette carte mère est dotée d'unconnecteur d'alimentation ATX12V à 8 broches. Pour utiliserune alimentation ATX à 4broches, veuillesz effectuer lesbranchements sur la Broche 1et la Broche 5. |
| Embase pour port série(COM1 à 9 broches)(voir p.1, No. 23) | RRXD1DDTR#1DSDR#1CCTS#1RRRI#1RRTS#1GNDTTXD1DDCD#1 | Cette embase COM1 prend encharge un module de port série. |
| Embase TPM(TPMS1 à 17 broches)(voir p.1, No. 25) | GNDGNDSABCLKMAINSABBDATA MAINLA D2+3VADODNDSPWRDWNETGND | Ce connecteur prend en chargeun module TPM (TrustedPlatform Module - Module de plateforme sécurisée), qui permetde sauvegarder clés, certificatsumériques, mots de passer etdonnées en toute sécurité. Le système TPM permet égalementde renforcer la sécurité duréseau, de protéger les identitésnumériques et de préserverl'intégrité de la plateforme. |
| Embase LED RVB (RGB_LED1 à 4 broches) (voir p.1, No. 24) | 1 12V G R B | L'embase LED RVB sert à connecter le cable d'extension LED RVB qui permet aux utilisateurs de désir parmi plusieurs effets lumineux LED. Attention: N'installez jamais le cable LED RVB dans le mauvais sens; dans le cas contraire, le cable peut être endommagé. *Veuillez consulter la page 39 pour des instructions supplémentaires sur ces deux embases. |
| Embase LED de VENTILATEUR AMD (AMD_FAN_LED1 à 4 broches) (voir p.1, No. 3) | 1 12V G R B | L'embase LED de VENTILATEUR AMD sert à connecter le cable d'extension LED RVB fourni avec un dissipateur thermique AMD. La connexion par cable permet aux utilisateurs de désir parmi plusieurs effets lumineux LED. Attention: N'installez jamais le cable LED de VENTILATEUR dans le mauvais sens; dans le cas contraire, le cable peut être endommagé. |
| Embase LED adressable (ADDR_LED1 à 3 broches1) (voir p.1, No. 20) | 1 12V G DND DO_ADDR VOUT | Cette embase sert à connecter un cable de ballonge LED adress-able permettant aux utilisateurs de désir parmi différents effets lumineux LED. Attention: N'installez jamais le cable LED adressable dans le mauvais sens. Dans le cas contraire, le cable peut être endommagé. *Veuillez consulter la page 40 pour des instructions supplémentaires sur cette embase. |
